第四节土石坝的渗流分析
一、渗流的概念：水库蓄水后，由于上下游水位差的关系，水流会通过坝体土粒之间的空隙从上游向下游流动。
图6-13 渗流示意图
二、渗流分析的目的：
（1）确定坝体内浸润线的位置；
（2）确定坝体及坝基的渗流量，以估算水库的渗漏损失；
（3）确定坝体和坝基渗流逸出区的渗流坡降，检查产生渗透变形的可能性；
（4）为坝体稳定分析和布置观测设备提供依据。

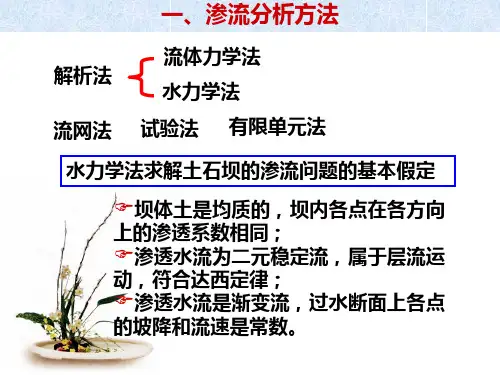

常用的渗流分析方法：流体力学方法、水力学方法、流网法和试验法。
三、渗流基本方程
土坝渗流为层流，因此满足达西定律(Darcy’s Law), 渗流区内任一点势函数应满足拉普拉斯方程：
k x, k y——分别为x, y方向的渗透系数
对于简单的边界条件，上述方程能解，复杂边界条件，需借助数值方法。
四、渗流的水力学问题
假设: 均质, 层流, 稳定渐变流.
应用达西定律，并假定任一铅直过水断面内各点的渗透坡降相等，对不透水地基上的矩形土体，流过断面上的平均流速为：
单宽流量：
图6-14 不透水地基上矩形土体的渗流计算图
自上游向下游积分：
自上游向区域中某点（x,y）积分，得浸润线方程：
图6-15 土坝浸润线示意图五、流网法
图6-16 流网的绘制。
水利工程技术管理——论土石坝的渗漏处理班级：工管A112班姓名：许发珍学号：2011116113目录土石坝的渗漏处理................................................... - 1 - 一、土石坝渗漏的途径及其危害...................................... - 1 - (一）损失蓄水量.................................................... - 1 - （二）抬高浸润线................................................... - 1 - （三）渗透破坏..................................................... - 1 - 二、坝身渗漏的处理措施............................................. - 2 - (一）斜墙法........................................................ - 2 - （二）充填式灌浆法................................................. - 3 - （三）防渗墙法..................................................... - 3 - （四）劈裂灌浆法................................................... - 3 - （五）导渗法....................................................... - 4 - 三、坝基渗漏的处理措施............................................. - 4 - （一）黏土截水槽................................................... - 4 - （二）混凝土防渗墙................................................. - 4 - （三）灌浆帷幕..................................................... - 4 - （四)砂浆板桩...................................................... - 5 - （五）高压定向喷射灌浆............................................. - 5 - （六）黏土铺盖..................................................... - 5 - （七）排渗沟....................................................... - 5 - （八）减压井....................................................... - 5 - （九）透水盖重..................................................... - 5 - （十）垂直铺塑防渗................................................. - 6 - 四、总结（心得、体会）............................................. - 6 -土石坝的渗漏处理由于土石坝属于散粒结构，在坝身土粒之间，仍然存在着较大的孔隙，再加之土石坝对地基地质条件的的要求相对较低，在土基或较差的岩基上均可筑坝。
土坝的渗流问题分析及其控制措施和监测技术前言：渗透破坏是土石坝坝体的常见病害,设计一套可靠的渗流监测系统是保证土石坝坝体安全运行的必备措施。
土石坝浸润线位置的高低是影响坝体渗透稳定和抗滑稳定的最重要的因素之一。
对于土石坝渗透水溢出点的渗透坡降较陡时,坝坡就会发生流土、管涌,甚至滑坡、垮坝。
科学地对土石坝进行渗透监测,为水库安全运行、坝体安全稳定提供科学依据。
摘要: 土坝破坏来源于水和其它外力的侵袭以及土体强度的不足,其中渗流产生的坝体破坏占有较大比例,且造成的后果极为严重。
通过土石坝产生渗流破坏的现象分析,掌握其发展规律,利用地质勘探合理确定的边界条件,有针对性地选择土石坝的渗流控制设计方案。
关键词:土坝渗流破坏基本内容控制措施渗流问题的重要性防渗加固渗透破坏渗流监测渗流监测布设技术在水利工程中,地表水的冲刷破坏常会引人注意,也比较容易发现和挽救，而地下水的冲刷目不能见,常被忽视,有时问题一经发现,会立即导致工程的破坏,难以补救。
因此，一般水利工程受地下水渗流冲刷破坏者常比地表水冲刷破坏者为多,而堤坝渗流的问题更为严重。
据米德布鲁克斯调查统计美国206座破坏的土坝中,由于渗漏管涌破坏者占39%,由于漫顶破坏者占27%,由于滑动及沉陷裂缝者占18%,由于反滤料流失、块石护坡下没有滤层、坝端处理不好、波浪和地震等原因破坏者占17%,由此可见渗流破坏作用的严重性。
我国在20世纪90年代初的统计资料,全国存在渗漏问题比较严重的大型水库有132座,遍及各省,其中土石坝渗漏的就有106座,约占80%。
1.土坝的渗流破坏土石坝破坏来源于水和其它外力的侵袭以及土体强度的不足。
原因不同,发生的现象也有不同，除去坝端三向浇渗破坏和漫顶溢流垮坝者外,从土坝剖面上看，问题主要如图1：图1所示几种状况,并且分别说明如下:①图a是砂层地基的承压水顶穿表层弱透水粉质壤土或淤泥的薄弱环节,发生局部集中渗流形成流土泉涌现象,并继而向地基的上游发展成连通的管道。
