9[1].平面四杆机构

4.5 平面四杆机构的基本特性
4.5.2 死点
死点的位置
在从动曲柄与连杆共线的连个位置之一时，出 现机构的传动角g=0，压力角a=90的情况，这 时连杆对从动曲柄的作用里恰好通过其回转中 心，不能推动曲柄转动，机构的这种位置称为 死点位置。
死点位置的利弊
利：工程上利用死点进行工作。
弊：机构有死点，从动件将出现卡死或运动方向不确定现象，对传动机 构不利
度过死点的方法
增大从动件的质量、利用惯性度过死点位置。
采用机构错位排列的方法源自平面四杆机构4.1 概述
平面连杆机构是由若干个构件通过低副联接而成的机构，又称为平面低 副机构。
由四个构件通过低副联接而成的平面连杆机构，称为四杆机构。 如果所有低副均为转动副，这种四杆机构就称为铰链四杆机构。 平面连杆机构的优点 由于是低副，为面接触，所以承受压强小、便于润滑、磨损较轻，可 承受较大载荷 结构简单，加工方便，构件之间的接触是有构件本身的几何约束来保 持的，所以构件工作可靠 可使从动件实现多种形式的运动，满足多种运动规律的要求 利用平面连杆机构中的连杆可满足多种运动轨迹的要求 平面连杆机构的缺点 根据从动件所需要的运动规律或轨迹来设计连杆机构比较复杂，精度不高。
运动时产生的惯性难以平衡，不适用于高速场合。
4.4 四杆机构的基本形式及其演化
4.4.1 四杆机构的基本形式
根据连架杆运动形式的不同，可分为三种基本形式 1、曲柄摇杆机构 在两连架杆中，一个为曲柄，另一个为摇杆。
运动特点：
一般曲柄主动， 将连续转动转换为摇 杆的摆动，也可摇杆 主动，曲柄从动。
应用举例：牛头刨床横向进给机构、搅面机、卫星天线、飞剪
双摇杆机构应用实例
风扇摇头
4.4 四杆机构的基本形式及其演化

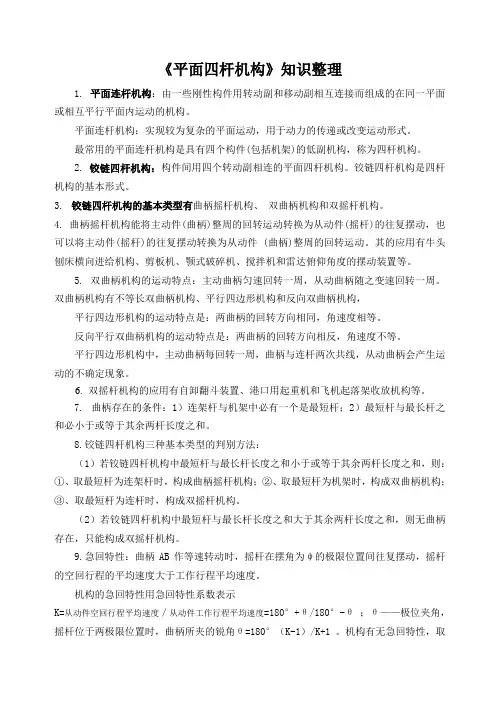

《平面四杆机构》知识整理1.平面连杆机构：由一些刚性构件用转动副和移动副相互连接而组成的在同一平面或相互平行平面内运动的机构。

平面连杆机构：实现较为复杂的平面运动，用于动力的传递或改变运动形式。

最常用的平面连杆机构是具有四个构件(包括机架)的低副机构，称为四杆机构。

2.铰链四杆机构：构件间用四个转动副相连的平面四杆机构。

铰链四杆机构是四杆机构的基本形式。

3.铰链四杆机构的基本类型有曲柄摇杆机构、双曲柄机构和双摇杆机构。

4. 曲柄摇杆机构能将主动件(曲柄)整周的回转运动转换为从动件(摇杆)的往复摆动，也可以将主动件(摇杆)的往复摆动转换为从动件 (曲柄)整周的回转运动。

其的应用有牛头刨床横向进给机构、剪板机、颚式破碎机、搅拌机和雷达俯仰角度的摆动装置等。

5.双曲柄机构的运动特点：主动曲柄匀速回转一周，从动曲柄随之变速回转一周。

双曲柄机构有不等长双曲柄机构、平行四边形机构和反向双曲柄机构，平行四边形机构的运动特点是：两曲柄的回转方向相同，角速度相等。

反向平行双曲柄机构的运动特点是：两曲柄的回转方向相反，角速度不等。

平行四边形机构中，主动曲柄每回转一周，曲柄与连杆两次共线，从动曲柄会产生运动的不确定现象。

6.双摇杆机构的应用有自卸翻斗装置、港口用起重机和飞机起落架收放机构等。

7.曲柄存在的条件：1）连架杆与机架中必有一个是最短杆；2）最短杆与最长杆之和必小于或等于其余两杆长度之和。

8.铰链四杆机构三种基本类型的判别方法：（1）若铰链四杆机构中最短杆与最长杆长度之和小于或等于其余两杆长度之和，则：①、取最短杆为连架杆时，构成曲柄摇杆机构；②、取最短杆为机架时，构成双曲柄机构；③、取最短杆为连杆时，构成双摇杆机构。

（2）若铰链四杆机构中最短杆与最长杆长度之和大于其余两杆长度之和，则无曲柄存在，只能构成双摇杆机构。

9.急回特性：曲柄AB作等速转动时，摇杆在摆角为ψ的极限位置间往复摆动，摇杆的空回行程的平均速度大于工作行程平均速度。

平面四杆机构的基本特性
A图 平面四杆机构B的图基本特性
问题：摇杆在两个极限位置时， 所对应的曲柄和连杆处于怎样 的位置关系？
C图
第一步：在曲柄摇杆机构中，当曲柄与连杆两次共线时，摇杆位 于两个极限位置，简称极位；
此时输入构件曲柄相对应位置之间所夹角的锐角θ称为 极位夹角。
平面四杆机构的基本特性
第二步：已知主动件曲柄作匀速圆周运动,速度为v
例2：飞机起落架 BC、CD共线，机构处于死点位置，承受着陆时的地面反力，作用于CD
的力通过其铰链中心D，故起落架不会反转（摇杆CD不会转动），从而使飞 机的降落更加安全可靠。
平面四杆机构的基本特性
小结：
平面四杆机构具有急回特性的条件： ① 主动件作整周回转运动； ② 从动件往返运动且有极位； ③ 从动件存在两极位时，主动件相应的有极位夹角θ，且极位 夹角θ ≠0。
问题1：摇杆在空回行程和工作 行程往复摆动的过程中，哪个行 程运动速度较快？为什么？
平面四杆机构的基本特性
问题2：你用过缝纫机吗？ 当你踩缝纫机踏板时，由 于操作不当，遇到过踩不 动或使缝纫机飞轮反转的 情况吗？这是为什么呢？
平面四杆机构的基本特性
重点：急回特性和死点 位置的概念
知识准备1：平面连杆机构的定义、组成？
1、定义：平面连杆机构是通过若干构件用平面低副连接而成的 机构。 2、组成：固定不动的杆件AD称为机架，与机架相连的杆AB和杆 CD称为连架杆；不与机架相连的杆BC称为连杆。
平面四杆机构的基本特性
平面连杆机构
知识准备2：铰链四杆机构具有曲柄的条件？
1、最短杆与最长杆长度之和小于或等于其它两杆长度之和 （称为杆长之和条件）； 2、连架杆和机架中必有一杆是最短杆。
