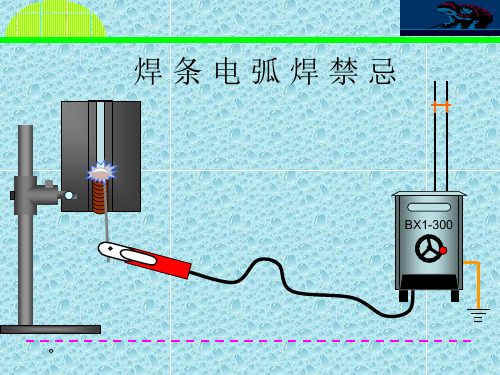

焊条电弧焊安全操作禁忌
参考文本
In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of Each
Link To Achieve Risk Control And Planning
某某管理中心
XX年XX月
焊条电弧焊安全操作禁忌参考文本使用指引：此安全管理资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。
1、乙炔引起的火灾，绝不能用四氯化碳来进行扑救
四氯化碳为无色透明液体，不自然、不助燃、不导
电。当落入火会迅速蒸发，其蒸汽比空气重5.5倍，就会密
集于火源附近，包围正在燃烧的物质起隔绝作用，特别适
用于带电设备的灭火。但是四氯化碳如与乙炔相遇会发生
化学反学应产生爆炸性的火光，所以绝不能用四氯化碳灭
火器来扑救由乙炔所引起的火灾。
2、禁用通用氧气、煤气等易燃、易爆气体的管道作为
接地装置连接焊接电缆
在检修施工时，焊接电缆的接地一定要谨慎，应该清楚接地的部位是否合适。如果轻易将焊接电缆在通有氧气、煤气等易燃易爆气体的管道上，焊接时会由于产生电阻热或引弧时的冲击电流的作用，可能产生火花而引起爆炸事故。因此，绝对禁用通有氧气、煤气等易燃、易爆气体的管道作为接地装置连接焊接电缆。
3、焊工预防火灾和爆炸事故禁忌
（1）焊接现场及其周围禁止存放易燃、易爆物品（如棉纱、油漆、汽油、煤油、木屑等）。若有易燃、易爆物品，应将其搬离工作点5m之外。
（2）高空作业时应采取防护措施，禁止金属火花四处飞溅，以防引起火灾。
（3）严禁在有压力的容器和管道上进行焊接。
（4）焊补储存过易燃物的容器（如油箱等），禁止不进行置换和清洗盲目焊接。
（5）在进入容器内工作时，焊、割炬应随焊工同时进出，严禁将焊、割炬放在容器内而焊工擅自离去，以防混合气体燃烧和爆炸。
（6）焊条头和焊后的焊件，不宜随意乱扔，以免与易燃易爆物品接触发生火灾。
请在此位置输入品牌名/标语/slogan
Please Enter The Brand Name / Slogan / Slogan In This Position, Such As Foonsion
第三章复习题 1.使用焊机时，负载持续率越高，焊接电流应越大（B） 2.交流焊机电流过大或过小，可能是焊机磁路或电 路故障（A） 3.交流焊机电流忽大忽小时因电缆成盘而造成（B） 4.交流焊机电流不稳定是因为动铁芯振动(A) 5.交流焊机的粗调要改变（B）来实现 A可动铁芯位置 B次级绕组匝数 C初级绕组匝数 D动绕圈位置 9.弧焊变压器过热的原因是（C） A电缆接触不良 B导线过长 C变压器绕组短路D电动铁芯振动 10. 弧焊变压器过热的原因是（B） A电缆接触不良 B负载过大 C导线过长 D电缆成盘使用 12.使用碱性焊条时，焊接电流比使用酸性焊条要（A）A减小10% B增加10% C减小20% D不变 14.必须切断电源开关才能进行的操作是（C） A敲渣 B更换焊条 C改变焊机接头 D调节电流 15一般应离始焊点（B）mm处引弧A5-8 B10-20 C15-25 D8-10 16下列关于焊钳说法错误的是（A）
A重量不能超过500克 B其作用是夹持焊条和传导电流 C耐压不能低于5000伏 D它是正常带电体 17焊接整流器国产型号是（C）A .Ax-500 B. Bx2-500 C. ZXG-500 D. MZ-1000 18.可能造成焊机外壳带电的是（D）A过载 B电缆过长 C动铁芯振动 D线圈绕组损坏 20.下列关于电弧切割的错误的是（A） A弧光较弱 B操作者要戴深色护目镜 C操作时尽量顺风向 D加强通风 23.分析触电事故，正常带电体指（B） A焊机外壳 B接线柱及焊钳 C电缆外皮 D可控硅24.关于焊条说法错误的是（D） A焊条直径是焊丝直径 B长度：250-450mm C焊条用金属占焊接用钢的60%-80% D端部有60°倾角 25.下列说法错误的是（B） A碱性熔渣的脱氧较完全 B焊条分为11大类 C碱性焊条必须使用直流反接 D焊条占焊接用钢60%-80% 26.当焊接电弧过长时，（C）。 A电弧电压低易产生夹渣 B电弧燃烧稳定 C电弧不稳定飞溅大，易飘动。 D电弧飞溅小
3) 考虑焊接层次通常焊接打底焊道时，为保证背面焊道的质量，使用的焊接电流较小；焊接填充焊道时，为提高效率，保证熔合好，使用较大的电流：焊接盖面焊道时，防止咬边和保证焊道成形美观，使用的电流稍小些。 焊接电流—一般可根据焊条直径进行初步选择，焊接电流初步选定后，要经过试焊，检查焊缝成形和缺陷，才可确定。对于有力学性能要求的如锅炉、压力容器等重要结构，要经过焊接工艺评定合格以后，才能最后确定焊接电流等工艺参数。 1．4．3 电弧电压 当焊接电流调好以后，焊机的外特性曲线就决定了。实际上电弧电压主要是由电弧长度来决定的。电弧长，电弧电压高，反之则低。焊接过程中，电弧不宜过长，否则会出现电弧燃烧不稳定、飞溅大、熔深浅及产生咬边、气孔等缺陷：若电弧太短，容易粘焊条。一般情况下，电弧长度等于焊条直径的0.5～1倍为好，相应的电弧电压为16—25V。碱性焊条的电弧长度不超过焊条的直径，为焊条直径的一半较好，尽可能地选择短弧焊；酸性焊条的电弧长度应等于焊条直径。 1．4．4 焊接速度 焊条电弧焊的焊接速度是指焊接过程中焊条沿焊接方向移动的速度，即单位时间内完成的焊缝长度。焊接速度过快会造成焊缝变窄，严重凸凹不平，容易产生咬边及焊缝波形变尖；焊接速度过慢会使焊缝变宽，余高增加，功效降低。焊接速度还直接决定着热输入量的大小，一般根据钢材的淬硬倾向来选择。 1．4．5 焊缝层数 厚板的焊接，一般要开坡口并采用多层焊或多层多道焊。多层焊和多层多道焊接头的显微组织较细，热影响区较窄。前一条焊道对后一条焊道起预热作用，而后一条焊道对前一条焊道起热处理作用。因此，接头的延性和韧性都比较好。特别是对于易淬火钢，后焊道对前焊道的回火作用，可改善接头组织和性能。 对于低合金高强钢等钢种，焊缝层数对接头性能有明显影响。焊缝层数少，每层焊缝厚度太大时，由于晶粒粗化，将导致焊接接头的延性和韧性下降。 1．4．6 热输入 熔焊时,由焊接能源输入给单位长度焊缝上的热量称为热输入。其计算公式如下： Q=NLU/u 式中 Q——单位长度焊缝的热输入(J／cm) I——焊接电流(A) ； U——电弧电压(V) ； u——焊接速度(cm／s) n——热效率系数，焊条电弧焊为0.7～0.8。 热输入对低碳钢焊接接头性能的影响不大，因此，对于低碳钢焊条电弧焊—一般不规定热输入。对于低合金钢和不锈钢等钢种，热输入太大时，接头性能可能降低：热输入太小时，有的钢种焊接时可能产生裂纹。因此，焊接工艺规定热输入。焊接电流和热输入规定之后，焊条电弧焊的电弧电压和焊接速度就间接地大致确定了。 一般要通过试验来确定既可不产生焊接裂纹、又能保证接头性能合格的热输入范围。允许的热输入范围越大，越便于焊接操作。 1．4．7 预热温度 预热是焊接开始前对被焊工件的全部或局部进行适当加热的工艺措施。预热可以减小接头焊后冷却速度，避免产生淬硬组织，减小焊接应力及变形。它是防止产生裂纹的有效措施。对于刚性不大的低碳钢和
焊条电弧焊实习心得 通过焊条电弧焊实习，我了解到很多工作常识，也得到意志上锻炼，有辛酸也有快乐，这是我大学毕业生活中的又一笔宝贵的财富，对我以后的学习和工作将有很大的影响。下面是为大家收集整理的焊条电弧焊实习心得，欢迎大家阅读。 焊条电弧焊实习心得篇1 一、实习目的1 二、实习的任务和要求1 (一)主要任务 (二)基本要求 三、实习内容及操作要领2 1.低碳素钢板平焊(单面焊双面成行) 2.低碳素钢板横焊(单面焊双面成行) 3.低碳素钢板立焊(单面焊双面成行) 4.固定管对接焊(焊条电弧焊) 5.固定管对接焊(气焊) 6.氩弧焊(TIG焊) 7.CO2气体保护焊 8.气割 9.组合焊接
10.埋弧自动焊、等离子弧切割、碳弧气刨、电渣焊、电阻点焊 四、实习小结10 一、实习目的 焊接专业实习的目的是学生把在校所学各种焊接方法与技能进行充分结合的一次实习环节，从而提升学生各种焊接方法的操作技能，为取得高级焊工资格证书打下基础。 二、实习的任务和要求 (一)主要任务 通过实习操作，使学生掌握焊条电弧焊、气焊、气割、TIG焊和CO2焊的操作技能，通过演示参观，使学生对埋弧自动焊、等离子弧切割焊接、碳弧气刨、电渣焊、电阻点焊有一定感性认识，全面提高学生综合素质和分析问题、解决问题的能力。 (二)基本要求 1、充分熟悉焊条电弧焊的操作技能，能进行碳钢和有色金属的I型坡口平对接双面焊、横焊和船型焊、管座焊的操作。 2、掌握手工气割和半自动气割的操作技能，能进行钢板直线气割、曲线气割、管子气割的操作。 3、掌握气焊的操作技能，能进行气焊平对接焊、水平固定管气焊的单面焊双面成形操作。 4、掌握TIG焊的碳钢和有色金属操作技能，能进行TIG水平固定管单面焊双面成形操作，能进行TIG打底，焊条电弧焊盖面和埋弧焊盖面操作。
焊条电弧焊安全操作禁忌 参考文本 In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of Each Link To Achieve Risk Control And Planning 某某管理中心 XX年XX月
焊条电弧焊安全操作禁忌参考文本使用指引：此安全管理资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。 1、乙炔引起的火灾，绝不能用四氯化碳来进行扑救 四氯化碳为无色透明液体，不自然、不助燃、不导 电。当落入火会迅速蒸发，其蒸汽比空气重5.5倍，就会密 集于火源附近，包围正在燃烧的物质起隔绝作用，特别适 用于带电设备的灭火。但是四氯化碳如与乙炔相遇会发生 化学反学应产生爆炸性的火光，所以绝不能用四氯化碳灭 火器来扑救由乙炔所引起的火灾。 2、禁用通用氧气、煤气等易燃、易爆气体的管道作为 接地装置连接焊接电缆
在检修施工时，焊接电缆的接地一定要谨慎，应该清楚接地的部位是否合适。如果轻易将焊接电缆在通有氧气、煤气等易燃易爆气体的管道上，焊接时会由于产生电阻热或引弧时的冲击电流的作用，可能产生火花而引起爆炸事故。因此，绝对禁用通有氧气、煤气等易燃、易爆气体的管道作为接地装置连接焊接电缆。 3、焊工预防火灾和爆炸事故禁忌 （1）焊接现场及其周围禁止存放易燃、易爆物品（如棉纱、油漆、汽油、煤油、木屑等）。若有易燃、易爆物品，应将其搬离工作点5m之外。 （2）高空作业时应采取防护措施，禁止金属火花四处飞溅，以防引起火灾。 （3）严禁在有压力的容器和管道上进行焊接。
编号：SM-ZD-61490 焊条电弧焊安全知识Organize enterprise safety management planning, guidance, inspection and decision-making, ensure the safety status, and unify the overall plan objectives 编制：____________________ 审核：____________________ 时间：____________________ 本文档下载后可任意修改
焊条电弧焊安全知识 简介：该安全管理资料适用于安全管理工作中组织实施企业安全管理规划、指导、检查和决策等事项，保证生产中的人、物、环境因素处于最佳安全状态，从而使整体计划目标统一，行动协调，过程有条不紊。文档可直接下载或修改，使用时请详细阅读内容。 在施焊工作现场，为了保证焊工安全生产，焊工必须按照《国家劳动卫生安全生产条例》的规定，穿戴好防护用品。焊工是一个用电、动火的特殊工种，劳动的防护用品较多。其主要的防护用品有焊工面罩、头盔、护目镜片、防噪声耳塞、安全帽、工作服、耳罩、手套、工作鞋、安全带、防尘口罩等。 焊接操作的个人防护 焊工面罩及头盔 焊工面罩是焊工必备的个人防护用具之一，最常用的焊工面罩有手持式和头盔式两种。 焊工面罩是用来防止焊接飞溅、弧光及熔池和焊件高温对焊工面部灼伤的一种遮蔽用具，一般采用红色或褐色防热钢纸压制而成。正面开有长方形孔，孔内嵌入白玻璃和黑玻璃。 头盔式面罩戴在焊工头上，面罩主体可以上下翻转，便
于焊工双手操作，适合各种焊接方法操作时的防护，也特别适用于高空作业；焊工可以一只手握住固定物，保持身体稳定，另一只手握焊钳进行焊接。 焊工面罩的正确使用方法如下。 1、焊工面罩应正面朝上放置，工作中不得乱丢或受重压。 2、焊工面罩不得受潮或雨淋，以防变形。 3、焊工面罩上的黑玻璃是特制的化学玻璃，为了保护黑玻璃，应在前面加装一层白玻璃保护。 焊接护目镜片（黑玻璃） 焊接时，黑玻璃有减弱电弧光和过滤红外线、紫外线的作用。颜色以墨绿色和橙色为多。按颜色的深浅不同，分为6个型号，即从7#~12#，号数越大，色泽越深，这要根据焊工的年龄和视力情况选用，以保护视力。 预防噪声用品 1、噪声的来源及危害 焊接过程中，由于电弧燃烧和焊条熔化，产生了噪声。当噪声强度高达100dB以上时，对人体有不良影响。噪声最敏感的是听觉器官，强烈的噪声可以引起听觉障碍、噪声性
手工电弧焊焊接工艺和流程工艺适用于低碳钢，低合金高强度钢，及各种大型钢结构工程制造的焊接，确保焊接生产施工质量，特制订本工艺。 一、焊前准备 1、根据施焊结构钢材的强度等级，各种接头型式选择相应强度等级牌号焊条和合适焊条直径。 2、当施工环境温度低于零度，或钢材的含碳量大于%及结构刚性过大，构件较厚时应采用焊前预热措施，预热温度为80℃-100℃，预热范围为板厚的5倍，但不小于100毫米。 3、工件厚度大于6毫米对接焊时，为确保焊透强度，在板材的对接边沿应开切V型或X型坡口，坡口角为60度，钝边P=0-1毫米，装配间隙为0-1毫米，当板厚差≥4毫米时，应对较厚板材的对接边缘进行削斜处理。 4、焊条烘焙：酸性药皮类型焊条焊前烘焙150℃*2保温2小时，碱性药皮类焊条焊前必做进行300℃-350*2烘焙，并保温2小时才能使用。 5、焊前接头清洁要求：在坡口或焊前两侧30毫米范围内，应将影响质量的毛刺，油污，水，锈脏物，氧化皮等必须清洁干净。 6、在板缝二端如余量小于50毫米时，焊缝二端应加引弧，熄弧板，其规格不小于50*50毫米。 二、焊接材料的选用 1、首先应考虑，母材强度等级与焊条强度等级相匹配和不同药皮类型焊条的使用特性。
2、考虑物件工作环境条件，承受动、静载荷的极限，高应力或形状复杂，刚性较大，应选用抗裂性能和冲击韧性好的低氢型焊条。 3、在满足使用性能和操作性能的前提下，应适当选用规格大效率高的铁粉焊条，以提高焊接生产效率。 三、焊接规范 1、应根据板厚选择焊条直径，确定焊接电流（如表）。 板厚（mm）焊条直径（Φ：mm）焊接电流（A：安倍）备注 3 80-90 不开坡口 8 110-150 开V型坡口 16 160-180 开X型坡口 20 180-200 开X型坡口 该电流为平焊位置焊接，立、横、仰焊时焊接电流应降低10-15%，大于16毫米板厚焊接底层选Φ焊条，角焊焊接电流应比对接焊焊接电流稍大。 2、为使对接焊缝焊焊透，其底层焊接应选用比其他层焊接的焊条直径较小。 3、厚件焊接，应严格控制层间温度，各层焊缝不宜过宽，应考虑多道多层焊接。 4、对接焊缝正面焊接后，反面使用碳气刨扣槽，并进行封底焊接。 四、焊接程序 1、焊接板缝，有纵横交叉的焊缝，应先焊端接缝后焊边接缝。 2、焊缝长度超过1米以上，应采用分中对称焊法或逐步码焊法。 3、结构上对接焊缝与角接焊缝同时存在时，应先焊板的对接焊缝，后焊物架对接焊缝。最后焊物架与板的角焊缝。 4、凡对称物件应从中央向前尾方向开始焊接，并左、右方向对称进
焊条电弧焊安全与防护技 术示范文本 In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of Each Link To Achieve Risk Control And Planning 某某管理中心 XX年XX月
焊条电弧焊安全与防护技术示范文本使用指引：此解决方案资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。 焊条电弧焊操作时，必须注意安全与防护，安全与防 护技术主要有防止触电、弧光辐射、火灾、爆炸和有毒气 体与烟尘中毒等。 1防止触电 焊条电弧焊时，电网电压和焊机输出电压以及手提照 明灯的电压等都会有触电危险。因此，要采取防止触电措 施。或接零。焊接电缆和焊钳绝缘要良好，如有损坏，要 及时修理。焊条电弧焊时，要穿绝缘鞋，戴电焊手套。在 锅炉、压力容器、管道、狭小潮湿的地沟内焊接时，要有 绝缘垫，并有人在外监护。使用手提照明灯时，电压不超 过安全电压36V，高空作业时不超过12V。高空作业时， 在接近高压线5m或离低压线2.5m以内作业，必须停电，
并在电闸上挂警告牌，设人监护。万一有人触电，要迅速切断电源，并及时抢救。 2防止弧光辐射 焊接电弧强烈的弧光和紫外线对眼睛和皮肤有损害。焊条电弧焊时，必须使用带弧焊护目镜片的面罩，并穿工作服，戴电焊手套。多人焊接操作时，要注意避免相互影响，宜设置弧光防护屏或采取其他措施，避免弧光辐射的交叉影响。 隔绝火星。6级以上大风时，没有采取有效的安全措施不能进行露天焊接作业和高空作业，焊接作业现场附近应有消防设施。电焊作业完毕应拉闸，并及时清理现场，彻底消除火种。 3防止火灾 在焊接作业点火源lOm以内、高空作业下方和焊接火星所及范围内，应彻底清除有机灰尘、木材、木屑、棉纱
任务二焊条电弧焊方法与设备使用教学目标：了解焊条电弧焊的原理、工艺特点及应用范围； 能合理选用焊接材料； 能合理制定焊条电弧焊工艺； 掌握焊条电弧焊操作技术； 教学活动设计：利用多媒体课件辅助教学、现场教学； 教学重点：焊条电弧焊的原理、工艺特点 制定焊条电弧焊工艺； 掌握焊条电弧焊操作技术 教学难点：对工艺制定及操作的掌握 教学内容： 学习单元一认知焊条电弧焊 一、焊条电弧焊的特点 焊条电弧焊是最常用的熔焊方法之一。焊接过程如图1-1所示。在焊条末端和工件之间燃烧的电弧所产生的高温使药皮、焊芯和焊件熔化，药皮熔化过程中产生的气体和熔渣，不仅使熔池和电弧周围的空气隔绝，而且和熔化了的焊芯、母材发生一系列冶金反应，使熔池金属冷却结晶后形成符合要求的焊缝。 焊条电弧焊具有以下优点： 1.设备简单维护方便 2.操作灵活在空间任意位臵的焊缝，凡焊条能够达到的地方都能进行焊接。 3.应用范围广
焊条电弧焊具有以下缺点： 1.对焊工要求高 2.劳动条件差 3.生产效率低 二、坡口形式和焊接位臵 1.接头和坡口形式 焊条电弧焊常用的基本接头有对接、搭接、角接和T形接头，如图l-2所示。不同的焊接接头以及不同板厚应加工成不同的坡口形式。对接接头常用的坡口形式如图1-3所示。板厚1～6mm时，用I形坡口；板厚增加时可选用Y形、X形和U形等各种形式的坡口。 2.焊接位臵 熔焊时，被焊焊件接缝所处的空间位臵，称为焊接位臵，如图l-5所示。 (1)平焊位臵焊缝倾角0°焊缝转角90°的焊接位臵称为平焊位臵，如图1-5a所示。在平焊位臵进行的焊接称为平焊。 (2)横焊位臵焊缝倾角0°，180°；焊缝转角0°，180°的对接位臵称为横焊位臵，如图1-5b所示。在横焊位臵上进行的焊接称为横焊。 (3)立焊位臵焊缝倾角90°(立向上)，270°(立向下)的焊接位臵称为立焊位臵如图1-5c所示。在立焊位臵上进行的焊接称为立焊。 (4)仰焊位臵对接焊缝倾角0°，180°；转角270°的焊接位臵称为仰焊位臵。如图1-5d所示。在仰焊位臵上进行的焊接称为仰焊。 三、焊接参数的选择 焊条电弧焊焊接参数包括：焊条种类、牌号和直径，焊接电流的种类、极性和大小，电弧电压，焊道层次等。选择合适的焊接参数，对提高焊接质量和生产效率是十分重要的，下面分别讲述选择这些焊接参数的原则及它们对焊缝成形的影响。 1.焊条种类和牌号的选择
课程焊接班级任课教师
教学过程 （一）焊接电弧 定义：由焊接电源（焊机）供给的，具有一定电压的两电极间或电极与焊件之间，在气体介质中产生的强烈而持久的放电现象，称为焊接电弧。 （一）焊接电弧的特点 1、它能发出强烈的光和大量的热。 2、由于是气体在导电，它是柔性的，是可以移动的。 3、因具有柔性可以在一定长度内变化（10）毫米左右，过长就会熄灭。 到目前为止，电弧焊接方法仍然占据着主要地位，一个重要的原因就是因为电弧能够有效地，把电能转换成熔化焊接过程中所需要的热能。 （三）焊接电弧及电弧温度的分布。 注；阴极区与阳极区的 温度差别，只有使用直 流焊机时才会发生变 化，使用交流焊机时因 无阴阳极之分，焊条和 工件的温度是一样高的。因此在使用直流焊机时为了获得不同的温度就产生了极学生活动和补充内容
住脱离不开铁板，也产生不了电弧。 见擦划法图：引弧过程的运动轨迹。 操作 方 法：握 稳焊 钳，手 腕稍用力进行擦划。当焊条端头接触铁板一瞬间立即提离铁板4mm 左右电弧就会燃烧，擦划即要有一定力度，又要控制在较小长度范围内，因为一旦引燃电弧就必须停下，如继续离开铁板过高电弧将会熄灭，这就需要控制擦划时的惯力运动。因此引燃电弧的位置不具有确定性。 提示：图中标示的2-4mm是指正常焊接的电弧长度，而并非引弧长度。就一般来讲性能稍好的焊机引弧时提离铁板6mm 左右也能正常起弧。 2、敲击引弧法 敲击引弧法特点：1、引弧点准确。2、不污染工件。3、常用于焊件空间狭窄的地方。4、常用于焊缝与焊缝相连的接
头引弧。5、灭弧后立即再引弧、 敲击引弧 要领：握稳 焊钳，用腕力 向下敲击，如 用力过大则 反弹力太大，焊条端头远离铁板,电弧即燃即灭；如用力太小焊条端头易被铁板粘住。因此敲击时用力要合适，并利用好反弹力，见到弧光时立即稳住，维持电弧正常燃烧距离。 如发生焊条粘在铁板上，可左右摇摆焊条使其脱离后重新引弧。 第三种引弧方法 但通过多年的操作观察，证实它确实存在。（暂称为热引弧法） 方法是：当焊条正常燃烧3秒左右，灭弧后立即移往其他待焊部位（不超过2秒），此时焊条一触即燃（既不擦划也不敲击）。 此方法用途非常广泛，实用意义大，效果好。例如1、当我们点焊薄件或特小工件时要求是稳、准、快。稳指电弧稳定燃烧；准指被焊位置准确；快指着焊时间短（一秒左右）。2、灭弧立焊时或焊管接头时，要求再引弧位子非常准确，引弧灭弧
焊接工艺参数 1．4 焊接工艺参数 焊接工艺参数是指焊接时，为保证焊接质量而选定的诸物理量 ( 例如：焊接电流、电弧电压、焊接速度、热输入等 ) 的总称。焊条电弧焊的焊接工艺参数主要包括焊条直径、焊接电流、电弧电压、焊接速度和预热温度等。 1．4．1 焊条直径 焊条直径是根据焊件厚度、焊接位置、接头形式、焊接层数等进行选择的。 厚度较大的焊件，搭接和 T 形接头的焊缝应选用直径较大的焊条。对于小坡口焊件，为了保证底层的熔透，宜采用较细直径的焊条，如打底焊时一般选用Φ2.5m m 或Φ3.2mm 焊条。不同的焊接位置，选用的焊条直径也不同，通常平焊时选用较粗的Φ～mm 的焊条，立焊和仰焊时选用Φ～mm 的焊条；横焊时选用Φ～mm 的焊条。对于特殊钢材，需要小工艺参数焊接时可选用小直径焊条。 根据工件厚度选择时，可参考表3-20。对于重要结构应根据规定的焊接电流范围 ( 根据热输入确定 )参照表3—21焊接电流与焊条直径的关系来决定焊条直径。 1．4．2 焊接电流 焊接电流是焊条电弧焊的主要工艺参数，焊工在操作过程中需要调节的只有焊接电流，而焊接速度和电弧电压都是由焊工控制的。焊接电流的选择直接影响着焊接质量和劳动生产率。 焊接电流越大，熔深越大，焊条熔化快，焊接效率也高，但是焊接电流太大时，飞溅和烟雾大，焊条尾部易发红，部分涂层要失效或崩落，而且容易产生咬边、焊瘤、烧穿等缺陷，增大焊件变形，还会使接头热影响区晶粒粗大，焊接接头的韧性降低；焊接电流太小，则引弧困难，焊条容易粘连在工件上，电弧不稳定，易产生未焊透、未熔合、气孔和夹渣等缺陷，且生产率低。 因此，选择焊接电流时，应根据焊条类型、焊条直径、焊件厚度、接头形式、焊缝位置及焊接层数来综合考虑。首先应保证焊接质量，其次应尽量采用较大的电流，以提高生产效率。板厚较的，T 形接头和搭接头，在施焊环境温度低时，由于导热较快，所以焊接电流要大一些。但主要考虑焊条直径、焊接位置和焊道层次等因素。 1) 考虑焊条直径焊条直径越粗，熔化焊条所需的热量越大，必须增大焊接电流，每种焊条都有一个最合适电流范围，表3-21是常用的各种直径焊条合适的焊接电流参考值。 当使用碳钢焊条焊接时，还可以根据选定的焊条直径，用下面的经验公式计算焊接电流： I=dK 式中：I 一一焊接电流 (A) ： d——焊条直径 (mm) ： K——经验系数 (A／cra) ，见表 3-20。 表 3-20 焊接电流经验系数与焊条直径的关系 [9] 焊条直径 d24

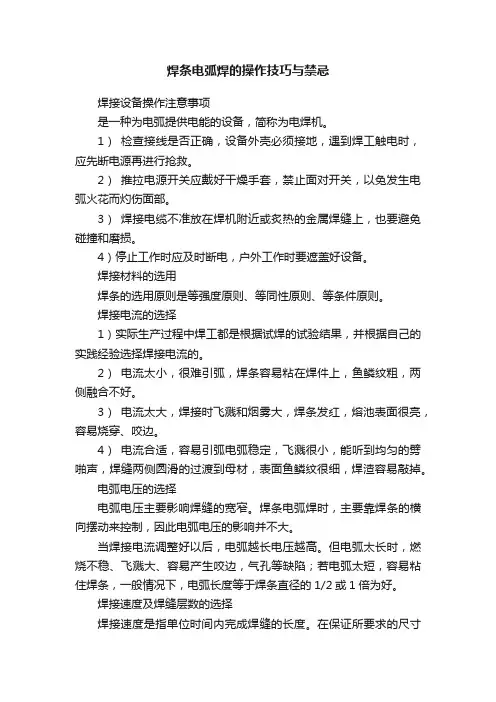

焊条电弧焊的操作技巧与禁忌 焊接设备操作注意事项 是一种为电弧提供电能的设备，简称为电焊机。 1）检查接线是否正确，设备外壳必须接地，遇到焊工触电时，应先断电源再进行抢救。 2）推拉电源开关应戴好干燥手套，禁止面对开关，以免发生电弧火花而灼伤面部。 3）焊接电缆不准放在焊机附近或炙热的金属焊缝上，也要避免碰撞和磨损。4）停止工作时应及时断电，户外工作时要遮盖好设备。 焊接材料的选用 焊条的选用原则是等强度原则、等同性原则、等条件原则。
