第五章 助留剂和助滤ppt

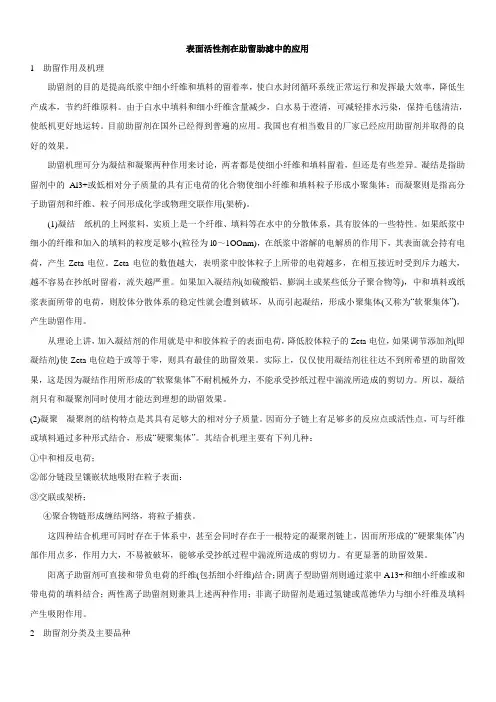

表面活性剂在助留助滤中的应用1 助留作用及机理助留剂的目的是提高纸浆中细小纤维和填料的留着率，使白水封闭循环系统正常运行和发挥最大效率，降低生产成本，节约纤维原料。

由于白水中填料和细小纤维含量减少，白水易于澄清，可减轻排水污染，保持毛毯清洁，使纸机更好地运转。

目前助留剂在国外已经得到普遍的应用。

我国也有相当数目的厂家已经应用助留剂并取得的良好的效果。

助留机理可分为凝结和凝聚两种作用来讨论，两者都是使细小纤维和填料留着，但还是有些差异。

凝结是指助留剂中的Al3+或低相对分子质量的具有正电荷的化合物使细小纤维和填料粒子形成小聚集体；而凝聚则是指高分子助留剂和纤维、粒子间形成化学或物理交联作用(架桥)。

(1)凝结纸机的上网浆料，实质上是一个纤维、填料等在水中的分散体系，具有胶体的一些特性。

如果纸浆中细小的纤维和加入的填料的粒度足够小(粒径为l0～1OOnm)，在纸浆中溶解的电解质的作用下，其表面就会持有电荷，产生Zeta电位。

Zeta电位的数值越大，表明浆中胶体粒子上所带的电荷越多，在相互接近时受到斥力越大，越不容易在抄纸时留着，流失越严重。

如果加入凝结剂(如硫酸铝、膨润土或某些低分子聚合物等)，中和填料或纸浆表面所带的电荷，则胶体分散体系的稳定性就会遭到破坏，从而引起凝结，形成小聚集体(又称为“软聚集体”)，产生助留作用。

从理论上讲，加入凝结剂的作用就是中和胶体粒子的表面电荷，降低胶体粒子的Zeta电位，如果调节添加剂(即凝结剂)使Zeta电位趋于或等于零，则具有最佳的助留效果。

实际上，仅仅使用凝结剂往往达不到所希望的助留效果，这是因为凝结作用所形成的“软聚集体”不耐机械外力，不能承受抄纸过程中湍流所造成的剪切力。

所以，凝结剂只有和凝聚剂同时使用才能达到理想的助留效果。

(2)凝聚凝聚剂的结构特点是其具有足够大的相对分子质量。

因而分子链上有足够多的反应点或活性点，可与纤维或填料通过多种形式结合，形成“硬聚集体”。

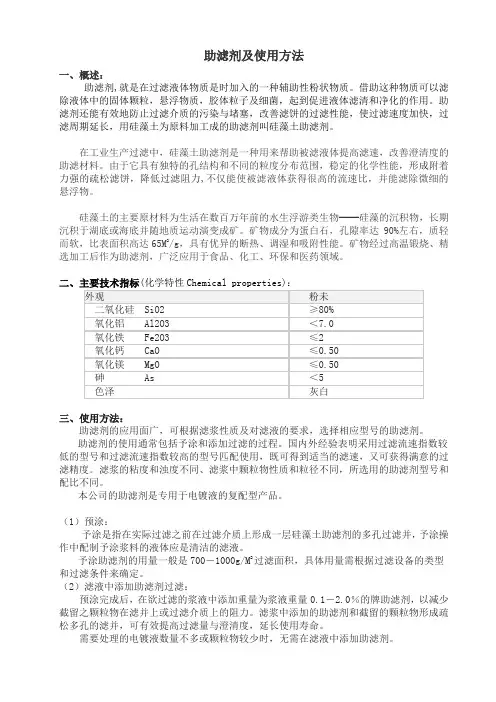

助滤剂及使用方法一、概述：助滤剂,就是在过滤液体物质是时加入的一种辅助性粉状物质。

借助这种物质可以滤除液体中的固体颗粒，悬浮物质，胶体粒子及细菌，起到促进液体滤清和净化的作用。

助滤剂还能有效地防止过滤介质的污染与堵塞，改善滤饼的过滤性能，使过滤速度加快，过滤周期延长，用硅藻土为原料加工成的助滤剂叫硅藻土助滤剂。

在工业生产过滤中，硅藻土助滤剂是一种用来帮助被滤液体提高滤速，改善澄清度的助滤材料。

由于它具有独特的孔结构和不同的粒度分布范围，稳定的化学性能，形成附着力强的疏松滤饼，降低过滤阻力,不仅能使被滤液体获得很高的流速比，并能滤除微细的悬浮物。

硅藻土的主要原材料为生活在数百万年前的水生浮游类生物━━硅藻的沉积物，长期沉积于湖底或海底并随地质运动演变成矿。

矿物成分为蛋白石，孔隙率达90%左右，质轻而软，比表面积高达65M2/g，具有优异的断热、调湿和吸附性能。

矿物经过高温锻烧、精选加工后作为助滤剂，广泛应用于食品、化工、环保和医药领域。

三、使用方法：助滤剂的应用面广，可根据滤浆性质及对滤液的要求，选择相应型号的助滤剂。

助滤剂的使用通常包括予涂和添加过滤的过程。

国内外经验表明采用过滤流速指数较低的型号和过滤流速指数较高的型号匹配使用，既可得到适当的滤速，又可获得满意的过滤精度。

滤浆的粘度和浊度不同、滤浆中颗粒物性质和粒径不同，所选用的助滤剂型号和配比不同。

本公司的助滤剂是专用于电镀液的复配型产品。

（1）预涂：予涂是指在实际过滤之前在过滤介质上形成一层硅藻土助滤剂的多孔过滤并，予涂操作中配制予涂浆料的液体应是清洁的滤液。

予涂助滤剂的用量一般是700－1000g/M2过滤面积，具体用量需根据过滤设备的类型和过滤条件来确定。

（2）滤液中添加助滤剂过滤：预涂完成后，在欲过滤的浆液中添加重量为浆液重量0.1－2.0％的牌助滤剂，以减少截留之颗粒物在滤并上或过滤介质上的阻力。

滤浆中添加的助滤剂和截留的颗粒物形成疏松多孔的滤并，可有效提高过滤量与澄清度，延长使用寿命。

Fennopol K 3400R 助留助滤剂助留助滤剂 助留助滤剂 Fennopol K 3400R 是一种以聚丙烯酰胺类的高分子电解质，它用于在造纸过程中提高纤维和灰份保留。

它与其它的添 加剂如凝结剂和固着剂配合使用时，可产生协同作用。

也可以与无机微粒和有机超微粒组成微粒及三元助留助滤系统。

产品应用 Fennopol K 3400R 广泛用于生产文化用纸，新闻纸，纸板以及特种模塑产品。

粉末加水稀释到0.3-0.5%储存溶液，在 添加到纸纸上时还要稀释10倍，而稀释水温度最佳在20-40℃。

本品通常添加到头箱之前，用量一般为100-500g/吨纸。

为了达到最佳效果，一般建议添加点在压力筛之后，这样填料、细小纤维可在较小剪切力下作用被控制。

产品运送 Fennopol K 3400R 可装在20Kg或500Kg的袋子或可回收的不锈钢容器中来运送。

产品安全 本品满足FDA对于制造食品用纸和纸板方面的规定。

湿粉末较滑。

若需更多安全信息，请见产品安全性能表。

产品特性 特性 盐粘度 其它特性 外观 化学成分 电性 溶解度 粒径分布 白色、无味粉末 聚丙烯酰胺 阳离子型 较好 <0.113 mm max. 4% >1.32 mm max. 5% 比重 0.6-0.9Kg/dm3 25-40 mPas (0.5%,25℃,5% NaCl)储存条件 在干燥环境下，未开封的产品可保存数年时间，而其储存水溶液可保存一星期，而待使用溶液可保存24小时以上。

.凯米拉化学品（上海）有限公司 地址：上海市东方路69号1001室 裕景国际商务广场 电话：+86 21 5877 8500 传真：+86 21 5879 7128 网址：邮编：200120。

滤过法-助滤剂当滤浆中含有极细的颗粒时，在滤过介质上形成了致密的细孔道的滤饼，或堵塞过滤介质的孔道，使滤过无法进行。

另外当滤浆中含有粘性或胶凝性或高度可压缩性颗粒时，形成的滤饼对滤液的阻力很大。

这时可将某种质坚硬的能形成疏松滤渣的另一种固体颗粒加入滤浆中，或用滤浆将其制成糊状物辅在过滤介质上，以形成较疏松的滤饼，使滤液得以畅流，这种固体颗粒称为助滤剂。

助滤剂的作用是减少过滤阻力，提高过滤速度和澄明度。

助滤剂应是化学稳定的、不溶性的、坚硬的、形状不规则的细颗粒，可形成结构疏松而且几乎不可压缩的滤饼。

（一）常用助滤剂硅藻土系由硅藻化石加工制成的一种形状不规则的多孔颗粒，主要成分为SiO，有较高的惰性和不溶性，能形成坚硬的不可压缩的滤饼，是最常用的助2滤剂。

滑石粉吸附性小对胶质分散作用好，能吸附水溶液中过量挥发油和一些色素，适用于含粘液、树胶较多的滤液过滤。

另外，用挥发油制备芳香水剂时，常用滑石粉作助滤剂。

需注意的是，滑石粉很细，不易滤清。

活性碳常用于注射剂的滤过，具有很强的吸附性，能吸附热原、微生物并具有脱色作用。

但本品能吸附药物，特别是生物碱类，应用时要注意用量。

纸浆有助滤和脱水作用，在中药注射剂生产中使用较广，特别用于处理某些难以滤清的药液。

（二）助滤剂的使用方法（1）将助滤剂中加至滤浆中，搅拌均匀后过滤，使助滤剂在过滤介质上形成多孔、疏松的滤饼，反复过滤以得到澄明溶液。

这种方法适合滤浆中固体含量少，特别是含有粘性或胶凝性物质，助滤剂用量为0.1-0.5%.（2）将助滤剂用适量的滤浆制成糊状物，加至过滤介质上，抽滤使成1-5mm厚的助滤剂沉积层，然后过滤药液。

这种过滤方法可防止过滤介质孔道被细颗粒或粘着物堵塞，过滤初期就可得到澄明溶液。

也可将（1）、（2）方法联用。

助滤剂的用量对过滤速度的影响.随着助滤剂用量增加，过滤速度增加，但超过最适用量，常导致滤速减慢，而且澄明度也未改善。

因此，使用助滤剂时最好经过试验，以确定其合适用量。
