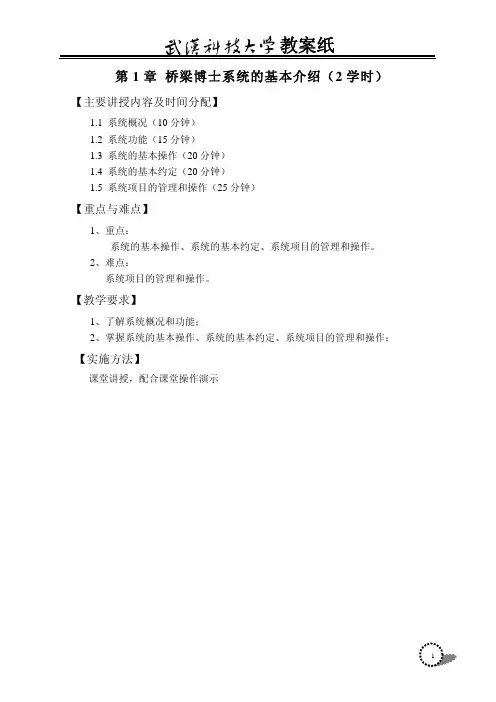

第1章桥梁博士系统的基本介绍（2学时）【主要讲授内容及时间分配】1.1 系统概况（10分钟）1.2 系统功能（15分钟）1.3 系统的基本操作（20分钟）1.4 系统的基本约定（20分钟）1.5 系统项目的管理和操作（25分钟）【重点与难点】1、重点：系统的基本操作、系统的基本约定、系统项目的管理和操作。
2、难点：系统项目的管理和操作。
【教学要求】1、了解系统概况和功能；2、掌握系统的基本操作、系统的基本约定、系统项目的管理和操作；【实施方法】课堂讲授，配合课堂操作演示第1章桥梁博士系统的基本介绍第一节系统概况Dr.Bridge系统是一个集可视化数据处理、数据库管理、结构分析、打印与帮助为一体的综合性桥梁结构设计与施工计算系统。
系统的编制完全按照桥梁设计与施工过程进行，密切结合桥梁设计规范，充分利用现代计算机技术，符合设计人员的习惯。
对结构的计算充分考虑了各种结构的复杂组成与施工情况。
计算更精确；同时在数据输入的容错性方面作了大量的工作，提高了用户的工作效率。
(1) 历史概述该系统自1995年投向市场以来设计计算了钢筋混凝土及预应力混凝土连续梁、刚构、连续拱、桁架梁、斜拉桥等多种桥梁。
在设计过程中充分发挥了程序实用性强、可操作性好、自动化程度较高等特点，对于提高桥梁设计能力起到了很好的作用。
在设计应用过程中，通过实践校核及与其它软件的比较，桥梁博士进行了完善和扩充，进一步得到了稳定。
(2) 改版介绍按照《公路桥涵设计通用规范》 JTG D60-2004和《公路钢筋混凝土及预应力混凝土桥涵设计规范》 JTG D62-2004进行补充修改。
对程序的前处理和后处理部分在原有的基础上做了大的改进，扩充的每个功能块都凝聚着开发组多年来的心血，都是经过认真的总结、研究和精心设计而最终完成的；新增功能密切与桥梁工程设计实践相结合，借助力学技术和计算机技术全力解决用户在桥梁工程设计过程中碰到的棘手的数据处理问题，使用户能够集中精力解决桥梁结构的合理性问题。
桥梁博士计算桥梁上部结构一、截面几何特性和冲击系数：0、桥博内裂缝输出单位为mm，内力输出单位为KN，弯矩输出单位KN.m，应力输出单位Mpa。
1、从CAD中往桥博里面导入截面或者模型时，CAD里面的坐标系必须是大地坐标系。
2、桥博里面整体坐标系是向上为正，所以我们在输荷载的时候如果于整体坐标系相反就要输入负值。
3、从CAD往桥博里导截面时，将截面放入同一图层里面，不同区域用不同颜色区分之。
4、桥博使用阶段活载反力未计入冲击系数。
5、桥博使用阶段活载反力分已计入1.2的剪力系数。
6、计算横向力分布系数时桥面中线距首梁距离：对于杠杆法和刚性横梁法为桥面的中线到首梁的梁位线处的距离；对于刚接板梁法则为桥面中线到首梁左侧悬臂板外端的距离，用于确定各种活载在影响线上移动的位置。
7、当构件为混凝土构件时，自重系数输入1.04。
（钢筋混凝土构件和预应力混凝土构件容重为25KN.m3，但实际上为26 KN.m3，则自重系数为26/25=1.04。
素混凝土构件填1即可）8、桥博里通过截面修改来修改截面钢筋时，需将“添加普通钢筋”勾选去掉，在截面里输入需要替换的钢筋就可以把钢筋替换掉。
9、在施工阶段输入施工荷载后，可以通过查看菜单中的“显示内容设定”将显示永久荷载勾选上，这样就可以看看输入的荷载位置、方向是否正确。
10、桥博提供自定义截面，但是当使用自定义截面后，显示和计算都很慢，需要耐心。
11、桥博提供材料库定义，建议大家定义前先做一下统一，否则模型拷贝到其他电脑上时材料不认到那时就头疼了。
12、有效宽度输入是比较繁琐的事情，大家可以用脚本数据文件，事先在excel中把有效宽度计算好，用Ultraedit列选模式往里面粘贴，很方便！！14、当采用直线编辑器中的抛物线建立模型时，需要3个控制截面，第一个控制截面向后抛物线，后两个控制截面向前抛物线，桥博里面默认的是二次抛物线！！15、当采用直线编辑器建立模型时，控制截面要求点数必须一致，否则告诉你截面不一致。
桥梁博士使用中的难点疑问在使用桥梁博士软件，遇到以下的几个难点，希望得到大家的指教：1．在活荷载描述输入时，有一个“横向分布调整系数”，是否就是教材中所讲的横向分布系数？如果是，按道理对这个系数软件应该可以自行计算的，而不需用户来输入。
2． 在活荷载描述中，对横向加载，有一个“有效区域”对话框，是否指的是教材中的“桥面板沿桥梁纵向的有效工作宽度”？还是指桥面扣除车轮到路缘石的最小距离后的宽度??即横桥向的数值？3． 在斜弯桥的钢束输入时，有“竖角”和“倾角”两个参数，不知这两个参数如何理解？有何区别？4． 桥梁博士软件系统在计算主梁内力时（在后台进行，我们当然看不到），对固定的某一片梁来说，是否沿跨长取用的横向分布系数m 在桥长方向每一点都是不同值？还是全跨近似取用一个常数??跨中处的 ？chelicheng 工程师1.横向分布调整系数不一定是教材中所讲的横向分布系数,对计算单块板梁即是.其他情况还需乘车道数和折减系数等.因为它是平面系杆计算软件.不能自行计算.2.指扣除最小距离后的宽度3.没用过.看帮助.4.我的理解是全跨用的是同一常数.这可以建个简单模型试算就知.wanyunhui 助理工程师精华 0 积分 11 帖子 17 水位 36 技术分 0 状态 离线我来回答一下chdh 同志的问题：1.“横向分布调整系数”可以理解为教材中的横向分布系数，在进行平面杆系计算时采用，程序不能自己计算。
如果桥梁结构为多主梁形式，则可以根据桥梁博士提供的工具计算。
若为单主梁形式，则这个系数就等于车道数*车道折减系数*偏载系数。
2.毫无疑问“有效区域”为横桥向的数值，只有正确输入了此项数值，程序才能正确的进行横向加载。
3.“竖角”和“倾角”两个参数是表示预应力钢筋竖弯和平弯的参数。
4.对于此项桥梁博士的设计是开放的，用户可以选择是沿跨长取用同一个数值（主要对于单主梁结构）还是不同数值（多主梁结构）。
利用折线横向分布系数可以实现后面的功能。
