电力短路接地线的正确挂接方法

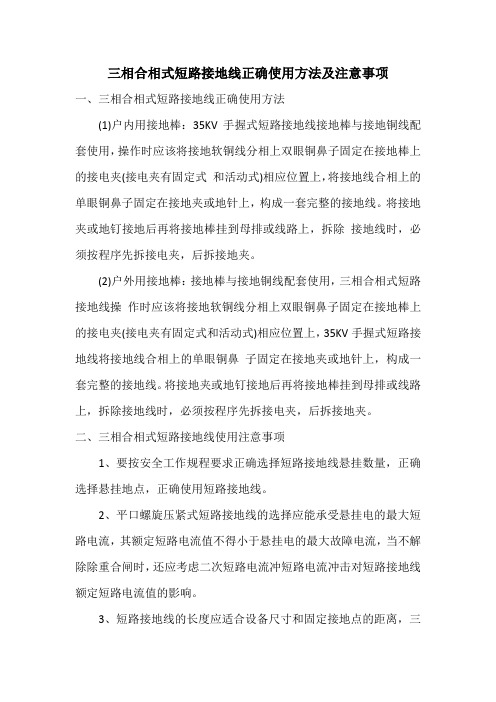

三相合相式短路接地线正确使用方法及注意事项一、三相合相式短路接地线正确使用方法(1)户内用接地棒：35KV手握式短路接地线接地棒与接地铜线配套使用，操作时应该将接地软铜线分相上双眼铜鼻子固定在接地棒上的接电夹(接电夹有固定式和活动式)相应位置上，将接地线合相上的单眼铜鼻子固定在接地夹或地针上，构成一套完整的接地线。

将接地夹或地钉接地后再将接地棒挂到母排或线路上，拆除接地线时，必须按程序先拆接电夹，后拆接地夹。

(2)户外用接地棒：接地棒与接地铜线配套使用，三相合相式短路接地线操作时应该将接地软铜线分相上双眼铜鼻子固定在接地棒上的接电夹(接电夹有固定式和活动式)相应位置上，35KV手握式短路接地线将接地线合相上的单眼铜鼻子固定在接地夹或地针上，构成一套完整的接地线。

将接地夹或地钉接地后再将接地棒挂到母排或线路上，拆除接地线时，必须按程序先拆接电夹，后拆接地夹。

二、三相合相式短路接地线使用注意事项1、要按安全工作规程要求正确选择短路接地线悬挂数量，正确选择悬挂地点，正确使用短路接地线。

2、平口螺旋压紧式短路接地线的选择应能承受悬挂电的最大短路电流，其额定短路电流值不得小于悬挂电的最大故障电流，当不解除除重合闸时，还应考虑二次短路电流冲短路电流冲击对短路接地线额定短路电流值的影响。

3、短路接地线的长度应适合设备尺寸和固定接地点的距离，三相合相式短路接地线其额定短路电流平方和额定时间求积值不小于故障电流平方和故障时间的乘积值。

如接地线的长度小于连接点距离的1.2倍，可导致比型式试验时更严重的应力过长则使短路时工作现过高和接地线强烈摆动。

4、根据方便悬挂短路接地线的要求选择线夹的型式。

接地操作棒的选择应和悬挂点的系统额定电压一致，在悬挂短路接地线时应保证工作人员，接地线和带电设备保持必要的安全距离。

在末挂妥接地线前工作的人员应和待接地导线保持一定安全距离。

5、使用平口螺旋压紧式短路接地线前，经验电确认已停电，设备上无电压后才能进行。

接地线使用方法和注意事项（1）首先根据接地棒的电压等级选择配套的接地软铜线，务必确定配置无误；（2）然后检查接地棒及接地软铜线的外观有无破损，如无开始组装接地线；（3）首先拆掉接地棒上的螺丝，将接地软铜线上的接线端子（一般是红黄绿三色）与接电夹用螺丝连接牢固并确保拧紧，三根接地棒按照同样的方式安装，安装好后连接接地端，接地线一般分合相式和分相式两种，合相式连接1个接地端，分相式需要三根接地软铜线都连接接地端。

组成一套完整的接地线。

（4）短路接地线使用时：要先连接接地端，连接牢固后再挂接接电端（接地棒）；拆除接地线时，必须按程序先拆接电端（接地棒），后拆接地端。

（5）具体操作步骤：A、装设接地线：履行工作票许可手续。

登杆前准备：1）着装要求：穿工作服、绝缘鞋，戴工作手套、戴安全帽；2）检查个人工具是否合格；3）核对线路名称、电杆编号、线路是否停电；4）检查杆体与杆根是否牢固，有无裂纹；接地线地面接地：将接地钉打入土壤，深度不得小于0.6m，或者接地夹夹持牢固接地端，再将接地线接地端与接地棒可靠连结。

B、登杆验电：登杆到合适位置，系好安全带。

先检查验电器、确认验电器完好，然后对线路逐相进行验电。

C、杆上挂接地线：线路经地验明确实无电压后，操作人员立即在验电处挂接地线。

线路的三相全部接地后，操作人员撤离杆塔。

D、拆除接地线：认真核对线路名称、杆号。

检查、确认杆上人员全部下杆，杆上无遗留异物，线路状态符合送电条件。

操作人员登杆到合适位置，系好安全带。

拆除线路上接地线，用吊绳系牢后吊下杆。

拆除上杆全部接地线后，上杆操作人员撤离杆塔。

拆除接地线的接地端，拔出接地棒，清理工作现场。

注意事项：触电，接地不可靠，不验电接地或使用不合格的验电器均会造成危险事故。

接地线正常使用情况下质保一年。

（6）、维护与保管：每次使用前均应认真检查接地线是否完好，软塑铜线应无裸露、断头，螺母无松脱。

否则不得使用。

该产品应保持整洁、干净，不得随地乱摔，注意清洁卫生工作，预防泥沙、脏物进入产品孔隙之中，从而影响接地线正常使用，经受短路电流后的接地线应根据经受短路电流大小和外观检验判断，一般应予报废。

检修设备（线路）时接地线的装设要求及方法接地线就是直接连接地球的线，也可以称为安全回路线，危险时它就把高压直接转嫁给地球，算是一根生命线。

在检修设备（线路）时，当验明设备（线路）确已无电压后，应立即将检修设备（线路）用接地线（或合接地刀闸）三相短路接地。

这是保护工作人员在工作地点防止突然来电的可靠安全措施，同时设备断开部分的剩余电荷亦可因接地而放净。

一、对接地线的要求1.装设接地线应由两人进行（经批准可以单人装设接地线的项目及运行人员除外）。

2.接地线应用多股软裸铜线，其截面积应符合短路电流的要求，但不得小于25mm²（接地线是为了防止突然来电，保护人身安全而装设的，它必须能够承受短路电流的冲击。

如果截面积过小或接触不好，一旦发生短路就会烧断接地线，对工作人员就产生危险，因此规程规定线路上使用的接地铜线截面积不得小于25mm²。

在发电厂及变电站内某些地点还要验算接地线的热稳定性，因为有的地方短路电流值很大，必须使用较大截面积的接地线）。

接地线在每次装设前应经过详细检查。

损坏的接地线应及时修理或更换，禁止使用不符合规定的导线作接地或短路之用。

3.接地线必须使用专用的线夹固定在导体上，禁止用缠绕的方法进行接地或短路。

4.对于可能送电至停电线路或设备的各方面，均应装设接地线或合上接地隔离开关，以做到从电源侧看过去，工作人员均在接地线后面，即在接地线的保护之下进行工作。

当有产生危险感应电压的可能时，需视情况适当增加接地线。

进行线路工作时，除了遵循以上有关原则外，至少应在每个工作班组的工作地段两侧悬挂接地线，线路停电工作一般应在发电厂、变电站内装设接地线（两线一地制变电站等特殊情况除外）。

5.当检修发电厂、变电站的10m及以下母线时，可以只装设一组接地线；而当检修10m以上母线时，则应视连接在母线上的电源进线数、分布情况及感应电压大小适当增设接地线的数量；在门形构架的线路侧进行停电检修时，如工作地点到接地线的距离小于10m，从电源侧看进去工作地点即使在接地线的后面，也允许不再另装设接地线。

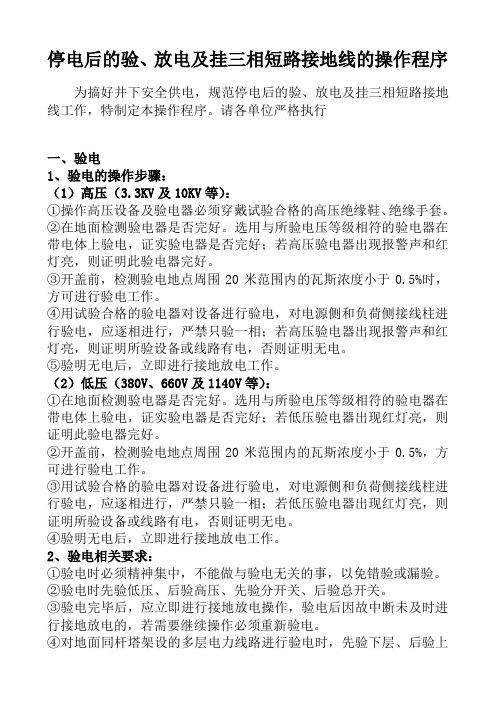

停电后的验、放电及挂三相短路接地线的操作程序为搞好井下安全供电，规范停电后的验、放电及挂三相短路接地线工作，特制定本操作程序。

请各单位严格执行一、验电1、验电的操作步骤：（1）高压（3.3KV及10KV等）：①操作高压设备及验电器必须穿戴试验合格的高压绝缘鞋、绝缘手套。

②在地面检测验电器是否完好。

选用与所验电压等级相符的验电器在带电体上验电，证实验电器是否完好；若高压验电器出现报警声和红灯亮，则证明此验电器完好。

③开盖前，检测验电地点周围20米范围内的瓦斯浓度小于0.5%时，方可进行验电工作。

④用试验合格的验电器对设备进行验电，对电源侧和负荷侧接线柱进行验电，应逐相进行，严禁只验一相；若高压验电器出现报警声和红灯亮，则证明所验设备或线路有电，否则证明无电。

⑤验明无电后，立即进行接地放电工作。

（2）低压（380V、660V及1140V等）：①在地面检测验电器是否完好。

选用与所验电压等级相符的验电器在带电体上验电，证实验电器是否完好；若低压验电器出现红灯亮，则证明此验电器完好。

②开盖前，检测验电地点周围20米范围内的瓦斯浓度小于0.5%，方可进行验电工作。

③用试验合格的验电器对设备进行验电，对电源侧和负荷侧接线柱进行验电，应逐相进行，严禁只验一相；若低压验电器出现红灯亮，则证明所验设备或线路有电，否则证明无电。

④验明无电后，立即进行接地放电工作。

2、验电相关要求：①验电时必须精神集中，不能做与验电无关的事，以免错验或漏验。

②验电时先验低压、后验高压、先验分开关、后验总开关。

③验电完毕后，应立即进行接地放电操作，验电后因故中断未及时进行接地放电的，若需要继续操作必须重新验电。

④对地面同杆塔架设的多层电力线路进行验电时，先验下层、后验上层。

⑤验电时如果需要使用梯子时，应使用绝缘材料的牢固梯子，并应采取必要的防滑措施，禁止使用金属材料梯。

⑥对于地面放电，下雨天气应使用带有防雨罩和防水功能的验电器，禁止使用普通验电器，以避免被淋湿后发生沿面放电或闪络。

电力线路接地线原理及几种错误挂法为确保在停电设备或线路上工作安全，《电业安全工作规程》（DL409－91）规定，停电以后，验明设备或线路不带电，还必须挂接地线，并规定：接地线应有接地和短路导线构成的成套接地线。

成套接地线实质上是三相短路接地线，它由三相短接部分和集中接地线两部分组成。

当装有三相短路接地线时，若发生突然来电，如图1中开关K误投入，这相当于发生了三相短路，短路电流不经入地而在短接线上形成回路。

此时若A、B、C三相的短路电流分别为IKA、IKB、IKC，则流过接地点处的电流：IKO=IKA+IKB+IKC=0而当三相短路接地点处的电压UK=IKOR=0时，即三相短路接地点处和大地同电位。

如忽略短路电流在接地部分的压降，就可以认为接地悬挂处及其后侧（负荷端）也是地电位，也即保证了被保护设备或线路对地电位为零或极低，从而能保证工作人员的安全。

然而，有的电工对短路接地线的原理缺乏认识，因而在实际工作中常常出现以下三种错误做法：l分相单独接地．如图2所示。

在这种接法下，假如开关K误投入，三相短路电流IKA、IKB、IKC将分别从各相接地线流入大地后成闭合回路。

短路电流流经接地电阻R时，将在其上产生一个压降：UK=IKAR=IKBR=IKCR因IKA、IKB、IKC相当大，而R也有一定数据值，故UK可能相当大，而UK又正是加在停电工作设备或线路上的电压，所以是很危险的。

2只在工作的一相划二相上装接地线只在工作的一相上装接地线如图3所示。

由于只挂了单相接地线，当开关K误投入时，相当于单相短路接地。

在大电流接地系统，将有单相短路接地电流从接地电阻R上流过；在小电流接地系统，则有电容电流从接地电阻R上流过。

它们都会在接地电阻R上产生压降，其数值也相当大，而这个压降也正是加在停电设备或线路上的电压，因而也是危险的。

同理，如只在工作的两相上装接地线，如图4所示。

当开关K误投入时，相当于两相短路接地。

在大电流接地系统，将有相当大的短路电流在接地电阻R上产生很高的压降，所以极为危险；在小电流接地系统，也将有单相短路接地时电容电流的一半从接地电阻R上流过，并产生一定的压降，因而也是不安全的。

一再强调不管什么情况下都要以安全为主，或许你电工技术熟练，随便接哪条线都没有影响，但谁也会有不小心的时候，因此作为电工，我们必须把危险系数降到最低。

在用电设备正常情况下地线是绝对没有电的，一般情况下三种电线中地线的电阻也是最小的，当电器因内部绝缘破坏外壳带电或火线不小心碰到配电柜金属带电时，因为地线电阻小，人体电阻大，大部分电流会通过地线流走从而减小电流对我们身体的伤害，地线有时候我们也叫做生命线，所以我们必须先接好地线。

当线路没带负荷时，人体没有和任何导体接触时，用手接触零线是不会感觉到有电的存在。

因为零线在正常情况下是等电位的，也就是不带电。

所以我们此时接完地线后再接零线，因为如果此时先接火线，火线就会经负荷回路在未接零线处带电，此时零线就相当于火线，再次接触带电的零线危险系数增大。

当把地线和零线都接完了，也处理好了接口，这时我们就可以接火线了，此时哪怕不小心触碰到火线接线口，也会因为有零线的作用带走大部分电流，减少对身体的伤害。

从中我们也可以总结出接线的时候先接地线，然后接零线，最后再接危险性最大的火线，拆线的时候反过来。

需要指出的是，不管是带电作业还是不带电作业，都必须按上面顺序接线，不管接的线是否带电，我们最好以不要用手直接触碰，不管是什么线，都当带电来操作。

有绝缘手套或绝缘鞋的穿好，不过低压电工特别是室内的相信没有多少个电工会戴，有些厂里连配都没有配有，都是赤手上阵的。

对于以上内容，给出了一下建议：带电接引，是一项很危险的工作。

一般情况下应该不建议采用带电接引工作。

现在，供电部门10KV供电线路由于有年度考核制度。

即10KV供电线路年度正常停电不能超过3-5次。

因此，在用户新装或事故检修工作时，有时会采用10KV带电接引。

但是，安全措施技术措施以及带电接引的人员和工具是非常周密严格管理的。

低压配电系统或线路，在带电接引工作时，必须具备严格的安全措施和技术措施。

必须要有专业的有一定工作经验的电气工作人员进行此项工作。

接电线的方法接电线是一项常见的家庭电工操作，正确的接线方法不仅可以确保电路的正常运行，还可以保障家庭成员的安全。

下面，我们将介绍一些常见的接电线方法，希望能对大家有所帮助。

首先，我们需要准备好一些工具和材料，包括绝缘剥线钳、螺丝刀、绝缘胶带、电线接头等。

在进行接线之前，一定要确保断开电源，以免发生触电事故。

接线的第一步是剥线，使用绝缘剥线钳将电线的外皮剥开一定长度，露出内部的金属导线。

接着，用螺丝刀将电线接头的螺丝松开，将金属导线插入接头内，并拧紧螺丝，确保电线牢固地固定在接头内部。

在接线完成后，我们需要用绝缘胶带将接头进行包裹，以防止电线接触到外部金属导体而造成短路。

包裹时要确保接头完全被覆盖，不露出任何金属部分。

另外，有些情况下我们可能需要进行电线的延长或连接，这时就需要使用电线连接器。

同样，我们需要先剥开电线的外皮，然后将金属导线插入连接器内部，确保牢固连接，并用绝缘胶带包裹好接头部分。

在接线完成后，一定要进行必要的测试，确保电路连接正常，没有短路或断路现象。

如果需要，可以使用万用表进行测量，以确保电压和电流的正常传输。

最后，接线完成后一定要将电源重新接通，进行必要的试运行，观察电路运行是否正常，有无异常现象。

如果发现异常，一定要及时断开电源，检查接线是否正确，排除故障后再进行重新接通。

总的来说，正确的接电线方法需要注意安全第一，确保电路连接牢固、绝缘完好，避免短路和触电风险。

在进行接线时，一定要仔细操作，确保每一步都符合操作规范，以保障家庭电路的正常运行和家人的安全。

希望以上介绍的接电线方法能够对大家有所帮助，如有任何疑问或需要进一步了解，可以咨询专业电工或相关技术人员。

祝大家在家庭电工操作中能够做到安全、准确，避免不必要的安全风险。

短路接地线的使用方法和注意事项
一、短路接地线的使用方法
1、分相式：“短路接地线”每套三组，每组由导线端线卡、短路线和接地端线卡连接成一体。

使用时分组进行操作。

按规程规定先验电，确认已停电后，首先将接地端线卡，紧固在接地极上，然后按停电线路电压等级，选定操作棒，将导线端线卡挂在导线上。

工作完毕，应先拆除导线端线卡，后拆除接地端线卡。

2、组合式：“短路接地线”由于电压等级不同，线卡组合形式及数量、导线长短也不相同，一般由三只导线端线卡，短路线、接地线及一只接地端线卡组成一份“接地线”。

使用时按规程规定先验电，确认已停电后，将接地端线卡紧固在接地极上，然后按不同电压等级使用相应的操作棒将导线端线卡分别挂在导线上。

（操作棒有固定式和折叠式）拆除时应先拆除导线端线卡，后拆除地线端线卡。

3、经受短路电流后，接地线应做报废处理。

二、短路接地线的使用注意事项
1、工作之前必须检查接地线。

软铜线是否断头，螺丝连接处有无松动，线钩的弹力是否正常，不符合要求应及时调换或修好后再使用。

2、挂接地线前必须先验电，未验电挂接地线是基层中较普遍的习惯性违章行为，在悬挂时接地线体不能和身体接触。

3、在工作地点两段两端悬挂接地线，以免用户倒送电、感应电的可能。

4、在打接地桩时，要拨能借地体能快速疏通事故大电流，保证接地质量。

5、要爱护接地线。

接地线在使用过程中不得扭花，不用时应将软铜线盘好，接地线在拆除后，不得从空中丢下或随地乱摔，要用绳索传递，注意接地线的清洁工作。

6、新工作人员必须经过对接地线使用的培训、学习，考核合格后，方能单独从事接地线操作或使用工作。

接地线的安全使用规定有关接地线的安全使用规定，接地线的选择与使用留意事项，接地线应使用多股软裸铜线，其截面应符合短路电流的要求，制止使用不合规定的导线替代，装设接地线前必需验证设备确无电压，先接接地端，后接导体端。

接地线的安全使用规定1、接地线应使用多股软裸铜线，其截面应符合短路电流的要求，但不得小于 25mm2，接地线必需编号后使用。

2、在使用前应进展认真检查，损坏的局部必需适时修理、更换。

3、制止使用不合规定的导线替代。

接地线必需使用线夹固定，严禁用缠绕的方法进展。

4、装设接地线前必需验证设备确无电压，先接接地端，后接导体端，必需接触良好；拆地线时次序相反，先拆导体端，后拆接地端。

5、装、拆接地线必需使用绝缘棒和绝缘手套。

附1，接地线的使用规定接地线就是直接连接地球的线，也可以称为安全回路线，担忧全时它就把高压直接转嫁给地球，算是一根生命线。

【接地线的安全使用规定】家用电器设备由于绝缘性能不好或使用环境潮湿，会导致其外壳带有确定静电，严峻时会发生触电事故。

为了避开显现的事故可在电器的金属外壳上面连接一根电线，将电线的另一端接入大地，一旦电器发生漏电时接地线会把静电带入到大地释放掉。

另外对于电器维护和修理人员在使用电烙铁焊接电路时，有时会由于电烙铁带电而击穿损坏电器中的集成电路，这一点比较紧要。

使用电脑的伙伴有时也会疏忽主机壳接地，其实给电脑主机壳接根地线，在确定程度上可以防止死机现象的显现。

在电力系统中接地线:是为了在已停电的设备和线路上意外地显现电压时保证工作人员的紧要工具。

按部颁规定，接地线必需是25mm2 以上裸铜软线制成。

电阻要求:高压短路接地线对地电阻要求决议了接地线的品质，一般依照电力行业DLT8792023 技术规定要求每个截面积的接地线对地电阻不的大于以下数值:接线鼻之间测量直流电阻，对于 16mm2，25mm2，35mm2，50mm2，70mm2，95mm2，120mm2 的各种截面，平均每米的电阻值应分别小于1.24m，0.79m，0.56m，0.40m，0.28m，0.21m，0.16m。

正确接地线方法1、它是由绝缘操作杆、接线夹、接线端子、接地软铜线几大部分组成。

2、原理：它就是指在已停电的系统与某个电位基准面之间建立低阻的导电通路。

3、它的安装：在使用接地线前要正确安装，将导线一端接到走行轨接线夹上，一端接到接触轨接线夹上，螺丝要牢固，以确保线不脱落，可正常工作使用。

挂线时应先接接地端验电证实无电后，立即接导体端并保证接触良好，连接可靠。

4、拆线的顺序要与此相反。

装、拆接地线均应使用绝缘棒和戴绝缘手套。

人体不得碰触线或未接地的导线，以防止感应触电。

5、装设的短路时，它和带电设备的距离，考虑接地线摆动的影响，其安全距离应不小于安全工作规程所规定的数值。

6、严禁不用线夹而用缠绕方法进行线短路。

7、实际工作中，它使用的注意事项：(1)工作之前必须检查整套线，软铜线是否有断股，绞线松股，护套是否有破损，夹具螺丝连接处有无断裂或松动，线钩的螺旋是否正常，不符合要求应及时更换或修好后再使用。

(2)挂线前线路必须经验明确无电压后，方可挂，验电时必须使用合格的、与电压等级相符的验电器进行验电。

未验电挂线是基层中较普遍的习惯性违章行为，而验电的目的是确认现场是否已停电，能消除停错电、未停电的人为失误，防止带电挂。

(3)不得将线随意放置，挂在运行线路中的拉线或金属管上。

其接地电阻不稳定，往往太大，不符合技术要求，还有可能使金属管带电，给他人造成危害。

(4)按不同电压等级选用对应规格的线。

这也是容易发生习惯性违章之处，地线的线径要与电气设备的电压等级相匹配。

(5)不准把接地棒线夹接在表面油漆过的金属架或金属板上。

这是在电气设备检修场，所挂接地线时常见的违章现象。

虽然金属与接地系统相连，但油漆表面是绝缘体，油漆厚度的耐压达10 kVmm，可使接地回路不通，失去保护作用。

(6)严禁使用其它金属线代替。

其它金属线接触也不牢固，故障电流会迅速熔化金属线，断开接地回路，危及工作人员生命。

(7)现场工作不得少挂或者擅自变更挂线地点。
