携带型短路接地技术标准携带型短路接地技术是一种用于电气设备维护和操作人员安全的重要技术。
该技术旨在防止电气设备因短路故障而对操作人员造成伤害，保障电气设备的正常运行和操作人员的安全。
本文将对携带型短路接地技术的标准进行详细介绍，以便相关人员更好地了解和应用该技术。
一、携带型短路接地技术的基本原理。
携带型短路接地技术是通过将操作人员身体与地面接地，以降低电气设备短路故障对人体的危害。
在操作人员接地的同时，还需使用特定的工具和设备，确保短路电流能够迅速通过接地线路流入地面，避免对操作人员造成触电伤害。
因此，携带型短路接地技术的标准具有重要的意义，它规定了操作人员的接地方式、接地线路的设计和使用要求，以及相关设备的选用和检测标准。
二、携带型短路接地技术标准的内容。
携带型短路接地技术标准主要包括以下内容：1. 接地线路的设计和选用标准，规定了接地线路的导电材料、截面积、长度和连接方式等要求，以确保接地线路能够有效地将短路电流引入地面，降低对操作人员的伤害。
2. 携带型接地装置的选用和检测标准，规定了携带型接地装置的种类、性能要求和检测方法，确保操作人员能够正确使用和佩戴接地装置，并在需要时能够及时地接地。
3. 操作人员的接地要求，规定了操作人员在进行电气设备维护和操作时应如何正确地接地，包括接地位置、接地姿势和接地时间等要求，以确保接地操作的有效性和安全性。
4. 接地设备的维护和管理要求，规定了接地设备的日常维护和定期检测标准，包括接地线路的绝缘检测、接地装置的性能检测和操作人员的接地操作培训等要求，以确保接地设备的可靠性和安全性。
三、携带型短路接地技术标准的意义。
携带型短路接地技术标准的制定和实施，对于保障电气设备的正常运行和操作人员的安全具有重要的意义。
一方面，它可以规范操作人员的接地操作，提高接地操作的有效性和安全性；另一方面，它可以规范接地设备的选用和管理，保障接地设备的可靠性和安全性。
因此，只有严格遵守携带型短路接地技术标准，才能有效地降低电气设备短路故障对操作人员的伤害，保障电气设备的正常运行和操作人员的安全。
中华人民共和国能源部部标准SD332—89携带型短路接地线技术标准中华人民共和国能源部1989-03-27发布1989-10-01 实施1 总则1.1 本标准适用于已停电的交流输变电系统和电气设备，220～500kV输电线路绝缘架空地线上及在试验室和试验设备上临时装设短路接地用的携带型短路接地线。
1.2 本标准不适用于在直流高压输电设备上所用的携带型短路接地线。
1.3 有关携带型短路接地线的设计、制造、质量检验和使用，均应符合本标准。
当使用于爆炸危险场所还应遵守有关专业规定。
2 定义2.1 携带型短路接地线：将已停电设备临时短路接地用的一种安全用具，它可以制成分相式和组合式(图1、图2)两种。
2.2 携带型短路接地线组成元件：2.2.1 接地线：接地用多股铜质软导线。
2.2.2 短路线：相间短路用多股铜质软导线或铜质(铝质)矩形硬导线。
2.2.3 线夹，包括接线鼻：2.2.3.1 接地端线夹：连接于接地网上或者接地端上的夹持器。
2.2.3.2 导线端线夹：连接于待接地导线上的夹持器。
2.2.3.3 接线鼻：线夹和短路线、接地线间的连接件。
2.2.4 汇流夹：短路线和接地线汇合线夹。
2.2.5 接地操作棒：装在导线端线夹上的绝缘手柄，用以悬挂、装卸线夹之工具。
2.2.6 临时接地极：当线路杆塔无接地装置时，利用金属棒构成的临时接地体。
2.2.7 导线端线夹紧固件。
2.2.8 接地操作棒上的紧固头。
2.2.9 金属棒：由导电材料制成，可以是单节或多节接续，装于导线端线夹和接地操作棒之间，当被接地设备较高和用于架空线路接地时，用以接长短路接地线的部件见图3。
2.3 技术参数：2.3.1 携带型短路接地线的电气特性以额定短路电流I(kA)和额定时间t(s)来表示。
2.3.2 峰值电流I P：在被接地回路突然来电时，瞬变周期内最大电流值。
2.3.4 额定时间：携带型短路接地线承受短路电流的时间额定时间以1s为准。
个人保安(临时防护)地线技术要求:1、携带型短路接地线,每组铜导线长度15米。
2、接地座选择可Ⅰ型。
3、每组接地线导线为纯铜材料,导线截面为16平方。
4、铭牌清晰并注明:出厂日期、型号、电压等级等,所有材料均应符合国家标准要求。
380V接地线技术要求:种类一:一字型,操作杆另外配,1*3+3米 16平方线,带线夹(口径0-40mm)和接地端(带旋转把手)。
带出厂日期、型号、电压等级的铭牌。
种类二:携带型,每组铜导线长度10米,导线端线夹4个,接地端地夹1个;三相分开部分长1.5米,接地座选择可Ⅰ型(即螺栓固定式);每组接地线导线为纯铜材料,导线截面为16平方;铭牌清晰并注明:出厂日期、型号、电压等级等,所有材料均应符合国家标准要求。
20KV接地线技术要求:一字型,4*3+3米,35平方线,带线夹(口径100mm)和接地端(带旋转把手),配置操作杆。
带出厂日期、型号、电压等级的铭牌。
66KV接地线技术要求:一字型,4*3+3米,35平方线,带线夹(口径100mm)和接地端(带旋转把手),配置操作杆。
带出厂日期、型号、电压等级的铭牌。
柜内型10KV接地线技术要求:3+1.5*3米,电容器放电地线单相3米,均带接地操作棒。
母排型10KV接地线技术要求:带接地头,3+3*3米,每组接地线导线为纯铜材料,导线截面为35平方。
铭牌清晰并注明:出厂日期、型号、电压等级等,所有材料均应符合国家相应技术标准。
用于开关柜, 3*3+3米,带接线夹和接地头(线夹口径12cm)。
架空线专用10KV接地线技术要求:每组铜导线长度15米,接地座选择Ⅰ型;每组接地线导线为纯铜材料,导线截面为35平方。
铭牌清晰并注明:出厂日期、型号、电压等级等,所有材料均应符合国家相应技术标准。
环网柜专用10KV接地线技术要求:单管活头平口直插式2*3+4米,带线夹(口径100mm)和接地端(带旋转把手),每组地线配置一根操作杆;每组接地线导线为纯铜材料,导线截面为35平方。

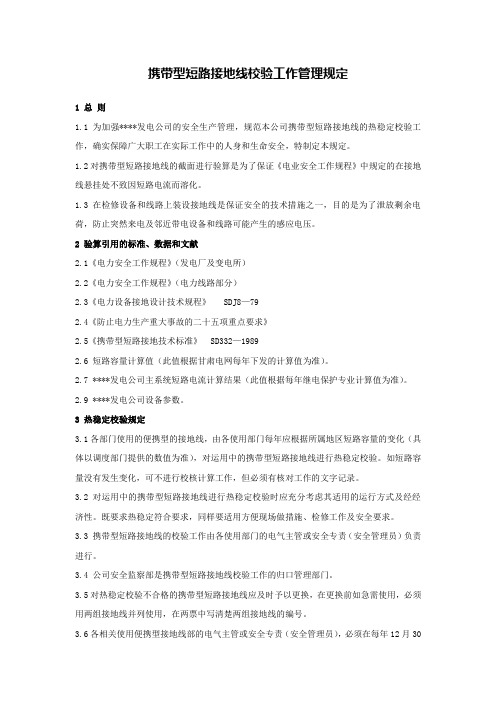

携带型短路接地线校验工作管理规定1 总则1.1 为加强****发电公司的安全生产管理，规范本公司携带型短路接地线的热稳定校验工作，确实保障广大职工在实际工作中的人身和生命安全，特制定本规定。
1.2对携带型短路接地线的截面进行验算是为了保证《电业安全工作规程》中规定的在接地线悬挂处不致因短路电流而溶化。
1.3在检修设备和线路上装设接地线是保证安全的技术措施之一，目的是为了泄放剩余电荷，防止突然来电及邻近带电设备和线路可能产生的感应电压。
2 验算引用的标准、数据和文献2.1《电力安全工作规程》（发电厂及变电所）2.2《电力安全工作规程》（电力线路部分）2.3《电力设备接地设计技术规程》 SDJ8—792.4《防止电力生产重大事故的二十五项重点要求》2.5《携带型短路接地技术标准》 SD332—19892.6 短路容量计算值（此值根据甘肃电网每年下发的计算值为准）。
2.7 ****发电公司主系统短路电流计算结果（此值根据每年继电保护专业计算值为准）。
2.9 ****发电公司设备参数。
3 热稳定校验规定3.1各部门使用的便携型的接地线，由各使用部门每年应根据所属地区短路容量的变化（具体以调度部门提供的数值为准），对运用中的携带型短路接地线进行热稳定校验。
如短路容量没有发生变化，可不进行校核计算工作，但必须有核对工作的文字记录。
3.2对运用中的携带型短路接地线进行热稳定校验时应充分考虑其适用的运行方式及经经济性。
既要求热稳定符合要求，同样要适用方便现场做措施、检修工作及安全要求。
3.3 携带型短路接地线的校验工作由各使用部门的电气主管或安全专责（安全管理员）负责进行。
3.4 公司安全监察部是携带型短路接地线校验工作的归口管理部门。
3.5对热稳定校验不合格的携带型短路接地线应及时予以更换，在更换前如急需使用，必须用两组接地线并列使用，在两票中写清楚两组接地线的编号。
3.6各相关使用便携型接地线部的电气主管或安全专责（安全管理员），必须在每年12月30日前，将本部门携带型短路接地线的校验结果用WORD 文档格式（见附件1）通过OA 系统上报公司安全监察部。
携带型接地线的标准
携带型接地线的标准主要包括以下几个方面：
1.接地线截面应符合短路电流的要求，但不应小于25mm²。
这是为了确保接地
线能够承受可能的短路电流，从而保护设备和人员的安全。
2.必须使用专用的线夹，用以将接地线固定在停电设备上，严禁用缠绕的方法将
停电设备接地或短路。
这是为了确保接地线与设备之间的连接牢固可靠，防止接地线脱落或松动导致的事故。
3.每组接地线均应编号并放在固定地点，存放位置亦应编号，接地线号与存放位
置号必须一致。
这是为了方便管理和使用，确保接地线的正确使用和存放。
此外，携带型接地线还应符合相关的技术标准，如额定电压、电流强度、冲击耐压、泄漏电流、工频耐受性、温升、介质损失、缘电阻等。
这些技术指标是确保接地线在正常使用过程中能够保持良好的性能和安全性的重要保障。
总之，携带型接地线的标准是为了确保接地线的安全性、可靠性和有效性，从而保护设备和人员的安全。
在使用和存放接地线时，应严格遵守相关标准，确保接地线的正确使用和管理。
线管理制度2023-10-30•引言•携带型接地线管理制度概述•携带型接地线使用规定•携带型接地线存储与保养规范•携带型接地线使用培训与考核要求目•监督检查与考核机制•附录（如有）录01引言确保工作人员的人身安全，防止因停电而发生对工作人员的意外伤害。
确保电力设备的安全运行，防止因突然来电而引起的设备损坏或人身伤害。
目的和意义VS•适用于公司内所有需要携带型接地线的场合，包括但不限于线路检修、设备维修、线路停送电等。
适用范围职责与分工安全管理部门负责制定、修改和监督执行本制度。
各电力设备使用部门负责按照本制度使用、保管和回收携带型接地线。
电力设备使用部门负责人应确保本部门人员接受携带型接地线使用培训，并按照培训要求正确使用携带型接地线。
01020302携带型接地线管理制度概述•携带型接地线是指用于防止接触网回流、截断接地电流的设备，是电力系统中重要的安全保护装置。
定义与概念•在电力系统中，携带型接地线对于保障人身安全和设备安全具有至关重要的作用。
如果操作不当或没有及时安装，可能导致触电事故和设备损坏，造成严重的后果。
因此，对于电力工作人员来说，正确使用和保管携带型接地线是必不可少的。
重要性及必要性•携带型接地线管理制度应遵循以下原则•符合国家及行业相关标准、规范要求。
•结合企业实际情况，制定可行的管理制度。
•强化责任意识，明确各级管理人员和操作人员的职责。
•坚持问题导向，针对存在的问题制定相应的管理措施。
•管理目标包括•提高携带型接地线的使用效率，降低误操作风险。
•确保接地线的正确安装、使用和保管，防止损坏或丢失。
•加强培训和教育，提高工作人员的安全意识和操作技能。
•建立完善的检查和考核机制，保证管理制度的有效执行。
管理原则与目标03携带型接地线使用规定使用携带型接地线前，需向所属班组提出使用申请，说明使用时间和目的，并获得班组长的审批。
未经班组长审批，不得私自使用携带型接地线。
使用申请与审批流程使用操作规范使用携带型接地线时，操作人员需严格遵守操作规程，确保操作正确无误。
携带型短路接地线技术标准携带型短路接地线是一种用于电力系统维护和故障处理的重要工具，它能够有效地保护操作人员的安全，降低电力设备的损坏程度，保障电力系统的稳定运行。
为了规范携带型短路接地线的使用，制定了一系列的技术标准，以确保其在实际应用中能够发挥最大的作用。
首先，携带型短路接地线的选材和制造需要符合相关的国家标准和行业标准。
材料的选择应考虑其导电性能、耐磨性和耐腐蚀性，以及在恶劣环境下的可靠性和耐用性。
制造工艺需要严格执行标准要求，确保产品的质量稳定可靠。
其次，携带型短路接地线的外观和结构需要符合标准规定。
产品外观应无明显的缺陷和损伤，标识清晰可见，结构合理稳固，连接部位牢固可靠。
这些都是保证产品在使用过程中能够正常工作的重要因素。
另外，携带型短路接地线的性能指标也是技术标准的重要内容。
包括接地线的导通电阻、耐压能力、承载电流等参数，这些指标直接关系到产品在实际作业中的安全性和可靠性。
因此，技术标准对这些性能指标都有详细的规定和要求。
此外，携带型短路接地线的使用和维护也需要符合相关的技术标准。
操作人员在使用接地线时需要严格按照操作规程进行，确保操作的安全可靠。
同时，定期的检测和维护也是保证接地线性能的重要环节，这些都需要在技术标准中有所规定。
总的来说，携带型短路接地线技术标准的制定是为了保障产品质量，保障操作人员的安全，保障电力系统的正常运行。
只有严格执行技术标准，才能够有效地发挥携带型短路接地线的作用，为电力系统的安全稳定运行提供保障。
在实际应用中，我们需要充分理解和遵守相关的技术标准，确保携带型短路接地线的选用、使用和维护都符合标准要求。
只有这样，我们才能够更好地利用携带型短路接地线，保障电力系统的安全稳定运行。
2024年高压短路接地线在使用中的安全注意事宜1.必须对携带型短路接地线进行定期试验2.不能使用不合格的携带型短路接地线(1)部分携带型短路接地线接线耳截面太小，没有止动限位设计，接头松动，难以保证可靠连接;(2)多股软导线没有护套;(3)接地线杆长度不够;(4)个别线夹损坏，不少产品是原电力部曾通报全国禁用的杂牌厂家生产的接地线;(5)线夹采用弹簧夹挂接;(6)职工自制接地线。
3.短时工作也必须使用短路接地线要严格执行《安规》的规定，装设接地线会增加许多工作量，但对防止突然来电，保障作业人员的人身安全起到至关重要的作用。
在全部或部分停电的设备上工作，停电、验电、装设接地线是保证作业人员生命安全的三项重要技术措施，而且装设接地线是确保人身安全最直接最可靠和最后的一道关卡。
短时工作尽管时间短，一旦来电，人身安全就没有保障，应从根本上解决思想认识问题，不要因为怕麻烦，而拿生命安全作赌注。
4.携带型短路接地线的保管存放要规范把携带型短路接地线放人专门设置的安全工器具室，象保管枪支一样实行对号入座式的存放。
经验表明，对号入座式的保管存放并非仅仅是一种形式，而是搞好开工准备和收工整理的好办法，更重要的是便于对接地线状况进行检查，防止拿不合要求的接地线去用，或者工作结束后漏拆接地线。
因此，、对号入座式的存放值得推广。
绝缘工具应从潮湿地方搬往干燥、通风有防潮装置的地方存放。
同一个厂内不应出现两组同一编号的接地线。
5.核定计算短路接地线截面积根据《携带型短路接地线技术标准》(SD332-xx)，按照承受的短路电流选择携带型短路接地线的截面积，也就是说，要进行各地线悬挂点的临时接地线截面积核定计算，使临时接地线在突然来电情况下能够不熔断，确保作业者的人身安全。
6.接地操作前必须验电操作票上，在挂接地线或合接地刀闸的操作项目之前，应有在停电设备电源出口处三相分别验明无电压的操作项目，这是确保安全的组织措施。
通过验电，可以检验是否有停错电或该停电而未停电的情况发生，是对设备停电的现场确认手续。
携带型短路接地线（含个人保安线）
技术规范
携带型短路接地线采购标准技术规范使用说明
1、本物资采购标准技术规范分为标准技术规范通用部分和标准技术规范专用部分。
2、项目单位根据需求选择所需设备的技术规范。
技术规范通用部分条款、专用部分标准技术参数表和使用条件表固化的参数原则上不能更改。
3、项目单位应按实际要求填写“项目需求部分”。
如确实需要改动以下部分，项目单位应填写专用部分“表8项目单位技术差异表”，并加盖该网、省公司物资部（招投标管理中心）公章，与辅助说明文件随招标计划一起提交至招标文件审查会：
①改动通用部分条款及专用部分固化的参数；
②项目单位要求值超出标准技术参数值范围；
经招标文件审查会同意后，对专用部分的修改形成“项目单位技术差异表”，放入专用部分表8中，随招标文件同时发出并视为有效，否则将视为无差异。
4、投标人逐项响应技术规范专用部分中“1标准技术参数表”、“2项目需求部分”和“3投标人响应部分”三部分相应内容。
填写投标人响应部分，投标人还应对项目需求部分的“项目单位技术差异表”中给出的参数进行响应。
“项目单位技术差异表”与“标准技术参数表”和“使用条件表”中参数不同时，以差异表给出的参数为准。
投标人填写技术参数和性能要求响应表时，如有偏差除填写“表9 投标人技术偏差表”外，必要时应提供证明参数优于招标人要求的相关试验报告。
5、技术规范范本的页面、标题等均为统一格式，不得随意更改。
目录
1 总则 (1)
1.1 一般规定 (1)
1.2 投标人应提供的资质文件 (1)
1.3 工作范围和进度要求 (1)
1.4 对设计图纸、说明书和试验报告的要求 (1)
1.5 标准和规范 (2)
1.6 投标时必须提供的技术数据和信息 (2)
1.7 验收 (2)
2 结构和其他要求 (2)
2.1 铭牌 (2)
3 试验 (3)
3.1 型式试验 (3)
3.2 出厂试验 (3)
4技术服务 (3)
1 总则
1.1 一般规定
1.1.1投标人应具备招标公告所要求的资质，具体资质要求详见招标文件的商务部分。
1.1.2投标人须仔细阅读包括本技术规范（技术规范通用和专用部分）在内的招标文件阐述的全部条款。
投标人提供的产品本体及其附件应符合招标文件所规定的要求，投标人亦可以推荐符合本招标文件要求的类似定型产品，但必须提供详细的技术偏差。
如有必要，也可以在技术投标文件中以“对规范书的意见和同规范书的差异”为标题的专门章节加以详细描述。
1.1.3本招标文件技术规范提出了对工具本体及其附件的技术参数、性能、结构、试验等方面的技术要求。
1.1.4本招标文件技术规范提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，投标人应提供符合本招标文件技术规范引用标准的最新版本标准和本招标文件技术规范要求的全新产品，如果所引用的标准之间不一致或本招标文件技术规范的要求如与投标人所执行的标准不一致时，按要求较高的指标执行。
1.1.5如果投标人没有以书面形式对本招标文件技术规范的条文提出差异，则表示投标人提供的设备完全符合本招标文件技术规范的要求。
如有与本招标文件技术规范要求不一致的地方，必须逐项在“技术差异表”中列出。
1.1.6本招标文件技术规范将作为订货合同的附件，与合同具有同等的法律效力。
本招标文件技术规范未尽事宜，由合同签约双方在合同谈判时协商确定。
1.1.7本招标文件技术规范中涉及有关商务方面的内容，如与招标文件的商务部分有矛盾时，以商务部分为准。
1.1.8本招标文件技术规范中通用部分各条款如与技术规范专用部分有冲突，以专用部分为准。
1.2 投标人应提供的资质文件
投标人在投标文件中应提供下列合格的资质文件，否则视为非响应性投标。
1.2.1同类设备的销售记录填写格式见技术规范专用部分，并提供相应的最终用户的使用情况证明。
1.2.2由权威机构颁发的ISO 9000系列的认证证书或等同的质量保证体系认证证书。
1.2.3履行合同所需的生产技术和生产能力的证明文件。
1.2.4有能力履行合同设备维护保养、修理及其他服务义务的文件。
1.2.5由有资质的第三方见证的同类设备的型式试验报告。
1.2.6所提供的组部件如需向第三方外购时，投标人应详细说明并就其质量做出承诺。
1.3 工作范围和进度要求
1.3.1本招标文件仅适用于技术规范专用部分货物需求一览表中所列的设备。
其中，包括产品本体及其附件的性能、使用和试验等方面的技术要求，以及供货和现场技术服务。
1.3.2技术协议签订时，应确定卖方向买方提交生产进度计划的时限。
卖方应在买方要求的时限内向买方提交详尽的生产进度计划。
1.3.3如生产进度有延误，卖方应及时将延误的原因、产生的影响及准备采取的补救措施等向买方加以解释，并尽可能保证交货的进度。
否则应及时向买方通报，以便买方能采取必要的应对延迟交货的措施。
1.4 对设计图纸、说明书和试验报告的要求
1.4.1 需随设备提供的资料
卖方应免费随设备提供给买方产品使用说明书及注意事项，原则上不少于3份。
1.4.2需提供的试验报告。
卖方应免费随设备提供给买方下列型式试验和出厂试验报告，原则上一式不少于6份。
1.5标准和规范
1.5.1按有关标准、规范或准则规定的合同设备，包括卖方向其他厂商购买的所有组件和设备，都应符合这些标准、规范或准则的要求。
1.5.2表1所列标准中的条款通过本招标文件的引用而成为本招标文件的条款。
凡经修订的标准，其最新版本适用于本招标文件。
表1 卖方提供的产品和附件需要满足的主要标准
1.6 投标时必须提供的技术数据和信息
1.6.1投标人应按技术规范专用部分（标准技术参数表）列举的项目逐项提供技术数据，所提供的技术数据应为保证数据，这些数据将作为合同的一部分。
如与招标人在标准技术参数表中所要求的技术数据有差异，还应写入技术规范专用部分（技术偏差表）中。
1.6.2产品性能、特点和其他需要提供的信息。
1.7 验收
1.7.1 完成合同产品到货后，买方和卖方应检查和确认工作，并签署工作完成证明书，共两份，双方各执一份。
1.7.2合同产品验收，根据本招标文件规定的标准、规程、规范进行。
1.7.3验收时间为到货并通过试验验收后。
在此期间，所有的合同设备都应达到各项运行性能指标要求。
买卖双方可签署合同设备的验收证明书。
该证明书共两份，双方各执一份。
1.7.4如果在质保期内，发生异常，买卖双方应共同分析原因、分清责任，并按合同相关规定执行。
2 结构和其他要求
2.1 铭牌
铭牌应包括以下内容：
1）产品名称、型号；
2）制造厂名（包括国名）；
3）出厂序号；
4）制造年月；
3 试验
根据本技术规范、最新版的国标（GB）、行标（DL）和IEC有关标准及其补充说明，试验应有国家级或国网公司级检测中心出具的详细记载测试数据的正式试验报告，并有买方代表或第三方人员在场监试或见证，并提供产品相应的型式试验报告和出厂试验报告，同时执行下列要求。
3.1型式试验
1）抗拉强度试验
2）屈服强度试验
3）伸长率试验
4）短路电流试验
3.2 出厂试验
1）抗拉强度试验
4技术服务
卖方应按买方要求，提供产品的使用、维护、保管方面的技术服务。
