电工技术及实训模拟试题（含参考答案）一、单选题（共59题，每题1分，共59分）1.三个电阻并联,R1=6Ω R2=3Ω R3=2Ω，总电流I=6A，则I2=(____)A。

A、4B、3C、1D、2正确答案：D2.220V交流电压加在220Ω的电阻上，则电压和电流(____)。

A、电压有效值220V，电流有效值1AB、电压有效值220V，电流最大值1AC、电压最大值220V，电流最大值1AD、电压最大值220V，电流有效值1A正确答案：A3.单相电动机，接在220V的交流电源上，测得电流为10A，功率为1.1kW，则电动机的功率因数为(____)。

A、0.5B、0.6C、0.8D、0.9正确答案：A4.交流电路，电压u=100√2sin(ωt-30°)V，电流i=10√2sin(ωt-90°)A，则电路的功率因数cosφ=(____)。

A、0.5B、0.6C、0.8D、0.9正确答案：A5.RLC串联交流电路发生谐振，若电容电压UC=100V，电阻电压UR=10V，则电路总电压为（____）。

A、80VB、90VC、10VD、110V正确答案：C6.在下列四位科学家中,以其名字命名电流单位的是(____)。

A、瓦特B、安培C、伏特D、焦耳正确答案：B7.RL串联交流电路，总电压与电流的相位关系(____)。

A、电压滞后电流B、电压超前电流C、电压超前电流90°D、电压与电流同相正确答案：B8.RL串联交流电路，电流I=2A,电阻R=8Ω，感抗XL=6Ω，则电压U=(____)。

A、28VB、20VC、16VD、12V正确答案：B9.下列给出的用电器中，连接方式属于串联的是(____)。

A、家用电器与其开关B、道路两旁的路灯C、家中的各种用电器D、教室里照明灯正确答案：A10.一电路元件，电压电流关联方向时，P=UI小于0时，该元件为(____)。

A、发出功率B、吸收功率C、不能确定D、功率为零正确答案：A11.电压u=100√2sin(ωt+80°)V，电流i=√2sin(ωt+20°)A，则电压和电流的相位关系为(____)。

《电工技术基础》考试说明一、考试范围以教育部最新颁布的中等职业学校《电工技术基础与技能》教学大纲为依据，以全国中等职业学校《电工技术基础》（高等教育出版社，刘志平主编）所学的内容为范围，着重考查电工技术基础知识及应用能力。

二、考试内容及要求（一）直流电路基础知识1．掌握电流、电压、电位、电动势、电阻、电能、电功率等基本概念，能运用公式进行计算和单位换算。

2．掌握欧姆定律，能应用欧姆定律分析和解决生产生活中的实际问题。

3．理解电源最大输出功率定理，能计算。

（二）直流电路1．掌握电阻串联、并联、混联电路特点，会计算等效电阻、电压、电流和功率。

2．了解电压表和电流表扩大量程的方法，能进行简单的计算。

3．会计算简单电路中某点的电位。

4．理解支路、节点、回路和网孔的概念。

5．掌握基尔霍夫定律，能应用支路电流法求解两个网孔电路的支路电流。

6．了解电压源与电流源及其等效变换。

7．了解戴维宁定理。

（三）电容器1．理解电容器和电容的基本概念。

2．理解电容器的参数及意义。

3．掌握电容器串联、并联电路的特点，能根据要求正确选择利用电容器串联、并联方式获得合适的电容。

4．了解电容器的电场能。

（四）磁与电磁1．了解磁场、磁力线、磁感应强度、磁通、磁场强度、磁导率等基本概念。

2．掌握电流的磁效应，会应用右手螺旋定则判断长直导体和螺线管的磁场方向。

3．理解磁场对电流的作用，会应用左手定则判断电磁力的方向。

4．理解电磁感应现象，会应用右手定则判断感应电动势的方向。

5．了解电感的概念和主要参数。

6．了解同名端的概念。

（五）正弦交流电路1．理解正弦交流电的概念，掌握正弦交流电的三要素。

2．理解正弦交流电的解析式、波形图和相量图表示方法。

3．掌握纯电阻、纯电感、纯电容电路的电压与电流的大小和相位关系。

4．掌握RL串联、RC串联、RLC串联电路中电压与电流大小和相位关系，能进行简单计算。

5．理解有功功率、无功功率、视在功率和功率因数的概念，会简单计算；了解提高功率因数的意义和方法。

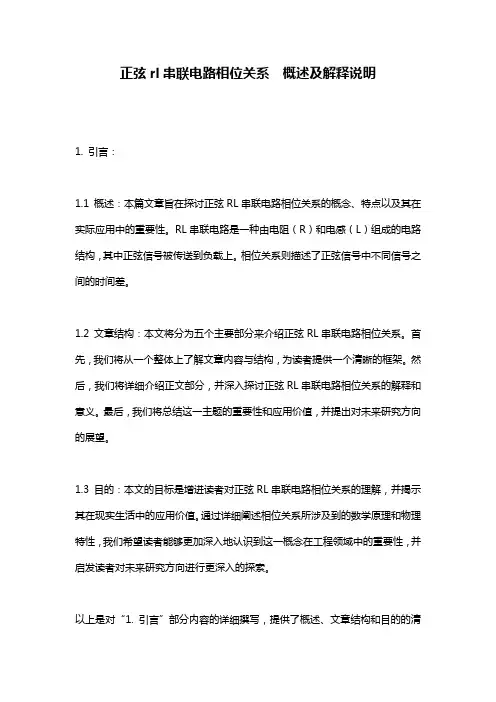

正弦rl串联电路相位关系概述及解释说明1. 引言：1.1 概述：本篇文章旨在探讨正弦RL串联电路相位关系的概念、特点以及其在实际应用中的重要性。

RL串联电路是一种由电阻（R）和电感（L）组成的电路结构，其中正弦信号被传送到负载上。

相位关系则描述了正弦信号中不同信号之间的时间差。

1.2 文章结构：本文将分为五个主要部分来介绍正弦RL串联电路相位关系。

首先，我们将从一个整体上了解文章内容与结构，为读者提供一个清晰的框架。

然后，我们将详细介绍正文部分，并深入探讨正弦RL串联电路相位关系的解释和意义。

最后，我们将总结这一主题的重要性和应用价值，并提出对未来研究方向的展望。

1.3 目的：本文的目标是增进读者对正弦RL串联电路相位关系的理解，并揭示其在现实生活中的应用价值。

通过详细阐述相位关系所涉及到的数学原理和物理特性，我们希望读者能够更加深入地认识到这一概念在工程领域中的重要性，并启发读者对未来研究方向进行更深入的探索。

以上是对“1. 引言”部分内容的详细撰写，提供了概述、文章结构和目的的清晰解释。

2. 正文正文部分将着重介绍正弦RL串联电路以及其相位关系的概念、原理和特点。

我们将讨论RL串联电路中正弦信号的传输过程以及相位关系对电路性能的影响。

首先，正弦RL串联电路是由电阻（R）和电感（L）组成，并且接入一个交流信号源，其中交流信号为正弦波。

这种电路常用于各种通信系统和功率供应中。

因此，理解和研究正弦RL串联电路的相位关系是非常重要的。

在理解相位关系之前，我们需要了解正弦函数的定义与性质。

正弦函数是周期性变化的函数，它具有一定的振幅、频率和相位。

通过分析正弦函数的特点，我们可以更好地理解相位关系在RL串联电路中的应用。

接下来，我们将探讨RL串联电路的特点。

由于电感元件存在于该电路中，它对交流信号产生了额外的影响。

通过对其特性进行分析，我们可以了解到在不同频率下RL串联电路会引起阻抗变化，并且还会导致传输过程中发生相位差。

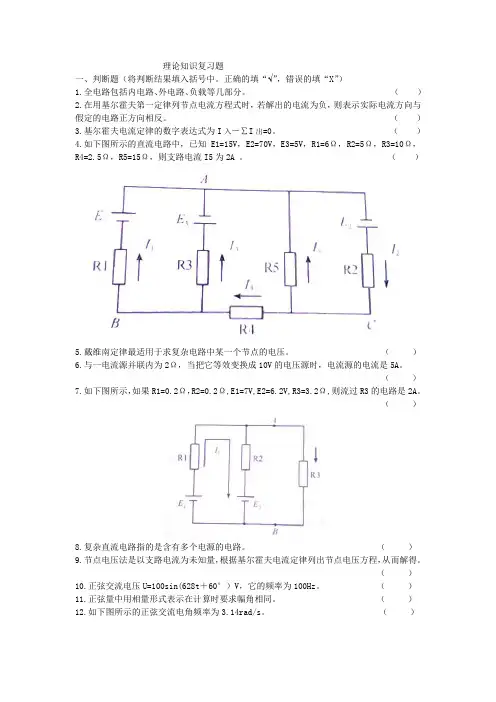

理论知识复习题一、判断题（将判断结果填入括号中。

正确的填“√”，错误的填“X”）1.全电路包括内电路、外电路、负载等几部分。

（）2.在用基尔霍夫第一定律列节点电流方程式时，若解出的电流为负，则表示实际电流方向与假定的电路正方向相反。

（）3.基尔霍夫电流定律的数字表达式为I入－∑I出=0。

（）4.如下图所示的直流电路中，已知E1=15V，E2=70V，E3=5V，R1=6Ω，R2=5Ω，R3=10Ω，R4=2.5Ω，R5=15Ω，则支路电流I5为2A 。

（）5.戴维南定律最适用于求复杂电路中某一个节点的电压。

（）6.与一电流源并联内为2Ω，当把它等效变换成10V的电压源时，电流源的电流是5A。

（）7.如下图所示，如果R1=0.2Ω，R2=0.2Ω,E1=7V,E2=6.2V,R3=3.2Ω,则流过R3的电路是2A。

（）8.复杂直流电路指的是含有多个电源的电路。

（）9.节点电压法是以支路电流为未知量，根据基尔霍夫电流定律列出节点电压方程，从而解得。

（）10.正弦交流电压U=100sin(628t＋60°）V，它的频率为100Hz。

（）11.正弦量中用相量形式表示在计算时要求幅角相同。

（）12.如下图所示的正弦交流电角频率为3.14rad/s。

（）13.某元件两端的交流电压超前于流过它的电流，则该元件为容性负载。

（ )14.RL串联电路的电路总阻为R＋jωL 。

（）15.在下图中，各线圈的电阻和电感、电源端电压、电灯的电阻及交流电的频率均相同，则最亮的电灯是a灯。

（）16.两个阻抗并联的电路的总阻抗为Z=1/Z1＋1/Z2。

( )17.RLC并联电路的谐振条件是ωL=1/ωC。

（）18.三相负载三角形联结时，三个相电压总是等于线电压且三相电流相等。

（）19.在负载星形联结的三相对称电路中，相电流的相位滞后线电压30°。

（）20.三相对称负载，作Δ联结，若每相负载的阻抗为38Ω，接在线电压为380V的三相交流电路中，则电路的线电流为17.3A。

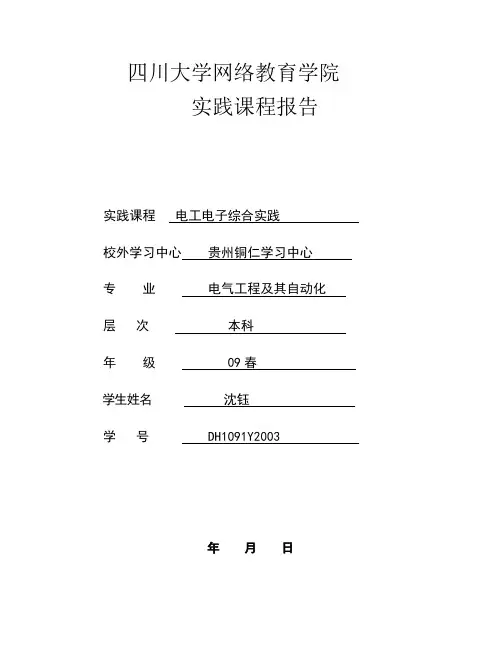

四川大学网络教育学院
实践课程报告
实践课程电工电子综合实践
校外学习中心贵州铜仁学习中心
专业电气工程及其自动化
层次本科
年级 09春
学生姓名沈钰
学号 DH1091Y2003
年月日
实验一：L、C元件上电流电压的相位关系
一、实验目的
1、进一步了角在正弦电压激励下，L、C元件上电流、电压的大小和相位关系，了解电路参数和频率对它们的影响。

2、学习用示波器测量电流、电压相位差的方法。

3、学习用数字相位计进行相位测量。

二、实验内容
1、用示波器分析电感L上电流、电压的数量关系。

测出电感上电流与电压的波形如下图：
信号频率对电感上电流、电压的影响：当信号频率提高时，感抗增大，电压增大，电流下降。

2、用示波器的波形测量法和李沙育图形法测量时，Ul与Il间的相位关系。

（1）电感上电流与电压的波形：
（2）李沙育图形法：
3、用示波器分析C上电源、电压的数量关系
4、用李沙育图形和波形法测UcT Ic之间的相位关系。

5、将测量数据列入表1-1中
三、实验分析和体会
1、用实验数据说明L、C上电流、电压的数值关系。

分析：通过实验数据的分析，可以得出:
电感上的电压与电流之间的关系符合
电容上的电压与电流之间的关系符合
2、结论
通过电感、电阻的串联试验，可得出电感上电压比电流超前90度，通过电容、电阻的串联试验，可得出电容上电流比电压超前90度，另外，信号频率对电感上电流、电压的影响：当信号频繁提高时，感抗增大，电压增大，电流下降；信号频率对电容上电流、电压的影响：当信号频率提高时，容抗减小，电压下降，电流增大。

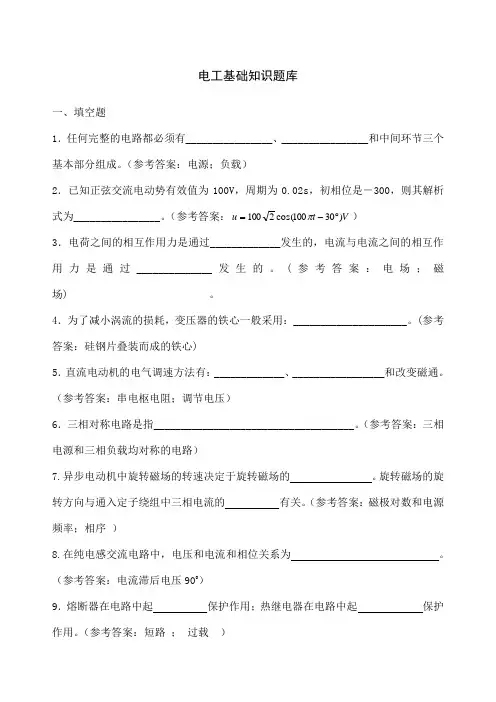

电工基础知识题库一、填空题1．任何完整的电路都必须有________________、________________和中间环节三个基本部分组成。

（参考答案：电源；负载）2．已知正弦交流电动势有效值为100V，周期为0.02s，初相位是－300，则其解析式为________________。

（参考答案：V100︒-2=π）u)t30100cos(3．电荷之间的相互作用力是通过_____________发生的，电流与电流之间的相互作用力是通过______________发生的。

(参考答案：电场；磁场) 。

4．为了减小涡流的损耗，变压器的铁心一般采用：_____________________。

(参考答案：硅钢片叠装而成的铁心)5．直流电动机的电气调速方法有：_____________、_________________和改变磁通。

（参考答案：串电枢电阻；调节电压）6．三相对称电路是指_____________________________________。

（参考答案：三相电源和三相负载均对称的电路）7.异步电动机中旋转磁场的转速决定于旋转磁场的。

旋转磁场的旋转方向与通入定子绕组中三相电流的有关。

（参考答案：磁极对数和电源频率；相序）8.在纯电感交流电路中，电压和电流和相位关系为。

（参考答案：电流滞后电压900）9．熔断器在电路中起保护作用；热继电器在电路中起保护作用。

（参考答案：短路；过载）10. 极化继电器衔铁的偏转方向取决于________________________。

（参考答案：线圈通电产生的磁通方向）11.三相鼠笼式异步电动机，增加负载之后，__________下降，_________增大。

（参考答案：转子转速；转差率）12.与磁场方向垂直的单位面积（1m2）上的磁通量称为_______________。

（参考答案：磁通密度）13.通电线圈中感应电动势的方向与_________________有关。

课后题第一单元：一、判断题：1.在用基尔霍夫第一定律列节点电流方程时，若解出电流为负，则表示实际方向就是假定电流的方向。

（×）2.用支路电流法求解一个具有B条支路N个节点的复杂电路时，应先列出(B-1)个节点电流方程。

（×）3.基尔霍夫第一定律表明，流过任一节点的电流代数和为零。

（√）4.基尔霍夫电压定律的数学表达式为∑E+∑IR=0. （×）5.应用戴维南定理分析有源二端网络的目的是用等效电源代替二端网络。

（√）6.戴维南定理最适用于求复杂电路中某一条支路的电流。

（√）7.复杂电路指的是无法用电阻串，并联关系化简的多回路电路。

（√）8.叠加原理是分析复杂电路的一个重要原理。

（×）9.叠加原理表明，一个多电源复杂电路的计算可以考虑各电源的单独作用，然后再叠加起来。

（√）10.叠加原理只适用于线性电路，可以用来计算电压和电流，但不能用来计算功率。

（√）11.一个电流源的内阻为2Ω，要把它等效变换成10V的电压源，则电流源的电流应为20A。

（×）12.一个电流源的电流是10A，内阻为2Ω，当把它等效变换成电压源时，电压源的电压为20V。

（√）二、单项选择题：1．在用基尔霍夫第一定律列节点电流方程式时，若解出的电流为负，则表示（实际方向与假定的电流正方向相反）。

2.基尔霍夫第一定律是表明（流过任一节点的电流的代数和为零）。

3.基尔霍夫电压定律的数学表达式为（∑IR=∑E）。

4.应用戴维南定理分析有源二端网络的目的是（用等效电源代替二端网络）。

5．一个有源二端网络化简为一个电压源，求内阻时应将有源二端网络内所有恒压源（短路）。

6. 复杂电路指的是（无法用电阻串，并联关系化简的多回路电路）。

7.叠加原理是分析（线性电路）的一个重要原理。

8.支路电流法是以（各支路电流）为未知量，应用基尔霍夫电流定律和电压定律分别对节点和回路列出所需要的方程组。

9.节电电压法是以（节点电压）为未知量，根据基尔霍夫电流定律列出节点方程加以求解。

电路中的电压与电流的关系一、电压、电流的概念电压（U）：电压是指电场力在单位正电荷上的作用力，单位为伏特（V）。

电压是使电路中的自由电荷发生定向移动形成电流的原因。

电流（I）：电流是指单位时间内通过导体横截面的电荷量，单位为安培（A）。

电流是电压作用下，电荷在电路中移动的结果。

二、欧姆定律欧姆定律是描述电路中电压、电流和电阻之间关系的基本定律。

公式为：U = IR，其中U表示电压，I表示电流，R表示电阻。

三、电阻的概念电阻（R）：电阻是导体对电流的阻碍作用，单位为欧姆（Ω）。

电阻的大小与导体的材料、长度、横截面积和温度有关。

四、电路的串并联1.串联电路：串联电路是指电路中各元件依次连接，电流在各个元件中相同，电压分配。

2.并联电路：并联电路是指电路中各元件并行连接，电压在各个元件中相同，电流分配。

五、电压与电流的关系1.线性关系：在理想条件下，电压与电流之间呈线性关系，即电压越大，电流也越大。

2.非线性关系：在实际电路中，电压与电流之间可能存在非线性关系，如二极管、晶体管等元件。

3.电压与电流的相位差：在交流电路中，电压与电流之间存在相位差，称为相位角。

六、电路中的功率1.电功率（P）：电功率是指电路中单位时间内消耗或产生的能量，单位为瓦特（W）。

2.功率公式：P = UI，其中U表示电压，I表示电流。

3.功率因数：功率因数是指有功功率与视在功率的比值，用于描述电路的效率。

七、电压与电流关系的应用1.电压调节：通过变压器等设备，实现电压的升高或降低。

2.电流控制：通过电阻、电容等元件，实现电流大小的控制。

3.电路保护：利用电压与电流的关系，设计过载保护、短路保护等电路。

4.信号处理：在电子电路中，电压与电流的关系用于处理各种信号，如放大、滤波等。

电路中的电压与电流关系是电路学中的基本知识点，掌握欧姆定律、电阻、串并联电路以及功率等概念，能够帮助我们更好地理解和应用电路原理。

在学习过程中，要注重理论联系实际，提高分析和解决问题的能力。

电气春考理论试题及答案一、单项选择题（每题2分，共20分）1. 在三相四线制供电系统中，如果三相负载平衡，则（）。

A. 中性点电压为零B. 中性点电流为零C. 相电压为220VD. 相电流为10A答案：B2. 变压器的工作原理是（）。

A. 电磁感应B. 电流的磁效应C. 电荷的定向移动D. 电流的热效应答案：A3. 星-三角（Y-Δ）变换中，线电流与相电流的关系是（）。

A. 线电流是相电流的1/√3倍B. 线电流是相电流的√3倍C. 相电流是线电流的1/√3倍D. 相电流是线电流的√3倍答案：B4. 直流电动机的转速与（）无关。

A. 磁通量B. 电枢电流C. 负载D. 电源电压答案：D5. 电路的功率因数表示（）。

A. 电路消耗有功功率的能力B. 电路消耗无功功率的能力C. 电路消耗视在功率的能力D. 电路消耗总功率的能力6. 在纯电容电路中，电压与电流的相位关系是（）。

A. 电压滞后电流90°B. 电压超前电流90°C. 电压与电流同相位D. 电压与电流反相位答案：B7. 三相异步电动机的转子转速低于旋转磁场的转速，这种现象称为（）。

A. 同步B. 异步C. 制动D. 锁定答案：B8. 在RL串联电路中，阻尼系数的计算公式是（）。

A. ζ = R/(2L)B. ζ = 2L/RC. ζ = R/LD. ζ = L/R答案：A9. 电流互感器的变流比是指（）。

A. 一次侧电流与二次侧电流的比值B. 二次侧电流与一次侧电流的比值C. 一次侧电压与二次侧电压的比值D. 二次侧电压与一次侧电压的比值答案：A10. 对于一个理想的并联RLC电路，当电源频率增加时，电路的总阻抗将（）。

A. 增加B. 减少C. 不变D. 先增加后减少二、多项选择题（每题3分，共15分）11. 以下哪些因素会影响变压器的铁损？（）A. 铁芯材料B. 磁通密度C. 频率D. 负载电流答案：A B C12. 电动机的启动电流大的原因包括（）。

分析电路中的电压和电流关系在电路中，电压和电流是两个重要的物理量，它们之间存在着密切的关系。

本文将分析电路中的电压和电流关系，并探讨其数学表达式和示例。

一、电路中的电压和电流概念1. 电压：电路中的电压是指单位正电荷的电势能，也可以理解为电流在电路中传输能力的一种体现。

电压通常用字母V表示，单位为伏特（V）。

2. 电流：电路中的电流是指单位时间内电荷通过某一截面的数量，也可以理解为电荷在电路中流动的速度。

电流通常用字母I表示，单位为安培（A）。

二、欧姆定律及其数学表达式在大多数电路中，电压和电流之间遵循欧姆定律的关系，即电压等于电流与电阻的乘积。

数学表达式为：V = I * R其中，V表示电压，I表示电流，R表示电阻。

三、电压和电流关系示例1. 平行电路示例在平行电路中，电流的总和等于各支路电流之和。

例如，一个平行电路由两个电阻为R1和R2的支路组成，接在相同电压源下。

根据欧姆定律，支路1的电压为V1，支路2的电压为V2，分别为总电压V的一部分。

根据欧姆定律，支路1的电流I1 = V1 / R1，支路2的电流I2 = V2 / R2。

而总电流I等于I1 + I2，即I = I1 + I2 = V1 / R1 + V2 / R2。

2. 串联电路示例在串联电路中，电流的大小在各个电阻中保持一致，而电压则分配给各个电阻。

例如，一个串联电路由两个电阻为R1和R2的支路组成，接在相同电流源下。

根据欧姆定律，支路1的电流为I1，支路2的电流为I2，均等于总电流I。

而支路1的电压V1 = I1 * R1，支路2的电压V2 = I2 * R2。

总电压V等于V1 + V2，即V = V1 + V2 = I1 * R1 + I2 * R2。

四、其他电路中的电压和电流关系以上是针对简单电路的电压和电流关系分析，然而，在复杂电路中，电压和电流关系可能更加复杂，涉及到电路的拓扑结构、元件参数等因素。

例如，交流电路中的电压和电流关系需要考虑相位差等因素，非线性电路中的电流和电压关系可能需要使用非线性元件的特性曲线来描述。

rl电路的频率
RL电路（电阻-电感电路）中，频率是个关键参数，它直接影响电路的动态响应。

在直流（DC）状态下，RL电路的行为相对简单，仅表现为电阻与电感串联或并联的直流阻抗。

而在交流（AC）条件下，电感元件会因频率变化而表现出感抗，公式为XL = 2πfL，其中XL是感抗，f是频率，L是电感值。

随着频率增加，感抗XL也会增大，这改变了电路总阻抗，进而影响电流和电压的相位关系及幅度。

RL电路的频率响应表现为幅频特性和相频特性，低频时电流接近与电压同相，随着频率升高，电流相位滞后于电压，且电流幅度受阻抗增加影响而减小。

在RL串联电路中，存在一个自然频率（也称截止频率），在此频率下，电路呈现纯感性，阻抗达到最大值。

首先，对于一个正弦交流电压或电流，其相位角（或称为相位差）通常用$\phi$ 表示，它是指电压和电流之间的相位差。

在一个理想的交流电路中，电压和电流之间的相位差为零，即它们是同相位的。

然而，在实际应用中，由于电路元件的存在，如电阻、电感和电容，电压和电流之间通常存在相位差。

对于纯电阻电路，电压和电流之间的相位差是由电阻决定的，它们之间是同相位的。

对于纯电感电路，电压相对于电流领先$90^\circ$；而对于纯电容电路，电流相对于电压领先$90^\circ$。

在实际的电路中，电压和电流的相位差可以用来分析电路的性质和行为。

例如，通过测量电压和电流的相位差，可以确定电路中的元件是否导致能量的延迟或提前，以及电路的阻抗特性。

在交流电力系统中，电压和电流的相位关系尤其重要，因为它影响到系统的功率因数、效率和稳定性。

例如，功率因数是指有功功率与视在功率之比，它可以用来衡量电路中有功功率的传输效率。

当电压和电流之间的相位差较大时，功率因数会减小，这意味着电路中的能量传输效率降低。

因此，在电力系统中，通常会采取措施来减少电压和电流之间的相位差，以提高系统的功率因数和效率。

电压和电流之间的相位关系对于电路的设计、分析和优化非常重要，特别是在交流电力系统中。

通过理解和控制电压和电流的相位差，可以提高电路的效率和稳定性。
