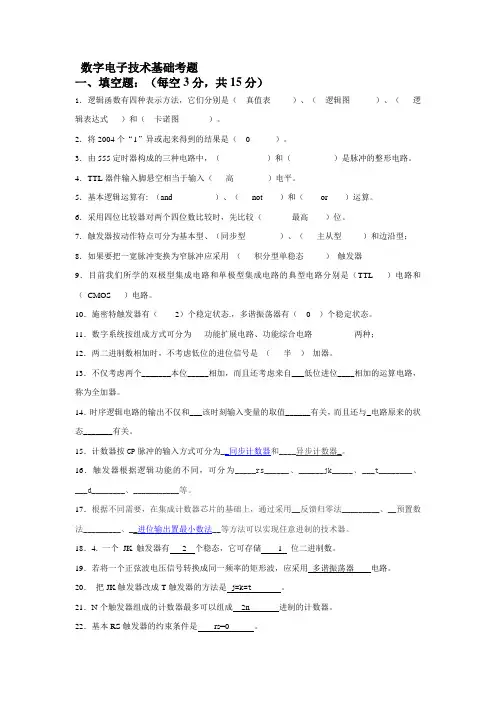

数字电子技术基础考题一、填空题:(每空3分,共15分)1.逻辑函数有四种表示方法,它们分别是(真值表)、(逻辑图)、(逻辑表达式)和(卡诺图)。
2.将2004个“1”异或起来得到的结果是(0 )。
3.由555定时器构成的三种电路中,()和()是脉冲的整形电路。
4.TTL器件输入脚悬空相当于输入(高)电平。
5.基本逻辑运算有: (and )、(not )和(or )运算。
6.采用四位比较器对两个四位数比较时,先比较(最高)位。
7.触发器按动作特点可分为基本型、(同步型)、(主从型)和边沿型;8.如果要把一宽脉冲变换为窄脉冲应采用(积分型单稳态)触发器9.目前我们所学的双极型集成电路和单极型集成电路的典型电路分别是(TTL )电路和(CMOS )电路。
10.施密特触发器有(2)个稳定状态.,多谐振荡器有(0 )个稳定状态。
11.数字系统按组成方式可分为功能扩展电路、功能综合电路两种;12.两二进制数相加时,不考虑低位的进位信号是(半)加器。
13.不仅考虑两个_______本位_____相加,而且还考虑来自___低位进位____相加的运算电路,称为全加器。
14.时序逻辑电路的输出不仅和___该时刻输入变量的取值______有关,而且还与_电路原来的状态_______有关。
15.计数器按CP脉冲的输入方式可分为__同步计数器和____异步计数器_。
16.触发器根据逻辑功能的不同,可分为_____rs______、______jk_____、___t________、___d________、___________等。
17.根据不同需要,在集成计数器芯片的基础上,通过采用__反馈归零法_________、__预置数法_________、__进位输出置最小数法__等方法可以实现任意进制的技术器。
18.4. 一个JK 触发器有 2 个稳态,它可存储 1 位二进制数。
19.若将一个正弦波电压信号转换成同一频率的矩形波,应采用多谐振荡器电路。
(单选题)1: 用二进制异步计数器从0做加法,计到十进制数178,则最少需要()个触发器。
A: 2
B: 6
C: 7
D: 8
正确答案: D
(单选题)2: 由555定时器构成的施密特触发器,改变控制电压Vco时,则()。
A: 改变输出Uo的幅值
B: 改变低电平的UOL数值
C: 改变高电平UOH的数值
D: 改变回差电压
正确答案: D
(单选题)3: 一只四输入端与非门,使其输出为0的输入变量取值组合有__________种。
A: 15
B: 8
C: 7
D: 1
正确答案: D
(单选题)4: 一位8421BCD码译码器的数据输人线与译码输出线组合是____ 。
A: 4:16
B: 1:10
C: 4:10
D: 2:4
正确答案: C
(单选题)5: 逻辑函数的对偶式
A:
B:
C:
D:
正确答案: B
(单选题)6: 欲使D触发器按工作,应使输入D= ( )。
A: 0
B: 1
C: Q
D:
正确答案: D
(单选题)7: 下列四个数中与十进制数(163)10不相等的是()。
A: (A3)16。
数字电子技术基础1一.1.(15分)试根据图示输入信号波形分别画出各电路相应的输出信号波形L1、L2、L3、L4、和L5。
设各触发器初态为“0”。
二.(15分)已知由八选一数据选择器组成的逻辑电路如下所示。
试按步骤分析该电路在M1、M2取不同值时(M1、M2取值情况如下表所示)输出F的逻辑表达式。
八选一数据选择器输出端逻辑表达式为:Y=Σm i D i,其中m i是S2S1S0最小项。
三.(8分)试按步骤设计一个组合逻辑电路,实现语句“A>B”,A、B均为两位二进制数,即A (A1、A0),B(B1、B0)。
要求用三个3输入端与门和一个或门实现。
四.(12分)试按步骤用74LS138和门电路产生如下多输出逻辑函数。
74LS138逻辑表达式和逻辑符号如下所示。
五.(15分)已知同步计数器的时序波形如下图所示。
试用维持-阻塞型D触发器实现该计数器。
要求按步骤设计。
六.(18分)按步骤完成下列两题1.分析图5-1所示电路的逻辑功能:写出驱动方程,列出状态转换表,画出完全状态转换图和时序波形,说明电路能否自启动。
2.分析图5-2所示的计数器在M=0和M=1时各为几进制计数器,并画出状态转换图。
图5-1图5-2七.八.(10分) 电路下如图所示,按要求完成下列问题。
1.指出虚线框T1中所示电路名称.2.对应画出V C 、V 01、A 、B 、C 的波形。
并计算出V 01波形的周期T=?。
数字电子技术基础2一.(20分)电路如图所示,晶体管的β=100,Vbe=0.7v 。
(1)求电路的静态工作点;(2) 画出微变等效电路图, 求Au 、r i 和r o ;(3)若电容Ce 开路,则将引起电路的哪些动态参数发生变化?并定性说明变化趋势. 二.(15分)求图示电路中a U 、bU 、b U 、c U 及L I 。
三.(8分)逻辑单元电路符号和具有“0”、“1”逻辑电平输入信号X 1如下图所示,试分别画出各单元电路相应的电压输出信号波形Y 1、Y 2、Y 3。
数字电子技术基础试卷试题答案汇总数字电子技术基础试题(二)一、填空题 : (每空1分,共10分)1.八进制数 (34.2 ) 8 的等值二进制数为(11100.01 ) 2 ;十进制数 98 的8421BCD 码为(10011000 ) 8421BCD 。
2 . TTL 与非门的多余输入端悬空时,相当于输入高电平。
3 .下图所示电路中的最简逻辑表达式为。
AB4. 一个 JK 触发器有两个稳态,它可存储一位二进制数。
5. 若将一个正弦波电压信号转换成同一频率的矩形波,应采用多谐振荡器电路。
6. 常用逻辑门电路的真值表如表1所示,则 F 1 、 F 2 、 F 3 分别属于何种常用逻辑门。
表 1A B F 1 F 2 F 30 0 1 1 00 1 0 1 11 0 0 1 11 1 1 0 1F 1 同或;F 2 与非门;F 3 或门。
二、选择题: (选择一个正确答案填入括号内,每题3分,共30分 )1、在四变量卡诺图中,逻辑上不相邻的一组最小项为:(D )A、m 1与m 3B、m 4与m6C、m 5 与m 13D、m 2 与m 82、 L=AB+C 的对偶式为:(B )A 、 A+BC ;B 、( A+B )C ; C 、 A+B+C ;D 、 ABC ;3、半加器和的输出端与输入端的逻辑关系是(D )A、与非B、或非C、与或非D、异或4、 TTL 集成电路 74LS138 是3 / 8线译码器,译码器为输出低电平有效,若输入为 A 2 A 1 A 0 =101 时,输出:为(B )。
A . 00100000 B. 11011111 C.11110111 D. 000001005、属于组合逻辑电路的部件是(A )。
A、编码器B、寄存器C、触发器D、计数器6.存储容量为8K×8位的ROM存储器,其地址线为(C )条。
A、8B、12C、13D、147、一个八位D/A转换器的最小电压增量为0.01V,当输入代码为10010001时,输出电压为(C )V。
数字电子技术基础期末考试试卷 课程名称 数字电子技术基础A 卷 考试形式 闭 卷 考核类型 考试 本试卷共 4 大题,卷面满分100分,答题时间120分钟。
一、填空题:(每小题2分,共10分) 1.二进制数(1011.1001)2转换为八进制数为 (13.41) ,转换为十六进为 B9 。
2.数字电路按照是否具有记忆功能通常可分为两类: 组合逻逻辑电路 、 时序逻辑电路 。
3.已知逻辑函数F =A ⊕B ,它的与非-与非表达式为 ,或与非表达式为 。
4.5个变量可构成 32 个最小项,变量的每一种取值可使 1 个最小项的值为1。
5.555定时器构成的施密特触发器,若电源电压=12V ,电压控制端经0.01µF 电容接地,则上触发电平= V ,下触发电平–= V 。
二、化简题:(每小题10分,共20分) 1.用代数法将下面的函数化为最简与或式:·[ABD BC BD A +++()D] 2. 用卡诺图法将下列函数化简为最简与或式: F(A 、B 、C 、D)=∑m (0,2,4,5,7,13)+∑d(8,9,10,11,14,15)三、分析题:(每小题10分,共40分)得分评卷人1.试分析题1图所示逻辑电路,写出逻辑表达式和真值表,表达式化简后再画出新的逻辑图。
2.74161组成的电路如题 2 图所示,分析电路,并回答以下问题: (1)画出电路的状态转换图(Q3Q2Q1Q0); (2)说出电路的功能。
(74161的功能见表) 题 2 图………………………密……………………封…………………………装…………………订………………………线………………………3.分析如题3图所示由边沿触发器组成的时序逻辑电路,写出电路的驱动方程、状态方程,画出状态转换图。
题3图4. 图4是用555定时器构成的压控振荡器,试分析输入控制电压和振荡频率之间的关系。
当v升高时输出的频率是升高还是降低?I题4图四、设计题:(每小题10分,共30分)得分评卷人1. 请用一片4线-16线译码器74154和适量的与非门设计一个能将8421码转换为2421码的码转换器。
2.1由TTL门组成的电路如图2.1所示,已知它们的输入短路电流为I is =1.6mA,高电平输入漏电流I iH=40。
试问:当A=B=1时,G1的灌电流(拉,灌)为3.2mA;A=0时,G1的拉电流(拉,灌)为120。
2.2图2.2中示出了某门电路的特性曲线,试据此确定它的下列参数:输出高电平U OH=3V;输出低电平U OL=0.3V;输入短路电流I iS=1.4mA;高电平输入漏电流I iH=0.02mA;阈值电平U T=1.5V;开门电平U ON= 1.5V;关门电平U OFF=1.5V;低电平噪声容限U NL=1.2V;高电平噪声容限U NH=1.5V;最大灌电流I OLmax=15mA;扇出系数N=10.2.3TTL门电路输入端悬空时,应视为高电平;(高电平,低电平,不定)此时如用万用表测量其电压,读数约为1.4V(3.6V,0V,1.4V)。
2.4CT74、CT74H、CT74S、CT74LS四个系列的TTL集成电路,其中功耗最小的为CT74LS;速度最快的为CT74S;综合性能指标最好的为CT74LS。
2.5CMOS门电路的特点:静态功耗极低(很大,极低);而动态功耗随着工作频率的提高而增加(增加,减小,不变);输入电阻很大(很大,很小);噪声容限高(高,低,等)于TTL门。
2.6集电极开路门(OC门)在使用时须在输出与电源之间接一电阻(输出与地,输出与输入,输出与电源)。
2.72.8若G2的悬空的输入端接至0.3V,结果如下表2.9输入悬空时为高电平,M=“0”,V M=0.2V,三态门输出为高阻,M 点电位由后面“与或非”门的输入状态决定,后面与门中有一输入为0,所以V M=0V。
2.102.11上图中门1的输出端断了,门2、3、4为高电平输入,此时V M=1.6V 左右。
2.12不能正常工作,因为不能同时有效,即不能同时为低电平。
2.13图为由TTL“与非”门组成的电路,输入A、B的波形如图所示,试画出V0的波形。

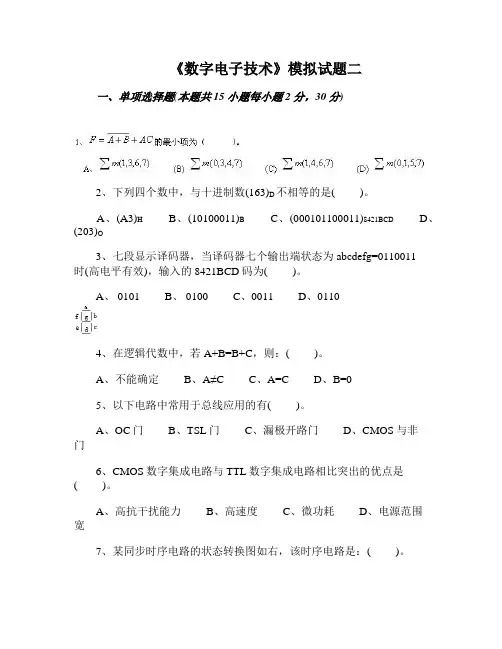

《数字电子技术》模拟试题二一、单项选择题(本题共15小题每小题2分,30分)2、下列四个数中,与十进制数(163)D不相等的是( )。
A、(A3)HB、(10100011)BC、(000101100011)8421BCDD、(203)O3、七段显示译码器,当译码器七个输出端状态为abcdefg=0110011时(高电平有效),输入的8421BCD码为( )。
A、 0101B、 0100C、0011D、01104、在逻辑代数中,若A+B=B+C,则:( )。
A、不能确定B、A≠CC、A=CD、B=05、以下电路中常用于总线应用的有( )。
A、OC门B、TSL门C、漏极开路门D、CMOS与非门6、CMOS数字集成电路与TTL数字集成电路相比突出的优点是( )。
A、高抗干扰能力B、高速度C、微功耗D、电源范围宽7、某同步时序电路的状态转换图如右,该时序电路是:( )。
A、同步四进制计数器B、同步六进制计数器C、同步八进制计数器D、同步五进制计数器10、下列逻辑电路中为时序逻辑电路的是( )。
A、变量译码器B、加法器C、数码寄存器D、数据选择器11、有一组代码需暂时存放,应选用( )。
A、计数器B、编码器C、触发器D、寄存器12、一片32M×8存储容量的只读存储器(ROM),答案正确的是( )。
A、有32条地址线和8条数据线B、有28条地址线和1条数据线C、有25条地址线和8条数据线D、都不对13、将正弦波变换为矩形波,需选用( )。
A、施密特触发器B、多谐振荡器C、双稳态触发器D、单稳态触发器14、十进制数25用8421BCD码表示为( )。
A、10 101B、0010 0101C、100101D、1010115、与八进制数(47.3)8等值的数为( )。
A、(100111.011)2B、(27.8)16C、(27.3 )16D、(100111.11)2二、判断题(本题共10小题,每题2分,共20分)( )1、在二进制与8421BCD码的转换中,有下列关系:(FF)H=(11111111)8421BCD( )2、二进制代码1001和1000都可以表示十进制数8。

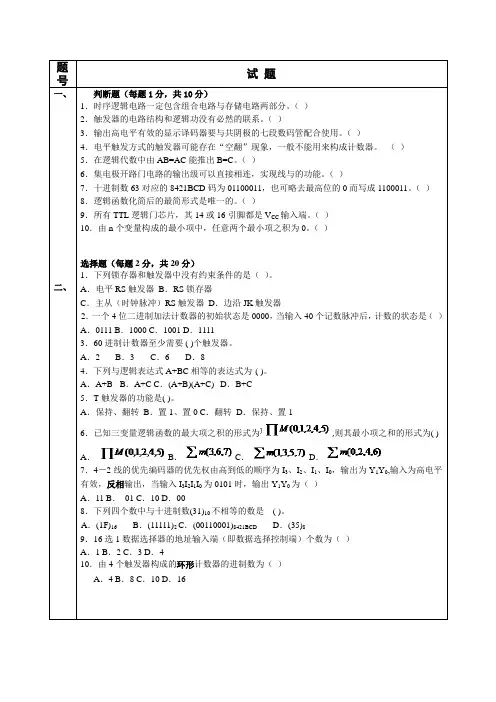

.已知三变量逻辑函数的最大项之积的形式为..
试题
填空题(每题3分,共18分)
1.有一移位寄存器,高位在左,低位在右,欲将存放在该移位寄存器中的二进制数除以十进制数4,则需要将该移位寄存器中
的数()移()位,需要()个移位脉冲。
2.4K*1的RAM有()根地址线,()根数据线,要扩展成8K*8的RAM,需要4K*1的RAM()片。
3.三态门中的“三态”指的是()、()和高阻态;现有8个三态门的输出连接在同一根总线上,则在任何时刻,至少有()个三态门处于高阻态。
4.由3个触发器构成的扭环形计数器,为()进制计数器,若时钟频率为6KHz,则此环形计数器输出信号的频率为()5.根据对偶规则,直接写出的对偶式为()。
6.函数在()时发生冒险现象,属于()冒险(填1或0),而通过添加冗余项()可以消除其中的冒险现象。
题(每题6分,共12分)
1.用逻辑代数公式化简
2.用卡诺图法化简逻辑函数
分析设计题(1题12分,2题14分,3题14分,共40分)
1.74LS161是四位二进制加法计数器,具有异步清零、同步预置数、保持和计数的功能,请分别分析图1(a)、(b)所示电路实现的是几进制计数器,并画出对应的状态转换图。
图1。
数字电子技术基础1一.1.(15分)试根据图示输入信号波形分别画出各电路相应的输出信号波形L1、L2、L3、L4、和L5.设各触发器初态为“0”。
二.(15分)已知由八选一数据选择器组成的逻辑电路如下所示。
试按步骤分析该电路在M1、M2取不同值时(M1、M2取值情况如下表所示)输出F的逻辑表达式.八选一数据选择器输出端逻辑表达式为:Y=Σm i D i,其中m i是S2S1S0最小项.三.(8分)试按步骤设计一个组合逻辑电路,实现语句“A〉B”,A、B均为两位二进制数,即A(A1、A0),B(B1、B0)。
要求用三个3输入端与门和一个或门实现.四.(12分)试按步骤用74LS138和门电路产生如下多输出逻辑函数.74LS138逻辑表达式和逻辑符号如下所示。
五.(15分)已知同步计数器的时序波形如下图所示。
试用维持—阻塞型D触发器实现该计数器。
要求按步骤设计。
六.(18分)按步骤完成下列两题1.分析图5—1所示电路的逻辑功能:写出驱动方程,列出状态转换表,画出完全状态转换图和时序波形,说明电路能否自启动.2.分析图5—2所示的计数器在M=0和M=1时各为几进制计数器,并画出状态转换图。
图5—1图5—2七.八.(10分)电路下如图所示,按要求完成下列问题。
1.指出虚线框T1中所示电路名称。
2.对应画出V C、V01、A、B、C的波形。
并计算出V01波形的周期T=?。
数字电子技术基础2一.(20分)电路如图所示,晶体管的β=100,Vbe=0。
7v。
(1)求电路的静态工作点;(2) 画出微变等效电路图,求Au、r i和r o;(3)若电容Ce开路,则将引起电路的哪些动态参数发生变化?并定性说明变化趋势。
二.(15分)求图示电路中、、、及。
三.(8分)逻辑单元电路符号和具有“0"、“1”逻辑电平输入信号X1如下图所示,试分别画出各单元电路相应的电压输出信号波形Y1、Y2、Y3。
设各触发器初始状态为“0"态。
数字电子技术基础试题及答案一、选择题(共10题,每题2分,共20分)1. 以下哪个不是数字电子技术的基本组成部分?A. 逻辑门B. 计数器C. 模拟电路D. 地址译码器答案:C2. 下列哪个不是数字信号的特点?A. 离散B. 可逼近C. 定常D. 自补偿答案:D3. 在输出位备选的半加器中,按照大端法标识,S和C表示()A. 两个输入并且输出B. 和输入X、Y相关的一个输入和一个输出端C. 两个输入和一个输出端D. 一个输入和一个输出端答案:C4. 如图所示,用所给的逻辑门组合电路,若输入A、B分别为1、0,则输出Y的真值表达式是()A. A + BB. ABC. A - BD. A/B答案:A5. 下列哪个不属于触发器的类型?A. D触发器B. T触发器C. JK触发器D. MS触发器答案:D6. 在数字系统中,当输入的激励信号是一个脉冲信号时,输出的响应包括()A. 自动输出B. 行波C. 驻波D. 绝对值答案:B7. X = AB + CD,可以化简为A. X = (A + C)(C + D)B. X = (AC + CD)(CD)C. X = (ACD)(CD)D. X = (ACD)答案:D8. 在字长为8位的字级操作中,运算结果已知,现有A = 10101010,B = 01010101,若用A、B进行按位异或运算,结果为()A. 10101010B. 11111111C. 00000000D. 01010101答案:B9. 一个加法器的两个输入都为0,则请问输出是否为0?A. 是B. 否答案:A10. 将输出信号复制回输入端,称为()A. 反馈B. 进位C. 脉冲D. 主导答案:A二、填空题(共5题,每题4分,共20分)1. 在数字电路中,与门的基本逻辑操作是______________。
答案:乘法2. 在加法器中,当加法的结果超出了加法器的位宽时,称为_____________。
数字电子技术试题及答案(2)一、填空题1、写出带符号位的8位二进制数(包括符号位)表示(-53)10的原码( ), 补码( )。
2、TTL 门电路74LS 系列参数为:V U IH 2min =, V U IL 8.0max =,V U OH 7.2min =,VU OL 5.0max =。
则输入低电平噪声容限为( );高电平噪声容限为( )。
3、由发光二极管组成的七段数码管,当采用共阴极接法时,若a ~g=1101101,则显示的字符是( )。
4、优先编码器74LS148输入为'0I ~'7I ,输出为'2Y 、'1Y 、'0Y 。
当使能输入端'0S =,输入信号'''1560I I I ===,其他输入为1时,输出'''210Y Y Y 应为( )。
5、某逻辑门电路如下所示,则输出信号F=( )。
6、一个4位移位寄存器原来的状态为0000,如果串行输入始终为1,则经过 4个移位脉冲后,寄存器的状态为( )。
7、设计一个模6的计数器至少需要( )个触发器。
8、一个石英晶体多谐振荡器的晶体元件谐振频率是10MHz ,其电容为47pF ,电阻为10K Ω,则该电路输出信号的频率是( )Hz 。
9、在A/D 转换过程中,将幅值上、时间上离散的阶梯电平统一归并到最邻近的指定电平的过程称为( )。
10、如下图所示电路的输出函数式Y=( )。
B二、选择题1、下列一组数中的最大数为( )。
A 、(13)10B 、(1110)2C 、(10)16D 、(17)82、输入信号为A 、B ,输出为Y ,( )门电路能实现如图所示的逻辑关系。
A 、与非B 、或非C 、异或D 、同或3、在四变量卡诺图中,逻辑上不相邻的一组最小项为( )。
A 、m1与m3 B 、m4与m6 C 、m5 与m13 D 、m2 与m84、下列TTL 电路中,输出端可实现“线与”关系的是( )。
数字电子技术基础第二版赵建周课后答案1、数字放行的英文简称是() [单选题] *A、DCL(正确答案)B、DATISC、ACARSD、ADS-B2、数字放行与电子进程单联合运行模式又称() [单选题] *A、非引接模式B、引接模式(正确答案)C、独立模式3、引接模式使用的放行终端是() [单选题] *A、数字放行塔台终端B、电子进程单放行终端(正确答案)C、塔台主任席4、数字放行引接模式的飞行计划来源() [单选题] *A、数据转发平台B、电子进程单系统(正确答案)C、28所D、2所5、数字放行非引接模式的飞行计划来源() [单选题] *A、数据转发平台(正确答案)B、电子进程单系统C、28所D、2所6、地空数据链的VHF频率是() [单选题] *A、128.45MHzB、131.75MHzC、131.45MHz(正确答案)D、121.7MHz7、机组发送的放行请求报文是() [单选题] *A、RCD(正确答案)B、FSMC、CLDD、CDA8、管制员发送的放行批复报文是() [单选题] *A、RCDB、FSMC、CLD(正确答案)D、CDA9、对于管制员发送的放行批复,机组确认无误后发送的复诵确认报文是() [单选题] *A、RCDB、FSMC、CLDD、CDA(正确答案)10、以下哪个是地空数据链自动发送的报文() [单选题] *A、RCDB、FSM(正确答案)C、CLDD、CDA11、电子进程单系统在航班起飞()分钟向数字放行系统发送IFPL报文() [单选题] *A、15B、30C、45(正确答案)D、6012、电子进程单系统FDP服务器是()程序处理数字放行信息 [单选题] *A、FDPB、PDC(正确答案)C、TCP_IPD、GATE13、电子进程单系统启用数字放行功能的开关在()席位 [单选题] *A、主任席(正确答案)B、东放行C、东地面D、管制席14、电子进程单系统是由()服务器将信息转换向数字放行发送信息。
数字电子技术基础试题及答案一、选择题(每题2分,共20分)1. 在数字电路中,最基本的逻辑关系有哪三种?A. 与、或、非B. 与、异或、同或C. 与、或、异或D. 同或、异或、非2. 一个二进制数1011转换为十进制数是多少?A. 9B. 10C. 11D. 123. 下列哪个不是数字电路的特点?A. 速度快B. 稳定性好C. 可编程D. 体积大4. 逻辑门电路中的“与门”(AND gate)的输出为高电平的条件是什么?A. 所有输入均为高电平B. 至少有一个输入为高电平C. 所有输入均为低电平D. 至少有一个输入为低电平5. 触发器的主要用途是什么?B. 进行算术运算C. 进行逻辑判断D. 放大信号6. 以下哪个是组合逻辑电路的特点?A. 有记忆功能B. 没有记忆功能C. 需要时钟信号D. 可以进行数据存储7. 一个完整的数字系统通常包括哪些部分?A. 微处理器、存储器、输入/输出接口B. 微处理器、电源、输入/输出接口C. 存储器、电源、输入/输出接口D. 微处理器、存储器、显示器8. 以下哪个是数字电路中的计数器的功能?A. 计数B. 分频C. 放大D. 编码9. 一个数字电路设计中,若要实现一个逻辑表达式 A'BC + AB'C',应该使用哪种逻辑门?A. 与门B. 或门C. 非门D. 异或门10. 以下哪个是数字电路中的寄存器的功能?B. 进行算术运算C. 进行逻辑判断D. 放大信号二、填空题(每题2分,共20分)11. 数字电路中最基本的逻辑关系包括________、________和________。
12. 一个二进制数1101转换为十进制数是________。
13. 数字电路与模拟电路相比,具有________、________和________等优点。
14. 在数字电路中,若要实现一个逻辑表达式 A + B,应该使用________门。
15. 触发器是一种________电路,用于存储________。
《数字电子技术基础》试题一一、 填空题(22分 每空2分)1、=⊕0A , =⊕1A 。
2、JK 触发器的特性方程为: 。
3、单稳态触发器中,两个状态一个为 态,另一个为 态.多谐振荡器两个状态都为 态, 施密特触发器两个状态都为 态.4、组合逻辑电路的输出仅仅只与该时刻的 输入 有关,而与 电路原先状态 无关。
5、某数/模转换器的输入为8位二进制数字信号(D 7~D 0),输出为0~25.5V 的模拟电压。
若数字信号的最低位是“1”其余各位是“0”,则输出的模拟电压为 。
6、一个四选一数据选择器,其地址输入端有 个。
二、 化简题(15分 每小题5分)用卡诺图化简逻辑函数,必须在卡诺图上画出卡诺圈1)Y (A,B,C,D )=∑m (0,1,2,3,4,5,6,7,13,15)2)∑∑+=)11,10,9,3,2,1()15,14,13,0(),,,(d m D C B A L 利用代数法化简逻辑函数,必须写出化简过程3)__________________________________________________)(),,(B A B A ABC B A C B A F +++=三、 画图题(10分 每题5分)据输入波形画输出波形或状态端波形(触发器的初始状态为0). 1、2、四、 分析题(17分)1、分析下图,并写出输出逻辑关系表达式,要有分析过程(6分)2、电路如图所示,分析该电路,画出完全的时序图,并说明电路的逻辑功能,要有分析过程(11分)五、设计题(28分)1、用红、黄、绿三个指示灯表示三台设备的工作情况:绿灯亮表示全部正常;红灯亮表示有一台不正常;黄灯亮表示两台不正常;红、黄灯全亮表示三台都不正常。
列出控制电路真值表,要求用74LS138和适当的与非门实现此电路(20分)A B C R Y G0 0 0 0 0 1 0 1 00 1 11 0 0 1 0 1 1 1 0 1 1 1 1 1 0 0 1 00 1 01 0 00 1 01 0 0 1 0 0 0 0 11)根据题意,列出真值表由题意可知,令输入为A 、B 、C 表示三台设备的工作情况,“1”表示正常,“0”表示不正常,令输出为R ,Y ,G 表示红、黄、绿三个批示灯的 状态,“1”表示亮,“0”表示灭。
.已知三变量逻辑函数的最大项之积的形式为..
试题
填空题(每题3分,共18分)
1.有一移位寄存器,高位在左,低位在右,欲将存放在该移位寄存器中的二进制数除以十进制数4,则需要将该移位寄存器中
的数()移()位,需要()个移位脉冲。
2.4K*1的RAM有()根地址线,()根数据线,要扩展成8K*8的RAM,需要4K*1的RAM()片。
3.三态门中的“三态”指的是()、()和高阻态;现有8个三态门的输出连接在同一根总线上,则在任何时刻,至少有()个三态门处于高阻态。
4.由3个触发器构成的扭环形计数器,为()进制计数器,若时钟频率为6KHz,则此环形计数器输出信号的频率为()5.根据对偶规则,直接写出的对偶式为()。
6.函数在()时发生冒险现象,属于()冒险(填1或0),而通过添加冗余项()可以消除其中的冒险现象。
题(每题6分,共12分)
1.用逻辑代数公式化简
2.用卡诺图法化简逻辑函数
分析设计题(1题12分,2题14分,3题14分,共40分)
1.74LS161是四位二进制加法计数器,具有异步清零、同步预置数、保持和计数的功能,请分别分析图1(a)、(b)所示电路实现的是几进制计数器,并画出对应的状态转换图。
图1。
