光伏并网调试方案设计

1MW光伏并网技术方案光伏并网技术方案是指太阳能光伏系统将产生的电能通过逆变器转换为交流电，并与电网进行连接，实现电能的互相输送和共享。

1MW光伏并网技术方案是指一个1兆瓦的光伏电站的并网系统设计方案。

下面将详细介绍一个新的1MW光伏并网技术方案。

1.光伏电站设计首先，需要对光伏电站的设计进行考虑。

光伏电站应选择一个适当的地点，以确保光照充足，并且能够最大限度地利用光能。

在设计阶段，需要考虑光伏组件的布置和倾角，以及逆变器和电缆的布置。

2.逆变器选择逆变器是将直流电转换为交流电的关键设备。

在1MW光伏并网技术方案中，逆变器的选择非常重要。

逆变器应具有高效率和稳定性，以确保光伏电站的发电效率和可靠性。

此外，逆变器还应具备峰值功率跟踪功能，以最大限度地提高发电效率。

3.并网接入在将光伏电站与电网连接之前，需要进行一系列的准备工作。

首先，需要申请并获得电网接入许可证。

然后，需要进行电网容量计算，并确保光伏电站的发电功率不会超过电网容量。

最后，需要进行电网保护和安全装置的设置，以确保光伏电站的并网运行安全可靠。

4.电网监控与管理为了实现对光伏电站的有效监控和管理，需要安装电网监控系统。

该系统可以实时监测光伏电站的发电功率、电压、电流等参数，并将数据传输至监控中心。

监控中心可以对光伏电站的运行情况进行实时监控，并及时发现和处理故障。

5.运维与维护光伏电站的运维和维护对于保证其长期稳定运行至关重要。

运维工作包括定期巡检、清洁光伏组件、检查电缆和连接器等。

维护工作包括逆变器的定期检修和更换、光伏组件的更换等。

此外，还需要建立完善的运维和维护记录，以便及时发现和解决问题。

综上所述，1MW光伏并网技术方案是一个复杂的系统工程，需要对光伏电站的设计、逆变器的选择、并网接入、电网监控与管理以及运维与维护等方面进行合理规划和安排。

只有通过科学的技术方案和有效的管理措施，才能实现光伏电站的高效发电和可靠运行。

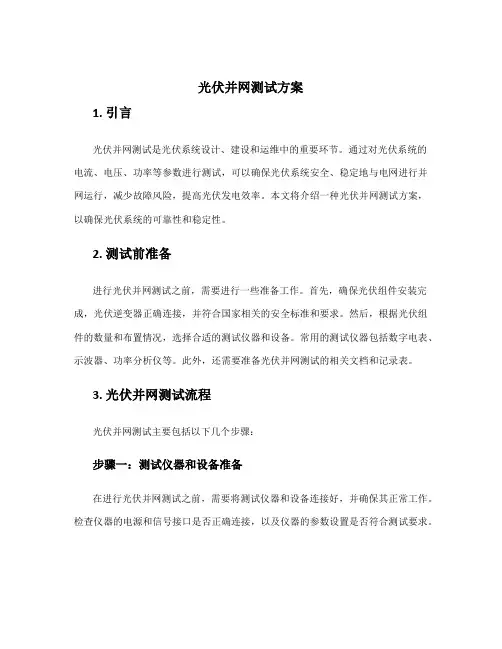

光伏并网测试方案1. 引言光伏并网测试是光伏系统设计、建设和运维中的重要环节。

通过对光伏系统的电流、电压、功率等参数进行测试，可以确保光伏系统安全、稳定地与电网进行并网运行，减少故障风险，提高光伏发电效率。

本文将介绍一种光伏并网测试方案，以确保光伏系统的可靠性和稳定性。

2. 测试前准备进行光伏并网测试之前，需要进行一些准备工作。

首先，确保光伏组件安装完成，光伏逆变器正确连接，并符合国家相关的安全标准和要求。

然后，根据光伏组件的数量和布置情况，选择合适的测试仪器和设备。

常用的测试仪器包括数字电表、示波器、功率分析仪等。

此外，还需要准备光伏并网测试的相关文档和记录表。

3. 光伏并网测试流程光伏并网测试主要包括以下几个步骤：步骤一：测试仪器和设备准备在进行光伏并网测试之前，需要将测试仪器和设备连接好，并确保其正常工作。

检查仪器的电源和信号接口是否正确连接，以及仪器的参数设置是否符合测试要求。

步骤二：测试光伏组件的开路电压和短路电流使用数字电表测试光伏组件的开路电压和短路电流。

首先接通光伏组件的正负极，将数字电表的测量范围调至适合的电压和电流范围，然后分别测量光伏组件的开路电压和短路电流。

记录并比较测试结果，确保光伏组件的性能符合要求。

步骤三：测试光伏逆变器的输出电流和电压使用示波器测试光伏逆变器的输出电流和电压。

首先将示波器的探头连接到光伏逆变器的输出端口，确保示波器的参数设置正确。

然后，读取示波器的测量结果，记录光伏逆变器的输出电流和电压。

比较测试结果与逆变器的额定参数，确保逆变器的输出符合要求。

步骤四：测试光伏组件和逆变器的功率输出使用功率分析仪测试光伏组件和逆变器的功率输出。

首先将功率分析仪与光伏组件和逆变器连接，确保参数设置正确。

然后，读取功率分析仪的测量结果，记录光伏组件和逆变器的功率输出。

比较测试结果与额定参数，确保光伏系统的发电效率符合要求。

步骤五：测试光伏系统的并网运行在测试光伏系统的并网运行之前，需要确保光伏组件和逆变器的参数设置正确，且与电网连接稳定。

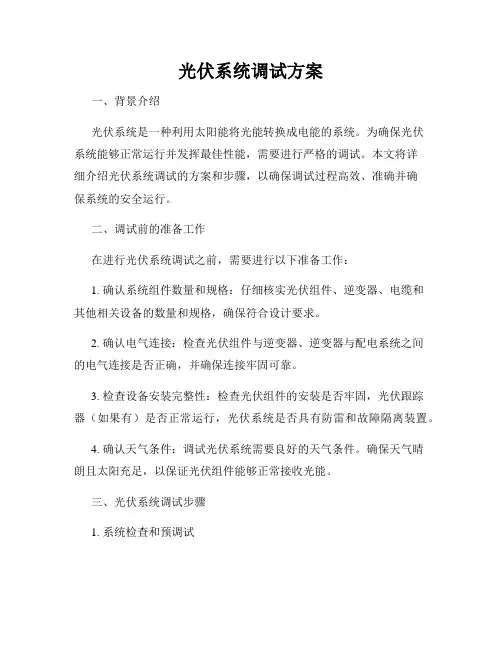

光伏系统调试方案一、背景介绍光伏系统是一种利用太阳能将光能转换成电能的系统。

为确保光伏系统能够正常运行并发挥最佳性能，需要进行严格的调试。

本文将详细介绍光伏系统调试的方案和步骤，以确保调试过程高效、准确并确保系统的安全运行。

二、调试前的准备工作在进行光伏系统调试之前，需要进行以下准备工作：1. 确认系统组件数量和规格：仔细核实光伏组件、逆变器、电缆和其他相关设备的数量和规格，确保符合设计要求。

2. 确认电气连接：检查光伏组件与逆变器、逆变器与配电系统之间的电气连接是否正确，并确保连接牢固可靠。

3. 检查设备安装完整性：检查光伏组件的安装是否牢固，光伏跟踪器（如果有）是否正常运行，光伏系统是否具有防雷和故障隔离装置。

4. 确认天气条件：调试光伏系统需要良好的天气条件。

确保天气晴朗且太阳充足，以保证光伏组件能够正常接收光能。

三、光伏系统调试步骤1. 系统检查和预调试在进行正式调试之前，进行系统检查和预调试是至关重要的。

确保系统正常工作和电气连接无误。

2. 组件检查检查光伏组件的完整性和性能。

注意检查组件的清洁度，确保光伏组件表面没有灰尘、污垢或其他杂质。

3. 逆变器设置根据实际情况，设置逆变器的工作参数，包括输出功率、频率和电压等。

确保逆变器能够适应不同的光照条件和电网要求。

4. 监测系统设置确保系统的监测系统能够准确记录光伏组件和逆变器的工作状态。

设置监测系统参数，包括输出功率、电压、电流等。

5. 并网调试将光伏系统并网，检查逆变器是否能够正确地将直流电转换为交流电，并正常地注入电网中。

监测并记录系统的输出功率、电压和电流等数据。

6. 故障排除在调试过程中，可能会出现一些问题，如逆变器故障、电气连接问题等。

及时发现并解决这些问题，确保系统的正常运行。

7. 性能评估通过记录和分析光伏系统的输出数据，对系统的性能进行评估。

根据实际情况，优化系统的参数和运行策略，以实现最佳的发电效率。

四、安全注意事项在光伏系统调试过程中需要注意以下安全事项：1. 遵守安全操作规程：严格遵守光伏系统的安全操作规程，确保调试过程中人员的安全。

并网光伏系统设计方案
并网光伏系统是指将光伏发电系统与市电并网运行的一种系统。

下面给出一种典型的并网光伏系统设计方案。

该并网光伏系统设计方案主要包括太阳能光伏电池组件、逆变器、支架、电缆、监控控制系统等。

光伏电池组件：根据实际需求，选择合适的太阳能光伏电池组件，组成光伏电池组件阵列。

选用高效、稳定的光伏电池组件，能够提供较高的发电效率和稳定的发电性能。

逆变器：逆变器是将直流发电转换为交流发电的设备。

根据光伏电压和电流，选择合适的逆变器，注意选择具有高效率、稳定性和低损耗的逆变器，以提高系统发电效率。

支架：支架用于固定光伏电池组件，确保光伏电池组件能够正确地朝向太阳和在适当的角度倾斜，以最大程度地接收太阳光。

支架也需要具备防风、防腐蚀等特性，确保系统的安全和持久性。

电缆：电缆用于连接光伏电池组件和逆变器，将直流发电从光伏电池组件传输到逆变器，同时将交流发电从逆变器传输到电网。

选用合适的电缆，确保电流传输的安全和可靠性。

监控控制系统：监控控制系统用于实时监测光伏系统的工作状态，包括发电功率、电压、电流等参数。

同时，监控控制系统还能对系统进行故障诊断和故障报警，确保系统能及时发现和
解决问题。

总之，设计一个合理的并网光伏系统应该综合考虑发电效率、系统稳定性和安全性等因素。

只有系统的各个组件协调配合，才能够提高系统的发电效率，实现可靠稳定的发电。

同时，监测控制系统的存在也能够及时发现并解决系统中出现的问题，确保系统的长期稳定运行。

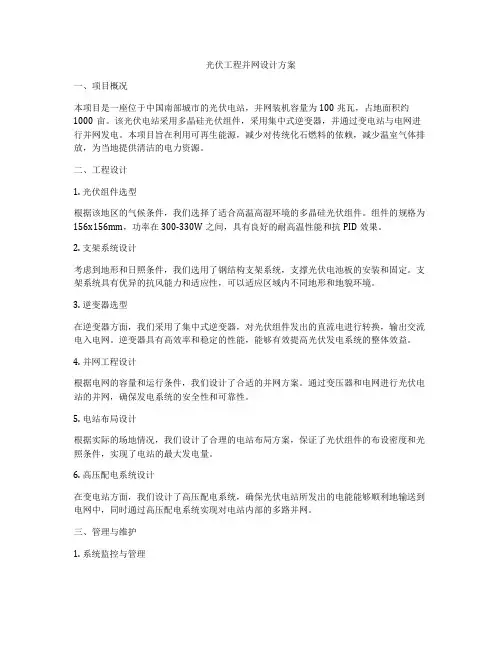

光伏工程并网设计方案一、项目概况本项目是一座位于中国南部城市的光伏电站，并网装机容量为100兆瓦，占地面积约1000亩。

该光伏电站采用多晶硅光伏组件，采用集中式逆变器，并通过变电站与电网进行并网发电。

本项目旨在利用可再生能源，减少对传统化石燃料的依赖，减少温室气体排放，为当地提供清洁的电力资源。

二、工程设计1. 光伏组件选型根据该地区的气候条件，我们选择了适合高温高湿环境的多晶硅光伏组件。

组件的规格为156x156mm，功率在300-330W之间，具有良好的耐高温性能和抗PID效果。

2. 支架系统设计考虑到地形和日照条件，我们选用了钢结构支架系统，支撑光伏电池板的安装和固定。

支架系统具有优异的抗风能力和适应性，可以适应区域内不同地形和地貌环境。

3. 逆变器选型在逆变器方面，我们采用了集中式逆变器，对光伏组件发出的直流电进行转换，输出交流电入电网。

逆变器具有高效率和稳定的性能，能够有效提高光伏发电系统的整体效益。

4. 并网工程设计根据电网的容量和运行条件，我们设计了合适的并网方案。

通过变压器和电网进行光伏电站的并网，确保发电系统的安全性和可靠性。

5. 电站布局设计根据实际的场地情况，我们设计了合理的电站布局方案，保证了光伏组件的布设密度和光照条件，实现了电站的最大发电量。

6. 高压配电系统设计在变电站方面，我们设计了高压配电系统，确保光伏电站所发出的电能能够顺利地输送到电网中，同时通过高压配电系统实现对电站内部的多路并网。

三、管理与维护1. 系统监控与管理我们将安装并配置系统监控设备，包括光伏电站监控中心和远程监控系统。

通过这些监控装置，可以实时地监测光伏电站的发电情况、运行状态和设备运行情况。

2. 定期维护与检修光伏电站需要定期的维护和检修工作，以确保设备的正常运行和安全性能。

我们将建立健全的维护与检修计划，包括设备的保养、清洗和技术检修。

3. 安全防护措施为了确保工程的安全性和稳定性，我们将针对光伏电站的安全风险制定相应的安全防护措施，包括防雷、防汛、防火等。

光伏电站设备调试方案一、编制目的作为光伏发电单元、逆变器、箱变、监控系统调试依据, 检查光伏电站设计、施工质量, 验证光伏电站设备的设计、制造、安装质量, 通过对光伏电站设备试验、调试, 达到光伏电站设备安全、顺利并网, 保证各个系统运行正常、设备安全稳定。

二、编制依据1.《光伏发电站设计规范》GB50797-2012。

2.《光伏发电站接入电力系统技术规定》GB/Z19964-2005。

3.《电气装置安装工程电气设备交接试验标准》GB 50150-2006 。

4.《并网光伏发电专用逆变器技术要求和试验方法》Q/SPS22。

三、调试目标1.检验方阵内设备接线正确、满足带电条件, 调试设备参数、性能, 保证设备顺利并网、安全稳定运行。

2.调试监控中心内设备, 达到参数设置正确、性能调试正常, 以保证并网后运行正常。

四、调试内容1.方阵（1）组件: 一次回路检查、组件交接性能试验。

（2）箱变: 带电前一次回路检查、交接试验。

（3）逆变器: 带电前一次、二次回路检查、并网调试。

2.监控中心（1）直流系统: 绝缘检查、监视系统检查。

（2）UPS系统: 绝缘检查、输出测试、切换调试。

（3）配电系统: 一次、二次回路检查。

（4）光功率系统: 系统安装、功能调试。

（5）监控系统: 系统安装、功能调试。

（6）AGC系统:接口测试、功能调试。

五、组织措施1.调试小组组长: A（电力建设第三工程公司）组员: B.C.D.设备厂家人员组长职责：负责调试方案的制定、落实, 保证设备正常调试, 协调解决出现问题。

组员职责：负责调试方案执行, 按照调试方案逐项调试, 处理调试过程中出现问题, 做好调试记录。

2.监督小组组长: E（水电咨询有限公司）副组长: F（光伏电站管理部）组员:光伏电站管理部: G、H、J水电咨询有限公司: K、L组（副）长职责: 审批并监督执行设备调试方案, 组织好人员培训、调试监督、验收把关。

组员职责：监督设备调试方案执行, 做好调试项目监督、旁站, 做好设备调试验收工作。

光伏并网设计实施方案光伏并网系统是指将光伏发电系统与电网连接，通过逆变器将直流电转换为交流电，并将其输出到电网上。

光伏并网系统的设计实施方案对于光伏发电系统的安全稳定运行和发电效率具有重要意义。

在设计光伏并网系统的实施方案时，需要考虑到系统的可靠性、安全性、经济性以及环保性等因素，以确保系统的高效运行。

首先，光伏并网系统的设计应充分考虑到电网的接入条件。

在选择光伏并网系统的接入点时，需要考虑到电网的电压等级、接入点的位置和条件等因素，以确保光伏发电系统可以顺利地接入电网，并满足电网的要求。

同时，还需要对接入点进行电力系统分析，确保光伏发电系统与电网的连接符合电力系统的稳定性和安全性要求。

其次，光伏并网系统的设计还需要考虑到逆变器的选择和配置。

逆变器是光伏并网系统中的核心设备，其性能和稳定性直接影响到系统的发电效率和运行安全。

在选择逆变器时，需要考虑到其转换效率、功率因数、并网保护功能等因素，并根据光伏发电系统的实际情况进行合理的配置，以确保逆变器能够稳定可靠地工作。

另外，光伏并网系统的设计还需要考虑到并网保护装置的设置。

并网保护装置是保障光伏发电系统与电网安全运行的重要设备，其作用是在发生电网故障时及时切断光伏发电系统与电网的连接，以保护光伏发电系统和电网的安全。

因此，在设计光伏并网系统的实施方案时，需要合理设置并网保护装置，确保其能够快速、准确地对电网故障进行检测和切除。

最后，光伏并网系统的设计还需要考虑到系统的监控和运行管理。

通过合理设置监控装置和数据采集系统，可以实时监测光伏发电系统的运行状态和发电量，及时发现和处理系统故障，保障系统的安全稳定运行。

同时，还可以通过远程监控系统实现对光伏发电系统的远程监控和运行管理，提高系统的运行效率和管理水平。

总之，光伏并网系统的设计实施方案对于光伏发电系统的安全稳定运行和发电效率具有重要意义。

在设计光伏并网系统的实施方案时，需要充分考虑到电网的接入条件、逆变器的选择和配置、并网保护装置的设置以及系统的监控和运行管理等因素，以确保系统能够安全稳定地与电网连接，并实现高效发电。

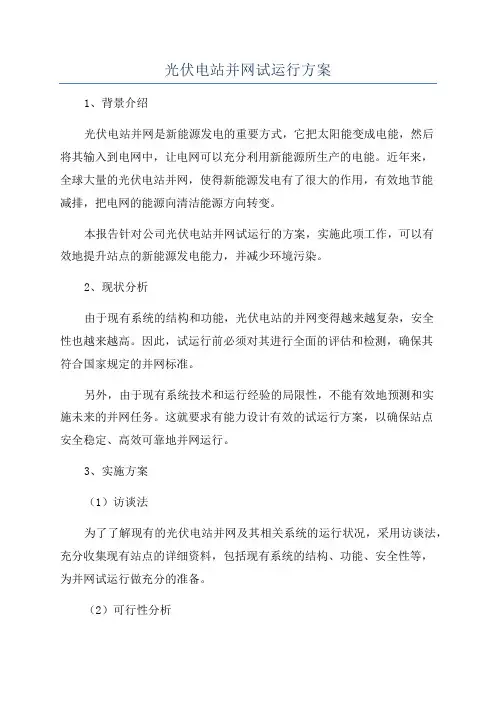

光伏电站并网试运行方案
1、背景介绍
光伏电站并网是新能源发电的重要方式，它把太阳能变成电能，然后
将其输入到电网中，让电网可以充分利用新能源所生产的电能。

近年来，
全球大量的光伏电站并网，使得新能源发电有了很大的作用，有效地节能
减排，把电网的能源向清洁能源方向转变。

本报告针对公司光伏电站并网试运行的方案，实施此项工作，可以有
效地提升站点的新能源发电能力，并减少环境污染。

2、现状分析
由于现有系统的结构和功能，光伏电站的并网变得越来越复杂，安全
性也越来越高。

因此，试运行前必须对其进行全面的评估和检测，确保其
符合国家规定的并网标准。

另外，由于现有系统技术和运行经验的局限性，不能有效地预测和实
施未来的并网任务。

这就要求有能力设计有效的试运行方案，以确保站点
安全稳定、高效可靠地并网运行。

3、实施方案
（1）访谈法
为了了解现有的光伏电站并网及其相关系统的运行状况，采用访谈法，充分收集现有站点的详细资料，包括现有系统的结构、功能、安全性等，
为并网试运行做充分的准备。

（2）可行性分析
通过对现有的光伏电站并网系统结构和功能的评估。

第一节本质安全化方法控制事故应当采取的本质安全化方法，?主要从物的方面考虑，包括降低事故发生概降低事故严重程度。

和率一、降低事故发生概率的措施（5条）1、提高设备的可靠性1）提高元件的可靠性：设计、定期更换或重建2）增加备用系统（关键设备：电力、通风等）3）恶劣环境危害的防护（腐蚀、浸蚀、抗震、环境）4）预防性维修（排除隐患）2、选用可靠的工艺技术，降低危险因素的感度危险因素的感度—危险因素转化为事故的难易程度（爆破作业）一、降低事故发生概率的措施（5条）3、提高系统抗灾能力?系统抗灾能力---系统受到干扰不发生事故或控?制事故的能力（安全备用系统、安全装置、安全设施、安全监控）4、减少人为失误?1）安全知识、安全技能、安全态度教育和训练?2）改善工作环境和劳动条件?3）代替人工操作、自动化、机械化?4）用人机工程学原理进行系统设计?、加强监督检查（自动制约机制）5?二、降低事故严重度的措施（4条）1、限制能量或分散风险（限流、限速、?限压等）2、防止能量溢散（密封、屏蔽等）3、加装缓冲装置（缓冲器、安全阀）?（劳保用品、遥控、4、避免人身伤亡避难）第三节人机匹配法事故的发生往往因人的不安全行为和物?的不安全状态造成。

因此，为了防止事故的发生，主要应当防止出现人的不安全行为和物的不安全状态，在此基础上充分考虑人和机的特点，使之在工作中相互匹配，对防止事故的发生十分有益。

一、防止人的不安全行为1、作为事故原因的人失误主要原因①超过人能力的过负荷②与外界刺激的要求不相一致的反应③由于不知道正确方法或故意采取不恰当行为2、防止人失误的措施①人机功能的合理分配（职业适应、机代人、冗余系统、耐失误设计）②安全、友好的人机界面（容易、省力、方便、警示）③有效的安全教育与技能培训三、人的不安全行为及其防止（一）人为事故的基本规律（表）异常行内在联外延现系列原耳聋、眼花、各种疾病、反应迟钝、性格孤僻生理缺表产始异缺乏安全思想和安全知识，技术评低、无应变能力安技素质致行意志衰退、目无法纪、自私自利、道德败坏品德不内违背生产管有章不循、执章不严、不服管理、冒险蛮干动续精神不振、神志恍惚、力不从心、打盹睡觉身体疲致急于求成、偷懒省事、心不在焉、侥幸心理需求改家庭社会影情绪反常、思想散乱、烦恼忧虑、苦闷冲动外产导异环境影高温、严寒、噪声、异光、异物、风雨雪致行异常突然侵心慌意乱、惊慌失措、恐惧胆怯、措手不及外信息不指令错误、警报错误管延设备缺技术性能差、超载运行、无安技设备、非标准致因管理混乱、无章可循、违章不纠等异常失控．（二）工伤事故人不安全行为分类（GB6441—86 附录）1、操作错误、忽视安全、忽视警告1）未经许可开动、关停、移动机器。

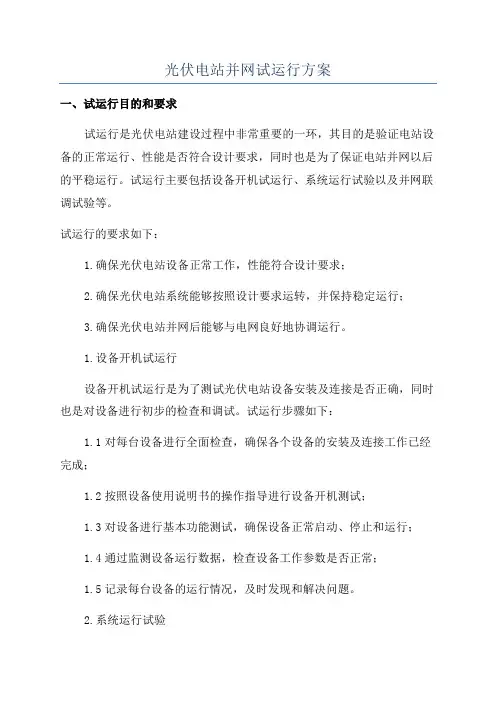

光伏电站并网试运行方案一、试运行目的和要求试运行是光伏电站建设过程中非常重要的一环，其目的是验证电站设备的正常运行、性能是否符合设计要求，同时也是为了保证电站并网以后的平稳运行。

试运行主要包括设备开机试运行、系统运行试验以及并网联调试验等。

试运行的要求如下：1.确保光伏电站设备正常工作，性能符合设计要求；2.确保光伏电站系统能够按照设计要求运转，并保持稳定运行；3.确保光伏电站并网后能够与电网良好地协调运行。

1.设备开机试运行设备开机试运行是为了测试光伏电站设备安装及连接是否正确，同时也是对设备进行初步的检查和调试。

试运行步骤如下：1.1对每台设备进行全面检查，确保各个设备的安装及连接工作已经完成；1.2按照设备使用说明书的操作指导进行设备开机测试；1.3对设备进行基本功能测试，确保设备正常启动、停止和运行；1.4通过监测设备运行数据，检查设备工作参数是否正常；1.5记录每台设备的运行情况，及时发现和解决问题。

2.系统运行试验系统运行试验是对光伏电站整体系统进行试验，验证系统的正常运行状态。

试运行步骤如下：2.1首先进行低功率试验，逐步增加光伏电站输出功率，观察系统响应；2.2测试光伏电站电能计量装置的准确性，确保计量装置能够准确地测量光伏电站的发电量；2.3检查电站各个系统的运行参数，如电压、电流、功率因数等是否正常；2.4监测光伏电站电网对系统的影响，保持系统运行的稳定性。

3.并网联调试验并网联调试验是将光伏电站与电网连接，验证光伏电站与电网协调运行的能力。

试运行步骤如下：3.1确定并网联调试验的时间和条件，与电网运营商进行沟通和协商；3.2进行与电网连接测试，检查光伏电站与电网连接的稳定性和安全性；3.3对光伏电站的逆变器进行调试，确保逆变器能够按照电网的要求进行功率调整；3.4对光伏电站的实时监测系统进行测试，确保能够准确地监测光伏电站的发电情况；3.5记录并网联调试验过程中出现的问题和解决方案，确保光伏电站与电网的安全稳定运行。

山西大同采煤沉陷区国家先进技术光伏示范基地左云县贾家沟10 万千瓦项目调试方案施工单位（章）2016_年_5 月_10_日目录一、并网准备 (1)二、并网试运行步骤 (1)三、并网检测 (2)四. 安全措施 (6)一、并网准备1 逆变器检查1）检查，确保直流配电柜及交流配电柜断路器均处于OFF位置；2）检查逆变器是否已按照用户手册、设计图纸、安装要求等安装完毕；3）检查确认机器内所有螺钉、线缆、接插件连接牢固，器件（如吸收电容、软启动电阻等），无松动、损坏；4）检查防雷器、熔断器完好、无损坏；5）检查确认逆变器直流断路器、交流断路器动作是否灵活，正确；6）检查确认DC连接线缆极性正确，端子连接牢固；7）检查AC 电缆连接，电压等级、相序正确，端子连接牢固；（电网接入系统，对于多台500KTL 连接，要禁止多台逆变器直接并联，可通过各自的输出变压器隔离或双分裂及多分裂变压器隔离；另其输出变压器N点不可接地）8）检查所有连接线端有无绝缘损坏、断线等现象，用绝缘电阻测试仪，检查线缆对地绝缘阻值，确保绝缘良好；9）检查机器内设备设置是否正确；10）以上检查确认没有问题后，对逆变器临时外接控制电源，检查确认逆变器液晶参数是否正确，检验安全门开关、紧急停机开关状态是否有效；模拟设置温度参数，检查冷却风机是否有效（检查完成后，参数设置要改回到出厂设置状态）；11）确认检查后，除去逆变器检查时临时连接的控制电源，置逆变器断路器于OFF 状态；2、周边设备的检查电池组件、汇流箱、直流配电柜、交流配电柜、电网接入系统，请按照其调试规范进行检查确认。

二、并网试运行步骤在并网准备工作完毕，并确认无误后，可开始进行并网调试；1）合上逆变器电网侧前端空开，用示波器或电能质量分析仪测量网侧电压和频率是否满足逆变器并网要求。

并观察液晶显示与测量值是否一致（如不一致，且误差较大，则需核对参数设置是否与所要求的参数一致，如两者不一致，则修改参数设置，比较测量值与显示值的一致性；如两者一致，而显示值与实测值误差较大，则需重新定标处理）。

分布式光伏电站并网调试方案批准： __________审核： __________、并网准备1. 直流部分(1)检查光伏阵列1) 确保天气条件稳定，选择在光伏阵列输出稳定的情况下进行试运行；2) 记录现场环境参数(电压、温度、光照强度) ；3) 检查组串接线的极性，确保无接错。

4) 测量组串总线开路电压，确保 DC输入极性正确，记录并测量每一路 DC(开路) 电压，每路电压值应几乎相同，并且不超过逆变器允许的最大直流电压值。

(2)检查电缆绝缘绝缘电阻测试可以检查电缆绝缘是否、老化、受损、受潮，以及耐压试验中暴露出绝缘缺陷。

对1KV以下的电缆测量时用1KV绝缘电阻测试仪，分别测量线芯对铠装层、铠装层对地的绝缘，以检查绝缘是否损坏，确实绝缘电缆损坏时，应安排检修。

2. 逆变器本体测试(1)在逆变器上电前的检查：1) 检查确保逆变器直流断路器均处于 OFF位置；2) 检查逆变器是否已按照用户手册、设计图纸、安装要求等安装、接线完毕；3) 检查确认机器内所有螺钉、线缆、接插件连接牢固，器件(如吸收电容、软启动电阻等)，无松动、损坏；4) 检查防雷器、熔断器完好、无损坏；5) 检查确认DC连接线缆极性正确，端子连接牢固；6) 检查AC电缆连接，电压等级、相序正确，端子连接牢固；7) 检查所有连接线端有无绝缘损坏、断线等现象，用绝缘电阻测试仪，检查线缆对地绝缘阻值，确保绝缘良好；8) 检查逆变器的通讯线缆是否连接牢固，所有逆变器通讯端子的接线极性是否一致；(2)检查逆变器设置1) 选择光照充足时刻，确认组串接线极性正确后，断开逆变器输出侧交流断路器，将逆变器直流开关旋至位置“ ON”；2) 若直流电压超过逆变器启动电压，其液晶屏激活，操作按键，检查逆变器的所在国家代码、保护参数设置、时间设置是否正确，如为初次上电，应按照操作手册进行各参数设置；3) 检查逆变器的通讯连接是否成功(在箱变侧，利用UPS及直流屏为保护装置及通讯装置供电)；检查完毕后，将逆变器直流开关旋至位置“ OFF”。

xxx公司二期30MW光伏并网发电项目电气设备调试试验方案编写：年月日审核：年月日批准：年月日试验负责人：试验日期年月日时至年月日时一、工程概况：设备概况：项目主要包括1台110KV主变、1间隔110KV电气设备、12面35KV配电室的高压开关柜、1台35KV接地变压器、一套SGV无功补偿装置及其它配变装置。

二、编制目的：1、为确保xxx公司二期30MW光伏并网发电项目安全稳定运行目标，电气设备交接试验提供电气试验的安全性、准确性。

2、为xxx公司二期30MW光伏并网发电项目设备投运状态的良好，有效的检测和测量数据，确保高压试验的技术有效性、公正性和独立性。

3、为xxx公司二期30MW光伏并网发电项目电气设备，今后每年一次的预防性试验提供试验资料，以便准确分析设备在运行过程中的状态。

三、控制性目标：1、试验设备校准合格率达100%；2、试验安全100%；3、杜绝各类电气设备试验时事故的发生；电气试验方案一、总则：1、严格执行电气试验规程规定。

2、每个试验项目分试验前试验方法的分析、试验中遇到的问题及解决方案、试验后的结论审核。

3、对于重要试验项目，制定可行的试验方案。

4、对于危险系数高的实验项目现场查勘后进行危险点分析总结，并采取应对措施。

二、电气试验执行规程：电气设备高压试验执行规程GB 1094 电力变压器GB 1207 电流互感器GB 1208 电压互感器GB 6450 干式电力变压器GB 11022 高压开关设备通用技术条件GB 11032 交流无间隙金属氧化物避雷器GB/T 16927 高电压试验技术GB/T 1032-2005 交流电动机DL/T 474.1 现场绝缘试验实施导则：绝缘电阻、吸收比和极化指数试验DL/T 475 接地装置特性参数测量导则GB50150－2006 电气装置安装工程电气设备交接试验标准三、试验项目分析1、试验过程对电气试验质量控制及试验方法的控制（1）、电气试验质量的控制：试验人员的资质的审核必须达到要求，试验过程发现的问题及时反映，及时解决。

光伏工程调试方案范本一、前期准备工作1. 确定调试时间和地点：根据项目进度和天气情况，确定光伏工程的调试时间和地点。

2. 收集相关资料：收集光伏工程设计、施工图纸、相关设备说明书等资料，以便进行调试操作时参考使用。

3. 组织人员和物资：确定调试人员名单和工具、设备清单，做好准备工作。

二、设备检查和准备1. 检查光伏组件：检查光伏组件的表面是否干净，有无损坏或裂纹，确保组件完好无损。

2. 检查支架系统：检查支架系统是否牢固，接地是否良好，保证支架系统安全可靠。

3. 检查逆变器和配电箱：检查逆变器和配电箱的接线是否正确，保证设备工作正常。

4. 检查电缆和接线：检查电缆和接线的连接是否牢固，电缆是否损坏，保证电气连接良好。

三、光伏组件安装调试1. 安装调试光伏组件：按照设计要求和施工图纸安装光伏组件，保证光伏组件位置正确、支架固定牢固。

2. 连接光伏组件：根据设计要求，正确连接光伏组件的正负极，接好电缆并进行固定。

四、逆变器安装调试1. 安装调试逆变器：根据设计要求和施工图纸安装逆变器，保证逆变器位置正确、安装牢固。

2. 接线调试逆变器：正确接线，根据逆变器说明书进行参数设置和调试，保证逆变器工作正常。

五、并网调试1. 检查电网参数：检查电网的电压、频率等参数是否符合逆变器要求。

2. 并网调试：根据逆变器说明书和电网要求，进行逆变器并网调试，保证系统并网运行正常。

六、系统运行调试1. 系统运行检查：检查光伏系统运行情况，包括光伏组件发电情况、逆变器运行情况等。

2. 系统运行参数设置和调试：根据实际情况，进行系统运行参数设置和调试，保证系统运行正常。

七、安全检查1. 检查电气安全：检查系统接地、漏电保护、过压保护等电气安全设施，确保系统安全可靠。

2. 检查机械安全：检查支架系统、光伏组件等机械安全设施，确保系统安全可靠。

八、调试记录和整改1. 记录调试过程：对光伏系统调试过程进行详细记录，包括问题、解决方法、调试参数设置等。

光伏工程调试方案一、调试前的准备工作1. 前期准备：（1）明确调试目标和范围：光伏工程调试的目标是确保光伏发电系统能够正常运行，达到预期的发电效果。

范围包括光伏组件、逆变器、配电系统、监控系统等。

（2）准备调试人员和设备：确定参与调试的人员及其分工，确保有足够的调试人员和必要的调试设备。

（3）了解工程资料：熟悉光伏发电系统的工程资料，包括施工图纸、电气图纸、设备技术参数等。

（4）收集系统信息：收集系统安装、调试、维护手册，了解系统的整体结构和调试方法。

2. 现场准备：（1）检查安全设施：确保施工现场的安全设施齐全完好，如安全标志、防护设施等。

（2）检查施工材料：检查光伏组件、逆变器、电缆、接线盒、支架、太阳能跟踪器等施工材料和设备是否齐备，是否符合规范。

（3）清理施工现场：清理施工现场，保持环境整洁，确保调试过程中的安全。

（4）检查电气设施：检查电气设施的接线是否正确、电缆是否完好，确保电气系统能够正常工作。

二、光伏组件调试1. 上电测试：（1）接线检查：检查光伏组件的接线是否正确，是否与逆变器连接。

根据施工图纸和安装手册检查光伏组件与逆变器之间的连接。

（2）设备启动：根据现场情况，先进行小范围的设备启动测试，确认每个光伏组件和逆变器是否正常工作。

（3）电压测试：对每组光伏组件的输出电压进行测试，确保输出电压稳定且符合设计要求。

2. 阴影效应测试：（1）阴影效应查验：在光伏组件上投射一定面积的阴影，观察光伏组件输出的电压变化，检查阴影效应对发电系统的影响。

（2）阴影遮挡分析：对光伏组件的阴影遮挡情况进行分析，优化光伏组件的布局和安装位置，减小阴影对光伏发电系统的影响。

3. 组件参数测试：（1）功率测试：对每个光伏组件的输出功率进行测试，确保光伏组件的实际发电效果和设计要求相符。

（2）温度测试：测量光伏组件的温度，了解光伏组件的温度特性，调整系统工作参数以保证系统的稳定运行。

4. 清洁检查：（1）清洁状况检查：检查光伏组件表面的清洁情况，根据检查结果决定是否需要清洁光伏组件。

分布式光伏电站并网调试方案批准：审核：一、并网准备1.直流部分（1）检查光伏阵列1)确保天气条件稳定，选择在光伏阵列输出稳定的情况下进行试运行；2)记录现场环境参数（电压、温度、光照强度）；3)检查组串接线的极性，确保无接错。

4)测量组串总线开路电压，确保 DC 输入极性正确，记录并测量每一路 DC（开路）电压，每路电压值应几乎相同，并且不超过逆变器允许的最大直流电压值。

（2）检查电缆绝缘绝缘电阻测试可以检查电缆绝缘是否、老化、受损、受潮，以及耐压试验中暴露出绝缘缺陷。

对 1KV 以下的电缆测量时用1KV 绝缘电阻测试仪，分别测量线芯对铠装层、铠装层对地的绝缘，以检查绝缘是否损坏，确实绝缘电缆损坏时，应安排检修。

2.逆变器本体测试（1）在逆变器上电前的检查：1)检查确保逆变器直流断路器均处于 OFF 位置；2)检查逆变器是否已按照用户手册、设计图纸、安装要求等安装、接线完毕；3)检查确认机器内所有螺钉、线缆、接插件连接牢固，器件（如吸收电容、软启动电阻等），无松动、损坏；4)检查防雷器、熔断器完好、无损坏；5) 检查确认 DC 连接线缆极性正确，端子连接牢固；6)检查 AC 电缆连接，电压等级、相序正确，端子连接牢固；7)检查所有连接线端有无绝缘损坏、断线等现象，用绝缘电阻测试仪，检查线缆对地绝缘阻值，确保绝缘良好；8)检查逆变器的通讯线缆是否连接牢固，所有逆变器通讯端子的接线极性是否一致；（2）检查逆变器设置1)选择光照充足时刻，确认组串接线极性正确后，断开逆变器输出侧交流断路器，将逆变器直流开关旋至位置“ ON ；”2)若直流电压超过逆变器启动电压，其液晶屏激活，操作按键，检查逆变器的所在国家代码、保护参数设置、时间设置是否正确，如为初次上电，应按照操作手册进行各参数设置；3)检查逆变器的通讯连接是否成功（在箱变侧，利用 UPS 及直流屏为保护装置及通讯装置供电）；检查完毕后，将逆变器直流开关旋至位置“ OFF 。
