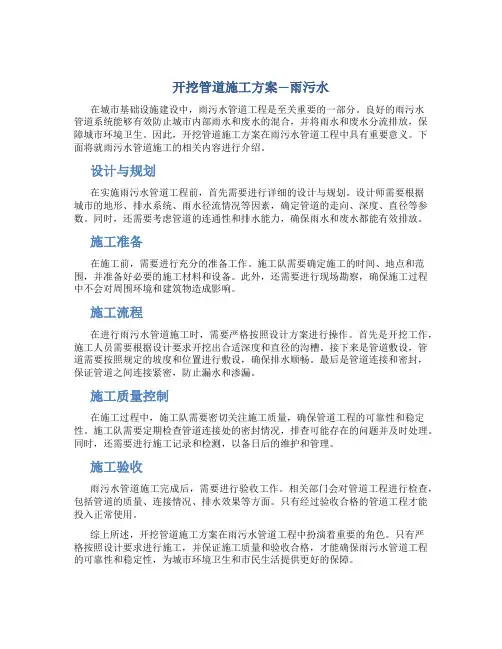

开挖管道施工方案—雨污水在城市基础设施建设中，雨污水管道工程是至关重要的一部分。
良好的雨污水管道系统能够有效防止城市内部雨水和废水的混合，并将雨水和废水分流排放，保障城市环境卫生。
因此，开挖管道施工方案在雨污水管道工程中具有重要意义。
下面将就雨污水管道施工的相关内容进行介绍。
设计与规划在实施雨污水管道工程前，首先需要进行详细的设计与规划。
设计师需要根据城市的地形、排水系统、雨水径流情况等因素，确定管道的走向、深度、直径等参数。
同时，还需要考虑管道的连通性和排水能力，确保雨水和废水都能有效排放。
施工准备在施工前，需要进行充分的准备工作。
施工队需要确定施工的时间、地点和范围，并准备好必要的施工材料和设备。
此外，还需要进行现场勘察，确保施工过程中不会对周围环境和建筑物造成影响。
施工流程在进行雨污水管道施工时，需要严格按照设计方案进行操作。
首先是开挖工作，施工人员需要根据设计要求开挖出合适深度和直径的沟槽。
接下来是管道敷设，管道需要按照规定的坡度和位置进行敷设，确保排水顺畅。
最后是管道连接和密封，保证管道之间连接紧密，防止漏水和渗漏。
施工质量控制在施工过程中，施工队需要密切关注施工质量，确保管道工程的可靠性和稳定性。
施工队需要定期检查管道连接处的密封情况，排查可能存在的问题并及时处理。
同时，还需要进行施工记录和检测，以备日后的维护和管理。
施工验收雨污水管道施工完成后，需要进行验收工作。
相关部门会对管道工程进行检查，包括管道的质量、连接情况、排水效果等方面。
只有经过验收合格的管道工程才能投入正常使用。
综上所述，开挖管道施工方案在雨污水管道工程中扮演着重要的角色。
只有严格按照设计要求进行施工，并保证施工质量和验收合格，才能确保雨污水管道工程的可靠性和稳定性，为城市环境卫生和市民生活提供更好的保障。
雨污水管道施工方案一■施工要点1.测量放线测量人员要有高度的责任心，严格按照技术交底施工。
所用器具应定时进行检验、保养，使之处于良好的状态，保证放线的准确性和精度；对每一步施工测量结果要进行复查校核,无误后方可向监理单位及建设单位报验，验收合格后方可进行下步施工；做好测量日志，保证资料的完整。
2、管沟开挖及验收(1)技术人员认真熟悉施工图纸及相关规范、工艺标准。
勘探现场，根据现场实际土质情况及设计要求，合理地选用施工机械，并制定必要的安全措施，以确保施工质量及安全。
(2)开挖采用机械开挖，人工清底。
机械开挖到设计标高以上300mm 后，采用人工清底至设计高程(3)管沟深小于3m时边坡采用1:0.3放坡，管沟深大于3m时边坡采用1:0.5放坡，严禁超挖。
(4)堆土坡脚距沟边Lom以外，堆土高度不超过2.0m,堆土坡度不陡于自然坡度。
(5)管沟开挖完成，自检合格后向监理单位及建设单位报验，合格后进行下道工序的施工。
3、下管下管方法的选择可根据管径的大小、管道材质、重量、管沟现场情况及拥有的机械设备等条件而定。
当管径较小、重量较轻时，一般采用人工下管。
当管径较大、重量较重时，采用机械下管。
4、管道安装(1)管道安装前，对砂基础标高、表面高程等作业项目，分别进行验收，合格后才能进行安装。
(2)将验收合格的管子沿沟散开摆好，摆好之后将管子从地面放入管沟内。
下管时应该谨慎操作，保证人身安全，操作前必须对沟壁情况，沟槽旁边的土方堆放情况等进行核查。
(3)稳管时可先分段在管两侧和下侧填砂，调整管轴线位置及管顶标高后再将砂满铺至管中位置，管轴线位置的允许偏差为15mm,管顶标高允许偏差：当管径D≤1000mm,允许偏差为士Iomm;管径口>10000^,允许偏差为±150^。
相邻管节内底错口：当管径D≤1000mm,允许错口3mm;管径D>IoOOmm,允许错口5mm,接口间隙可留10mm。
一、工程概况本项目为某市新建住宅区雨水污水管道工程，主要包括雨水管道和污水管道的建设。
雨水管道采用直径DN300-800mm的HDPE双壁波纹管，污水管道采用直径DN200-500mm的HDPE双壁波纹管。
管道总长度约为2000米，沿线设置检查井共计50座。
二、施工准备1. 施工组织（1）成立项目施工组织机构，明确各部门职责，确保施工顺利进行。
（2）配备充足的人力、物力、财力，确保工程按期完成。
2. 材料设备（1）选用符合国家标准的HDPE双壁波纹管、检查井、井盖等材料。
（2）配备挖掘机、装载机、平板车、推土机、切割机、焊机、电瓶车等施工设备。
3. 施工技术交底（1）组织施工人员学习相关规范、标准，提高施工技术水平。
（2）对施工人员进行技术交底，明确施工工艺、质量要求、安全注意事项等。
三、施工方法及工艺1. 沟槽开挖（1）根据设计图纸和现场实际情况，确定沟槽开挖尺寸，包括宽度、深度、坡度等。
（2）采用挖掘机进行沟槽开挖，确保沟槽平直、稳定。
2. 底层铺设（1）在沟槽底部铺设土垫层，厚度为150mm，确保管道稳定。
（2）铺设混凝土垫层，厚度为100mm，保证管道安装精度。
3. 管道安装（1）根据设计图纸和现场实际情况，确定管道安装顺序。
（2）采用机械吊装或人工铺设的方式，将管道安装到位。
4. 检查井施工（1）按照设计图纸和规范要求，确定检查井的位置、尺寸和结构。
（2）采用现场浇筑或预制构件的方式，施工检查井。
5. 闭水试验（1）管道安装完成后，进行闭水试验，确保管道无渗漏。
（2）闭水试验合格后，进行回填土施工。
6. 回填土施工（1）按照规范要求，分层回填土，每层厚度为200mm。
（2）采用振动压实或人工压实的方式，确保回填土密实。
四、质量控制1. 材料质量：选用符合国家标准的HDPE双壁波纹管、检查井、井盖等材料。
2. 施工质量：严格按照规范要求进行施工，确保管道安装精度、检查井施工质量等。
3. 闭水试验：确保管道无渗漏，合格后进行回填土施工。
一、工程概况雨污水管道工程是城市基础设施的重要组成部分，主要用于收集、输送和排放雨水和污水。
本工程旨在新建或改造现有的雨污水管道，以满足城市排水需求，提高城市环境质量。
二、施工方案1. 施工准备（1）编制施工组织设计，明确施工工艺、施工顺序、施工进度、质量标准、安全措施等。
（2）进行现场勘查，了解地形、地质、水文、地下管线等情况。
（3）组织施工队伍，进行技术交底和安全教育。
（4）准备施工所需材料、设备、工具等。
2. 施工流程（1）测量放样：根据设计图纸，使用全站仪等测量设备进行现场测量，确定管道轴线、标高、沟槽尺寸等。
（2）沟槽开挖：根据沟槽尺寸、地质情况、施工方法等因素，选择合适的挖掘机、人工配合等施工方式。
沟槽开挖过程中，注意边坡稳定，必要时进行支护。
（3）管道安装：管道安装前，检查管道质量，确保符合设计要求。
采用汽车吊、桁架式滑车、倒链法等设备进行管道安装。
（4）检查井施工：检查井基础砼采用搅拌站集中拌和，运输车运至现场，沿溜槽入模，机械振捣，人工养护。
井身砌筑用砖提前用水侵蚀，砂浆现场搅拌，随拌随用。
（5）管道回填：管道安装完成后，进行管道回填，确保管道稳定。
回填材料采用砂、碎石等，回填过程中，注意压实度。
（6）管道试验：管道回填完成后，进行管道水压试验，确保管道质量。
（7）竣工验收：施工完成后，组织验收，确保工程符合设计要求和质量标准。
三、施工工艺1. 沟槽开挖：采用挖掘机、人工配合等施工方式，开挖沟槽。
沟槽开挖过程中，注意边坡稳定，必要时进行支护。
2. 管道安装：采用汽车吊、桁架式滑车、倒链法等设备进行管道安装。
3. 检查井施工：检查井基础砼采用搅拌站集中拌和，运输车运至现场，沿溜槽入模，机械振捣，人工养护。
井身砌筑用砖提前用水侵蚀，砂浆现场搅拌，随拌随用。
4. 管道回填：管道安装完成后，进行管道回填，确保管道稳定。
四、安全措施1. 施工现场设置安全警示标志，提醒施工人员注意安全。
2. 施工人员佩戴安全帽、安全带等防护用品。
雨、污水管道工程施工方案雨、污水管网专项施工方案一、编制依据本方案的编制依据包括《建筑基坑支护技术规范》120-2012、《给水排水管道工程施工及验收规范》GB-2008、《建筑与市政降水工程技术规范》/T111-98、杨柳河滨河道路建设工程（含徐家渡危桥改造）一标段施工图设计、工程地质勘查报告以及工程项目施工组织设计等相关资料和施工经验。
二、工程概况杨柳河滨河路是连接新津县和天府新区核心区域的重要道路，本项目设计路线全长11.公里，分为四个标段。
第一施工标段位于新津配套区和二绕建控区的K3+495.799～K6+900段，路线全长3.公里。
本标段主要工程内容包括道路工程和市政配套设施，其中市政配套设施设计包括人行道、雨污水管道和路灯照明设计。
第一施工标段现状为：雨水基本都是沿自然地形排放，污水接入下游的污水干管，经污水处理厂处理达标后排放。
道路全长3.4042公里，采用雨污分流制，雨水管道单侧布置，污水管道单侧布置。
设计雨水主管道管径为d600～d1000，设计污水主管道管径为d500～d800，均采用钢筋砼承插管，胶圈接口、砂石基础。
本标段雨、污水管道基础大部分位于卵砾石土层，管线部分地段埋深较深，约7m左右，位于强风化粉砂质泥岩层。
地下水位埋深浅。
施工时需要采取井点降水法降水。
三、主要工程量第一施工标段雨污水管网的主要工程量包括雨水管道、污水管道、检查井、排气阀、闸阀、弯头、三通、四通、管道支架、管道固定、管道保护等。
四、施工方案本方案的施工方案包括以下几个方面：1.施工前准备：确定施工队伍、制定安全生产计划、进行现场勘察和标志、清理施工现场等。
2.施工方法：采用开挖法、井点降水法、管道铺设法、管道接口连接法、管道固定法等。
3.施工工艺：包括开挖、基础处理、管道铺设、管道连接、管道固定、管道保护等。
4.安全措施：包括现场安全管理、施工人员安全防护、机械设备安全管理、管道施工安全管理等。
5.质量控制：包括施工前的质量检查、材料质量检验、施工过程中的质量控制、施工结束后的质量检验等。
道路雨污水管工程施工方案一、工程概况道路雨污水管工程是为了解决城市道路上雨水和污水排放的问题，保障道路通畅和周边环境的卫生安全而进行的一项重要工程。
该工程主要包括道路雨污水管的铺设和连接，雨水箱涵的建设等内容。
施工地点为城市道路主干道，是一项具有一定技术难度和重要性的工程。
二、工程内容1. 道路雨污水管线的铺设：根据设计图纸，确定道路雨水管线的走向和深度，挖掘沟槽并铺设雨水管道，连接井盖并进行封闭。
2. 道路污水管线的铺设：依据设计方案，确定污水管线的敷设路径和深度，进行沟槽开挖和管道敷设，连接污水井盖并进行封闭。
3. 雨水箱涵的建设：设计并建设雨水箱涵，确保雨水的正常排放，并与道路雨水管线进行连接。
三、施工流程1. 准备工作：组织施工人员进行安全培训，确定施工方案和施工计划，配备所需机械设备和材料。
2. 预处理工作：清理施工区域，确保道路畅通，设置施工标志和警示牌，为施工准备充分。
3. 道路雨水管线施工：根据设计要求，按照道路雨水管线的走向依次开挖沟槽、铺设管道、连接井盖和封闭井口。
4. 道路污水管线施工：根据设计要求和污水管线的路径，进行沟槽开挖、管道铺设、井盖连接和井口封闭等工作。
5. 雨水箱涵建设：依照设计要求，建设雨水箱涵并与雨水管线进行连接，保证雨水正常排放。
四、施工注意事项1. 安全第一：严格遵守安全规定，确保施工人员和周边居民的安全。
2. 工艺标准：按照设计和工艺要求进行施工，保证施工质量和工程进度。
3. 环境保护：施工过程中注意环境保护，减少对周边环境的影响。
4. 施工计划：严格执行施工计划，提前预案和应急措施，确保工程顺利进行。
5. 资料归档：及时整理施工相关资料、验收记录和工程报告，做好施工资料的归档备查工作。
五、施工总结道路雨污水管工程是一项复杂的工程，需要施工人员的精心策划和细致操作，才能确保工程顺利完成。
通过本次工程的施工，不仅解决了道路雨水和污水排放的问题，也提高了城市道路的排水能力，保障了道路交通的畅通和周边环境的清洁和安全。
雨污水管道施工方案一、项目背景雨污水管道施工是城市基础设施建设的重要部分，主要用于排放雨水和污水，保障城市环境卫生和人民健康。
本文档旨在介绍雨污水管道施工方案，以确保施工顺利进行，达到预期效果。
二、施工准备在进行雨污水管道施工之前，需要进行充分的准备工作： - 确认施工范围和设计图纸。
- 确保施工人员具备相关证书和技能。
- 准备必要的施工设备和材料。
-制定详细的施工计划和安全措施。
三、施工流程1. 土方开挖根据设计图纸要求，对施工区域进行土方开挖，保证管道的埋设深度和坡度符合要求。
2. 管道安装根据设计要求，对雨水管道和污水管道进行安装，确保连接牢固，不漏水。
3. 检测和试压完成管道安装后，进行管道系统的检测和试压，确保系统密封性良好，无漏水现象。
4. 铺设盖板在管道安装完成后，铺设盖板，保护管道不受外部破坏，确保管道的使用寿命。
四、施工注意事项在雨污水管道施工过程中，需要注意以下事项： - 施工过程中要注意安全，佩戴好安全装备。
- 严格按照设计要求施工，确保工程质量。
- 管道安装完成后，加固管道支架，防止管道下沉和变形。
- 施工现场要保持整洁，及时清理垃圾和材料。
五、施工验收雨污水管道施工完成后，应进行工程验收，包括质量验收和安全验收，确保工程符合相关标准要求。
六、总结雨污水管道施工是一项复杂的工程，本文档对施工方案进行了详细介绍，希望能够对相关人员在实际施工中提供帮助。
建议在施工过程中，严格按照方案要求进行操作，确保施工质量和工程安全。
室外雨污水管道施工方案一、项目概述雨污水管道是指用于收集和排放雨水和污水的管道系统。
它通常由管线、检查井、排放管等组成，能够有效地管理和处理雨水和污水，保护环境，预防水灾。
本施工方案旨在对室外雨污水管道的施工进行详细规划和指导，确保工程质量和安全。
二、施工准备1.施工人员：配备有经验丰富的工程师、项目经理、安全主管、质量监督员和施工人员，确保施工过程中的监控和管理。
2.材料准备：根据设计要求，预先准备好所需的管道、井盖、接头、管道胶水等材料，并进行质量检查，确保材料的质量符合要求。
3.施工设备：配备有挖掘机、起重机、打桩机、水泥搅拌车等设备，以确保施工的高效和顺利进行。
4.道路封闭和交通指示：根据工程需求，合理进行道路封闭和交通指示，确保施工期间的交通安全。
三、施工流程1.勘察和布置：在施工前，进行场地勘察，并根据设计图纸进行施工布置和标定。
\2.开挖：根据设计要求，使用挖掘机进行开挖作业，确保开挖的位置、深度和宽度符合设计要求。
3.安装管道：根据设计图纸和开挖的位置，进行管道的安装和连接。
首先使用水泥搅拌车进行管道底部的填充和固定，然后使用合适的接头将管道连接起来，最后使用管道胶水进行密封。
4.安装井盖：在井盖的位置，使用挖掘机进行开挖，然后进行井盖的安装和固定。
确保井盖的位置平整、稳定。
5.测试和清理：完成管道和井盖的安装后，进行水压测试和通水测试，确保管道的畅通和密封性。
然后进行清理，将施工现场恢复到原状。
四、施工注意事项1.安全：施工过程中，严格遵守安全规定，如佩戴安全帽、安全鞋等个人防护装备。
同时，对施工现场进行安全隐患排查，确保施工过程中的安全。
2.质量：严格按照设计要求进行施工，保证管道的质量和安全性。
在安装管道和井盖时，注意检查和修复断面、裂缝等问题，确保管道的完整性和稳定性。
3.交通：合理安排施工时间和道路封闭，确保施工过程中的交通畅通和安全。
4.环境保护：施工过程中，注意保护周围环境，避免污水泄漏和地面沉降等问题，保护地下水和土壤的安全。
雨污水管道开挖施工方案一、工艺流程测量放线→沟槽开挖及支护→管道基础施工→管道安装→检查井砌筑→闭水试验→沟槽回填→雨水口、支管、检查井井盖及井座施工。
二、测量放线测量放线：在雨、污水管道放线时，一般每隔10m设中心桩。
管道检查井处、变换管径处均应设中心桩，必要时要设置护桩或控制桩。
首先按照设计图进行测量，确定管道中心线和井中心的位置，设立中心桩，并经监理复核确认。
然后根据施工管道直径大小来确定沟槽宽度，用白灰划线来控制，同时在沟槽检查井位置的两侧设置控制桩并记录距离，以备校核。
三、沟槽开挖1、采用机械开挖的方式。
在开挖之前，需要先用破碎锤破除既有道路的结构层。
破碎锤是一种高效的破除工具，能够快速准确地破碎道路表面，为后续的机械开挖创造条件。
2、在土方开挖时，在设计槽底高程以上保留一定的余量，以避免超挖，在槽底以上20厘米处，人工进行修整底面。
清除槽底的松散土、淤泥、大石块等也。
挖除的土石会用运输车运至指定的弃土场进行处理。
为了保持沟槽干燥，在修整好底面后立即进行基础施工。
3、在基坑开挖时，直接采用机械挖槽人工配合清底的方案。
机械挖槽可以高效地挖掘出大量土壤，而人工清底可以确保槽底的土壤不被扰动。
在开挖前，需要探明地下管线情况，并核实现状排水设施标高与设计是否相符。
只有当所有条件都符合要求后，才能开始动工开挖。
为了防止超挖，严格控制槽底高程和宽度。
四、碎石、中粗砂基础为了保证碎石、中粗砂基础施工和管道铺设的质量和安全性，需要严格执行并按照规范要求进行操作。
1、复核槽底高程：在施工前，需要对施工区域的槽底高程进行复核，以确保施工时能够准确掌握地面情况，避免因高程错误导致的问题。
2、地下水降位：为了保证施工的正常进行，需要将地下水降至槽底下0.5米左右，以避免因地下水的影响导致槽坑不稳或质量问题。
3、保证槽底无积水和软泥：在施工前，需要确保槽底无积水和软泥，以避免因这些因素导致的基础不牢固或管道受影响。
雨污水管道施工方案(2)一、背景随着城市化进程的加快，城市污水处理成为了一项重要的环保任务。
其中，雨污水管道的施工方案尤为重要，直接关系到城市污水处理系统的运行效率和环境卫生。
二、施工前准备在进行雨污水管道的施工前，需要做好以下准备工作： - 现场勘察：对施工区域的地形、地貌进行勘察，了解地下管线及设施，避免施工中干扰其他管道。
- 材料准备：根据设计要求准备好管道材料、连接件等，确保施工过程中不会因为材料短缺而中断。
三、施工步骤1. 开挖施工•根据设计要求，在施工区域进行开挖，确保开挖深度和宽度符合要求。
•在开挖好的地方进行基础处理，确保管道敷设的牢固和稳定。
2. 管道安装•将预制好的管道逐段进行安装，连接件要牢固密合，避免渗漏。
•对管道进行施工过程中的质量检验，确保管道的安装符合规范要求。
3. 配套设施安装•安装雨水口、检查井等配套设施，确保雨污水管道系统完整。
•检查配套设施的连接是否牢固，确保系统的稳定性和安全性。
四、施工完成完成雨污水管道的施工后，需要进行验收和清理工作： - 对管道系统进行压力测试，确保系统没有渗漏和漏水现象。
- 清理施工现场，将施工中产生的垃圾、废料等清理干净，确保环境整洁。
五、施工后维护雨污水管道的施工完成后，需要做好系统的维护工作： - 定期检查管道系统的运行情况，及时发现并处理管道漏水等问题。
- 做好雨水口等配套设施的清理工作，保证系统畅通。
结语雨污水管道施工方案是城市污水处理系统建设中至关重要的一环，只有合理规范的施工，才能保证系统的稳定运行和环境的整洁。
希望本篇文档对您有所帮助。
开挖管道施工方案雨污水Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】溪北洋新区溪北洋大道工程工程开挖管管施施工工方方案案2016年2月29日目录一、编制依据二、工程排水设计概况三、设计要点四、管道开挖设计施工图及现场自然地貌分析和处理方法五、管道开挖现场施工布置，设计材料要求及做法六、机械设备配置数量表七、技术工种及劳动力计划表八、管道施工工艺流程溪北洋新区溪北洋大道工程开挖管施工方案一、编制依据1、规范标准(1)、《室外排水设计规范》（GB50014-2006（2014年版））；(2)、《给水排水管道工程施工及验收规范》（GB50268-2008）；(3)、《城市工程管线综合规范》（GB50289-98）；(4)、《给排水工程管道结构设计规范》（GB50069-2002）；(5)、《室外给水排水和燃气动力工程抗震设计规范》(GB50204-2002)；(6)、国家标准图集《市政排水管道工程附属设施》（《06MS201》）；(7)、《混凝土和钢筋混凝土排水管》（GB/T11863-2009）；(8)、《福建省城市道路雨水排水设计标准》（DBJ/T）；(9)、《福安市溪北洋市政组织工程专项规划--污水工程、雨水工程》；二〇一二年四月；(10)、《福建省福安市溪北洋片区防洪排涝规划》；二〇一二年四月；(11)、路桥专业提供的道路平、纵断面图；(12)、现行的其它有关技术规程、设计规范。
2、其它资料(1)、周边已建、已设计道路和排水规程施工图文件；（2）、1:1000地形图及路网规划图；（3）、道路专业提供条件图。
二、工程排水设计概况（1）、雨水系统设计溪北洋大道雨水管双侧布置，收集两侧地块的雨水后，就近排放至周边道路市政雨水管道及规划河道。
（2）、污水系统设计溪北洋大道沿线单侧设置d400-d800污水管，污水收集后排入洋中西路和令之大道已设计污水管道。
三、设计要点（1）、设计单位：管径为毫米，长度和标高为米。
图中雨水管和污水管为管内底标高，标高系同道路专业，管径均为管道内径。
（2）、本设计按地震烈度为7度抗震设防，地基允许承载力[R]>T/m^2,当达不到要求时，应对其进行加固处理。
除注明外管道覆土均应满足最小覆土人行道下米和车型道下米的要求，无法满足最小覆土要求时，应采用C25混凝土厚200mm满包处理。
（3）、平面图中管道长度为两检查口中心距离，计算真正管长时应扣除检查井井径。
（4）、污水和雨水支管与干管交角除注明外采用90°角，不用管件采用井连接，污水和雨水检查井除注明外均不落底。
（5）、本设计在部分雨水检查井处预埋一段排水管至道路边线外并设支管检查井和预留口，以备沿线用户接入，与预留口管道坡度同支管。
暂不启用预留口用M10号水泥砂浆砌筑Mu10砖厚240mm墙封堵管口，管口外侧粉1:2水泥砂浆厚20mm。
其余除注明外，雨污水检查井均不落底。
四、管道开挖设计施工图及现场自然地貌分析和处理方法（1）、根据设计施工图SS-P-4a（北侧雨水管道纵断面1/10~）至SS-P-04b（南侧雨水管道纵断面10/10~）、SS-P-05（污水水管道纵断面1/10~10/10）综合判定。
（2）、K0+000~K1+640，K1+355（洋中东路）~K1+535（令之大道）段管道处于路基填方范围内，采用反开挖施工，开挖起始线为管道外顶上。
K1+640~K3+190段管道处于自然地貌高于管道开挖面，根据管道及路面和地质条件综合测定，K1+640~K3+000段管道开挖前，首先进行土方开挖至土路基顶面（水稳层底），详：开挖回填位置断面简图。
（3）、管道开挖前将K1+640~K3+000段路基高于路基的土方首先开挖，与监理单位及建设单位协商，K1+640~K3+000段开挖后的土方一、二类土（无法用于路基回填的土方）外运至指定的弃土场（指定场地距离，详三方确定的里程），由于K1+355~K1+535段路基征地拆迁未完成，K1+640~K3+000段开挖后的土方三类土（可用于路基回填的土方）内运至K+000~K1+194段回填路基，运距按照计算。
五、管道开挖现场施工布置，设计材料要求及做法（1）、管道开挖材料进入施工现场的临时道路及材料堆料场，详：现场平面布置图：（2）、原材料设计要求A、雨水道采用II级钢筋混凝土管，管材质量应符合GB/Y11836-2009标准，d300-d1000承插管采用承插管橡胶圈接口；d1200-d2000企口管采用现浇混凝土套环柔性接口，详06MS201-0-35,36。
管材应采用有合格证书厂家的产品，广泛使用并且质量符合国家标准。
B、污水重力管道管材采用HDPE增强缠绕管，（环刚度详“HDPE管大样”图），电容连接，符合《埋地用聚乙烯（PE）结构管道系统第2部分：聚乙烯缠绕结构壁管材》B型结构壁管（GB/T ）。
本工程采购的塑料管道供应厂家应根据现场实际地基承载力与覆土深度进行竖向变形率核算，变形率应小于3%d。
管道基础及管道与检查井的连接做法详大样图。
管材应采用有合格证书厂家的产品，广泛使用并且质量符合国家标准。
C、管道原材料使用路段的环刚度设计要求，管道埋设深度≦米，环刚度≧m2，4米≤管道埋设深度≦米，环刚度≧m2，管道埋设深度≧米，环刚度≧16KN/m2.D、雨、污水检查井及其相关衔接井除说明外均采用砖砌井，做法详见大样图。
踏步选用塑料踏步，踏步做法详国标06MS201-6-16，安装详06MS201-6-17，教窝做法详06MS201-3-130、132。
E、雨水口采用砖砌偏沟式雨水口，做法详大样，雨水口落底300mm。
井圈做法详弹性自锁平入式。
道路最低点雨水口位置不得随意移动，在道路港湾处应增设雨水口。
雨水口设计图中H=。
雨水口均落底300m，雨水口连接支管应在路基压实后反开挖施工，管槽回填夯实。
F、井座井盖应严格按照大样要求选用，位于车行道的检查井，应具有足够承载力和稳定性，高度宜与路面持平。
井盖具体样式，详：附图。
（3）、施工准备A、设计施工图的污水管道基本分布情况，详：污水管道位置断面简图。
B、设计施工图的雨水管道基本分布情况，详：雨水管道位置断面简图。
六、机械设备配置数量表七、技术工种及劳动力计划表八、管道施工工艺流程九、管道开挖施工工艺1、排水、降水处理根据地质勘察及现场踏勘，施工现场的自然排水、地下水丰富，由于溪北洋本地雨水较多，本路段地质松软并含颗粒，根据地质特性判定，此种地质遇水侵泡后相当不稳定，因此施工过程中应严格控制雨水、地下水渗透至开挖的沟槽内，应保持沟槽内干燥。
根据图纸各类管道的埋设深度，在施工时将根据设计和现场的实际情况采用开挖明沟集水槽的方法进行积水，采用4KW，口径5寸的抽水泵将沟槽内的雨水、地下水及时排出。
详：施工现场排水平面布置图。
2、沟槽开挖（1）开挖前应摸清开挖面附近地下管线情况，对地下管线和各种构筑物应尽可能临时迁移，如无法移动，必须挖样洞使其外露，并采取吊、托等加固措施，必时要事先通知有关单位进行现场监护，对挖掘机手作详细交底，如无把握，应用人工开挖。
（2）管槽开挖方式：道路北侧雨水、污水管道K0+015~K3+240设计污水管道在下，雨水管道在上，由于开挖深度~米，开挖深度较深，议定采用分槽开挖的方式比较安全，先开挖污水管道，污水管槽回填后开挖雨水管道，道路南侧雨水管道K0+015~K3+240单槽开挖。
（3）挖土后遇到地质松软或淤泥等地质较差时与支撑相互配合，必须按照设计和施工规范要求及时支撑，防止槽壁失稳而导致沟槽坍塌，管槽开挖局部支撑处理，详：支撑布置详图。
A、具体平面布置，B、支撑断面布置图。
（4）挖土深度在米以上时，应编制经专家论证开挖方案，按照开挖方案要求组织施工，沟槽开挖支撑的时候，最下面的一块竖列板插至碎石基础面，在拆除底挡铁撑柱进行排管前，应在混凝土基础侧面与竖列板之间设置临时的支撑。
（5）机械开挖应严格控制开挖深度，防止超挖或扰动基底土层，在挖至槽底标高以上20cm时，再用人工挖除、修整槽底，边挖边修并立即进行基础施工。
若超挖，采用素土回填应按照有关回填压实要求进行回填。
（6）管道开挖出来的土方不应堆在沟槽边，槽边单向堆土高度不大于，离沟槽边的距离不得小于，挖土机一般离沟槽边不得小于，减轻槽边的测压力，防止沟槽受重坍塌，保证管道安装人员的施工安全。
3、管道基础（1）管道基础及管道与检查井的连接做法详大样图。
雨水管道按照设计施工图（180°管座基础详图），附图：管道基础为碎石灌砂夯实，砂砾垫层厚度为200mm。
按沟槽宽度满堂铺筑，并摊平,厚严格标高、平整度、宽度。
污水管道按照设计施工图（HDPE管与检查井连接），附图：（2）管道基础的砾石砂垫层为15cm厚，按沟槽宽度满堂铺筑，并摊平。
中粗砂找平层为20cm厚严格标高、平整度、宽度等。
4、管道铺设（1）安装的（污水、雨水）管道必须经检验合格，并报监理、建设单位相关人员检查合格，同意使用后方可使用。
（2）沟槽开挖完毕后，报请监理单位相关监理工程师进行验槽，符合设计要求，验收合格同意进行下一道工序后，方可进行管道安装。
详，附图（HDPE管管道基础、回填）。
详，附图（钢筋混凝土管II管管道基础、回填）。
（3）排管时，校正好管道坡度及管底标高，承口端排在窨井的出水方向，插口端排在窨井的进水方向。
污水管道采用人工吊装，然后采用木板对准口部，利用杠杆原理人工慢速推进，推进道扩大口推进到位，钢筋混凝土管II管采用机械吊装，井室之间的管道推进完毕后，在管口内置（采用钢筋两端对了拉直线）中心对准线，使管节居中，校准符合要求。
（4）在井位排管时，控制好窨井的内净尺寸，不超过5cm。
5、管道接口根据设计要求污水管道采用HDPE增强型钢带管管，承插式“T”型橡胶圈热熔连接。
雨水管道钢筋混凝土管II管，承插式“T”型橡胶圈连接。
管节合拢前将工作面和胶圈清洗干净，套在插口上的胶圈，使之平直、无扭曲，安装时，胶圈应均匀滚动到位，放松外力回弹就位符合要求。
管子吊装稍离基底即可，使管子中心线符合设计要求。
应由专人检查胶圈滚入情况，如发现滚入不匀，应停止顶、拉，用錾子调整胶圈位置均匀后，再继续顶拉，使胶圈达到承插口预定的位置。
管节在承插过程中由吊装设备吊住，高程正确后再放松，然后逐节安装就位，管道铺设好后用水准仪复测窨井两侧管道的标高是否与设计图标高相符，如有差异及时调整管道标高。
（详：HDPE 管与检查井连接，附图）6、窨井施工窨井底板下土体密实稳定，窨井按规定砌筑（浇筑）井圈，内壁相互垂直，砌筑避免通缝，灰缝饱满，粉刷平整不渗漏，井内流槽平顺，位置正确，清除窨井内建筑垃圾、杂物等，井框、井盖完整无损，安装平整，方位与道路平行垂直。
