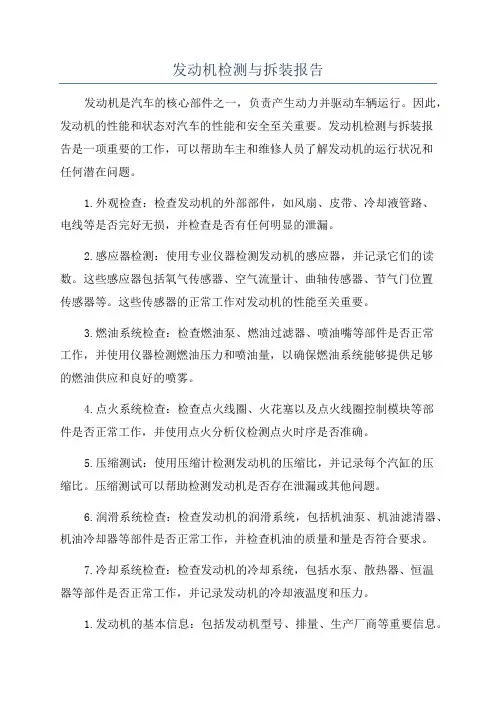

发动机检测与拆装报告发动机是汽车的核心部件之一，负责产生动力并驱动车辆运行。

因此，发动机的性能和状态对汽车的性能和安全至关重要。

发动机检测与拆装报告是一项重要的工作，可以帮助车主和维修人员了解发动机的运行状况和任何潜在问题。

1.外观检查：检查发动机的外部部件，如风扇、皮带、冷却液管路、电线等是否完好无损，并检查是否有任何明显的泄漏。

2.感应器检测：使用专业仪器检测发动机的感应器，并记录它们的读数。

这些感应器包括氧气传感器、空气流量计、曲轴传感器、节气门位置传感器等。

这些传感器的正常工作对发动机的性能至关重要。

3.燃油系统检查：检查燃油泵、燃油过滤器、喷油嘴等部件是否正常工作，并使用仪器检测燃油压力和喷油量，以确保燃油系统能够提供足够的燃油供应和良好的喷雾。

4.点火系统检查：检查点火线圈、火花塞以及点火线圈控制模块等部件是否正常工作，并使用点火分析仪检测点火时序是否准确。

5.压缩测试：使用压缩计检测发动机的压缩比，并记录每个汽缸的压缩比。

压缩测试可以帮助检测发动机是否存在泄漏或其他问题。

6.润滑系统检查：检查发动机的润滑系统，包括机油泵、机油滤清器、机油冷却器等部件是否正常工作，并检查机油的质量和量是否符合要求。

7.冷却系统检查：检查发动机的冷却系统，包括水泵、散热器、恒温器等部件是否正常工作，并记录发动机的冷却液温度和压力。

1.发动机的基本信息：包括发动机型号、排量、生产厂商等重要信息。

2.外观检查结果：描述发动机外观的状况，是否存在泄漏、损坏等问题，并提供相应的照片或图示。

3.感应器检测结果：列出每个感应器的读数，并与正常范围进行比较，指出异常的感应器，并提供维修建议。

4.燃油系统检查结果：描述燃油系统的状况，是否正常工作，并提供必要的维修建议。

5.点火系统检查结果：描述点火系统的状况，是否正常工作，并提供必要的维修建议。

6.压缩测试结果：列出每个汽缸的压缩比，并与正常范围进行比较，指出异常的汽缸，并提供维修建议。

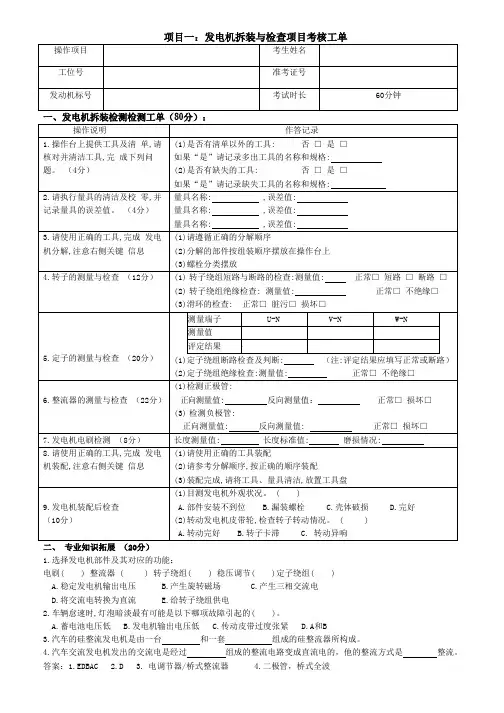

定子绕组断路检查及判断:二、专业知识拓展（20分）1.选择发电机部件及其对应的功能：电刷( ) 整流器 ( ) 转子绕组( ) 稳压调节( )定子绕组( )A.稳定发电机输出电压B.产生旋转磁场C.产生三相交流电D.将交流电转换为直流E.给转子绕组供电2.车辆怠速时,灯泡暗淡最有可能是以下哪项故障引起的( )。

A.蓄电池电压低B.发电机输出电压低C.传动皮带过度张紧D.A和B3.汽车的硅整流发电机是由一台和一套组成的硅整流器所构成。

4.汽车交流发电机发出的交流电是经过组成的整流电路变成直流电的，他的整流方式是整流。

规范检测转子绕组短路、断路、绝缘等项目6分规范检测定子绕组短路、断路、绝缘等项目70分一、工具清点和校准：清点操作台上的工具,将工具的名称、规格、数量填写到下表。

789102.将需要校零的工具名称记录在以下留白处,并完成工具的校零,记录校零后的误差。

二、零件测量、计算及判断1.气缸体的测量，计算气缸体的圆度、圆柱度;请根据下表的提示,确定合适的测量位置,选用正确的测量工具完成测量,并将测量数据记录下表。

发动机气缸测量过程记录单：(单位:mm)圆度D2注:(1)该记录表由学生填写,作为考核评分依据; (2)所有长度单位统一为mm,测量数据精确到小数点后三位;(3)填写该表时间记入考试时间。

2.根据以上数据,判断气缸体是否能继续使用? (对比给定的标准值,做出详细的判断)(在选项后括号内打勾)
能继续使用( ) 不能继续使用( )四、工位整顿30 3.测量方法项目三：发动机曲轴测量操作工单一、工具清点和校准：清点操作台上的工具,将工具的名称、规格、数量填写到下表。

101.将以上需要校零的工具名称记录在以下留白处,并完成工具的校零,记录校零后的误差。

二、零件测量、计算和判断1.曲轴主轴颈的测量,为确定曲轴主轴颈的磨损状况,请选用正确的测量工具在合适的测量位置,完成测量,并将测量数据记录下表。

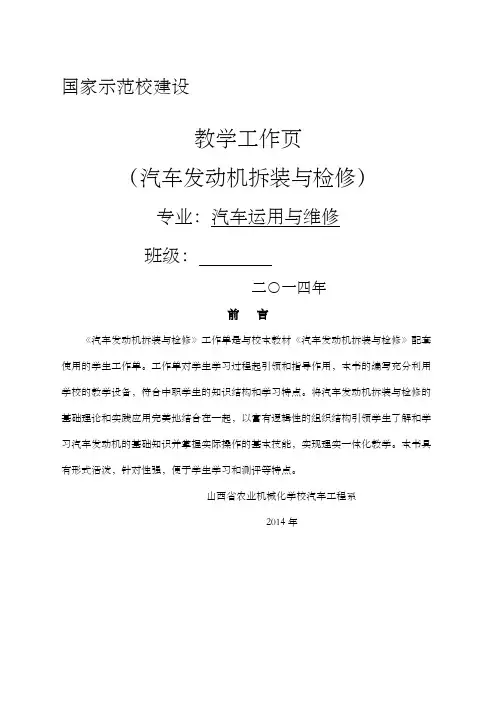

国家示范校建设教学工作页（汽车发动机拆装与检修）专业：汽车运用与维修班级：二○一四年前言《汽车发动机拆装与检修》工作单是与校本教材《汽车发动机拆装与检修》配套使用的学生工作单。

工作单对学生学习过程起引领和指导作用，本书的编写充分利用学校的教学设备，符合中职学生的知识结构和学习特点。

将汽车发动机拆装与检修的基础理论和实践应用完美地结合在一起，以富有逻辑性的组织结构引领学生了解和学习汽车发动机的基础知识并掌握实际操作的基本技能，实现理实一体化教学。

本书具有形式活泼，针对性强，便于学生学习和测评等特点。

山西省农业机械化学校汽车工程系2014年目录发动机的初步认识 (1)发动机的初步认识 (4)气缸盖、气缸垫的构造与检修 (6)气缸体、油底壳的构造与检修 (10)活塞环、活塞销的构造与检修 (13)活塞的构造与检修 (16)连杆的构造与检修 (19)曲轴的构造与检修 (22)配气机构的认识 (26)气门传动组的构造与检修 (29)润滑系的构造与检修 (33)冷却系的构造与检修 (36)汽车发动机拆装与检修工单一、资讯 1、将车辆的信息填入表中 2、相关知识（1）写出发动机基本构造的零部件名称 1 ；2 ； 3 ；4 ； 5 ；6 ； 7 ；8 ； 9 ；10 ； 11 ；12 ； 13 ；14 ；工作任务 发动机的初步认识 学时 4时间 姓名班级成绩实训设备 发动机工作原理示教板 丰田-5A 解剖发动机EQ6100发动机工作原理透视模型 任务描述通过发动机工作原理示教板、丰田-5A 解剖发动机、EQ6100发动机工作原理透视模型等教学设备，采用行动导向教学法，引导学生掌握发动机的基本构造、常用名词术语和工作原理，培养良好的职业道德、工作态度、团队协作能力和责任感。

车型 生产年代制造厂发动机识别码发动机型号（2）根据工作原理图写出发动机常用术语的含义上止点（TDC）下止点（BDC）活塞行程S燃烧室容积VC气缸工作容积VH发动机排量VL压缩比ε（3）填写活塞、进气门、排气门在工作循环中的运动关系二、任务实施1、学生分组学生分三组，每组一位组长2、任务分配（1）利用发动机工作原理示教板观察发动机的基本构造，进一步掌握发动机的工作原理、发动机常用术语的含义。

国家示范校建设教学工作页（汽车发动机拆装与检修）专业：汽车运用与维修班级：二○一四年前言《汽车发动机拆装与检修》工作单是与校本教材《汽车发动机拆装与检修》配套使用的学生工作单。

工作单对学生学习过程起引领和指导作用，本书的编写充分利用学校的教学设备，符合中职学生的知识结构和学习特点。

将汽车发动机拆装与检修的基础理论和实践应用完美地结合在一起，以富有逻辑性的组织结构引领学生了解和学习汽车发动机的基础知识并掌握实际操作的基本技能，实现理实一体化教学。

本书具有形式活泼，针对性强，便于学生学习和测评等特点。

山西省农业机械化学校汽车工程系2014年目录发动机的初步认识..................................................................................... 发动机的初步认识..................................................................................... 气缸盖、气缸垫的构造与检修 .............................................................. 气缸体、油底壳的构造与检修 .............................................................. 活塞环、活塞销的构造与检修 .............................................................. 活塞的构造与检修..................................................................................... 连杆的构造与检修..................................................................................... 曲轴的构造与检修..................................................................................... 配气机构的认识 ......................................................................................... 气门传动组的构造与检修 ....................................................................... 润滑系的构造与检修 ................................................................................ 冷却系的构造与检修 ................................................................................汽车发动机拆装与检修工单一、资讯1、将车辆的信息填入表中2、相关知识（1）写出发动机基本构造的零部件名称 1 ；2 ； 3 ；4 ；5 ；6 ；7 ；8 ；9 ；10 ；11 ；12 ；13 ；14 ；（2）根据工作原理图写出发动机常用术语的含义上止点（TDC）下止点（BDC）活塞行程S燃烧室容积V C气缸工作容积V H发动机排量V L压缩比ε（3）填写活塞、进气门、排气门在工作循环中的运动关系二、任务实施1、学生分组学生分三组，每组一位组长2、任务分配（1）利用发动机工作原理示教板观察发动机的基本构造，进一步掌握发动机的工作原理、发动机常用术语的含义。

汽修厂维修工单用户及 车辆信息 用户（送修人）姓名 联系电话 移动电话 品牌 车型 出厂编号 首次故障里程 发动机型 发动机号 购车日期 行驶里程 牌照号 维修信息 维修属性 报修时间 预定交车时间 服务活动编号 服务活动内容 外出信息 外出救援地 国家标准里程 结算里程 出发时间 返回时间 是否自备车 外出人员 附件状况工具□ 天线□ 点烟器□ 备胎□ 千斤顶□ 轮罩□ 灭火器□ 维修前车辆免费检查 （目视）外观情况 好 坏 维修 车门玻璃及挡风玻璃状况……..…□ □ □ 前、后灯状况……………………..□ □ □车身和油漆状况…………………..□ □ □ 前、后轮胎状况…………………..□ □ □ 在举升机上 好 坏 维修 前、后轮制动间隙…………………………□ □ □ 轮胎压力（包括备胎）……………………□ □ □ 转向球头和防尘套状况……………………□ □ □ 发动机/变速箱密封……………………….□ □ □ 制动系统的密封/管路状况……………… □ □ □发动机舱 好 坏 维修 发动机机油液面………………….□ □ □ 冷却液液面……………………….□ □ □ 制动液液面……………………….□ □ □ 蓄电池状况……………………….□ □ □其他检查 好 坏 维修 制动性能……………………………………□ □ □ 空调性能……………………………………□ □ □外观检查外观划伤在图中 相应位置标出旧件是否保留 是□ 否□ 是否洗车 是□ 否□ 剩余燃油：0□ 1/4□ 1/2□ 3/4□ 1□检查费用说明： 1、本次检查的故障在本维修中心维修，检查费用包含在维修费内，如不在维修中心维修，请用户支付检查费：¥ 元。

2、本人同意按贵厂检修单所列出的维修项目修理，愿意支付有关款项。

（如对已出厂的车辆维修质量或其他问题有异议，请在一周内返回本维修中心复查。

） 3、车壳翻新，拆装前后挡风玻璃。

国家示范校建设教学工作页（汽车发动机拆装与检修）专业：汽车运用与维修班级：_________《汽车发动机拆装与检修》工作单是与校本教材《汽车发动机拆装与检修》配套使用的学生工作单。

工作单对学生学习过程起引领和指导作用，本书的编写充分利用学校的教学设备，符合中职学生的知识结构和学习特点。

将汽车发动机拆装与检修的基础理论和实践应用完美地结合在一起，以富有逻辑性的组织结构引领学生了解和学习汽车发动机的基础知识并掌握实际操作的基本技能，实现理实一体化教学。

本书具有形式活泼，针对性强，便于学生学习和测评等特点。

山西省农业机械化学校汽车工程系2014 年目录发动机的初步认识 (1)发动机的初步认识 (4)气缸盖、气缸垫的构造与检修 (7)气缸体、油底壳的构造与检修 (12)活塞环、活塞销的构造与检修 (16)活塞的构造与检修 (20)连杆的构造与检修 (24)曲轴的构造与检修 (28)配气机构的认识 (33)气门传动组的构造与检修 (40)润滑系的构造与检修 (46)冷却系的构造与检修 (51)汽车发动机拆装与检修工单工作任务发动机的初步认识学时4时间姓名班级成绩实训设备发动机工作原理示教板丰田-5A解剖发动机EQ610C发动机工作原理透视模型任务描述通过发动机工作原理示教板、丰田-5A解剖发动机、EQ6100发动机工作原理透视模型等教学设备，采用行动导向教学法，引导学生掌握发动机的基本构造、常用名词术语和工作原理，培养良好的职业道德、工作态度、团队协作能力和责任感。

、资讯车型生产年代制造厂发动机识别码发动机型号「1、将车辆的信息填入表中2、相关知识(1)写出发动机基本构造的零部件名称___________ ； 2 _________ ；___________ ； 4 ____________ ；___________ ； 6 _________ ；___________ ；8 _________ ；___________ ；10 ___________ ；；12 ___________ ；；14 ___________ ；(2)根据工作原理图写出发动机常用术语的含义上止点(TDC下止点(BDC活塞行程S燃烧室容积V C气缸工作容积V H发动机排量V L压缩比&（3）填写活塞、进气门、排气门在工作循环中的运动关系二、任务实施1、学生分组学生分三组，每组一位组长2、任务分配（1）利用发动机工作原理示教板观察发动机的基本构造，进一步掌握发动机的工作原理、发动机常用术语的含义。
