下载文档原格式
石灰回转窑煅烧技术石灰回转窑煅烧技术是一种常用于石灰生产的工艺。
通过将石灰石放入回转窑中进行煅烧，可以将其转化为高活性的石灰，广泛应用于建筑材料、冶金、化工等行业。
一、石灰回转窑的结构和原理石灰回转窑是一种圆筒形的设备，通常由筒体、支撑装置、传动装置、焚化装置、气体进出口等部分组成。
在石灰石进入回转窑后，通过传动装置将其慢慢旋转，使石灰石在高温下进行煅烧。
石灰石煅烧的过程中，主要经历以下几个阶段：预热阶段、分解阶段、石灰化阶段和冷却阶段。
在预热阶段，石灰石中的水分和部分游离二氧化碳会被释放出来。
随着温度的升高，石灰石会进入分解阶段，二氧化碳会被彻底释放出来。
接下来是石灰化阶段，石灰石中的钙氧化物会与二氧化碳反应生成石灰。
最后是冷却阶段，石灰会被冷却至合适的温度后取出。
二、石灰回转窑煅烧技术的优势石灰回转窑煅烧技术相比于其他石灰生产工艺具有以下优势：1. 温度控制精准：石灰回转窑可以通过控制回转速度和燃烧器的热量输出来控制煅烧温度，使其达到最佳值，从而保证石灰的质量稳定。
2. 热能利用高效：石灰回转窑的结构设计使得煅烧过程中产生的余热可以被充分利用，用于预热石灰石和干燥原料，提高能源利用效率。
3. 适应性强：石灰回转窑可以适应不同种类的石灰石，且处理能力大，可以满足大规模生产的需求。
同时，还可以处理含有杂质的石灰石，提高了原料利用率。
4. 环境友好：石灰回转窑采用闭路燃烧方式，减少了烟气排放，对环境影响较小。
并且通过煅烧过程中产生的高温燃烧，可以将有害物质完全破坏，减少了对环境的污染。
三、石灰回转窑煅烧技术的应用石灰回转窑煅烧技术在建筑材料、冶金、化工等行业有着广泛的应用。
1. 建筑材料行业：石灰是制作砂浆、砖块、混凝土等建筑材料的重要原料，石灰回转窑煅烧技术可以生产出高活性的石灰，提高建筑材料的质量。
2. 冶金行业：石灰在冶金过程中有着重要的作用，可以用于炼钢、脱硫等工艺。
石灰回转窑煅烧技术可以生产出高纯度的石灰，满足冶金行业的需求。
回转窑烧石灰工艺回转窑烧石灰工艺是一种常见的生产石灰的方法。
这种工艺的原理是将石灰石放入回转窑中，通过高温烧制，使其分解成氧化钙和二氧化碳。
这种工艺具有高效、节能、环保等优点，因此在石灰生产中得到了广泛应用。
回转窑烧石灰工艺的主要流程包括石灰石的破碎、预热、烧结和冷却等环节。
首先，将石灰石经过破碎后送入预热器中进行预热，使其达到一定温度。
然后将预热后的石灰石送入回转窑中进行烧结，烧结过程中需要控制炉内温度和氧气含量，以保证石灰石的分解反应能够顺利进行。
最后，将烧结后的石灰石送入冷却器中进行冷却，使其达到室温后即可包装出售。
回转窑烧石灰工艺具有以下优点：1.高效：回转窑烧石灰工艺可以实现连续生产，生产效率高，生产能力大。
2.节能：回转窑烧石灰工艺采用了预热器和冷却器，可以充分利用热能，减少能源消耗。
3.环保：回转窑烧石灰工艺可以减少二氧化碳的排放，对环境污染较小。
4.质量稳定：回转窑烧石灰工艺可以控制炉内温度和氧气含量，保证石灰石的分解反应能够顺利进行，从而保证产品质量稳定。
回转窑烧石灰工艺也存在一些缺点：1.设备投资大：回转窑烧石灰工艺需要大型设备，设备投资较大。
2.炉内温度难以控制：回转窑烧石灰工艺中，炉内温度难以精确控制，容易影响产品质量。
3.烟气处理难度大：回转窑烧石灰工艺中，烟气中含有大量的二氧化碳和氮氧化物等有害物质，需要进行处理。
总的来说，回转窑烧石灰工艺是一种高效、节能、环保的石灰生产方法，具有广泛的应用前景。
随着科技的不断发展，回转窑烧石灰工艺也将不断改进和完善，为石灰生产带来更多的便利和效益。

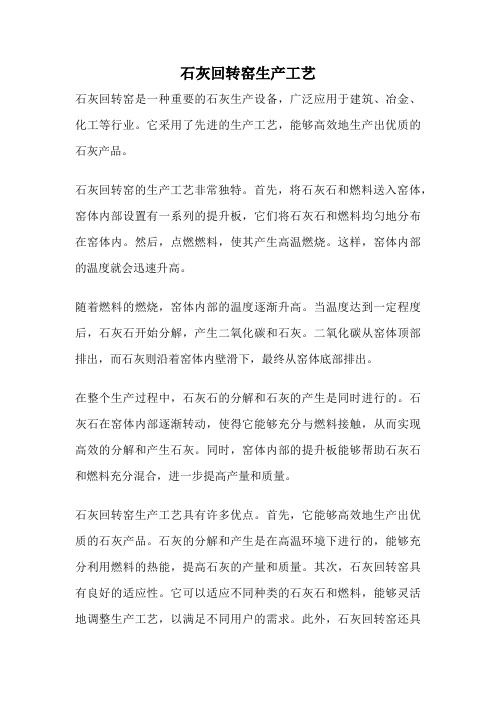

石灰回转窑生产工艺
石灰回转窑是一种重要的石灰生产设备，广泛应用于建筑、冶金、化工等行业。
它采用了先进的生产工艺，能够高效地生产出优质的石灰产品。
石灰回转窑的生产工艺非常独特。
首先，将石灰石和燃料送入窑体，窑体内部设置有一系列的提升板，它们将石灰石和燃料均匀地分布在窑体内。
然后，点燃燃料，使其产生高温燃烧。
这样，窑体内部的温度就会迅速升高。
随着燃料的燃烧，窑体内部的温度逐渐升高。
当温度达到一定程度后，石灰石开始分解，产生二氧化碳和石灰。
二氧化碳从窑体顶部排出，而石灰则沿着窑体内壁滑下，最终从窑体底部排出。
在整个生产过程中，石灰石的分解和石灰的产生是同时进行的。
石灰石在窑体内部逐渐转动，使得它能够充分与燃料接触，从而实现高效的分解和产生石灰。
同时，窑体内部的提升板能够帮助石灰石和燃料充分混合，进一步提高产量和质量。
石灰回转窑生产工艺具有许多优点。
首先，它能够高效地生产出优质的石灰产品。
石灰的分解和产生是在高温环境下进行的，能够充分利用燃料的热能，提高石灰的产量和质量。
其次，石灰回转窑具有良好的适应性。
它可以适应不同种类的石灰石和燃料，能够灵活地调整生产工艺，以满足不同用户的需求。
此外，石灰回转窑还具
有节能环保的特点。
它采用了闭式生产，能够有效地控制废气的排放，减少对环境的污染。
石灰回转窑是一种高效、适应性强、节能环保的石灰生产设备。
它的生产工艺独特，能够高效地生产出优质的石灰产品。
随着科技的不断进步，石灰回转窑的生产工艺也在不断创新和完善，为各行各业提供更好的石灰产品。

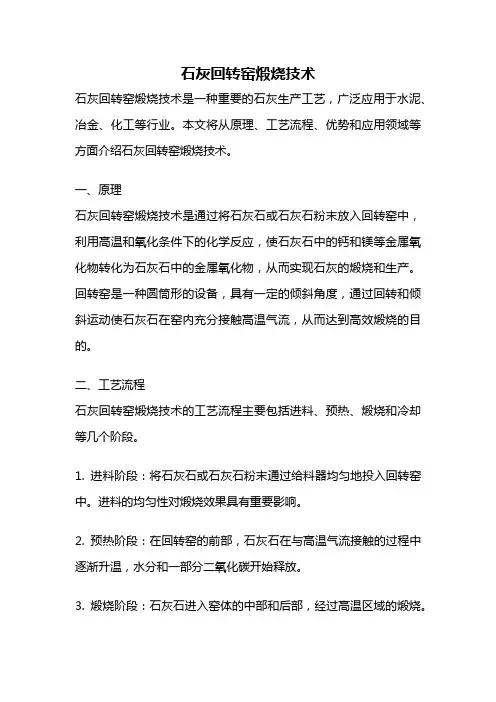

石灰回转窑煅烧技术石灰回转窑煅烧技术是一种重要的石灰生产工艺，广泛应用于水泥、冶金、化工等行业。
本文将从原理、工艺流程、优势和应用领域等方面介绍石灰回转窑煅烧技术。
一、原理石灰回转窑煅烧技术是通过将石灰石或石灰石粉末放入回转窑中，利用高温和氧化条件下的化学反应，使石灰石中的钙和镁等金属氧化物转化为石灰石中的金属氧化物，从而实现石灰的煅烧和生产。
回转窑是一种圆筒形的设备，具有一定的倾斜角度，通过回转和倾斜运动使石灰石在窑内充分接触高温气流，从而达到高效煅烧的目的。
二、工艺流程石灰回转窑煅烧技术的工艺流程主要包括进料、预热、煅烧和冷却等几个阶段。
1. 进料阶段：将石灰石或石灰石粉末通过给料器均匀地投入回转窑中。
进料的均匀性对煅烧效果具有重要影响。
2. 预热阶段：在回转窑的前部，石灰石在与高温气流接触的过程中逐渐升温，水分和一部分二氧化碳开始释放。
3. 煅烧阶段：石灰石进入窑体的中部和后部，经过高温区域的煅烧。
在高温下，石灰石中的钙和镁等金属氧化物发生分解和氧化反应，生成石灰石中的金属氧化物。
4. 冷却阶段：煅烧后的石灰石经过窑体后部的冷却区域，与较低温度的气流接触，逐渐冷却，并最终排出窑外。
三、优势石灰回转窑煅烧技术相比于其他石灰煅烧技术具有以下优势：1. 高热效率：回转窑煅烧过程中，窑体内部高温气流能够充分与石灰石接触，从而实现石灰石的高效煅烧，提高热效率。
2. 适应性强：石灰回转窑煅烧技术适用于多种石灰石原料，包括石灰石矿石、石灰石粉末等，具有较强的适应性。
3. 产品质量稳定：由于回转窑煅烧过程中的高温和氧化条件，可以使石灰石中的杂质和有害物质得到有效去除，从而提高产品的质量稳定性。
4. 节能环保：回转窑煅烧技术采用闭路循环运行，可以有效回收和利用窑尾气中的热能和粉尘等，降低能耗和污染物排放。
四、应用领域石灰回转窑煅烧技术广泛应用于水泥、冶金、化工等行业。
在水泥生产中，石灰回转窑煅烧技术可用于生产高质量的石灰石熟料，作为水泥生产的重要原料。

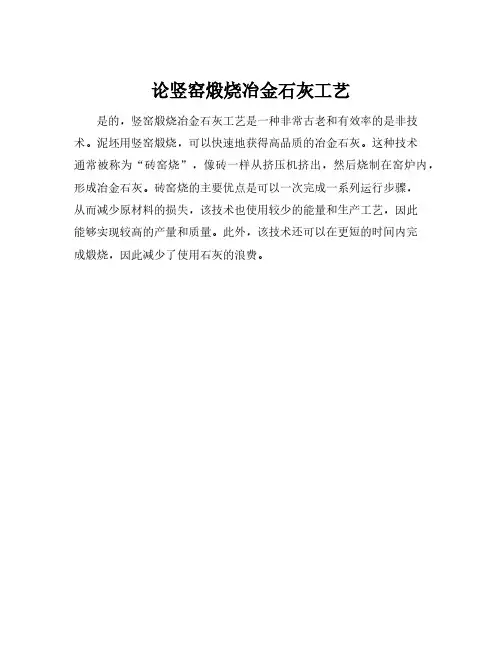

论竖窑煅烧冶金石灰工艺
是的，竖窑煅烧冶金石灰工艺是一种非常古老和有效率的是非技术。
泥坯用竖窑煅烧，可以快速地获得高品质的冶金石灰。
这种技术
通常被称为“砖窑烧”，像砖一样从挤压机挤出，然后烧制在窑炉内，形成冶金石灰。
砖窑烧的主要优点是可以一次完成一系列运行步骤，
从而减少原材料的损失，该技术也使用较少的能量和生产工艺，因此
能够实现较高的产量和质量。
此外，该技术还可以在更短的时间内完
成煅烧，因此减少了使用石灰的浪费。

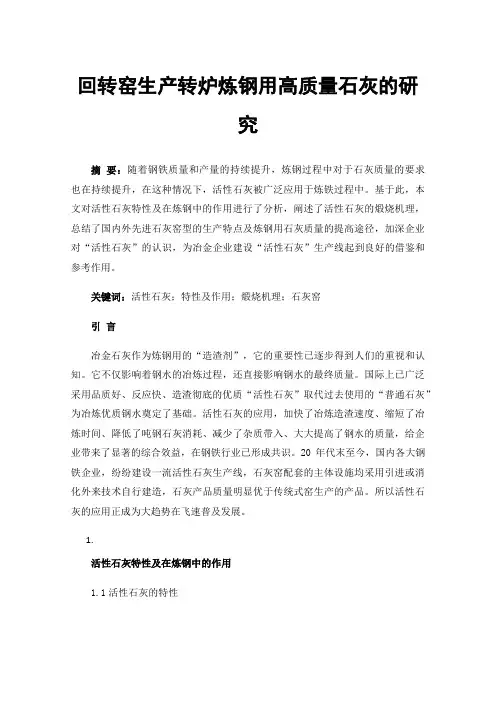

回转窑生产转炉炼钢用高质量石灰的研究摘要：随着钢铁质量和产量的持续提升，炼钢过程中对于石灰质量的要求也在持续提升，在这种情况下，活性石灰被广泛应用于炼铁过程中。
基于此，本文对活性石灰特性及在炼钢中的作用进行了分析，阐述了活性石灰的煅烧机理，总结了国内外先进石灰窑型的生产特点及炼钢用石灰质量的提高途径，加深企业对“活性石灰”的认识，为冶金企业建设“活性石灰”生产线起到良好的借鉴和参考作用。
关键词：活性石灰；特性及作用；煅烧机理；石灰窑引言冶金石灰作为炼钢用的“造渣剂”，它的重要性已逐步得到人们的重视和认知。
它不仅影响着钢水的冶炼过程，还直接影响钢水的最终质量。
国际上已广泛采用品质好、反应快、造渣彻底的优质“活性石灰”取代过去使用的“普通石灰”为冶炼优质钢水奠定了基础。
活性石灰的应用，加快了冶炼造渣速度、缩短了冶炼时间、降低了吨钢石灰消耗、减少了杂质带入、大大提高了钢水的质量，给企业带来了显著的综合效益，在钢铁行业已形成共识。
20年代末至今，国内各大钢铁企业，纷纷建设一流活性石灰生产线，石灰窑配套的主体设施均采用引进或消化外来技术自行建造，石灰产品质量明显优于传统式窑生产的产品。
所以活性石灰的应用正成为大趋势在飞速普及发展。
1.活性石灰特性及在炼钢中的作用1.1活性石灰的特性活性石灰是一种化学性能活泼、反应能力强，在炼钢造渣过程中熔解速度快，含 S、P 等有害元素少的优质软烧石灰。
它的质量优劣主要采用“活性度”这一指标来衡量。
活性度体现了石灰在熔渣中与其它物质的反应能力，表观现象为石灰在熔渣中的熔化速度。
由于直接在钢水中测定较困难，所以一般以测试石灰在水中的反应速度来代替，即以石灰水活性来表示。
活性度的测试方法为:取50g 试样，与水混匀成饱和溶液再加入酚酞试剂后呈粉红色，再用浓度为4N( 摩尔) 的 HCl( 盐酸) 在40℃±1℃的环境温度下，连续10min( 分钟) 滴定，彻底中和后滴入HCl 的毫升数( 滴定值) 即为“活性度”值。
回转窑煅烧冶金石灰工艺研究与实践摘要：由原料、燃料条件、设备及生产实际确定合理的预热温度、煅烧温度与煅烧时间得到有效CaO高、活性高的冶金石灰关键词：活性度；回转窑；煅烧温度；煅烧时间；预热温度前言：随着钢铁行业的不断发展对作为转炉炼钢造渣剂的冶金石灰要求也越来越高，要求冶金石灰在保证有效CaO的前提下还必须具有很高的活性。
提高冶金石灰的活性，可以减少炼钢时石灰的用量、提高钢水收得率、废钢比和炉衬寿命，做到快速造渣，少渣吹炼，减少吹炼喷溅，提高生产节奏等效果，这直接关系到企业的技术经济效益和节能降耗。
1. 生成冶金石灰的机理石灰组成中有游离氧化钙和结合氧化钙，游离氧化钙中又分活性氧化钙和非活性氧化钙。
非活性氧化钙在普通消解条件下，不能同水发生反应，但有可能转化为活性氧化钙(如磨细后)。
活性氧化钙则是在普通消解条件下，能同水发生反应的那部分游离氧化钙，结合氧化钙是不可回复的，故不能称为非活性氧化钙。
氧化钙在石灰中存在形式可以用图1.1表示。
石灰的反应能力实际上可以看成是游离氧化钙总量中活性氧化钙的数量。
石灰石的锻烧是石灰石菱形晶格重新结晶转化为石灰的立方晶格的变化过程。
其变化所得晶体结构与形成新相晶核的速度和它的生长速度有关。
当前者大于后者时，所得到的为细粒晶体，其活性氧化钙分子数量多，具有高的表面能；反之，所得为低表面能的粗粒晶体，其活性氧化钙分子数量少。
在石灰石快速加热锻烧下，所得到的为细粒晶体结构的石灰，活性度就高；缓慢加热锻烧时，所得为粗晶体结构的石灰，活性就低[1]。
2.燃料和燃烧设备及原料要求2.1燃料和燃烧设备根据所用窑型和生产实际情况的不同，生产冶金石灰常用的燃料有焦炭、煤、重油和各种煤气。
本厂采用的是转炉煤气和高炉煤气混烧，转炉煤气和高炉煤气作为燃料的优点是烧出的石灰S含量比起其它燃料要低，窑内结圈现象较其它燃料要轻微；缺点是转炉煤气和高炉煤气的主要成分为CO其发热值较含碳氢化合物的燃料低，这在一定程度上制约了产量的进一步提高。
燃烧设备在实际生产中起到非常关键的作用。
本厂采用的燃烧设备（及烧嘴）是一种煤气与空气预先不进行混合，二者在燃烧空间内边混合边燃烧的的设备，此时燃烧速度受到混合速度的限制，燃烧缓慢且有明显的火焰，此时燃烧产物与周围物体之间所进行的热交换属于火焰辐射它比起单纯的气体辐射具有更强的辐射力[4]。
对于本厂使用的煤气燃烧过程其本上可以归纳为：煤气与空气的混合；将混合物加热到着火温度；煤气中的可燃组分与空气中的氧发生激烈的化学反应进行燃烧。
在上述过程中，煤气中的可燃组分与空气中的氧在高温下进行燃烧反应是非常快的，可以认为是在一瞬间完成的。
将煤气预热到着火温度在煤气预热室进行，唯有煤气和空气的混合过程是一种物理扩散过程，需要一定的时间，因此它是决定燃烧速度的主要因素。
对比我厂的1#窑和2#窑的烧嘴可以看出1#的燃烧速度比2#更快、更充分，在煤气条件基本一致的情况下考虑可能是烧嘴、管路差异、风煤的配比、压力等方面造成的。
2.2原料要求工业用石灰对石灰石的质量要求主要有两个方面：一个是要求含碳酸钙成分要高，一般要求要在97%以上，二是它的结构晶粒要小，因为晶粒小的石灰石晶间不严实，且在含有机物的情况下，有机物燃烧形成的多孔状，CO 2容易分离，故便于煅烧，三是杂质少，特别是有害成分如二氧化硅，氧化镁，氧化铝，硫和磷等。
2.2.1粒度要求在冶金石灰生产中，原料石灰石的粒度应控制在一定范围。
如果粒度差别大，小粒石灰石在短时间内就可完全分解，而大粒度的则需要较长时间。
若大粒度的石灰石已完全分解，而小粒的因在煅烧区停留时间过长造成过烧而失去活性，反之大粒度的会形成夹心生烧而使活性度偏低。
因此要求石灰石粒度尽可能均匀, 一般要求大小粒度之比不超过二分之一[2]。
表1为我厂与其它厂的对比：石灰 CaO （活性） CaO （非活性） CaCO 3，CaSO 4，2CaO ·SiO 2 CaO ·Al 2O 3，3CaO ·Al 2O 32CaO ·Fe 2O 3，CaO ·Fe 2O 3细磨 图1.1 石灰中氧化钙的存在形式表1 为几个冶金厂石灰生产的统计2.2.2成分条件石灰石的主要成分是CaCO3，还含有一定量的MgCO3、SiO2、Al2O3、Fe2O3 等杂质。
CaCO3的含量表示石灰石的纯度，它直接影响着石灰中CaO的含量，是决定石灰活性度的主要指标，因此CaCO3的含量越高越好，生产中认为大于96%的石灰石较好。
石灰石中的杂质是有害成分，煅烧过程中分别与CaO反应：SiO2 + 3CaO = 3CaO·SiO2Al2O3 + 3CaO = 3CaO·Al2O 32CaO + Fe2O 3 = 2CaO·Fe2O 3Al2O 3 + Fe2O 3 + 4CaO =4CaO·Al2O3·Fe2O 3生成的盐类大部分熔点低，在煅烧带常以液相存在,促进了CaO颗粒间的融合，使石灰结构紧缩，气孔率下降，活性度较低。
冶金石灰生产要求原料中杂质含量尽可能少，根据原料所含成分不同，国家统一把石灰石划分为不同的等级，见表2。
表2 冶金石灰石工业标准（%）3.工艺技术要求3.1预热温度与操作负压本厂的预热器属于竖式预热器。
利用转窑中废气温度来预热石灰石优点是可以节约能源、降低成本；缺点是废气中有大量的粉尘可能夹杂到石灰石中影响预热效果，废气温度与锻烧制度关系密切很难既达到理想的预热温度又达到理想的煅烧温度，两者间存在矛盾。
回转窑的负压操作有利于石灰石的快速分解同时对预热温度也有直接的影响，负压的大小应该以窑中石灰石的量为主要标准而不要把其用作调整预热温度的主要手段。
3.2冶金石灰（活性石灰）煅烧特点活性石灰，除要求原料（石灰石）化学成分和块度合适外，还要有一定的煅烧制度，其煅烧特点：(1) 锻烧时，石灰石表面温度不能超过1150℃，温度过高，表面形成致密过烧层，使活性度降低。
(2) 供热强度要合理，石灰石分解初期允许较大的供热强度，可达10000～25000Kcal/m2。
待基本分解完时，应逐渐降到<5000 Kcal/m2以保证石灰石晶粒细、活性高。
(3) 一旦分解结束，要立即降温冷却，以防石灰持续结晶致使晶粒过大，活性降低[3]。
3.3煅烧温度煅烧温度不仅决定了石灰石的分解反应速度，而且也影响石灰晶体粒度大小。
如果温度偏低，分解慢，在有效煅烧时间内石灰石不能完全分解，造成生烧，活性度偏低；温度较高时，石灰石分解速度快，但随着温度的升高，CaO晶粒长大，体积密度增大，比表面积和气孔率减小，使石灰反应能力下降，活性度降低。
因此，生产要求煅烧温度要控制在合适的范围。
不同的石灰石在理论上都存在一个理想的煅烧温度，而在950～1150℃时，大部分石灰石都能烧成较高活性度的℃CaO含量高的时候石灰活性度反而低。
在双色温度高、CaO含量高时CaO晶粒长大，体积密度增大，比表面积和气孔率减小使活性降低；双色温度低时CaO含量降低使得石灰活性度降低。
3.4煅烧时间生产中原料粒度和成分稳定后，煅烧温度一定,煅烧时间也就基本确定，不可偏差过大，否则，若煅烧时间过短，较大粒度的石灰石分解不完，反之，因煅烧时间过长，已完全分解的石灰在高温下晶体长大，使体积密度增大，两者都会引起石灰活性度降低。
有关资料指出：同类石灰石在1093℃下煅烧2h所形成的气孔表面积若在927℃下则需要煅烧8h[3]。
可见，煅烧时间与煅烧温度相关。
3.5煅烧温度与煅烧时间的关系从理论上说，煅烧优质石灰，应先根据石灰石质量，确定最佳煅烧温度，而煅烧时间在煅烧温度确定时也就一定了。
实际生产中，根据需要，产量经常波动，为了保证石灰质量的稳定，应由产量确定煅烧时间，再由煅烧时间确定煅烧温度，所以实际煅烧温度不仅与理论最佳煅烧温度有一定偏差，而且也应随原料粒度，产量等的波动而变化，但原料粒度、产量等的波动应控制在一定的范围内，否则，将影响正常操作，引起质量波动。
用本厂使用的石灰石在实验室条件下做石灰石热稳定性实验，实验步骤：石灰石水洗→烘干1小时→称量→马弗炉加热→称量→水化→烘干1小时→称量由实验得出的数据我们可以得出石灰石在加热30分钟的情况下只需1100℃—1150℃即可生产出合格石灰。
考虑到实际生产和实验室条件的差异根据本厂生产实际经验在1170℃，保温40分钟，8小时产量170t的条件下即可生产出CaO 含量在84%以上，活性度在350以上的石灰。
4.结论（1）加强对石灰石质量的监督，降低入窑低熔点杂质量从而控制结圈和预热室被堵现象，从而减少非计划停机。
（2）石灰石在实验条件下800℃左右开始分解，预热器连续出料且受热不均预热温度应该适当提高，预热时间变短（推速加快）也应该适当提高预热温度。
（3）石灰的CaO含量和活性度之间存在一定的矛盾，在双色温度高、CaO含量高时CaO晶粒长大，体积密度增大，比表面积和气孔率减小使活性降低；双色温度低时CaO含量降低使得石灰活性度降低。
（4）煅烧活性石灰工艺制度为：在煅烧温度为1170℃，保温40分钟，8小时产量170t，然后迅速冷却，即可得到高活高CaO石灰。
参考文献[1]唐亚新，影响石灰活性的因素分析[J].炼钢，2001,17(3):50.[2] 刘世洲, 詹庆林, 张树勋等.冶金石灰[M].沈阳:东北工学院出版社,1992.[3] 贾玉红，生产优质冶金石灰的条件[J].钢铁，2000,35(11):34-35.[4] 姜金宁，硅酸盐工业热工过程及设备.冶金工业出版社。
