Multisim模拟电路仿真实验

实验19 Multisim 数字电路仿真实验1.实验目的用Multisim 的仿真软件对数字电路进行仿真研究。

2.实验内容实验19.1 交通灯报警电路仿真交通灯故障报警电路工作要求如下：红、黄、绿三种颜色的指示灯在下 列情况下属正常工作，即单独的红灯指示、黄灯指示、绿灯指示及黄、绿灯 同时指示，而其他情况下均属于故障状态。

出故障时报警灯亮。

设字母R 、Y 、G 分别表示红、黄、绿三个交通灯，高电平表示灯亮， 低电平表示灯灭。

字母Z 表示报警灯，高电平表示报警。

则真值表如表 19.1所示。

逻辑表达式为：RY RG G Y R Z ++=若用与非门实现，则表达式可化为：RY RG G Y R Z ⋅⋅= Multisim 仿真设计图如图19.1所示：图19.1的电路图中分别用开关A 、B 、C 模拟控制红、黄、绿灯的亮暗，开关接向高电平时表示灯亮，接向低电平时表示灯灭。

用发光二极管LED1的亮暗模拟报警灯的亮暗。

另外用了一个5V 直流电源、一个7400四2输入与非门、一个7404六反相器、一个7420双4输入与非门、一个500表19.1LED_redLED1图19.1欧姆电阻。

在模拟实验中可以看出，当开关A、B、C中只有一个拨向高电平，以及B、C同时拨向高电平而A拨向低电平时报警灯不亮，其余情况下报警灯均亮。

实验19.2数字频率计电路仿真数字频率计电路(实验13.3)的工作要求如下：能测出某一未知数字信号的频率，并用数码管显示测量结果。

如果用2位数码管，则测量的最大频率是99Hz。

数字频率计电路Multisim仿真设计图如图19.2所示。

其电路结构是：用二片74LS90（U1和U2）组成BCD码100进制计数器，二个数码管U3和U4分别显示十位数和个位数。

四D触发器74LS175（U5）与三输入与非门7410（U6B）组成可自启动的环形计数器，产生闸门控制信号和计数器清0信号。

信号发生器XFG1产生频率为1Hz、占空比为50%的连续脉冲信号，信号发生器XFG2产生频率为1-99Hz（人为设置）、占空比为50%的连续脉冲信号作为被测脉冲。

Multisim模拟电路仿真实验电路仿真是电子工程领域中重要的实验方法，它通过计算机软件模拟电路的工作原理和性能，可以在电路设计阶段进行测试和验证。

其中，Multisim作为常用的电路设计与仿真工具，具有强大的功能和用户友好的界面，被广泛应用于电子工程教学和实践中。

本文将对Multisim模拟电路仿真实验进行探讨和介绍，包括电路仿真的基本原理、Multisim的使用方法以及实验设计与实施等方面。

通过本文的阅读，读者将能够了解到Multisim模拟电路仿真实验的基本概念和操作方法，掌握电路仿真实验的设计和实施技巧。

一、Multisim模拟电路仿真的基本原理Multisim模拟电路仿真实验基于电路分析和计算机仿真技术，通过建立电路模型和参数设置，使用数值计算方法求解电路的节点电压、电流以及功率等相关参数，从而模拟电路的工作情况。

Multisim模拟电路仿真的基本原理包括以下几个方面：1. 电路模型建立：首先，需要根据电路的实际连接和元件参数建立相应的电路模型。

Multisim提供了丰富的元件库和连接方式，可以通过简单的拖拽操作和参数设置来搭建电路模型。

2. 参数设置：在建立电路模型的基础上，需要为每个元件设置合适的参数值。

例如，电阻器的阻值、电容器的容值、电源的电压等。

这些参数值将直接影响到电路的仿真结果。

3. 仿真方法选择：Multisim提供了多种仿真方法，如直流分析、交流分析、暂态分析等。

根据不同的仿真目的和需求，选择适当的仿真方法来进行仿真计算。

4. 仿真结果分析：仿真计算完成后，Multisim会给出电路的仿真结果，包括节点电压、电流、功率等参数。

通过分析这些仿真结果，可以评估电路的性能和工作情况。

二、Multisim的使用方法Multisim作为一款功能强大的电路设计与仿真工具，具有直观的操作界面和丰富的功能模块，使得电路仿真实验变得简单而高效。

以下是Multisim的使用方法的基本流程：1. 新建电路文件：启动Multisim软件，点击“新建”按钮创建一个新的电路文件。

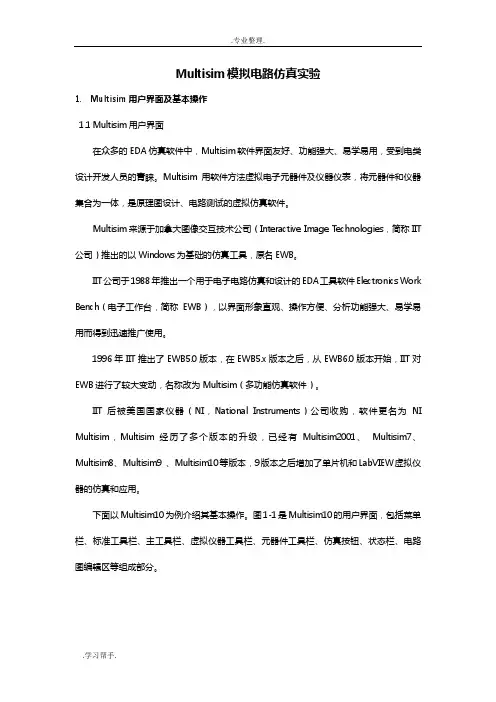

Multisim模拟电路仿真实验1.Multisim用户界面及基本操作1.1Multisim用户界面在众多的EDA仿真软件中，Multisim软件界面友好、功能强大、易学易用，受到电类设计开发人员的青睐。

Multisim用软件方法虚拟电子元器件及仪器仪表，将元器件和仪器集合为一体，是原理图设计、电路测试的虚拟仿真软件。

Multisim来源于加拿大图像交互技术公司（Interactive Image Technologies，简称IIT 公司）推出的以Windows为基础的仿真工具，原名EWB。

IIT公司于1988年推出一个用于电子电路仿真和设计的EDA工具软件Electronics Work Bench（电子工作台，简称EWB），以界面形象直观、操作方便、分析功能强大、易学易用而得到迅速推广使用。

1996年IIT推出了EWB5.0版本，在EWB5.x版本之后，从EWB6.0版本开始，IIT对EWB进行了较大变动，名称改为Multisim（多功能仿真软件）。

IIT后被美国国家仪器（NI，National Instruments）公司收购，软件更名为NI Multisim，Multisim经历了多个版本的升级，已经有Multisim2001、Multisim7、Multisim8、Multisim9 、Multisim10等版本，9版本之后增加了单片机和LabVIEW虚拟仪器的仿真和应用。

下面以Multisim10为例介绍其基本操作。

图1-1是Multisim10的用户界面，包括菜单栏、标准工具栏、主工具栏、虚拟仪器工具栏、元器件工具栏、仿真按钮、状态栏、电路图编辑区等组成部分。

图1-1 Multisim10用户界面菜单栏与Windows应用程序相似，如图1-2所示。

图1-2 Multisim菜单栏其中，Options菜单下的Global Preferences和Sheet Properties可进行个性化界面设置，Multisim10提供两套电气元器件符号标准：ANSI：美国国家标准学会，美国标准，默认为该标准，本章采用默认设置；DIN：德国国家标准学会，欧洲标准，与中国符号标准一致。

电路分析基础2.1 L 、C 并联谐振回路频率特性的仿真测试电路说明：①电源选择“Sources ”→“SIGNAL_VOLTAGE_SOURCE ”→“AC_VOLTAGE ”。

9个，设置为电路分析：理论值：kHz FmH LCf 035.51121210=⨯==μππ实际值：kHz f 006.50=左右测量此处的频率观察左下脚的值，为实际值2.2 L 、C串联谐振回路频率特性的仿真测试电路说明：①电源选择“Sources”→“SIGNAL_VOLTAGE_SOURCE”→“AC_VOLTAGE”。

9个，设置为电路分析：理论值：kHz nFmH LCf 23.1591121210=⨯==ππ实际值：kHz f 23.1590=2.3 电容特性仿真测试C11uF按Space 键，来回切换，看电容的充放电过程。

2.4 电感特性仿真测试按Space键，来回切换，观察电感特性。

模拟电子线路2.5 全波整流电路¸1N40072.6 光电控制电路图中，SONALERT为固体音调发生器，按Space键，是开关闭合，观察效果如下图。

若接实际电路，SONALERT应发出200Hz对应的声音。

图中用2.5V的红色探针来表示。

X1在指示器库（Indicators）中的探针（PROBE）中选择PROBE-RED。

2.7 桥式整流∏滤波电路¸观察波形：①起始波形：②平稳后波形：2.8同向比例运算电路W① 理论值：通过同向比例运算的公式计算：V mV k k 110.010101001U 2=⨯ΩΩ+=）（。

② 实际值：电压表示数0.110V 。

2.9 三角波发生器观察示波器波形，分析三角波的产生过程。

数字电子技术2.10译码器仿真电路的分析XWG1为字信号发生器（Word Generation）。

设置其值为0-7。

选择循环时，灯依次点亮，可设断点、可单步执行。

74LS138的真值表：例：当字发生器-XWG1运行到0000000003时，2.11 模数AD与转换电路的仿真电路中函数信号发生器设置为：改变变阻器的值，观察数码管显示数值的变换。

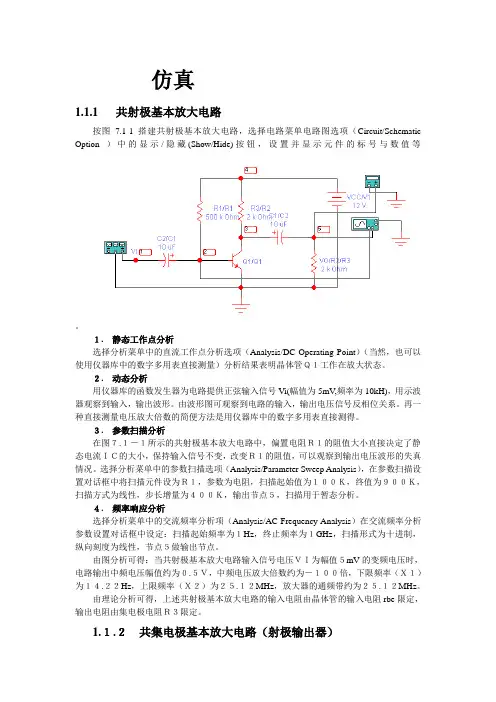

仿真1.1.1 共射极基本放大电路按图7.1-1搭建共射极基本放大电路，选择电路菜单电路图选项（Circuit/Schematic Option ）中的显示/隐藏(Show/Hide)按钮，设置并显示元件的标号与数值等。

１.静态工作点分析选择分析菜单中的直流工作点分析选项（Analysis/DC Operating Point）（当然，也可以使用仪器库中的数字多用表直接测量）分析结果表明晶体管Ｑ１工作在放大状态。

２.动态分析用仪器库的函数发生器为电路提供正弦输入信号Vi(幅值为5mV,频率为10kH)，用示波器观察到输入，输出波形。

由波形图可观察到电路的输入，输出电压信号反相位关系。

再一种直接测量电压放大倍数的简便方法是用仪器库中的数字多用表直接测得。

３.参数扫描分析在图７.１－１所示的共射极基本放大电路中，偏置电阻Ｒ１的阻值大小直接决定了静态电流ＩＣ的大小，保持输入信号不变，改变Ｒ１的阻值，可以观察到输出电压波形的失真情况。

选择分析菜单中的参数扫描选项（Analysis/Parameter Sweep Analysis），在参数扫描设置对话框中将扫描元件设为Ｒ１，参数为电阻，扫描起始值为１００Ｋ，终值为９００Ｋ，扫描方式为线性，步长增量为４００Ｋ，输出节点５，扫描用于暂态分析。

４.频率响应分析选择分析菜单中的交流频率分析项（Analysis/AC Frequency Analysis）在交流频率分析参数设置对话框中设定：扫描起始频率为１Hz，终止频率为１GHz，扫描形式为十进制，纵向刻度为线性，节点５做输出节点。

由图分析可得：当共射极基本放大电路输入信号电压ＶＩ为幅值５mV的变频电压时，电路输出中频电压幅值约为０.５Ｖ，中频电压放大倍数约为－１００倍，下限频率（Ｘ１）为１４.２２Hz，上限频率（Ｘ２）为２５.１２MHz，放大器的通频带约为２５.１２MHz。

由理论分析可得，上述共射极基本放大电路的输入电阻由晶体管的输入电阻rbe限定，输出电阻由集电极电阻Ｒ３限定。

multisim使用及电路仿真实验报告范文模板及概述1. 引言1.1 概述引言部分将介绍本篇文章的主题和背景。

在这里，我们将引入Multisim的使用以及电路仿真实验报告。

Multisim是一种强大的电子电路设计和仿真软件，广泛应用于电子工程领域。

通过使用Multisim，可以实现对电路进行仿真、分析和验证，从而提高电路设计的效率和准确性。

1.2 文章结构本文将分为四个主要部分：引言、Multisim使用、电路仿真实验报告以及结论。

在“引言”部分中，我们将介绍文章整体结构，并简要概述Multisim的使用与电路仿真实验报告两个主题。

在“Multisim使用”部分中，我们将详细探讨Multisim软件的背景、功能与特点以及应用领域。

接着，在“电路仿真实验报告”部分中，我们将描述一个具体的电路仿真实验，并包括实验背景、目的、步骤与结果分析等内容。

最后，在“结论”部分中，我们将总结回顾实验内容，并分享个人的实验心得与体会，同时对Multisim软件的使用进行评价与展望。

1.3 目的本篇文章旨在介绍Multisim的使用以及电路仿真实验报告，并探讨其在电子工程领域中的应用。

通过对Multisim软件的详细介绍和电路仿真实验报告的呈现，读者将能够了解Multisim的基本特点、功能以及实际应用场景。

同时，本文旨在激发读者对于电路设计和仿真的兴趣，并提供一些实践经验与建议。

希望本文能够为读者提供有关Multisim使用和电路仿真实验报告方面的基础知识和参考价值，促进他们在这一领域的学习和研究。

2. Multisim使用2.1 简介Multisim是一款功能强大的电路仿真软件，由National Instruments（国家仪器）开发。

它为用户提供了一个全面的电路设计和分析工具，能够模拟各种电子元件和电路的行为。

使用Multisim可以轻松地创建、编辑和测试各种复杂的电路。

2.2 功能与特点Multisim具有许多强大的功能和特点，使其成为研究者、工程师和学生选择使用的首选工具之一。

一、实验目的1.认识并了解Multisim的元器件库；2.学习使用Multisim绘制电路原理图；3.学习使用Multisim里面的各种仪器分析模拟电路；二、实验内容【基本单管放大电路的仿真研究】1.仿真电路如图所示。

2.修改参数，方法如下：双击三极管，在Value选项卡下单击EDIT MODEL；修改电流放大倍数BF为60，其他参数不变；图中三极管名称变为2N2222A*；双击交流电源，改为1mV,1kz；双击Vcc，在Value选项卡下修改电压为12V；双击滑动变阻器，在Value选项卡下修改Increment值为0.1% 或更小。

三、数据计算1.由表中数据可知，测量值和估算值并不完全相同。

可以通过更精细地调节滑动变阻器，使V E更接近于1.2V.2.电压放大倍数测量值A u =−13.852985 ；估算值A u =−14.06 ；相对误差=−13.852985−(−14.06)−14.06×100% =−1.47%由以上数据可知，测量值和估算值并不完全相同，可能的原因有：1) 估算值的计算过程中使用了一些简化处理，如动态分析时视电容为短路，r be =300+(β+1)∙26I E等与仿真电路并不完全相同。

2) 仿真电路的静态工作点与理想情况并不相同，也会影响放大倍数。

3. 输入输出电阻验相同的原因外（不再赘述），还有：万用表本身存在电阻。

4.去掉R E1后，电压放大倍数增大，下限截止频率和上限截止频率增大，输入电阻减小。

说明R E1减小了放大倍数，增大了输入电阻。

四、感想与体会电子实验中，估算值与仿真值、仿真值与实际测量值往往并不完全一致。

在设计电路时可以通过估算得到大致的判断，再在电脑中进行仿真，最后再实际测量运行。

用电脑仿真是很必要的，一方面可以及早发现一些简单错误，防止功亏一篑，另一方面还可以节省材料和制作时间。

但必须考虑实际测量与仿真的不同之处，并应以实测值为准。

multisim环境下rom仿真实验教学实践在Multisim环境下进行ROM（只读存储器）的仿真实验教学实践是一种常见的电子电路设计和数字逻辑实验方法。

下面是一个具体的教学实践步骤：
1. 打开Multisim软件，并创建一个新的电路设计项目。

2. 在工具栏中选择“模拟器”选项，并从下拉菜单中选择“数字逻辑模拟器”。

3. 在工具栏中选择“数码器件”选项，并从下拉菜单中选择“ROM”。

4. 将ROM组件拖动到电路图中，并设置ROM的参数，例如地址线数目、数据线数目和存储器容量等。

5. 连接ROM的地址线和数据线，可以使用导线工具进行连接。

6. 设置输入信号源和时钟信号源，以便为ROM提供适当的输入。

7. 在仿真设置中，选择仿真类型为“时域仿真”，并设置仿真时长。

8. 运行仿真，观察ROM的输出结果。

可以通过添加示波器或数字分析仪等工具来监测和分析输出信号。

9. 可以尝试不同的输入模式和地址序列，观察ROM的输出变化。

10. 进一步深入讨论ROM的工作原理、地址编码和数据存储
等相关概念，并与实际应用场景进行联系和分析。

通过这样的多媒体环境下的ROM仿真实验教学实践，可以帮助学生更好地理解ROM的原理和工作方式，并提高他们的电子电路设计和数字逻辑分析能力。

低频电子线路实验报告—基于Multisim的电子仿真设计班级：卓越（通信）091班姓名：杨宝宝学号：6100209170辅导教师：陈素华徐晓玲学生姓名：杨宝宝学号：6100209170 专业班级：卓越（通信）091班实验类型：□验证□综合□设计□创新实验日期：实验成绩：实验一基于Multisim数字电路仿真实验一、实验目的1.掌握虚拟仪器库中关于测试数字电路仪器的使用方法，入网数字信号发生器和逻辑分析仪的使用。

2.进一步了解Multisim仿真软件基本操作和分析方法。

二、实验内容用数字信号发生器和逻辑分析仪测试74LS138译码器逻辑功能。

三、实验原理实验原理图如图所示：四、实验步骤1.在Multisim软件中选择逻辑分析仪，字发生器和74LS138译码器；学生姓名：杨宝宝学号：6100209170 专业班级：卓越（通信）091班实验类型：□验证□综合□设计□创新实验日期：实验成绩：2.数字信号发生器接138译码器地址端，逻辑分析仪接138译码器输出端。

并按规定连好译码器的其他端口。

3.点击字发生器，控制方式为循环，设置为加计数，频率设为1KHz，并设置显示为二进制；点击逻辑分析仪设置频率为1KHz。

相关设置如下图学生姓名：杨宝宝学号：6100209170 专业班级：卓越（通信）091班实验类型：□验证□综合□设计□创新实验日期：实验成绩：五、实验数据及结果逻辑分析仪显示图下图实验结果分析：由逻辑分析仪可以看到在同一个时序74LS138译码器的八个输出端口只有一个输出为低电平，其余为高电平.结合字发生器的输入，可知.在译码器的G1=1，G2A=0，G2B=0的情况下，输出与输入的关系如下表所示学生姓名：杨宝宝学号：6100209170 专业班级：卓越（通信）091班实验类型：□验证□综合□设计□创新实验日期：实验成绩：当G1=1，G2A=0，G2B=0中任何一个输入不满足时，八个输出都为1六、实验总结通过本次实验，对Multisim的基本操作方法有了一个简单的了解。

仿真1.1.1 共射极基本放大电路按图7.1-1搭建共射极基本放大电路，选择电路菜单电路图选项（Circuit/Schematic Option ）中的显示/隐藏(Show/Hide)按钮，设置并显示元件的标号与数值等。

１. 静态工作点分析选择分析菜单中的直流工作点分析选项（Analysis/DC Operating Point）（当然，也可以使用仪器库中的数字多用表直接测量）分析结果表明晶体管Ｑ１工作在放大状态。

２. 动态分析用仪器库的函数发生器为电路提供正弦输入信号Vi(幅值为5mV,频率为10kH)，用示波器观察到输入，输出波形。

由波形图可观察到电路的输入，输出电压信号反相位关系。

再一种直接测量电压放大倍数的简便方法是用仪器库中的数字多用表直接测得。

３. 参数扫描分析在图７.１－１所示的共射极基本放大电路中，偏置电阻Ｒ１的阻值大小直接决定了静态电流ＩＣ的大小，保持输入信号不变，改变Ｒ１的阻值，可以观察到输出电压波形的失真情况。

选择分析菜单中的参数扫描选项（Analysis/Parameter Sweep Analysis），在参数扫描设置对话框中将扫描元件设为Ｒ１，参数为电阻，扫描起始值为１００Ｋ，终值为９００Ｋ，扫描方式为线性，步长增量为４００Ｋ，输出节点５，扫描用于暂态分析。

４. 频率响应分析选择分析菜单中的交流频率分析项（Analysis/AC Frequency Analysis）在交流频率分析参数设置对话框中设定：扫描起始频率为１Hz，终止频率为１GHz，扫描形式为十进制，纵向刻度为线性，节点５做输出节点。

由图分析可得：当共射极基本放大电路输入信号电压ＶＩ为幅值５mV的变频电压时，电路输出中频电压幅值约为０.５Ｖ，中频电压放大倍数约为－１００倍，下限频率（Ｘ１）为１４.２２Hz，上限频率（Ｘ２）为２５.１２MHz，放大器的通频带约为２５.１２MHz。

由理论分析可得，上述共射极基本放大电路的输入电阻由晶体管的输入电阻rbe限定，输出电阻由集电极电阻Ｒ３限定。

multisim模拟仿真实验⼀、实验⽬的和要求(1)学习⽤multisim 进⾏模拟电路的设计仿真 (2)掌握⼏种常见的实⽤电路原理图⼆、实验内容和原理2.1测量放⼤电路仿真分析在multisim11中画出如下电路原理图。

如图所⽰为测量放⼤电路，采⽤两级放⼤，前级采⽤同相放⼤器，可以获得很⾼的输⼊阻抗；后级采⽤差动放⼤器，可获得⽐较⾼的共模抑制⽐，增强电路的抗⼲扰能⼒。

该电路常常作为传感器放⼤器或测量仪器的前端放⼤器，在微弱信号检测电路设计中应⽤⼴泛。

电路的电压放⼤倍数理论计算为)1(94367R R R R R A u++=将电路参数代⼊计算：630)101001001(10300=++=uA2.2电压-频率转换电路仿真分析给出⼀个控制电压，要求波形发⽣电路的振荡频率与控制电压成正⽐，这种通过改变输⼊电压的⼤⼩来改变输出波形频率，从⽽将电压参数转换成频率参量电路成为电压—频率转换电路（VCO ），⼜称压控振荡器。

在multisim11中创建如图所⽰的电压-频率转换电路的电路原理图。

电路中，U1是积分电路，U2是同相输⼊迟滞⽐较器，它起开关左右；U3是电压跟随电流，输⼊测试电压U1。

电路的输出信号的振荡频率与输⼊电压的函数关系为Zi CU R R U R T f 31421==2.3单电源功率放⼤电路仿真分析在许多电⼦仪器中，经常要求放⼤电路的输出机能够带动某种负载，这就要求放⼤电路有⾜够⼤的输出功率，这种电路通称为功率放⼤器，简称“功放”。

⼀般对功放电路的要求有：（1）根据负载要求提供所需要的输出功率；（2）功率要⾼（3）⾮线性失真要⼩（4）带负载的能⼒强。

根据上述这些要求，⼀般选⽤⼯作在甲⼄类的共射输出器构成互补对称功率放⼤电路。

单电源功放电路中指标计算公式如下：功率放⼤器的输出功率：Lo oR U P = 直流电源提供的直流功率：CO CC E I U P ?=电路效率：%100?=EoP P η实验电路原理图如下：2.4直流稳压电源仿真分析在所以电⼦电路和电⼦设备中，通常都需要电压稳定的直流电源供电。

竭诚为您提供优质文档/双击可除模拟电路仿真软件实验报告篇一：模拟电路仿真实验报告一、实验目的（1）学习用multisim实现电路仿真分析的主要步骤。

（2）用仿真手段对电路性能作较深入的研究。

二、实验内容1.晶体管放大器共射极放大器（1）新建一个电路图（图1-1），步骤如下：①按图拖放元器件，信号发生器和示波器，并用导线连接好。

②依照电路图修改各个电阻与电容的参数。

③设置信号发生器的参数为Frequency1khz，Amplitude10mV，选择正弦波。

④修改晶体管参数，放大倍数为40,。

（2）电路调试，主要调节晶体管的静态工作点。

若集电极与发射极的电压差不在电压源的一半上下，就调节电位器，直到合适为止。

（3）仿真（↑图1）（↓图2）2.集成运算放大器差动放大器差动放大器的两个输入端都有信号输入，电路如图1-2所示。

信号发生器1设置成1khz、10mV的正弦波，作为ui1；信号发生器2设置成1khz、20mV的正弦波，作为ui2。

满足运算法则为：u0=(1+Rf/R1）*(R2/R2+R3)*ui2-(Rf/R1)*ui1仿真图如图3图1-2图33.波形变换电路检波电路原理为先让调幅波经过二极管，得到依调幅波包络变化的脉动电流，再经过一个低通滤波器，滤去高频部分，就得到反映调幅波包络的调制信号。

电路图如图1-4，仿真结果如图4.篇二：multisim模拟电路仿真实验报告1.2.3.一、实验目的认识并了解multisim的元器件库；学习使用multisim 绘制电路原理图；学习使用multisim里面的各种仪器分析模拟电路；二、实验内容【基本单管放大电路的仿真研究】仿真电路如图所示。

1.2.修改参数，方法如下：双击三极管，在Value选项卡下单击eDITmoDeL；修改电流放大倍数bF为60，其他参数不变；图中三极管名称变为2n2222A*；双击交流电源，改为1mV,1kz；双击Vcc，在Value选项卡下修改电压为12V；双击滑动变阻器，在Value选项卡下修改Increment值为0.1%或更小。
