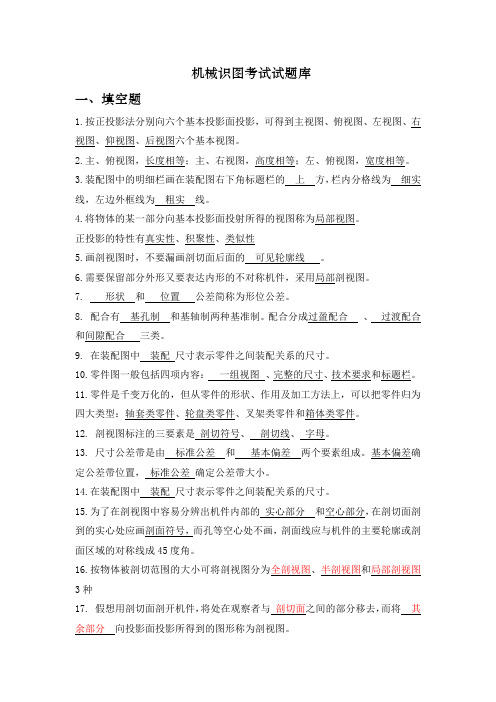

机械识图考试试题库一、填空题1.按正投影法分别向六个基本投影面投影，可得到主视图、俯视图、左视图、右视图、仰视图、后视图六个基本视图。
2.主、俯视图，长度相等；主、右视图，高度相等；左、俯视图，宽度相等。
3.装配图中的明细栏画在装配图右下角标题栏的上方，栏内分格线为细实线，左边外框线为粗实线。
4.将物体的某一部分向基本投影面投射所得的视图称为局部视图。
正投影的特性有真实性、积聚性、类似性5.画剖视图时，不要漏画剖切面后面的可见轮廓线。
6.需要保留部分外形又要表达内形的不对称机件，采用局部剖视图。
7. 形状和位置公差简称为形位公差。
8. 配合有基孔制和基轴制两种基准制。
配合分成过盈配合、过渡配合和间隙配合三类。
9. 在装配图中装配尺寸表示零件之间装配关系的尺寸。
10.零件图一般包括四项内容：一组视图、完整的尺寸、技术要求和标题栏。
11.零件是千变万化的，但从零件的形状、作用及加工方法上，可以把零件归为四大类型：轴套类零件、轮盘类零件、叉架类零件和箱体类零件。
12. 剖视图标注的三要素是剖切符号、剖切线、字母。
13. 尺寸公差带是由标准公差和基本偏差两个要素组成。
基本偏差确定公差带位置，标准公差确定公差带大小。
14.在装配图中装配尺寸表示零件之间装配关系的尺寸。
15.为了在剖视图中容易分辨出机件内部的实心部分和空心部分，在剖切面剖到的实心处应画剖面符号，而孔等空心处不画，剖面线应与机件的主要轮廓或剖面区域的对称线成45度角。
16.按物体被剖切范围的大小可将剖视图分为全剖视图、半剖视图和局部剖视图3种17. 假想用剖切面剖开机件，将处在观察者与剖切面之间的部分移去，而将其余部分向投影面投影所得到的图形称为剖视图。
18.剖视图只是假想地剖开机件，用以表达机件内部形状的一种方法，实际机件是完整的，因此除剖视图外的其它图形，都按完整的形状画出。
19.物体向基本投影面投射所得的视图称为基本视图20.局部剖视图中，视图与剖视图的分界线用波浪线线，也可以用双折线线21.半剖视图中，半个视图与半个剖视图的分界线用细点划线22.一张完整的装配图包括以下几项基本内容：一组图形、必要的尺寸、技术要求和标题栏、零件序号、明细栏。
中职机电专业技能高考《机械制图》题库1. 投影基础1.1.1.1投影面垂线中，正垂线在V 面上的投影积聚为一点。
( )(容易)1.1.1.2空间两直线平行，各投影面上的投影都相互平行。
( )(容易)1.1.1.3空间两直线垂直，各投影面上的投影都相互垂直。
( )(中等难度)1.1.1.4空间直线的位置关系有平行、相交、垂直三种。
( )(中等难度)1.1.1.5由两个或两个以上的基本形体组成的物体称为组合体。
( )(容易)1.1.1.6组合体的组合形式，一般分为叠加、相切、相贯和切割等。
( )(中等难度)1.1.3.1选择正确的左视图。
正确答案是( )。
(中等难度)A. aB. bC. cD. d1.1.3.2在下列四种说法中，选择一种正确的答案。
正确答案是( )。
(中等难度)A. A 上B 下，C 右D 左B. A 左B 右，C 上 D 下C. A 前B 后，C 左D 右D. A 左B 右，C 后D 前1.1.3.3选择正确的俯视图。
正确答案是（ ）。
(中等难度)A. aB. bC. cD. d1.1.3.4选择正确的左视图。
正确答案是（ ）。
(中等难度)A. aB. bC. cD. d1.1.3.5在下列四种说法中，选择一种正确的答案。
正确答案是（ ）。
(较难)A. A 上B 下，C 前D 后 B. A 前B 后，C 上D 下C. A 后B 前，C 下D 上D. A 左B 右，C 上D 下1.1.3.6选择正确的左视图。
（ ） (中等难度)A. aB. bC. cD. d 1.1.3.7选择正确的左视图。
（ ）(中等难度)A. aB. bC. cD. d1.1.3.8在下列四种说法中，选择一种正确的答案。
（ ）(较难)A. A 上B 下，C 前D 后 B. A 下B 上，C 左 D 右 C. A 前C 后，B 上D 下D. A 前B 下，C 右D 左1.1.3.9绘制正等轴测图，三个轴测轴的夹角为（ ）。

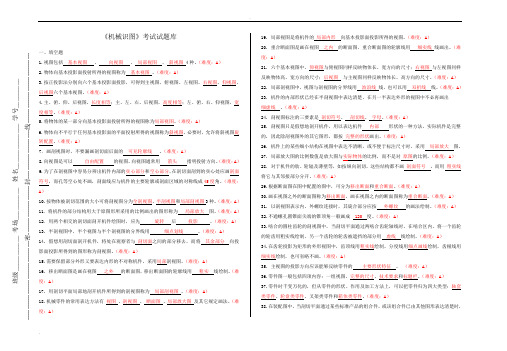

-------------------------------------密-----------------------封-----------------------线---------------------------------班级___________ 考场__________ 姓名______________ 学号_________《机械识图》考试试题库一、填空题1.视图包括 基本视图 、 向视图 、 局部视图 、 斜视图 4种。
（难度：A ）2.物体向基本投影面投射所得的视图称为 基本视图 。
（难度：A ）3.按正投影法分别向六个基本投影面投影，可得到主视图、俯视图、左视图、右视图、仰视图、后视图六个基本视图。
（难度：A ）4.主、俯、仰、后视图，长度相等；主、左、右、后视图，高度相等；左、俯、右、仰视图，宽度相等。
（难度：A ）5.将物体的某一部分向基本投影面投射所得的视图称为局部视图。
（难度：A ）6.物体向不平行于任何基本投影面的平面投射所得的视图称为斜视图，必要时，允许将斜视图旋转配置。
（难度：A ）7．画剖视图时，不要漏画剖切面后面的 可见轮廓线 。
（难度：A ）8.向视图是可以 自由配置 的视图。
向视图通常用 箭头 指明投射方向。
（难度：A ）9.为了在剖视图中容易分辨出机件内部的实心部分和空心部分，在剖切面剖到的实心处应画剖面符号，而孔等空心处不画，剖面线应与机件的主要轮廓或剖面区域的对称线成45度角。
（难度：A ）10.按物体被剖切范围的大小可将剖视图分为全剖视图、半剖视图和局部剖视图3种。
（难度：A ）11．将机件的部分结构用大于原图形所采用的比例画出的图形称为 局部放大 图。
（难度：A ）12．用两个相交的剖切面剖开机件绘图时，应先 旋转 后 投影 。
（难度：A ）13. 半剖视图中，半个视图与半个剖视图的分界线用 细点划线 。
（难度：A ）14. 假想用剖切面剖开机件，将处在观察者与 剖切面之间的部分移去，而将 其余部分 向投影面投影所得到的图形称为剖视图。
.-------------------------------------密-----------------------封-----------------------线---------------------------------班级___________ 考场__________ 姓名______________ 学号_________《机械识图》考试试题库一、填空题1.视图包括 基本视图 、 向视图 、 局部视图 、 斜视图 4种。
（难度：A ）2.物体向基本投影面投射所得的视图称为 基本视图 。
（难度：A ）3.按正投影法分别向六个基本投影面投影，可得到主视图、俯视图、左视图、右视图、仰视图、后视图六个基本视图。
（难度：A ）4.主、俯、仰、后视图，长度相等；主、左、右、后视图，高度相等；左、俯、右、仰视图，宽度相等。
（难度：A ）5.将物体的某一部分向基本投影面投射所得的视图称为局部视图。
（难度：A ）6.物体向不平行于任何基本投影面的平面投射所得的视图称为斜视图，必要时，允许将斜视图旋转配置。
（难度：A ）7．画剖视图时，不要漏画剖切面后面的 可见轮廓线 。
（难度：A ）8.向视图是可以 自由配置 的视图。
向视图通常用 箭头 指明投射方向。
（难度：A ）9.为了在剖视图中容易分辨出机件内部的实心部分和空心部分，在剖切面剖到的实心处应画剖面符号，而孔等空心处不画，剖面线应与机件的主要轮廓或剖面区域的对称线成45度角。
（难度：A ）10.按物体被剖切范围的大小可将剖视图分为全剖视图、半剖视图和局部剖视图3种。
（难度：A ）11．将机件的部分结构用大于原图形所采用的比例画出的图形称为 局部放大 图。
（难度：A ）12．用两个相交的剖切面剖开机件绘图时，应先 旋转 后 投影 。
（难度：A ）13. 半剖视图中，半个视图与半个剖视图的分界线用 细点划线 。
（难度：A ）14. 假想用剖切面剖开机件，将处在观察者与 剖切面之间的部分移去，而将 其余部分 向投影面投影所得到的图形称为剖视图。
一.制图基础知识1. 图纸得幅面分为幅面与幅面两类,基本幅面按尺寸大小可分为种,其代号分别为。
2. 图纸格式分为与种,按照标题栏得方位又可将图纸格式分为与两种。
3. 标题栏应位于图纸得,一般包含以下四个区: 、、、,标题栏中得文字方向为。
4.比例就是指图中与其之比。
图样上标注得尺寸应就是机件得尺寸,与所采用得比例关。
5.常用比例有、与三种;比例1:2就是指就是得2倍,属于比例;比例2:1就是指就是得2倍,属于比例。
6. 图时应尽量采用比例,需要时也可采用或得比例。
无论采用何种比例,图样中所注得尺寸,均为机件得。
7. 图样中书写得汉字、数字与字母,必须做到,汉字应用体书写,数字与字母应书写为体或体。
8.字号指字体得,图样中常用字号有号四种。
9.常用图线得种类有等八种。
10.图样中,机件得可见轮廓线用画出,不可见轮廓线用画出,尺寸线与尺寸界线用画出,对称中心线与轴线用画出。
虚线、细实线与细点划线得图线宽度约为粗实线得。
11.图样上得尺寸就是零件得尺寸,尺寸以为单位时,不需标注代号或名称。
12.标注尺寸得四要素就是、、、。
13.尺寸标注中得符号:R表示,φ表示,Sφ表示,t表示,C表示。
14.标注水平尺寸时,尺寸数字得字头方向应;标注垂直尺寸时,尺寸数字得字头方向应。
角度得尺寸数字一律按位置书写。
当任何图线穿过尺寸数字时都必须。
15.斜度就是指对得倾斜程度,用符号∠表示,标注时符号得倾斜方向应与所标斜度得倾斜方向。
16.锥度就是指与得比,锥度用符号表示,标注时符号得锥度方向应与所标锥度方向。
17.符号“∠1:10”表示,符号“1:5”表示。
18.平面图形中得线段可分为、、三种。
它们得作图顺序应就是先画出,然后画,最后画。
19.平面图形中得尺寸,按其作用可分为与两类。
20.已知定形尺寸与定位尺寸得线段叫;有定形尺寸,但定位尺寸不全得线段叫;只有定形尺寸没有定位尺寸得线段叫。
二.投影理论1. 投影法分为投影法与投影法两大类,我们绘图时使用得就是投影法中得投影法。
09汽（2）机械识图11月试题
一．填空题。
（每空2分；共72分）
1．标注尺寸时，首先要选择（），常被选用的尺寸基准有（）、（）、（）、（）、（）。
2．三视图的投影规律是（）、（）、（）。
3．主视图上能度量物体的（）和（）；俯视图上能度量物体的（）和（）；左视图上能试题物体的（）和（）。
4．点到V面的距离由点的（）坐标决定；点到H面的距离由点的（）坐标决定；点到W面的距离由点的（）坐标决定。
5．组合体的表面连接方式有（）、（）、（）、（）四种。
6．投影面倾斜线的投影特点是（）；投影面倾斜面的投影特点是（）。
7．组合体分为（）、（）和（）三类。
8．相切的组合体表面不画（）。
9．度量尺寸的始点叫（）物体的每一方向至少有一个（）。
10．俯视图上远离X轴的方向为物体的（）方。
主视图上远离Z轴的方向为物体的（）方。
左视图上远离。
《机械制图》课程试题库(中专）第一章制图基本知识与技能一、填空题１、机械制图当中基本图幅有哪五种 A０、A１、A２、A3A4 其中Ａ4图纸幅的尺寸为210×297 。
2、机械制图当中常用的线型有粗实线、细实线、虚线等，可见轮廓线采用粗实线，尺寸线,尺寸界线采用细实线线,轴线，中心线采用细点画线。
3、机械制图当中的汉字应写成长仿宋体。
*4、图样中的尺寸以㎜为单位。
5、在标注直径时,在数字前面应该加φ,在标注半径时应在数字前加Ｒ。
６、尺寸标注由尺寸界线、尺寸线和尺寸数字组成。
7、在标注角度尺寸时，数字应水平书写。
★8、机械制图中通常采用两种线宽，粗、细线的比率为 2:1 。
9、线性尺寸数字一般应注写在尺寸线的上方或左方。
★１0、平面图形中所注尺寸按作用分为定形尺寸和定位尺寸。
二、选择题1、下列符号中表示强制国家标准的是( C ）。
Ａ．ＧＢ/T B．ＧB/Z Ｃ.GB2、不可见轮廓线采用( B ）来绘制。
A．粗实线B．虚线 C.细实线３、下列比例当中表示放大比例的是( B ）A．1：1 B．２：1 C.1：2４、在标注球的直径时应在尺寸数字前加( C )Ａ.Ｒ B.Φ C.SΦ4、下列比例当中表示缩小比例的是( Ｃ )Ａ．1：1 Ｂ. 2：1 Ｃ.1：25、机械制图中一般不标注单位，默认单位是( Ａ）Ａ.㎜Ｂ.㎝ C.m６、下列尺寸正确标注的图形是( C)７、下列缩写词中表示均布的意思的是（Ｃ )A.SRB. ＥＱSC.C8、角度尺寸在标注时，文字一律（ A ）书写Ａ.水平 B．垂直 C.倾斜９、标题栏一般位于图纸的( A )A.右下角Ｂ．左下角 C．右上角三、判断题1、国家制图标准规定，图纸大小可以随意确定 ( × )2、比例是指图样与实物相应要素的线性尺寸之比。
（× )3、2：1是缩小比例。
（× )4、绘制机械图样时，尽量采用１:１的比例（√ )5、使用圆规画图时，应尽量使钢针和铅笔芯垂直于纸面。
机械识图试题库及答案精编W O R D版IBM system office room 【A0816H-A0912AAAHH-GX8Q8-GNTHHJ8】-------------------------------------密-----------------------封-----------------------线---------------------------------班级___________ 考场__________ 姓名______________ 学号_________《机械识图》一、填空题：1.视图包括 基本视图 、 向视图 、 局部视图 、 斜视图 4种。
（难度：A ）2.物体向基本投影面投射所得的视图称为 基本视图 。
（难度：A ）3.按正投影法分别向六个基本投影面投影，可得到主视图、俯视图、左视图、右视图、仰视图、后视图六个基本视图。
（难度：A ）4.主、俯、仰、后视图，长度相等；主、左、右、后视图，高度相等；左、俯、右、仰视图，宽度相等。
（难度：A ）5.将物体的某一部分向基本投影面投射所得的视图称为局部视图。
（难度：A ）6.物体向不平行于任何基本投影面的平面投射所得的视图称为斜视图，必要时，允许将斜视图旋转配置。
（难度：A ）7．画剖视图时，不要漏画剖切面后面的 可见轮廓线 。
（难度：A ）8.向视图是可以 自由配置 的视图。
向视图通常用 箭头 指明投射方向。
（难度：A ）9.为了在剖视图中容易分辨出机件内部的实心部分和空心部分，在剖切面剖到的实心处应画剖面符号，而孔等空心处不画，剖面线应与机件的主要轮廓或剖面区域的对称线成45度角。
（难度：A）10.按物体被剖切范围的大小可将剖视图分为全剖视图、半剖视图和局部剖视图3种。
（难度：A）11．将机件的部分结构用大于原图形所采用的比例画出的图形称为局部放大图。
（难度：A）12．用两个相交的剖切面剖开机件绘图时，应先旋转后投影。
10秋汽驾班《机械识图》期中试题一、填空题（每空2分分，共40分）1、图样是指表示机件形状、、技术要求的图，简称图样。
2、常见的机械图样有和装配图。
3、图纸幅面有基本幅面和加长幅面两种，其中基本幅面又分为5种，最大，面积约为1m2，最小为，尺寸为297X210。
4、绘制图框线时用线绘制，其格式分为留有装订边和两种，留有装订边的又可以分为横装和竖装两种。
5、每张图纸上都必须有标题栏，标题栏就置于图样的，标题栏中的文字的方向通常为看图方向。
6、比例是指图中的与实物相应要素的之比。
比例通常分原值比例、、缩小比例三种。
7、图样中字体有汉字、数字和字母。
国标要求将汉字写成体，字母和数字可以写成直体和两种，并且同一图样中只允许用一种形式。
8、我们常用粗实线来表示物体的可见轮廓线，用线来表示物体的不可见轮廓线。
9、国标规定标注尺寸时，每一尺寸一般只标注次，并应标注在反映该结构的最清晰的图形上。
10、一个完整的尺寸一般应包括、尺寸线、及表示尺寸终端的箭头或斜线。
尺寸线不能用其他图线代替，但线可以用其他图线代替。
11、用圆弧光滑连接已知两直线（直线或圆弧）的作图方法叫作连接。
它的实质是相切连接。
12、我们在绘制平面图形时，先要进行图形分析，它包括尺寸分析和线段分析。
我们根据尺寸的作用不同可以将尺寸分为和定位尺寸两类。
将线段分为中间线段和连接线段三类。
二、判断题（正确的在括号内打“√”，错误的在括号内打“×”，２Ｘ５＝１０分）１、绘制圆时先要画对称中心线，圆心应为线段的交点。
（）２、当虚线与虚线、虚线与实线相交时，应该是线段相交。
（）３、标注圆的一直径时，一般要在尺寸数值前加符号“Φ”，标注圆弧的半径时，一般要在尺寸数值前加符号“Ｒ”。
（）４、图形的大小一般和物体的大小有关，还与绘图的比例也有关，但标注的尺寸数值和作图的比例无关，数值表示的是物体的真实大小。
（）５、斜度和锥度的大小表示方法、标注时用的符号、作图的方法都完全一样。
半工半读题库一、参照立体图补全三视图二、补画视图中的缺线三、把主视图改画成全剖视图四、把主视图改画成局部剖视图五、在所给定的位置画出机件的断面图（10分）六、识图题（每空1分，共60分）一）识读轴的零件图,回答下列问题1 表达该零件共用了 3 个图形,分别是 主视 图、 断面 图和 局部放大 图。
2 基本视图采用的绘图比例是 1：1 。
局部放大图采用的绘图比例是 4：1 。
3 的基本尺寸为 Φ25 mm ，最大尺寸为Φ24.980 mm ，最小尺寸为 Φ24.947 mm 。
4 该零件上Φ32轴段的长为5 mm 。
5 右侧螺纹为连接螺纹，其长为 27 mm ，中间螺纹为传动螺纹，其长为 136 mm 。
6 零件左侧有4个尺寸相同的矩形平面，定形尺寸分别为 20 mm 、 40 mm 。
7 局部放大图表示的是螺纹的形状，从图可以看出，螺纹牙底的粗糙度代号为 ，螺纹的小径为 Φ18 。
8 Φ17圆柱面的表面粗糙度代号为 。
圆柱面的表面粗糙度代号为 。
9 该零件所用的材料为 45 钢，零件需要进行 调质处理 热处理。
二）识读螺旋千斤顶装配图，回答下列问题1 该装配体共由 7 种零件组成，共用了 4 个视图表达其结构，分别是 主 视图、 俯视图、 向 视图和 局部放大 图。
2 主视图采用了 单一 剖切平面和剖视，其螺旋杆采用了 局部 剖视，这是因为 需要表达零件3、5、6的装配关系 俯视图是拆 卸了 顶垫1 和 铰杠3 后绘制的，局部放大图是用来表达 矩形螺纹的结构 。
3 底座和螺套是用 螺钉4 进行周向连接和定位的。
4、螺杆上放置绞杠的孔有 2 个5 是 配合 尺寸，其中Φ65是 基本尺寸 ，H8表示件号为 7 的零件的 尺寸公差带代号 ，j7表示件号为 5 的 尺寸公差带代号 。
3.23.212.55 该装配体的总高是 221-277 ，绞杠的长为 300 。
6 螺旋千斤顶的顶举高度为 56 mm，螺杆轴线和底座的底平面之间的垂直度公差为 0.1 mm。
