冲压课程设计说明书

一、零件的工艺性分析1.工件的冲压工艺性分析如图1所示，该工件形状简单对称，为轴对称拉深件，在圆周方向上的变形是均匀的，属普通冲压件。

模具加工也比较容易。

试制定该工件的冲压工艺规程、设计其模具、编制模具零件的加工工艺规程。

图1 圆筒拉深件图2 拉深件的三维图2.工件材料化学成分和机械性能分析（1）材料分析工件的材料为08钢，属于优质碳素结构钢，优质沸腾钢，强度、硬度低，冷变形塑性很好，可深冲压加工，焊接性好。

成分偏析倾向大，时效敏感性大，故冷加工时应采用消除应力热处理或水韧处理，防止冷加工断裂。

08钢的主要机械性能如下：σ（兆帕） 280-390抗拉强度bσ（兆帕） 180屈服强度s抗剪强度（兆帕） 220-310延伸率δ 32%（2）结构分析工件为一窄凸缘筒形件，结构简单，圆角半径为r=7，厚度为t=0.5mm，满足筒形拉深件底部圆角半径大于一倍料厚的要求，因此，零件具有良好的结构工艺性。

（3）精度分析工件上尺寸均为未注公差尺寸，普通拉深即可达到零件的精度要求。

经上述分析，产品的材料性能符合冷冲压加工要求。

在零件工艺性分析的基础上制定其工艺路线如下：零件的生产包括落料、拉深（需计算确定拉深次数）、修边（采用机械加工）等工序，为了提高生产效率，可以考虑工序的复合，经比较决定采用落料与第一次拉深复合。

二、工件的拉深工艺分析及计算1.毛坯尺寸计算（1）计算原则相似原则：拉深前坯料的形状与拉深件断面形状相似；等面积原则：拉深前坯料面积与拉深件面积相等。

（2）计算方法由以上原则可知，旋转体拉深件采用圆形毛坯，其直径按面积相等的原则计算。

计算坯料尺寸时，先将拉深件划分为若干便于计算的简单几何体，分别求出其面积后相加，得拉深件总面积A。

图3 拉深件的坯料计算如图3所示，筒形件坯料尺寸，将圆筒件分成三个部分，每个部分面积分别为：（3）确定零件修边余量由于板料的各向异性和模具间隙不均等因素的影响，拉深后零件的边缘不整齐，甚至出现耳子，需在拉伸后进行修边。

目录一、前言-------------------------------------------------------------------------------3二、零件加工工艺性分析-----------------------------------------------------41、工件图及分析----------------------------------------------------------42、毛坯尺寸计算----------------------------------------------------------53、判断拉深次数----------------------------------------------------------54、确定是否使用压边圈-------------------------------------------------55、确定工序内容及工序内容------------------------------------------5三、确定排样图和裁板方案-------------------------------------------------51、板料选择-----------------------------------------------------------------52、排样设计-----------------------------------------------------------------5四、主要工艺参数计算--------------------------------------------------------61、工艺力计算--------------------------------------------------------------62、压力机选择--------------------------------------------------------------7五、模具设计-----------------------------------------------------------------------71、模具形状结构设计----------------------------------------------------72、模具工作尺寸及公差计算------------------------------------------7六、工作零件结构尺寸和公差的确定----------------------------------81、落料凹模-----------------------------------------------------------------82、拉深凸模-----------------------------------------------------------------93、凸凹模--------------------------------------------------------------------9七、其他零件结构尺寸-------------------------------------------------------101、模架的选择------------------------------------------------------------102、模柄的选择------------------------------------------------------------103、卸料装置---------------------------------------------------------------104、推件装置的选择-----------------------------------------------------115、销钉的选择------------------------------------------------------------116、模具闭合高度的校核-----------------------------------------------12八、零件说明----------------------------------------------------------------------121、各零件尺寸规格说明-----------------------------------------------122、模具总装图------------------------------------------------------------13九、总结-----------------------------------------------------------------------------14十、致谢-----------------------------------------------------------------------------15十一、参考文献---------------------------------------------------------------15一、前言冲压成形是一个涉及领域及其广泛的行业，深入到制造业的方方面面，在国外，冲压被称为板料成形。

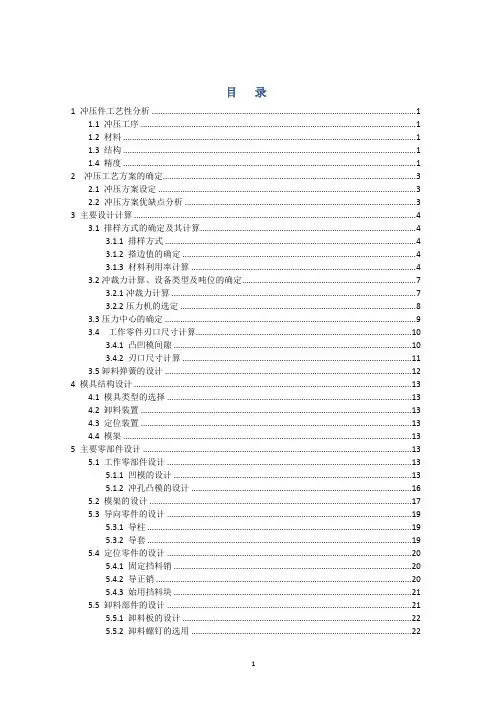

目录1 冲压件工艺性分析 (1)1.1 冲压工序 (1)1.2 材料 (1)1.3 结构 (1)1.4 精度 (1)2 冲压工艺方案的确定 (3)2.1 冲压方案设定 (3)2.2 冲压方案优缺点分析 (3)3 主要设计计算 (4)3.1 排样方式的确定及其计算 (4)3.1.1 排样方式 (4)3.1.2 搭边值的确定 (4)3.1.3 材料利用率计算 (4)3.2冲裁力计算、设备类型及吨位的确定 (7)3.2.1冲裁力计算 (7)3.2.2压力机的选定 (8)3.3压力中心的确定 (9)3.4 工作零件刃口尺寸计算 (10)3.4.1 凸凹模间隙 (10)3.4.2 刃口尺寸计算 (11)3.5卸料弹簧的设计 (12)4 模具结构设计 (13)4.1 模具类型的选择 (13)4.2 卸料装置 (13)4.3 定位装置 (13)4.4 模架 (13)5 主要零部件设计 (13)5.1 工作零部件设计 (13)5.1.1 凹模的设计 (13)5.1.2 冲孔凸模的设计 (16)5.2 模架的设计 (17)5.3 导向零件的设计 (19)5.3.1 导柱 (19)5.3.2 导套 (19)5.4 定位零件的设计 (20)5.4.1 固定挡料销 (20)5.4.2 导正销 (20)5.4.3 始用挡料块 (21)5.5 卸料部件的设计 (21)5.5.1 卸料板的设计 (22)5.5.2 卸料螺钉的选用 (22)5.6 模柄的选用 (23)5.6.1 模柄 (23)6 校核 (24)6.1 凹模强度校核 (24)6.2 凸模强度校核 (25)6.3 冲模闭合高度的确定 (25)7 其他说明 (26)7.1.材料的选择 (26)7.2 公差与配合 (26)7.3凸模的固定 (26)8 小结 (27)9.参考文献 (28)1 冲压件工艺性分析此次冲压件为双耳止动垫圈（GB855-88 6），规格为6mm ，材料为Q235-A ，经退火、不经表面处理。

冲压工艺学课程设计说明书垫圈连续模模具设计学号：姓名：指导老师：目录一、设计任务 (2)二、原始数据 (2)三、零件图的工艺分析 (2)四、工艺方案及模具结构类型 (2)五、冲裁件排样分析 (3)六、各种工艺计算 (4)6.1 力的计算 (4)6.2 压力中心计算 (5)6.3 压力机的选取 (6)6.4 凸凹模刃口尺寸及公差计算 (7)七、模具零件设计与选择 (7)7.1 主要元件设计 (7)7.2 凸模强度校核 (10)7.3 其他元件设计及尺寸选取 (11)八、心得体会 (12)九、主要参考书 (13)一、设计任务1.绘制模具装配图2.绘制重要元件零件图2~3个3.完成模具设计说明书二、原始数据三、零件图的工艺分析该零件包括落料、冲孔两个工序。

材料为30CrMnSi镀锌，厚度为3mm，具有良好的冲压性能，适合冲裁。

零件结构相对简单，零件尺寸为大径30mm，公差为0.21mm，小径为20mm，公差为0.21mm。

零件的尺寸精度为IT12，尺寸精度较低，普通冲裁完全能满足要求。

四、工艺方案及模具结构类型该零件包括落料、冲孔两个基本工序，可以采用以下三种工艺方案：1.先落料，再冲孔，采用单工序模生产；2.落料—冲孔复合冲压，采用复合模生产；3.冲孔—落料连续冲压，采用连续模生产。

方案1模具结构简单，但需要两道工序，两套模具才能完成零件的加工，生产效率低，难以满足零件大批量生产的需求。

由于零件结构简单，为提高生产效率，主要应采用复合冲裁或连续冲裁。

考虑使用连续模，可以同时完成冲孔和落料两道工序，又因为零件厚度较大，表面平直度和精度要求不高，可以采用固定卸料板。

五、冲裁件排样分析设计连续模，首先要设计条料排样图。

同心圆垫圈的形状具有圆形的特点，直排时材料利用率较高，应采用直排，如图下图所示的排样方法。

条料宽度34.4mm，步距离为31.8mm，一个步距的材料利用率为35.90%。

工件排样根据落料工序设计，考虑操作方便及模具结构简单，故采用单排排样设计，采用手工送料，采用导料板导料、挡料销挡料。

目录第1章冲压工艺分析 (1)1、明确设计任务，收集相关资料3、制定冲压工艺方案2、冲压工艺性分析4、工具方案及模具形式的确定第2章工艺计算 (5)1、计算工序压力，选择压力机2、计算模具压力中心3、凸凹模刃口尺寸计算第3章模具结构设计 (5)参考文献 (6)第一章冲压工艺分析1、明确设计任务，收集相关资料冲压工艺设计应在收集﹑调查﹑研究并掌握有关设计设计的原始资料的基础上的基础上进行，做到有的放矢，避免盲目性。

工艺设计的原始资料主要包括如下内容：1.1生产类型生产类型是企业生产产业程度的分类，一般分为小批量生产、中批量生产、大批量生产。

根据生产纲领和产品零件的特征或工作的每月担负的工序数确定该零件的生产类型为大批量生产。

1.2使用钢材08钢1.3冲压工序落料、拉深、冲孔1.4零件图(如下图1-1-1所示)图1-1-12、冲压工艺性分析2.1材料08钢是优质碳素结构刚，易于拉伸成形，具有良好的冲压性能2.2工件结构该工件为圆形带孔拉深件，拉伸高度不大，孔在底部并且不在拉深变形区2.3尺寸精度零件图上工件高度32孔Φ18。

工件外轮廓Φ79，壁厚为1mm属IT14级。

一般冲压均能满足精度要求。

3、制定冲压工艺方案3.1工艺方案分析该工件包括落料，拉深，冲孔，三个基本工序，可以有以下三种工艺方案。

方案一：先落料，再拉深，最后冲孔。

采用单工序模生产。

方案二：落料－拉深－冲孔复合冲压。

采用复合模生产。

方案三：落料－拉深－冲孔连续冲压。

采用级进模生产。

方案一模具结构简单，但需三道工序，即需要落料模，拉深模，冲孔模，三副模具，生产效率低，难以满足该零件的年产量要求。

方安二只需一副模具，冲压件的形位精度和尺寸精度易保证，且生产效率也高。

尽管模具结构较方案一复杂，但由于零件的几何形状简单对称，且凸凹模的最小壁厚满足要求a>2.7（查教材97页表3-32），模具制造并不困难。

方案三也只需一副模具，生产效率也很高，但零件的冲压精度稍差。

目录1 冲压件工艺分析 (2)2 确定冲裁工艺方案 (2)3 冲孔、落料复合模工艺和设计计算 (2)3.1 冲裁力、卸料力、推件力计算及初选压力机 (3)3.2计算排样 (4)3.3 冲裁模间隙及凹模、凸模刃口尺寸公差计算 (5)3.3.1 落料刃口尺寸计算 (5)3.3.2冲孔刃口尺寸计算 (5)4、模具设计计算 (6)4.1卸料弹簧的选择 (6)4.2 选择上下模板及模柄 (7)4.3凹模、凸模、凸凹模尺寸 (7)4.4 垫板、凸模固定板 (8)4.5 闭合高度 (9)4.6 导柱、导套 (9)4.7 卸料螺钉 (9)4.8 推杆 (9)参考文献 (10)1 冲压件工艺分析图1-1 弹簧吊耳零件示意图1材料：45号钢，具有较高的强度和较好的切削加工性，经适当的热处理以后可获得一定的韧性、塑性和耐磨性，材料来源方便，适合冲裁。

2 工件结构：结构简单，形状对称，有利于材料的合理利用。

3 生产批量：大批量2 确定冲裁工艺方案该零件包括落料、冲孔、弯曲三道工序，根据零件结构以及生产批量，采用冲孔、落料复合模和单工序弯曲模两幅模具进行生产。

本次课程设计只针对落料、冲孔复合模进行设计。

3 冲孔、落料复合模工艺和设计计算落料、冲孔复合模的零件示意图如图3-1所示图3-1 落料、冲孔工件示意图3.1 冲裁力、卸料力、推件力计算及初选压力机采用复合模的结构，如图1-1所示，查表得45钢的τ=440~560 /M p a，取τ=440M p a（1）落料力的计算F落=1.3Ltτ式中L——工件外轮廓周长（mm）t——材料厚度（mm）τ——材料的抗剪强度由UG分析得L≈402mmF落=1.3×402×2.5×440=574.86 KN（2）冲孔力计算F冲=1.3Ltτ式中L——工件内轮廓周长（mm）由UG分析得L≈308mmF冲=1.3×308×2.5×440=440.44 KN（3）卸料力计算F 卸=K卸F式中 K卸——卸料力因数，查表得K卸=0.03F 卸=K卸F落=0.03×574.86≈17.25 KNF 卸‘=K 卸F 冲=0.03×440.44≈13.22 KN（4）推件力计算 F 推=n K 推F 冲式中K 推——推件力因数，其值查表得K 推=0.05n ——卡在凹模洞口中的工件（或废料）的数目，可得n=4 F 推=4×0.05×440.44≈88.1 KN总力 F 总=F 落+F 冲+F 卸+F 卸‘+F 推=574.86+440.44+17.25+13.22+88.1=1133.87 KN初选2000 KN 压力机，压力机的技术参数见表3-13.2计算排样查表取a=a 1=2.5mm ，排样由作图确定，每料10个，排样图如图3-2所示图3-2 排样示意图3.3 冲裁模间隙及凹模、凸模刃口尺寸公差计算查表得Z min=0.49mm，Z max=0.55mm3.3.1 落料刃口尺寸计算改零件凸模刃口各部分尺寸按上述凹模的相应部分尺寸配置，保证双面间隙值Z min~Z max=0.49~0.55mm。

目录第1章引言 (2)第2章零件工艺分析 (2)2.1工艺方案的确定 (3)2.2 零件的形状、尺寸、精度、断面质量、装配关系分析 (3)第3章主要工艺参数计算 (3)3.1 冲裁部分相关计算 (3)3.1.1、合理排样并绘制排样图，计算出材料利用率 (3)3.1.2 冲裁力计算 (5)3.1.3 冲裁压力中心的确定 (5)3.1.4 冲裁设计中橡胶选取与计算 (6)3.1.5 确定凸、凹模间隙，计算凸、凹模工作部分尺寸 (6)第4章压力机的选择 (8)第5章模具总体结构设计 (9)5.1 凸模和凹模外形尺寸的确定 (9)5.1.1 整体凹模外形尺寸的确定 (9)5.1.2 落料凹模外形尺寸的确定 (9)5.1.3.冲孔凸模长度及强度校核 (10)5.2 选定定位元件 (11)5.3 固定板、垫板设计与标准 (12)5.4上、下模座 (13)5.5 闭合高度 (13)5.6 模架的设计 (13)5.7 模柄与标准 (14)5.8 卸料、出件方式的选择 (15)5.9 紧固件与模具定位件的标准与确定 (16)5.10 导正销的选择及导柱导套导向装置 (16)第6章冲压模具的安全技术 (17)第7章冲模的安装 (18)第8章模具的装配图 (18)结论 (19)参考文献 (19)1第1章引言随着与国际接轨的脚步不断加快，市场竞争的日益加剧，人们已经越来越认识到产品质量、成本和新产品的开发能力的重要性。

而模具制造是整个链条中最基础的要素之一，模具制造技术现已成为衡量一个国家制造业水平高低的重要标志，并在很大程度上决定企业的生存空间。

由于冲压工艺具有生产效率高、质量稳定、成本低以及可加工复杂形状工件等一系列优点，在机械、汽车、轻工、国防、电机电器、家用电器，以及日常生活用品等行业应用非常广泛，占有十分重要的地位。

随着工业产品的不断发展和生产技术水平的不断提高，冲压模具作为个部门的重要基础工艺装备将起到越来越大的作用。

III1.冲压工艺分析1.1材料的特性设计要求，零件图如图1-1所示。

该制件的材料为45#，用于制造abcdefg ，具有较好的冲压性能。

生产批量：大批量 材 料：45# 材料厚度：t=2mm图11-1表1-1牌号力学性能硬度HBS ≤ /b a M P σ/s a M P σ 5/(%)δ /(%)ψ 未经处理10# 33520531551371.2零件结构零件简单、对称，比较适合冲裁。

1.3尺寸精度分析图1-1已部分标注公差，8±0.02和61。

40未标注公差，按IT14选取。

1.4冲裁方案的确定1.4.1 分析制件的工序该制件由于外形已经给定，则仅需冲孔工艺即可。

1.4.2模具结构形式的确定根据要求确定方案为对称式冲孔模具。

2.必要的尺寸设计2.1排样的设计与计算由于该制件为圆形，采用无废料的排样方法是不可能做到的；但能采用有废料和少废料的方法。

2.1.1确定搭边值陕西科技大学毕业设计说明书 IV根据《冲压工艺与模具设计》表2-13，查得：搭边a 和1a 数值（低碳钢），t=2mm 时，a =1.2mm, 1a =1.5mm 。

2.1.2确定条料的进距进距A ： A B a =+制=61+1.2=62.2mm宽度B ： 0010[2()]B D a b -∆-∆=++∆+==mm2.1.3材料利用率材料利用率是冲压工艺中一个非常重要的经济技术指标。

其计算可用一个进距内冲裁件的实际面积与毛坯面积的百分比表示:1100%.s A Bη=⨯ （2-1）式中 S 1── 一个进距内冲裁件的实际面积，单位mm 2；A ── 送料进距，单位mm ；B ── 条料宽度，单位mm 。

所以材料的利用率为：1100%.s A Bη=⨯ =2.100%.RA Bπ⨯=asdfghjk ≈72%2.1.4画出排样图根据以上资料画出排样图，如图2-1所示：图2-12.2冲裁总压力的计算2.2.1 计算冲裁力 冲裁力为冲孔所产生， 11..b F L t σ==π×8×2×600≈30159.29N ≈30.160kNF 1总=41..b F L t σ==120.640KNV2.2.2计算推料力：设凹模洞口的直壁高度h=6mm ，材料厚度t=2mm ，故卡在凹模内的零件数为： n=h/t=6/2=3。
