目录1工程概况 (2)2施工部署 (3)3施工进度计划 (4)4施工前期准备 (5)5施工技术措施 (7)施工工艺流程： (7)`施工平面布置示意图 (8)主要施工技术措施 (8)6质量保证措施 (16)7 HSE管理 (17)￥1工程概况概述该工程为胶州－日照天然气管道工程线路工程Ⅱ标线路部分。
管线于宝山镇后沟、前沟进入铁山街道办，在前辛庄穿越齐长城、铁山街道办开发区东北穿越同三高速，随后进入胶南分输站，然后并行同三高速向南前进，在胶南高速下口位置穿越省道329，经胶南市西北进入珠山街道办，在祝家庄穿越风河，向南方向前行1公里左右到达珠海街道办，向南并行同三高速，在祝家庄南穿越风河支流，随后进入张家楼镇先后经过东碾头、河头村、东草泊村进入藏南镇到达标段终点。
管道主线路规格为Φ508×材质为L390螺旋缝埋弧焊钢管；除单出图顶管穿越管道采用规格型号为Φ508×L390直缝埋弧焊钢管外，其它顶管穿越均与主线路材质相同。
套管采用标准顶管用钢筋混凝土排水管，规格及型号为DRC1200×2000ⅡAJC/T640,并且两端用砖和沥青麻辫密封。
主要工作量"公路顶管穿越工程量表…施工依据：施工图纸：胶州－日照天然气管道工程线路工程Ⅱ标段相关蓝图。
《石油天然气管道穿越工程施工及验收规范》SY/T4079-95《输油输气管道线路工程施工及验收规范》（SY0401-98)；《石油建设工程质量检验评定标准》（SY/T0429-2000)。
现场考查资料和其它相关的技术要求。
工程特点：1.4.1施工现场顶管作业区在公路两侧，由于路面均高于自然地坪，不便于设备进出场地。
且所穿公路多为交通要道，往来车辆较多，吊车不能占用公路施工，需根据现场情况铺设一条临时进场道路。
/1.4.2需要开挖作业坑，本标段地处沿海地带，地下水位较高，须考虑采取降水、排水措施。
1.4.3由于地势起伏大，地层岩性为强风化花岗岩，地表层为沙质粉质粘土，顶管过程中注浆润滑，以确保顶管顺利进行。
公路顶管穿越施工方案公路顶管穿越施工方案施工地点：某市XX公路 XXX段一、工程概况本次施工是为了方便现有公路上的管线设备的维护和改造工作而进行的顶管穿越施工。
施工总长度为xx米，涉及道路两侧的一些电力、通讯以及供水管线。
二、施工原则1.确保施工安全为首要原则，尽量避免对道路和周边环境的影响；2.尽量减少对道路交通和车辆通行的影响，及时进行交通引导和警示；3.确保施工质量，保证顶管的稳固和不影响管线设备的正常运行；4.与相关单位和业主保持密切联系，协调好施工进度，尽量减少其他工程的影响。
三、施工步骤1.前期准备：（1）了解现场地质和环境情况，制定详细的施工方案；（2）办理施工手续，与相关单位协商并制定交通管制措施；（3）购买和准备施工所需的材料和设备；（4）组织施工人员进行安全教育和培训。
2.施工准备：（1）设立施工交通标志，设置施工警示牌，确保施工现场安全；（2）清理施工现场，确保施工区域畅通；（3）测量和标记施工范围和顶管位置。
3.施工过程：（1）开挖顶管沟槽，保证沟底平整，并采取支护措施；（2）协调相关单位，拆除干扰道路顶管施工的设施和设备；（3）进行顶管穿越施工，首先完成水平钻孔工作，然后进行横向推管；（4）随时检查顶管施工质量，确保施工符合标准。
4.施工收尾：（1）清理施工现场，及时清除沟槽杂物，恢复道路交通；（2）整理和提交施工记录和图纸，与相关单位验收。
四、安全保障措施1.任务指定：明确施工负责人和监理人员，确保施工过程的安全监控和检查；2.人员管理：施工现场设置安全警示牌和宣传标识，提醒施工人员注意安全；3.交通管制：与相关单位协商，制定交通管制方案，并及时在道路上设置交通标志和指示牌；4.安全设施：施工现场要配备安全帽、安全绳等个人防护设备，同时还要设置安全防护栏等施工保护设施；5.施工质量：施工过程中要随时检查施工质量，确保顶管的稳定和顺利穿越；6.应急预案：制定应急预案，应对突发情况，及时处理施工中可能出现的问题。
顶管穿越铁路施工方案1. 简介铁路交通一直是我们国家重要的基础设施之一。
在铁路建设和维护过程中，经常需要进行顶管穿越施工，以便于其他管线的铺设和维修。
本文档将详细介绍顶管穿越铁路的施工方案，包括前期准备、施工过程、安全措施等内容。
2. 前期准备在进行顶管穿越铁路施工之前，需要进行以下准备工作：2.1 方案制定根据施工要求和铁路的具体情况，制定施工方案。
方案中应包括穿越点的选择、穿越管道的材料和尺寸、施工过程的安排等内容。
2.2 资料准备收集相关的资料，包括铁路的图纸、管道的设计图纸、施工规范等。
对这些资料进行详细的分析和研究，确保施工方案的可行性。
2.3 申请审批在施工前，需要向相关部门提交施工申请，并通过审批程序。
申请中需提供方案、资料和相应的证明文件。
3. 施工过程顶管穿越铁路的施工过程主要包括以下几个步骤：3.1 施工准备在施工现场搭建临时工地，布置施工所需的设备和材料。
同时，做好施工现场的环境保护和安全措施，确保施工过程中不对铁路交通和周围环境造成危害。
3.2 穿越点准备根据施工方案，确定穿越点的具体位置和尺寸。
在穿越点附近进行挖孔或钻孔，以便于安装顶管。
3.3 顶管安装根据顶管的尺寸和要求，将管道逐段安装到穿越点上。
在安装过程中，要对管道进行质量检查，确保管道无损坏。
3.4 管道连接安装完毕后，对顶管进行连接。
根据施工方案中的要求，使用密封材料对管道进行连接。
3.5 管道测试连接完毕后，对管道进行测试，确保管道的通畅和密封性。
在测试过程中，可以使用压力测试仪等设备来进行检测。
3.6 施工完工当顶管穿越铁路的施工全部完成后，对施工现场进行清理和整理，恢复原有的环境。
同时，将施工过程中产生的废弃物进行妥善处理。
4. 安全措施在顶管穿越铁路的施工过程中，要严格遵守相关的安全规范和标准，采取以下安全措施：•指定专人负责施工现场的安全管理；•施工现场设置明显的警示标志，防止他人靠近；•对施工人员进行技术培训和安全教育，提高他们的安全意识；•使用符合标准的设备和工具，确保施工过程的安全性；•定期进行施工现场的安全检查和隐患排查，及时解决安全问题。
顶管施工穿越铁路施工方案1. 引言顶管施工是一种在施工过程中利用顶推技术完成管道的穿越施工的方法。
穿越铁路进行顶管施工是一项复杂且高风险的工作。
本文档将详细介绍顶管施工穿越铁路的方案，包括施工前准备、施工过程、安全措施等内容。
2. 施工前准备2.1 方案设计在顶管施工穿越铁路之前，需要进行详细的方案设计。
方案设计应考虑以下因素：•管道布置：根据施工的需要确定管道的布置方式，包括管道的直线段和曲线段的设计。
•施工材料：选择合适的管道材料，确保其具备足够的强度和耐腐蚀性。
•施工工艺：确定采用的顶推工艺以及施工步骤，确保施工的安全和高效性。
•通风排水：考虑施工过程中可能出现的通风和排水问题，设计相应的解决方案。
•路面恢复：施工完成后，及时进行路面恢复工作，确保施工对铁路的影响最小化。
2.2 前期调研在施工前，需要进行详细的前期调研工作。
调研内容包括：•铁路情况：调研铁路的情况，包括铁轨的类型、线路的坡度和曲线半径等，以便选择合适的施工方案。
•环境因素：调研施工现场的环境因素，包括地质条件、地下水位等，以便进行合理的施工准备。
•相关法规：了解相关的法律法规，确保施工符合规范要求。
2.3 安全措施在施工前，必须制定详细的安全措施，确保施工过程中的安全。
安全措施包括：•周边管线标识：在施工现场周边进行清晰的管线标识，避免误伤其他管线。
•人员培训：对参与施工的工作人员进行相应的培训，提高其安全意识。
•安全设备：配备必要的安全设备，如头盔、安全带等，确保人员在施工过程中的安全。
•临时围挡：在施工现场周边进行临时围挡，保障施工现场的安全。
3. 施工过程3.1 准备工作准备工作包括施工设备的调试和检查，确保设备运行正常，以及施工现场的布置和清理。
在布置施工现场时，应保证施工区域的安全和整洁。
3.2 施工步骤顶管施工穿越铁路的一般步骤如下：1.打桩定位：在穿越点附近打桩，并进行准确定位，确保顶管穿越的准确性。
2.预开挖：使用挖掘机等设备进行预开挖，为顶推设备铺设道路并提供足够的工作空间。

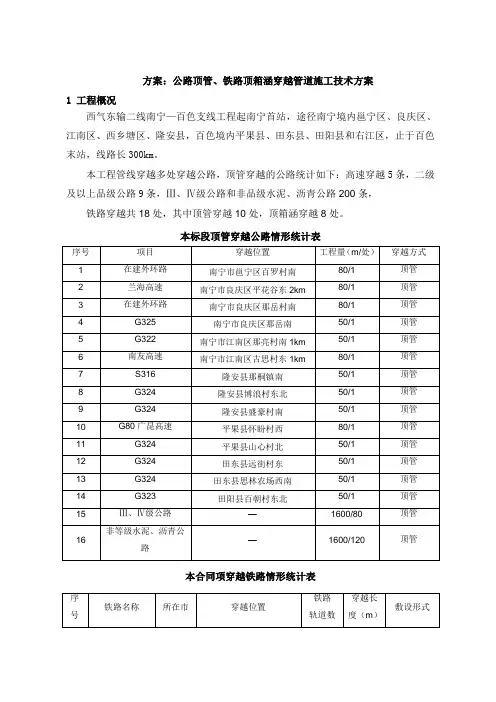

方案：公路顶管、铁路顶箱涵穿越管道施工技术方案1 工程概况西气东输二线南宁—百色支线工程起南宁首站，途径南宁境内邕宁区、良庆区、江南区、西乡塘区、隆安县，百色境内平果县、田东县、田阳县和右江区，止于百色末站，线路长300km。
本工程管线穿越多处穿越公路，顶管穿越的公路统计如下：高速穿越5条，二级及以上品级公路9条，Ⅲ、Ⅳ级公路和非品级水泥、沥青公路200条，铁路穿越共18处，其中顶管穿越10处，顶箱涵穿越8处。
本标段顶管穿越公路情形统计表本合同项穿越铁路情形统计表2 方案描述带套管穿越公路时，套管顶距公路顶面的距离≥，距公路边沟底面的距离≥1m，套管应伸出公路路边沟外2m。
爱惜套管采纳钢筋混凝土套管DRC1200×2000 Q Ⅲ A JC/T640。
管道穿越铁路加钢筋混凝土箱涵进行爱惜，钢筋混凝土箱涵内净空不小于2m×2m，并知足强度及稳固性要求。
箱涵顶至路轨底的最小埋深≥，箱涵应伸出铁路路堤外2m。
穿越设置专业机组进行施工，依照焊接机组的施工要求及通过权办理情形合理安排施工路段。
3 顶管穿越公路施工方案施工程序预备工作→测量放线→场地平整及作业坑开挖→安装顶管机→顶进作业及套管安装→测量及顶管机拆除→干线管道安装（组对、焊接、无损检测、试压、补口补伤、安装绝缘支撑）→干线管道穿越→安装套管端部附件→回填恢复地貌施工预备施工前应先熟悉图纸，勘探现场，把握所要施工道路的设计要求及现场地形、穿越土层地质情形。
动工前应及时与公路行政治理部门等相关单位联系，取得穿越施工的合法手续；弄清所施工道路的地下管道、线缆等情形。
施工材料预备齐全，穿越套管查验合格并经监理工程师认可。
穿越主管线利用正确，质量符合设计要求。
对施工机具进行检修和保养，使其状态良好。
每一条公路穿越施工前，应征得监理工程师批准。
对操作工人进行技术交底，使其把握施工技术要求、质量要求及平安要求。
测量放线依照设计给定的操纵桩、水准桩进行测量放线，放线时第一移桩、拴桩、护桩，对测量操纵桩进行全进程爱惜。
穿越铁路顶管施工方案 This manuscript was revised by the office on December 22, 2012穿越铁路顶管施工方案一、编制依据：1、甲方提供的设计图纸。
2、国家和行业施工及验收规范、标准及业主规定的技术要求。
3、地理环境及气候状况。
4、国家现行法令、法规，地区颁发的安全、消防、环保、文物等管理规定。
4.1 《中华人民共和国环境保护法》。
4.2 《建设项目环境保护管理办法》。
5、施工技术标准及验收规范5.1 《输油输气管道线路工程施工及验收规范》SY0401-19985.2《石油天然气管道穿越工程施工及验收规范》 GB/T4079-2000二、工程概况二十七团天然气利用工程全长约4.94Km，高压燃气管线线路用管规格D219×8，穿跨越段用套管规格D426×6，均采用无缝钢管氩电联焊，材质20＃，防腐结构3PE。
管线在K1+080～K1+097处穿越铁路，长度56m，深度在铁路路基基底向下1.7m，施工方法顶管穿越。
三、准备工作1、按设计图纸提供的总平面图间距和现场测量，分别挖一处作业坑和一处取帽坑，作业坑除安装必要的设备外，还需配备1台16T吊车，做为吊装设备及取土垂直运输用。
鉴于地形条件，作业坑周围可用脚手架搭设防护栏，安全网封挡，以防伤人。
2、设备、材料验收情况按设计要求和本方案所确定的用料和施工分段用料进行充分的准备，并按计划供应到现场。
对进场的材料要进行检验，没有出厂检验证明及合格证的材料不能使用。
根据实际和本方案所需要的设备必须完好，按时到达现场。
3、顶力计算：该初步设计采用一个作业坑，一个取帽坑，设备采用油压千斤顶，超高压双极柱塞泵，按顶管施工操作规程进行顶管施工，顶力公式计算为：P=2πDLf(摩按力采用2.0)最大顶力为：P=2×3.14×0.438×17×2=93.52Kg/cm2,根据上述顶力计算，顶管机功率必须达到400Kg/cm2(包括安全系数)。
顶管穿越铁路施工方案顶管穿越铁路施工方案一、背景介绍铁路交通作为现代交通运输的重要组成部分，承载着大量的人员和物资运输任务。
然而，在城市建设和发展中，由于城市规划不合理、用地紧张等原因，往往需要在已有铁路线路上进行穿越施工，以满足城市发展的需求。
顶管技术是一种有效的铁路穿越施工方法，本文将对顶管穿越铁路的施工方案进行详细介绍。
二、施工方案1.项目准备阶段：施工前应做好与相关铁路管理部门的沟通联系，明确施工时间和工程范围。
同时，需要进行现场勘察和测量，确定施工的具体要求和技术参数。
2.施工准备阶段：施工前需要组织施工人员，编制详细的施工方案和施工图纸，并配备相关设备和材料。
同时，还需进行安全教育，提醒施工人员注意施工过程中的风险和安全事项。
3.预施工阶段：首先需要进行施工区域和周边影响范围的围蔽工作，确保施工区域的安全。
然后，根据工程要求进行顶管井的预制和安装工作，包括开挖井眼、竖井支撑和顶管的连接等。
最后，进行相关管线的开挖和埋设工作。
4.施工阶段：根据施工方案的要求，进行顶管的推进工作。
推进时要注重控制推进速度和力度，确保管道的安全和顺利推进。
同时要密切关注周边环境和顶管的推进情况，及时修正施工方案。
5.施工收尾阶段：施工结束后，进行相关设备和材料的清理和归还，同时对施工现场进行清理和修复工作。
最后，组织相关部门进行验收和验收报告的编制，确保施工质量和安全。
三、注意事项1.施工过程中要严格按照相关法规和安全操作规程进行，确保施工的安全和质量。
2.施工前需要充分的准备工作，包括与相关部门的沟通、现场勘察和测量等，以确保施工的顺利进行。
3.施工过程中要密切关注顶管的推进情况，及时修正施工方案，防止施工事故的发生。
4.施工结束后要进行清理和修复工作，确保施工现场的环境整洁和施工质量的完整性。
四、施工效果通过顶管穿越铁路的施工，可以有效地解决城市规划和建设中的用地紧张问题，保持铁路交通运输的顺畅进行。
公路顶管穿越施工方案在公路建设中，顶管穿越是一项复杂而关键的工程任务。
顶管穿越指的是在公路道路下方进行管线敷设，以保证公路施工的顺利进行，同时确保管线的安全运行。
本文将探讨公路顶管穿越的施工方案。
1. 方案设计1.1 路线规划在进行公路顶管穿越之前，首先需要进行路线规划。
通过现场勘测和地形测量，确定顶管穿越的具体路径，避开已有管线和地貌障碍，确保管线敷设的顺利进行。
1.2 材料准备在进行顶管穿越施工之前，需要准备好所需的材料和设备。
包括管线、管道材料、施工机械等。
确保材料的质量和数量满足施工需要。
2. 施工流程2.1 前期准备在施工开始之前，需要进行现场清理、标识和固定。
清理施工现场，标识管线敷设位置和深度，固定施工设备和材料。
2.2 开挖施工根据预定的路线规划，在施工现场进行开挖工作。
采用机械或人工方式进行开挖，确保管线敷设的通畅与安全。
2.3 管线敷设在开挖完成后，进行管线的敷设工作。
按照设计要求，将管线进行铺设和连接，进行管线的顶管穿越施工。
2.4 施工结束完成管线敷设后，进行现场整理和检查。
确保管线连接牢固、密封完好，还原施工现场，完成整个顶管穿越施工。
3. 施工注意事项3.1 安全第一在进行公路顶管穿越施工过程中，安全第一。
施工人员应严格遵守安全规范，佩戴安全防护装备，确保施工现场的安全。
3.2 环境保护在顶管穿越施工过程中，要注意环境保护。
避免污染土壤和水源，妥善处理施工废弃物，确保施工对环境的影响最小化。
4. 结束语公路顶管穿越施工是一项复杂而重要的工程任务，需要细致谨慎的施工方案设计和实施。
只有确保施工质量和安全，才能保证顶管穿越工程的顺利进行，为公路建设提供强有力的支持。

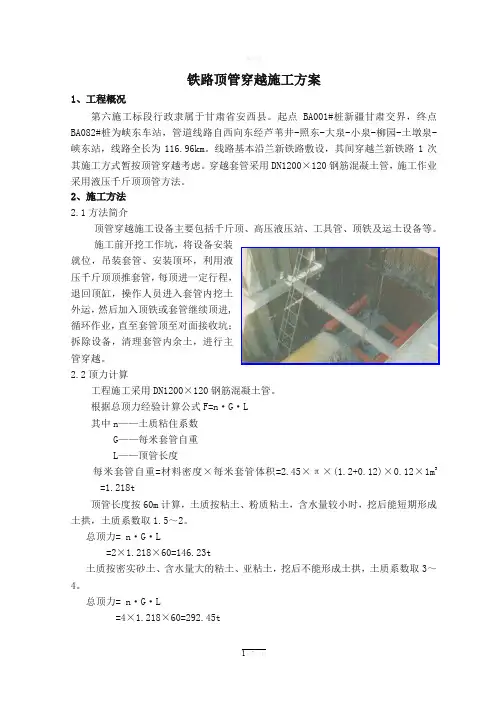

铁路顶管穿越施工方案1、工程概况第六施工标段行政隶属于甘肃省安西县。
起点BA001#桩新疆甘肃交界，终点BA082#桩为峡东车站，管道线路自西向东经芦苇井-照东-大泉-小泉-柳园-土墩泉-峡东站，线路全长为116.96km。
线路基本沿兰新铁路敷设，其间穿越兰新铁路1次其施工方式暂按顶管穿越考虑。
穿越套管采用DN1200×120钢筋混凝土管，施工作业采用液压千斤顶顶管方法。
2、施工方法2.1方法简介顶管穿越施工设备主要包括千斤顶、高压液压站、工具管、顶铁及运土设备等。
施工前开挖工作坑，将设备安装就位，吊装套管、安装顶环，利用液压千斤顶顶推套管，每顶进一定行程，退回顶缸，操作人员进入套管内挖土外运，然后加入顶铁或套管继续顶进,循环作业，直至套管顶至对面接收坑；拆除设备，清理套管内余土，进行主管穿越。
2.2顶力计算工程施工采用DN1200×120钢筋混凝土管。
根据总顶力经验计算公式F=n·G·L其中n——土质粘住系数G——每米套管自重L——顶管长度每米套管自重=材料密度×每米套管体积=2.45×π×(1.2+0.12)×0.12×1m3 =1.218t顶管长度按60m计算，土质按粘土、粉质粘土，含水量较小时，挖后能短期形成土拱，土质系数取1.5～2。
总顶力= n·G·L=2×1.218×60=146.23t土质按密实砂土、含水量大的粘土、亚粘土，挖后不能形成土拱，土质系数取3～4。
总顶力= n·G·L=4×1.218×60=292.45t根据以上计算，本标段设计顶管穿越长度最大为61米，按穿越地段为含水量较大的粘土、亚粘土、粗砂、密实砂土考虑，采用400吨液压千斤顶进行施工应该可以满足其推力需要。
3、施工工艺流程图4、主要工序施工方法及措施4.1施工准备4.1.1组织施工人员熟悉施工图，进行技术交底，探讨施工质量保证措施。
穿公路顶管施工方案穿公路顶管施工方案一、施工背景和目标：公路是城市交通的重要组成部分，公路顶管施工是为了满足城市新老建筑的用水用气需求，并且优化城市的道路交通系统。
本次施工的主要目标是在保证交通安全、减少交通拥堵的情况下，完成公路顶管穿越施工。
二、施工方案：1. 前期准备工作：（1）制定详细的施工方案，包括施工时间、施工区域、施工队伍组织和管理等内容。
（2）进行相关的资料调研和勘查，确定施工位置和障碍物情况，以便制定具体的施工计划。
（3）与相关部门进行沟通，取得必要的施工许可证和手续。
2. 施工准备工作：（1）对施工区域进行清理，清除占地物、杂草等。
（2）设置施工标志牌、警示灯等，以保证施工区域的安全。
（3）检查施工所需的设备和工具，确保完好无损。
3. 施工工艺流程：（1）确定穿越点和穿越深度，进行钻孔。
（2）进行钻孔过程中的样品采集，以检测地下管道和岩石的情况。
（3）铺设顶管，连接管道。
（4）进行顶管的回填和复绿工作，保持施工现场的整洁。
（5）进行水压测试和管道通水试验，确保管道的质量。
（6）进行最终的验收和清理工作，交付使用。
4. 施工注意事项：（1）施工期间，严格遵守交通规则，保障交通安全。
（2）在施工现场周边设置安全警示标志，并进行安全防护措施。
（3）施工期间要时刻监测顶管的施工质量，确保顶管的强度和密封性。
（4）与周边居民和商铺保持良好的沟通，减少施工对他们的影响。
三、施工风险及预防措施：1. 施工现场人员安全风险：设置安全警示标志，并对施工人员进行安全培训，确保他们了解施工现场的安全风险，正确使用安全装备。
2. 地下管线风险：准确勘察施工位置，使用合适的技术和设备，避免对地下管线施加过大的力量，避免对管线造成损伤。
3. 施工地质风险：进行岩土力学勘测，选择合适的钻孔方法，避免施工过程中的地质灾害。
四、施工总结：本次公路顶管施工，通过系统的前期准备工作和详细的施工方案，顺利完成了公路顶管的穿越施工任务。
目录一、编制依据 (2)1 EPC 下发文件 (2)2 图纸资料 (2)3 施工技术标准及验收规范 (2)二、工程概况 (3)三、主要工序及施工措施 (4)1 作业概述 (4)2作业流程 (5)3 顶管施工措施 (5)4 主管的穿越 (12)5 回填、恢复地貌 (14)6 质量保证措施 (14)7 HSE措施 (14)一、编制依据1 EPC 下发文件1.1.1 西气东输三线管道工程线路施工技术要求；1.1.2 《西气东输三线西段工程公路穿越岩土工程勘察报告》(12776详地07)1.1.3 《西气东输三线西段工程跨越工程测量》(12776施测01-07)2 图纸资料1.2.1《顶进混凝土套管穿越公、铁路、古长城通用图》储-13945/5；1.2.2《管沟断面通用图》线-L658/1；1.2.3《警示牌通用图》线-L658/4；1.2.4《管沟标志桩布置通用图》线-L658/5；1.2.5《排气管保护措施通用图》线-L658/13；1.2.6《线路施工技术要求》线-L660/明；3 施工技术标准及验收规范1)《油气输送管道线路工程抗震技术规范》GB50470-20082)《钢质管道焊接及验收》SY/T 4103-20063)《石油天然气金属管道焊接工艺评定》SY/T 0452-20024)《油气长输管道工程施工及验收规范》GB 50369-20065)《油气输送管道穿越工程施工及验收规范》(GB50424-2007)6)《油气管道线路标识通用图集》CDP-M-OGP-PL-008-2010-17)《关于处理石油管道和天然气管道与公路相互关系的若干规定》(试行) (78)交公路字698号，(78) 油化管道字452号8)(22) 《顶进施工法用钢筋混凝土排水管》(JC/T 640-2010)9)《西气东输三线管道工程热煨弯管双层熔结环氧粉末外防腐层技术规范》（Q/SY GJX 0205-2012）10)《西气东输三线管道工程钢质管道三层结构聚乙烯防腐层技术规范》（Q/SYGJX 0206-2012）11)《西气东输三线管道工程内壁减阻涂层技术规范》（Q/SY GJX 0207-2012）12)《西气东输三线管道工程冷弯管技术规范》（Q/SY GJX 0208-2012）13)《西气东输三线管道工程线路工程施工技术规范》（Q/SY GJX 0209-2012）14)《西气东输三线管道工程线路焊接技术规范》（Q/SY GJX 0210-2012）15)《西气东输三线管道工程无损检测技术规范》（Q/SY GJX 0212-2012）16)《西气东输三线管道工程管道防腐补口补伤技术规范》（Q/SY GJX0213-2012）17)《西气东输三线管道工程穿越工程技术规范》（Q/SY GJX 0214-2012）18)《西气东输三线管道工程清管试压技术规范》（Q/SY GJX 0217-2012）19)《西气东输三线管道工程水工保护技术规范》（Q/SY GJX 0218-2012）20)《西气东输三线管道工程安全与环境监理技术规范》（Q/SY GJX 0219-2012）21)《西气东输三线管道工程竣工验收技术规范》（Q/SY GJX 0224-2012）22)《西气东输三线管道工程用基于应变设计的X80钢管焊接技术规范》（Q/SYGJX 0211-2012）23)《西气东输工程三线管道工程强震区和活动断层埋地管道基于应变设计导则》（Q/SY GJX 0236-2012）二、工程概况西气东输三线西段工程起新疆霍尔果斯，止于宁夏中卫。
管道总体走向自西北向东南，途经新疆、甘肃、宁夏3个省、自治区，从新疆霍尔果斯-宁夏中卫段与西气东输二线并行。
线路长2456km，设计输量300×108m3/a，管径1219mm，设计压力12MPa。
具体走向见“西气东输三线西段管道工程线路走向示意图”（图1-1）。
图1-1 西气东输三线西段管道工程线路走向示意图三、主要工序及施工措施1 作业概述第二标段线路穿越高速公路、国道、省道、其他车流量较大的公路及施工无法断流的水渠采取顶管方式穿越。
本标段共穿越铁路1次，其中独石化铁路穿越穿越西二线施工时已预留穿越位置，本工程直接进行管道穿越施工，我单位只负责管道穿越施工，管道穿越施工方式与顶管穿越公路方式类似。
具体工程量详见表1-1。
表1-1 第二标段标段顶管穿越统计表2作业流程3 顶管施工措施 3.1 施工原理在穿越位置两侧放出管道中心线，选择地势较低的一侧作为顶管操作坑，另一侧为接收坑，确定顶管穿越的进、出口位置，在操作坑内放入第一节穿越套管和顶管设备。
由人工先在套管前端掏土，待套管前端形成略大于套管外径的圆型空间后，再顶进套管。
待套管顶进后再继续人工掏土，如此循序渐进，直至穿过公路为止。
套管穿越完毕后，将安装好绝缘支撑的主管道用配套滑车送入套管内。
施工中的清土、排渣采用轨道小滑车配合施工。
顶管示意见图3.1-1。
图2-1 顶管穿越流程图混凝土套管图3.1-1 顶管施工示意图3.2 施工准备3.2.1 组织施工人员熟悉施工图，进行技术交底，探讨施工质量保证措施。
3.2.2 开工前预先与公路或水渠主管部门联系，按照管理部门的要求办理穿越施工手续，按其要求设置相应的警示标志。
3.2.3 应向公路、水渠等有关部门了解清楚穿越地段内地下是否有通讯线路、管道等设施，对于此类设施应请主管部门的有关人员现场指定位置，人工开挖，使之暴露，保护方案应得到主管部门认可。
3.3 顶管机的选用顶管机选用必须根据顶力选择，顶力计算方法如下：推力的理论计算：F=F1十F2其中F—总推力 Fl一迎面阻力 F2—顶进阻力F1＝D2*P*π/4 （D—管外径1.44m P—控制土压力）P＝Ko*γ*Ho式中 Ko—静止土压力系数，一般取0.55Ho—地面至掘进机中心的厚度，取最大值6mγ—土的湿重量，取1.9t/m3本工程顶管穿越最长72m,根据总推力计算,选用2台500t顶管机可满足要求。
3.4 修施工便道根据现场情况，在穿越点工作坑侧修一条施工便道，以便于车辆、材料进入，施工便道与管线便道平顺相接。
3.5 场地平整、测量放线3.5.1根据现场情况，若操作坑开挖深度能够一次开挖的，在工作坑一侧平整出一块宽30m，长30m的施工场地。
3.5.2测量放线3.5.2.1 根据设计给定的控制桩位，用经纬仪放出穿越中心轴线，并定穿越中心桩，施工带边线桩，撒上白灰线，同时用水准仪将高程引测到穿越控制点上，以便控制操作坑挖深。
3.5.2.2 放线同时放出操作坑与接管坑的位置和开挖边线。
3.5.2.3 保护好公路两侧中心线上的标志木桩，以便按该桩测量、审核操作坑开挖深度和穿越准确度。
3.6 作业坑开挖3.6.1 根据设计要求，在穿越道路两端各开挖一个工作坑，一个作为作业顶进工作坑，另一个作为接收首节管的工作坑。
3.6.2 操作坑宽度为5米，工作坑的长度与管节长度、千斤顶长度及后背墙的尺寸有关，其长度根据现场和所使用的千斤顶的尺寸而定，本次穿越套管长以2m计算，操作坑长度为5m。
3.6.3 工作坑的深度由设计管底高程及基础厚度而定，即管底高程减去轨道及基础厚度，就是坑底标高。
3.6.4 在挖作业坑时，后背墙的原土层不得破坏，后背墙具体要求如下：a)要考虑有充分的强度，在顶进中能承受液压千斤顶的最大反作用力而不破坏。
b)要有足够的刚度，当受到千斤顶的反作用力时，应使压缩变形小，当反作用力取消时，应能基本恢复原位，以充分发挥千斤顶的有效冲程。
c)后背墙表面要平直，并且垂直于顶进管道的轴线，以充分避免产生偏心受压。
d)根据土质情况，必要时后背墙要采取相应的支撑措施，例如加道木，加止推平台，选材要均匀坚固，以承受较大的后座力，避免造成后背墙受力不均，发生倾斜现象。
3.6.5 在地形复杂、易塌方地段，应修筑混凝土操作坑，操作坑后背采用30cm钢筋混凝土，并在后背中夹设槽钢、道木以加强后背强度，坑底标高比套管底标高低0.5m，并在作业坑的坑底铺素砼垫层200mm 。
在公路两侧路基70cm 以内严禁开挖作业坑。
在另外两侧修筑砖墙。
3.6.6地下水位高，坑内内出现渗水现象的，操作坑开挖前采取封闭形布置的轻型井点降水法或深井降水法将地下水位降至坑底0.5m 以下。
坑底四周挖排水沟，并在适当位置挖集水坑，用潜水泵提升排放施工中渗出的积水。
坑上口四周边沿设挡水坝，以防地表水流入坑内，坝的高度为 0.5m ，顶宽0.5m ，坡比1/0.5；在操作坑内安装轨道、安装顶管设备。
3.7 顶管设备安装就位3.7.1设备下坑前，要对已挖好的坑基进行测量找平，符合技术要求。
3.7.2作业坑处理完毕，用16t 汽车吊安装后靠背挡板，支撑托架及推进轨道等，测量校正导轨面，保证套管中心线与设计中心相吻合，保证施工精确度。
3.7.3安装护圈护圈装于首节管端部，护圈由外壳内环和肋板三部分组成，护圈外壳套于顶进管外部,遮板端部呈20°～30°角，尾板宽度15～20厘米。
想见图3.7-1。
图3.7-1 套管护圈示意图3.7.4 安装管节 混凝土管节下坑前应先进行外观检查包括管端面的平直度，管壁表面的光洁度及端面上有无纵向裂缝，检查合格的管节用吊车吊到顶管工作导轨上，准备连接顶进。
详见顶管穿越示意简图。
3.7.5 千斤顶着力点被顶管端面上的部位是离管底1/3管径处。
故千斤顶下面需要搭台，千斤顶可一只或多只，但要按管中线对称布置。
管道顶进时所用顶铁包括环形顶铁，方顶铁和横铁。
环形顶铁安放在管端面处，它的内、外径尺寸要与管端面尺寸相适应，厚度300～500毫米。
它的作用是使方顶铁传来的顶力较均匀地分布到被顶管端面上，以免管端面顶坏。
1—遮板 2—尾板 3—套管壁 4—环梁 5—筋板方顶铁是在顶管过程中调节间距的垫铁，因此方顶铁的长度要根据千斤顶的冲程、管节长度而确定。
方顶铁的两顶端面严格要求平整与平行，若达不到这一要求时不可使用。
因为顶端间不平行，在作业时容易发生顶铁外弹。
顶管横铁安在千斤顶与方顶铁之间，将多只千斤顶的顶推力传递到两侧的方顶铁上。
横铁断面尺寸300×300毫米，长度按被顶管口径及千斤顶数量确定，套管规格为DN1800mm 混凝土套管。
详见图3.7-2图3.7-2 顶进装置示意图3.8 顶管作业3.8.1 顶进也就是把管节沿导轨推顶到已挖好的洞内的作业，顶进操作要坚持“先挖后顶，随挖随顶”的施工原则。
千斤顶顶进一个冲程后，千斤顶复位，在横铁和环形顶铁间装进合适的顶铁，然后继续顶进。
顶铁安装应平直，顶进时严防偏心，以免使顶铁崩出伤人。
顶进时注意油压变化，发现不正常时立即停止顶进，并检查原因。
