普通螺纹结合的公差与检测

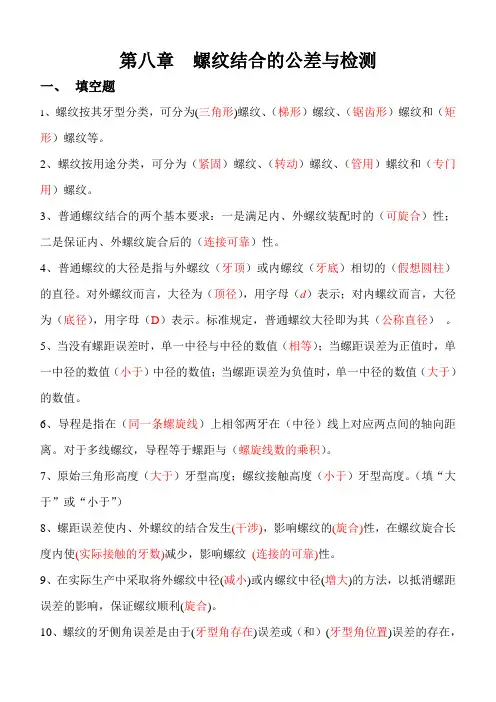

第八章螺纹结合的公差与检测一、填空题1、螺纹按其牙型分类，可分为(三角形)螺纹、（梯形）螺纹、（锯齿形）螺纹和（矩形）螺纹等。

2、螺纹按用途分类，可分为（紧固）螺纹、（转动）螺纹、（管用）螺纹和（专门用）螺纹。

3、普通螺纹结合的两个基本要求：一是满足内、外螺纹装配时的（可旋合）性；二是保证内、外螺纹旋合后的（连接可靠）性。

4、普通螺纹的大径是指与外螺纹（牙顶）或内螺纹（牙底）相切的（假想圆柱）的直径。

对外螺纹而言，大径为（顶径），用字母（d）表示；对内螺纹而言，大径为（底径），用字母（D）表示。

标准规定，普通螺纹大径即为其（公称直径）。

5、当没有螺距误差时，单一中径与中径的数值（相等）；当螺距误差为正值时，单一中径的数值（小于）中径的数值；当螺距误差为负值时，单一中径的数值（大于）的数值。

6、导程是指在（同一条螺旋线）上相邻两牙在（中径）线上对应两点间的轴向距离。

对于多线螺纹，导程等于螺距与（螺旋线数的乘积）。

7、原始三角形高度（大于）牙型高度；螺纹接触高度（小于）牙型高度。

（填“大于”或“小于”）8、螺距误差使内、外螺纹的结合发生(干涉)，影响螺纹的(旋合)性，在螺纹旋合长度内使(实际接触的牙数)减少，影响螺纹(连接的可靠)性。

9、在实际生产中采取将外螺纹中径(减小)或内螺纹中径(增大)的方法，以抵消螺距误差的影响，保证螺纹顺利(旋合)。

10、螺纹的牙侧角误差是由于(牙型角存在)误差或（和）(牙型角位置)误差的存在，使左、右牙侧角不相等形成的。

11、由于螺距和牙侧角误差可换算成(螺纹中径)来处理，所以螺纹中径是影响螺纹结合互换性的(主要参数)。

12、决定螺纹作用中径大小的因素是(螺距)和(牙侧角误差)。

13、保证螺纹互换性的条件是：实际螺纹的作用中径(不能超出最大实体牙型的中径(d2max,D2min))际螺纹上任何部位的单一中径(不能超出最小实体牙型的中径(d2min,D2max))。

14、螺纹的(公差带)与(旋合长度)组成螺纹精度等级，螺纹精度等级分为（精密）(中等)和（粗糙）三级。

项目四 典型零件主要参数精度检测| 211 | 公差位置H 或h 所确定的最大实体牙型。

四、螺纹的检测方法螺纹的检测方法有两种，即综合检验和单项测量。

1．螺纹的综合检验（GB/T 3934—2003）综合检验是指同时检验螺纹的几个参数，采用螺纹极限量规来检验内、外螺纹的合格性。

即按螺纹的最大实体牙型做成通端螺纹量规，以检验螺纹的旋合性；再按螺纹中径的最小实体尺寸做成止端螺纹量规，以控制螺纹联接的可靠性，从而保证螺纹结合件的互换性。

螺纹综合检验只能评定内、外螺纹的合格性，不能测出实际参数的具体数值，但检验效率高，适用于批量生产的中等精度的螺纹。

（1）用螺纹工作量规检验外螺纹。

车间生产中，检验螺纹所用的量规称为螺纹工作量规。

图4-9所示的是检验外螺纹大径用的光滑卡规和检验外螺纹用的螺纹环规。

这些量规都有通规和止规，它们的检验项目如下。

图4-9 环规检验外螺纹① 通端螺纹工作环规（T ）。

主要用来检验外螺纹作用中径（d 2作用），其次是控制外螺纹小径的最大极限尺寸（d 1max ），属于综合检验。

因此，通端螺纹工作环规应有完整的牙型，其长度等于被检螺纹的旋合长度。

合格的外螺纹都应被通端螺纹工作环规顺利地旋入，这样就保证了外螺纹的作用中径未超出最大实体牙型的中径，即d 2作用＜d 2max 。

同时，外螺纹的小径也不超出它的最大极限尺寸。

② 止端螺纹工作环规（Z ）。

只用来检验外螺纹单一中径这个参数。

为了尽量减少螺距误差和牙型半角误差的影响，必须使它的中径部位与被检验的外螺纹接触，因此止端螺纹工作环规的牙型做成截短的不完整的牙型，并将止端螺纹工作环规的长缩短到2～3.5牙。

合格的外螺纹不应完全通过止端螺纹工作环规，但仍允许旋合一部分。

具体规定是：对小于或等于4牙的外螺纹，止端螺纹工作环规的旋合量不得多于2牙；对于大于4牙的外螺纹，止端螺纹工作环规的旋合量不得多于3.5牙。

这些没有完全通过止端螺纹工作环规的外螺纹，说明它的单一中径没有超出最小实体牙型的中径，即d 2单一＞d 2min 。

第9章螺纹公差及检测9.1 普通螺纹的基本牙型和主要几何参数9.1.1 普通螺纹的基本牙型螺纹牙型是指在通过螺纹轴线的剖面上的螺纹轮廓形状，它由牙顶、牙底以及两牙侧构成。

将原始三角形（等边三角形）按规定的削平高度，截去顶部和底部所形成的螺纹牙型，称为基本牙型，如图9–1中粗实线所示。

该牙型具有螺纹的基本尺寸。

9.1.2 普通螺纹的主要几何参数由图9–1可见，普通螺纹的主要几何参数主要有：1. 大径D、d（major diameter）大径是与外螺纹牙顶或内螺纹牙底相重合的假想圆柱的直径。

大径是内、外螺纹的公称直径（代表螺纹尺寸的直径）。

相互结合的普通螺纹，内、外螺纹大径的基本尺寸是相等的。

2. 小径D1、d1（minor diameter）小径是与外螺纹牙底或内螺纹牙顶相重合的假想圆柱的直径。

相互结合的普通螺纹，内、外螺纹小径的基本尺寸也是相等的。

外螺纹的大径d和内螺纹的小径D1统称为顶径，外螺纹的小径d1和内螺纹的大径D统称为底径，如图9–2所示。

图9–2 普通螺纹的顶径和底径3. 中径D2、d2（pitch diameter）中径是一个假想圆柱的直径，该圆柱的母线通过牙型上沟槽和凸起宽度相等的地方。

此假想圆柱称为中径圆柱，中径圆柱的母线称为中径线（见图9–2）。

相互结合的普通螺纹，内、外螺纹中径的基本尺寸也是相等的。

注意：普通螺纹的中径不是大径和小径的平均值。

4. 螺距P（pitch）和导程Ph（lead）螺距是相邻两牙在中径线上对应两点间的轴向距离。

普通螺纹的螺距分为粗牙和细牙两种。

相同的公称直径，细牙螺纹的螺距要比粗牙螺纹的螺距小。

相互结合的普通螺纹，内、外螺纹螺距的基本尺寸也是相等的。

导程是同一条螺旋线上的相邻两牙在中径线上对应两点间的轴向距离。

对于单线螺纹，导程与螺距相同；对于多线螺纹，导程等于螺距与螺纹线数的乘积。

5. 单一中径D2s、d2s（single pitch diameter）单一中径是一个假想圆柱的直径，该圆柱的母线通过牙型上沟槽宽度等于螺距基本尺寸一半的地方。
