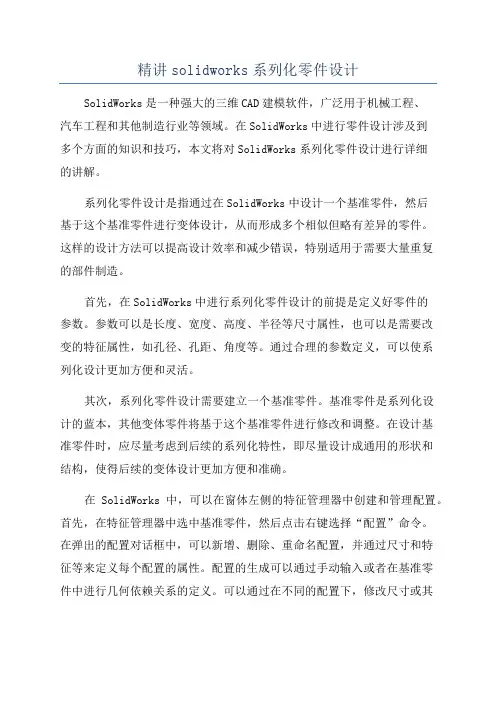

精讲solidworks系列化零件设计SolidWorks是一种强大的三维CAD建模软件,广泛用于机械工程、汽车工程和其他制造行业等领域。
在SolidWorks中进行零件设计涉及到多个方面的知识和技巧,本文将对SolidWorks系列化零件设计进行详细的讲解。
系列化零件设计是指通过在SolidWorks中设计一个基准零件,然后基于这个基准零件进行变体设计,从而形成多个相似但略有差异的零件。
这样的设计方法可以提高设计效率和减少错误,特别适用于需要大量重复的部件制造。
首先,在SolidWorks中进行系列化零件设计的前提是定义好零件的参数。
参数可以是长度、宽度、高度、半径等尺寸属性,也可以是需要改变的特征属性,如孔径、孔距、角度等。
通过合理的参数定义,可以使系列化设计更加方便和灵活。
其次,系列化零件设计需要建立一个基准零件。
基准零件是系列化设计的蓝本,其他变体零件将基于这个基准零件进行修改和调整。
在设计基准零件时,应尽量考虑到后续的系列化特性,即尽量设计成通用的形状和结构,使得后续的变体设计更加方便和准确。
在SolidWorks中,可以在窗体左侧的特征管理器中创建和管理配置。
首先,在特征管理器中选中基准零件,然后点击右键选择“配置”命令。
在弹出的配置对话框中,可以新增、删除、重命名配置,并通过尺寸和特征等来定义每个配置的属性。
配置的生成可以通过手动输入或者在基准零件中进行几何依赖关系的定义。
可以通过在不同的配置下,修改尺寸或其他特征来创建不同的变体零件。
此外,通过配置还可以自动创建零件族表格,方便管理和查看所有零件状态。
最后,在Series化设计之后,可以继续使用SolidWorks的其他功能来完善设计。
例如,通过使用装配功能,可以将系列化的零件组装到总成中,从而形成完整的产品模型。
通过进行强制配合分析和运动模拟,可以验证产品设计的可行性和稳定性。
此外,SolidWorks还提供了绘图和渲染功能,可以生成高质量的2D工程图和3D渲染图,方便进行技术交流和展示。

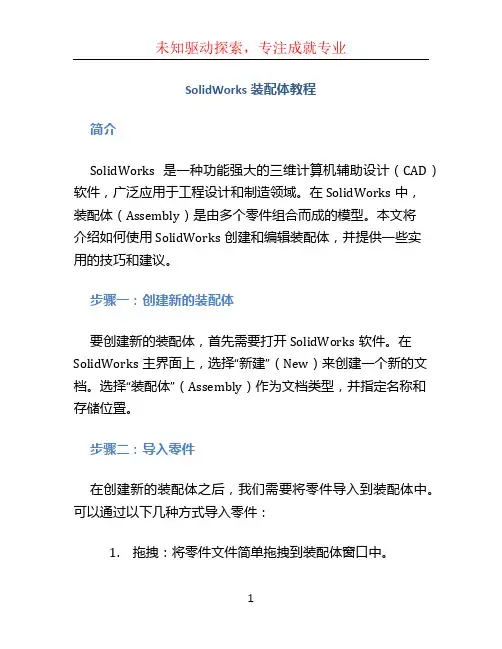

SolidWorks装配体教程简介SolidWorks是一种功能强大的三维计算机辅助设计(CAD)软件,广泛应用于工程设计和制造领域。
在SolidWorks中,装配体(Assembly)是由多个零件组合而成的模型。
本文将介绍如何使用SolidWorks创建和编辑装配体,并提供一些实用的技巧和建议。
步骤一:创建新的装配体要创建新的装配体,首先需要打开SolidWorks软件。
在SolidWorks主界面上,选择“新建”(New)来创建一个新的文档。
选择“装配体”(Assembly)作为文档类型,并指定名称和存储位置。
步骤二:导入零件在创建新的装配体之后,我们需要将零件导入到装配体中。
可以通过以下几种方式导入零件:1.拖拽:将零件文件简单拖拽到装配体窗口中。
2.插入:选择“插入组件”(Insert Component),然后选择要导入的零件文件。
3.复制:可以复制和粘贴之前已经存在于装配体中的零件,以节省导入的步骤。
步骤三:组装零件在导入零件之后,我们需要将它们组装在一起以创建完整的装配体。
可以使用以下工具和技巧进行组装:1.对齐:使用“对齐”(Align)工具将零件的特定面对齐,确保装配体的准确性。
2.关系:使用“关系”(Mate)工具添加关系,如平行、垂直、共线等,以确保零件之间相对位置的正确性。
3.约束:使用“约束”(Constraint)工具对零件进行约束,例如固定、旋转、平移到指定位置等。
步骤四:调整装配体一旦完成零件的组装,可能需要对装配体进行调整以满足设计要求。
以下是一些常用的调整方法:1.改变尺寸:可以通过编辑零件的尺寸来调整装配体的大小和形状。
2.旋转和移动:可以通过旋转和移动零件来调整它们之间的相对位置。
3.更换件号:可以通过更换零件的属性来替换装配体中的零件,并实时预览更改。
步骤五:创建装配剖面有时,我们需要创建装配体的剖面以更好地展示内部结构。
以下是创建装配剖面的步骤:1.选择“标注剖面”(Section View)工具。
solidworks型材标准件库Solidworks型材标准件库。
在Solidworks中,型材标准件库是一个非常重要的功能,它可以帮助用户快速、准确地使用各种标准型材,提高设计效率,降低错误率。
本文将介绍Solidworks型材标准件库的基本用法和注意事项,希望能帮助大家更好地使用这一功能。
首先,要使用Solidworks型材标准件库,首先需要打开Solidworks软件,然后在左侧的特征设计栏中找到“型材”选项。
点击“型材”后,会弹出一个对话框,里面包含了各种标准型材的分类,比如工业铝型材、钢管、角钢等。
用户可以根据自己的需求选择相应的型材分类,然后在下拉菜单中选择具体的型材规格。
在选择好型材规格后,用户可以直接拖拽型材到设计界面中,然后进行后续的操作,比如拉伸、旋转、剪切等。
这样就可以快速地在设计中使用各种标准型材,而不需要手动绘制,大大提高了设计效率。
需要注意的是,Solidworks型材标准件库中包含的型材都是按照国际标准进行设计的,因此在使用时需要确保所选择的型材符合项目的实际需求。
如果需要非标准型材,用户可以通过自定义型材的方式进行设计,但这需要一定的专业知识和经验。
另外,使用Solidworks型材标准件库时,还需要留意型材的材料和密度等参数,这些参数对于后续的材料力学分析和重量计算非常重要。
用户在选择型材时,可以在型材属性中查看并修改这些参数,以确保设计的准确性和可靠性。
总的来说,Solidworks型材标准件库是一个非常实用的功能,它可以帮助用户快速、准确地使用各种标准型材,提高设计效率,降低错误率。
在使用时,用户需要注意选择符合实际需求的型材,并留意型材的材料和密度等参数,以确保设计的准确性和可靠性。
希望本文介绍的内容能够帮助大家更好地使用Solidworks型材标准件库,提高设计效率,完成更加优秀的工程设计。

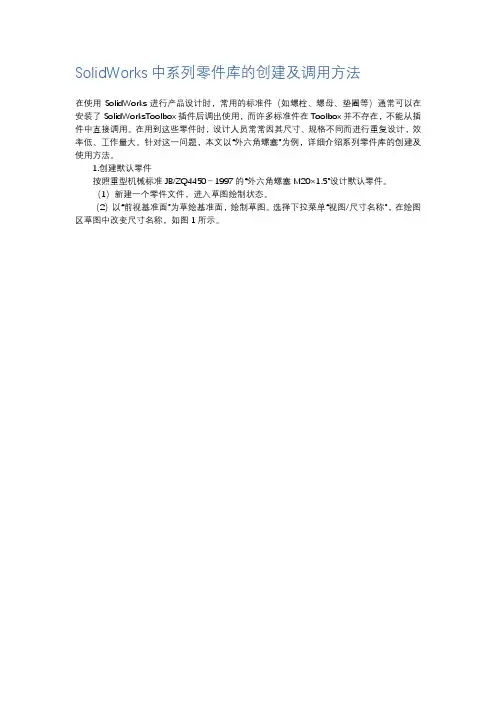

SolidWorks中系列零件库的创建及调用方法在使用SolidWorks进行产品设计时,常用的标准件(如螺栓、螺母、垫圈等)通常可以在安装了SolidWorksToolbox插件后调出使用,而许多标准件在Toolbox并不存在,不能从插件中直接调用。
在用到这些零件时,设计人员常常因其尺寸、规格不同而进行重复设计,效率低、工作量大。
针对这一问题,本文以“外六角螺塞”为例,详细介绍系列零件库的创建及使用方法。
1.创建默认零件按照重型机械标准JB/ZQ4450-1997的“外六角螺塞M20×1.5”设计默认零件。
(1)新建一个零件文件,进入草图绘制状态。
(2)以“前视基准面”为草绘基准面,绘制草图。
选择下拉菜单“视图/尺寸名称”,在绘图区草图中改变尺寸名称,如图1所示。
(3)选择特征工具栏上的“旋转”命令,建立“旋转1”特征(见图2)。
(3)以图2左端面为基准,绘制草图,选择特征工具栏上的“拉伸”命令,建立“凸台-拉伸1”特征,双击设计树中的“凸台-拉伸1”特征,在绘图区零件上修改尺寸名称,如图3所示。
将文件保存为“外六角螺塞JB4450-1997.SLDPRT”(螺纹特征创建略)。
2.创建系列零件设计表(1)新建MicrosoftExcel工作表,在单元格A1中输入“规格”,分别双击SolidWorks 设计树中的“旋转1”,“凸台-拉伸1”特征,在绘图区中选择零件尺寸,在弹出的对话框中将主要值分别复制、粘贴到B1K1单元格。
(2)按国标输入每种规格的螺塞所对应的参数值,将文件保存为“外六角螺塞设计表.xls”,如图4所示。
3.插入系列零件设计表(1)选择下拉菜单“插入/表格/设计表”,打开“系列零件设计表”对话框,选择“来自文件”,点击“浏览”按钮,找到“外六角螺塞设计表.xls”后确定,在绘图区域弹出Excel表格,在空白处单击退出。
(2)单击ConfigurationManager按钮,进入配置管理,双击各配置,观察零件的变化。

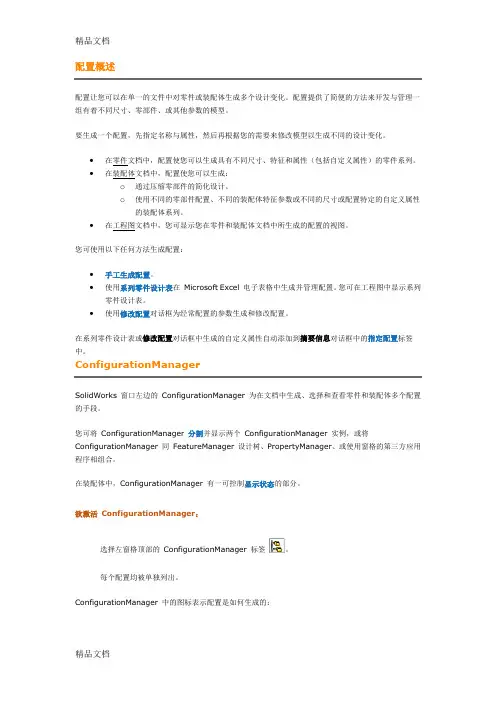

配置概述配置让您可以在单一的文件中对零件或装配体生成多个设计变化。
配置提供了简便的方法来开发与管理一组有着不同尺寸、零部件、或其他参数的模型。
要生成一个配置,先指定名称与属性,然后再根据您的需要来修改模型以生成不同的设计变化。
∙在零件文档中,配置使您可以生成具有不同尺寸、特征和属性(包括自定义属性)的零件系列。
∙在装配体文档中,配置使您可以生成:o通过压缩零部件的简化设计。
o使用不同的零部件配置、不同的装配体特征参数或不同的尺寸或配置特定的自定义属性的装配体系列。
∙在工程图文档中,您可显示您在零件和装配体文档中所生成的配置的视图。
您可使用以下任何方法生成配置:∙手工生成配置。
∙使用系列零件设计表在Microsoft Excel 电子表格中生成并管理配置。
您可在工程图中显示系列零件设计表。
∙使用修改配置对话框为经常配置的参数生成和修改配置。
在系列零件设计表或修改配置对话框中生成的自定义属性自动添加到摘要信息对话框中的指定配置标签中。
ConfigurationManagerSolidWorks 窗口左边的ConfigurationManager 为在文档中生成、选择和查看零件和装配体多个配置的手段。
您可将ConfigurationManager 分割并显示两个ConfigurationManager 实例,或将ConfigurationManager 同FeatureManager 设计树、PropertyManager、或使用窗格的第三方应用程序相组合。
在装配体中,ConfigurationManager 有一可控制显示状态的部分。
欲激活ConfigurationManager:选择左窗格顶部的ConfigurationManager 标签。
每个配置均被单独列出。
ConfigurationManager 中的图标表示配置是如何生成的:手工。
使用系列零件设计表。
手工,具有爆炸状态或派生的配置对于系列零件设计表,具有爆炸状态或派生的配置有些有时出现在ConfigurationManager 中的图标包括:系列零件设计表。

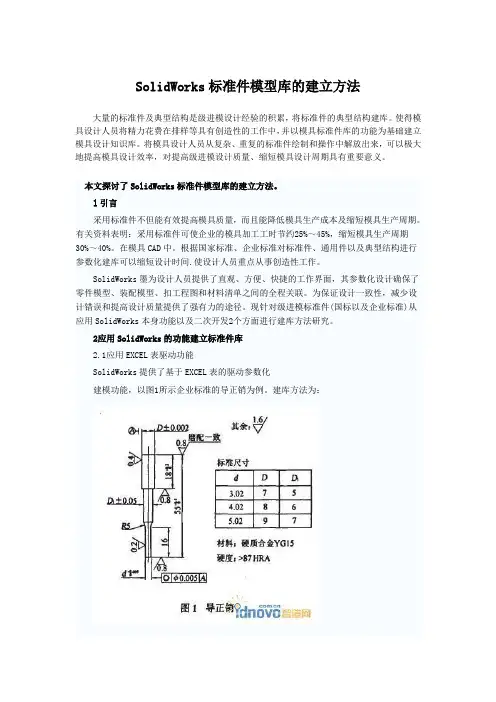

SolidWorks标准件模型库的建立方法大量的标准件及典型结构是级进模设计经验的积累,将标准件的典型结构建库。
使得模具设计人员将精力花费在排样等具有创造性的工作中,并以模具标准件库的功能为基础建立模具设计知识库。
将模具设计人员从复杂、重复的标准件绘制和操作中解放出来,可以极大地提高模具设计效率,对提高级进模设计质量、缩短模具设计周期具有重要意义。
本文探讨了SolidWorks标准件模型库的建立方法。
l引言采用标准件不但能有效提高模具质量,而且能降低模具生产成本及缩短模具生产周期。
有关资料表明:采用标准件可使企业的模具加工工时节约25%~45%,缩短模具生产周期30%~40%。
在模具CAD中。
根据国家标准、企业标准对标准件、通用件以及典型结构进行参数化建库可以缩短设计时间.使设计人员重点从事创造性工作。
SolidWorks墨为设计人员提供了直观、方便、快捷的工作界面,其参数化设计确保了零件模型、装配模型、扣工程图和材料清单之间的全程关联。
为保证设计一致性,减少设计错误和提高设计质量提供了强有力的途径。
现针对级进模标准件(国标以及企业标准)从应用SolidWorks本身功能以及二次开发2个方面进行建库方法研究。
2应用SolidWorks的功能建立标准件库2.1应用EXCEL表驱动功能SolidWorks提供了基于EXCEL表的驱动参数化建模功能,以图1所示企业标准的导正销为例。
建库方法为:(1)首先建立一种尺寸规格的导正销的模型。
(2)点击"注解一显示特征尺寸",然后点击菜单"工具-选项-显示尺寸名称".模型如图2所示.特征尺寸名称同时显示。
(3)点击菜单"插入一系列零件设计表",出现EXCEL表格.点击模型上需要参数化的尺寸,尺寸名称进入表格,输入另外2个模型的数据,即可完成导正销的建库。
(4)这种建模方法适用于模型拓扑结构变化不大,数值固定的情况。

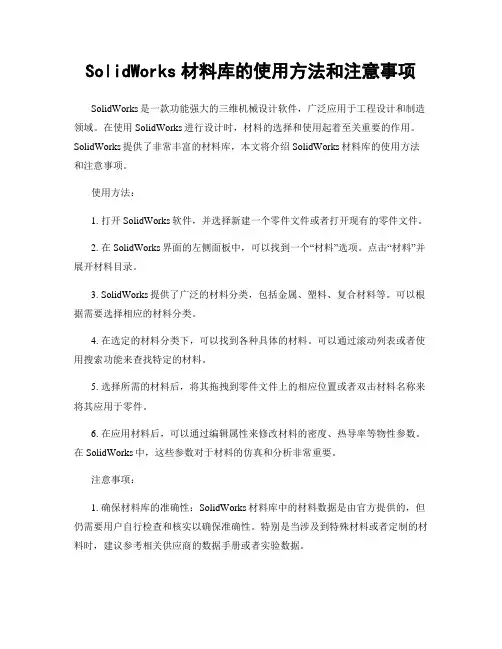

SolidWorks材料库的使用方法和注意事项SolidWorks是一款功能强大的三维机械设计软件,广泛应用于工程设计和制造领域。
在使用SolidWorks进行设计时,材料的选择和使用起着至关重要的作用。
SolidWorks提供了非常丰富的材料库,本文将介绍SolidWorks材料库的使用方法和注意事项。
使用方法:1. 打开SolidWorks软件,并选择新建一个零件文件或者打开现有的零件文件。
2. 在SolidWorks界面的左侧面板中,可以找到一个“材料”选项。
点击“材料”并展开材料目录。
3. SolidWorks提供了广泛的材料分类,包括金属、塑料、复合材料等。
可以根据需要选择相应的材料分类。
4. 在选定的材料分类下,可以找到各种具体的材料。
可以通过滚动列表或者使用搜索功能来查找特定的材料。
5. 选择所需的材料后,将其拖拽到零件文件上的相应位置或者双击材料名称来将其应用于零件。
6. 在应用材料后,可以通过编辑属性来修改材料的密度、热导率等物性参数。
在SolidWorks中,这些参数对于材料的仿真和分析非常重要。
注意事项:1. 确保材料库的准确性:SolidWorks材料库中的材料数据是由官方提供的,但仍需要用户自行检查和核实以确保准确性。
特别是当涉及到特殊材料或者定制的材料时,建议参考相关供应商的数据手册或者实验数据。
2. 材料的选择要匹配实际应用:根据零件的设计需求和实际使用环境,选择合适的材料非常重要。
不同的材料具有不同的力学性能、化学性质和热性能,因此需要充分考虑所需材料在设计和使用过程中的性能表现。
3. 密度和单位的兼容性:在进行材料选择和属性编辑时,确保所使用的单位与实际应用中的单位一致。
特别是在进行物性计算和仿真分析时,单位的不一致可能导致错误的结果。
4. 材料的实验数据和验证:SolidWorks材料库中提供了许多常见材料的基本物性参数,但实际的材料性能可能会受到许多因素的影响。
在SolidWorks平台下螺纹紧固件类标准件库的建立随着数字化制造技术的不断发展,SolidWorks软件已经成为了机械设计领域中一个难以忽视的重要工具。
在机械设计中,螺纹紧固件是不可或缺的一部分,因此在SolidWorks平台下建立螺纹紧固件类标准件库至关重要。
建立螺纹紧固件类标准件库,需要经过如下几个步骤:第一步,确定需要收录的螺纹紧固件种类和参数。
在实际工作中,螺纹紧固件的种类和参数有很多,因此需要有一个明确的收录计划,以确保库存清晰、全面和易于使用。
常见的螺纹紧固件有螺栓、螺钉、螺母、垫圈等。
每一种螺纹紧固件都有其特定的参数,如长度、长度容差、螺纹直径、螺距等。
第二步,建立3D模型。
在SolidWorks平台下建立3D模型是十分简单的。
对于每一个种类的螺纹紧固件,可以在SolidWorks中建立一个3D模型,并将其保存为SolidWorks特有的*.sldprt文件格式,以方便后续使用。
第三步,为每一个螺纹紧固件建立详细文档。
在认真研究并建立了每一个螺纹紧固件的3D模型之后,需要为其建立详细的文档。
文档应包含每一个螺纹紧固件的详细参数(如长度、长度容差、螺纹直径、螺距等) 以及材料、制造工艺等信息。
文档应按照一定的规范编写,以方便用户查找和参考。
第四步,建立标准件库。
将建立好的螺纹紧固件模型以及文档存储在标准件库中。
标准件库应该经过分类并设置明确的存储路径,以便于用户可以根据需要方便的查找到所需的螺纹紧固件。
以上是建立螺纹紧固件类标准件库的几个基本步骤。
建立好标准件库之后,企业可以直接使用其中的螺纹紧固件模型和文档快速地进行机械设计,提高设计效率和减少重复劳动。
建立标准件库不仅可以提高机械设计效率,减少重复工作,还能够建立标准化的部件库,减少原材料及部件采购成本,提高采购效率,避免了大量的资源浪费。
总而言之,建立螺纹紧固件类标准件库,是提高机械设计效率和降低成本的重要手段。
在建立过程中,应注意规范编写文档并分类存储螺纹紧固件,以便于用户方便查找和参考。

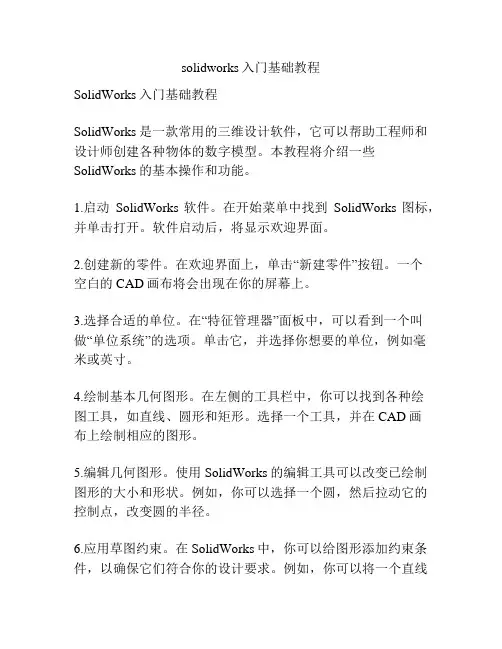

solidworks入门基础教程SolidWorks入门基础教程SolidWorks是一款常用的三维设计软件,它可以帮助工程师和设计师创建各种物体的数字模型。
本教程将介绍一些SolidWorks的基本操作和功能。
1.启动SolidWorks软件。
在开始菜单中找到SolidWorks图标,并单击打开。
软件启动后,将显示欢迎界面。
2.创建新的零件。
在欢迎界面上,单击“新建零件”按钮。
一个空白的CAD画布将会出现在你的屏幕上。
3.选择合适的单位。
在“特征管理器”面板中,可以看到一个叫做“单位系统”的选项。
单击它,并选择你想要的单位,例如毫米或英寸。
4.绘制基本几何图形。
在左侧的工具栏中,你可以找到各种绘图工具,如直线、圆形和矩形。
选择一个工具,并在CAD画布上绘制相应的图形。
5.编辑几何图形。
使用SolidWorks的编辑工具可以改变已绘制图形的大小和形状。
例如,你可以选择一个圆,然后拉动它的控制点,改变圆的半径。
6.应用草图约束。
在SolidWorks中,你可以给图形添加约束条件,以确保它们符合你的设计要求。
例如,你可以将一个直线的两个端点约束到两个其他图形的中点。
7.旋转和缩放模型。
在绘制几何图形后,你可以使用SolidWorks的旋转和缩放工具来改变模型的方向和大小。
8.应用材料和纹理。
SolidWorks提供了丰富的材料和纹理库,可以让你的模型看起来更逼真。
通过选择一个零件并应用适当的材料和纹理,你可以让它们看起来像金属、塑料或木材。
9.添加尺寸和注释。
在完成建模后,你可以使用SolidWorks的尺寸工具来添加尺寸和标注。
这样可以使你的设计更易于理解和生产。
10.保存和导出模型。
最后,记得保存你的工作。
SolidWorks 支持多种文件格式,如SLDPRT和STEP,以便你将模型与其他软件或人员共享。
希望这个SolidWorks入门基础教程能帮助你快速上手使用这款强大的设计软件。
通过不断练习和实践,你将能够掌握更多高级操作和功能。

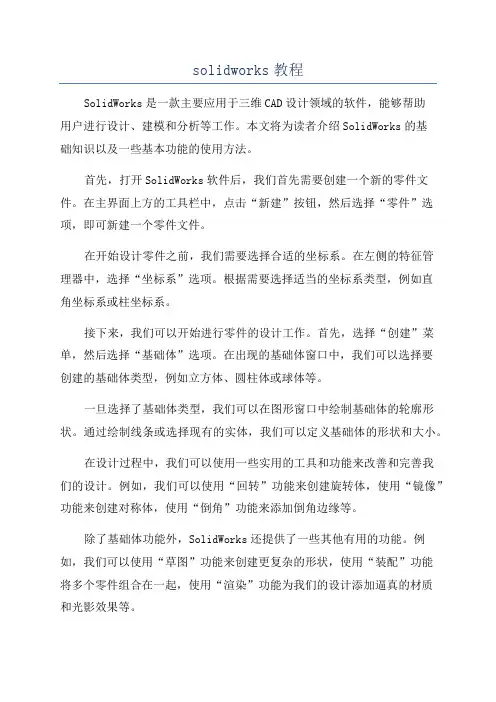

solidworks教程SolidWorks是一款主要应用于三维CAD设计领域的软件,能够帮助用户进行设计、建模和分析等工作。
本文将为读者介绍SolidWorks的基础知识以及一些基本功能的使用方法。
首先,打开SolidWorks软件后,我们首先需要创建一个新的零件文件。
在主界面上方的工具栏中,点击“新建”按钮,然后选择“零件”选项,即可新建一个零件文件。
在开始设计零件之前,我们需要选择合适的坐标系。
在左侧的特征管理器中,选择“坐标系”选项。
根据需要选择适当的坐标系类型,例如直角坐标系或柱坐标系。
接下来,我们可以开始进行零件的设计工作。
首先,选择“创建”菜单,然后选择“基础体”选项。
在出现的基础体窗口中,我们可以选择要创建的基础体类型,例如立方体、圆柱体或球体等。
一旦选择了基础体类型,我们可以在图形窗口中绘制基础体的轮廓形状。
通过绘制线条或选择现有的实体,我们可以定义基础体的形状和大小。
在设计过程中,我们可以使用一些实用的工具和功能来改善和完善我们的设计。
例如,我们可以使用“回转”功能来创建旋转体,使用“镜像”功能来创建对称体,使用“倒角”功能来添加倒角边缘等。
除了基础体功能外,SolidWorks还提供了一些其他有用的功能。
例如,我们可以使用“草图”功能来创建更复杂的形状,使用“装配”功能将多个零件组合在一起,使用“渲染”功能为我们的设计添加逼真的材质和光影效果等。
在进行设计过程中,我们还可以使用一些分析工具来帮助我们评估和优化设计。
例如,我们可以使用“模拟Xpress”功能来进行应力分析,使用“流体模拟Xpress”功能来进行流体动力学分析,使用“可视化Xpress”功能来进行渲染和仿真等。
在完成设计后,我们可以将零件保存为.SolidWorks文件,并可以选择导出为其他格式,例如.STEP或.PDF等。
此外,我们还可以使用SolidWorks内置的“打印”功能来打印我们的设计。
总结起来,SolidWorks是一款功能强大的三维CAD设计软件,拥有多种实用的工具和功能,可以帮助用户进行设计、建模和分析等工作。

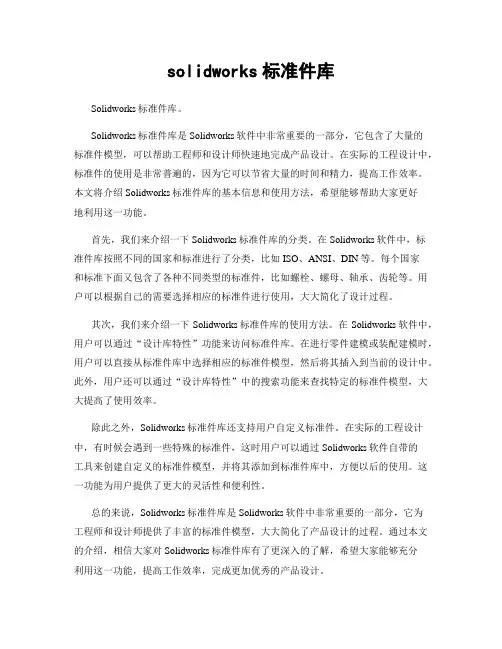

solidworks标准件库Solidworks标准件库。
Solidworks标准件库是Solidworks软件中非常重要的一部分,它包含了大量的标准件模型,可以帮助工程师和设计师快速地完成产品设计。
在实际的工程设计中,标准件的使用是非常普遍的,因为它可以节省大量的时间和精力,提高工作效率。
本文将介绍Solidworks标准件库的基本信息和使用方法,希望能够帮助大家更好地利用这一功能。
首先,我们来介绍一下Solidworks标准件库的分类。
在Solidworks软件中,标准件库按照不同的国家和标准进行了分类,比如ISO、ANSI、DIN等。
每个国家和标准下面又包含了各种不同类型的标准件,比如螺栓、螺母、轴承、齿轮等。
用户可以根据自己的需要选择相应的标准件进行使用,大大简化了设计过程。
其次,我们来介绍一下Solidworks标准件库的使用方法。
在Solidworks软件中,用户可以通过“设计库特性”功能来访问标准件库。
在进行零件建模或装配建模时,用户可以直接从标准件库中选择相应的标准件模型,然后将其插入到当前的设计中。
此外,用户还可以通过“设计库特性”中的搜索功能来查找特定的标准件模型,大大提高了使用效率。
除此之外,Solidworks标准件库还支持用户自定义标准件。
在实际的工程设计中,有时候会遇到一些特殊的标准件,这时用户可以通过Solidworks软件自带的工具来创建自定义的标准件模型,并将其添加到标准件库中,方便以后的使用。
这一功能为用户提供了更大的灵活性和便利性。
总的来说,Solidworks标准件库是Solidworks软件中非常重要的一部分,它为工程师和设计师提供了丰富的标准件模型,大大简化了产品设计的过程。
通过本文的介绍,相信大家对Solidworks标准件库有了更深入的了解,希望大家能够充分利用这一功能,提高工作效率,完成更加优秀的产品设计。
系列零件设计表和系列零件发布时间:2003 05/24 8.3 系列零件设计表和系列零件系列零件设计表可用于从一个单独的零件建立出一个零件系列。
由于SolidWorks软件是一个OLE/2应用软件,因此Excel的电子表格可用于建立设计表并输入到SolidWorks中。
8.3.1基础知识本节首先介绍一下关于SolidWorks中使用系列零件设计表的基础知识。
系列零件设计表的布局Excel电子表格用来设定配置名称(列A)和尺寸或特征名称(行2),每一个配置的尺寸值放在内部对应的单元格中。
如图8-21所示。
图8-21 系列零件设计表针对上面的系列零件设计表,下面介绍一下几个常用设计表参数✌☠☠☠❆✡☹☜✂☞☠❆ ☐❍♋⏹✍✍ ☠♏♦ ✍❆♓❍♏♦ ☐♦ 状态状态列用来设置特征的状态,压缩(S)或解除压缩(U)。
如“$状态@凹口”设置特征“凹口”在下列配置中的状态。
双击一个特征可以将它添加到系列零件设计表中。
✌☠☠☠❆✡☹☜✂☞☠❆ ☐❍♋⏹✍✍ ☠♏♦ ✍❆♓❍♏♦ ☐♦ 尺寸用于设定配置的尺寸值,需要使用尺寸的全名。
双击一个尺寸可以将它添加到系列零件设计表中。
✌☠☠☠❆✡☹☜✂☞☠❆ ☐❍♋⏹✍✍ ☠♏♦ ✍❆♓❍♏♦ ☐♦ 备注备注列用来给各个配置增加文本字符串,使用格式为“$备注”。
✌☠☠☠❆✡☹☜✂☞☠❆ ☐❍♋⏹✍✍ ☠♏♦ ✍❆♓❍♏♦ ☐♦ 用户注释用户注释列和备注类似,用来在行或列中产生文本字符串,使用格式为“$用户注释”。
在系列设计表中用到的尺寸名称最好不要使用系统默认的名称,而应该将它们重新命名为有意义的、好记的名称。
系列零件设计表在FeatureManager设计树中的显示当一个零件或装配体中添加了设计表后,在文件的FeatureManager设计树中将显示系列零件设计表的图标,如图8-22所示。
solidworks生成系列零件设计表配置solidworks生成系列零件设计表配置1.5 在模型中生成系列零件设计表您可以在模型中插入一个新的、空白的系列零件设计表,然后直接在工作表中输入系列零件设计表信息。
当您完成输入系列零件设计表信息后,模型中会自动生成新的配置。
插入新的系列零件设计表方法如下:1.单击插入、新系列零件设计表。
一个嵌入的工作表出现在窗口中,而且Excel 工具栏会替SolidWorks工具栏。
(如果您选择工具、选项、一般中的在单独的窗口中编辑系列零件设计表选项,则工作表就会在单独的Excel 窗口中打开)。
单元格A1 标识工作表为系列零件设计表:模型名称。
单元格A3 包含第一个新配置的默认名称第一实例。
2.在第2 行中,输入您想控制的参数。
(保留单元格A2 为空白。
)注意单元格B2 为激活状态。
提示:有一种简便的方法可以在新的系列零件设计表中增加某些类型的参数。
保持合适的工作表单元格为激活状态:尺寸。
在图形区域中双击某个尺寸。
(在您插入新的系列零件设计表之前,确定所有必要的尺寸都已显示出来)。
此时尺寸@特征或尺寸@草图参数插入到单元格中。
特征压缩。
在特征的一个面上双击。
此时$状态@特征参数插入到单元格中。
零部件压缩。
在零部件的一个面上双击。
此时$状态@零部件<实例>参数插入到单元格中。
当您继续以这种方法增加参数时,相邻的单元格( C2、D2等)会自动被激活。
每个参数添加到标题行中,当前数值显示在第 3 行中(第一实例)。
3.在列A(单元格A3、A4 等)中输入您想生成的配置名称。
名称不能包含正斜线(/) 或(@) 字符。
注意:如果配置名称仅包含数字,则Excel 会将此名称当成数值,而不是文本。
一般这不会有什麽影响,但在以下情况中例外:如果数值以零开头,则会移除前面的零。
如果数值长度超过12 位,则会用科学记号显示此数值。
如要更正此问题,请用右键单击标题单元格A (选择整列),然后选择设置单元格格式。
SolidWorks标准件模型库的建立方法大量的标准件及典型结构是级进模设计经验的积累,将标准件的典型结构建库。
使得模具设计人员将精力花费在排样等具有创造性的工作中,并以模具标准件库的功能为基础建立模具设计知识库。
将模具设计人员从复杂、重复的标准件绘制和操作中解放出来,可以极大地提高模具设计效率,对提高级进模设计质量、缩短模具设计周期具有重要意义。
本文探讨了SolidWorks标准件模型库的建立方法。
l引言采用标准件不但能有效提高模具质量,而且能降低模具生产成本及缩短模具生产周期。
有关资料表明:采用标准件可使企业的模具加工工时节约25%~45%,缩短模具生产周期30%~40%。
在模具CAD中。
根据国家标准、企业标准对标准件、通用件以及典型结构进行参数化建库可以缩短设计时间.使设计人员重点从事创造性工作。
SolidWorks墨为设计人员提供了直观、方便、快捷的工作界面,其参数化设计确保了零件模型、装配模型、扣工程图和材料清单之间的全程关联。
为保证设计一致性,减少设计错误和提高设计质量提供了强有力的途径。
现针对级进模标准件(国标以及企业标准)从应用SolidWorks本身功能以及二次开发2个方面进行建库方法研究。
2应用SolidWorks的功能建立标准件库2.1应用EXCEL表驱动功能SolidWorks提供了基于EXCEL表的驱动参数化建模功能,以图1所示企业标准的导正销为例。
建库方法为:(1)首先建立一种尺寸规格的导正销的模型。
(2)点击"注解一显示特征尺寸",然后点击菜单"工具-选项-显示尺寸名称".模型如图2所示.特征尺寸名称同时显示。
(3)点击菜单"插入一系列零件设计表",出现EXCEL表格.点击模型上需要参数化的尺寸,尺寸名称进入表格,输入另外2个模型的数据,即可完成导正销的建库。
(4)这种建模方法适用于模型拓扑结构变化不大,数值固定的情况。
SolidEdge建立零件库的方法
Solid Edge建立零件库的方法
采用Solid Edge本身的零件族功能设计零件库,就是通过手工
操作Solid Edge设计零件库。
其一般步骤是:
①找出一个能集中零件库中不同零件所有功能要素的复合零件,
并运用Solid Edge参数化特征造型技术建立该零件的三维模
型;
②打开复合零件的变量表和复合零件的特征管理器(EdgeBar),
在特征管理器中,打开零件族功能(Family of Parts),并点击
新建(New)、输入零件库零件名称;
③在变量表中选择需要控制的特征尺寸变量,并在零件族对
话框的变量(Variables)栏中点击“添加变量”(Add Variables)将所选变量的名称和数值都加入到零件库中,并修改尺寸;
④用鼠标在实体零件中选取要抑制的特征,在零件族中的“被
抑制特征(suppressed features)”栏点击“添加特征(Add Featur
e)”按钮,将需要抑制的特征抑制(隐藏)。
⑤如此反复操作,得到一系列零件,并保存;
⑥以后需要调用零件库中不同零件时,只需打开该复合零件,
并零件族对话框中选择不同的零件名即可
在Solid Edge中利用零件族功能设计零件库,用户无须编程,即可得到一个简单的零件库。
但是该方法操作较为烦琐、设计数据较为散乱、设计效率低。
该方法一般用于零件库中零件数量较少、零件结构较为复杂、控制变量的数量较少,且各变量之间的关系较为简单的场合,如企业中某几种变型产品零件库的设计。
配置概述配置让您可以在单一的文件中对零件或装配体生成多个设计变化。
配置提供了简便的方法来开发及管理一组有着不同尺寸、零部件、或其他参数的模型。
要生成一个配置,先指定名称及属性,然后再根据您的需要来修改模型以生成不同的设计变化。
•在零件文档中,配置使您可以生成具有不同尺寸、特征和属性(包括自定义属性)的零件系列。
•在装配体文档中,配置使您可以生成:o通过压缩零部件的简化设计。
o使用不同的零部件配置、不同的装配体特征参数或不同的尺寸或配置特定的自定义属性的装配体系列。
•在工程图文档中,您可显示您在零件和装配体文档中所生成的配置的视图。
您可使用以下任何方法生成配置:•手工生成配置。
•使用系列零件设计表在 Microsoft Excel 电子表格中生成并管理配置。
您可在工程图中显示系列零件设计表。
•使用修改配置对话框为经常配置的参数生成和修改配置。
在系列零件设计表或修改配置对话框中生成的自定义属性自动添加到摘要信息对话框中的指定配置标签中。
ConfigurationManagerSolidWorks 窗口左边的 ConfigurationManager 为在文档中生成、选择和查看零件和装配体多个配置的手段。
您可将 ConfigurationManager 分割并显示两个 ConfigurationManager 实例,或将 ConfigurationManager 同 FeatureManager 设计树、PropertyManager、或使用窗格的第三方应用程序相组合。
在装配体中,ConfigurationManager 有一可控制显示状态的部分。
欲激活 ConfigurationManager:选择左窗格顶部的 ConfigurationManager 标签。
每个配置均被单独列出。
ConfigurationManager 中的图标表示配置是如何生成的:手工。
使用系列零件设计表。
手工,具有爆炸状态或派生的配置对于系列零件设计表,具有爆炸状态或派生的配置有些有时出现在 ConfigurationManager 中的图标包括:系列零件设计表。
solidworks标准库Solidworks标准库。
Solidworks作为一款领先的三维设计软件,其标准库的使用对于工程师和设计师来说至关重要。
标准库中包含了大量的标准零部件和材料,能够极大地提高设计效率和精度。
本文将介绍Solidworks标准库的基本信息和使用方法,帮助用户更好地利用这一功能进行工程设计。
首先,Solidworks标准库包含了各种常见的零部件,如螺栓、螺母、轴承、齿轮等。
这些零部件都经过严格的标准化设计和测试,可以直接在设计中使用,无需再次绘制。
此外,标准库还包括了各种常见的材料,如钢材、铝材、塑料等,用户可以根据需要选择合适的材料进行设计。
在Solidworks中使用标准库非常简单。
首先,用户需要在设计界面中打开标准库面板,然后选择需要使用的零部件或材料。
用户可以通过搜索功能快速定位所需的零部件或材料,也可以根据分类进行浏览。
一旦找到所需的零部件或材料,用户只需将其拖放到设计界面中即可使用。
除了直接使用标准库中的零部件和材料外,用户还可以对其进行修改和定制。
例如,用户可以根据实际需求修改零部件的尺寸或形状,也可以自定义新的材料属性。
这样一来,用户不仅可以快速使用标准库中的内容,还可以根据实际情况进行个性化定制,满足特定的设计需求。
在实际工程设计中,使用Solidworks标准库可以带来诸多好处。
首先,标准库中的零部件和材料经过严格的测试和验证,具有高度的可靠性和精度。
因此,使用标准库可以大大提高设计的准确性和可靠性。
其次,标准库中的内容丰富多样,可以满足各种不同的设计需求,节省了设计师大量的时间和精力。
最后,使用标准库还可以促进设计标准化,提高设计效率,降低成本。
总之,Solidworks标准库是一项非常有价值的功能,能够极大地提高工程设计的效率和精度。
通过本文的介绍,相信用户对于标准库的基本信息和使用方法已经有了更清晰的认识,希望可以帮助用户更好地应用这一功能进行工程设计。
SolidWorks中系列零件库的创建及调用方法
在使用SolidWorks进行产品设计时,常用的标准件(如螺栓、螺母、垫圈等)通常可以在安装了SolidWorksToolbox插件后调出使用,而许多标准件在Toolbox并不存在,不能从插件中直接调用。
在用到这些零件时,设计人员常常因其尺寸、规格不同而进行重复设计,效率低、工作量大。
针对这一问题,本文以“外六角螺塞”为例,详细介绍系列零件库的创建及使用方法。
1.创建默认零件
按照重型机械标准JB/ZQ4450-1997的“外六角螺塞M20×1.5”设计默认零件。
(1)新建一个零件文件,进入草图绘制状态。
(2)以“前视基准面”为草绘基准面,绘制草图。
选择下拉菜单“视图/尺寸名称”,在绘图区草图中改变尺寸名称,如图1所示。
(3)选择特征工具栏上的“旋转”命令,建立“旋转1”特征(见图2)。
(3)以图2左端面为基准,绘制草图,选择特征工具栏上的“拉伸”命令,建立“凸台-拉伸1”特征,双击设计树中的“凸台-拉伸1”特征,在绘图区零件上修改尺寸名称,如图3所示。
将文件保存为“外六角螺塞JB4450-1997.SLDPRT”(螺纹特征创建略)。
2.创建系列零件设计表
(1)新建MicrosoftExcel工作表,在单元格A1中输入“规格”,分别双击SolidWorks 设计树中的“旋转1”,“凸台-拉伸1”特征,在绘图区中选择零件尺寸,在弹出的对话框中将
主要值分别复制、粘贴到B1K1单元格。
(2)按国标输入每种规格的螺塞所对应的参数值,将文件保存为“外六角螺塞设计表.xls”,
如图4所示。
3.插入系列零件设计表
(1)选择下拉菜单“插入/表格/设计表”,打开“系列零件设计表”对话框,选择“来自文件”,点击“浏览”按钮,找到“外六角螺塞设计表.xls”后确定,在绘图区域弹出Excel表格,在空白
处单击退出。
(2)单击ConfigurationManager按钮,进入配置管理,双击各配置,观察零件
的变化。
4.创建零件库
(1)在设计库中选择“DesignLibrary”点击右键,在快捷菜单中选择“新文件夹”,并将
新文件夹重命名为“管路附件”,如图5所示。
(2)在设计树中选择“外六角螺塞JB4450-1997”,点击右键,选择“添加到库”命令,打开“添加到库”对话框,将文件保存到文件夹“管路附件”中,完成零件库的创建,如图6所示。
5.零件库调用
(1)在装配体环境中,选择设计库中“管路附件”文件夹下的“外六角螺塞JB4450-1997”文件,拖放入装配区域,弹出“选择配置”对话框,在对话框中即可选择所需零件的规格,如图7所示。
(2)选择已调出的零件,点击右键,在快捷菜单中选择“配置零部件”命令,弹出“修改配置”对话框。
单击配置栏右侧的下拉菜单可重新选择零件配置,更改零件的规格,如图8所示。
6.结语
通过这种方法,可以设计SolidWorksToolbox插件中缺少的标准件库,也可以将自己常用的系列零件制作成零件库。
这样,我们在设计建模时可以方便地从设计库中直接调用所需要的零件,提高设计效率,避免同类型零件重复设计。
