超详细建筑工程钢结构构件及做法图解(42页 图文并茂)

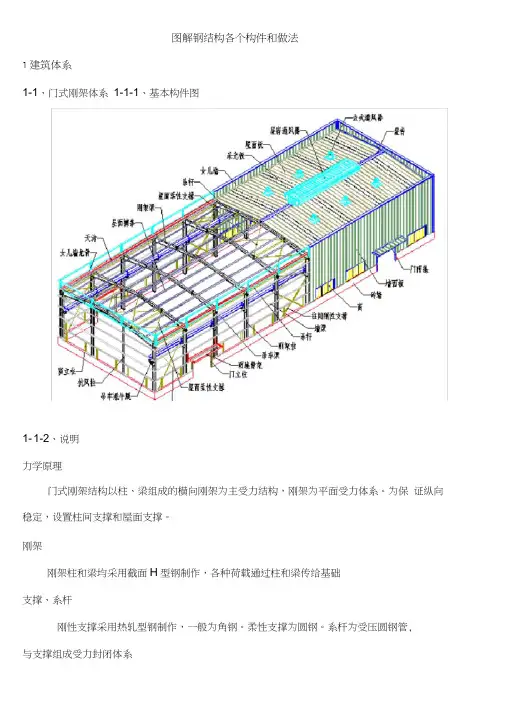

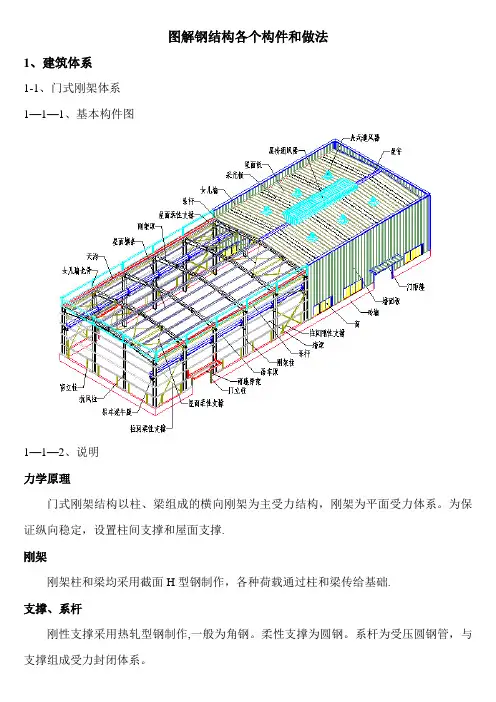

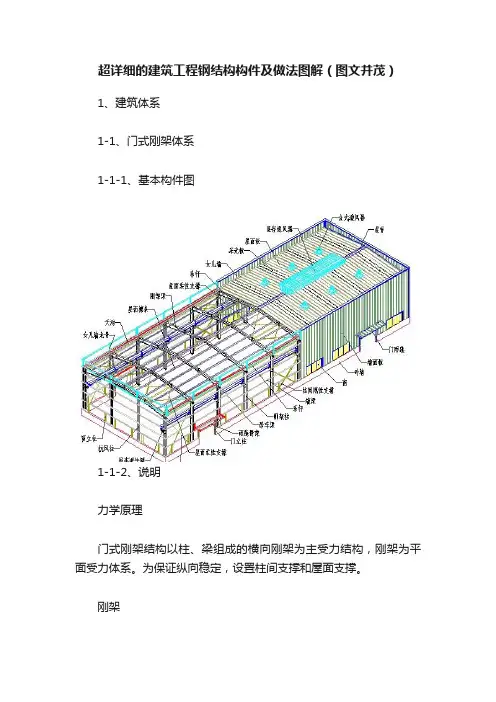

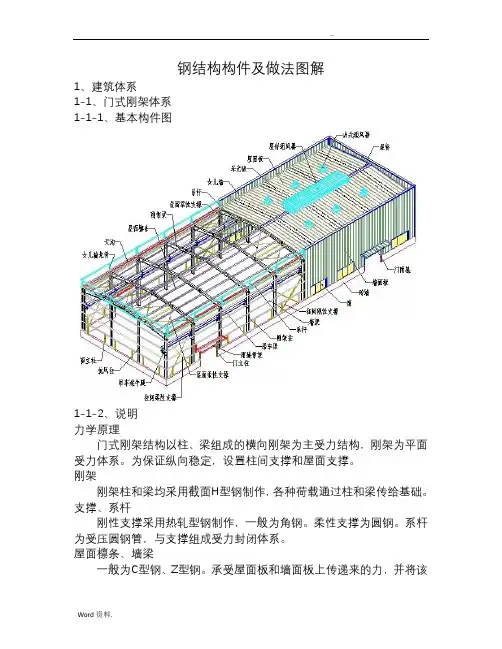

1、建筑体系1-1、门式刚架体系1-1-1、基本构件图1-1-2、说明力学原理门式刚架结构以柱、梁组成的横向刚架为主受力结构，刚架为平面受力体系。

为保证纵向稳定，设置柱间支撑和屋面支撑。

刚架刚架柱和梁均采用截面H型钢制作，各种荷载通过柱和梁传给基础。

支撑、系杆刚性支撑采用热轧型钢制作，一般为角钢。

柔性支撑为圆钢。

系杆为受压圆钢管，与支撑组成受力封闭体系。

屋面檩条、墙梁一般为C型钢、Z型钢。

承受屋面板和墙面板上传递来的力，并将该力传递给柱和梁。

1-1-3、门式刚架的基本形式a.典型门式刚架b.带吊车的门式刚架c.带局部二层的门式刚架1-1-4、基本节点a.柱脚节点b.梁、柱节点■局部二层节点参照多层框架体系。

1-1-5、刚架衍生形式■吊车和局部二层可在衍生形式刚架中布置。

■山墙刚架其本质也是多连跨刚架，不过中间柱与刚架柱比截面旋转了90度。

1-2、多层框架体系1-2-1、框架图示1-2-2、说明力学模型a.纯刚接框架：纵横两个方向均采用刚接的框架。

b.刚接-支撑框架：横向采用刚接，纵向采用铰接，并在纵向设置支撑，以传递水平力。

c.支撑式框架：纵横向均采用铰接，两向均设置支撑传递水平力。

d.有时为保证足够的刚度，在刚接框架中亦设置支撑。

框架柱框架柱可采用H型截面、箱形截面、十字形截面、圆管形截面等。

所有上部结构的力都通过框架柱传递给基础。

框架梁框架梁一般采用H型截面。

楼盖和屋盖上的力通过框架梁传递给框架柱。

支撑支撑采用一般采用热轧型钢制作，其功能是传递层间水平力和保证结构的刚度。

1-2-3、基本节点a.柱脚节点■柱脚节点同门式刚架体系。

b.柱、梁节点2、支撑、系杆2-1、图示柱间柔性支撑柱间刚性支撑2-2、说明■支撑分为柔性支撑和刚性支撑两种。

柔性支撑由圆钢制作，安装时必须紧，主要用于门式刚架结构。

刚性支撑由型钢制作，用于多层框架、吊车梁下段支撑等刚度要求高的结构中。

■系杆和支撑联合作用，形成封闭的受力体系。

超详细的建筑工程钢结构构件及做法图解（图文并茂）1、建筑体系1-1、门式刚架体系1-1-1、基本构件图1-1-2、说明力学原理门式刚架结构以柱、梁组成的横向刚架为主受力结构，刚架为平面受力体系。

为保证纵向稳定，设置柱间支撑和屋面支撑。

刚架刚架柱和梁均采用截面H型钢制作，各种荷载通过柱和梁传给基础。

支撑、系杆刚性支撑采用热轧型钢制作，一般为角钢。

柔性支撑为圆钢。

系杆为受压圆钢管，与支撑组成受力封闭体系。

屋面檩条、墙梁一般为C型钢、Z型钢。

承受屋面板和墙面板上传递来的力，并将该力传递给柱和梁。

1-1-3、门式刚架的基本形式a.典型门式刚架b.带吊车的门式刚架c.带局部二层的门式刚架1-1-4、基本节点a.柱脚节点b.梁、柱节点■局部二层节点参照多层框架体系。

1-1-5、刚架衍生形式■ 吊车和局部二层可在衍生形式刚架中布置。

■山墙刚架其本质也是多连跨刚架，不过中间柱与刚架柱比截面旋转了90度。

1-2、多层框架体系1-2-1、框架图示1-2-2、说明力学模型a.纯刚接框架：纵横两个方向均采用刚接的框架。

b.刚接-支撑框架：横向采用刚接，纵向采用铰接，并在纵向设置支撑，以传递水平力。

c.支撑式框架：纵横向均采用铰接，两向均设置支撑传递水平力。

d.有时为保证足够的刚度，在刚接框架中亦设置支撑。

框架柱框架柱可采用H型截面、箱形截面、十字形截面、圆管形截面等。

所有上部结构的力都通过框架柱传递给基础。

框架梁框架梁一般采用H型截面。

楼盖和屋盖上的力通过框架梁传递给框架柱。

支撑支撑采用一般采用热轧型钢制作，其功能是传递层间水平力和保证结构的刚度。

1-2-3、基本节点a.柱脚节点■柱脚节点同门式刚架体系。

b.柱、梁节点2、支撑、系杆2-1、图示柱间柔性支撑柱间刚性支撑2-2、说明■支撑分为柔性支撑和刚性支撑两种。

柔性支撑由圆钢制作，安装时必须张紧，主要用于门式刚架结构。

刚性支撑由型钢制作，用于多层框架、吊车梁下段支撑等刚度要求高的结构中。

图解钢结构各个构件和做法-学习好资料1、建筑体系1-1、门式刚架体系1-1-1、基本构件图1-1-2、说明力学原理门式刚架结构以柱、梁组成的横向刚架为主受力结构，刚架为平面受力体系。

为保证纵向稳定，设置柱间支撑和屋面支撑。

刚架刚架柱和梁均采用截面H型钢制作，各种荷载通过柱和梁传给基础。

支撑、系杆刚性支撑采用热轧型钢制作，一般为角钢。

柔性支撑为圆钢。

系杆为受压圆钢管，与支撑组成受力封闭体系。

屋面檩条、墙梁一般为C型钢、Z型钢。

承受屋面板和墙面板上传递来的力，并将该力传递给柱和梁。

1-1-3、门式刚架的基本形式a.典型门式刚架b.带吊车的门式刚架c.带局部二层的门式刚架1-1-4、基本节点a.柱脚节点b.梁、柱节点■局部二层节点参照多层框架体系。

1-1-5、刚架衍生形式■吊车和局部二层可在衍生形式刚架中布置。

■山墙刚架其本质也是多连跨刚架，不过中间柱与刚架柱比截面旋转了90度。

1-2、多层框架体系1-2-1、框架图示1-2-2、说明a.纯刚接框架：纵横两个方向均采用刚接的框架。

b.刚接-支撑框架：横向采用刚接，纵向采用铰接，并在纵向设置支撑，以传递水平力。

c.支撑式框架：纵横向均采用铰接，两向均设置支撑传递水平力。

d.有时为保证足够的刚度，在刚接框架中亦设置支撑。

框架柱可采用H型截面、箱形截面、十字形截面、圆管形截面等。

所有上部结构的力都通过框架柱传递给基础。

框架梁一般采用H型截面。

楼盖和屋盖上的力通过框架梁传递给框架柱。

支撑采用一般采用热轧型钢制作，其功能是传递层间水平力和保证结构的刚度。

1-2-3、基本节点a.柱脚节点■柱脚节点同门式刚架体系。

b.柱、梁节点2、支撑、系杆2-1、图示柱间柔性支撑柱间刚性支撑2-2、说明■支撑分为柔性支撑和刚性支撑两种。

柔性支撑由圆钢制作，安装时必须张紧，主要用于门式刚架结构。

刚性支撑由型钢制作，用于多层框架、吊车梁下段支撑等刚度要求高的结构中。

■系杆和支撑联合作用，形成封闭的受力体系。

图解钢结构各个构件和做法1、建筑体系1-1、门式刚架体系1-1-1、基本构件图1-1-2、说明力学原理门式刚架结构以柱、梁组成的横向刚架为主受力结构，刚架为平面受力体系。

为保证纵向稳定，设置柱间支撑和屋面支撑。

刚架刚架柱和梁均采用截面H型钢制作，各种荷载通过柱和梁传给基础。

支撑、系杆刚性支撑采用热轧型钢制作，一般为角钢。

柔性支撑为圆钢。

系杆为受压圆钢管，屋面檩条、墙梁一般为C型钢、Z型钢。

承受屋面板和墙面板上传递来的力，并将该力传递给柱和梁。

1-1-3、门式刚架的基本形式a.典型门式刚架b.带吊车的门式刚架c.带局部二层的门式刚架1-1-4、基本节点a.柱脚节点b.梁、柱节点■局部二层节点参照多层框架体系。

1-1-5、刚架衍生形式■ 吊车和局部二层可在衍生形式刚架中布置。

■山墙刚架其本质也是多连跨刚架，不过中间柱与刚架柱比截面旋转了90度。

1-2、多层框架体系1-2-1、框架图示1-2-2、说明力学模型a.纯刚接框架：纵横两个方向均采用刚接的框架。

b.刚接-支撑框架：横向采用刚接，纵向采用铰接，并在纵向设置支撑，以传递水平力。

c.支撑式框架：纵横向均采用铰接，两向均设置支撑传递水平力。

d.有时为保证足够的刚度，在刚接框架中亦设置支撑。

框架柱框架柱可采用H型截面、箱形截面、十字形截面、圆管形截面等。

所有上部结构的力都通过框架柱传递给基础。

框架梁支撑支撑采用一般采用热轧型钢制作，其功能是传递层间水平力和保证结构的刚度。

1-2-3、基本节点a.柱脚节点■柱脚节点同门式刚架体系。

b.柱、梁节点2、支撑、系杆2-1、图示柱间柔性支撑柱间刚性支撑2-2、说明■支撑分为柔性支撑和刚性支撑两种。

柔性支撑由圆钢制作，安装时必须张紧，主要用于门式刚架结构。

刚性支撑由型钢制作，用于多层框架、吊车梁下段支撑等刚度要求高的结构中。

■系杆和支撑联合作用，形成封闭的受力体系。

在支撑端头有刚性构件和传递压力的情况■屋面水平支撑做法同柱间支撑。

图解钢结构各个构件和做法1建筑体系1-1、门式刚架体系1-1-1、基本构件图1- 1-2、说明力学原理门式刚架结构以柱、梁组成的横向刚架为主受力结构，刚架为平面受力体系。

为保证纵向稳定，设置柱间支撑和屋面支撑。

刚架刚架柱和梁均采用截面H型钢制作，各种荷载通过柱和梁传给基础支撑、系杆刚性支撑采用热轧型钢制作，一般为角钢。

柔性支撑为圆钢。

系杆为受压圆钢管,与支撑组成受力封闭体系屋面檩条、墙梁一般为C型钢、Z型钢。

承受屋面板和墙面板上传递来的力，并将该力传递给柱和梁。

1-1-3、门式刚架的基本形式a. 典型门式刚架b. 带吊车的门式刚架C.带局部二层的门式刚架m$—周萍二區聲-■ -- he｝述: —rr■i、——1-1-4、基本节点a.柱脚节点钱接柱脚刚接柱脚一刚接柱脚二b.梁、柱节点■1部二层节点参照多层框架体系吊车梁牛腿节点抗风柱连接节点"柱头节点柱头节点一 梁间连接节点连接板柱1-1-5、刚架衍生形式九单坡单跨 b •山墙刚架」吐连跨单屋徐纵单坡连跨■吊车和局部二层可在衍生形式刚架中布置墙刚架其本质也是多连跨刚架，不过中间柱与刚架柱比截面旋转了90度。

1-2、多层框架体系1-2-1、框架图示n n力学模型a. 纯刚接框架：纵横两个方向均采用刚接的框架。

b. 刚接-支撑框架：横向采用刚接，纵向采用铰接，并在纵向设置支撑，以传递水平力。

c. 支撑式框架：纵横向均采用铰接，两向均设置支撑传递水平力。

d. 有时为保证足够的刚度，在刚接框架中亦设置支撑。

框架柱框架柱可采用H型截面、箱形截面、十字形截面、圆管形截面等。

所有上部结构的力都通过框架柱传递给基础。

框架梁框架梁一般采用H型截面。

楼盖和屋盖上的力通过框架梁传递给框架柱支撑支撑采用一般采用热轧型钢制作，其功能是传递层间水平力和保证结构的刚度1-2-3、基本节点a. 柱脚节点■庄脚节点同门式刚架体系。

b. 柱、梁节点梁柱双向刚接节点梁柱双向刚接节点「梁柱单向刚接节点梁柱双向較接节点・通梁方式柱顶节点2、支撑、系杆2-1、图示柱间柔性支撑柱间刚性支撑2- 2、说明敲撑分为柔性支撑和刚性支撑两种。

1、建筑体系1-1、门式刚架体系1-1-1、基本构件图1-1-2、说明力学原理门式刚架结构以柱、梁组成的横向刚架为主受力结构，刚架为平面受力体系。

为保证纵向稳定，设置柱间支撑和屋面支撑。

刚架刚架柱和梁均采用截面H型钢制作，各种荷载通过柱和梁传给基础。

支撑、系杆刚性支撑采用热轧型钢制作，一般为角钢。

柔性支撑为圆钢。

系杆为受压圆钢管，与支撑组成受力封闭体系。

屋面檩条、墙梁一般为C型钢、Z型钢。

承受屋面板和墙面板上传递来的力，并将该力传递给柱和梁。

1-1-3、门式刚架的基本形式a.典型门式刚架b.带吊车的门式刚架c.带局部二层的门式刚架1-1-4、基本节点a.柱脚节点b.梁、柱节点■局部二层节点参照多层框架体系。

1-1-5、刚架衍生形式■吊车和局部二层可在衍生形式刚架中布置。

■山墙刚架其本质也是多连跨刚架，不过中间柱与刚架柱比截面旋转了90度。

1-2、多层框架体系1-2-1、框架图示1-2-2、说明力学模型a.纯刚接框架：纵横两个方向均采用刚接的框架。

b.刚接-支撑框架：横向采用刚接，纵向采用铰接，并在纵向设置支撑，以传递水平力。

c.支撑式框架：纵横向均采用铰接，两向均设置支撑传递水平力。

d.有时为保证足够的刚度，在刚接框架中亦设置支撑。

框架柱框架柱可采用H型截面、箱形截面、十字形截面、圆管形截面等。

所有上部结构的力都通过框架柱传递给基础。

框架梁框架梁一般采用H型截面。

楼盖和屋盖上的力通过框架梁传递给框架柱。

支撑支撑采用一般采用热轧型钢制作，其功能是传递层间水平力和保证结构的刚度。

1-2-3、基本节点a.柱脚节点■柱脚节点同门式刚架体系。

b.柱、梁节点2、支撑、系杆 2-1、图示柱间柔性支撑柱间刚性支撑2-2、说明■支撑分为柔性支撑和刚性支撑两种。

柔性支撑由圆钢制作，安装时必须张紧，主要用于门式刚架结构。

刚性支撑由型钢制作，用于多层框架、吊车梁下段支撑等刚度要求高的结构中。

■系杆和支撑联合作用，形成封闭的受力体系。

1、建筑体系1-1、门式刚架体系1-1-1、基本构件图1-1-2、说明力学原理门式刚架结构以柱、梁组成的横向刚架为主受力结构，刚架为平面受力体系。

为保证纵向稳定，设置柱间支撑和屋面支撑。

刚架刚架柱和梁均采用截面H型钢制作，各种荷载通过柱和梁传给基础。

支撑、系杆刚性支撑采用热轧型钢制作，一般为角钢。

柔性支撑为圆钢。

系杆为受压圆钢管，与支撑组成受力封闭体系。

(钢结构加工)屋面檩条、墙梁一般为C型钢、Z型钢。

承受屋面板和墙面板上传递来的力，并将该力传递给柱和梁。

1-1-3、门式刚架的基本形式a.典型门式刚架b.带吊车的门式刚架c.带局部二层的门式刚架1-1-4、基本节点a.柱脚节点b.梁、柱节点■局部二层节点参照多层框架体系。

(钢结构加工)1-1-5、刚架衍生形式■吊车和局部二层可在衍生形式刚架中布置。

■山墙刚架其本质也是多连跨刚架，不过中间柱与刚架柱比截面旋转了90度。

1-2、多层框架体系1-2-1、框架图示1-2-2、说明力学模型a.纯刚接框架：纵横两个方向均采用刚接的框架。

b.刚接-支撑框架：横向采用刚接，纵向采用铰接，并在纵向设置支撑，以传递水平力。

c.支撑式框架：纵横向均采用铰接，两向均设置支撑传递水平力。

d.有时为保证足够的刚度，在刚接框架中亦设置支撑。

框架柱框架柱可采用H型截面、箱形截面、十字形截面、圆管形截面等。

所有上部结构的力都通过框架柱传递给基础。

框架梁框架梁一般采用H型截面。

楼盖和屋盖上的力通过框架梁传递给框架柱。

支撑支撑采用一般采用热轧型钢制作，其功能是传递层间水平力和保证结构的刚度。

(钢结构加工)1-2-3、基本节点a.柱脚节点■柱脚节点同门式刚架体系。

b.柱、梁节点2、支撑、系杆2-1、图示柱间柔性支撑柱间刚性支撑2-2、说明■支撑分为柔性支撑和刚性支撑两种。

柔性支撑由圆钢制作，安装时必须张紧，主要用于门式刚架结构。

刚性支撑由型钢制作，用于多层框架、吊车梁下段支撑等刚度要求高的结构中。

钢结构构件及做法图解1、建筑体系1-1、门式刚架体系1-1-1、基本构件图1-1-2、说明力学原理门式刚架结构以柱、梁组成的横向刚架为主受力结构，刚架为平面受力体系。

为保证纵向稳定，设置柱间支撑和屋面支撑。

刚架刚架柱和梁均采用截面H型钢制作，各种荷载通过柱和梁传给基础。

支撑、系杆刚性支撑采用热轧型钢制作，一般为角钢。

柔性支撑为圆钢。

系杆为受压圆钢管，与支撑组成受力封闭体系。

屋面檩条、墙梁一般为C型钢、Z型钢。

承受屋面板和墙面板上传递来的力，并将该力传递给柱和梁。

1-1-3、门式刚架的基本形式a.典型门式刚架b.带吊车的门式刚架c.带局部二层的门式刚架1-1-4、基本节点a.柱脚节点b.梁、柱节点局部二层节点参照多层框架体系。

1-1-5、刚架衍生形式吊车和局部二层可在衍生形式刚架中布置。

山墙刚架其本质也是多连跨刚架，不过中间柱与刚架柱比截面旋转了90度。

1-2、多层框架体系1-2-1、框架图示1-2-2、说明力学模型a.纯刚接框架：纵横两个向均采用刚接的框架。

b.刚接-支撑框架：横向采用刚接，纵向采用铰接，并在纵向设置支撑，以传递水平力。

c.支撑式框架：纵横向均采用铰接，两向均设置支撑传递水平力。

d.有时为保证足够的刚度，在刚接框架中亦设置支撑。

框架柱框架柱可采用H型截面、箱形截面、十字形截面、圆管形截面等。

所有上部结构的力都通过框架柱传递给基础。

框架梁框架梁一般采用H型截面。

楼盖和屋盖上的力通过框架梁传递给框架柱。

支撑支撑采用一般采用热轧型钢制作，其功能是传递层间水平力和保证结构的刚度。

1-2-3、基本节点a.柱脚节点柱脚节点同门式刚架体系。

b.柱、梁节点2、支撑、系杆2-1、图示柱间柔性支撑柱间刚性支撑2-2、说明支撑分为柔性支撑和刚性支撑两种。

柔性支撑由圆钢制作，安装时必须紧，主要用于门式刚架结构。

刚性支撑由型钢制作，用于多层框架、吊车梁下段支撑等刚度要求高的结构中。

系杆和支撑联合作用，形成封闭的受力体系。

钢结构基本构件分类及其做法图解钢结构是由钢制材料组成的结构，是主要的建筑结构类型之一。

结构主要由型钢和钢板等制成的梁钢、钢柱、钢桁架等构件组成，并采用硅烷化、纯锰磷化、水洗烘干、镀锌等除锈防锈工艺。

各构件或部件之间通常采用焊缝、螺栓或铆钉连接。

因其自重较轻，且施工简便，广泛应用于大型厂房、场馆、超高层等领域。

1、建筑体系1-1、门式刚架体系1-1-1、基本构件图1-1-2、说明力学原理门式刚架结构以柱、梁组成的横向刚架为主受力结构，刚架为平面受力体系。

为保证纵向稳定，设置柱间支撑和屋面支撑。

刚架刚架柱和梁均采用截面H型钢制作，各种荷载通过柱和梁传给基础。

支撑、系杆刚性支撑采用热轧型钢制作，一般为角钢。

柔性支撑为圆钢。

系杆为受压圆钢管，与支撑组成受力封闭体系。

屋面檩条、墙梁一般为C型钢、Z型钢。

承受屋面板和墙面板上传递来的力，并将该力传递给柱和梁。

1-1-3、门式刚架的基本形式a.典型门式刚架b.带吊车的门式刚架c.带局部二层的门式刚架1-1-4、基本节点a.柱脚节点b.梁、柱节点■局部二层节点参照多层框架体系。

1-1-5、刚架衍生形式■吊车和局部二层可在衍生形式刚架中布置。

■山墙刚架其本质也是多连跨刚架，不过中间柱与刚架柱比截面旋转了90度。

1-2、多层框架体系1-2-1、框架图示1-2-2、说明力学模型a.纯刚接框架：纵横两个方向均采用刚接的框架。

b.刚接-支撑框架：横向采用刚接，纵向采用铰接，并在纵向设置支撑，以传递水平力。

c.支撑式框架：纵横向均采用铰接，两向均设置支撑传递水平力。

d.有时为保证足够的刚度，在刚接框架中亦设置支撑。

框架柱框架柱可采用H型截面、箱形截面、十字形截面、圆管形截面等。

所有上部结构的力都通过框架柱传递给基础。

框架梁框架梁一般采用H型截面。

楼盖和屋盖上的力通过框架梁传递给框架柱。

支撑支撑采用一般采用热轧型钢制作，其功能是传递层间水平力和保证结构的刚度。

1-2-3、基本节点a.柱脚节点■柱脚节点同门式刚架体系。

图解钢结构各个构件和做法1、建筑体系1-1、门式刚架体系1—1—1、基本构件图1—1—2、说明力学原理门式刚架结构以柱、梁组成的横向刚架为主受力结构，刚架为平面受力体系。

为保证纵向稳定，设置柱间支撑和屋面支撑.刚架刚架柱和梁均采用截面H型钢制作，各种荷载通过柱和梁传给基础.支撑、系杆刚性支撑采用热轧型钢制作,一般为角钢。

柔性支撑为圆钢。

系杆为受压圆钢管，与屋面檩条、墙梁一般为C型钢、Z型钢。

承受屋面板和墙面板上传递来的力，并将该力传递给柱和梁.1—1—3、门式刚架的基本形式a。

典型门式刚架b.带吊车的门式刚架c。

带局部二层的门式刚架1-1-4、基本节点a.柱脚节点b.梁、柱节点■局部二层节点参照多层框架体系.1-1—5、刚架衍生形式■ 吊车和局部二层可在衍生形式刚架中布置。

■山墙刚架其本质也是多连跨刚架，不过中间柱与刚架柱比截面旋转了90度。

1—2、多层框架体系1-2—1、框架图示1-2—2、说明力学模型a。

纯刚接框架：纵横两个方向均采用刚接的框架.b.刚接—支撑框架：横向采用刚接,纵向采用铰接,并在纵向设置支撑，以传递水平力。

c。

支撑式框架：纵横向均采用铰接，两向均设置支撑传递水平力。

d.有时为保证足够的刚度,在刚接框架中亦设置支撑.框架柱框架柱可采用H型截面、箱形截面、十字形截面、圆管形截面等。

所有上部结构的力都通过框架柱传递给基础。

框架梁支撑支撑采用一般采用热轧型钢制作，其功能是传递层间水平力和保证结构的刚度。

1-2—3、基本节点a。

柱脚节点■柱脚节点同门式刚架体系。

b.柱、梁节点2、支撑、系杆2—1、图示柱间柔性支撑柱间刚性支撑2—2、说明■支撑分为柔性支撑和刚性支撑两种。

柔性支撑由圆钢制作，安装时必须张紧,主要用于门式刚架结构。

刚性支撑由型钢制作,用于多层框架、吊车梁下段支撑等刚度要求高的结构中。

■系杆和支撑联合作用，形成封闭的受力体系。

在支撑端头有刚性构件和传递压力的情况■屋面水平支撑做法同柱间支撑。
