simulink示波器设置

利用powerlib命令寻找电阻、电感、电容等器件：
Simulink中模块的翻转：
选中模块，Formot—Flip block命令使模块水平反转，Formot—Rotate block（clockwise：顺时针旋转、counterclockwise：逆时针旋转）命令使模块作90°旋转。

Simulink中模块名的隐藏与显示：
Formot—hide name（隐藏模块名） Formot—show name（显示模块名）
Simulink中可变电阻的实现（参数可变的模块）：
Slider gain实现
Simulink中子系统的创建
1、搭建一个系统平台，如图所示
2、选中平台中的要建立子系统的部分，如图所示
3、然后在Edit菜单中选Creat Subsystem命令，结果如图所示
查看子系统内部的内容，直接双击子系统图标即可。

示波器的参数设置
1、示波器输入参数的个数的设置
图a
图b
修改Number of axes的参数就可以完成示波器输入参数的个数的设置，如图 a所示。

2、示波器只显示一段时间
（设置的时间是0到0.1秒，可现实的只有0.09到0.1秒之间的波形）
解决办法：示波器参数-Data history-Limit data points to last取消勾选。

浮动示波器(floating scope)1.示波器的参数" Number of axes" 项用于设定示波器的Y 轴数量，即示波器的输入信号端口的个数，其预设值为"1" ，也就是说该示波器可以用来观察一路信号，将其设为"2" ，则可以同时观察两路信号，并且示波器的图标也自动变为有两个输入端口，依次类推，这样一个示波器可以同时观察多路信号。

"Time range" (时间范围) ，用于设定示波器时间轴的最大值，这一般可以选自动(auto) ，这样X 轴就自动以系统仿真参数设置中的起始和终止时间作为示披器的时间显示范围。

第三项用于选择标签的贴放位置。

第四项用于选择数据取样方式，其中Decimation 方式是当右边栏设为"3" 时，则每3 个数据取一个，设为"5" 时，则是5 中取1 ，设的数字越大显示的波形就越粗糙，但是数据存储的空间可以减少。

一般该项保持预置值"1" ，这样输入的数据都显示，画出的波形较光滑漂亮。

如果取样方式选Sample time 采样方式，则其右栏里输入的是采样的时间间隔，这时将按采样间隔提取数据显示。

该页中还有一项"Floating scope" 选择，如果在它左方的小框中点击选中，则该示波器成为浮动的示波器，即没有输入接口，但可以接收其他模块发送来的数据。

示波器设置的第二页是数据页，这里有两项选择。

第一项是数据点数，预置值是5000 ，即可以显示5000个数据，若超过5000 个数据，则删掉前面的保留后面的。

也可以不选该项，这样所有数据都显示，在计算量大时对内存的要求高一些。

如果选中了数据页的第二项"Save data to workspace" ，即将数据放到工作间去，则仿真的结果可以保存起来，并可以用MATLAB 的绘图命令来处理，也可以用其他绘图软件画出更漂亮的图形。

simulink示波器设置

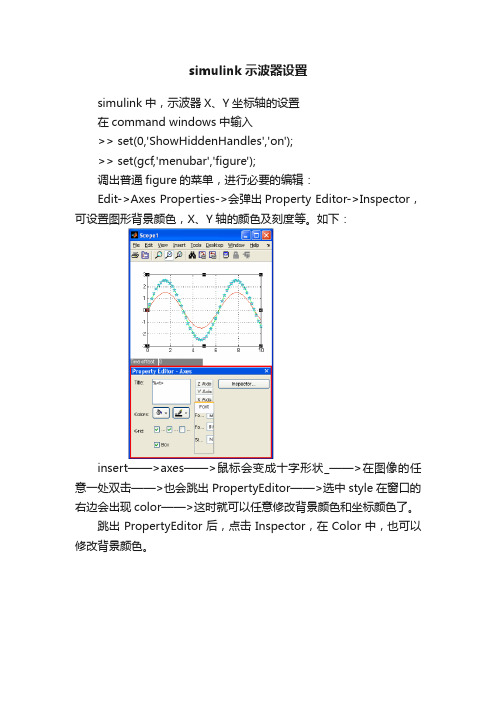

simulink中，示波器X、Y坐标轴的设置
在command windows中输入
>> set(0,'ShowHiddenHandles','on');
>> set(gcf,'menubar','figure');
调出普通figure的菜单，进行必要的编辑：
Edit->Axes Properties->会弹出Property Editor->Inspector，可设置图形背景颜色，X、Y轴的颜色及刻度等。

如下：
insert——>axes——>鼠标会变成十字形状_——>在图像的任意一处双击——>也会跳出PropertyEditor——>选中style在窗口的右边会出现color——>这时就可以任意修改背景颜色和坐标颜色了。

跳出PropertyEditor后，点击Inspector，在Color中，也可以修改背景颜色。

在XTick中，点击右边红色的方框所示处，会显示X轴的各个值，如下所示。

可以按意愿进行修改。

同理，在YTick中，点击右边红色的方框所示处，会显示Y轴的各个值，如下所示。

可以按意愿进行修改。

在任意一个数值上单击，即选中该数据，然后点击“Append”，就复制了一个，然后“Append”就变成了“Insert”，即可按意愿添加，删除。

在数据上面“双击”，即可更改数据。

最后，单击“OK”，即可。

simulink示波器纵坐标取消科学技术法
Simulink是一种常用的动态系统建模和仿真软件，在工程领域有着广
泛的应用。

而Simulink示波器是Simulink中用于观察信号波形的一
个重要工具。

在使用Simulink示波器时，我们通常需要对波形进行详细的观察和分析，因此对示波器的显示效果要求很高，特别是对于纵
坐标的显示方式。

本文将介绍如何取消Simulink示波器的纵坐标科学技术法，以提高示波器的显示效果。

首先打开Simulink示波器，可以看到示波器界面中有两个坐标轴，一个是横坐标，另一个是纵坐标。

默认情况下，纵坐标的刻度是采用科
学技术法进行显示的，而这种显示方式常常会影响到我们观察波形的
效果。

因此，我们需要将纵坐标的科学技术法取消掉。

具体操作如下：
1.在示波器界面的左上角找到“波形配置”按钮，点击进入波形配置界面。

2.在波形配置界面中，选择“坐标轴”选项卡，找到“纵轴显示”一栏。

3.在“纵轴显示”一栏中，可以看到一个下拉框，里面包含了多种纵坐
标显示方式，包括默认的科学技术法显示方式。

我们需要选取“统一显示”这一项，这样就可以取消科学技术法的显示方式。

4.将纵轴显示方式设置为“统一显示”之后，可以看到示波器界面中的纵坐标刻度已经从科学技术法的形式变为了普通数字的形式，这样就可以更直观地观察波形了。

总之，取消Simulink示波器的纵坐标科学技术法有助于提高示波器的显示效果，使我们更方便地观察和分析波形。

在实际操作中，我们只需要在示波器界面的波形配置中将纵轴显示方式设置为“统一显示”即可。

一、打印输出（Print）将系统仿真结果的输出信号打印出来。

二、视图自动缩放（Autoscale）点击此按钮可以自动调整显示范围以匹配系统仿真输出信号的动态范围。

三、X轴缩放、Y轴缩放以及视图整体缩放可以分别对X坐标轴、Y坐标轴或同时对X、Y坐标轴的信号显示进行缩放，以满足用户对信号做局部观察的需要。

使用时，单击缩放按钮后选择需要观察的信号范围即可。

若需要缩小视图，单击鼠标右键，选择弹出菜单的Zoom out 即可。

四、保存和恢复坐标轴设置使用Scope模块观察输出信号时，用户可以保存坐标轴设置。

这样，当信号的视图发生改变后，单击恢复坐标轴设置可以恢复以前保存的坐标轴设置。

五、Scope参数设置点击Scope模块工具栏的参数设置按钮（Parameters），可以打开Scope模块的参数设置界面，见图9.2(a)。

Scope模块的参数设置包含两个选项卡：General 和Data History。

1、 General选项卡通常参数设置界面首先显示General选项卡的内容。

在General选项卡中可以进行下列设置：（1）坐标系数目（Number of axes）在一个Scope模块中可以使用多个坐标系窗口同时输出多个信号。

同时可使用的坐标系数目由此处设置。

默认设置下，Scope模块仅显示一个坐标系窗口。

（2）悬浮Scope开关（floating scope）用来将Scope模块切换为悬浮Scope模块。

悬浮Scope模块将在9.1.2中介绍。

（3）显示时间范围（Time range）用来设置信号的显示时间范围。

需要注意的是信号显示的时间范围和系统仿真的时间范围可以不同。

坐标系所显示的时间范围并非为绝对时间，而是指相对时间范围，坐标系左下角的时间偏移（Time offset）规定时间的起始时刻。

(4)坐标系标签（Tick labels）确定Scope模块中各坐标系是否带有坐标系标签。

此选项提供3种选择：全部坐标系都使用坐标系标签（all）、最下方坐标系使用标签（bottom axis only）以及都不使用标签（none）。

MATLAB_simulink中的示波器scope设置介绍示波器是一种测量仪器，用于显示和记录不同信号的电压随时间的变化情况。

在MATLAB Simulink中，示波器模块允许用户通过添加和配置Scope块来可视化模型中的信号。

以下是Scope模块的设置介绍。

1.打开示波器：在Simulink模型中找到要显示波形的信号的输出端口。

右键单击输出端口，并选择“Add to Scope”选项。

这将在模型中添加一个Scope块，并连接到所选信号的输出端口。

2.设置示波器参数：打开Scope模块的参数对话框，可以通过右键单击模块并选择“Properties”选项或双击模块来打开。

在参数对话框中，可以设置以下参数：- Number of Inputs：设置Scope模块接收的信号数量。

可以选择单个信号或多个信号。

- Number of Outputs：设置Scope模块显示的信号数量。

可以选择单个信号或多个信号。

- Sampling mode：设置示波器的采样模式。

可以选择Auto，Discrete，或Sample-based。

Auto模式下，示波器将根据模型的解算器设置自动选择采样模式。

- Time Span：设置示波器显示的时间跨度。

可以选择自动或手动模式。

在手动模式下，可以手动设置时间间隔。

- Buffer Length：设置示波器的缓冲区长度。

可以设置为无限或指定的固定长度。

- Voltages：设置示波器的电压范围和单位。

可以选择自动或手动模式。

在手动模式下，可以手动设置电压范围和单位。

- Triggers：设置示波器的触发条件。

可以选择自动触发或手动触发。

3.自定义示波器样式：Scope模块允许用户自定义波形的样式和外观。

可以通过选择“Display”选项卡来访问自定义设置。

以下是一些可自定义的设置：- Colors：设置示波器波形的颜色。

- Styles：设置示波器波形的线条样式（如实线、虚线、点划线等）。

simulink示波器放大某一部分-回复Simulink是一款广泛应用于系统动态仿真的工具，它提供了丰富的建模库和功能，可用于创建各种系统模型。

其中，示波器是Simulink中常用的工具之一，用于展示系统的输入和输出信号波形。

有时，我们需要放大示波器中的某一部分，以便更详细地分析信号的特征。

下面，我将详细介绍如何在Simulink中放大示波器中的某一部分。

步骤一：打开Simulink模型首先，我们需要打开一个Simulink模型，或者创建一个新的模型。

可以通过双击现有模型文件或通过Simulink的“文件”菜单来打开模型。

步骤二：添加示波器在Simulink模型中，可以通过拖拽和放置来添加示波器。

在左侧的Simulink库浏览器中，可以找到“显示”类别，在其中找到并选择“示波器”模块。

然后，将示波器模块拖拽到模型的合适位置。

步骤三：设置示波器参数在添加示波器之后，需要对其进行配置以适应我们的需求。

双击示波器模块，打开其参数设置界面。

在这里，可以设置示波器的名称、显示位置、采样时间以及其他相关参数。

根据需要，可以根据信号的特性设置示波器的采样率和显示时长。

步骤四：放大示波器波形为了放大示波器中的某一部分，Simulink提供了两种主要方式：缩小时间尺度和调整示波器的Y轴范围。

下面我们将依次介绍这两种方式。

4.1 缩小时间尺度缩小时间尺度是一种常见且简单的放大示波器波形的方法。

在示波器模块的参数设置界面中，可以设置示波器的采样时间（即显示时长）。

如果想要放大示波器中的某一部分，可以将采样时间缩小，以便更详细地查看信号波形。

例如，将采样时间设置为原来的一半，可以使波形的细节更加清晰可见。

4.2 调整示波器的Y轴范围除了缩小时间尺度外，调整示波器的Y轴范围也可以实现放大效果。

示波器模块的参数设置界面中，通常会有一个“Y轴限制”或“范围”选项，用于设置示波器Y轴的显示范围。

通过调整这些参数，可以放大或缩小Y 轴的显示范围，从而放大或缩小示波器波形中的某一部分。

simulink示波器曲线标注摘要：1.Simulink 示波器简介2.Simulink 示波器曲线标注的方法3.Simulink 示波器曲线标注的实际应用4.总结正文：一、Simulink 示波器简介Simulink 示波器是MATLAB 中的一个功能强大的工具，它能够在仿真过程中将信号按照时间的顺序在二维坐标轴上显示出来。

示波器的横坐标表示时间轴，纵坐标表示信号的强度。

通过使用Simulink 示波器，用户可以直观地观察和分析仿真结果，从而更好地理解系统的性能和行为。

二、Simulink 示波器曲线标注的方法在Simulink 示波器中，用户可以通过以下步骤对曲线进行标注：1.创建一个新的示波器：在Simulink 模型中，右键单击空白区域，选择“添加子系统”→“示波器”。

2.添加信号：将需要显示的信号连接到示波器的输入端口。

3.设置示波器参数：右击示波器，选择“轴属性”或“参数”进行设置。

其中，轴属性主要用于设置坐标轴的范围、标题等，而参数则可以设置示波器的显示样式、颜色等。

4.保存和导出数据：在仿真过程中，如果需要将示波器的数据保存到工作区或其他文件中，可以右击示波器，选择“保存数据”或“导出数据”。

三、Simulink 示波器曲线标注的实际应用Simulink 示波器曲线标注在实际应用中具有重要意义，它可以帮助用户更好地分析和理解仿真结果。

例如，在调试控制系统时，通过观察示波器上的曲线，用户可以直观地了解系统的输出是否符合预期，从而调整控制参数以提高系统性能。

四、总结总之，Simulink 示波器是一种非常有用的仿真分析工具，通过曲线标注，用户可以更直观地观察和分析仿真结果。
