电线最规范的接法精修订

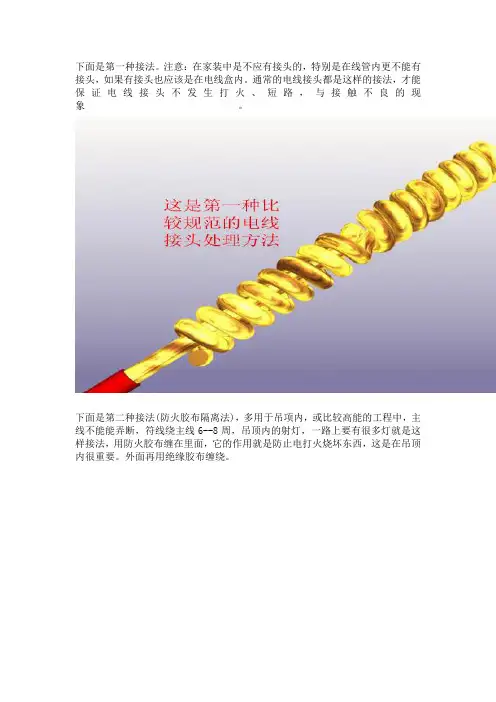

下面是第一种接法。

注意：在家装中是不应有接头的，特别是在线管内更不能有接头，如果有接头也应该是在电线盒内。

通常的电线接头都是这样的接法，才能保证电线接头不发生打火、短路，与接触不良的现象。

下面是第二种接法(防火胶布隔离法)，多用于吊项内，或比较高能的工程中，主线不能能弄断，符线绕主线6--8周，吊顶内的射灯，一路上要有很多灯就是这样接法，用防火胶布缠在里面，它的作用就是防止电打火烧坏东西，这是在吊顶内很重要。

外面再用绝缘胶布缠绕。

下面是第三种接法，就是压线冒接线法，这种方法是最规范和最实用的，但是它需要专用工具来做，压线冒的压线钳来压线，把压电线用的专用钳子，套在压线冒上，用力压紧就行了。

另外还要说一下，压线冒的大小根据所压线经的大小与根数有关我们常用的是T4型的，就是直径毫米的，能压四根四平方毫米的电线。

我们见过很多电线的事故发生，有一部分是电线超负荷的使用造成的，另一部分是电线的接头松动造成的。

电线线盒内的接头不付合规范，电线不受负载情况下，没有一点事，只要一推上电闸就会跳闸，并且电线的接线盒内就会"啪啪"几声的冒火，后再出现跳闸声，这种现象全部是由于，电线的接头不规范，电压在受负载的情况下，接触不良造成的。

下面是第一种接法。

注意：在家装中是不应有接头的，特别是在线管内更不能有接头，如果有接头也应该是在电线盒内。

通常的电线接头都是这样的接法，才能保证电线接头不发生打火、短路，与接触不良的现象。

下面是第二种接法(防火胶布隔离法)，多用于吊项内，或比较高能的工程中，主线不能能弄断，符线绕主线6--8周，吊顶内的射灯，一路上要有很多灯就是这样接法，用防火胶布缠在里面，它的作用就是防止电打火烧坏东西，这是在吊顶内很重要。

外面再用绝缘胶布缠绕。

下面是第三种接法，就是压线冒接线法，这种方法是最规范和最实用的，但是它需要专用工具来做，压线冒的压线钳来压线，把压电线用的专用钳子，套在压线冒上，用力压紧就行了。

各种不同导线的连接方法及电工接线标准1、下面是第一种接法。

注意：在家装中是不应有接头的，特别是在线管内更不能有接头，假如有接头也应当是在电线盒内。

通常的电线接头都是这样的接法，才能保证电线接头不发生打火、短路，与接触不良的现象。

下面是第二种接法（防火胶布隔离法），多用于吊项内，或比较高能的工程中，主线不能能弄断，符线绕主线68周，吊顶内的射灯，一路上要有很多灯就是这样接法，用防火胶布缠在里面，它的作用就是防止电打火烧坏东西，这是在吊顶内很紧要。

外面再用绝缘胶布缠绕。

下面是第三种接法，就是压线冒接线法，这种方法是最规范和最应用的，但是它需要专用工具来做，压线冒的压线钳来压线，把压电线用的专用钳子，套在压线冒上，用力压紧就行了。

另外还要说一下，压线冒的大小依据所压线经的大小与根数有关我们常用的是T4型的，就是直径毫米的，能压四根四平方毫米的电线。

各种不同导线的连接方法1.剖削导线绝缘层可用剥线钳或钢丝钳剥削导线的绝缘层，也可用电工刀剖削塑料硬线的绝缘层。

用电工刀剖削塑料硬线绝缘层时，电工刀刀口在需要剖削的导线上与导线成450夹角，斜切入绝缘层，然后以250度角倾斜推削。

最后将剖开的绝缘层折叠，齐根剖削。

剖削绝缘时不要削伤线芯。

2.单股铜芯导线的直线连接和T形分支连接（1）单股铜芯导线的直线连接先将两线头剖削出肯定长度的线芯，清除线芯表面氧化层，将两线芯作X形交叉，并相互绞绕2～3圈，再扳直线头。

将扳直的两线头向两边各紧密绕6圈，切除余下线头并钳平线头末端。

（2）单股铜芯导线的T形分支连接将剖削好的线芯与干线线芯十字相交，支路线芯根部留出约3～5mm，然后顺时针方向在干线线芯上密绕6～8圈，用钢丝钳切除余下线芯，钳平线芯末端。

3.7股铜芯导线的直线和T形分支连接（1）7股铜芯导线的直线连接首先将两线线端剖削出约150mm并将靠近绝缘层约1/3段线芯绞紧，散开拉直线芯。

清洁线芯表面氧化层，然后再将线芯整理成伞状，把两伞状线芯隔根对叉。

20种导线标准连接方法 图文导线连接是电工作业的一项基本工序，也是一项十分重要的工序。

导线连接的质量直接关系到整个线路能否安全可靠地长期运行。

对导线连接的基本要求是：连接牢固可靠、接头电阻小、机械强度高、耐腐蚀耐氧化、电气绝缘性能好。

常用的连接方法有绞合连接、紧压连接、焊接等。

连接前应小心地剥除导线连接部位的绝缘层，注意不可损伤其芯线。

图1一、绞合连接绞合连接是指将需连接导线的芯线直接紧密绞合在一起。

铜导线常用绞合连接。

1、单股铜导线的连接（1）直接连接①小截面单股铜导线连接方法如图1所示，先将两导线的芯线线头作X形交叉，再将它们相互缠绕2～3圈后扳直两线头，然后将每个线头在另一芯线上紧贴密绕5～6圈后剪去多余线头即可。

②大截面单股铜导线连接方法如图2所示，先在两导线的芯线重叠处填入一根相同直径的芯线，再用一根截面约1.5mm2的裸铜线在其上紧密缠绕，缠绕长度为导线直径的10倍左右，然后将被连接导线的芯线线头分别折回，再将两端的缠绕裸铜线继续缠绕5～6圈后剪去多余线头即可。

③不同截面单股铜导线连接方法如图3所示，先将细导线的芯线在粗导线的芯线上紧密缠绕5～6圈，然后将粗导线芯线的线头折回紧压在缠绕层上，再用细导线芯线在其上继续缠绕3～4圈后剪去多余线头即可。

（2）分支连接①单股铜导线的T字分支连接如图4所示，将支路芯线的线头紧密缠绕在干路芯线上5～8圈后剪去多余线头即可。

对于较小截面的芯线，可先将支路芯线的线头在干路芯线上打一个环绕结，再紧密缠绕5～8圈后剪去多余线头即可。

②单股铜导线的十字分支连接如图5所示，将上下支路芯线的线头紧密缠绕在干路芯线上5～8圈后剪去多余线头即可。

可以将上下支路芯线的线头向一个方向缠绕[见图5(a)，也可以向左右两个方向缠绕[见图5(b)。

2、多股铜导线的连接（1）多股铜导线的直接连接如图6所示，首先将剥去绝缘层的多股芯线拉直，将其靠近绝缘层的约1/3芯线绞合拧紧，而将其余2/3芯线成伞状散开，另一根需连接的导线芯线也如此处理。

电线(diànxiàn)接头接法图示电线(diànxiàn)接头接法图示一、导线(dǎoxiàn)连接的基本要求导线连接是电工作业的一项基本工序，也是一项十分重要的工序。

导线连接的质量直接关系到整个线路能否安全可靠地长期运行。

对导线连接的基本要求是：连接牢固可靠、接头电阻小、机械强度高、耐腐蚀耐氧化(yǎnghuà)、电气绝缘性能好。

需连接的导线种类和连接形式不同，其连接的方法也不同。

常用的连接方法有绞合连接、紧压连接、焊接等。

连接前应小心(xiǎo xīn)地剥除导线连接部位的绝缘层，注意不可损伤(sǔnshāng)其芯线。

绞合连接是指将需连接导线的芯线直接紧密绞合在一起。

铜导线常用绞合连接。

（1）、单股铜导线的直接连接。

小截面单股铜导线连接方法如图1所示，先将两导线的芯线线头作X形交叉，再将它们相互缠绕2～3圈后扳直两线头，然后将每个线头在另一芯线上紧贴密绕5～6圈后剪去多余线头即可。

图1大截面单股铜导线连接方法如图2所示，先在两导线的芯线重叠处填入一根相同直径的芯线，再用一根截面约1.5mm2的裸铜线在其上紧密缠绕，缠绕长度为导线直径的10倍左右，然后将被连接导线的芯线线头分别折回，再将两端的缠绕裸铜线继续缠绕5～6圈后剪去多余线头即可。

图2不同截面单股铜导线连接方法如图4-48所示，先将细导线的芯线在粗导线的芯线上紧密缠绕 5～6圈，然后将粗导线芯线的线头折回紧压在缠绕层上，再用细导线芯线在其上继续缠绕3～4圈后剪去多余线头即可。

（2）、单股铜导线的分支连接。

单股铜导线的T字分支连接如图4-49所示，将支路芯线的线头紧密缠绕在干路芯线上5～8圈后剪去多余线头即可。

对于较小截面的芯线，可先将支路芯线的线头在干路芯线上打一个环绕结，再紧密缠绕5～8圈后剪去多余线头即可。

电线接线的正确方法
空开接电线正确接法：接室内线：下方标有字母 n就接零线，室内所有的零线都要接这里；下方标有字母a1就接照明线的火线；下方标有字母a2就接插座线的火线分路；下
方标有字母a3 就接空调线的火线分路。

接进户线：在上方标有字母n的地方接零线；在
上方标有字母l的地方接火线。

空气开关的接线方法：
通常情况下从外面进去的三根电线就是这样区分的：红色就是火线、蓝色就是
零线、花线就是地线（e/pe/g/gnd)，黄绿相间的就是地线。

若必须加装室内的电路，那么室内电路的电线也必须适当地采用这三种颜色的导线才可以，在加装的时候必须特别
注意控制器必须负面加装，上端为进线，下端为出线，通常情况下地线就是不须要入控制
器的。

下面就具体内容去看一看空气控制器的接线方法：
1.接室内线：下方标有字母 n就接零线，室内所有的零线都要接这里；下方标有字母
a1就接照明线（电灯）的火线；下方标有字母a2就接插座线的火线分路；下方标有字母
a3 就接空调线的火线分路。

2.接进户线（外面进去的电线）：在上方贴有字母n的地方直奔零线（蓝色的线）；
在上方贴有字母l的地方直奔火线（红色的线）。

空气开关安装注意事项
大家在加装之前，应先检查并明晰自家采用的就是何种供电方式，然后介绍家中电器
的大概功率，如果电器的功率和控制器的火线不服务设施，就可能将发生无法加装的情况。

在确认了配电箱的功率后，我们须要出售适宜的空气控制器，然后将它与配电箱相连接不
好就能够采用。

如果家中没配电箱，我们可以用一个紧固空气控制器的卡槽去替代，卡槽
必须紧固至墙壁或木板上，再把空气控制器加装在卡槽上即可。

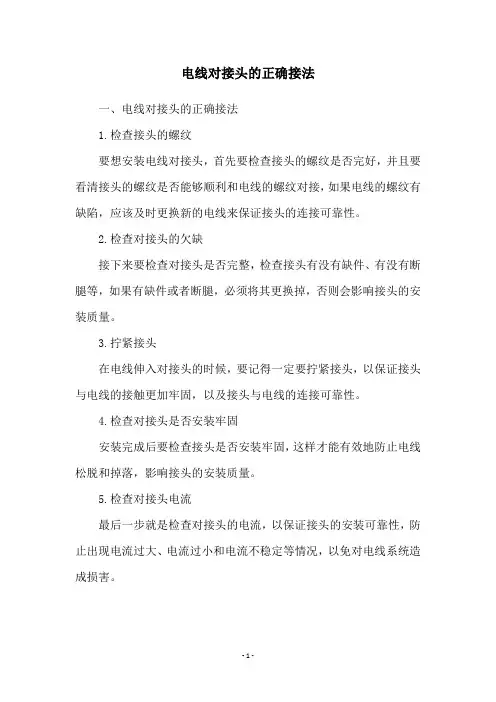

电线对接头的正确接法
一、电线对接头的正确接法
1.检查接头的螺纹
要想安装电线对接头，首先要检查接头的螺纹是否完好，并且要看清接头的螺纹是否能够顺利和电线的螺纹对接，如果电线的螺纹有缺陷，应该及时更换新的电线来保证接头的连接可靠性。

2.检查对接头的欠缺
接下来要检查对接头是否完整，检查接头有没有缺件、有没有断腿等，如果有缺件或者断腿，必须将其更换掉，否则会影响接头的安装质量。

3.拧紧接头
在电线伸入对接头的时候，要记得一定要拧紧接头，以保证接头与电线的接触更加牢固，以及接头与电线的连接可靠性。

4.检查对接头是否安装牢固
安装完成后要检查接头是否安装牢固，这样才能有效地防止电线松脱和掉落，影响接头的安装质量。

5.检查对接头电流
最后一步就是检查对接头的电流，以保证接头的安装可靠性，防止出现电流过大、电流过小和电流不稳定等情况，以免对电线系统造成损害。

- 1 -。

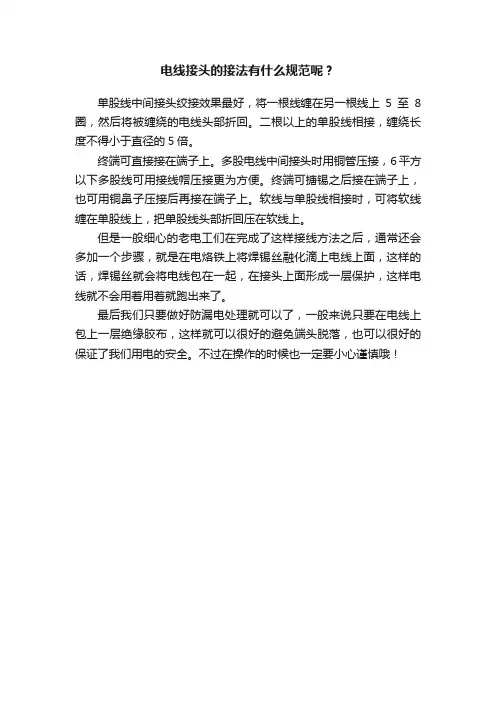

电线接头的接法有什么规范呢？
单股线中间接头绞接效果最好，将一根线缠在另一根线上5至8圈，然后将被缠绕的电线头部折回。

二根以上的单股线相接，缠绕长度不得小于直径的5倍。

终端可直接接在端子上。

多股电线中间接头时用铜管压接，6平方以下多股线可用接线帽压接更为方便。

终端可搪锡之后接在端子上，也可用铜鼻子压接后再接在端子上。

软线与单股线相接时，可将软线缠在单股线上，把单股线头部折回压在软线上。

但是一般细心的老电工们在完成了这样接线方法之后，通常还会多加一个步骤，就是在电烙铁上将焊锡丝融化滴上电线上面，这样的话，焊锡丝就会将电线包在一起，在接头上面形成一层保护，这样电线就不会用着用着就跑出来了。

最后我们只要做好防漏电处理就可以了，一般来说只要在电线上包上一层绝缘胶布，这样就可以很好的避免端头脱落，也可以很好的保证了我们用电的安全。

不过在操作的时候也一定要小心谨慎哦！。

这才是正规的电线接头接法！竟然还有很多电工不知道！点此去资料库下载本篇资料在水电装修时，一不注意，便容易被坑。

有很多工人在接头的处理上都不太注重，今天就跟大家讲讲电线接头的正确接法。

电线接头看起来细小，却关乎着一家的用电是否安全。

在日常生活，我们也会遇到电线接线的情况，所以在装修里规范和仔细，是很重要的。

所以，你家的电线接头都是否规范、安全？1、电线的接头规范：每根电线本身强度需小于接头机械强度；主线需小于接头绝缘性能；相连接的电线不能小于接头电阻；电线接头的耐氧化性能和耐腐蚀要好。

总的来说，这4点是电线接头需要做好的规范。

为什么不是导线一起进插座接线柱开关，而是做接头？首先室内线都没做成圆环接线头，不是机器内线的类型。

多根或者两根要接头的线，接触面很小，都是导线阻值远小于阻值，即使一起进接线柱可以连通，但是安全隐患很大。

在布线的时候，并不是每个插座、开关的线都能从总闸直接拉出来，接线也就成为必须的一个步骤。

所以平常咱们在看到开关线盒的线路就如下图所示的这种。

接下来就给大家讲讲不同电线怎么样做才是规范的接头。

第一步、材料准备和接线的规范1、线头线盒长度要预留在布线的时候线盒内线头一般都会预留的比较长，所以在接头之前要先清理下底盒，线头长度留个15~20CM，之后再剥掉剩下部分的绝缘层，把氧化层和掉漆层刮掉，作为备用的接线。

2、接线颜色规范接线标准为火线入开关。

蓝色为零线，花色是地线，红色是火线；其他多根火线和双控开关，则用其他颜色的电线来区分开。

开发商在城市商品房上可能不按花色来区分开，体现的是一个电工的基本素质。

注意：黑色电线都是主要用在机器设备的内部线路里，所以国标外电源线没有黑色的颜色。

3、接线接头都要烫锡在全部的接线接头里，按照规范都要烫锡，最好用锡锅烫锡，即使是十字线路接头、T字，也要烫锡。

在接线接头烫锡的时候，先在接头抹一层松香，主要是让接头空隙可以被锡水完全填满。

在说怎么接线前，先给朋友们介绍几种接线“神器”，好不好用，大家一起来鉴别鉴别。

电工接线方法和标准电工接线的质量关系到整个电路是否能稳定工作，关系到用电及生产安全。

电工接线方法有很多种，下面介绍4种常见的接线方法：一、单股铜芯导线的直接连接单股铜芯导线的直接连接，先将两导线的芯线线头作X形交叉，再将它们相互缠绕2-3圈后扳直两线头，然后将每个线头在另一芯线上紧密缠绕5-6圈后剪去多余线头钳平切口。

二、单股铜芯导线的T字形分支连接单股铜芯导线的T字形分支连接，将支路芯线的线头和干线十字相交，紧密缠绕在干路芯线上5-8圈后剪去多余线头钳平切口。

近绝缘层1/3线段的芯线绞紧，然后把余下的2/3芯线头分散成伞状，并将每根芯线拉直。

另一根需连接的导线芯线也如此处理。

接着把两伞骨状线端隔根对叉，必须相对插到底，捏平叉入后的两侧所有芯线，理直每股芯线，使每股芯线间隔均匀，然后将每一边的芯线线头分作3组；先将某一边的第1组两根线头翘起并形成90°，接着把这两根线头按顺时针方向紧缠2圈后，再折回90°并平卧在折起前的轴线位置上；接着把处于紧挨平卧前邻近的第2组两根线头翘起按第1组的方法紧密缠绕在芯线上2圈；最后将第3组三根线头翘起并紧密缠绕在芯线3圈后，剪去余端，钳平切口不留毛刺。

以同样方法缠绕另一边的线头。

四、7股铜芯导线的T字形分支连接7股铜芯导线的T字形分支连接，将分支芯线散开并拉直，再把紧靠绝缘层1/8线段的芯线绞紧，把剩余7/8的芯线分成两组，一组4根，另一组3根，排齐；用锣刀把干线的芯线撬开分为两组，再把支线中4根芯线的一组插入干线芯线中间，而把3根芯线的一组放在干线芯线的前面；把3根线芯的一组在干线右边按顺时针方向紧紧缠绕3~4圈，剪去余线并钳平线端；把4根芯线的一组在干线的左边按逆时针方向缠绕4~5圈，剪去余线，钳平线端。

注意事项：导线接头连接时，要求接触面光滑且无氧化现象，对不光滑或有氧化现象的导线，要用砂纸打磨后再连接，缠线的过程中用力要适中，用力过轻会导致接触不良，用力过猛会损伤导线。

电线正确接线方法和技巧
电线的接线是电路安装和维护中至关重要的一环。

正确的接线方法和技巧不仅可以保障电路的安全稳定运行，还可以提高电器的使用寿命和性能。

以下是电线正确接线的方法和技巧。

1. 确定电线类型和规格
在进行电线接线之前，首先要确认电线的类型和规格。

不同类型和规格的电线适用于不同的电器和电路。

一般来说，家庭用电器采用的是铜芯电线，规格为1.5mm或2.5mm。

而在高压电线上，采用的是铝芯电线，规格比较大，如35mm、50mm等。

2. 切割和剥离电线
进行电线接线之前，需要将电线的两端切割和剥离保护层。

切割电线时需要注意不要将铜芯切断或损坏。

剥离保护层时，要根据电线的规格和长度，将保护层剥离适当的长度。

同时，要保证铜芯不被割伤或损坏。

3. 进行电线连接
连接电线时，首先要将电线末端用钳子捏成一个环圈，然后将环圈套到电器或插座的螺丝柱上，并用螺丝拧紧。

在连接电线时，要注意电线的颜色，灰色或白色的电线是零线，绿色或黄色的电线是地线，而棕色或红色的电线是火线。

4. 绝缘和固定电线
进行电线接线后，要对电线进行绝缘和固定。

绝缘是为了防止电线短路，固定是为了防止电线松动。

可以使用绝缘胶带、热缩管等材
料对电线进行绝缘，使用电线夹、绑扎带等材料对电线进行固定。

以上是电线正确接线的方法和技巧。

在接线过程中，要注意安全，遵守电路操作规范，确保电线连接的牢固和稳定。

如有不懂的地方，应及时请教专业人士。

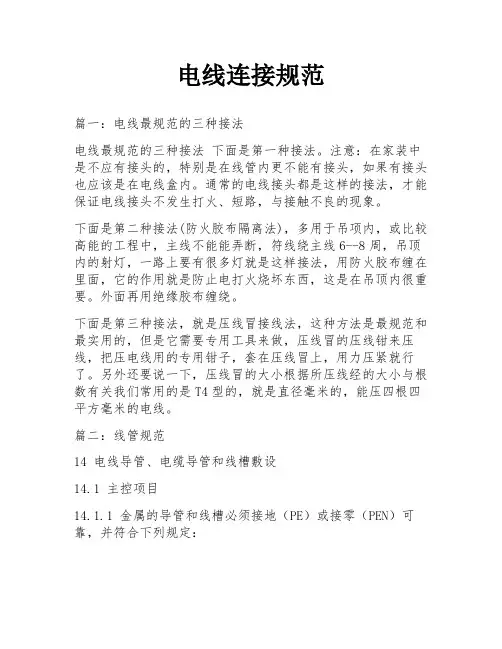

电线连接规范篇一：电线最规范的三种接法电线最规范的三种接法下面是第一种接法。

注意：在家装中是不应有接头的，特别是在线管内更不能有接头，如果有接头也应该是在电线盒内。

通常的电线接头都是这样的接法，才能保证电线接头不发生打火、短路，与接触不良的现象。

下面是第二种接法(防火胶布隔离法)，多用于吊项内，或比较高能的工程中，主线不能能弄断，符线绕主线6--8周，吊顶内的射灯，一路上要有很多灯就是这样接法，用防火胶布缠在里面，它的作用就是防止电打火烧坏东西，这是在吊顶内很重要。

外面再用绝缘胶布缠绕。

下面是第三种接法，就是压线冒接线法，这种方法是最规范和最实用的，但是它需要专用工具来做，压线冒的压线钳来压线，把压电线用的专用钳子，套在压线冒上，用力压紧就行了。

另外还要说一下，压线冒的大小根据所压线经的大小与根数有关我们常用的是T4型的，就是直径毫米的，能压四根四平方毫米的电线。

篇二：线管规范14 电线导管、电缆导管和线槽敷设14.1 主控项目14.1.1 金属的导管和线槽必须接地（PE）或接零（PEN）可靠，并符合下列规定：1 镀锌的钢导管、可挠性导管和金属线槽不得熔焊跨接接地线，以专用接地卡跨接的两卡间连线为铜芯软导线，截面积不小于4mm2；2 当非镀锌钢导管采用螺纹连接时，连接处的两端焊跨接接地线；当镀锌钢导管采用螺纹连接时，连接处的两端用专用接地卡固定跨接接地线；3 金属线槽不作设备的接地导体，当设计无要求时，金属线槽全长不少于2处与接地（PE）或接零（PEN）干线连接；4 非镀锌金属线槽间连接板的两端跨接铜芯接地线，镀锌线槽间连接的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。

14.1.2 金属导管严禁对口熔焊连接；镀锌和壁厚小于2mm的钢导管不得套管熔焊连接。

14.1.3 防爆导管不应采用倒扣连接；当连接有困难时，应采用防爆活接头，其接合面应严密。

14.1.4 当绝缘导管在砌体上剔槽埋设时，应采用强度等级不小于M10的水泥砂浆抹面保护，保护层厚度大于15mm。

电线接头标准接法规范
1、接头必须清洁，应当将接头表面擦洗干净，去除污垢、油污及其他污染物。

2、两极接线柱必须清洁，应当将接线柱表面擦洗干净，去除污垢、油污及其他污染物。

3、接头应当严格按照电线的尺寸和规格接线，不得把电线接在其他尺寸和规格的接头上。

4、接头应当按照规定的接法接线，不得把电线接在其他接法上。

5、接头应当牢固，不得接触到其他导线，不得有松动现象。

6、接头应当完整，不得损坏，不得有漏电现象。

7、接头应当按照规定的颜色接线，不得把电线接在其他颜色的接头上。

标准接线方法
首先，进行接线前需要做好充分的准备工作。

确保所有的电源已经关闭，并使
用万用表或电压表测试线路上是否有电。

同时，检查接线所需的电缆、插头和插座是否完好无损，无断裂、破损或者烧伤现象。

接下来，根据设备的接线图和说明书，正确连接电缆。

在接线过程中，应该严
格按照接线图上的标注进行，确保每根线都连接到正确的位置。

同时，要注意接线的紧固度，确保连接牢固，避免出现松动或者接触不良的情况。

在接线完成后，进行电气设备的调试和检测。

首先，打开电源，检查设备是否
正常运行。

然后，使用万用表或电压表测试各个接线点的电压和电流，确保符合设备的要求。

在调试过程中，要时刻注意设备是否出现异常现象，如异响、发热等，及时进行处理。

在整个接线过程中，需要严格遵守相关的安全规定和操作规程。

在接线时，要
确保自己和周围的人员都处于安全的位置，避免触电和其他意外伤害的发生。

同时，要使用符合要求的工具和设备，避免因工具不当使用而造成的安全隐患。

总的来说，标准的接线方法是电气工作中不可或缺的一部分。

正确的接线方法
不仅可以保障设备的正常运行，还可以确保人身和设备的安全。

因此，电气工作者在进行接线工作时，务必严格按照标准的接线方法进行操作，确保工作的质量和安全。

19种电线接头正确处理方法，做电工不会接线怎么行？你接对
了吗？
电工接线是电力技术人员必备的基础技能，相信很多的电工师傅都很赞同，的确，如果一个电工师傅不会接线，那就很尴尬了，但是话说回来了，电工接线就是简单的把线绕在一起吗？包起来就可以正常使用吗？肯定不是，对于电线接头的连接，电工老师傅都知道，是有一定的标准规范的，例如：T形接法，插花接发，硬线和硬线的对接，软线和软线的对接等等，这些都是电工入门的基础技能，虽然对于老电工而言很简单，但是对于刚入门学习电工的师傅而言就不同了，非常容易弄混乱，甚至记不住，那么我们今天就重点来看一下电功接线常用的19种方法：。

多股电缆线接头的正确接法
方法/步骤
1、需要准备好工具，包括结缘黑胶布、钢丝钳、一字螺丝刀、砂布，电工刀。

2、用电工刀把电线剥皮，约剥开20cm.
3、随后用砂纸去除剥开的铜线的氧化层。

4、把多股铜线从15cm处分开，剩下的5cm用钢丝钳拧紧，或者用其中一股来餐绕紧固。

5、另一头也采用同样的方法操作。

6、把分开的线头交叉相互对接。

7、双头对接至15cm处时顺方向把导线压下。

8、拿起其中一根进行缠绕。

9、其余的也分别分组缠绕。

10、用钢丝钳把缠绕的导线顺着缠绕方向拧紧。

11、把所有的操作好后使用绝缘黑胶布包扎好即可。

一、单股铜芯导线的直线连接①先将两导线芯线线头成X形相交。

②互相绞合2～3圈后扳直两线头。

③将每个线头在另一芯线上紧贴并绕6圈，用钢丝钳切去余下的芯线，并钳平芯线末端。

二、单股铜芯导线的T字形连接①将支路芯线的线头与干线芯线十字相交，在支路芯线根部留出5mm，然后顺时针方向缠绕6～8圈后，用钢丝钳切去余下的芯线，并钳平芯线末端。

②小截面的芯线可以不打结。

三、双股线的对接将两根双芯线线头剖削成图示中的形式。

连接时，将两根待连接的线头中颜色一致的芯线按小截面直线连接方式连接。

用相同的方法将另一颜色的芯线连接在一起。

四、7股铜芯线的直线连接方法①先将剥去绝缘层的芯线头散开并拉直，再把靠近绝缘层1/3线段的芯线绞紧，然后把余下的2/3芯线头按图示分散成伞状，并将每根芯线拉直。

②把两伞骨状线端隔根对叉，必须相对插到底。

③捏平叉入后的两侧所有芯线，并应理直每股芯线和使每股芯线的间隔均匀；同时用钢丝钳钳紧叉口处消除空隙。

④先在一端把邻近两股芯线在距叉口中线约3根单股芯线直径宽度处折起，并形成90°。

⑤接着把这两股芯线按顺时针方向紧缠2圈后，再折回90°并平卧在折起前的轴线位置上。

⑥接着把处于紧挨平卧前邻近的2根芯线折成90°，并按步骤⑤方法加工。

⑦把余下的3根芯线按步骤⑤方法缠绕至第2圈时，把前4根芯线在根部分别切断，并钳平；接着把3根芯线缠足3圈，然后剪去余端，钳平切口不留毛刺⑧另一侧按步骤④～⑦方法进行加工。

五、7股铜芯线的T字形连接方法①将分支芯线散开并拉直，再把紧靠绝缘层1/8线段的芯线绞紧，把剩余7/8的芯线分成两组，一组4根，另一组3根，排齐。

用旋凿把干线的芯线撬开分为两组，再把支线中4根芯线的一组插入干线芯线中间，而把3根芯线的一组放在干线芯线的前面。

②把3根线芯的一组在干线右边按顺时针方向紧紧缠绕3~4圈，并钳平线端；把4根芯线的一组在干线的左边按逆时针方向缠绕4~5圈。
