【CAD】CAD插入图片发给别人后看不到图片如何解决

如何在cad中插入图片且不会消失2013-08-29 | 阅：1 转：35| 分享修改有时我们需要在CAD中插入图片，以增加CAD图纸的说明性（如下图）。

在CAD中插入图片有两种方法，下面以AUTOCAD 2007为例分别介绍一下这两种方法及其各自的注意事项，请参考。

1、图像参照法步骤：（1）点击菜单“插入”→“光栅图像参照”，如下图：（2）在弹出的“选择图像文件”窗口中选择要插入的图形文件即可，如下图：（3）接着在CAD中指定图像的插入点和图像的比例因子（即CAD中显示的图像和原图像的比例关系）。

图像参照法插入的图像只是一个参照图像，CAD文件中并没有包含图像文件，当删除文件夹中的图像文件时，CAD中的图像也就不会显示。

如下图就是删除图像文件后CAD中的显示内容，在原来显示图像的地方，由于CAD找不到图像文件，所以只是显示原来图像文件所在的路径。

这样当CAD文件用来交流时，就必须连同图像文件所在的文件夹连同发给对方，这样会造成文件交流的不方便。

2、OLE对象法步骤：（1）点击菜单“插入”→“光栅图像参照”，如下图：（2）在弹出的“插入对象”窗口中选择“新建”，并在对象类型中选择“画笔图片”或“位图图像”都可以。

3）会自动弹出一个名为“位图图像在XXX输入图中”（其中XXX为CAD文件的文件名）的画图程序。

先把此程序最小化。

（4）到插入图像所在文件的文件夹中，鼠标右键单击图像文件，在快捷菜单中的打开方式中选择画图。

（5）在画图程序中选择“编辑”→“全选”，再复制图形。

（6）然后再打开步骤中自动打开的“位图图像在XXX输入图中”画图程序，把刚才复制的文件粘贴到此文件中并关闭该文件即可。

经过以上步骤后，在CAD中就会显示所插入的图形。

有可能这样所插入的图形位置和大小不太满意，你只要调整图片的位置和大小就可以了。

这里告诉你一个高速图片大小的小技巧：当你选中CAD中的图片再拖动图片的一个角想改变其大小时，有可能改变不了，这时你只要根据你想改变图片的大小来画一要直线，再拖动图片的一个角，当你拖动到直线时会自动捕捉到直线，再点击鼠标左键即可。

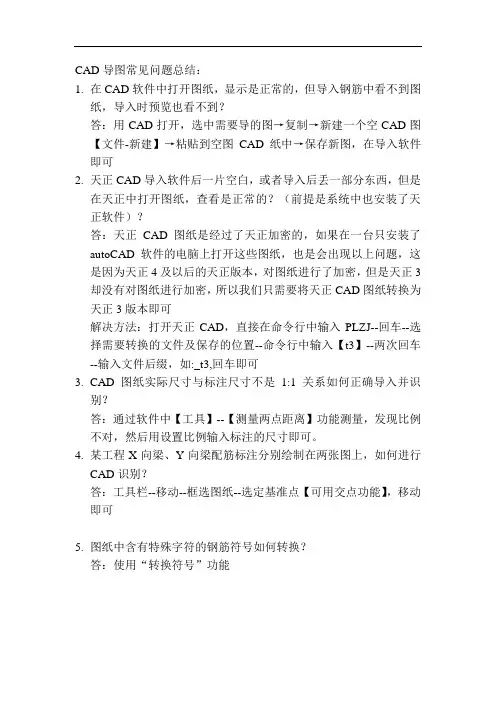

CAD导图常见问题总结：
1.在CAD软件中打开图纸，显示是正常的，但导入钢筋中看不到图
纸，导入时预览也看不到？
答：用CAD打开，选中需要导的图→复制→新建一个空CAD图【文件-新建】→粘贴到空图CAD纸中→保存新图，在导入软件即可
2.天正CAD导入软件后一片空白，或者导入后丢一部分东西，但是
在天正中打开图纸，查看是正常的？（前提是系统中也安装了天正软件）？
答：天正CAD图纸是经过了天正加密的，如果在一台只安装了autoCAD软件的电脑上打开这些图纸，也是会出现以上问题，这是因为天正4及以后的天正版本，对图纸进行了加密，但是天正3却没有对图纸进行加密，所以我们只需要将天正CAD图纸转换为天正3版本即可
解决方法：打开天正CAD，直接在命令行中输入PLZJ--回车--选择需要转换的文件及保存的位置--命令行中输入【t3】--两次回车--输入文件后缀，如:_t3,回车即可
3.CAD图纸实际尺寸与标注尺寸不是1:1关系如何正确导入并识
别？
答：通过软件中【工具】--【测量两点距离】功能测量，发现比例不对，然后用设置比例输入标注的尺寸即可。

4.某工程X向梁、Y向梁配筋标注分别绘制在两张图上，如何进行
CAD识别？
答：工具栏--移动--框选图纸--选定基准点【可用交点功能】，移动即可
5.图纸中含有特殊字符的钢筋符号如何转换？
答：使用“转换符号”功能。

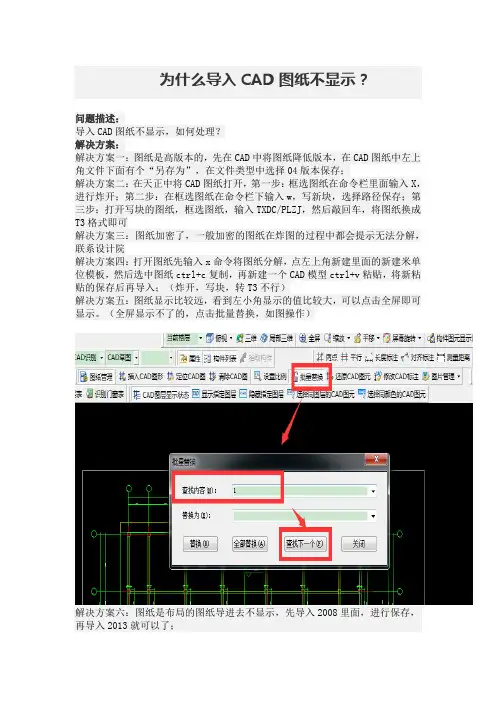

为什么导入CAD图纸不显示？
问题描述：
导入CAD图纸不显示，如何处理？
解决方案：
解决方案一：图纸是高版本的，先在CAD中将图纸降低版本，在CAD图纸中左上角文件下面有个“另存为”，在文件类型中选择04版本保存；
解决方案二：在天正中将CAD图纸打开，第一步：框选图纸在命令栏里面输入X，进行炸开；第二步：在框选图纸在命令栏下输入w，写新块，选择路径保存；第三步：打开写块的图纸，框选图纸，输入TXDC/PLZJ，然后敲回车，将图纸换成T3格式即可
解决方案三：图纸加密了，一般加密的图纸在炸图的过程中都会提示无法分解，联系设计院
解决方案四：打开图纸先输入x命令将图纸分解，点左上角新建里面的新建米单位模板，然后选中图纸ctrl+c复制，再新建一个CAD模型ctrl+v粘贴，将新粘贴的保存后再导入；（炸开，写块，转T3不行）
解决方案五：图纸显示比较远，看到左小角显示的值比较大，可以点击全屏即可显示。

（全屏显示不了的，点击批量替换，如图操作）
解决方案六：图纸是布局的图纸导进去不显示，先导入2008里面，进行保存，再导入2013就可以了；
解决方案七：当图纸在CAD写块或者转T3格式后死机，可以尝试把图纸先写块，之后再打开写块的图纸转成T3格式，再导入软件；
解决方案八：调兼容性（调整兼容性，在快捷键图标上面右键点属性--兼容性-以兼容模式运行程序打勾--windows95改为windows2000，以管理员身份运行此程序打勾）后再导入；
解决方案九：是在墙的界面导入的CAD图，点击视图--构件图元显示设置，把CAD草图打勾，让其显示即可。

为什么导入cad图纸不显示？--转载
为什么导入CAD图纸不显示？
类别：[GCL2013] | 地区：全国| 浏览：9524次
关键字：
不显示图纸|CAD导图
问题描述：
导入CAD图纸不显示，如何处理？
解决方案：
1、图纸是高版本的，先在CAD中将图纸降低版本，在CAD 图纸中左上角文件下面有个“另存为”，在文件类型中选择04版本保存；
2、在天正中将CAD图纸打开，在命令栏下输入TXDC，然后敲回车，将图纸换成T3格式的，然后输入W，对图纸进行写块操作；
3、图纸加密了；
4、调兼容性后再导入；
5、当图纸在CAD写块或者转格式后死机的话，可以尝试把
图纸先写块，完了再打开写块的图纸转成T3的再导入软件。

6、打开图纸先输入x命令将图纸分解，然后选中图纸ctrl+c 复制，再新建一个CAD模型ctrl+v粘贴，将新粘贴的保存后导再导入。
