cad如何插入图片

一、CAD图形或表格复制到WORD、EXCEL的步骤

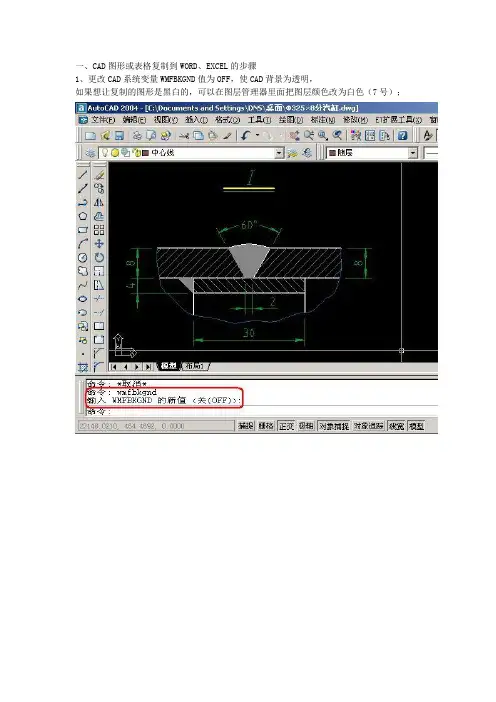

1、更改CAD系统变量WMFBKGND值为OFF，使CAD背景为透明，

如果想让复制的图形是黑白的，可以在图层管理器里面把图层颜色改为白色（7号）；

2、选择需要复制的图形，用“复制”工具进行复制；

3、切换到WORD或EXCEL，激活需要粘贴的区域，然后选择“编辑”—“粘贴”；

4、粘贴最初的效果如下图；

5、利用“图片裁剪”把图形空白区域剪掉，然后用拖对角的方法把图形缩放到合适的大小；

6、裁剪和缩放后的效果如下图；

7、如图形需要修改，可按下图的方法回到CAD进行修改即可；

复制到EXCEL的方法也同上。

二、WORD、EXCEL图形或表格复制到CAD的步骤

1、选择需要复制的图形或表格，用“复制”工具进行复制；

2、切换到CAD程序，然后选择“编辑”—“选择性粘贴”；

3、选择粘贴为“AutoCAD图元”，这样做的目的是粘贴后可以在CAD里编辑；

4、选择粘贴插入点，粘贴后效果如下图；

5、粘贴后的线条或文字可以在CAD直接编辑，如下图；

CAD到Office补充几点：CAD图粘贴到Word、Excel、PowerPoint、Publisher都可以用这个方法。

1、线条宽度——建议采用多段线设定线条宽度，因为线宽粘贴后宽度只有宽窄两种，不美观；

2、比例问题——如果有可能，尽量采用1:1绘制，这里的1:1是打印比例，也就是需要打印为10mm的，

就绘制成10个图形单位，这样既可以控制出图比例，又可以控制线条宽度；

3、背景颜色——2002可以在布局空间（一般布局空间的背景是白

恒智天成资料软件如何导入CAD图吗？恒智天成小编告诉你，这是非常容易实现的，今天恒智天成小编就为大家介绍两种方法关于如何在恒智天成资料软件里导入CAD图。

如何在恒智天成资料软件里插入CAD图 方法一 ：

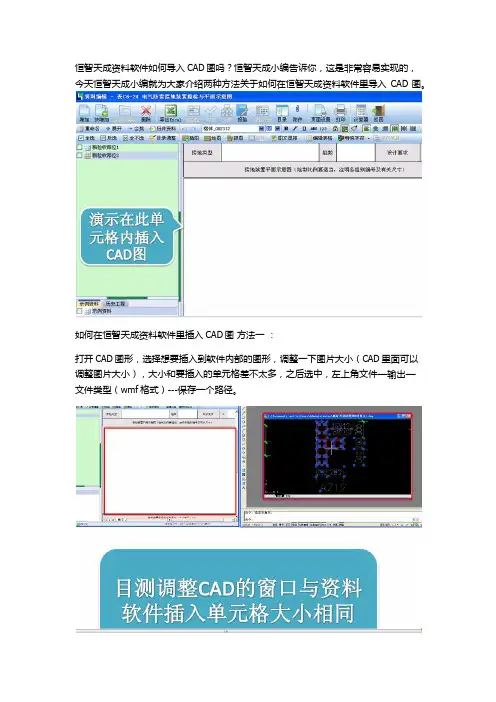

打开CAD图形，选择想要插入到软件内部的图形，调整一下图片大小（CAD里面可以调整图片大小），大小和要插入的单元格差不太多，之后选中，左上角文件—输出—文件类型（wmf格式）---保存一个路径。

打开软件，插入到软件里面就可以了。一代：右击‘插入图片’；二代：点击上方‘插图’按钮。

如何在恒智天成资料软件里插入CAD图 方二： 在CAD里面直接选中要插入到软件内的图形，右击‘复制’，返回到软件里面，找到想要插入图片的单元格，进入绘图界面，右击‘粘贴’即可。一代：右击—设置为绘图单元格---双击进入绘图界面。二代：点击上方‘绘图’按钮，进入绘图界面。

恒智天成资料软件成立于2000年，历经14年的市场考验，达到国内同类软件的领先水平，每个省份都有专门对应的恒智天成建筑工程资料软件。

北京资料软件适用对象：建筑施工单位、技术员、资料员、监理单位、业主的相关人员。

温馨提示：大家在使用软件的过程中遇到不会操作或者是一些好的建议，大家拨打我们的客服热线帮您解决，也要记的把您对软件操作好的建议反馈给我们哦。

如何在CAD中进行导入和导出操作

CAD（Computer-Aided Design，计算机辅助设计）软件是现代设计领域中不可或缺的工具之一。在CAD软件中，导入和导出操作对于处理和转换设计文件至关重要。本文将介绍如何在CAD软件中进行导入和导出操作的技巧和步骤。

一、导入操作

CAD软件通常支持导入多种不同格式的设计文件。下面是一些常见的导入操作和对应的步骤：

1. 导入DWG/DXF文件：

DWG和DXF是AutoCAD软件中常用的文件格式。要导入DWG/DXF文件，只需执行以下步骤：

- 在CAD软件中选择“文件”菜单，然后选择“导入”选项。

- 浏览并选择要导入的DWG/DXF文件。

- 点击“打开”按钮，CAD软件将会导入选定的文件。

2. 导入图片文件：

CAD软件通常支持导入常见的图片格式，如JPEG、PNG等。要导入图片文件，可以按照以下步骤进行操作：

- 在CAD软件中选择“插入”或“导入”菜单。

- 浏览并选择要导入的图片文件。 - 确定导入选项，如缩放比例、位置等。

- 点击“确定”或“导入”按钮，CAD软件将会导入选定的图片。

3. 导入其他CAD文件格式：

除了DWG和DXF文件外，CAD软件还支持导入其他CAD软件的文件格式，如STEP、IGES等。导入操作的步骤可能稍有不同，但一般来说仍然需要在CAD软件中选择“导入”选项并选择要导入的文件。

二、导出操作

导出操作通常用于将CAD软件中的设计文件转换为其他格式，以便与其他软件或平台进行兼容。以下是一些常见的导出操作和相应的步骤：

1. 导出DWG/DXF文件：

要导出CAD设计为DWG/DXF文件，只需执行以下步骤：

- 在CAD软件中选择“文件”菜单，然后选择“另存为”或“导出”选项。

- 指定导出文件的保存路径和文件名。

- 选择导出选项，如版本、图层、坐标系等。

- 点击“保存”或“导出”按钮，CAD软件将会将设计文件导出为DWG/DXF格式。

CAD插入图片与超链接技巧

CAD（计算机辅助设计）是一种常用的工程设计软件，广泛应用于建筑、机械、电子等领域。在CAD设计中，插入图片与添加超链接是常见的操作。本文将简要介绍CAD中插入图片与超链接的技巧，以帮助读者更好地运用该软件。

一、插入图片技巧

1. 打开CAD软件并选择要插入图片的位置。

在CAD中，点击菜单栏中的“插入”选项或使用快捷键“i”来插入图片。

2. 选择插入方式。

在弹出的对话框中，选择“图片”选项以插入图片。

3. 定位图片文件。

点击“浏览”按钮，选择要插入的图片文件。CAD支持多种图片格式，如JPEG、PNG、BMP等。选择图片后，点击“打开”按钮。

4. 调整图片尺寸。

在插入图片之前，CAD会先弹出一个框，通过该框可以调整插入图片的尺寸。可以手动输入具体数值，也可以通过鼠标拖动边缘来调整尺寸。当尺寸确定后，点击“确定”按钮。

5. 插入图片。 在调整尺寸后，选择插入方式，点击“确定”按钮，即可将图片插入到CAD中。

6. 调整图片位置。

默认情况下，插入的图片会按照鼠标点击处进行插入。如果希望调整图片的位置，可以使用CAD中的移动命令（移动命令的快捷键为“m”）。选择图片并按照需要的位置进行移动即可。

二、添加超链接技巧

1. 选择要添加超链接的对象。

在CAD中，可以为线段、多边形、文本等对象添加超链接。首先，选中要添加超链接的对象。

2. 在CAD命令行中输入“hyperlink”命令。

输入“hyperlink”命令后，CAD会提示选择对象。再次选择之前选中的对象。

3. 设置超链接属性。

在弹出的对话框中，可以设置超链接的属性。包括链接的类型（文件或网页）、路径（文件路径或网页地址）以及链接的描述（可选）。根据需要填写相应的信息，并点击“确定”按钮。

4. 测试超链接。 完成超链接的添加后，可以测试超链接是否有效。选中添加超链接的对象，在CAD命令行中输入“hyperlinkedit”命令，点击链接描述即可打开对应的文件或网页。
