CAD三维实体图
- 格式：ppt
- 大小：8.97 MB
- 文档页数：74
下载文档原格式
合集下载
cad怎么在二维视图中画三维图
cad怎么在二维视图中画三维图
有时候想画出三维图形的效果并不需要去三维空间中建模，可以在二维空间中画出来三维图形的效果。
不知道怎么操作的朋友，快跟小编一起来学习cad在二维视图中画三维图的方法吧。
cad在二维视图中画三维图的方法
打开CAD。
右击捕捉，然后左击选择设置，打开草图设置。
在草图设置的捕捉类型选项选择等轴测捕捉，并确定
打开正交(已打开可忽略)，如下图
左击一下直线按钮，或者输入快捷键l,即line命令。
先画长400，用F5快捷键切换到等轴测平面左，并输入400，即长方体的长，按回车键确认
然后，正交向上输入500，即长方体的高，同样按回车确认。
沿着左方输入400，完后回车
然后向下输入500回车。
或者直接捕捉端点直接左键点击端点。
按回车确认，这样长方体的左侧面就画完了。
按F5，切换到右侧面，重复类似5,6,7,8步骤画右侧面
完成右侧面后，再F5切换到上侧面，同理完成上侧面。
用对齐的方式标注长宽高。
CAD二次开发三维-第二章-建立三维实体模型
切割命令
Байду номын сангаас
AutoCAD高级应用技术 土木工程学院 李进 张琪玮
与实体剖切的操作过程类似，可以定义一 个与实体相交的平面，AutoCAD 可以用 切割命令在该平面上创建实体的截面，该 截面用面域对象表示。 切割命令：section
用布尔运算 构造组合体
布尔运算
AutoCAD高级应用技术 土木工程学院 李进 张琪玮
实体模型
实体模型是三维模型中最高级的 一种，它包含了线、面、体的全 部信息 与线框对象和曲面对象相比，实 体对象不仅包括对象的边界和表 面，还包括对象的体积，因此具 有质量、体积和质心等质量特性。
AutoCAD高级应用技术 土木工程学院 李进 张琪玮
使用实体对象构建模型比线框和曲面对象更为容易，而且 信息完整，歧义最少。 此外，还可以通过AutoCAD 输出实体模型的数据提供给计 算机辅助制造程序使用或进行有限元分析。
设置图形界限 绘制基本图形 用圆角命令画圆角 修剪直线 生成面域 拉伸面域生成实体
AutoCAD高级应用技术 土木工程学院 李进 张琪玮
两圆垂直圆心距920
拉伸高度30
画拉伸实体
实例演示（二）
绘制墙体的内角线 绘制过程
设置图形界限300*200 设置用户坐标系 绘制基本图形 生成面域 拉伸面域生成实体
辅助线
园柱半径40,高度足够长,球体半经100, 两实体重心重合
实例演示
通过交运算建立带 圆顶的圆柱体
绘制如图所示的圆形截面掉灯拉杆 绘制过程
注意：1、拉伸路径如果是二维样条曲线及二维多段线或其拟合曲线 可直接拉伸，如果是多段线和直线段混合构成的路径着需要将直线 转换为多段线对象并合并，对于三维多段线和样条曲线一般不可作 为拉伸路径但可以修改其为二维对象后再作为路径使用，修改方法 是先选择要修改的多段线或样条曲线，修改其控制点Z坐标为0即可。 2、在绘制路径时一定要在当前xy平面内，绘制完成后，如果改变了 ucs就不可以再使用夹点编辑修改控制点位置，否则将是二维多段线 修改为三维对象，因此不能作为路径使用。 3、样条曲线作为路径时，起点切向与拉伸面角度不得小于30度。
Байду номын сангаас
AutoCAD高级应用技术 土木工程学院 李进 张琪玮
与实体剖切的操作过程类似，可以定义一 个与实体相交的平面，AutoCAD 可以用 切割命令在该平面上创建实体的截面，该 截面用面域对象表示。 切割命令：section
用布尔运算 构造组合体
布尔运算
AutoCAD高级应用技术 土木工程学院 李进 张琪玮
实体模型
实体模型是三维模型中最高级的 一种，它包含了线、面、体的全 部信息 与线框对象和曲面对象相比，实 体对象不仅包括对象的边界和表 面，还包括对象的体积，因此具 有质量、体积和质心等质量特性。
AutoCAD高级应用技术 土木工程学院 李进 张琪玮
使用实体对象构建模型比线框和曲面对象更为容易，而且 信息完整，歧义最少。 此外，还可以通过AutoCAD 输出实体模型的数据提供给计 算机辅助制造程序使用或进行有限元分析。
设置图形界限 绘制基本图形 用圆角命令画圆角 修剪直线 生成面域 拉伸面域生成实体
AutoCAD高级应用技术 土木工程学院 李进 张琪玮
两圆垂直圆心距920
拉伸高度30
画拉伸实体
实例演示（二）
绘制墙体的内角线 绘制过程
设置图形界限300*200 设置用户坐标系 绘制基本图形 生成面域 拉伸面域生成实体
辅助线
园柱半径40,高度足够长,球体半经100, 两实体重心重合
实例演示
通过交运算建立带 圆顶的圆柱体
绘制如图所示的圆形截面掉灯拉杆 绘制过程
注意：1、拉伸路径如果是二维样条曲线及二维多段线或其拟合曲线 可直接拉伸，如果是多段线和直线段混合构成的路径着需要将直线 转换为多段线对象并合并，对于三维多段线和样条曲线一般不可作 为拉伸路径但可以修改其为二维对象后再作为路径使用，修改方法 是先选择要修改的多段线或样条曲线，修改其控制点Z坐标为0即可。 2、在绘制路径时一定要在当前xy平面内，绘制完成后，如果改变了 ucs就不可以再使用夹点编辑修改控制点位置，否则将是二维多段线 修改为三维对象，因此不能作为路径使用。 3、样条曲线作为路径时，起点切向与拉伸面角度不得小于30度。
CAD2007三维图的绘制教程.
图2－1一、工字型的绘制步骤一：设置好绘图单位、绘图范围、线型、图层、颜色，打开捕捉功能。
从下拉菜单View →Display →UCSIcon →On 关闭坐标显示。
步骤二：根据图1所示尺寸绘制图形，得到如图1－1所示封闭图形。
步骤三：创建面域。
在命令栏Command ：输入Region ，用框选方式全部选中该图形，回车。
出现提示：1 loop extracted ，1 Region created ，表示形成了一个封闭图形，创建了一个面域。
步骤四：对该面域进行拉伸操作。
Draw →Solids →Extrude ，选中该面域的边框，回车。
在命令栏提示：Specify height of extrusion or [Path]：30，回车，再回车。
三维工字形实体就生成了。
步骤五：观察三维实体。
View →3D Views →SW Isometric ，再从View →Hide 进行消除隐藏线处理，观察，最后进行着色渲染，View →Shade →Gouraud Shaded ，如图1－2所示。
二、二维五角形到三维五角星的绘制步骤一：设置好绘图单位、绘图范围、线型、图层、颜色，打开捕捉功能。
步骤二：绘制一个矩形，以矩形中心为圆心，作一个圆及一个椭圆，修整直线。
步骤三：阵列直线，创建光线效果。
将直线段在360度范围内阵列72个，形成光线效果步骤。
步骤四：修整直线。
以椭圆为边界，将直线每隔一条修剪至椭圆；同时以矩形为边界，将矩形外的线条全部修剪至矩形；矩形内没修的剪线条延伸至矩形。
步骤五：绘制五角形。
在上图的旁边绘制一个圆，再绘制这个圆的内接正五边形。
将五边形的五个端点连成直线，修剪掉每边的中间部分就得到五角形。
步骤六：绘制五角星。
先用交叉窗口选择的方法将五角形做成面域，再将其拉伸成高度为30、角度为30的五角星。
步骤七：移动图形。
将五角星移到步骤四所绘的图形中，删除绘图用到的辅助图形，如矩形、椭圆、大小圆、正五边形。
根据正等轴测图绘制三维实体图
根据正等轴测图绘制三维实体图
一、教学目的要求：
1、学会观察正等轴测图的三面。
2、学习制作边界。
3、掌握移动坐标原点的方法
4、掌握绘制圆柱体和长方体的方法
5、掌握并集和差集的使用
二、教学重难点：
1、学习制作边界。
2、掌握移动坐标原点的方法
教法：讲授法、演示法、案例教学法。
三、教学过程：
1、打开CAD，将视图转为西南等轴测，再转为俯视图
2、绘制矩形，第一点：0，0；第二点：36，25；将矩形分解，然
后做圆角，半径为8。
做两个。
3、做边界：视图-边界-拾取点。
选中图形确定。
4、将视图转回西南等轴测，用拉伸工具将平面图拉伸，高度为6。
5、新建原点：8，8，0。
绘制圆柱体：0，0，0；半径4。
高为6
6、修改-三维操作-三维镜像，选中圆柱体，捕捉三个中点确定就
可。
7、绘制上方的图形，新建原点：0，11，6
8、绘制长方体，第一点：0，0，0；第二点：20，6。
14
9、再新建原点：捕捉刚刚绘制好的长方体上方的面里边的中点，
然后就新X轴。
90度确定。
10、绘制圆柱体：0，0，0。
半径10。
高为6
11、绘制圆柱体：0，0，0。
半径5。
高为6
12、将大的圆柱体、小的长方体和底座并集，合并为一个实体。
再
做差集，从新的实体减去余下的三个小圆柱体。
总结：本课主要难点在于边界的绘制和坐标原点的移动及坐标轴的转动，我们通过反复练习来熟练掌握。
作业：绘制好后把本题上交。
Auto CAD绘制的三维图片
Auto CAD2010绘制汤匙
Auto CAD绘制的搪瓷锅
Auto CAD2004绘制花纹茶杯
Auto CAD绘制的网球
Auto CAD2004绘制网球拍
Auto CAD绘制的茶杯
Auto CAD绘制的香烟与茶
Auto CAD绘制的烟缸与烟
Auto CAD绘制的老八仙桌
Auto CAD印字笔筒
Auto CAD绘制的美工刀
Auto CAD绘制的螺丝刀
Auto CAD绘制的电水壶
Auto CAD绘制的花露水
Auto CAD绘制的灯笼
Auto CAD绘制的五星红旗
Auto CAD绘制的乒乓球拍
Auto CAD绘制的笔记本电脑
Auto CAD绘制的笔筒贴图2
Auto CAD绘制的笔筒贴图3
Auto CAD绘制的葡萄酒
Auto CAD绘制的酒杯
Auto CAD绘制的篮球
Auto CAD绘制的三维零件1
Auto CAD绘制的三维零件2
Auto CAD绘制的三维零件3
Auto CAD绘制的花露水
Auto CAD绘制的旅行杯
Auto CAD绘制的生锈的螺丝
Auto CAD绘制的一字螺丝刀
Auto CAD绘制的毛笔
Auto CAD绘制的玻璃茶几1
Auto CAD绘制的玻璃茶几2
Auto CAD绘制的菜刀
Auto CAD绘制的茶壶凹凸贴图1
Auto CAD绘制的茶壶透明贴图
Auto CAD绘制的茶几与茶壶
Auto CAD绘制的茶碗
Auto CAD绘制的茶叶罐与茶杯
Auto CAD绘制的除尘器
Auto CAD元宝
Auto CAD绘制月饼
CAD绘制三维实体基础 3 4
(a) 实体编辑工具栏：实体编辑自动检查: SOLIDCHECK=1输入实体编辑选项 [面(F)/边(E)/体(B)/放弃(U)/退出(X)] <退出>: _face输入面编辑选项[拉伸(E)/移动(M)/旋转(R)/偏移(O)/倾斜(T)/删除(D)/复制(C)/着色(L)/放弃(U)/退出(X)] <退出>: _extrude选择面或 [放弃(U)/删除(R)]:选择工字型实体右端面找到一个面。
选择面或 [放弃(U)/删除(R)/全部(ALL)]:指定拉伸高度或 [路径(P)]: p选择拉伸路径:在路径线上单击已开始实体校验。
已完成实体校验。
结果如图11-46（b）所示。
补充知识：1．命令选项中“指定拉伸高度”的使用方法同“拉伸”命令中的“指定拉伸高度”选项是相同的，这里不再赘述。
2．选择面时常常会把一些不需要的面选择上，此时应选择“删除”选项删除多选择的面。
编辑实体的面——移动面、旋转面、倾斜面(b)(b)(a)实体编辑工具栏：(b)实体编辑工具栏：实体编辑工具栏：实体编辑工具栏：实体编辑工具栏：实体编辑工具栏：实体编辑工具栏：（a）(b)实体编辑工具栏：提示、注意、技巧：实体编辑工具栏：（a）（b）（c）实体编辑工具栏：（a）（b）图11-63清除3．检察三维实体验证三维实体对象是否为有效的ShapeManager 实体。
实体编辑综合训练任务：创建图11-64(b)所示实体模型。
目的：通过绘制此图形，掌握创建复杂实体模型的方法。
绘图步骤分解：（a）（b）图11-64箱体1．新建一张图设置实体层和辅助线层。
并将实体层设置为当前层。
将视图方向调整到西南等轴测方向。
2．创建长方体调用长方体命令，绘制长120，宽80，高60的长方体。
3．圆角调用圆角命令，以8为半径，对四条垂直棱边倒圆角，结果如图11-65所示。
4．创建内腔（1）抽壳调用抽壳命令：命令: _solidedit实体编辑自动检查: SOLIDCHECK=1输入实体编辑选项 [面(F)/边(E)/体(B)/放弃(U)/退出(X)] <退出>: _body输入体编辑选项[压印(I)/分割实体(P)/抽壳(S)/清除(L)/检查(C)/放弃(U)/退出(X)] <退出>: _shell 选择三维实体:在三维实体上单击删除面或 [放弃(U)/添加(A)/全部(ALL)]:选择上表面找到一个面，已删除 1 个。
CAD绘制三维实体教程+例题
CAD 绘制三维实体基础1、三维模型的分类及三维坐标系；2、三维图形的察看方法；3、创立基本三维实体；4、由二维对象生成三维实体；5、编写实体、实体的面和边；1、成立用户坐标系；2、编写第一版三维实体。
讲解 8学时上机 8学时总计 16 学时AutoCAD除拥有强盛的二维绘图功能外，还具备基本的三维造型能力。
若物体并没有复杂的表面曲面及多变的空间结构关系，则使用AutoCAD能够很方便地成立物体的三维模型。
本章我们将介绍AutoCAD三维绘图的基本知识。
三维几何模型分类在 AutoCAD中，用户能够创立 3 种种类的三维模型：线框模型、表面模型及实体模型。
这 3 种模型在计算机上的显示方式是同样的，即以线架结构显示出来，但用户可用特定数令使表面模型及实体模型的真切性表现出来。
线框模型 (Wireframe Model)线框模型是一种轮廓模型，它是用线（ 3D空间的直线及曲线）表达三维立体，不包括面及体的信息。
不可以使该模型消隐或着色。
又因为其不含有体的数据，用户也不可以获得对象的质量、重心、体积、惯性矩等物理特征，不可以进行布尔运算。
图 11-1 显示了立体的线框模型，在消隐模式下也看到后边的线。
但线框模型结构简单，易于绘制。
表面模型（ Surface Model）表面模型是用物体的表面表示物体。
表面模型拥有面及三维立体界限信息。
表面不透明，能遮挡光芒，因此表面模型能够被衬着及消隐。
关于计算机协助加工，用户还能够依据部件的表面模型形成完好的加工信息。
可是不可以进行布尔运算。
如图 11-2 所示是两个表面模型的消隐成效，前方的薄片圆筒遮住了后边长方体的一部分。
图 11-1线框模型图 11-2表面模型实体模型实体模型拥有线、表面、体的所有信息。
关于此类模型，能够划分对象的内部及外面，能够对它进行打孔、切槽和增添资料等布尔运算，对实体装置进行干预检查，剖析模型的质量特征，如质心、体积和惯性矩。
关于计算机协助加工，用户还可利用实体模型的数据生成数控加工代码，进行数控刀具轨迹仿真加工等。
CAD轴测图与三维绘图
二维图形拉伸成实体
在AutoCAD中，选择“绘图”|“实体”|“拉伸”命 令(EXTRUDE)，可以将2D对象沿Z轴或某个方向拉伸成实 体。拉伸对象被称为断面，可以是任何2D封闭多段线、 圆、椭圆、封闭样条曲线和面域。
将二维图形旋转成实体
在AutoCAD中，可以使用“绘图”|“实 体”|“旋转”命令，将二维对象绕某一轴旋转生成 实体。用于旋转的二维对象可以是封闭多段线、多边 形、圆、椭圆、封闭样条曲线、圆环及封闭区域。
三维坐标系
(a) UCS为WCS的图标 三维坐标系图标
(b） UCS图标
建立三维用户坐标系 1. 功能 2. 调用 菜单：工具(T)→命名UCS(U) 命令行：UCS
UCS工具栏
设立视图观测点
视点是指观察图形的方向。例如，绘制正方体 时，如果使用平面坐标系即Z轴垂直于屏幕，此时仅 能看到物体在XY平面上的投影。如果调整视点至当 前坐标系的左上方，将看到一个三维物体 。
等轴面的切换方法： F5或CTRL+E依次切换左、上、右三个面。
左面时的鼠标指针
上面时的鼠标指针
右面时的鼠标指针
【例】绘制如图所示的轴测图
•开启正交、对象捕捉模式 •分别绘制左平面、上平面和右平面图形 •画直线。（平行线不能用偏移命令） •画圆。必须启用椭圆命令/等轴测圆(I)
•在轴测图中书写文本:
选择“绘图”|“曲面”|“平移曲面”命令 (RULESURF) 。平移曲面的分段数由系统变量SURFTAB1 确定。
创建的平移曲面
创建实体模型
“实体”子菜单 “实体”工具栏
通过二维图形创建实体
在AutoCAD中，通过拉伸二维轮廓曲线或者将二维曲线绕指定轴旋 转，可以创建出三维实体 。
CAD三维实体的旋转和缩放操作详解
CAD三维实体的旋转和缩放操作详解在CAD软件中，旋转和缩放是设计和编辑三维实体的常见操作。
它们可以帮助我们实现精确的模型调整和构造。
本文将详细介绍CAD三维实体的旋转和缩放操作，并给出一些实用的技巧。
1. 旋转操作在CAD软件中，旋转实体有两种常见的方法：基于一个点旋转和基于一个轴旋转。
基于一个点旋转:首先，选择待旋转的实体。
然后，输入“旋转”命令并按回车。
在弹出的对话框中，指定旋转的基点，这个基点决定了旋转的中心。
接下来，定义旋转角度，可以通过指定角度值或通过拖动鼠标来旋转实体。
最后，按下回车键确认旋转。
基于一个轴旋转:选择待旋转的实体，并输入“转轴”命令。
然后，指定旋转轴线，这个轴线可以是直线、圆弧、或在线段中。
接下来，定义旋转的角度，同样可以通过指定值或拖动鼠标来完成旋转。
最后，按回车键确认旋转。
2. 缩放操作CAD软件中的缩放操作可以调整三维实体的大小。
与旋转类似，缩放也有几种方法可供选择。
等比例缩放:首先，选择待缩放的实体，并输入“缩放”命令。
在弹出的对话框中，指定基点，它决定了缩放的中心。
然后，输入缩放因子，这个因子表示实体的缩放比例。
比如，输入1.5表示将实体放大到原来的1.5倍大小。
最后，按回车键确认缩放。
非等比例缩放:同样，选择待缩放的实体并输入“缩放”命令。
在对话框中，指定基点和缩放因子。
接下来，在命令行中输入“N”并按回车键，表示进入非等比例缩放模式。
然后，按下回车键，选择想要缩放的方向。
最后，根据需要输入缩放因子来完成缩放操作。
3. 旋转和缩放的技巧- 对于旋转操作，可以使用“3DROT”命令来进行三维旋转。
通过选择两个点，CAD会根据这两个点的位置自动计算旋转轴。
这个功能可以帮助我们更快速地进行旋转操作。
- 在进行缩放操作时，可以使用的命令还有“STRETCH”和“SCALE”。
这些命令不仅可以缩放实体，还可以同时移动它们的特定部分。
比如，可以通过选择某些面或边来进行局部缩放，从而使模型更加灵活。
CAD三维制图(初级入门)
图15
在执行命令 过程中，要求输 入角度时，如果 角度值为正数， 则逆时针旋转， 如果角度值为负 数，则顺时针旋 转。
图16
执行REVSURF命令后，每 次只能选择一个要旋转的对象 与一个作为旋转轴的对象，要 旋转的对象可以是圆、圆弧、 直线、多段线等二维对象，但 只有直线和未闭合的多段线才 能作为旋转轴，如果选取的旋 转轴是有转折顶点的多段线， 则系统自动将多段线两端点的 连线作为旋转轴线。
绘制与编辑三维表面模型
课前导读 课堂讲解 上机实战 课后练习
课前导读
基础知识 重点知识 提高知识
基础知识
各种常用表面模型 的绘制方法、着色与消 隐处理三维对象。
重点知识
编辑三维对象的常 见操作，包括三维阵列、 三维镜像、三维旋转和 在三维空间对齐两个三 维对象的方法。
提高知识
创建特殊三维 的曲面，包括绘制 多边形网格、旋转 曲面、平移曲面、 直纹曲面和边界曲 面。
图13
在球表面、圆锥表面、圆环 表面等曲面的默认经线与纬线数 目可以进行设置，设置方法为： 选择[工具][选项]菜单命令，打 开“选项”对话框，单击“显示” 选项卡，在“显示精度”栏的 “每条多段线曲线的线段数”文 本框中输入所需的数值，然后单 击 按钮关闭对话框即可。
绘制三维网格
创建三维网格命令主要有如下几种调用方法：
平移曲面
旋转平移曲面可以将一个对象沿指定的矢量方向 进行拉伸，从而得到三维表面模型。平移曲面命令主 要有如下几种方法：
选择[绘图][曲面][平移曲面]菜单命令。 单击“曲面”工具栏中的 按钮。 在命令行中执行TABSURF命令。
平移曲面时，被拉伸的轮廓曲线可以是直线、圆弧、 圆和多段线，但指定拉伸方向的线型必须是直线和未 闭合的多段线，若拉伸向量线选取的是多段线，则拉 伸方向为两端点间的连线，拉伸的长度是所选直线或 多段线两端点之间的长度。但需注意的是，拉伸向量 线与被拉伸的对象不能位于同一平面上，否则无法进 行拉伸。
CAD三维建模教程(详细)
活棋 动盘 中井 心职 牛工 腿文
化
鄂尔多斯体育场—利用插件空管PPP
三维制图（前期设置与二维一致)，主要是建模， 而建模前首先要熟悉的就是以下几点: （1）、等轴测视图； （2）、实体创建，包括实体编辑； （3）、熟练应用坐标系统； （4）、一般尽量选用东北等轴测视图。
第一部分: 主要命令 第二部分: 辅助命令 第三部分: 其他命令
二维线框 三维线框 三维隐藏 真实 概念
在AutoCAD 2008中, 选择“视图”|“视觉样 式”|“视觉样式管理器”命令, 打开“视觉样式 管理器”选项板, 可以对视觉样式进行管理 。
使用“视图”|“视觉样式”命令中的子命令 为对象应用视觉样式时, 并不能执行产生亮 显、移动光源或添加光源的操作。要更全面 地控制光源, 必须使用渲染, 可以使用“视 图”|“渲染”命令中的子命令或“渲染”工具栏 实现 。
围，回车后点选要减除的部分。
3.柱顶板、连接板及牛腿建模。 主要应用拉伸ext、差集、并集、切割sl、复制、 UCS、倒角命令。注意要点: 牛腿上、下翼缘板可 用PL画出外轮廓线，再应用拉伸命令即可；切割 命令要在平面图中使用才有效。建牛腿腹板时需 要进行坐标转换即UCS，因为CAD中只能在XY平 面内作图。
原图
拉
移动
伸
偏移
删
倾
除
斜
旋
着
转
色
复 制 面
在AutoCAD中, 使用“标注”菜单中的命令或“标 注”工具栏中的标注工具, 不仅可以标注二维对象的 尺寸, 还可以标注三维对象的尺寸。由于所有的尺 寸标注都只能在当前坐标的XY平面中进行, 因此为 了准确标注三维对象中各部分的尺寸, 需要不断地 变换坐标系。
REV REVOLVE 旋转
化
鄂尔多斯体育场—利用插件空管PPP
三维制图（前期设置与二维一致)，主要是建模， 而建模前首先要熟悉的就是以下几点: （1）、等轴测视图； （2）、实体创建，包括实体编辑； （3）、熟练应用坐标系统； （4）、一般尽量选用东北等轴测视图。
第一部分: 主要命令 第二部分: 辅助命令 第三部分: 其他命令
二维线框 三维线框 三维隐藏 真实 概念
在AutoCAD 2008中, 选择“视图”|“视觉样 式”|“视觉样式管理器”命令, 打开“视觉样式 管理器”选项板, 可以对视觉样式进行管理 。
使用“视图”|“视觉样式”命令中的子命令 为对象应用视觉样式时, 并不能执行产生亮 显、移动光源或添加光源的操作。要更全面 地控制光源, 必须使用渲染, 可以使用“视 图”|“渲染”命令中的子命令或“渲染”工具栏 实现 。
围，回车后点选要减除的部分。
3.柱顶板、连接板及牛腿建模。 主要应用拉伸ext、差集、并集、切割sl、复制、 UCS、倒角命令。注意要点: 牛腿上、下翼缘板可 用PL画出外轮廓线，再应用拉伸命令即可；切割 命令要在平面图中使用才有效。建牛腿腹板时需 要进行坐标转换即UCS，因为CAD中只能在XY平 面内作图。
原图
拉
移动
伸
偏移
删
倾
除
斜
旋
着
转
色
复 制 面
在AutoCAD中, 使用“标注”菜单中的命令或“标 注”工具栏中的标注工具, 不仅可以标注二维对象的 尺寸, 还可以标注三维对象的尺寸。由于所有的尺 寸标注都只能在当前坐标的XY平面中进行, 因此为 了准确标注三维对象中各部分的尺寸, 需要不断地 变换坐标系。
REV REVOLVE 旋转
CAD三维图的绘制教程实例收集
图2－1一、工字型的绘制步骤一：设置好绘图单位、绘图范围、线型、图层、颜色，打开捕捉功能。
从下拉菜单View →Display →UCSIcon →On 关闭坐标显示。
步骤二：根据图1所示尺寸绘制图形，得到如图1－1所示封闭图形。
步骤三：创建面域。
在命令栏Command ：输入Region ，用框选方式全部选中该图形，回车。
出现提示：1 loop extracted ，1 Region created ，表示形成了一个封闭图形，创建了一个面域。
步骤四：对该面域进行拉伸操作。
Draw →Solids →Extrude ，选中该面域的边框，回车。
在命令栏提示：Specify height of extrusion or [Path]：30，回车，再回车。
三维工字形实体就生成了。
步骤五：观察三维实体。
View →3D Views →SW Isometric ，再从View →Hide 进行消除隐藏线处理，观察，最后进行着色渲染，View →Shade →Gouraud Shaded ，如图1－2所示。
二、二维五角形到三维五角星的绘制步骤一：设置好绘图单位、绘图范围、线型、图层、颜色，打开捕捉功能。
步骤二：绘制一个矩形，以矩形中心为圆心，作一个圆及一个椭圆，修整直线。
图1－1 平面图图1－2 三维效果图步骤三：阵列直线，创建光线效果。
将直线段在360度范围内阵列72个，形成光线效果步骤。
步骤四：修整直线。
以椭圆为边界，将直线每隔一条修剪至椭圆；同时以矩形为边界，将矩 形外的线条全部修剪至矩形；矩形内没修的剪线条延伸至矩形。
步骤五：绘制五角形。
在上图的旁边绘制一个圆，再绘制这个圆的内接正五边形。
将五边形的五个端点连成直线，修剪掉每边的中间部分就得到五角形。
步骤六：绘制五角星。
先用交叉窗口选择的方法将五角形做成面域，再将其拉伸成高度为30、角度为30的五角星。
步骤七：移动图形。
将五角星移到步骤四所绘的图形中，删除绘图用到的辅助图形，如矩形、椭圆、大小圆、正五边形。
cadcam训练图册(三维实体图形)
图2-5
5.利用“草图”工具和“拉伸”工具绘制如图2-6所示的图形。注意绘图时基准平面的选择。
图2-6
6.利用“草图”工具和“拉伸”工具绘制如图2-7所示的图形。注意绘图时筋板的绘制方法。
图2-7
7.利用“草图”工具和“拉伸”工具绘制如图2-8所示的图形。
图2-8
8.利用“草图”工具和“拉伸”工具绘制如图2-9所示的图形。绘图过程中注意基准平面的建立。
2.1
1.利用基本体素特征或“拉伸”工具绘制如图2-1和图2-2所示的图形。
图2-1图2-2
2.利用“草图”工具和“拉伸”工具绘制如图2-3所示的图形。
图2-3
3.利用“草图”工具和“拉伸”工具绘制如图2-4所示的图形。注意绘图过程中草图平面的选择以及布尔运算的运用。
图2-4
4.利用“草图”工具和“拉伸”工具绘制如图2-5所示的图形。注意绘图过程中草图平面的选择。
图2-44
图2-45
图2-46图2-47
图2-48
2.6.3
绘制台虎钳装配零件图，如图2-49～图2-57所示。
图2-49
图2-50
图2-51
图2-52
图2-53
图2-54
图2-55图2-56
图2-57
图2-19
6.利用“草图”工具和“拉伸”工具绘制如图2-20所示的图形。绘图时注意基准平面的建立。
图2-20
7.利用“草图”工具和“拉伸”工具绘制如图2-21所示的图形。绘图时注意基准平面的建立。
图2-21
8.利用“草图”工具和“拉伸”工具绘制如图2-22所示的图形。绘图时注意基准平面的建立。
图2-22
12.利用“草图”工具和“拉伸”工具绘制如图2-13所示的图形。绘图过程中注意筋板的绘制。
5.利用“草图”工具和“拉伸”工具绘制如图2-6所示的图形。注意绘图时基准平面的选择。
图2-6
6.利用“草图”工具和“拉伸”工具绘制如图2-7所示的图形。注意绘图时筋板的绘制方法。
图2-7
7.利用“草图”工具和“拉伸”工具绘制如图2-8所示的图形。
图2-8
8.利用“草图”工具和“拉伸”工具绘制如图2-9所示的图形。绘图过程中注意基准平面的建立。
2.1
1.利用基本体素特征或“拉伸”工具绘制如图2-1和图2-2所示的图形。
图2-1图2-2
2.利用“草图”工具和“拉伸”工具绘制如图2-3所示的图形。
图2-3
3.利用“草图”工具和“拉伸”工具绘制如图2-4所示的图形。注意绘图过程中草图平面的选择以及布尔运算的运用。
图2-4
4.利用“草图”工具和“拉伸”工具绘制如图2-5所示的图形。注意绘图过程中草图平面的选择。
图2-44
图2-45
图2-46图2-47
图2-48
2.6.3
绘制台虎钳装配零件图，如图2-49～图2-57所示。
图2-49
图2-50
图2-51
图2-52
图2-53
图2-54
图2-55图2-56
图2-57
图2-19
6.利用“草图”工具和“拉伸”工具绘制如图2-20所示的图形。绘图时注意基准平面的建立。
图2-20
7.利用“草图”工具和“拉伸”工具绘制如图2-21所示的图形。绘图时注意基准平面的建立。
图2-21
8.利用“草图”工具和“拉伸”工具绘制如图2-22所示的图形。绘图时注意基准平面的建立。
图2-22
12.利用“草图”工具和“拉伸”工具绘制如图2-13所示的图形。绘图过程中注意筋板的绘制。

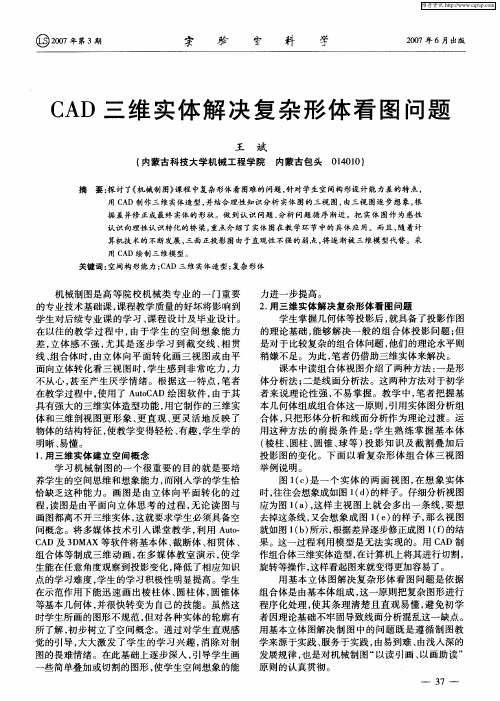

CAD三维实体解决复杂形体看图问题
认识 向理性认识转化的桥梁 ， 重点介 绍了实体 图在教 学环节 中的具体应用。而且 ， 随着计
算机 技 术的 不 断 发 展 ， 面 正投 影 图 由 于直 观 性 不 强 的 弱 点 ， 逐 渐 被 三 维模 型 代 替 。 采 三 将
用 ＣＡＤ绘 制 三 维 模 型 。
关 键 词 ： 间构 形 能 力 ； Ａ 空 Ｃ Ｄ三 维 实体 造 型 ； 杂 形 体 复
机 械制 图是高 等 院校 机 械 类 专业 的一 门重要 的专 业技 术基 础课 ， 程教 学质 量 的好 坏将影 响 到 课 学 生对后 续专 业课 的学 习 、 程设 计 及 毕业 设 计 。 课 在 以往 的教 学 过 程 中 ， 由于 学 生 的 空 间想 象 能 力 差 ， 体 感 不 强 ， 其 是 逐 步 学 习 到 截 交 线 、 贯 立 尤 相 线 、 合 体时 ， 组 由立 体 向平 面转 化 画三 视 图或 由平 面向立体 转化 看三 视 图 时 ， 学生 感 到 非 常 吃力 ， 力 不从 心 ， 至 产生 厌 学情 绪 。根 据这 一 特 点 ， 者 甚 笔 在教 学过 程 中 ， 用 了 Ａ ｔＣ Ｄ绘 图软 件 ， 使 ｕｏ Ａ 由于其 具 有强大 的三维 实体造 型功 能 ， 它制作 的三 维实 用 体 和三维 剖视 图更 形 象 、 直观 、 灵 活 地 反 映 了 更 更 物体 的结构 特征 ， 使教 学变得 轻松 、 有趣 ， 学生 学 的 明晰 、 易懂 。 １ 用 三维 实体 建 立空 间概念 ． 学 习机 械制 图的一 个 很重 要 的 目的就 是要 培 养学 生 的空 间思维 和想 象能力 ， 刚入学 的学 生恰 而 恰缺 乏这种 能力 。画 图是 由立 体 向平 面转 化 的过 程 ， 图是 由平 面 向立 体 思考 的过程 ， 读 无论 读 图与 画 图都 离不 开三维 实体 ， 这就要 求学 生必 须具备 空 间概 念 。将 多媒 体 技术 引 入 课 堂教 学 ， 利用 Ａ ｔ ｕｏ — Ｃ Ｄ及、 截 相 组合 体等制成 三 维 动 画 ， 多 媒 体教 室 演 示 ， 学 在 使 生能在 任意 角度观察 到 投影变化 ， 降低 了相 应知 识 点的学 习难度 ， 学生 的学 习积极性 明显 提 高 。学 生 在示 范作用下 能迅 速 画 出 棱柱 体 、 圆柱 体 ， 圆锥 体 等基本 几何体 ， 并很快 转 变为 自己的技 能 。虽然 这 时学生所 画 的图形不 规 范 ， 但对 各种 实体 的轮廓 有 所 了解 ， 步 树立 了空 间概 念 。通过对 学生 直观感 初 觉 的引 导 ， 大激 发 了学 生 的 学 习兴 趣 ， 除 对 制 大 消 图的畏 难情绪 。在此 基础上 逐 步深入 ， 引导 学生 画 些简单 叠加 或切割 的 图形 ， 学生空 间想 象 的能 使
cad怎样绘制三维图形
cad怎样绘制三维图形篇一：CAD三维图简单的绘制方法CAD三维图简单的绘制方法CAD绘制三维图只需要按下面几步骤操作就行了，下面以绘制长方体为例。
1. 先绘制一个二维长方体，设置好长宽；2. 在工具栏选择“绘图”→“建模”→“拉伸”→设置高度→按enter键→cad自动将矩形拉伸成长方体。
3. 选择“视图”→“三维视图”→“东南等轴测” →得到如下图形；4. 如果在矩形上面想再画个圆柱，则先点击“视图”→ “俯视图”→再用绘图工具绘制一个矩形；5. 在工具栏选择“绘图”→“建模”→“拉伸”→设置高度→按enter键→cad自动将矩形拉伸成立方体。
6. 选择“视图”→“三维视图”→“东南等轴测” →得到如下图形；7. 绘制好图后，选择“视图”→“动态观察”→“受约束的动态观察” →移动得到想要的侧视效果，保存，再打开图时则是下图效果。
如下图所示；继续组织两周一次的专题学习沙龙和互动式评课沙龙，结合教研活动的主题组织好教师学习、交流。
听展示课的教师对听课内容进行精心、系统的评点，写成评课稿，在两周一次的互动式教学研讨沙龙中进行交流、探讨。
与往年不同的是，在保证互动评课活动开展同时，不影响正常教学，本学期安排8次集体评课活动，其他评课通过qq群来交流、研讨。
指导思想以新一轮课程改革为抓手，更新教育理念，积极推进教学改革。
努力实现教学创新，改革教学和学习方式，提高课堂教学效益，促进学校的内涵性发展。
同时，以新课程理念为指导，在全面实施新课程过程中，加大教研、教改力度，深化教学方法和学习方式的研究。
正确处理改革与发展、创新与质量的关系，积极探索符合新课程理念的生物教学自如化教学方法和自主化学习方式。
本学期，我组将进一步确立以人为本的教育教学理论，把课程改革作为教学研究的中心工作，深入学习和研究新课程标准，积极、稳妥地实施和推进中学英语课程改革。
以新课程理念指导教研工作，加强课程改革，紧紧地围绕新课程实施过程出现的问题，寻求解决问题的方法和途径。
AutoCAD教程：设置视图solview和设置图形soldraw命令将三维实体转为三视图
AutoCAD教程：设置视图和设置图形命令将三维实体转为三视图2010-09-02 16:47:39 作者：shaonx 来源：中国教程网论坛本例为AutoCAD实例教程，今天我们将学习通过运用AutoCAD的“设置视图(solview)”、“设置图形(so ldraw)”命令将三维实体图转为三视图，希望能给朋友们带来帮助。
三维实体画好以后，可以观赏，也可以截成图片，固然漂亮、直观，但很多信息传递不到。
因此，只有把三维实体转成三视图，才是最实用的，可以反映三维实体的各个部位的详细信息。
而怎样才能将所画好的三维实体用三视图的形式表达出来，是很多绘图者比较头疼的事情。
在平面里参照三维实体一步步地画，固然可以画出，但既费时又费力，且往往容易遗漏很多信息。
那么，能否在AutoCAD中将三维实体直接转换成三视图呢？答案是肯定的。
下面我就详细介绍这样的操作——三维实体转三视图。
在转换的过程中，要用到2个命令——“设置视图(solview)”、“设置图形(soldraw)”，这2个命令在CAD的各个版本中都有，是通用的。
下面是“三维实体转三视图”的详细图解：1.要将二维实体用三视图来出图，首先要画好二维立体图。
第一步，不管是像现在这样的着色图……2.还是像现在这样的消隐图……3.都要转换到“二维线框”模式，原因是要显示所有线条，包括因阻挡但实际存在的线条，以备以后有用。
4.在正式转三视图之前，先把出图的纸张格式定好，包括纸张横式/竖式，是否黑白打印……5.打印设备设置6.打印布局设置7.点击“设置视图”命令，或在命令行中输入solview,这个命令在布局里创建每个视图放置可见线和隐藏经线的图层（设置视图命令）8.界面自动转到而已窗口，删除自动生成的布局。
方法：点击外围的框线，实线变虚，Delete就删除了，点击Esc键，退出刚才的命令。
9.界面变成了完全的空白，再点击“设置视图”按钮，这回是正式开始设置视图了。
