物理透镜及其应用解题技巧讲解及练习题(含答案)及解析

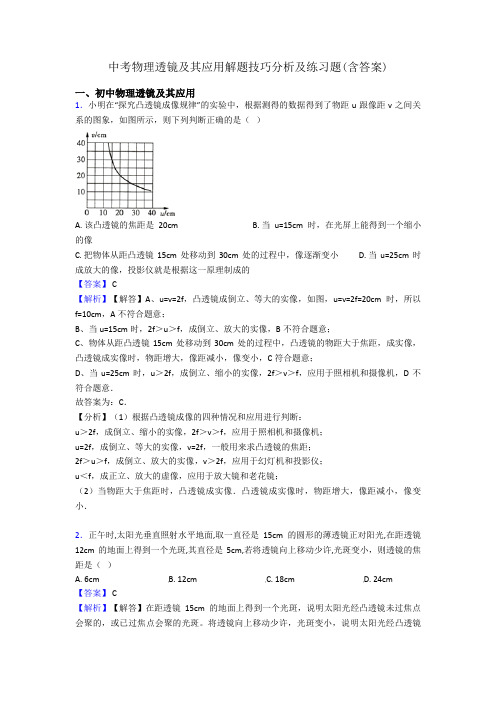

中考物理透镜及其应用解题技巧分析及练习题(含答案)一、初中物理透镜及其应用1．小明在“探究凸透镜成像规律”的实验中，根据测得的数据得到了物距u跟像距v之间关系的图象，如图所示，则下列判断正确的是（）A. 该凸透镜的焦距是20cmB. 当u=15cm时，在光屏上能得到一个缩小的像C. 把物体从距凸透镜15cm处移动到30cm处的过程中，像逐渐变小D. 当u=25cm时成放大的像，投影仪就是根据这一原理制成的【答案】 C【解析】【解答】A、u=v=2f，凸透镜成倒立、等大的实像，如图，u=v=2f=20cm 时，所以f=10cm，A不符合题意；B、当u=15cm时，2f＞u＞f，成倒立、放大的实像，B不符合题意；C、物体从距凸透镜15cm处移动到30cm处的过程中，凸透镜的物距大于焦距，成实像，凸透镜成实像时，物距增大，像距减小，像变小，C符合题意；D、当u=25cm时，u＞2f，成倒立、缩小的实像，2f＞v＞f，应用于照相机和摄像机，D不符合题意．故答案为：C．【分析】（1）根据凸透镜成像的四种情况和应用进行判断：u＞2f，成倒立、缩小的实像，2f＞v＞f，应用于照相机和摄像机；u=2f，成倒立、等大的实像，v=2f，一般用来求凸透镜的焦距；2f＞u＞f，成倒立、放大的实像，v＞2f，应用于幻灯机和投影仪；u＜f，成正立、放大的虚像，应用于放大镜和老花镜；（2）当物距大于焦距时，凸透镜成实像．凸透镜成实像时，物距增大，像距减小，像变小．2．正午时,太阳光垂直照射水平地面,取一直径是15cm的圆形的薄透镜正对阳光,在距透镜12cm的地面上得到一个光斑,其直径是5cm,若将透镜向上移动少许,光斑变小，则透镜的焦距是（）A. 6cmB. 12cmC. 18cmD. 24cm【答案】 C【解析】【解答】在距透镜15cm的地面上得到一个光斑，说明太阳光经凸透镜未过焦点会聚的，或已过焦点会聚的光斑。

将透镜向上移动少许，光斑变小，说明太阳光经凸透镜是没过焦点会聚的光斑。

初中物理透镜及其应用常见题型及答题技巧及练习题(含答案)含解析一、初中物理透镜及其应用1．探究凸透镜成像的规律时，光屏上得到一个倒立、缩小的烛焰像，将蜡烛向凸透镜移近一倍焦距的距离．下列烛焰成像情况，不可能出现的是（）A. 缩小的实像B. 等大的实像C. 放大的实像D. 放大的虚像【答案】D【解析】【解答】解：由题意知，烛焰在屏上成一缩小实像，所以此时蜡烛在凸透镜的2f 之外，即u＞2f；当将蜡烛向凸透镜移近一倍焦距的距离．则此时u＞f，那么有可能是2f ＞u＞f，则成倒立放大的实像；也可能是u=2f，则成等大的实像；也可能是u＞2f，则成缩小的实像，所以只有u＜f，成正立、放大的虚像不可能出现．故选D．【分析】要解决此题，需要掌握凸透镜成像的规律．凸透镜成像规律：物距小于焦距成正立放大虚像．物距大于一倍焦距小于二倍焦距成倒立放大实像，像距大于二倍焦距．物距等于二倍焦距成倒立等大实像，像距等于二倍焦距．物距大于二倍焦距成倒立缩小实像，像距大于一倍焦距小于二倍焦距．2．如图所示是被课本反射的光经小洪同学眼睛的晶状体折射的情况，则该同学是（）A. 近视眼，需要用凹透镜矫正B. 近视眼，需要用凸透镜矫正C. 远视眼，需要用凹透镜矫正D. 远视眼，需要用凸透镜矫正【答案】 D【解析】【解答】由图可知，一束来自远处物体的光经某同学眼睛的角膜和晶状体折射后所成的像落在视网膜之后，说明该同学患的是远视眼，远视眼看近处的物体，像成在视网膜的后方，用凸透镜矫正，光线会聚能力增强，使成像靠前落在视网膜上，能看清物体。

故答案为： D。

【分析】近视眼看不清远处的景物，需要配戴凹透镜；远视眼看不清近处的景物，需要配戴凸透镜（凸透镜对光线有会聚作用，凹透镜对光线有发散作用）.3．下列说法中正确的是（）A. 投影仪的镜头是凹透镜B. 照相机的镜头是凹透镜C. 远视眼镜的镜片是凸透镜D. 近视眼镜的镜片是凸透镜【答案】 C【解析】【解答】A投影仪的镜头是凸透镜，其是利用物体在1倍和2倍焦距之间，像成在另一侧的2倍焦距以外，成倒立放大实像的原理制作的，A不符合题意；B. 照相机的镜头是凸透镜，其是利用物体在2倍焦距以外，像成在另一侧的1倍焦距和2倍焦距之间，成倒立缩小实像的原理制作的，B不符合题意；C. 远视眼是由于晶状体太薄或眼球的前后方向太短，像成在视网膜的后方，故用凸透镜来矫正，C符合题意；D. 近视眼是由于晶状体太厚或眼球的前后方向太长，导致像成在视网膜的前方，故用凹透镜来矫正，D不符合题意.故答案为：C.【分析】投影仪、照相机的晶体是凸透镜，远视眼镜是凸透镜，近视眼镜是凹透镜.4．用普通照相机拍照时，要按被照物体距相机镜头的远近进行“调焦”，使用起来不太便捷．有一种“傻瓜”相机，只要把想拍摄的景物全部纳入取景器内，不论远处还是近处的物体，在照片上都比较清晰，从而使拍照的过程变得十分快捷．这种“傻瓜”相机不用“调焦”的奥秘是（）A. 采用了长焦距的镜头，使远近不同的物体成像的位置相差不大B. 采用了短焦距的镜头，使远近不同的物体成像的位置相差不大C. 采用了长焦距的镜头，使远近不同的物体成像的位置相同D. 采用了短焦距的镜头，使远近不同的物体成像的位置相同【答案】 B【解析】【解答】当物距大于凸透镜的2倍焦距时能成倒立、缩小的实像，所成的像在凸透镜后的1倍焦距与2倍焦距之间，这是胶片的位置，如果用短焦距镜头，其焦距本身就很小，像的位置变化不大，当用这种傻瓜照相机照相时，如果物体到相机镜头距离发生改变时，像距的变化范围很小，像的位置变化不大，可以认为能成近似清晰的像，故答案为：B。

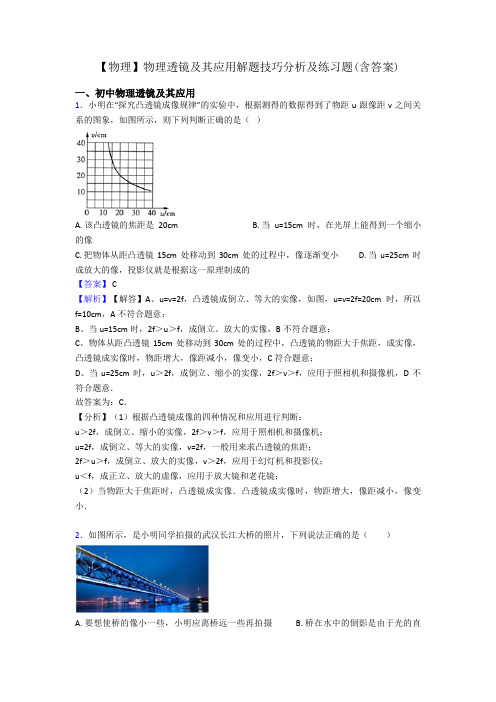

【物理】物理透镜及其应用解题技巧分析及练习题(含答案)一、初中物理透镜及其应用1．小明在“探究凸透镜成像规律”的实验中，根据测得的数据得到了物距u跟像距v之间关系的图象，如图所示，则下列判断正确的是（）A. 该凸透镜的焦距是20cmB. 当u=15cm时，在光屏上能得到一个缩小的像C. 把物体从距凸透镜15cm处移动到30cm处的过程中，像逐渐变小D. 当u=25cm时成放大的像，投影仪就是根据这一原理制成的【答案】 C【解析】【解答】A、u=v=2f，凸透镜成倒立、等大的实像，如图，u=v=2f=20cm 时，所以f=10cm，A不符合题意；B、当u=15cm时，2f＞u＞f，成倒立、放大的实像，B不符合题意；C、物体从距凸透镜15cm处移动到30cm处的过程中，凸透镜的物距大于焦距，成实像，凸透镜成实像时，物距增大，像距减小，像变小，C符合题意；D、当u=25cm时，u＞2f，成倒立、缩小的实像，2f＞v＞f，应用于照相机和摄像机，D不符合题意．故答案为：C．【分析】（1）根据凸透镜成像的四种情况和应用进行判断：u＞2f，成倒立、缩小的实像，2f＞v＞f，应用于照相机和摄像机；u=2f，成倒立、等大的实像，v=2f，一般用来求凸透镜的焦距；2f＞u＞f，成倒立、放大的实像，v＞2f，应用于幻灯机和投影仪；u＜f，成正立、放大的虚像，应用于放大镜和老花镜；（2）当物距大于焦距时，凸透镜成实像．凸透镜成实像时，物距增大，像距减小，像变小．2．如图所示，是小明同学拍摄的武汉长江大桥的照片，下列说法正确的是（）A. 要想使桥的像小一些，小明应离桥远一些再拍摄B. 桥在水中的倒影是由于光的直线传播形成的C. 桥在水中的倒影是由于光的折射形成的D. 拍摄时底片上的像是倒立放大的实像【答案】A【解析】【解答】A. 要使底片上桥的像变小，物距要增大，所以马亮离桥要远一些。

A符合题意。

B. 桥在水中的倒影是由于光的反射形成的。

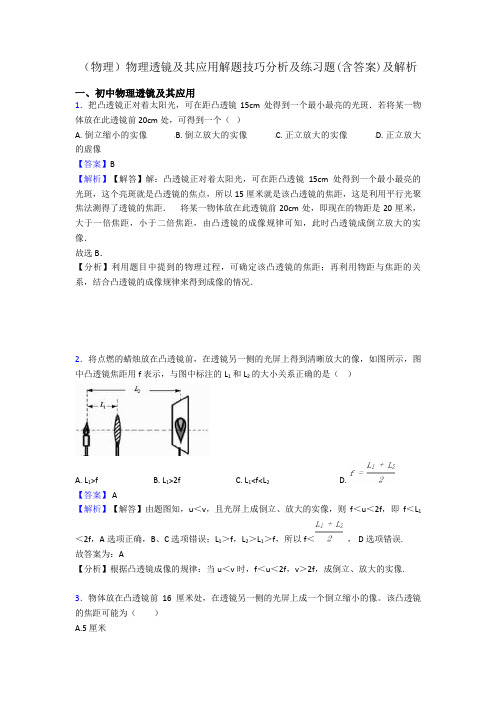

（物理）物理透镜及其应用解题技巧分析及练习题(含答案)及解析一、初中物理透镜及其应用1．把凸透镜正对着太阳光，可在距凸透镜15cm处得到一个最小最亮的光斑．若将某一物体放在此透镜前20cm处，可得到一个（）A. 倒立缩小的实像B. 倒立放大的实像C. 正立放大的实像D. 正立放大的虚像【答案】B【解析】【解答】解：凸透镜正对着太阳光，可在距凸透镜15cm处得到一个最小最亮的光斑，这个亮斑就是凸透镜的焦点，所以15厘米就是该凸透镜的焦距，这是利用平行光聚焦法测得了透镜的焦距．将某一物体放在此透镜前20cm处，即现在的物距是20厘米，大于一倍焦距，小于二倍焦距，由凸透镜的成像规律可知，此时凸透镜成倒立放大的实像．故选B．【分析】利用题目中提到的物理过程，可确定该凸透镜的焦距；再利用物距与焦距的关系，结合凸透镜的成像规律来得到成像的情况．2．将点燃的蜡烛放在凸透镜前，在透镜另一侧的光屏上得到清晰放大的像，如图所示，图中凸透镜焦距用f表示，与图中标注的L1和L2的大小关系正确的是（）A. L1>fB. L1>2fC. L1<f<L2D.【答案】 A【解析】【解答】由题图知，u＜v，且光屏上成倒立、放大的实像，则f＜u＜2f，即f＜L1＜2f，A选项正确，B、C选项错误；L1＞f，L2＞L1＞f，所以f＜， D选项错误.故答案为：A【分析】根据凸透镜成像的规律：当u＜v时，f＜u＜2f，v＞2f，成倒立、放大的实像.3．物体放在凸透镜前16厘米处，在透镜另一侧的光屏上成一个倒立缩小的像。

该凸透镜的焦距可能为（）A.5 厘米B.8 厘米C.10 厘米D.20 厘米【答案】A【解析】【解答】解：物体放在凸透镜前16厘米处，在透镜另一侧的光屏上成一个倒立缩小的像，即：u＝16cm＞2f，解得f＜8cm，分析四个选项，其中的5cm符合题意。

故答案为：A。

【分析】物体位置像的位置像的大小像的性质应用举例u>2f f< v <2f像、物异侧缩小倒立实像照像机u=2f v =2f像、物异侧等大倒立实像测焦距f<u<2f v >2f像、物异侧放大倒立实像幻灯机投影仪43.物体置于距凸透镜的焦点10厘米处，在透镜另一侧光屏上成一个放大的像。

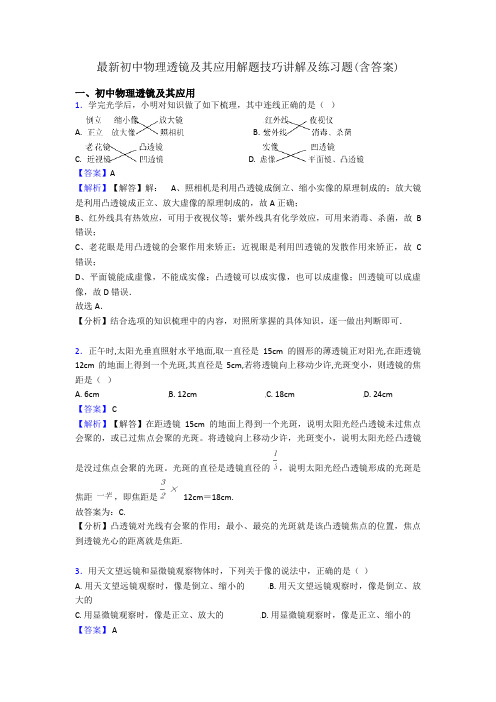

最新初中物理透镜及其应用解题技巧讲解及练习题(含答案)一、初中物理透镜及其应用1．学完光学后，小明对知识做了如下梳理，其中连线正确的是（）A. B.C. D.【答案】A【解析】【解答】解：A、照相机是利用凸透镜成倒立、缩小实像的原理制成的；放大镜是利用凸透镜成正立、放大虚像的原理制成的，故A正确；B、红外线具有热效应，可用于夜视仪等；紫外线具有化学效应，可用来消毒、杀菌，故B 错误；C、老花眼是用凸透镜的会聚作用来矫正；近视眼是利用凹透镜的发散作用来矫正，故C 错误；D、平面镜能成虚像，不能成实像；凸透镜可以成实像，也可以成虚像；凹透镜可以成虚像，故D错误．故选A．【分析】结合选项的知识梳理中的内容，对照所掌握的具体知识，逐一做出判断即可．2．正午时,太阳光垂直照射水平地面,取一直径是15cm的圆形的薄透镜正对阳光,在距透镜12cm的地面上得到一个光斑,其直径是5cm,若将透镜向上移动少许,光斑变小，则透镜的焦距是（）A. 6cmB. 12cmC. 18cmD. 24cm【答案】 C【解析】【解答】在距透镜15cm的地面上得到一个光斑，说明太阳光经凸透镜未过焦点会聚的，或已过焦点会聚的光斑。

将透镜向上移动少许，光斑变小，说明太阳光经凸透镜是没过焦点会聚的光斑。

光斑的直径是透镜直径的，说明太阳光经凸透镜形成的光斑是焦距，即焦距是 12cm＝18cm.故答案为：C.【分析】凸透镜对光线有会聚的作用；最小、最亮的光斑就是该凸透镜焦点的位置，焦点到透镜光心的距离就是焦距.3．用天文望远镜和显微镜观察物体时，下列关于像的说法中，正确的是（）A. 用天文望远镜观察时，像是倒立、缩小的B. 用天文望远镜观察时，像是倒立、放大的C. 用显微镜观察时，像是正立、放大的D. 用显微镜观察时，像是正立、缩小的【答案】 A【解析】【解答】（1）显微镜的物镜相当于投影仪成倒立的放大的实像；目镜相当于放大镜，将投影仪成倒立的放大的实像再次放大，所以显微镜最后成的是倒立、放大的虚像。

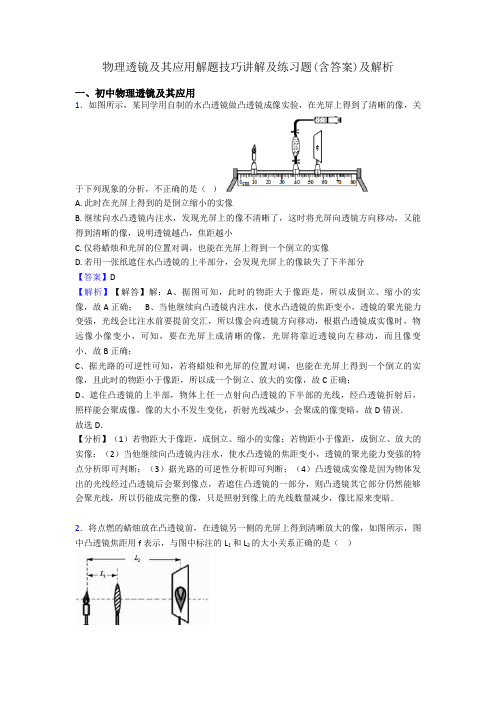

物理透镜及其应用解题技巧讲解及练习题(含答案)及解析一、初中物理透镜及其应用1．如图所示，某同学用自制的水凸透镜做凸透镜成像实验，在光屏上得到了清晰的像，关于下列现象的分析，不正确的是（）A. 此时在光屏上得到的是倒立缩小的实像B. 继续向水凸透镜内注水，发现光屏上的像不清晰了，这时将光屏向透镜方向移动，又能得到清晰的像，说明透镜越凸，焦距越小C. 仅将蜡烛和光屏的位置对调，也能在光屏上得到一个倒立的实像D. 若用一张纸遮住水凸透镜的上半部分，会发现光屏上的像缺失了下半部分【答案】D【解析】【解答】解：A、据图可知，此时的物距大于像距是，所以成倒立、缩小的实像，故A正确；B、当他继续向凸透镜内注水，使水凸透镜的焦距变小，透镜的聚光能力变强，光线会比注水前要提前交汇，所以像会向透镜方向移动，根据凸透镜成实像时，物远像小像变小，可知，要在光屏上成清晰的像，光屏将靠近透镜向左移动，而且像变小．故B正确；C、据光路的可逆性可知，若将蜡烛和光屏的位置对调，也能在光屏上得到一个倒立的实像，且此时的物距小于像距，所以成一个倒立、放大的实像，故C正确；D、遮住凸透镜的上半部，物体上任一点射向凸透镜的下半部的光线，经凸透镜折射后，照样能会聚成像，像的大小不发生变化，折射光线减少，会聚成的像变暗，故D错误．故选D．【分析】（1）若物距大于像距，成倒立、缩小的实像；若物距小于像距，成倒立、放大的实像；（2）当他继续向凸透镜内注水，使水凸透镜的焦距变小，透镜的聚光能力变强的特点分析即可判断；（3）据光路的可逆性分析即可判断；（4）凸透镜成实像是因为物体发出的光线经过凸透镜后会聚到像点，若遮住凸透镜的一部分，则凸透镜其它部分仍然能够会聚光线，所以仍能成完整的像，只是照射到像上的光线数量减少，像比原来变暗．2．将点燃的蜡烛放在凸透镜前，在透镜另一侧的光屏上得到清晰放大的像，如图所示，图中凸透镜焦距用f表示，与图中标注的L1和L2的大小关系正确的是（）A. L1>fB. L1>2fC. L1<f<L2D.【答案】 A【解析】【解答】由题图知，u＜v，且光屏上成倒立、放大的实像，则f＜u＜2f，即f＜L1＜2f，A选项正确，B、C选项错误；L1＞f，L2＞L1＞f，所以f＜， D选项错误.故答案为：A【分析】根据凸透镜成像的规律：当u＜v时，f＜u＜2f，v＞2f，成倒立、放大的实像.3．当烛焰、透镜、光屏三者在图所示的位置时，烛焰在光屏上恰好成清晰的像，则下列光学器件正常使用时，与这个烛焰成像特点相同的是（）A. 放大镜B. 照相机C. 监控摄像头D. 投影仪【答案】 D【解析】【解答】由图示可知，此时的物距是小于像距的，所以成的像是倒立放大的实像，应用应是投影仪，故答案为：D。

物理透镜及其应用及其解题技巧及练习题(含答案)含解析一、初中物理透镜及其应用1．对图中所示光现象的描述正确的是（）A. 图甲中，漫反射的光线杂乱无章不遵循光的反射定律B. 图乙中，人配戴的凹透镜可以矫正远视眼C. 图丙中，光的色散现象说明白光是由各种色光混合而成的D. 图丁中，平面镜成像时进入眼睛的光线是由像发出的【答案】C【解析】【解答】解：A、漫反射的光线尽管杂乱无章，但每条光线仍然遵循光的反射定律，该选项说法错误．B、近视眼需要佩戴凹透镜矫正，该选项说法错误；C、白光通过三棱镜时，因为不同颜色的光通过玻璃时偏折的角度不同，白光通过三棱镜分解成红、橙、黄、绿、蓝、靛、紫七色光，该选项说法正确；D、平面镜成虚像，虚像是反射光线的反向延长线会聚而成的，虚像不会发出光线．该选项说法错误．故选C．【分析】（1）平面镜成像时，物体经平面镜反射后，反射光线进入人的眼睛；（2）近视眼的成因是晶状体太厚，折光能力太强，或者眼球在前后方向上太长，因此来自远处点的光会聚在视网膜前，到达视网膜时已经不是一点而是一个模糊的光斑了，应佩戴凹透镜矫正；（3）太阳通过玻璃三棱镜后，被分解为绚丽的七色光，从上往下依次是红、橙、黄、绿、蓝、靛、紫，这种现象称为光的色散，说明了白光不是单色光，不同颜色的光折射时的偏折程度不同；（4）一束平行光射到粗糙的物体表面时，反射光不再平行，而是射向各个方向，这种反射叫做漫反射，漫反射和镜面反射都遵循光的反射定律．2．用天文望远镜和显微镜观察物体时，下列关于像的说法中，正确的是（）A. 用天文望远镜观察时，像是倒立、缩小的B. 用天文望远镜观察时，像是倒立、放大的C. 用显微镜观察时，像是正立、放大的D. 用显微镜观察时，像是正立、缩小的【答案】 A【解析】【解答】（1）显微镜的物镜相当于投影仪成倒立的放大的实像；目镜相当于放大镜，将投影仪成倒立的放大的实像再次放大，所以显微镜最后成的是倒立、放大的虚像。

最新物理透镜及其应用解题技巧讲解及练习题(含答案)一、初中物理透镜及其应用1．小明用凸透镜先后两次观察书本上的字，看到如图所示两种情景。

以下说法中正确的是（）A. 甲图中成的是实像；乙图中成的是虚像B. 甲图中成像规律可应用于投影仪；乙图中成像规律可应用于照相机C. 甲图中书本在凸透镜2倍焦距以外；乙图中书本在凸透镜l倍焦距以内D. 甲图中凸透镜靠近书本，所成的像变小；乙图中凸透镜远离书本，成的像也变小【答案】 D【解析】【解答】解：A、实像都是倒立的，虚像都是正立的，则甲图中成的是虚像，乙图中成的是实像，A不符合题意；B、甲图中成像规律（成正立放大的虚像）可应用于放大镜；乙图中成像规律（成倒立放大的实像）可应用于投影仪，B不符合题意；C、甲图成正立、放大的虚像，物距小于焦距；乙图成倒立、放大的实像，物距大于一倍焦距小于二倍焦距（即乙图中书本在凸透镜的一倍焦距和二倍焦距之间），C不符合题意。

D、甲图成正立放大的虚像，物距小于焦距，且成虚像时，物距变大，像距变大，像变大；所以，此时凸透镜靠近书本，所成的像变小；乙图成倒立放大的实像，物距大于一倍焦距小于二倍焦距，根据凸透镜成实像时，物远像近像变小可知，凸透镜远离书本时，成的像也变小，D符合题意。

故答案为：D【分析】结合成像特点，利用凸透镜成像的规律分析解答即可.2．小册同学做“探究凸透镜成像的规律”的实验时，蜡烛、凸透镜、光屏在光具座上的位置如图所示，这时烛焰在光屏上成清晰的像（像未在图中画出来）。

下列说法正确的是（）A.图中成像原理与电影放映机的成像原理完全相同B.取走光屏，蜡烛和凸透镜在图中位置，从凸透镜右侧适当位置可看到烛焰倒立缩小的实像C.将蜡烛移到15cm刻度线处，凸透镜不动，光屏向左移动到适当位置才能呈现清晰的烛焰像D.将蜡烛移到35cm刻度线处，凸透镜不动，光屏移动到适当位置能呈现清晰的烛焰像【答案】B【解析】【解答】A．由图可知，物距u=50cm-10cm=40cm，v=80cm-50cm=30cm，物距u ＞v，成倒立、缩小的实像，与照相机的成像原理相同，A不符合题意。

中考物理透镜及其应用解题技巧讲解及练习题(含答案)一、初中物理透镜及其应用1．如图所示，某同学用自制的水凸透镜做凸透镜成像实验，在光屏上得到了清晰的像，关于下列现象的分析，不正确的是（）A. 此时在光屏上得到的是倒立缩小的实像B. 继续向水凸透镜内注水，发现光屏上的像不清晰了，这时将光屏向透镜方向移动，又能得到清晰的像，说明透镜越凸，焦距越小C. 仅将蜡烛和光屏的位置对调，也能在光屏上得到一个倒立的实像D. 若用一张纸遮住水凸透镜的上半部分，会发现光屏上的像缺失了下半部分【答案】D【解析】【解答】解：A、据图可知，此时的物距大于像距是，所以成倒立、缩小的实像，故A正确；B、当他继续向凸透镜内注水，使水凸透镜的焦距变小，透镜的聚光能力变强，光线会比注水前要提前交汇，所以像会向透镜方向移动，根据凸透镜成实像时，物远像小像变小，可知，要在光屏上成清晰的像，光屏将靠近透镜向左移动，而且像变小．故B正确；C、据光路的可逆性可知，若将蜡烛和光屏的位置对调，也能在光屏上得到一个倒立的实像，且此时的物距小于像距，所以成一个倒立、放大的实像，故C正确；D、遮住凸透镜的上半部，物体上任一点射向凸透镜的下半部的光线，经凸透镜折射后，照样能会聚成像，像的大小不发生变化，折射光线减少，会聚成的像变暗，故D错误．故选D．【分析】（1）若物距大于像距，成倒立、缩小的实像；若物距小于像距，成倒立、放大的实像；（2）当他继续向凸透镜内注水，使水凸透镜的焦距变小，透镜的聚光能力变强的特点分析即可判断；（3）据光路的可逆性分析即可判断；（4）凸透镜成实像是因为物体发出的光线经过凸透镜后会聚到像点，若遮住凸透镜的一部分，则凸透镜其它部分仍然能够会聚光线，所以仍能成完整的像，只是照射到像上的光线数量减少，像比原来变暗．2．将点燃的蜡烛放在凸透镜前，在透镜另一侧的光屏上得到清晰放大的像，如图所示，图中凸透镜焦距用f表示，与图中标注的L1和L2的大小关系正确的是（）A. L1>fB. L1>2fC. L1<f<L2D.【答案】 A【解析】【解答】由题图知，u＜v，且光屏上成倒立、放大的实像，则f＜u＜2f，即f＜L1＜2f，A选项正确，B、C选项错误；L1＞f，L2＞L1＞f，所以f＜， D选项错误.故答案为：A【分析】根据凸透镜成像的规律：当u＜v时，f＜u＜2f，v＞2f，成倒立、放大的实像. 3．如图所示，是小明同学拍摄的武汉长江大桥的照片，下列说法正确的是（）A. 要想使桥的像小一些，小明应离桥远一些再拍摄B. 桥在水中的倒影是由于光的直线传播形成的C. 桥在水中的倒影是由于光的折射形成的D. 拍摄时底片上的像是倒立放大的实像【答案】A【解析】【解答】A. 要使底片上桥的像变小，物距要增大，所以马亮离桥要远一些。

中考物理透镜及其应用解题技巧讲解及练习题(含答案)一、初中物理透镜及其应用1．如图所示，某同学用自制的水凸透镜做凸透镜成像实验，在光屏上得到了清晰的像，关于下列现象的分析，不正确的是（）A. 此时在光屏上得到的是倒立缩小的实像B. 继续向水凸透镜内注水，发现光屏上的像不清晰了，这时将光屏向透镜方向移动，又能得到清晰的像，说明透镜越凸，焦距越小C. 仅将蜡烛和光屏的位置对调，也能在光屏上得到一个倒立的实像D. 若用一张纸遮住水凸透镜的上半部分，会发现光屏上的像缺失了下半部分【答案】D【解析】【解答】解：A、据图可知，此时的物距大于像距是，所以成倒立、缩小的实像，故A正确；B、当他继续向凸透镜内注水，使水凸透镜的焦距变小，透镜的聚光能力变强，光线会比注水前要提前交汇，所以像会向透镜方向移动，根据凸透镜成实像时，物远像小像变小，可知，要在光屏上成清晰的像，光屏将靠近透镜向左移动，而且像变小．故B正确；C、据光路的可逆性可知，若将蜡烛和光屏的位置对调，也能在光屏上得到一个倒立的实像，且此时的物距小于像距，所以成一个倒立、放大的实像，故C正确；D、遮住凸透镜的上半部，物体上任一点射向凸透镜的下半部的光线，经凸透镜折射后，照样能会聚成像，像的大小不发生变化，折射光线减少，会聚成的像变暗，故D错误．故选D．【分析】（1）若物距大于像距，成倒立、缩小的实像；若物距小于像距，成倒立、放大的实像；（2）当他继续向凸透镜内注水，使水凸透镜的焦距变小，透镜的聚光能力变强的特点分析即可判断；（3）据光路的可逆性分析即可判断；（4）凸透镜成实像是因为物体发出的光线经过凸透镜后会聚到像点，若遮住凸透镜的一部分，则凸透镜其它部分仍然能够会聚光线，所以仍能成完整的像，只是照射到像上的光线数量减少，像比原来变暗．2．如图是媛媛同学在做完¨探究凸透镜成像规律”的实验后，将观察到的实验现象通过画图记录的物、像大致关系的四幅简图，其中不正确的是（）A. B. C. D.【答案】 D【解析】【解答】解：根据凸透镜成像规律：当物距u＜f时，成正立、放大的虚像，像与物同侧，A不符合题意；当物距2f＞u＞f时，成倒立、放大的实像，此时像距v＞2f，则像距大于物距u，B不符合题意；当物距等于像距，即u=v=2f时，成倒立、等大的实像，C不符合题意；当物距u＞2f时，成倒立、缩小的实像，由图可知，D符合题意；故答案为：D。
