两台PLC通讯的组态王画面

官方网址台达PLC与组态王通过ModbusTCP通讯台达PLC与组态王通过ModbusTCP通讯步骤是怎样的？成都永浩机电工程技术有限公司做了以下总结，供大家参考：1、打开组态王设备配置向导，选择莫迪康ModbusTCP通讯协议。

2、选择串口号，与PLC连接的COM口。

3、输入PLC地址，与PLC在一个网段内，502代表PLC端口，01代表PLC地官方网址 址，地址与端口需与PLC对应。

4、定义变量，输入与PLC寄存器对应的地址。

注意：MODBUS地址中，HEX地址与绝对地址对应关系如下：官方网址如果您想要了解更多关于台达PLC与组态王通过ModbusTCP通讯方面的信息，成都永浩机电工程技术有限公司就是一个不错的选择！成都永浩机电工程技术有限公司引进德国先进的技术，开发了艾拓利尔品牌系列流量、液位、压力产品，长期与德国许多大型仪表企业技术合作，产品不断更新换代。

研发的AP200系列压力变送器采用了先进的模块一体化设计，独立菜单操作，液晶背光显示。

产品变送器防护等级达到IP65~IP68，适应于潮湿、浸泡等恶劣环境下的使用。

成都永浩机电工程技术有限公司成立于2006年，是专注于自动化技术的领导厂商。

面对日益严峻的环境问题以及工业自动化落后的现状，永浩长期致力于自控仪表及自控系统的研发、集成，秉乘“开创智能、环保新时代”的经营使命，整合国际先进自动化技术，持续开发创新节能产品及解决方案，不断努力提升自控技术在各行业的应用和转化，以减轻环境问题对经济发展的冲击以及劳动力成本攀升对工业制造的制约。

近年来，永浩已逐步从自控仪表的提供商成功转型为整体解决方案的服务商，深耕“传感层产品”、“控制层产品”及“行业解决方案”三大业务范畴。

成都永浩机电工程技术有限公司是台达产品经销商，专注于自动化过程控制，现场仪表设计、销售服务的现代化高新技术企业，公司引进德国先进的技术，开发艾拓利尔品牌系列流量、液位、压力产品，长期与德国许多大型仪表企业技术合作，产品不断更新换代，自投入市场以来，广泛应用于石油、化工、电力、冶金、环保、制药、水处理等行业，得到了广大用户的一致好评。

组态王与plc通讯网口组态王（SCADA）与PLC（可编程逻辑控制器）通讯网口的应用在工业自动化领域中具有重要的意义。

本文将探讨这两个技术的背景、原理以及应用。

一、组态王与PLC的背景介绍随着工业自动化水平的提高，工厂的生产控制系统变得越来越复杂。

在这样的背景下，需求对生产过程进行可视化监测和控制的系统逐渐兴起。

组态王作为一种常见的工业自动化软件，具有图形化界面、实时数据监控和控制功能，使得工程师能够直观地了解生产过程，并进行可视化操作。

PLC作为控制系统的核心设备，负责接收传感器信号、根据预设的程序逻辑进行决策，并控制执行机构实施相应的动作。

与传统的可编程控制器不同，PLC具有高度可靠、灵活易用等特点，使得其在工业控制领域中得到广泛应用。

二、组态王与PLC的通讯原理在工业自动化系统中，组态王与PLC之间的通讯是实现数据交换、指令传输的关键。

常见的通讯方式主要有串口通讯、以太网通讯和现场总线通讯。

其中，以太网通讯是目前最为常见和广泛应用的方式。

以太网通讯基于TCP/IP协议栈，通过将组态王和PLC分别作为客户端和服务器建立起网络连接，实现双方之间的数据交换和指令传递。

组态王发送请求信息至PLC，PLC收到请求后进行相应的处理，并将结果返回给组态王，从而实现实时数据监测和控制。

三、组态王与PLC通讯网口的应用1. 生产监控与控制组态王与PLC通讯网口的应用最为直观的体现在工业自动化生产线的监控与控制上。

通过实时采集PLC的数据，组态王可以将生产过程的各种参数以可视化的方式展示给工程师，帮助他们了解生产状态，并进行及时的调整和控制。

2. 报警与异常处理在生产过程中，组态王能够通过与PLC通讯获取实时的数据信息，当某些关键参数超出设定范围时，组态王可以及时发出报警信息，提醒工程师进行相应的处理。

这种实时的报警功能可以大大提高生产线的安全性和稳定性。

3. 远程监控由于以太网通讯的便捷性，组态王与PLC通讯网口还提供了远程监控的功能。

组态王和AB ControlLogix5000PLC通讯说明说明文档北京亚控科技发展有限公司2009年7月目录1. 安装PLC所需要的软件 (1)2. 设置ControlLogix5000PLC IP地址 (1)3. 配置硬件设备 (4)3.1 以以太网的通讯为例 (5)3.2 以串口的通讯为例 (8)4. 编程软件的使用 (9)4.1 AB产品的分类 (9)4.2 编程软件的使用 (10)4.3 串口参数的配置 (15)5. 组态王对AB 设备的支持 (17)5.1 以太网通讯 (17)5.2 串口通讯 (22)6. 常见问题 (26)1. 安装PLC所需要的软件PLC的相关设置需要安装：AB RSLogix5000的编程软件、RSLinx通讯软件以及对应授权。

注意：组态王和AB ControlLogix5000PLC进行串口或以太网通讯时，不要求组态王所在的计算机安装RSLogix5000和RSLinx软件。

2. 设置ControlLogix5000PLC IP地址点击开始\ 所有程序，选择如下程序。

弹出如下对话框：点击【确定】，弹出如下对话框：在该对话框中，依次需要输入：子网掩码，默认网关，DNS服务器，之后点【ok】，弹出如下对话框：此时给PLC断电，再上电（则plc会以广播形式对BOOTP/DHCP Server发送MAC 地址信息），上述窗口中过一会就会显示PLC以太网接口的MAC地址。

选择本PLC对应的MAC值 (PLC以太网模块上有MAC值)并双击，弹出如下设置框：在ip栏输入要给plc设置的IP地址，点【ok】，此时给plc断电，再上电，如果IP 地址设置成功，就能在上面图片中红色框所示的地方显示刚刚设置的ip地址。

注意，此时的断电时间过长，会导致ip地址的丢失，还需要重新按照上面的步骤进行设置。

PLC地址设置好之后，将该软件关闭。

3. 配置硬件设备RSLinx Classic是一个驱动配置软件，是设备与RSLogix5000进行通讯的关键环节。

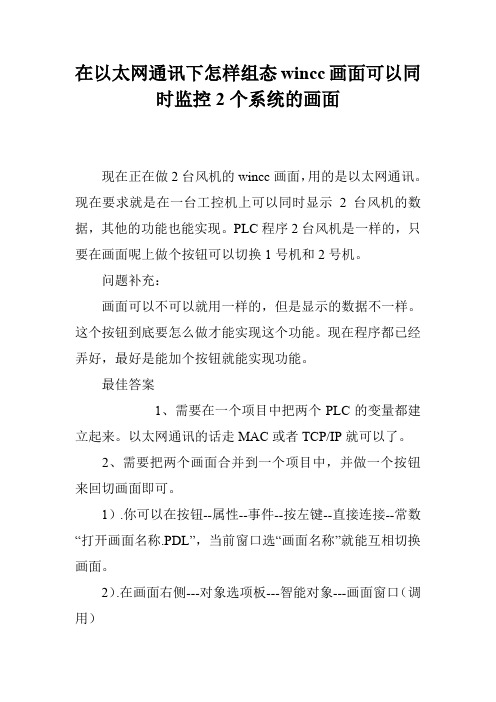

在以太网通讯下怎样组态wincc画面可以同时监控2个系统的画面
现在正在做2台风机的wincc画面，用的是以太网通讯。

现在要求就是在一台工控机上可以同时显示2台风机的数据，其他的功能也能实现。

PLC程序2台风机是一样的，只要在画面呢上做个按钮可以切换1号机和2号机。

问题补充：
画面可以不可以就用一样的，但是显示的数据不一样。

这个按钮到底要怎么做才能实现这个功能。

现在程序都已经弄好，最好是能加个按钮就能实现功能。

最佳答案
1、需要在一个项目中把两个PLC的变量都建立起来。

以太网通讯的话走MAC或者TCP/IP就可以了。

2、需要把两个画面合并到一个项目中，并做一个按钮来回切画面即可。

1）.你可以在按钮--属性--事件--按左键--直接连接--常数“打开画面名称.PDL”，当前窗口选“画面名称”就能互相切换画面。

2）.在画面右侧---对象选项板---智能对象---画面窗口（调用）
用VBS脚本在切换按钮的事件属性中编写：
ScreenItems.Item(“画面窗口名”).PICTURENAME=“切换画面名称”
用C脚本在切换按钮的事件属性中编写：
SetPictureName(lpszPictureName,”画面窗口名”,”切换画面名称.Pdl”);。

使用组态王仿真PLC需要以下步骤：
打开组态王软件，创建一个新工程。

在工程浏览器中，选择“设备”选项，双击右侧的“新建”按钮，启动“设备配置向导”。

在设备配置向导中，选择PLC设备类型并配置相关参数，例如设备名称、设备地址等。

配置完成后，点击“下一步”按钮，选择要连接的PLC系列和型号，并配置通讯参数，例如波特率、数据位、停止位等。

点击“下一步”按钮，选择通讯驱动程序并配置相关参数，例如端口号、校验位等。

点击“完成”按钮，完成设备配置向导。

在工程浏览器中，双击“变量”选项，创建与PLC输入输出变量相关的变量。

创建画面并绘制所需图形和控件，设置动画连接和变量属性。

在PLC程序中编写梯形图或其他编程语言，实现所需的控制逻辑。

运行工程并测试与PLC的通信和数据交互功能。

需要注意的是，使用组态王仿真PLC需要具备一定的编程和调试能力，以及对PLC通信协议和数据格式的理解。

同时，在使用之前需要先安装组态王软件和相应的PLC通讯驱动程序。

组态王和FX2N通讯设置
1.在设备管理器中设置通讯参数
2.测试PLC软件通讯是否正常
3.在组态王端口1或2下双击修改端口参数和通讯方式其他不填
4.在组态王端口1或2下建立新设备选择FX2-编程口
5.选择和设备管理器对应的端口号点下一步直到完成
6.在新建的设备上点右键选择测试-设备测试添加PLC软元件和数据
类型，点读取查看数据是否能够读取
7.在数据词典中建立变量对应PLC的软元件地址
8.在画面中创建图形，完毕点击文件-全部存
9.切换到View视图，看日志文件了解通讯状态并组态画面的按键进
行测试。

基于FPX-COM5的松下PLC与组态王的以太网通信---------------------------松下电工技术工程师左工简介：松下FPX系列PLC是小型PLC的经典之作，与组态王作为上位机通信的方式有很多。

以太网的通信一直让一部分初学者很迷惑，但网上关于此类文章较少,在此，作者本着广大网友中初学者的角度出发，让大家工程实践中少走弯路。

配置：松下PLC:FPX-C30R，FPX-COM5组态王6.55版网线一根软件列表：Configurator WD，fpxct.bin文件，（这两个可以在松下官网下载）。

松下编程软件（FPWIN GR或者FPWINPRO），组态王6.55（建议大家买正版哈）下面我们开始：第一步：安装各个软件（这个省略）第二步：接线。

PLC接上电源，COM5插卡插在PLC本体上，网线将COM5连接到路由器、交换机或者直接连PC上，总之要与PC在同一个局域网内。

第三步：打开Configurator WD软件，点击搜索，会有局域网内的COM5列表。

如果直接连到电脑上，搜索后的结果是FPX_COM5，现在为FPX_ET，如下图示：选中列表里面的项目后，右键会有很多子项目，有IP设定，通信参数设定等，如下图：其中IP设置，设置为与PC机是同一个号码段内，此次PC机设为192.168.1.199，PLC设置为192.168.1.10.，如下图如果点成上面的自动获取IP，则在WD软件中就不能搜到COM5了，这时就需要把COM5背面有个小的拨码开关拨一下，复位一下，则IP重新变为192.168.1.5.注意里面的参数，波特率可以设置为115200，或者9600.动作模式选择为服务器模式或者客户端模式。

这里选服务器，通信协议可以选为计算机链接或者通用通信。

只要和电脑设置为一样就行。

这里设置为计算机链接。

选中列表后进行服务器连接，再按照下面的步骤进行。

然后选中这个bin文件，点确定，bin文件可以在松下官网下载。

西门子200plc与组态王通过网口通讯在现代工业自动化领域中，PLC（可编程逻辑控制器）和HMI （人机界面）的配合使用是非常常见的。

而西门子200PLC和组态王作为领域内的两个重要组件，通过网口通讯实现数据传输和控制，为企业的生产过程提供了高效稳定的解决方案。

西门子200PLC是一种广泛应用于工业控制领域的可编程逻辑控制器。

它具有高性能、稳定性和灵活的特点，可根据不同的应用需求进行编程。

而组态王作为一种Windows操作系统上的人机界面软件，提供了友好的人机交互界面，并具备强大的数据处理和显示功能。

通过网口通讯，西门子200PLC和组态王可以实现互相传输数据和指令的功能。

由于网络通讯的高速和稳定性，这种通讯方式大大提高了自动化系统的工作效率和可靠性。

通过网络，PLC和HMI之间的信息传递变得更加高效和及时，可以实时监测设备的运行状态，并进行相应的控制和调整。

实际应用中，西门子200PLC和组态王通过网口通讯可以实现诸多功能。

首先，它们可以实现远程监控和控制。

在工业生产过程中，使用组态王可以远程监测PLC的运行状态和生产数据，实时了解设备的工作情况，并做出相应的调整。

这些远程监控和控制功能大大提高了生产的灵活性和故障处理能力。

其次，通过网口通讯，西门子200PLC和组态王可以实现数据传输和共享。

PLC作为自动化设备的控制中心，可以将采集到的数据通过网口传输给组态王进行分析和显示，并可以将组态王处理后的数据传输给PLC进行相应的控制。

这种数据传输和共享的方式，可以使企业在生产过程中更加准确地掌握设备的运行情况，从而做出更加合理的决策。

此外，通过网口通讯，西门子200PLC和组态王还可以实现与其他设备的连接。

例如，通过网口通讯，可以连接到智能传感器、变频器等设备，实现与其它设备的联动控制。

这样一来，自动化系统的功能得到了进一步的扩展，生产过程的自动化程度也得到了进一步的提高。

总体来说，通过网口通讯，西门子200PLC和组态王实现了自动化系统的高效稳定运行。

LG K200S和组态王通讯的使用说明LGK200S提供三种CPU类型：CPU-A、CPU-B、CPU-C ； 每一种设备的通讯接口协议特点以及和组态王的驱动对应关系具体说明如下：1.CPU-A类型特点：该类型和K120S类似---CPU上只有一个9针的编程口，编程口支持两种协议：内嵌的LOAD 协议和LINK协议两种：Æ 对LOAD协议，PLC编程口提供的引脚为2（接收）、3（发送）、5（GND），LG编程软件和PLC通讯即采样此协议，此时和计算机采用2－3、3－2、5－5的硬件接线方式。

该协议为PLC固定内嵌模式，通讯参数也同时固定为38400,8,1,N校验模式，不再需要通过编程软件对PLC进行设定了；当用户希望通过此PLC通过LOAD协议和组态王通讯时，硬件接线采用2－3，3－2，5－5 ，组态王中通讯参数固定为38400,8,1,无校验，设备地址固定为0即可。

Æ对LINK协议， 编程口提供的引脚为：4（接收）、7(发送)，5（GND）。

当用户希望PLC 通过LINK协议和组态王通讯时，对应的硬件接线为：7----2（计算机），4---3(计算机)， 5----5（计算机），LINK协议、通讯参数以及设备地址需要通过LG编程软件设置。

具体可以参考组态王电子帮助 PLCÆLGÆKXXS对应帮助即可(在编程软件中对应专用协议下的<从>协议选择项。

)2.CPU-B类型特点：CPU－B类型上有两个通讯接口：一个是9针的编程口，一个是提供了RDA,SDA,RDB，SDB端子的RS485通讯口。

两个通讯接口协议特点分别如下：―> 编程口只提供PLC内嵌的LOAD协议，并且通讯参数固定为：38400.8,1无校验（不再需要通过编程软件对PLC设置了）,其编程口和计算机组态王的通讯接线与编程软件和PLC 通讯时的接线一样：2－3；3－2；5－5；组态王对应设备向导为：PLC-->LG-->MASTER-K-Load。
