行程开关中的结构应用

按钮和行程开关结构、工作原理、选型、使用与维护检修方法（一）、概述：1、主令电器用于在控制电路中以开关接点的通断形式来发布控制命令，使控制电路执行对应的控制任务。

2、主令电器应用广泛，种类繁多，常见的有按钮、行程开关、接近开关、万能转换开关、主令控制器、选择开关、足踏开关等。

（二）、按钮：1、按钮的结构、种类及常用型号：1.1按钮是一种最常用的的主令电器，其结构简单，控制方便。

1.2按钮由按钮帽、复位弹簧、桥式触点和外壳等组成，其结构示意图及图形符号如图1-20所示。

1.3触点采用桥式触点，额定电流在5A以下。

1.4触点又分常开触点（动断触点）和常闭触点（动合触点）两种。

1.5按钮从外形和操作方式上可以分为平钮和急停按钮，急停按钮也叫蘑菇头按钮，如图1-20（c）所示，除此之外还有钥匙钮、旋钮、拉式钮、万向操纵杆式、带灯式等多种类型。

1.6从按钮的触点动作方式可以分为直动式和微动式两种，图1-20中所示的按钮均为直动式，其触点动作速度和手按下的速度有关。

图1-20按钮结构示意图及图形符号。

1.7微动式按钮的触点动作变换速度快，和手按下的速度无关，其动作原理如图1-21所示。

1.8动触点由变形簧片组成，当弯形簧片受压向下运动低于平形簧片时，弯形簧片迅速变形，将平形簧片触点弹向上方，实现触点瞬间动作。

1.9小型微动式按钮也叫微动开关，微动开关还可以用于各种继电器和限位开关中，如时间继电器、压力继电器和限位开关等。

图1-21微动式按钮动作原理图。

1.10按钮一般为复位式，也有自锁式按钮，最常用的按钮为复位式平按钮，如图1-20（a）所示，其按钮与外壳平齐，可防止异物误碰。

2、按钮的颜色：2.1红色按钮用于“停止”、“断电”或“事故”。

2.2绿色按钮优先用于“起动”或“通电”，但也允许选用黑、白或灰色按钮。

2.3单钮双用的“起动”与“停止”或“通电”与“断电”，即交替按压后改变功能的，不能用红色按钮，也不能用绿色按钮，而应用黑、白或灰色按钮。

卷闸门的行程开关工作原理
卷闸门的行程开关是用来控制卷闸门运行的起止位置的装置。

它通常由一个行程开关装置和一个传感器装置组成。

行程开关装置主要包括两个限位开关和一个传动机构。

限位开关位于卷闸门的两个极限位置，分别是门完全开启和门完全关闭的位置。

当卷闸门运行至限位位置时，限位开关被触发，产生一个信号，通知控制系统停止运行卷闸门。

传感器装置通常位于卷闸门上，用来检测门的位置。

传感器可以采用多种技术，例如磁感应、光电感应等。

当门移动时，传感器会感知到门的位置，并向控制系统发送一个信号，控制系统根据信号判断门是否需要停止或继续运行。

行程开关工作原理如下：当卷闸门启动时，控制系统向电机发送信号，电机开始驱动卷闸门运行。

同时，传感器感知到门的位置，并向控制系统发送信号，告知门当前的位置。

当门接近限位位置时，限位开关被触发，通知控制系统停止电机驱动，使卷闸门停在正确的位置上。

总结起来，行程开关通过限位开关和传感器的配合工作，实现对卷闸门的位置控制，保证卷闸门能够准确停止在开启或关闭的位置上。

采用电器行程开关的顺序动作回路在现代社会，电器设备已经成为我们生活中不可或缺的一部分。

而电器行程开关作为控制电器设备的重要部件之一，在我们的日常生活中起着至关重要的作用。

它们可以根据预先设定的顺序动作，实现各种功能，为我们的生活带来便利和舒适。

下面我们将以采用电器行程开关的顺序动作回路为主题，来探讨其在不同场景下的应用。

一、家庭照明系统家庭照明系统是电器行程开关应用最为广泛的场景之一。

通过设置不同的动作顺序，可以实现灯光的开关、调光、定时等功能。

比如，晚上回家后，我们可以通过按下开关按钮，按照顺序依次打开客厅、卧室和厨房的灯光，营造出舒适温馨的氛围。

而在睡前，只需按下另一个按钮，灯光就会按照相反的顺序逐渐关闭，带来宁静的睡眠环境。

二、智能家居系统随着科技的不断发展，智能家居系统已经成为越来越多家庭的选择。

电器行程开关在智能家居系统中扮演着重要的角色，通过设置复杂的动作顺序，可以实现更智能化的控制。

比如，当主人回家时，系统可以通过识别人脸或指纹的方式，按照特定的顺序自动打开大门、开启灯光、调节室内温度等，为主人提供舒适的居家体验。

三、工业自动化系统除了家庭和商业场所，电器行程开关在工业领域也有着广泛的应用。

在自动化生产线上，通过设置精确的动作顺序，可以实现设备的自动控制和监测。

例如，在汽车生产线上，通过电器行程开关的顺序动作回路，可以实现车身焊接、喷漆、组装等多个工序的自动化操作，提高生产效率和产品质量。

四、安防监控系统在安防监控领域，电器行程开关也扮演着重要的角色。

通过设置不同的动作顺序，可以实现监控摄像头、报警器、门禁系统等设备的联动。

比如，在发生入侵事件时，系统可以按照预设的顺序自动启动各项安防设备，并向相关人员发送警报信息，及时采取应对措施，保障人员和财产的安全。

总的来说，电器行程开关的顺序动作回路在各个领域都发挥着重要作用，为我们的生活和工作带来了诸多便利。

通过合理设置动作顺序，可以实现各种功能的智能化控制，提高效率、节约能源、增强安全性。

行程开关的工作原理及符号表示
行程开关又称限位开关,用于控制机械设备的行程及限位保护。

在实际生产中,将行程开关安装在预先安排的位置,当装于生产机械运动部件上的模块撞击行程开关时,行程开关的触点动作,实现电路的切换。

因此,行程开关是一种根据运动部件的行程位置而切换电路的电器,它的作用原理与按钮类似。

行程开关广泛用于各类机床和起重机械,用以控制其行程、进行终端限位保护。

在电梯的控制电路中,还利用行程开关来控制开关轿门的速度、自动开关门的限位,轿厢的上、下限位保护。

行程开关按其结构可分为直动式、滚轮式、微动式和组合式。

（1）直动式行程开关其结构原理如图1所示,其动作原理与按钮开关相同,但其触点的分合速度取决于生产机械的运行速度,不宜用于速度低于0．4m／min的场所。

直动式行程开关组成
1-推杆2-弹簧3-动断触点4-动合触点
（2）滚轮式行程开关其结构原理,当被控机械上的撞块撞击带有滚轮的撞杆时,撞杆转向右边,带动凸轮转动,顶下推杆,使微动开关中的触点迅速动作。

当运动机械返回时,在复位弹簧的作用下,各部分动作部件复位。

滚轮式行程开关组成
1-滚轮2-上转臂3、5、11-弹簧4-套架6-滑轮7-压板8、9-触点10-横板
滚轮式行程开关又分为单滚轮自动复位和双滚轮(羊角式)非自动复位式,双滚轮行移开关具有两个稳态位置,有“记忆”作用,在某些情况下可以简化线路。

（3）微动开关式行程开关的组成：常用的有LXW-11系列产品
1.推杆
2.弹簧
3.压缩弹簧
4.动断触点
5.动合触点。

交流接触器热继电器时间继电器行程开关和按钮的结构及其在控制电路中的作用交流接触器是一种采用电磁原理工作的电器设备，用来控制大功率电气装置的开关。

其结构主要包括电磁系统和接触系统两部分。

电磁系统由线圈和铁芯组成，通过通电使铁芯磁化产生吸引力，使触点闭合或断开。

接触系统有主触点和辅助触点组成，通过控制主触点的闭合和断开来控制电路的通断。

交流接触器在控制电路中的作用是起到控制和保护作用，使电气装置可以准确地完成所需的运行程序。

热继电器是一种以电流热效应为工作原理的电器装置，用来控制电路中电流大小。

热继电器的结构主要由电热元件、传感系统和驱动系统组成。

电热元件通常是由热敏电阻或热电偶构成，当通过电流过大时，电热元件升温产生热效应，触发传感系统，使触点动作。

热继电器在控制电路中的作用是起到过载保护的作用，当电路中电流超过额定值时，热继电器会自动切断电路，避免电气装置过载损坏。

时间继电器是一种通过定时装置进行时间控制的继电器，主要用于定时启动、延时和断电恢复等操作。

时间继电器的结构主要由电磁系统、触点系统和定时装置组成。

定时装置可以是机械结构或者电子电路，通过控制电磁系统使触点动作。

时间继电器在控制电路中的作用是可以按照预设的时间进行操作，实现定时启动、延时断电或断电恢复的功能。

行程开关是一种用来检测和控制物体位置的开关装置，主要用于自动化系统和机械设备中。

行程开关的结构主要由触点系统和驱动系统组成。

触点系统可以是机械式触点或电子式触点，当物体达到预定位置时触发触点，改变开关状态。

行程开关在控制电路中的作用是可以检测和控制物体位置，当物体达到或离开设定位置时触发相关操作，如开关电路或改变运动方向。

按钮是一种手动操作开关，通常由按压按钮和开关装置组成。

按钮的结构主要由外壳、按钮、触点和弹簧等组成。

当按下按钮时，按钮受力，使触点闭合，完成相应的电路连接。

按钮在控制电路中的作用是提供手动操作信号，可以启动、停止或改变电路的状态。

行程开关的工作原理行程开关是一种常用的电气控制装置，它可以用来控制电路的通断和电器设备的运行。

在工业生产和家庭生活中都有广泛的应用。

行程开关的工作原理是什么呢？本文将从行程开关的结构和工作原理两个方面来进行介绍。

一、行程开关的结构行程开关通常由触点、传动机构和外壳三部分组成。

1. 触点：行程开关的触点是控制电路通断的关键部件。

它通常由金属材料制成，具有良好的导电性能和机械强度。

当传动机构作用于触点时，触点会闭合或断开，从而实现电路的通断控制。

2. 传动机构：传动机构是行程开关的动力部分，它通过外部力量或自身的弹簧力使触点闭合或断开。

传动机构通常由摇臂、齿轮、凸轮等部件组成，通过这些部件的相互作用，可以实现行程开关的动作。

3. 外壳：外壳是行程开关的保护部分，它通常由绝缘材料制成，可以有效地隔离触点和传动机构，防止外部环境对行程开关的影响。

二、行程开关的工作原理行程开关的工作原理主要包括触点闭合和断开两个状态。

1. 触点闭合：当传动机构作用于触点时，触点会闭合，两个触点之间形成一条通路，电流可以流通，电路处于闭合状态。

这时，电器设备可以正常工作。

2. 触点断开：当传动机构作用于触点时，触点会断开，通路被切断，电流无法流通，电路处于断开状态。

这时，电器设备停止工作。

行程开关的工作原理可以通过以下步骤来详细描述：步骤一：当外部力量作用于传动机构时，传动机构开始运动。

步骤二：传动机构的运动使触点闭合或断开。

步骤三：触点闭合时，电路通路畅通，电器设备可以正常工作。

步骤四：触点断开时，电路通路被切断，电器设备停止工作。

通过以上步骤，可以清楚地了解行程开关的工作原理。

它通过传动机构的运动来控制触点的闭合和断开，从而实现电路的通断控制，使电器设备可以按照预定的行程进行工作。

总结：行程开关是一种常用的电气控制装置，它通过触点的闭合和断开来实现电路的通断控制。

行程开关的工作原理主要包括触点闭合和断开两个状态，通过传动机构的运动来实现这两个状态的切换。

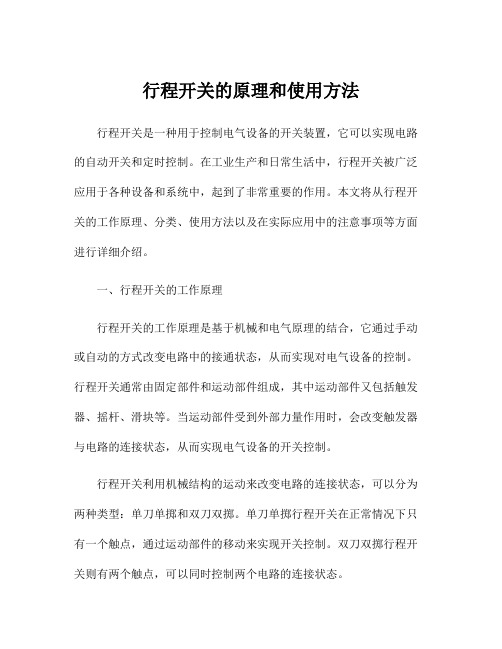

行程开关的原理和使用方法行程开关是一种用于控制电气设备的开关装置，它可以实现电路的自动开关和定时控制。

在工业生产和日常生活中，行程开关被广泛应用于各种设备和系统中，起到了非常重要的作用。

本文将从行程开关的工作原理、分类、使用方法以及在实际应用中的注意事项等方面进行详细介绍。

一、行程开关的工作原理行程开关的工作原理是基于机械和电气原理的结合，它通过手动或自动的方式改变电路中的接通状态，从而实现对电气设备的控制。

行程开关通常由固定部件和运动部件组成，其中运动部件又包括触发器、摇杆、滑块等。

当运动部件受到外部力量作用时，会改变触发器与电路的连接状态，从而实现电气设备的开关控制。

行程开关利用机械结构的运动来改变电路的连接状态，可以分为两种类型：单刀单掷和双刀双掷。

单刀单掷行程开关在正常情况下只有一个触点，通过运动部件的移动来实现开关控制。

双刀双掷行程开关则有两个触点，可以同时控制两个电路的连接状态。

二、行程开关的分类根据工作原理和用途的不同，行程开关可以分为多种类型。

按照结构形式的不同，行程开关可以被分为旋转式、推杆式、滚珠式、滑块式等。

根据工作特性的不同，行程开关可以被分为微动开关、限位开关、传感开关等。

微动开关是指行程很小的开关，通常用于检测物体的存在与否，或者作为控制信号的传输。

限位开关是指可以控制设备运动范围的开关，通过检测设备的位置来实现对设备的控制。

传感开关则是通过检测外部物体的性质、形状、位置等信息来实现对设备的控制。

三、行程开关的使用方法行程开关的使用方法相对简单，但在实际操作中还是需要注意一些细节问题。

首先，在安装行程开关的时候要注意其位置和角度，确保触发器和电路的连接状态符合要求。

其次，在使用过程中要注意避免外部力量的撞击和振动，防止触发器的位置发生偏移。

另外，要定期检查行程开关的工作状态，确保其正常运行。

行程开关的使用范围非常广泛，可以应用于机械设备、自动化系统、安防系统等领域。

在机械设备中，行程开关可以实现对设备运动范围的控制，保证设备的安全性和稳定性。

行程开关工作原理行程开关是一种常见的电气元件，它在电路中起着非常重要的作用。

本文将介绍行程开关的工作原理，包括行程开关的结构组成、工作原理和应用场景等方面。

1. 行程开关的结构组成行程开关通常由触点、驱动机构和外壳组成。

触点是行程开关的核心部件，它负责在触发条件满足时打开或关闭电路。

驱动机构则是触发触点动作的部件，通常包括按钮、杆或者其他机械结构。

外壳则是行程开关的保护部件，它可以防止外部环境对行程开关造成损坏。

2. 行程开关的工作原理行程开关的工作原理非常简单，当驱动机构受到外力作用时，触点会发生动作，从而打开或关闭电路。

例如，当按下按钮时，按钮会施加力到触点上，触点会受到力的作用而发生动作，从而改变电路的通断状态。

这种机械式的工作原理使得行程开关在各种环境下都能正常工作，例如在高温、高湿或者有振动的环境下。

3. 行程开关的应用场景行程开关在工业自动化、机械设备、家用电器等领域都有广泛的应用。

在工业自动化中，行程开关可以用来检测机械设备的位置，从而实现自动化控制。

在机械设备中，行程开关可以用来检测零件的位置或者运动状态，从而保证机械设备的正常运行。

在家用电器中，行程开关可以用来控制电路的通断，从而实现家用电器的开关控制功能。

总之，行程开关是一种非常重要的电气元件，它通过简单而可靠的机械原理实现电路的控制。

它在工业自动化、机械设备、家用电器等领域都有广泛的应用，为各种设备的正常运行提供了重要的支持。

希望本文对行程开关的工作原理有所帮助。

行程开关的接线方法行程开关是一种常见的电气元件，用于控制电路的通断。

它的接线方法对于电路的正常运行至关重要。

下面我们将详细介绍行程开关的接线方法及注意事项。

首先，我们需要了解行程开关的基本结构。

行程开关通常由触点、固定触片和动触片组成。

触点是行程开关的核心部件，它负责实现电路的通断。

固定触片和动触片则负责控制触点的开闭状态。

在进行接线前，我们需要确保行程开关的各部件完好无损，触点干净无污染。

接下来，我们将介绍常见的行程开关接线方法。

首先是单路控制接线方法。

在单路控制接线方法中，行程开关的一个端子连接电源，另一个端子连接负载。

当行程开关触点闭合时，电路通电，负载工作；当触点断开时，电路断电，负载停止工作。

这种接线方法适用于单一负载的控制，如单灯控制。

其次是双路控制接线方法。

在双路控制接线方法中，行程开关的两个端子分别连接两个负载。

通过行程开关的触点状态，可以分别控制两个负载的通断。

这种接线方法适用于需要同时控制两个负载的场合，如双灯控制。

另外，还有多路控制接线方法。

在多路控制接线方法中，行程开关的一个端子连接电源，其余端子分别连接不同的负载。

通过行程开关的触点状态，可以实现对多个负载的分别控制。

这种接线方法适用于需要同时控制多个负载的场合，如多灯控制或多电机控制。

在进行行程开关的接线时，需要注意以下几点。

首先，应根据实际需求选择合适的接线方法。

其次，接线时应注意触点的清洁和端子的牢固连接，确保电路畅通。

最后，接线完成后应进行电路的测试，确保行程开关的正常工作。

总结一下，行程开关的接线方法包括单路控制、双路控制和多路控制。

在接线时需要注意触点的清洁和端子的牢固连接，确保电路的正常运行。

希望以上内容能够帮助大家更好地了解行程开关的接线方法，确保电路的安全运行。

行程开关机械结构
1. 行程开关机械结构简介
行程开关是一种执行器，用来检测机器或设备在工作中所需的行程。

它通常由机械结构和电路组成。

在机械结构中，行程开关的主要
部分是一个可以被触发的机械手臂，当工作物体与机械手臂接触时，
机械手臂便被触发，电路便发出信号。

2. 机械结构中的零件构造
行程开关的机械结构包括手柄、转动轴、机械手臂等部分。

手柄
和转动轴之间连接一个齿轮，当手柄转动时，齿轮转动并带动转动轴。

机械手臂的一端放置于转动轴上，并通过齿轮和转动轴连动。

这样，
当手柄转动时，机械手臂也会跟着转动。

3. 工作原理
当工作物体与机械手臂接触时，机械手臂的另一端将被触发，机
械手臂立即反弹并移动到机械开关的触发点。

触发的机械手臂使用弹
簧以恢复原来的位置。

此时，机械手臂将接通电路，开启或关闭设备。

4. 应用场景
行程开关在工业自动化中应用广泛。

例如，在钢铁工厂和工地中，行程开关主要用于自动控制机械的运行，确保设备的安全运行。

在家
用电器中，行程开关用于自动关断设备，防止电源过载、过电流等电
力问题。

同时，在自动化生产线和智能化设备中，行程开关也扮演着一个重要的角色。

5. 总结
行程开关的机械结构是一种简单而重要的电气元件，它可以检测工作物体的行程。

虽然工程设计很复杂，但操作很简单，尤其是在自动化工艺控制中非常有用。

通过行程开关，我们可以实现设备的自动化控制，从而提高机器的效率，降低生产成本，并确保设备的安全运行。

行程开关8108工作原理
行程开关8108是一种常见的电气开关设备，常用于控制电路
的断开和闭合，以完成各种电路的开关操作。

以下是行程开关8108的工作原理的基本解释：
1. 基本结构：行程开关8108由一个可旋转的活塞和几个如微
动开关或触点等组成的固定开关接点组成。

活塞通过机械传动装置与可旋转的外壳相连，当外壳旋转时，活塞也会随之旋转。

2. 作用原理：外壳旋转时，活塞的活动范围也会发生变化。

活塞的位置直接影响到固定接点的状态，从而控制电路的开闭。

3. 触点工作原理：行程开关8108中的固定接点一般采用微动
开关或者触点。

当活塞旋转时，触点会根据活塞位置的不同而打开或关闭。

触点是连接电路的关键部分，它能够对电流或电压进行控制和传导。

4. 工作步骤：当活塞旋转到某个特定的位置时，固定接点就可以触发相关的电路操作，例如打开或关闭电灯、开启或停止电机等。

行程开关8108通过机械运动将活塞的位置信息转换成
电信号，实现对电路的控制。

总的来说，行程开关8108通过活塞的旋转运动，使得固定接
点的状态发生变化，从而控制电路的开闭操作。

这种开关结构简单可靠，广泛应用于各种电气系统中。

行程开关结构范文行程开关是一种常见的电路元件，用于控制电路的开关和断开。

它具有简单、可靠和易于使用的特点，被广泛应用于各种电子设备和工业控制系统中。

本文将详细介绍行程开关的工作原理、分类和应用领域。

行程开关的工作原理如下：当行程开关处于“关”状态时，电流无法通过开关，电路处于断开状态。

而当行程开关处于“开”状态时，电流可以通过开关，电路处于闭合状态。

行程开关可以按照不同的工作原理和结构分为多种类型，包括机械式行程开关、电磁式行程开关和固态行程开关等。

机械式行程开关是最常见的一种行程开关，它通常由可移动的金属片和固定的触点组成。

当行程开关的按钮按下时，可移动金属片会与固定触点接触，从而闭合电路；当按钮释放时，金属片会恢复到原始位置，电路打开。

电磁式行程开关是采用电磁原理工作的行程开关。

它由电磁铁、弹簧和机械臂等组成。

当电流通过电磁铁时，电磁铁会产生磁场，弹簧将机械臂吸引到触点上，从而闭合电路；当电流停止流动时，弹簧将机械臂推开，电路打开。

固态行程开关是使用固态器件（如晶体管、继电器）实现开关功能的一种行程开关。

它没有机械结构，因此具有更长的使用寿命和更高的可靠性。

固态行程开关可以通过电子控制信号来控制电路的开关和断开。

行程开关具有广泛的应用领域，包括自动化控制系统、机械设备、电力系统和消费电子产品等。

在自动化控制系统中，行程开关常用于检测和控制机械运动的位置，如限位开关用于检测机械臂的位置；在机械设备中，行程开关用于控制机器的启动和停止，如按下按钮开关启动机器；在电力系统中，行程开关用于保护电路和设备，如过载保护开关用于防止电路过载；在消费电子产品中，行程开关用于控制电子设备的开关和断开，如电视机的电源开关。

总之，行程开关是一种常见且重要的电路元件，其工作原理、分类和应用领域在本文中做了详细介绍。

行程开关的简单、可靠和易于使用的特点使其被广泛应用于各种电子设备和工业控制系统中，为实现电路的开关和断开提供了方便和可靠的方法。

行程开关的组成行程开关是控制各种电动机、隔离开关的手柄的组合装置，是一种断路器。

它的功能是控制各种电机的启动和停止，以及调节发电机的频率、输出电压等。

由于行程开关具有安全可靠、结构简单、操作简单、容易实现等优点，因此广泛用于电气自动控制系统、燃气控制系统、空调控制系统以及电力电网控制系统等领域。

行程开关由多种部件组成，其中主要部件有操作手柄、开关本体、联锁装置、弹簧装置、接地装置和控制装置等。

1、操作手柄：主要用于操作行程开关，使之启动和停止。

它包括手把、操纵杆、操纵开关、开关柄和指示器等，并且手把、操纵杆和开关柄有多种规格可供选择。

2、开关本体：由铝合金、不锈钢、铸铁等材料制成，具有耐腐蚀、耐高温、耐低温以及高强度等特性。

3、联锁装置：主要用于控制行程开关的开启和关闭，主要包括滑板、销杆等部件。

4、弹簧装置：负责把行程开关保持在指定位置，它主要包括弹簧、压簧等部件。

5、接地装置：主要用于铜接线杆连接，使铜接线杆具有接地功能，防止电压暂降及短路等险情。

6、控制装置：主要用于控制行程开关的启动和停止，它可以有多种形式，如模块化控制装置、数字控制装置等。

行程开关的结构非常简单，设计原理也非常简单，因此具有使用方便、安全可靠、适应性广、使用寿命长等优点。

它主要用于各种控制系统，如电气自动控制系统、燃气控制系统、空调控制系统等。

它不仅可以实现手动控制，而且可以实现自动控制，可以非常方便的控制各种电机的启动和停止，以及调节发电机的频率、输出电压等。

行程开关的安装也非常简单，一般不需要专业的安装师傅，用户可以自己完成安装操作，这种安装方法可以节省安装成本，是一种经济实惠的选择。

此外，行程开关还可以根据用户的需要定制，经过改进后可以让用户更好地满足其特殊的需求。

总之，行程开关是一种非常有用的设备，广泛用于各种控制系统，它不仅具有使用方便、安全可靠、经济实惠等优点，而且可以根据用户的需求进行定制和改进，是一种能够满足用户多样化需求的理想选择。

电气开关基本知识一、行程开关行程开关（SQ）又称限位开关，是一种常用的小电流主令电器。

1、行程开关的用途行程开关是利用机械运动部件的碰撞或接近使其触头动作来实现接通或分断控制电路，将机械的极限位置用电信号传出，用以限制机械运动的位置或行程，使运动机械按一定位置或行程自动停止、反向运动、变速运动或自动往返运动等。

行程开关广泛应用于各类机床和起重机械，可以安装在相对静止的物体（如固定架、门框等）上或者运动的物体（如行车、门等）上，用以控制其行程、进行终端限位保护。

2、行程开关的结构行程开关的常见形式有按钮式和转臂式两种。

按钮式行程开关与按钮开关极其类似，不同之处是它依靠机械运动部件碰撞行程开关的推杆，自动控制触头的通断。

如下图所示，行程开关由触点或微动开关、操作机构及外壳等部分组成。

借助机械部件上的撞块，触动操作机构推动微动开关，使触点闭合或断开。

大多数行程开关具有反力系统，被机械运动部件碰撞之后能自动复位。

二、组合开关组合开关（SCB）又称万能转换开关，是一种多路多极、可以控制多个电气回路通断的主令开关。

1、组合开关的型号及含义2、组合开关的用途组合开关有较多的操作位置，可在各种低压配电设备中用于非频繁地接通和分断电路，作为配电设备的远距离控制开关、各种仪表的切换开关、正反转转换开关和双速电动机的变速开关等。

3、组合开关的结构组合开关由多层绝缘壳体组装而成，可立体布置，减小了安装面积，结构简单、紧凑，操作安全、可靠。

如下图所示，组合开关主要由接触系统、定位机构、手柄等部件组成，这些部件通过螺栓紧固为一个整体。

1）接触系统是由数个装嵌在绝缘壳体内的静触头座和可动支架中的动触头构成。

动触头是双断点对接式触桥，每个触桥依靠弹簧与静触头接触，由套在六方转轴上的凸轮控制其接通或断开。

2）定位机构采用滚轮卡棘轮结构，配置不同的限位件，可获得不同档位的开关。

3）各触头的闭合规律由触头闭合表来描述，如上图(c)所示，表中开关手柄在某位置时触头的状态“X”表示触头闭合。

行程开关工作原理动断触点
行程开关是一种常见的电子开关装置，它的主要工作原理是通过触点的闭合和断开来控制电流的通断。

行程开关通常由一个可移动的机械触头和一个固定的触板组成。

当机械触头与触板接触时，触点闭合，电流可以通过行程开关流动。

而当机械触头与触板分离时，触点断开，电流无法通过行程开关。

行程开关的闭合和断开通常是由一个弹簧机构控制的。

该弹簧机构在没有外力作用时，会保持机械触头与触板分离，使触点处于断开状态。

当施加外力使机械触头与触板接触时，触点闭合，电流可以通过行程开关。

当施加的外力减小或取消时，弹簧机构会使机械触头与触板分离，触点断开。

除了弹簧机构，行程开关还可以配备其他控制元件，如按钮、拨盘等。

这些控制元件可以直接或间接地操控弹簧机构，从而实现对触点的闭合和断开控制。

总之，行程开关通过触点的闭合和断开来控制电流的通断，其工作原理主要是通过弹簧机构和其他控制元件实现的。

这种机械化的操作方式使得行程开关在许多电子设备和电路中得到了广泛应用。

行程开关一、定义行程开关，位置开关（又称限位开关）的一种，是一种常用的小电流主令电器。

利用生产机械运动部件的碰撞使其触头动作来实现接通或分断控制电路，达到一定的控制目的。

通常，这类开关被用来限制机械运动的位置或行程，使运动机械按一定位置或行程自动停止、反向运动、变速运动或自动往返运动等。

在电气控制系统中，位置开关的作用是实现顺序控制、定位控制和位置状态的检测。

用于控制机械设备的行程及限位保护。

构造：由操作头、触点系统和外壳组成。

在实际生产中，将行程开关安装在预先安排的位置，当装于生产机械运动部件上的模块撞击行程开关时，行程开关的触点动作，实现电路的切换。

因此，行程开关是一种根据运动部件的行程位置而切换电路的电器，它的作用原理与按钮类似。

行程开关广泛用于各类机床和起重机械，用以控制其行程、进行终端限位保护。

在电梯的控制电路中，还利用行程开关来控制开关轿门的速度、自动开关门的限位，轿厢的上、下限位保护。

行程开关可以安装在相对静止的物体（如固定架、门框等，简称静物）上或者运动的物体（如行车、门等，简称动物）上。

当动物接近静物时，开关的连杆驱动开关的接点引起闭合的接点分断或者断开的接点闭合。

由开关接点开、合状态的改变去控制电路和机构的动作。

二、分类1.按结构分类行程开关按其结构可分为直动式、滚轮式、微动式和组合式。

1)直动式行程开关动作原理同按钮类似，所不同的是：一个是手动，另一个则由运动部件的撞块碰撞。

当外界运动部件上的撞块碰压按钮使其触头动作，当运动部件离开后，在弹簧作用下，其触头自动复位。

其结构原理如图2.1.1所示，其动作原理与按钮开关相同，但其触点的分合速度取决于生产机械的运行速度，不宜用于速度低于0.4m/min的场所。

图2.1.1直动式行程开关组成：1：推杆2&4：弹簧3：动断触点5：动合触点2)滚轮式行程开关当运动机械的挡铁(撞块)压到行程开关的滚轮上时，传动杠连同转轴一同转动，使凸轮推动撞块，当撞块碰压到一定位置时，推动微动开关快速动作。
