电气检测仪器操作方法及数据分析详解

电气检测实验报告电气检测实验报告引言：电气检测实验是电气工程专业学生必不可少的一门实践课程，通过实验来加深对电气知识的理解和应用能力的培养。

本次实验旨在通过对电路的检测，掌握电路参数的测量方法和仪器的使用，以及对电路性能进行评估和分析。

一、实验目的本次实验的主要目的是：1.学习使用示波器和数字万用表等仪器，测量电路中的电压、电流、电阻等参数；2.掌握电路参数的计算方法，如电阻的串并联、电压的分压和电流的合流等；3.了解电路中的欧姆定律、基尔霍夫定律等基本原理，并通过实验验证其正确性。

二、实验仪器和材料1. 示波器2. 数字万用表3. 直流电源4. 电阻箱5. 电流表6. 电压表7. 连接线等三、实验步骤1. 实验前准备：将所需仪器和材料摆放整齐，确保连接线的接触良好。

2. 搭建电路：按照实验要求，搭建所需电路，包括串联、并联、分压和合流等电路。

3. 测量电路参数：使用示波器和数字万用表等仪器，测量电路中的电压、电流、电阻等参数，并记录下来。

4. 数据处理：根据实验数据，计算电路中的电阻、电压分压比和电流合流比等参数，并进行分析。

5. 结果分析：根据实验结果，分析电路中存在的问题，如电压过大或过小、电流不稳定等，并提出改进措施。

6. 实验总结：总结实验过程中的经验和教训，总结实验结果的合理性和可靠性，并提出对今后实验的改进意见。

四、实验结果与分析通过实验测量和计算，得到了电路中的各项参数。

例如，在串联电路中，通过电流表测量到的电流与通过电压表测量到的电压相等，验证了基尔霍夫定律的正确性。

在并联电路中，通过电压表测量到的电压与通过电流表测量到的电流相等，验证了欧姆定律的正确性。

此外，通过测量电路中的电压分压比和电流合流比，可以评估电路的性能和稳定性。

五、实验心得通过本次实验，我深刻认识到电气检测的重要性和实践的必要性。

实验过程中，我不仅学会了使用示波器和数字万用表等仪器，还掌握了电路参数的测量方法和计算公式。

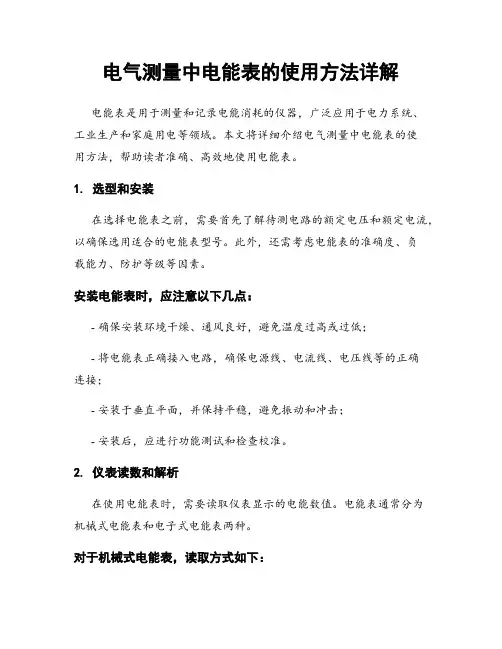

电气测量中电能表的使用方法详解电能表是用于测量和记录电能消耗的仪器，广泛应用于电力系统、工业生产和家庭用电等领域。

本文将详细介绍电气测量中电能表的使用方法，帮助读者准确、高效地使用电能表。

1. 选型和安装在选择电能表之前，需要首先了解待测电路的额定电压和额定电流，以确保选用适合的电能表型号。

此外，还需考虑电能表的准确度、负载能力、防护等级等因素。

安装电能表时，应注意以下几点：- 确保安装环境干燥、通风良好，避免温度过高或过低；- 将电能表正确接入电路，确保电源线、电流线、电压线等的正确连接；- 安装于垂直平面，并保持平稳，避免振动和冲击；- 安装后，应进行功能测试和检查校准。

2. 仪表读数和解析在使用电能表时，需要读取仪表显示的电能数值。

电能表通常分为机械式电能表和电子式电能表两种。

对于机械式电能表，读取方式如下：- 先读取上一次的示数，作为初始示数；- 应先确认电能表的转向（顺时针或逆时针），然后根据转向读取当前示数；- 读取示数时要注意数值的变化，根据指针所指位置的刻度进行读取；- 若指针与刻度之间存在“追赶”，则选择小一点的刻度；- 若指针与刻度之间存在“漏读”，则选择大一点的刻度。

对于电子式电能表，直接读取显示屏上的数值即可。

电子式电能表通常具有更高的精确度和可靠性，读数更加方便和直观。

3. 电能表误差校正为确保电能表的准确性和可靠性，应定期进行误差校正。

其中，误差校正包括线路误差校正和电能表本体误差校正两部分。

线路误差校正是通过使用标准电阻或其他标准电源进行校准，消除电路线路对电能表测量准确度的影响。

校正过程中应注意以下几点：- 校正前，确保线路稳定，没有电流泄漏和线路故障；- 确保使用的标准电源或标准电阻的准确度，避免传递更大的误差；- 使用校准装置按照操作步骤进行校正，并记录校准结果；- 校准后，应对电能表读数进行复核，确保准确性。

电能表本体误差校正是对电能表本身的准确度进行校正，通常由专业的计量机构进行。

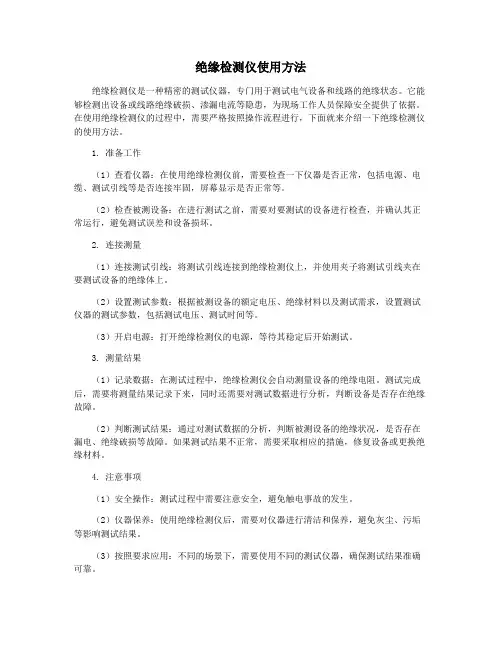

绝缘检测仪使用方法绝缘检测仪是一种精密的测试仪器，专门用于测试电气设备和线路的绝缘状态。

它能够检测出设备或线路绝缘破损、渗漏电流等隐患，为现场工作人员保障安全提供了依据。

在使用绝缘检测仪的过程中，需要严格按照操作流程进行，下面就来介绍一下绝缘检测仪的使用方法。

1. 准备工作（1）查看仪器：在使用绝缘检测仪前，需要检查一下仪器是否正常，包括电源、电缆、测试引线等是否连接牢固，屏幕显示是否正常等。

（2）检查被测设备：在进行测试之前，需要对要测试的设备进行检查，并确认其正常运行，避免测试误差和设备损坏。

2. 连接测量（1）连接测试引线：将测试引线连接到绝缘检测仪上，并使用夹子将测试引线夹在要测试设备的绝缘体上。

（2）设置测试参数：根据被测设备的额定电压、绝缘材料以及测试需求，设置测试仪器的测试参数，包括测试电压、测试时间等。

（3）开启电源：打开绝缘检测仪的电源，等待其稳定后开始测试。

3. 测量结果（1）记录数据：在测试过程中，绝缘检测仪会自动测量设备的绝缘电阻。

测试完成后，需要将测量结果记录下来，同时还需要对测试数据进行分析，判断设备是否存在绝缘故障。

（2）判断测试结果：通过对测试数据的分析，判断被测设备的绝缘状况，是否存在漏电、绝缘破损等故障。

如果测试结果不正常，需要采取相应的措施，修复设备或更换绝缘材料。

4. 注意事项（1）安全操作：测试过程中需要注意安全，避免触电事故的发生。

（2）仪器保养：使用绝缘检测仪后，需要对仪器进行清洁和保养，避免灰尘、污垢等影响测试结果。

（3）按照要求应用：不同的场景下，需要使用不同的测试仪器，确保测试结果准确可靠。

（4）保持测试环境清洁：测试过程中需要保持测试环境的清洁和安静，避免环境因素对测试结果的干扰。

通过以上步骤，就可以使用绝缘检测仪对电气设备和线路的绝缘状态进行精确测量。

在实际应用中，需要提高安全意识，严格按照操作流程进行，同时还需要不断学习和增长相关知识和技能，提高综合素质和专业水平。

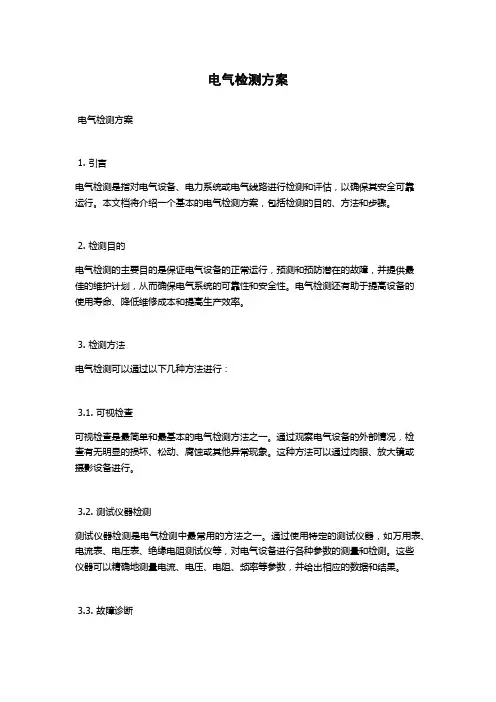

电气检测方案电气检测方案1. 引言电气检测是指对电气设备、电力系统或电气线路进行检测和评估，以确保其安全可靠运行。

本文档将介绍一个基本的电气检测方案，包括检测的目的、方法和步骤。

2. 检测目的电气检测的主要目的是保证电气设备的正常运行，预测和预防潜在的故障，并提供最佳的维护计划，从而确保电气系统的可靠性和安全性。

电气检测还有助于提高设备的使用寿命、降低维修成本和提高生产效率。

3. 检测方法电气检测可以通过以下几种方法进行：3.1. 可视检查可视检查是最简单和最基本的电气检测方法之一。

通过观察电气设备的外部情况，检查有无明显的损坏、松动、腐蚀或其他异常现象。

这种方法可以通过肉眼、放大镜或摄影设备进行。

3.2. 测试仪器检测测试仪器检测是电气检测中最常用的方法之一。

通过使用特定的测试仪器，如万用表、电流表、电压表、绝缘电阻测试仪等，对电气设备进行各种参数的测量和检测。

这些仪器可以精确地测量电流、电压、电阻、频率等参数，并给出相应的数据和结果。

3.3. 故障诊断故障诊断是在电气设备出现故障时进行的一种特殊检测方法。

通过分析故障现象和使用专业的诊断工具，如红外线热像仪、电器参数分析仪等，来确定故障原因和位置。

故障诊断可以帮助工程师迅速定位和解决故障，从而减少停机时间和生产损失。

4. 检测步骤电气检测的基本步骤如下：4.1. 准备工作在进行电气检测之前，需要准备好相应的工具和仪器，确保其完好并符合规定标准。

同时还需要了解检测对象的基本情况，包括设备型号、使用年限、技术参数等。

4.2. 可视检查首先进行可视检查，查看电气设备外部是否有异常情况，如损坏、松动、腐蚀等。

检查时应注意安全，如佩戴防护眼镜、手套等。

4.3. 测试仪器检测接下来使用相应的测试仪器对电气设备进行测量和检测。

根据具体需要，选择合适的仪器和检测方法，如测量电流、电压、电阻等参数，检测绝缘电阻等。

4.4. 故障诊断如果发现异常情况或故障，进行相应的故障诊断。

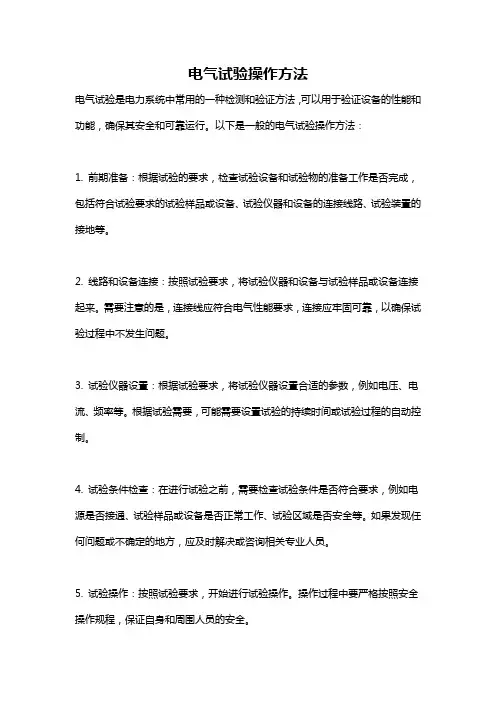

电气试验操作方法电气试验是电力系统中常用的一种检测和验证方法，可以用于验证设备的性能和功能，确保其安全和可靠运行。

以下是一般的电气试验操作方法：1. 前期准备：根据试验的要求，检查试验设备和试验物的准备工作是否完成，包括符合试验要求的试验样品或设备、试验仪器和设备的连接线路、试验装置的接地等。

2. 线路和设备连接：按照试验要求，将试验仪器和设备与试验样品或设备连接起来。

需要注意的是，连接线应符合电气性能要求，连接应牢固可靠，以确保试验过程中不发生问题。

3. 试验仪器设置：根据试验要求，将试验仪器设置合适的参数，例如电压、电流、频率等。

根据试验需要，可能需要设置试验的持续时间或试验过程的自动控制。

4. 试验条件检查：在进行试验之前，需要检查试验条件是否符合要求，例如电源是否接通、试验样品或设备是否正常工作、试验区域是否安全等。

如果发现任何问题或不确定的地方，应及时解决或咨询相关专业人员。

5. 试验操作：按照试验要求，开始进行试验操作。

操作过程中要严格按照安全操作规程，保证自身和周围人员的安全。

6. 数据记录与分析：在试验过程中，需要及时记录试验数据，并进行数据分析。

这些数据可以用于确认试验的有效性，以及后续对试验结果的分析和判断。

7. 试验结束：试验结束后，需要按照要求进行设备和线路的拆除，并将试验仪器归位。

同时，需要总结试验过程中的经验和教训，以便于今后的试验工作。

需要注意的是，不同的电气试验可能有不同的操作要求和步骤。

在进行任何试验操作之前，应仔细阅读试验要求和操作手册，确保按照正确的方法和步骤进行操作。

如有需要，应寻求相关专业人员的指导和支持。

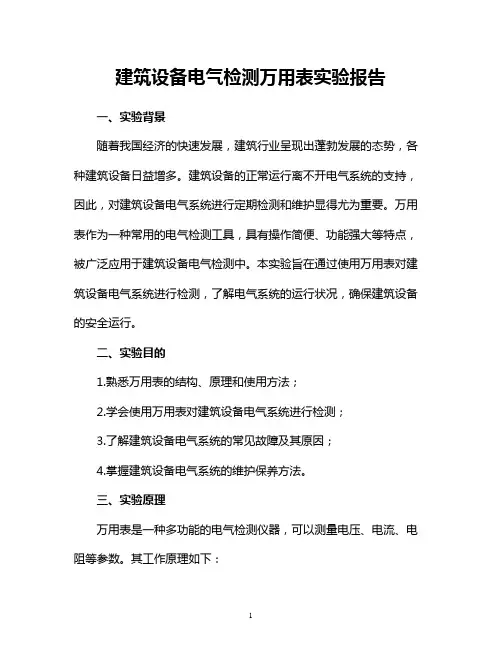

建筑设备电气检测万用表实验报告一、实验背景随着我国经济的快速发展，建筑行业呈现出蓬勃发展的态势，各种建筑设备日益增多。

建筑设备的正常运行离不开电气系统的支持，因此，对建筑设备电气系统进行定期检测和维护显得尤为重要。

万用表作为一种常用的电气检测工具，具有操作简便、功能强大等特点，被广泛应用于建筑设备电气检测中。

本实验旨在通过使用万用表对建筑设备电气系统进行检测，了解电气系统的运行状况，确保建筑设备的安全运行。

二、实验目的1.熟悉万用表的结构、原理和使用方法；2.学会使用万用表对建筑设备电气系统进行检测；3.了解建筑设备电气系统的常见故障及其原因；4.掌握建筑设备电气系统的维护保养方法。

三、实验原理万用表是一种多功能的电气检测仪器，可以测量电压、电流、电阻等参数。

其工作原理如下：1.电压测量：将万用表的正负表笔分别接在电路的两个测量点上，根据电路的电压类型（直流电压或交流电压）选择合适的测量范围，读取电压值。

2.电流测量：将万用表的正负表笔分别接在电路的两个测量点上，将万用表串联在电路中，根据电路的电流类型（直流电流或交流电流）选择合适的测量范围，读取电流值。

3.电阻测量：将万用表的正负表笔分别接在电路的两个测量点上，根据电路的电阻范围选择合适的测量范围，读取电阻值。

四、实验仪器与材料1.万用表：一台，具备电压、电流、电阻测量功能；2.建筑设备：一台，具备电气系统；3.导线：若干，用于连接万用表与建筑设备电气系统；4.测量笔：一对，用于接触建筑设备电气系统进行测量。

五、实验步骤1.准备工作：确保建筑设备处于断电状态，避免电气安全事故的发生。

将万用表、导线、测量笔等实验器材准备好。

2.万用表检查：检查万用表的外观，确保无损坏。

打开万用表开关，检查显示屏是否正常，功能按键是否灵敏。

3.电压测量：将万用表的正负表笔分别接在建筑设备电气系统的两个测量点上，根据电路的电压类型选择合适的测量范围，读取电压值。

分别测量建筑设备电气系统的直流电压和交流电压。

电气工程中的电力监测仪规范要求与数据处理电力监测仪在电气工程中起着至关重要的作用，它可以实时监测电力系统的电能信息，并对电力设备的运行情况进行评估和分析。

为了确保电力监测仪的有效运行和数据处理的准确性，制定了一系列的规范要求。

本文将探讨电气工程中的电力监测仪的规范要求以及数据处理的方法。

一、电力监测仪的规范要求1. 安装位置的选择安装电力监测仪时，应选择距离被监测电力设备近且便于观察的位置。

同时，要避免高温、强电磁干扰等对电力监测仪造成影响的环境。

2. 仪器的选择与安装选择适合的电力监测仪器，并根据仪器的安装要求进行正确安装。

同时，还需根据电力系统的特点，选择合适的监测参数，并设置监测仪的工作模式和监测周期。

3. 校准和检修定期对电力监测仪进行校准和检修，以确保其监测结果的准确性和可靠性。

如果发现仪器存在故障或损坏，应及时维修或更换。

4. 数据传输和存储电力监测仪需要与计算机或数据采集系统进行数据传输和存储。

在数据传输过程中，应确保数据的完整性和安全性，同时加密和备份重要数据，以防止数据丢失或篡改。

二、电力监测数据的处理方法1. 数据采集与处理电力监测仪会不断采集电力系统的各项指标数据，包括电压、电流、功率因数等。

这些数据需要进行合理的处理和分析，以得出有意义的结论和建议。

2. 数据存储与展示电力监测数据应进行有效的存储和管理，以便后续的查询和分析。

可以采用数据库或云存储等方式，将数据按照时间和设备进行分类存储，并提供便捷的查询和展示界面。

3. 数据分析与报告通过对电力监测数据的统计和分析，可以得到电力系统的运行状态和性能指标。

根据这些分析结果，可以及时发现问题并采取相应的措施。

此外，还可以生成专业的报告和图表，以便更直观地呈现数据分析结果。

4. 数据预测与优化借助机器学习和数据挖掘等技术，可以对电力监测数据进行预测和优化。

通过对历史数据的分析和建模，可以预测电力设备的寿命、维护周期等，从而提前做好设备维护和优化计划。

一、实验名称电气测量技术实验二、实验目的1. 熟悉电气测量仪器的使用方法和原理。

2. 掌握基本的电气测量技术，包括电压、电流、电阻等参数的测量。

3. 学会使用万用表等仪器进行电路参数的测量和故障诊断。

4. 培养严谨的科学实验态度和良好的实验操作技能。

三、实验原理电气测量技术是利用测量仪器对电路中的电压、电流、电阻等电气参数进行测量的技术。

常见的测量仪器有万用表、示波器、交流电流表、交流电压表等。

本实验主要使用万用表进行测量。

四、实验仪器与设备1. 万用表2. 电阻器3. 电容器4. 电流表5. 电压表6. 连接线7. 电源五、实验步骤1. 测量电阻（1）将电阻器接入电路中，确保电路连接正确。

（2）打开万用表，选择电阻测量功能。

（3）将万用表的两个表笔分别连接到电阻器的两端。

（4）读取电阻值，记录实验数据。

2. 测量电压（1）将电压表接入电路中，确保电路连接正确。

（2）打开电压表，选择电压测量功能。

（3）将电压表的两个表笔分别连接到待测电压的两端。

（4）读取电压值，记录实验数据。

3. 测量电流（1）将电流表接入电路中，确保电路连接正确。

（2）打开电流表，选择电流测量功能。

（3）将电流表的两个表笔分别连接到待测电流的两端。

（4）读取电流值，记录实验数据。

4. 故障诊断（1）根据实验数据，分析电路中可能存在的故障。

（2）使用万用表对电路中的元件进行测量，判断故障原因。

（3）根据故障原因，提出解决故障的方法。

六、实验数据与处理1. 电阻测量数据电阻器阻值：R = 100Ω测量值：R1 = 99.5Ω，R2 = 100.2Ω，R3 = 99.8Ω平均值：R = (R1 + R2 + R3) / 3 = 99.9Ω2. 电压测量数据电源电压：U = 5V测量值：U1 = 4.9V，U2 = 5.1V，U3 = 5.0V平均值：U = (U1 + U2 + U3) / 3 = 5.0V3. 电流测量数据电源电流：I = 1A测量值：I1 = 0.9A，I2 = 1.1A，I3 = 1.0A平均值：I = (I1 + I2 + I3) / 3 = 1.0A七、实验结果与分析1. 电阻测量结果与实际值基本一致，说明实验操作正确，测量仪器准确。

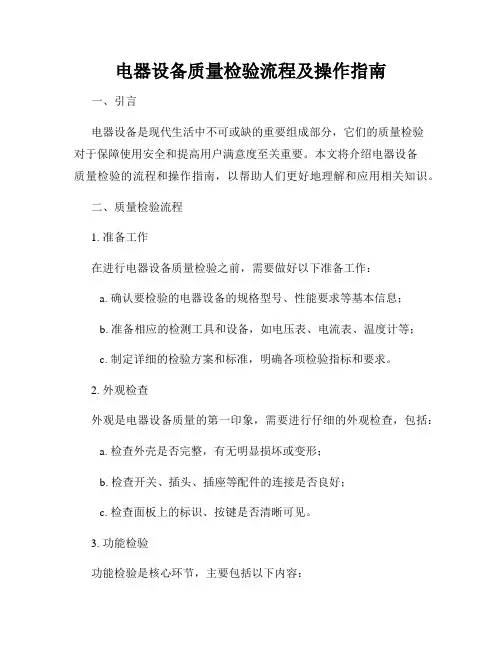

电器设备质量检验流程及操作指南一、引言电器设备是现代生活中不可或缺的重要组成部分，它们的质量检验对于保障使用安全和提高用户满意度至关重要。

本文将介绍电器设备质量检验的流程和操作指南，以帮助人们更好地理解和应用相关知识。

二、质量检验流程1. 准备工作在进行电器设备质量检验之前，需要做好以下准备工作：a. 确认要检验的电器设备的规格型号、性能要求等基本信息；b. 准备相应的检测工具和设备，如电压表、电流表、温度计等；c. 制定详细的检验方案和标准，明确各项检验指标和要求。

2. 外观检查外观是电器设备质量的第一印象，需要进行仔细的外观检查，包括：a. 检查外壳是否完整，有无明显损坏或变形；b. 检查开关、插头、插座等配件的连接是否良好；c. 检查面板上的标识、按键是否清晰可见。

3. 功能检验功能检验是核心环节，主要包括以下内容：a. 检查是否开机正常，并观察启动过程中是否有异常声响或异味等；b. 测试各个功能键是否灵敏、稳定，并检验功能是否符合预期；c. 考察设备对外部信号的处理能力，如输入输出接口的连通性、传输速度等。

4. 电器性能检测电器性能检测是对设备工作状态的综合评估，包括以下几个方面：a. 电气性能测试：通过测量电压、电流、功率等来评估设备的电气特性；b. 能源效率测试：测试设备在正常使用条件下的能耗情况，评估能源利用效率；c. 安全性能测试：检验设备的绝缘电阻、接地保护等安全性能指标。

5. 故障模拟测试为了验证电器设备在面对故障时的可靠性和稳定性，可以进行故障模拟测试，包括：a. 过载测试：对设备进行长时间高负荷运行，观察其是否出现异常或损坏；b. 温度测试：通过改变环境温度，测试设备的耐热性和散热效果；c. 抗干扰测试：模拟外部干扰信号，检验设备的抗干扰能力。

6. 数据记录与分析在进行电器设备质量检验的过程中，需要及时记录各项测试数据，并进行分析和归档。

这有助于对设备进行评估和追溯，并为后续优化提供参考依据。

第四节检测仪器操作一、复合型气体检测器XPO-317型操作规程1.操作参数规格型号：XPO-317 出厂编号：707672生产厂家：日本新电机株式会社监测气体：氧气、可燃气体量程：氧气:0～25% 可燃气体:0～100%LEL2.设备图片3.操作方法3.1操作前的准备3.1.1仪器连接1)将气体导入胶管一端与固定在氧传感器室顶部的气样入口处相连接。

2)将过滤/除潮器与吸引管连接。

3)将气体导入胶管另一端与过滤/除潮器相连接。

3.1.2检验电池电压将转换开关置于“BATT”挡上，表盘指针应指在蓝色的“BATT”测量标记上，如指针达不到蓝色标记时，应更换电池。

3.1.3零调节挡上，指针应指在氧气浓度21%的刻度上，若在新鲜空气中指1)将转换开关置于O2针达不到21% 应旋转O调节旋钮，使指针指在21%刻度上。

22)将转换开关置于“GAS”挡上，指针应指在可燃气体浓度刻度线的零点上，若新鲜空气中，指针不再零点，应调整“ZERO ADJ”钮，使指针指向零点。

3.2启动操作挡或“GAS”挡并将吸引管靠近所要检测地点来测量。

当监测到将转换开关转至O2可燃气体浓度超过10%LEL时要戴空呼器，氧气含量不低于19.5%，不高于23.5%，否则要戴空呼器。

3.3运行中的检查及操作1)在测量中，如氧气浓度低于18%及可燃气体浓度超过20%LEL时，仪器发出连续报警声，同时，缺氧报警灯及可燃气报警灯闪亮。

缺氧及可燃气浓度超限或两者皆有时的报警声是不同的。

挡，可读取氧气浓度值。

2)转换开关置于O23)转换开关置于“GAS”挡，可读取可燃气浓度值。

3.4停机操作检测完后，必须使检测仪吸干净空气而使得指针回到“0FF”位置后方可关电源。

3.5设备保养3.6注意事项挡还是“GAS”挡，当可燃气浓度超限和缺氧同时发生时，1) 转换开关不论放在O2可发出合成音报警。

2)不要强烈震动。

3)不要长时间通入高浓度气体。

4)不要在高温、高湿环境中贮存。

电气测量实验报告总结一、实验目的本次实验的主要目的是掌握电气测量的基本原理和常用仪器的使用方法，通过实验操作和数据分析，加深对电气测量理论的理解，并培养实际操作和问题解决能力。

具体的实验项目包括电压、电流、电阻等基本量的测量，以及电压表、电流表、电桥等仪器的使用。

二、实验步骤1. 测量电压：利用数字多用表测量直流电压和交流电压，并比较两者的差异。

2. 测量电流：利用数字多用表测量直流电流和交流电流，并观察电阻对电流的影响。

3. 测量电阻：采用电流法和电压法测量不同电阻的值，并验证测量结果的准确性。

4. 使用电压表和电流表：使用数字多用表测量不同电路中的电压和电流，并观察测量值是否符合理论预期。

5. 使用电桥：利用电桥测量未知电阻的值，并分析实验数据，计算出电阻的准确值。

三、实验结果根据实验操作和数据测量，我们得到了如下的实验结果：1. 电压测量：经过比较直流电压和交流电压的测量结果，发现直流电压的测量值相对稳定，误差较小，而交流电压的测量值有一定的波动。

2. 电流测量：通过测量直流电流和交流电流，发现直流电流的测量值稳定性较好，而交流电流的测量值会受到电阻的影响而有所波动。

3. 电阻测量：通过电流法和电压法分别测量电阻的值，并将两次测量结果进行对比，发现两种方法得到的测量值非常贴近，误差几乎可以忽略不计。

4. 仪器使用：通过使用数字多用表测量电压和电流，我们发现其测量值与理论预期基本吻合，仪器使用操作便捷，能够满足实际测量需求。

5. 电桥使用：通过使用电桥测量未知电阻的值，我们可以得到较为准确的测量结果，电桥是一种非常有用的仪器，能够帮助我们进行精确的电阻测量。

四、实验感想通过本次实验，我们对电气测量的原理和方法有了更深入的了解。

实际操作使我们更加熟悉了电压、电流、电阻等基本量的测量方式，并且培养了我们的实际操作和问题解决能力。

同时，通过实验结果的对比和分析，我们对数字多用表、电桥等仪器的使用方法和准确性也有了更深入的认识。

电气电流测量实验报告
1. 实验目的
掌握电气电流的测量方法，了解电流测量仪器的使用原理和操作技巧。

2. 实验仪器和材料
- 电流表
- 电源
- 电阻器
- 连线
- 万用表
3. 实验原理
电流是电荷在单位时间内通过导体横截面的数量，通常使用安培(A)作为单位进行表示。

电流的测量需要使用电流表，电流表是根据安培力原理工作的电流测量仪器。

4. 实验步骤
1. 将电源连接到电流表的正负极上，确保电源电压与测量范围相匹配。

2. 调节电流表的量程选择钮，选择合适的量程使得测量值在合理范围内。

3. 将电流表的正负极与电路中的测量位置相连，确保接线正确、稳固。

4. 打开电源，读取电流表的示数并记录。

5. 实验数据记录与处理
电流(A) 电压(V)
-
0.1 2.4
0.2 4.7
0.3 7.1
0.4 9.3
0.5 11.5
6. 实验结果分析
通过实验数据可以得出电流与电压之间呈线性关系，即电流随电压的增加而增加。

7. 实验总结
通过本次实验，我们掌握了电气电流的测量方法，了解了电流测量仪器的使用原理和操作技巧。

同时，我们也学会了如何正确连接电流表和进行测量。

在实验过程中，我们注意到电流值随着电压的增加而增加，这与理论预期符合。

8. 实验心得
本次实验让我更深入理解了电流和电压的关系，也让我对电流表的使用有了更清晰的认识。

实验中，我注意到了测量过程中的一些细节问题，比如正确选择量程和稳固的接线。

这些经验对我今后的学习和工作都会有所帮助。

常用电子仪器的使用实验报告分析篇一：《常用电子仪器的使用》的实验报告实验一、常用电子仪器的使用一、实验目的1、学习电子技术实验中常用电子仪器的主要技术指标、性能和正确使用方法。

2、初步掌握用示波器观察正弦信号波形和读取波形参数的方法。

电路实验箱的结构、基本功能和使用方法。

二、实验原理在模拟电子电路实验中，要对各种电子仪器进行综合使用，可按照信号流向，以接线简捷，调节顺手，观察与读数方便等原则进行合理布局。

接线时应注意，为防止外界干扰，各仪器的公共接地端应连接在一起，称共地。

1．信号发生器信号发生器可以根据需要输出正弦波、方波、三角波三种信号波形。

输出信号电压频率可以通过频率分挡开关、频率粗调和细调旋钮进行调节。

输出信号电压幅度可由输出幅度调节旋钮进行连续调节。

操作要领：1）按下电源开关。

2）根据需要选定一个波形输出开关按下。

3）根据所需频率，选择频率范围（选定一个频率分挡开关按下）、分别调节频率粗调和细调旋钮，在频率显示屏上显示所需频率即可。

4）调节幅度调节旋钮，用交流毫伏表测出所需信号电压值。

注意：信号发生器的输出端不允许短路。

2．交流毫伏表交流毫伏表只能在其工作频率范围内，用来测量300伏以下正弦交流电压的有效值。

操作要领：1）为了防止过载损坏仪表，在开机前和测量前（即在输入端开路情况下）应先将量程开关置于较大量程处，待输入端接入电路开始测量时，再逐档减小量程到适当位置。

2）读数：当量程开关旋到左边首位数为“1”的任一挡位时，应读取0～10标度尺上的示数。

当量程开关旋到左边首位数为“3”的任一挡位时，应读取0～3标度尺上的示数。

3）仪表使用完后，先将量程开关置于较大量程位置后，才能拆线或关机。

3．双踪示波器示波器是用来观察和测量信号的波形及参数的设备。

双踪示波器可以同时对两个输入信号进行观测和比较。

操作要领：1）时基线位置的调节开机数秒钟后，适当调节垂直（↑↓）和水平（←→）位移旋钮，将时基线移至适当的位置。

电缆故障测试检测查找仪器使用方法简版修正1.仪器准备-将仪器放置在平稳的工作台上，插上电源线并接通电源。

-确认仪器屏幕显示正常，没有任何故障提示。

2.连接电缆-将待测电缆断开，分割成两段。

-将仪器的发射端与一个电缆段的一端相连，并确保连接牢固。

-将仪器的接收端与另一个电缆段的一端相连，并确保连接牢固。

3.开始测试-按下仪器上的开机按钮，待仪器启动完成。

-在操作界面上选择故障定位模式，如电压法、电流法或时间域反射法等。

-设置适当的测试参数，如电流大小、测试时间等。

-点击“开始测试”按钮，仪器将开始检测故障。

4.故障定位-仪器会实时显示测试结果，包括故障位置、类型及距离等信息。

-根据仪器显示的故障位置，可采取相应的维修措施，如挖掘地面找到电缆，修理或更换电缆等。

5.完成测试-完成一次故障定位后，点击“停止测试”按钮，仪器将停止测量。

-断开电缆连接，将仪器关机，并拔掉电源线。

-将仪器放回存放位置，保证仪器的安全。

注意事项：-在操作仪器之前，请仔细阅读使用说明书，熟悉仪器的功能和操作流程。

-在测试过程中，需要确保测试操作区域没有其他人员，以免发生安全事故。

-操作过程中要注意操作规范，防止仪器受到外界干扰，影响测试结果的准确性。

总结：电缆故障测试检测查找仪器的使用方法较为简单，主要包括仪器准备、连接电缆、开始测试、故障定位和完成测试等步骤。

仪器操作人员只需熟悉仪器的功能和操作流程，按照说明书进行操作即可。

在测试过程中，要注意操作规范和安全性，以保证测试结果的准确性。

常用电气试验设备操作方法电气试验设备是进行电气性能测试和检验的重要工具，在电力系统运行和维护中起着至关重要的作用。

掌握常用电气试验设备的操作方法，对于保证测试结果的准确性和提高工作效率非常重要。

本文将介绍常用电气试验设备的操作方法，包括绝缘电阻测试仪、交流高压开关试验仪和电力负荷仪表等。

绝缘电阻测试仪绝缘电阻测试仪是用于测量电器设备的绝缘电阻的一种设备。

在使用绝缘电阻测试仪进行测量之前，需要进行如下操作：1.连接电源：将绝缘电阻测试仪的电源线与电源插座连接，并确保电源稳定。

2.准备测试样品：将需要测量绝缘电阻的电器设备与绝缘电阻测试仪连接，应确保连接可靠。

3.设置参数：在绝缘电阻测试仪的操作面板上设置测量参数，如测量范围、测量时间等。

根据测试要求选择适当的参数。

4.开始测试：按下开始测试按钮，绝缘电阻测试仪开始对待测样品进行绝缘电阻测量。

在测量过程中，应密切观察仪表读数，确保测试结果的准确性。

5.记录测量结果：在测试完成后，记录测试结果，并按照需要进行数据分析和处理。

交流高压开关试验仪交流高压开关试验仪是一种用于测试高压开关设备的电气性能的设备。

以下是使用交流高压开关试验仪的操作方法：1.准备测试样品：将待测高压开关设备与试验仪器连接，根据设备的连接要求进行正确的连接。

2.设置参数：在交流高压开关试验仪的操作面板上设置相关参数，如输出电压、测试时间等。

根据测试要求选择适当的参数。

3.开始测试：按下开始测试按钮，交流高压开关试验仪开始输出高压电流进行测试。

在测试过程中，应注意观察设备的运行状态和试验仪器的读数，以确保测试的准确性和平安性。

4.记录测量结果：在测试完成后，记录测试结果，并按照需要进行数据分析和处理。

如发现异常结果，应及时进行排查和处理。

5.平安操作：在使用交流高压开关试验仪时，应严格按照操作手册和平安指南进行操作。

注意平安使用高压设备，防止触电等危险。

电力负荷仪表电力负荷仪表是用于测量电气设备负荷的一种仪表。

功率计操作说明功率计是一种用于测量电路或电器消耗的功率的仪器。

它可以帮助用户准确地了解电路或电器在使用过程中的功耗情况，为节能提供重要依据。

下面将为您详细介绍功率计的操作步骤和注意事项。

1. 连接电源和信号源首先确保功率计已连接到适当的电源，并连接到待测的电路或电器上。

接通电源后，确认仪器已准备就绪。

2. 设置参数在进行功率测量之前，用户需要设定功率计的参数，包括电压范围、电流范围、功率范围等。

根据具体的测量需求灵活调整参数，确保测量结果准确可靠。

3. 进行功率测量根据已设定的参数，开始进行功率测量。

此时可以实时监测功率值的变化，同时注意仪器显示屏上的数据信息，确保测量过程中没有异常情况发生。

4. 记录数据在完成功率测量后，及时记录测量结果。

用户可以选择将数据保存在功率计内部存储器中，或通过数据接口传输到外部设备进行存档和分析。

5. 断开连接在使用完功率计后，记得断开与电路或电器的连接，关机并拔掉电源线。

定期对功率计进行清洁和维护，确保其正常运行。

注意事项：1. 在操作功率计时，务必按照操作手册的要求进行，避免操作失误导致仪器损坏或数据不准确。

2. 避免过载操作，根据电路或电器的功率范围合理设定功率计的参数，以免损坏设备。

3. 在测量高压电路时，要格外小心谨慎，避免发生安全事故。

4. 注意保护仪器免受潮湿、高温和振动等外部环境的影响，确保其长时间稳定运行。

通过以上操作说明，您可以更好地掌握功率计的正确使用方法，确保准确测量电路或电器的功率情况，为节能提供科学数据支持。

希望您能遵循以上操作步骤，正确操作功率计，确保测试结果的准确性和可靠性。

谢谢！。
