螺纹结构及五要素33页PPT

第7页/共51页
4、锯齿形螺纹 (S)
锯齿形螺纹是 一种受单向力的 传动螺纹，牙型 为不等腰梯形， 一侧边牙型角为 30°，另一边牙 型角为3°，螺纹 种类代号为S。
第8页/共51页
返回本章界面
7-2 螺纹的画法和标注
1、外螺纹的画法： 大径粗实线，小径细实线，在投影为圆的视图中表
示大径的圆用粗实线画，表示小径的圆用细实线画3/4圈， 倒角的圆咳省略不画。一般近似地取小径=0.85大径
中等旋合长度不标注。
s40×7 Tr40×14(P7)LH
第14页/共51页
管螺纹的标注
管螺纹：管螺纹只注牙型符号、尺寸代号和旋向。 标注格式为： G1（右旋不标注） G——管螺纹代号 1——尺寸代号1英寸 管螺纹的尺寸代号不是螺纹的大径，而是管子孔径的近似值，管螺纹的大径、
小径和螺距查表可知。
第15页/共51页
单击图片演示动画
第19页/共51页
返回本章界面
四、双头螺柱的连接简化画法
第20页/共51页
返回本章界面
双头螺柱的连接
单击图片演示动画
第21页/共51页
返回本章界面
五、螺钉连接画法
单击图片演示动画
第22页/共51页
返回本章界面
7-4 键、销联结
一、键的种类
平键
半圆键
第23页/共51页
钩头楔键
返回本章界面
返回本章界面
7-3 螺纹紧固件
一、常用螺纹紧固件
第16页/共51页
二、螺纹紧固件的标记与图例
六角头螺栓一A和B级 GB/T 5782—2000
双头螺柱（ bm＝1.25 d） GB/T 897—1988
开槽沉头螺钉 GB/T 68—2000

1.标注螺纹尺寸 5).普通粗牙螺纹:公称直径d=30,螺距 p=3.5,右旋,中等旋合长度,中径和顶径公 差带代号均为5g。
1.标注螺纹尺寸 6).普通细牙螺纹:公称直径d=30,螺距 p=1,左旋,短旋合长度,中径和顶径公 差带代号均为7H。
螺纹紧固件联接
螺栓联接的画法
螺柱联接的画法
12-2-2(1) 分析下列紧固件联接图中的各 种错误，并在旁边画出正确的联接图。
5.分析螺柱联接画法的错误,将正确的画在右面。
6.分析螺钉联接画法的错误,将正确的画在右面。
11-5标注表面粗糙度
1.将指定的表面粗糙度用代号标注在图上。
11-5标注表面粗糙度
1.将指定的表面粗糙度用代号标注在图上。
11-5标注表面粗糙度
2. 指出错误,将正确的表面粗糙度标注在右图上。
1.标注螺纹尺寸 2).普通细牙螺纹:公称直径d=16,螺距 p=1.5,左旋,长旋合长度,中径和顶径公 差带代号均为6H。
1.标注螺纹尺寸 3).普通粗牙螺纹:公称直径d=20,螺距 p=2.5,右旋,中等旋合长度,中径和顶径公 差带代号均为6h。
1.标注螺纹尺寸 4).普通细牙螺纹:公称直径d=20,螺距 p=1.5,左旋,长旋合长度,中径和顶径公 差带代号均为6H。

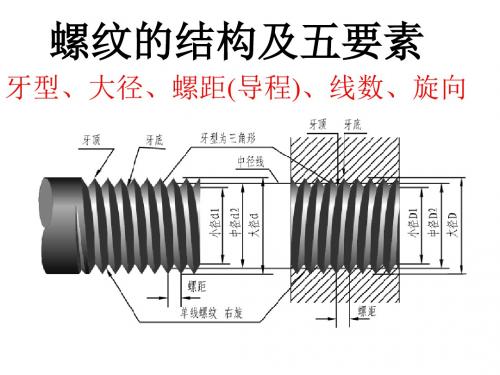

螺纹的结构及五要素
牙型、大径、螺距(导程)、线数、旋向
螺纹的画法及标注(GB/T4459.1-2019)
螺纹的画法及标注(GB/T4459.1-2019)
螺纹的画法及标注(GB/T4459.1-2019)
2-2(1)
12-2(2)
1.标注螺纹尺寸 1).普通粗牙螺纹:公称直径d=16,螺距 p=2,右旋,中等旋合长度,中径和顶径 公差带代号分别为5g6g。

〔留意：120度锥顶角，光孔段，终止线，剖面
盲 孔 不 剖 画 法
盲孔剖开
终止纹旋合画法 旋合部分按外螺纹画，其他按各自的 画法画出。实心杆件、规范件按不剖处置。
？指出图中的错误
错误
正确
三 螺纹的标注
CAXA
1.常见规范螺纹的螺纹代号
特征代号 公称×螺距〔导程)旋向-中顶径公差带代号-旋 合长度
〔完〕
四、螺纹紧固件
1 常用螺纹紧固件及其标志
标志：称号 国标编号 规格和性能尺寸
例如：螺栓 GB5782-86 M8 × 40 (40指公称长度)
螺柱 GB897-88 M8 × 35 (35指公称长度)
螺钉 GB67-85 M8 × 25 螺母 GB6170-86 M8
螺栓、螺母、垫圈比例画法尺寸：
用于传送运动和动力，如机 床丝杠、尾架丝杠等
锯齿形 螺纹
B
用于传送单向压力，如千 斤顶螺杆
大径、小径和中径 大径—与外螺纹牙顶或内螺纹牙底相重合的假想圆 柱直径; 小径—与外螺纹牙底或内螺纹牙顶相重合的假想圆 柱直径;
导程 S与螺距 P
S:同一条螺旋线上相邻两牙在中径线上对应两点间的轴向间隔 P:相邻两牙在中径线上对应两点间的间隔
1〕上部光孔〔孔径>大径)， 下部按旋合画法画出
2〕下部螺纹为盲孔 螺纹孔深、光孔孔深
3〕盲孔锥顶角—120° 4〕剖面线—打到粗实线 5〕螺钉槽投影—45 °加粗 斜线
小结
一、螺栓、螺钉、螺柱、螺母、垫圈都是规范件， 掌握其联接装配图的简化画法， 留意比较它们的一样点和区别。掌握其标志内容。 二、会查阅螺纹及螺纹衔接件的规范手册。
牙型 螺纹轴线断面上螺纹的轮廓外形。

1.标注螺纹尺寸 2).普通细牙螺纹:公称直径d=16,螺距 p=1.5,左旋,长旋合长度,中径和顶径公 差带代号均为6H。
1.标注螺纹尺寸 3).普通粗牙螺纹:公称直径d=20,螺距 p=2.5,右旋,中等旋合长度,中径和顶径公 差带代号均为6h。
1.标注螺纹尺寸 4).普通细牙螺纹:公称直径d=20,螺距 p=1.5,左旋,长旋合长度,中径和顶径公 差带代号均为6H。
1.标注螺纹尺寸 5).普通粗牙螺纹:公称直径d=30,螺距 p=3.5,右旋,中等旋合长度,中径和顶径公 差带代号均为5g。

1.标注螺纹尺寸 6).普通细牙螺纹:公称直径d=30,螺距 p=1,左旋,短旋合长度,中径和顶径公 差带代号均为7H。
螺纹紧固件联接
螺栓联接的画法
螺柱联接的画法
12-2-2(1) 分析下列紧固件联接图中的各 种错误，并在旁边画出正确的联接图。
5.分析螺柱联接画法的错误,将正确的画在右面。
6.分析螺钉联接画法的错误,将正确的画在右面。
11-5标注表面粗糙度
1.将指定的表面粗糙度用代号标注在图上。
11-5标注表面粗糙度
1.将指定的表面粗糙度用代号标注在图上。
11-5标注表面粗糙度
2. 指出错误,将正确的表面粗糙度标注在右图上。
螺纹的结构及五要素
牙型、大径、螺距(导程)、线数、旋向
螺纹的画法及标注(GB/T4459.1-2019)
螺纹的画法及标注(GB/T4459.1-2019)
螺纹的画法及标注(GB/T4459.1-2019)
2-2(1)
12-2(2)
1.标注螺纹尺寸 1).普通粗牙螺纹:公称直径d=16,螺距 p=2,右旋,中等旋合长度,中径和顶径 公差带代号分别为5g6g。

55°非密封管螺纹的标记示例:
G: 非密封管螺纹的螺纹特征代号； G3/4: 尺寸代号为3/4的单线右旋圆柱内螺纹； G3/4A或G3/4B: 尺寸代号为3/4的单线右旋圆柱外螺纹, 标记中的A和B是螺纹中径的公差等级； G3/4-LH和G3/4A-LH中的LH表示左旋螺纹，二者构成的螺 纹副仅标注外螺纹的标记代号。
（1）、 牙型 在通过螺纹轴线的剖面区域上，螺纹的轮廓形状称为牙型。
有三角形、梯形、锯齿形、圆弧和矩形等牙型。
矩形螺纹
螺纹的牙型比较
30º
15º
三角形螺纹 M
梯形螺纹 Tr
30º 3º
螺 纹 牙 形 角？
锯齿形螺纹 B
螺 距？
（2）、公称直径 螺纹有大径（d、D）、中径（d2、D2）、小径（d1、 D1），在表示螺纹时采用的是公称直径，公称直径是 代表螺纹尺寸的直径。
SUCCESS
THANK YOU
2019/6/18
普通螺纹的旋合长度
有长、中、短三种，分别用代号L、N、S表示。
M10－5g6g―S 为短旋合长度的螺纹
M10―7H―L
为长旋合长度的螺纹
当螺纹为中等旋合长度时，代号N不标注。
当特殊需要时，可注明旋合长度的数值。 M20×2―5g6g―40
旋向代号
梯形螺纹和锯齿形螺纹的标记与普通螺纹类同。
梯形螺纹的标记示例
Tr40×7LH－7e, 梯形螺纹(螺纹特征代号为Tr), 公称
直径φ40 ，单线，螺距7，左旋，中径公差带代号7e；中等 旋合长度。 注意: 只标注中径公差带代号，旋合长度只有两 种（代号N和L），当中等旋合长度时，N省略不注。
当螺纹为多线螺纹时，标记为：
中径： 在大径和小径之间有一假想圆柱面，在其母线上牙型 的

5、旋向 顺时针旋转时旋入的螺纹称为右旋螺纹； 逆时针旋转时旋入的螺纹称为左旋螺纹。
左旋螺纹பைடு நூலகம்
右旋螺纹
螺纹种类和要素
目录
Content
01 螺纹的种类
02 螺纹的要素
01 螺纹的种类
按牙型可分为三角形、梯形、矩形、锯齿形和圆弧螺纹； 按螺纹旋向可分为左旋和右旋； 按螺旋线条数可分为单线和多线； 按螺纹母体形状分为圆柱和圆锥等。
02 螺纹的要素
螺纹包括五个要素：牙型、公称直径、线数、螺距（或导程）、旋向。
3、线数
沿一条螺旋线形成的螺纹称为单线螺纹，沿轴向等距分布的两条或两条以上的螺旋线形成的螺纹 称为多线螺纹。
单线螺纹（左）
双线螺纹（右）
4、螺距和导程
螺距（p）是相邻两牙在中径线上对应两点间的轴向距离。 导程（ph）是同一条螺旋线上的相邻两牙在中径线上对应两点间的轴向距离。 单线螺纹时，导程=螺距；多线螺纹时，导程=螺距×线数。
1、牙型
在通过螺纹轴线的剖面区域上，螺纹的轮廓形状称为牙型。有三角形、梯形、锯齿形、圆弧和矩 形等牙型。 螺纹的牙型比较：
2、直径 螺纹有大径（d、D）、中径（d2、D2）、小径（d1、D1），在表示螺纹时采用的是公称直径，公 称直径是代表螺纹尺寸的直径。 普通螺纹的公称直径就是大径。
外螺纹（左） 内螺纹（右）

3
线数(n)
沿一条螺旋线形成螺纹
单线螺纹
沿两条以上、在轴向等距 分布的螺旋线形成螺纹
多线螺纹
螺距(P)
导程(L) P = L / n
4
螺纹五要素
旋向
~~~~~~~~~~
牙型
大经、小经
螺距
右旋螺纹 （顺时针旋入）
左旋螺纹 （逆时针旋入）
线数 旋向
标准螺纹
5
9.2 螺纹的种类
连接螺纹
起连接作用的螺纹称连接螺纹
垫圈
GB97.1 - 85 - 16
0.8d 1.1d 2.2d
0.15d 2d
15
螺纹紧固件的装配画法 螺栓连接
3~5
L
1 2
注意
1.1d
有线！
(螺栓,螺母,垫圈等均按未剖绘制)
L=1+2+0.15d+0.8d+(3~5)
16
螺钉连接
有效长度 L=bm+1
L b=2d
0.5d 0.25d
90º 0.3d
1.1d
0.1d
1
取决于被旋入 零件的材料
bm
0.5d
钢: bm=d 铸铁:bm=1.25d 铝: bm=2d
45º
17
双头螺柱连接
18
小结
掌握螺纹的画法和标注
牙顶线（粗）
画法 三条线
牙底线（细）
标注
普通螺纹
螺纹终止线（粗） 粗牙：不标螺距 细牙：必标螺距
管螺纹：指引线标注
掌握螺栓连接及螺钉连接的画法
普通螺纹 代号：M
M 10 1 -- 5g6g
代号 大经 螺距
公差带代号

精选PPT
18
示例： 1/4-20UNF-2A
螺纹等级代号 螺纹系列代号 每英寸牙数 公称尺寸
精选PPT
19
管螺纹
管螺纹实际上是一种特殊的惠氏英制螺纹。它的牙细而 浅，以避免过分削弱管壁；内外径无间隙，并作成圆顶，以 便结合紧密。ISO管螺纹由英国的管螺纹标准BS21演变而来， 将其全部尺寸利用公式（1in=25.4mm）将原标准表格中英 寸数值转化为毫米值，只把英寸值的公称尺寸代号保留下来， 它是尺寸代号，而不是尺寸值。世界各国都是以ISO标准为 蓝本制定的，我国的管螺纹标准与ISO / TC5颁布的管螺纹 标准得到了除美国以外的世界各国的采纳。
单线螺纹
精选PPT
双线螺纹
8
螺距和导程
相邻两牙在中径线上对应点间的轴向距离称为螺 距，用ｐ表示
同一条螺旋线上相邻两牙在中径线上对应点间的 距离称为导程，用ph表示
螺距=导程
导程 螺距
单线螺纹：ｐ= ph 多线螺纹：ｐ=ph/n
精选PPT
9
旋向
螺纹的旋向有左旋和右旋之分
若顺着螺杆旋进方向 观察，顺时针旋转时旋进 的螺纹称右旋螺纹，逆时 针旋转时旋进的螺纹称左 旋螺纹
34
螺纹规使用“手法”
精选PPT
35
精选PPT
36
旋向
导程（ｐ螺距）（多线时）
当为右旋螺纹时，“旋向”省略标注。左旋螺纹用“LH”表示
粗牙普通螺纹，螺距省略标注
精选PPT
14
米制螺纹
米制螺纹是一种使用最多的 紧固连接螺纹，其特点是规格多、 公差带种类多、旋合性好、易于 加工、连接牢固、适用范围广。
精选PPT
15
一.普通米制螺纹代号

61
56
螺纹的标注方法
Tr326LH 左旋
螺距 公称直径 梯形螺纹
B4014(p7) 螺距
导程 公称直径 锯齿形螺纹
57
M20×2
⒊ 标注方法
M20-7H
外螺纹
G1
管螺纹
内螺纹
注： • G右面的
数字不是 管螺纹的 大径，而 是它的尺 寸代号。
记住： 尺寸界线应 从大径引出！
58
螺纹联接的标注方法
M30-LH-6H/5g6g
左旋
短旋合长度 顶径公差带代号 中径公差带代号
例2： Tr40×14(P7)－7H－L
梯形螺纹
长旋合长度
大径D＝40
中径、顶径
导程14螺距P7线数2
公差带代号
右旋
55
螺纹的标注方法
M10-6g
外螺纹的中径和顶 径的公差带代号
公称直径
普通粗牙螺纹
M81-6g
外螺纹的中径和顶 径的公差带代号
螺距 公称直径 普通细牙螺纹
连接：用机械、物理或化学的方法把两个
或两个以上的零件组合成一个整体，使零件 相互间不发生相对运动。
机械中的连接方式可分为:
1、可拆连接:螺纹、键、销连接; 2、不可拆连接:铆接、焊接。
1
可 拆 连 接 ： 螺 纹 连 接
2
可 拆 连 接 : 键 连 接
3
不可拆连接:铆接
4
不可拆连接:焊接
5
一. 螺 纹
A 剖面线画到小径线
即粗实线位置
44
内螺纹的剖切画法
120度圆锥孔
倒角圆不画
剖面线画到粗实线 钻头直径等于内螺纹小径
45
螺纹相贯的画法
