工程土石比现场核定记录
- 格式:docx
- 大小:223.96 KB
- 文档页数:2
关于确定K0+040~K1+040土石比的报告重庆联盛建设项目管理有限公司
巫山县交通开发有限公司
我公司承建的巫山神女峰机场连接公路路基新建工程一标段,K0+040~K1+040设计土石比的划分:土:石为2:8,其中Ⅰ类(土)占10%,Ⅱ类(土)占10%,Ⅳ类(软石)占55%,Ⅴ类(次坚石)占25%。
根据现场踏勘的实际情况看:①本段不存在Ⅳ类(软石)石,均为硬质灰岩;②KO+~K1+段平均覆土厚度不超过40 cm,覆盖层下卧基本为石灰岩层,其土的含量不超过土石方总量的10%;③在监理的鉴证取样下,进行了岩石的抗压强度实验,岩石抗压强度达到45Mp以上。
根据公路工程预算定额对岩石的定义和现场开挖后实际情况来看,占土石方总含量90%以上的石方均为Ⅴ类(坚石)石。
我公司在招投标时不可能对现场地貌以下的土质情况和土石比进行准确的判定,只能根据业主给出的工程量清单和设计施工图所划分的土石比进行组价和报价,现K0+040~K1+040段的路基挖方已基本到位,我公司特申请贵公司相关人员现场踏勘后确定一个合理的土石比划分。
重庆华通路桥工程有限公司
2016 年09月14日。
**********改造项目土石方工程现场专题会会议纪要时间:2021年06月11日地点:*******有限责任公司会议室主持人:*****参加单位及人员:建设单位、审计单位、勘察单位、监理单位、施工单位参会人员详见会议签到表会议内容:土石方工程现场专题会,形成纪要如下:主题:土石方工程开挖土石比及土石类别的确定。
一、施工单位汇报“***棚改项目土石方工程概况”1、总体概况本项目于2017年4月28日土石方进场施工前进行了地表原始高程测量,并形成了书面文字依据“******棚户区改造工程项目地表原始高程测量数据(3077.7-391.5)”,由各参与单位签字确认(第三方测绘公司***,建设单位***,监理单位**,施工单位****)后存档,作为本项目土石方开挖计算的原地貌数据。
本项目于2021年2月6日完成了全场的土石方开挖工作,根据****集团有限责任公司前期提交的《施工组织设计》中的土石方开挖方案,全场开挖完成面在建筑物区域计算至正负零高程,室外地坪区域计算至地坪高程,车库地下室区域计算至底板基础结构顶面高程,道路区域计算至路面顶高程,由第三方测绘公司:***测绘有限责任公司2021年6月2日通过南方CASS7.1软件方格网土石方计算(方格宽度:5m),并且提交了测绘报告,所得结果如下:土石方施工总面积:181374.4㎡;(其中挖方区域面积:164290.69㎡;填方区域面积:17083.71㎡) 总填方:118842.3m³;总挖方:1695343.8m³。
2、计算过程由于本项目前期未做初勘,也未作土石比勘察,施工中期亦未作岩层出露测绘,故结算时的土石比划分成了重点及难点。
经过本项目参建各方多次开会研究讨论,最终拟定采用有条件随机抽样法,此方法相对来说是一个比较科学,能够客观反映场地土石比的方案,具体计算过程如下:(1)首先将地勘布孔图与原始地貌高程图同位重合;(2)在图中筛选出地勘进场开钻孔口高程与原地貌一致的点位;(3)记录这些点位的地勘孔号,根据地勘柱状图资料填入孔口高程及岩层顶面高程;(4)统计计算这些点位的总体土层厚度,除以点位个数,从而得到平均土层厚度;(5)用平均土层厚度乘以全场土石方计算的挖方区域面积,得到全场土石方开挖中的土方总量。
挖方土石比的确定方法1.引言1.1 概述概述部分的内容可以介绍挖方土石比的背景和意义,以及本文的研究目的和结构。
以下是一种可能的概述写法:在土方工程中,挖方土石比是一个重要的参数,它决定了土方工程的施工质量和经济效益。
挖方土石比的确定对于土方开挖的合理规划和施工进度的控制具有重要意义。
然而,由于土方开挖的现场条件和施工环境的不同,挖方土石比的确定方法一直是一个复杂而又具有挑战性的问题。
本文旨在通过对挖方土石比的研究与探讨,确定一种科学可行的方法,以帮助工程师在土方开挖过程中合理划分土方和石方的比例。
文章将从挖方土石比的意义和影响因素的分析入手,系统总结各种确定方法,并提供实际应用中需要注意的事项。
通过本文的研究,我们希望能够为土方工程的规划和施工提供一定的指导,提高土方开挖的效率和质量。
同时,本文的结构将按照引言、正文和结论的顺序进行,以清晰展现研究内容和论述思路。
让我们一起深入探讨挖方土石比的确定方法,为土方工程的顺利进行贡献一份力量。
1.2 文章结构文章结构部分的内容可以描述文章的整体架构以及各部分的主要内容。
具体内容可按以下方式进行:本文的结构包括引言、正文和结论三个部分。
引言部分将对挖方土石比的确定方法进行概述,说明本文的目的和意义。
正文部分将从两个方面探讨挖方土石比的确定方法。
首先,介绍挖方土石比的意义,包括其在工程中的重要作用以及对土地利用和环境保护的影响。
其次,分析挖方土石比的影响因素,包括地质条件、工程要求、施工工艺等方面的因素,并深入探讨各因素对挖方土石比的影响及其重要性。
结论部分将对挖方土石比的确定方法进行总结,并提出实际应用中需要注意的事项。
通过总结,读者可以了解到确定挖方土石比的一般方法,并了解到在实际应用中需要注意的细节和技巧。
通过以上结构安排,本文将全面深入地探讨挖方土石比的确定方法,帮助读者在实际工程中更好地进行挖方操作,并为土地利用和环境保护做出贡献。
1.3 目的目的:本文的目的是探讨和总结在土方工程中确定挖方土石比的方法,以便在实际应用中能够合理和科学地确定挖方工程的土石比,从而降低工程成本,提高工程效率。

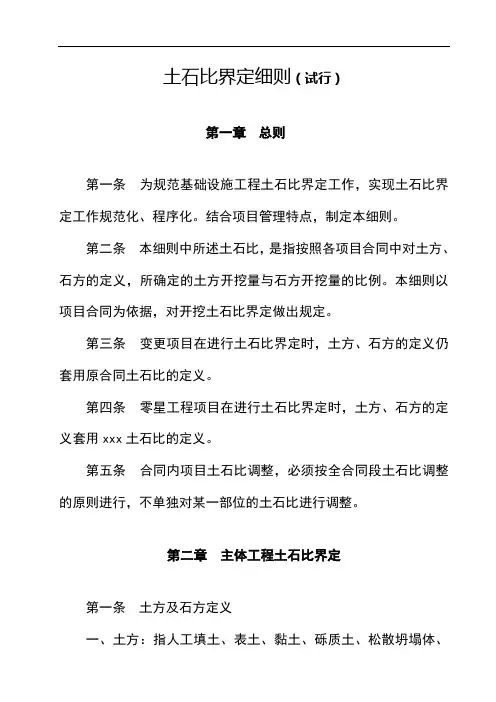

土石比界定细则(试行)第一章总则第一条为规范基础设施工程土石比界定工作,实现土石比界定工作规范化、程序化。
结合项目管理特点,制定本细则。
第二条本细则中所述土石比,是指按照各项目合同中对土方、石方的定义,所确定的土方开挖量与石方开挖量的比例。
本细则以项目合同为依据,对开挖土石比界定做出规定。
第三条变更项目在进行土石比界定时,土方、石方的定义仍套用原合同土石比的定义。
第四条零星工程项目在进行土石比界定时,土方、石方的定义套用xxx土石比的定义。
第五条合同内项目土石比调整,必须按全合同段土石比调整的原则进行,不单独对某一部位的土石比进行调整。
第二章主体工程土石比界定第一条土方及石方定义一、土方:指人工填土、表土、黏土、砾质土、松散坍塌体、软弱的全风化岩石,以及小于或等于的孤石、岩块等,无需采用爆破技术而可直接用手工工具或土方机械开挖的全部材料。
二、石方:指需要进行系统钻孔和爆破或液压破碎锤(啄木鸟)破除作业的岩石开挖,以及体积大于需用钻爆方法破碎的孤石或岩块。
第二条合同项目内开挖土石比的界定合同项目内开挖土石比原则上按开挖施工设计图中所列的土方开挖工程量、石方开挖工程量的比例确定。
一、当土层开挖有大面积石方出露时,合同项目施工单位应按第二章第一条的定义进行石方出露界线的测定,由项目监理工程师组织施工、设计和业主单位进行土石方分界点检查,填写并会签《xxx 工程合同内土石方分界点记录表》,见表1,项目监理工程师按会签的《xxx工程合同内土石方分界点检查记录表》确定土方、石方开挖工程量。
二、当石方开挖表层有土层覆盖时,合同项目施工单位应按第二章第一条的定义进行土方出露界线的测定,由项目监理工程师组织施工、设计和业主单位进行土石方分界点检查,填写并会签《xxx 工程合同内土石方分界点检查记录表》,见表1,项目监理工程师按会签的《xxx工程主体工程合同内土石方分界点检查记录表》确定土方、石方开挖工程量。
第三条孤石的界定与计量由合同项目监理工程师签认。

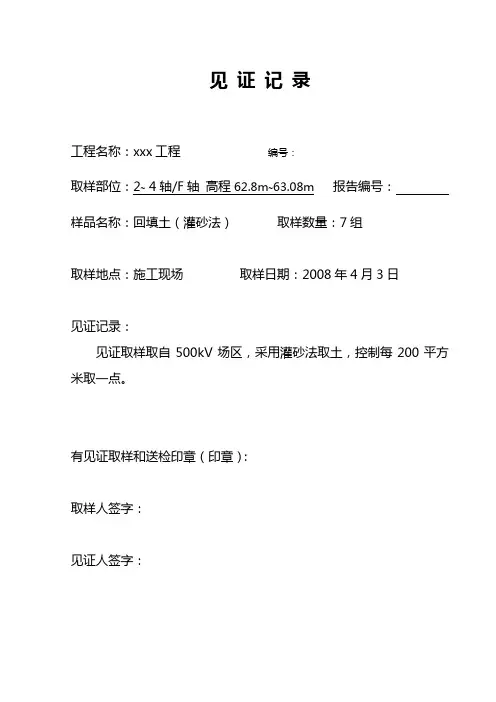

工程名称:xxx工程编号:取样部位:2~ 4轴/F轴高程62.8m~63.08m报告编号:样品名称:回填土(灌砂法)取样数量:7组取样地点:施工现场取样日期:2008年4月3日见证记录:见证取样取自500kV场区,采用灌砂法取土,控制每200平方米取一点。
有见证取样和送检印章(印章):取样人签字:见证人签字:工程名称:xxx工程编号:取样部位:2~ 9轴/F~G轴高程63.09m~65.10m报告编号:样品名称:回填土(灌砂法)取样数量:12组取样地点:施工现场取样日期:2008年4月4日见证记录:见证取样取自500kV场区,采用灌砂法取土,控制每200平方米取一点。
有见证取样和送检印章(印章):取样人签字:见证人签字:工程名称:xxx工程编号:取样部位:3~ 9轴/F~G轴高程63.79m~65.47m报告编号:样品名称:回填土(灌砂法)取样数量:14组取样地点:施工现场取样日期:2008年4月5日见证记录:见证取样取自500kV场区,采用灌砂法取土,控制每200平方米取一点。
有见证取样和送检印章(印章):取样人签字:见证人签字:工程名称:xxx工程编号:取样部位:3~ 9轴/F~G轴高程63.79m~65.47m报告编号:2008-4-5 样品名称:回填土(灌砂法)取样数量:16组取样地点:施工现场取样日期:2008年4月8日见证记录:见证取样取自500kV场区,采用灌砂法取土,控制每200平方米取一点。
有见证取样和送检印章(印章):取样人签字:见证人签字:工程名称:xxx工程编号:取样部位:3~ 9轴/F~G轴高程64.05m~66.05m报告编号:2008-4-6 样品名称:回填土(灌砂法)取样数量:30组取样地点:施工现场取样日期:2008年4月9日见证记录:见证取样取自500kV场区,采用灌砂法取土,控制每200平方米取一点。
有见证取样和送检印章(印章):取样人签字:见证人签字:工程名称:xxx工程编号:取样部位:2~ 9轴/E~G轴高程63.49m~66.31m报告编号:2008-4-9样品名称:回填土(灌砂法)取样数量:25组取样地点:施工现场取样日期:2008年4月10日见证记录:见证取样取自500kV场区,采用灌砂法取土,控制每200平方米取一点。
关于土石比的报告 Prepared on 24 November 2020
关于确定K0+040~K1+040土石比的报告重庆联盛建设项目管理有限公司
巫山县交通开发有限公司
我公司承建的巫山神女峰机场连接公路路基新建工程一标段,
K0+040~K1+040设计土石比的划分:土:石为2:8,其中Ⅰ类(土)占10%,Ⅱ类(土)占10%,Ⅳ类(软石)占55%,Ⅴ类(次坚石)占25%。
根据现场踏勘的实际情况看:①本段不存在Ⅳ类(软石)石,均为硬质灰岩;②KO+~K1+段平均覆土厚度不超过40 cm,覆盖层下卧基本为石灰岩层,其土的含量不超过土石方总量的10%;③在监理的鉴证取样下,进行了岩石的抗压强度实验,岩石抗压强度达到45Mp以上。
根据公路工程预算定额对岩石的定义和现场开挖后实际情况来看,占土石方总含量90%以上的石方均为Ⅴ类(坚石)石。
我公司在招投标时不可能对现场地貌以下的土质情况和土石比进行准确的判定,只能根据业主给出的工程量清单和设计施工图所划分的土石比进行组价和报价,现K0+040~K1+040段的路基挖方已基本到位,我公司特申请贵公司相关人员现场踏勘后确定一个合理的土石比划分。
重庆华通路桥工程有限公司
2016 年09月14日。

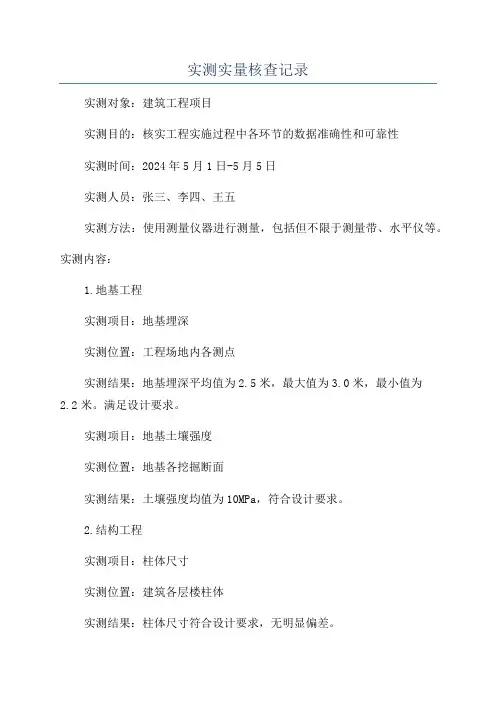

实测实量核查记录实测对象:建筑工程项目实测目的:核实工程实施过程中各环节的数据准确性和可靠性实测时间:2024年5月1日-5月5日实测人员:张三、李四、王五实测方法:使用测量仪器进行测量,包括但不限于测量带、水平仪等。
实测内容:1.地基工程实测项目:地基埋深实测位置:工程场地内各测点实测结果:地基埋深平均值为2.5米,最大值为3.0米,最小值为2.2米。
满足设计要求。
实测项目:地基土壤强度实测位置:地基各挖掘断面实测结果:土壤强度均值为10MPa,符合设计要求。
2.结构工程实测项目:柱体尺寸实测位置:建筑各层楼柱体实测结果:柱体尺寸符合设计要求,无明显偏差。
实测项目:梁体斜度实测位置:建筑各层楼梁实测结果:梁体斜度平均值为1%,最大值为1.5%,最小值为0.8%。
满足设计要求。
3.给排水工程实测项目:给水管道压力实测位置:建筑各楼层水龙头实测结果:给水管道压力稳定在0.2MPa左右,满足日常用水需求。
实测项目:排水管道流量实测位置:建筑各楼层下水道实测结果:排水管道流量稳定在100L/min左右,符合设计要求。
综上所述,本次实测实量核查对地基工程、结构工程和给排水工程进行了全面的测量和记录,并对得到的数据进行了分析。
通过核实,各项数据均符合设计要求,验证了工程实施过程中的数据准确性和可靠性。
同时,在实测过程中未发现任何偏差或问题,工程具备较好的施工质量。
建议在后续的工程施工过程中加强对实测实量的监督和管理,确保数据的准确性和可靠性。
土石比鉴定细则Company number:【0089WT-8898YT-W8CCB-BUUT-202108】土石比界定细则(试行)第一章总则第一条为规范基础设施工程土石比界定工作,实现土石比界定工作规范化、程序化。
结合项目管理特点,制定本细则。
第二条本细则中所述土石比,是指按照各项目合同中对土方、石方的定义,所确定的土方开挖量与石方开挖量的比例。
本细则以项目合同为依据,对开挖土石比界定做出规定。
第三条变更项目在进行土石比界定时,土方、石方的定义仍套用原合同土石比的定义。
第四条零星工程项目在进行土石比界定时,土方、石方的定义套用xxx土石比的定义。
第五条合同内项目土石比调整,必须按全合同段土石比调整的原则进行,不单独对某一部位的土石比进行调整。
第二章主体工程土石比界定第一条土方及石方定义一、土方:指人工填土、表土、黏土、砾质土、松散坍塌体、软弱的全风化岩石,以及小于或等于的孤石、岩块等,无需采用爆破技术而可直接用手工工具或土方机械开挖的全部材料。
二、石方:指需要进行系统钻孔和爆破或液压破碎锤(啄木鸟)破除作业的岩石开挖,以及体积大于需用钻爆方法破碎的孤石或岩块。
第二条合同项目内开挖土石比的界定合同项目内开挖土石比原则上按开挖施工设计图中所列的土方开挖工程量、石方开挖工程量的比例确定。
一、当土层开挖有大面积石方出露时,合同项目施工单位应按第二章第一条的定义进行石方出露界线的测定,由项目监理工程师组织施工、设计和业主单位进行土石方分界点检查,填写并会签《xxx工程合同内土石方分界点记录表》,见表1,项目监理工程师按会签的《xxx工程合同内土石方分界点检查记录表》确定土方、石方开挖工程量。
二、当石方开挖表层有土层覆盖时,合同项目施工单位应按第二章第一条的定义进行土方出露界线的测定,由项目监理工程师组织施工、设计和业主单位进行土石方分界点检查,填写并会签《xxx工程合同内土石方分界点检查记录表》,见表1,项目监理工程师按会签的《xxx工程主体工程合同内土石方分界点检查记录表》确定土方、石方开挖工程量。
