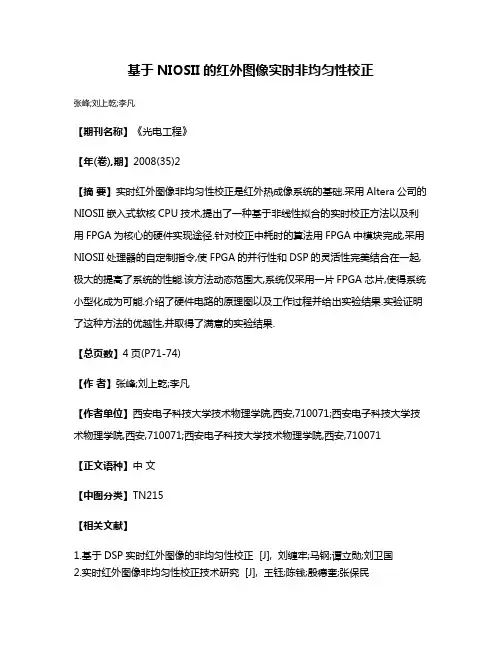

基于NIOSII的红外图像实时非均匀性校正
张峰;刘上乾;李凡
【期刊名称】《光电工程》
【年(卷),期】2008(35)2
【摘要】实时红外图像非均匀性校正是红外热成像系统的基础.采用Altera公司的NIOSII嵌入式软核CPU技术,提出了一种基于非线性拟合的实时校正方法以及利用FPGA为核心的硬件实现途径.针对校正中耗时的算法用FPGA中模块完成,采用NIOSII处理器的自定制指令,使FPGA的并行性和DSP的灵活性完美结合在一起,极大的提高了系统的性能.该方法动态范围大,系统仅采用一片FPGA芯片,使得系统小型化成为可能.介绍了硬件电路的原理图以及工作过程并给出实验结果.实验证明了这种方法的优越性,并取得了满意的实验结果.
【总页数】4页(P71-74)
【作者】张峰;刘上乾;李凡
【作者单位】西安电子科技大学技术物理学院,西安,710071;西安电子科技大学技术物理学院,西安,710071;西安电子科技大学技术物理学院,西安,710071
【正文语种】中文
【中图分类】TN215
【相关文献】
1.基于DSP实时红外图像的非均匀性校正 [J], 刘缠牢;马钢;谭立勋;刘卫国
2.实时红外图像非均匀性校正技术研究 [J], 王钰;陈钱;殷德奎;张保民
3.基于FPGA的红外图像实时非均匀性校正 [J], 吕雷;张学峰
4.实时红外图像非均匀性校正技术研究 [J], 王钰;陈钱;殷德奎;张保民
5.基于Nios红外图像实时非均匀性校正研究 [J], 孔令彬;王川;许鸿文;戚建汉因版权原因，仅展示原文概要，查看原文内容请购买。

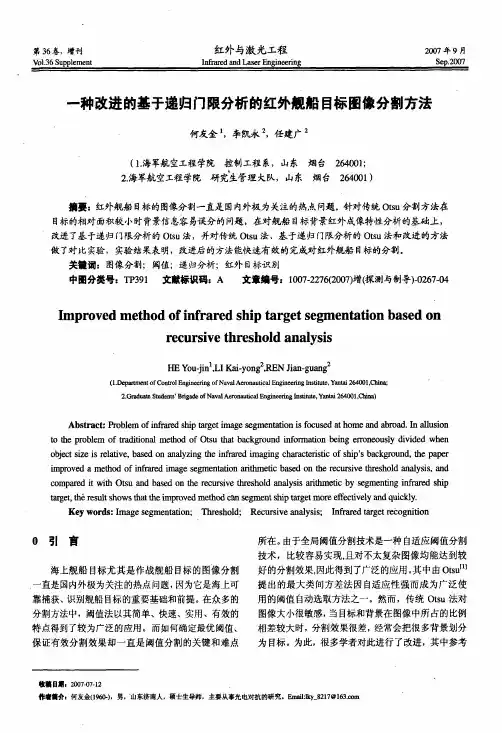

第36卷，增刊红外与激光工程2007年9月V 01．36Su ppl e Ⅱl e mI n 丘玳d 柚d 1．a ∞r E I l g i neer i ngSep ．20cr 7一种改进的基于递归门限分析的红外舰船目标图像分割方法何友金1，李凯永2，任建广2(1．海军航空工程学院控制工程系，山东烟台264001；2．海军航空工程学院研究’生管理大队，山东烟台264001)摘要：红外舰船目标的图像分割一直是国内外极为关注的热点问题。
针对传统O t su 分割方法在目标的相对面积较小时背景信息容易误分的问题，在对舰船目标背景红外成像特性分析的基础上，改进了基于递归门限分析的O t su 法，并对传统O t s u 法、基于递归门限分析的O t su 法和改进的方法做了对比实验，实验结果表明，改进后的方法能快速有效的完成对红外舰船目标的分割。
关键词：图像分割；阈值；递归分析；红外目标识别中圈分类号：T P391文l -I 标识码：A文章编号l1007．2276(2007)增(探测与制导)一0267—04I m pr 0V ed m e t hod of i nf r a r ed s hi p t ar get s egm ent at i on basedon№cur si V e t hr eshol d anal ys i s眦You-j i nl ，u K ai ．yon92，R E N Ji an —gl l 锄92(1．m 芦恤跏tof C 0n 删En 百n 硎ng ofN a 涮A em na 砸浏Engi nee fi ng I|Is 吐￡t l t c 。
Y 缸t ai 2甜001，oi na ；2．Gl 血岫主e s 衄dent s ’B f i gade o fN 驸a lA er on 卸缸al 默画need ngm m 眦，Ⅵ皿t ai26400l ，al i na)A bst 强ct ：P 内bl 哪of 州妇rel d s l li p t a 唱e t i l nages egm entat i on is f ：0cusedathol ne 觚d a bm a d ．h auusi ∞t o Ⅱl e pr obl emof 删it ionalI ne Ⅱ10d of O t s u t tl at back 罂-ound i Il f orm a t i on bei I l g e 盯oneous l y di V i ded w henobj ec t si ze is re l a l i V e ，ba se dona na l yz i ng t llei 娟犹d i I I l agi l l gcha 瑚l ct eIi s 位ofsl l ip ’sbackgr ound ，Ⅱl epaperi nl pr oV edaI ne 吐l odof 枷伽℃di I I l age s egm en 切廿on aI i nl I I l et i c bas edonm e 磁ursi V e Ⅱ鹏shol daI l al ys i s ，锄dcoInpared i t wi Ⅱ1ot s u aI l d bas ed on 也e r ec ur si V e m r es hol d analysis 撕岫et icby s egm ent i ng i I l 丘ar ed s l li pt a]曙et ，m 邑r e sul t show s t Il at m e 证np ∞V ed m em od ca n s e 昏m Int s 址p t a 略e t m of e ef f bc t i V el y aI l d qui ckl y ．K e y w O “l s ：I I I l l ag e s egm ent adon ；11bur es hol d ；R ecl l rs i ve anal y s i s ；I n 丘ar ed t a 唱e tr 托ogI l i donO 引言海上舰船目标尤其是作战舰船目标的图像分割一直是国内外极为关注的热点问题，因为它是海上可靠捕获、识别舰船目标的重要基础和前提。

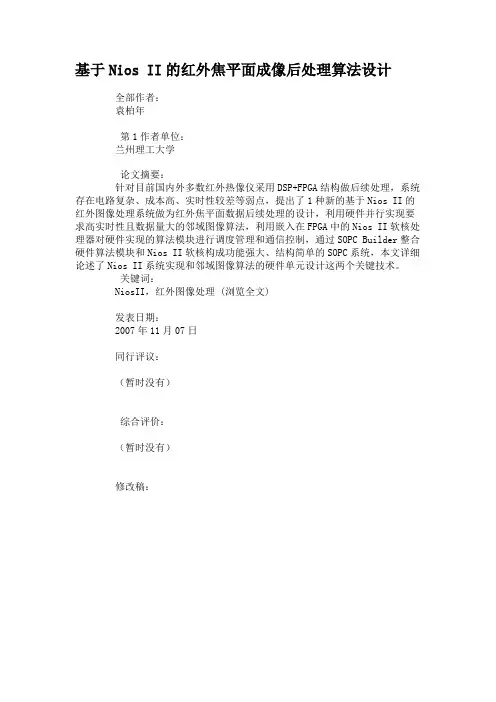

基于Nios II的红外焦平面成像后处理算法设计
全部作者：
袁柏年
第1作者单位：
兰州理工大学
论文摘要：
针对目前国内外多数红外热像仪采用DSP+FPGA结构做后续处理，系统存在电路复杂、成本高、实时性较差等弱点，提出了1种新的基于Nios II的红外图像处理系统做为红外焦平面数据后续处理的设计，利用硬件并行实现要求高实时性且数据量大的邻域图像算法，利用嵌入在FPGA中的Nios II软核处理器对硬件实现的算法模块进行调度管理和通信控制，通过SOPC Builder整合硬件算法模块和Nios II软核构成功能强大、结构简单的SOPC系统，本文详细论述了Nios II系统实现和邻域图像算法的硬件单元设计这两个关键技术。
关键词：
NiosII，红外图像处理 (浏览全文)
发表日期：
2007年11月07日
同行评议：
（暂时没有）
综合评价：
（暂时没有）
修改稿：。

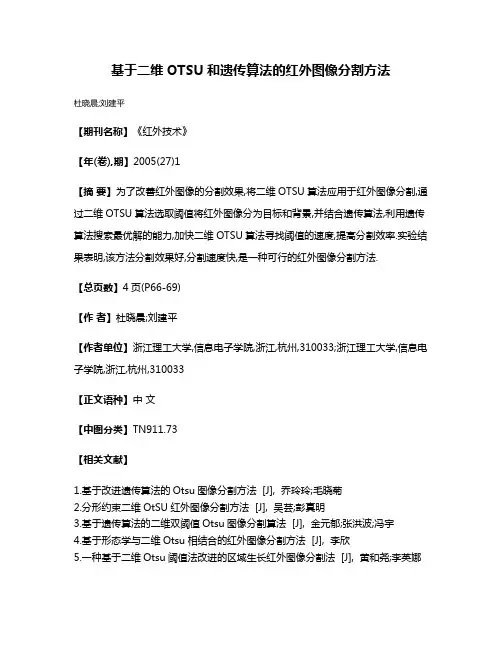

基于二维OTSU和遗传算法的红外图像分割方法
杜晓晨;刘建平
【期刊名称】《红外技术》
【年(卷),期】2005(27)1
【摘要】为了改善红外图像的分割效果,将二维OTSU算法应用于红外图像分割,通过二维OTSU算法选取阈值将红外图像分为目标和背景,并结合遗传算法,利用遗传算法搜索最优解的能力,加快二维OTSU算法寻找阈值的速度,提高分割效率.实验结果表明,该方法分割效果好,分割速度快,是一种可行的红外图像分割方法.
【总页数】4页(P66-69)
【作者】杜晓晨;刘建平
【作者单位】浙江理工大学,信息电子学院,浙江,杭州,310033;浙江理工大学,信息电子学院,浙江,杭州,310033
【正文语种】中文
【中图分类】TN911.73
【相关文献】
1.基于改进遗传算法的Otsu图像分割方法 [J], 乔玲玲;毛晓菊
2.分形约束二维OtSU红外图像分割方法 [J], 吴芸;彭真明
3.基于遗传算法的二维双阈值Otsu图像分割算法 [J], 金元郁;张洪波;冯宇
4.基于形态学与二维Otsu相结合的红外图像分割方法 [J], 李欣
5.一种基于二维Otsu阈值法改进的区域生长红外图像分割法 [J], 黄和尧;李英娜
因版权原因，仅展示原文概要，查看原文内容请购买。

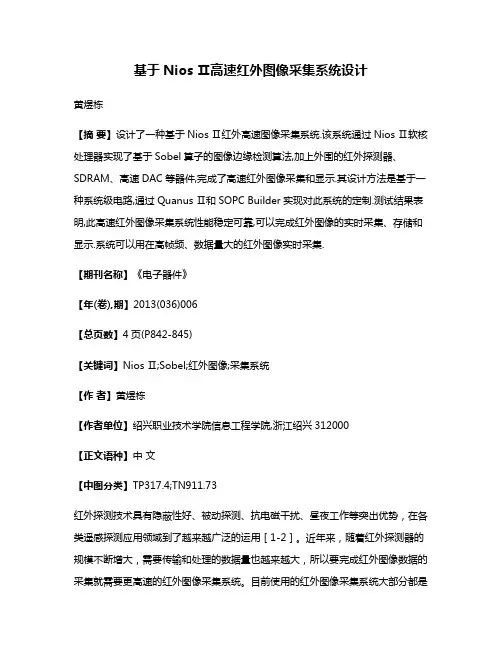

基于Nios Ⅱ高速红外图像采集系统设计黄煜栋【摘要】设计了一种基于Nios Ⅱ红外高速图像采集系统.该系统通过Nios Ⅱ软核处理器实现了基于Sobel算子的图像边缘检测算法,加上外围的红外探测器、SDRAM、高速DAC等器件,完成了高速红外图像采集和显示.其设计方法是基于一种系统级电路,通过Quanus Ⅱ和SOPC Builder实现对此系统的定制.测试结果表明,此高速红外图像采集系统性能稳定可靠,可以完成红外图像的实时采集、存储和显示.系统可以用在高帧频、数据量大的红外图像实时采集.【期刊名称】《电子器件》【年(卷),期】2013(036)006【总页数】4页(P842-845)【关键词】Nios Ⅱ;Sobel;红外图像;采集系统【作者】黄煜栋【作者单位】绍兴职业技术学院信息工程学院,浙江绍兴312000【正文语种】中文【中图分类】TP317.4;TN911.73红外探测技术具有隐蔽性好、被动探测、抗电磁干扰、昼夜工作等突出优势，在各类遥感探测应用领域到了越来越广泛的运用［1-2］。
近年来，随着红外探测器的规模不断增大，需要传输和处理的数据量也越来越大，所以要完成红外图像数据的采集就需要更高速的红外图像采集系统。
目前使用的红外图像采集系统大部分都是基于USB或PCI的图像采集卡。
但是基于USB的红外图像采集系统只能用于数据率较低的场合，PCI总线是并行总线，当连接多个设备时，传输速率就会变慢。
本系统使用Altera公司的NiosⅡ软核处理器实现基于Sobel算子的图像边缘检测算法，在FPGA上产生相应的控制信号，实现对数据的快速读写，具有传输速度快、数据准确、可扩展的优点。
Sobel图像边缘检测是一种非线性的边缘检测算法，效率很高，用途非常广泛。
Sobel图像边缘检测算法的大致过程是首先采用Sobel算子去计算出垂直梯度与水平梯度，然后将这两个方向的梯度进行结合，最终运用门限处理法对图像边缘进行鉴定。

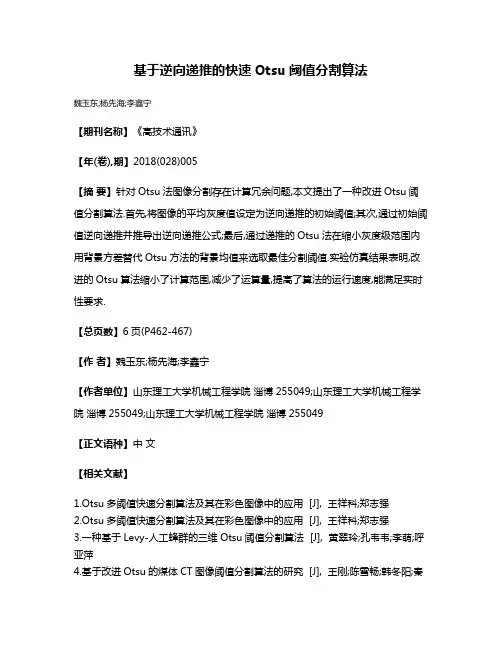

基于逆向递推的快速Otsu阈值分割算法
魏玉东;杨先海;李鑫宁
【期刊名称】《高技术通讯》
【年(卷),期】2018(028)005
【摘要】针对Otsu法图像分割存在计算冗余问题,本文提出了一种改进Otsu阈值分割算法.首先,将图像的平均灰度值设定为逆向递推的初始阈值;其次,通过初始阈值逆向递推并推导出逆向递推公式;最后,通过递推的Otsu法在缩小灰度级范围内用背景方差替代Otsu方法的背景均值来选取最佳分割阈值.实验仿真结果表明,改进的Otsu算法缩小了计算范围,减少了运算量,提高了算法的运行速度,能满足实时性要求.
【总页数】6页(P462-467)
【作者】魏玉东;杨先海;李鑫宁
【作者单位】山东理工大学机械工程学院淄博255049;山东理工大学机械工程学院淄博255049;山东理工大学机械工程学院淄博255049
【正文语种】中文
【相关文献】
1.Otsu多阈值快速分割算法及其在彩色图像中的应用 [J], 王祥科;郑志强
2.Otsu多阈值快速分割算法及其在彩色图像中的应用 [J], 王祥科;郑志强
3.一种基于Levy-人工蜂群的三维Otsu阈值分割算法 [J], 黄翠玲;孔韦韦;李萌;呼亚萍
4.基于改进Otsu的煤体CT图像阈值分割算法的研究 [J], 王刚;陈雪畅;韩冬阳;秦
相杰;冯净
5.基于SOA-Otsu的图像多阈值分割算法研究 [J], 王海龙;张宏伟;张文
因版权原因，仅展示原文概要，查看原文内容请购买。

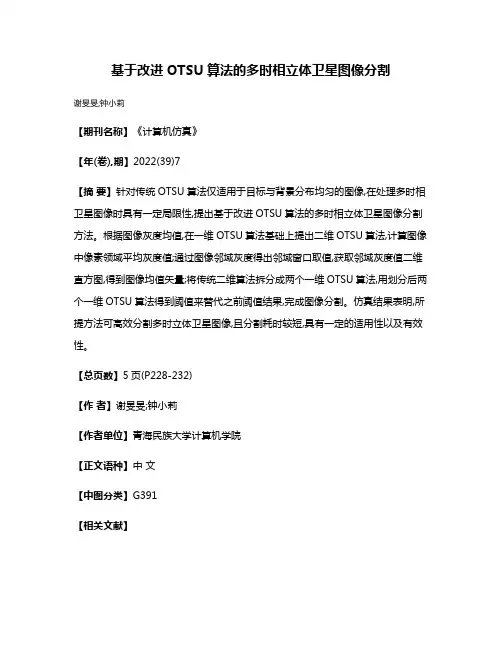

基于改进OTSU算法的多时相立体卫星图像分割
谢旻旻;钟小莉
【期刊名称】《计算机仿真》
【年(卷),期】2022(39)7
【摘要】针对传统OTSU算法仅适用于目标与背景分布均匀的图像,在处理多时相卫星图像时具有一定局限性,提出基于改进OTSU算法的多时相立体卫星图像分割方法。
根据图像灰度均值,在一维OTSU算法基础上提出二维OTSU算法,计算图像中像素领域平均灰度值;通过图像邻域灰度得出邻域窗口取值,获取邻域灰度值二维直方图,得到图像均值矢量;将传统二维算法拆分成两个一维OTSU算法,用划分后两个一维OTSU算法得到阈值来替代之前阈值结果,完成图像分割。
仿真结果表明,所提方法可高效分割多时立体卫星图像,且分割耗时较短,具有一定的适用性以及有效性。
【总页数】5页(P228-232)
【作者】谢旻旻;钟小莉
【作者单位】青海民族大学计算机学院
【正文语种】中文
【中图分类】G391
【相关文献】
1.一种改进的基于遗传算法优化的OTSU算法在岩心CT扫描图像分割中的应用
2.基于改进遗传算法的otsu图像分割算法
3.基于改进OTSU算法的快速作物图像分割
4.基于Otsu和改进易经占卜进化算法的红外图像分割
因版权原因，仅展示原文概要，查看原文内容请购买。

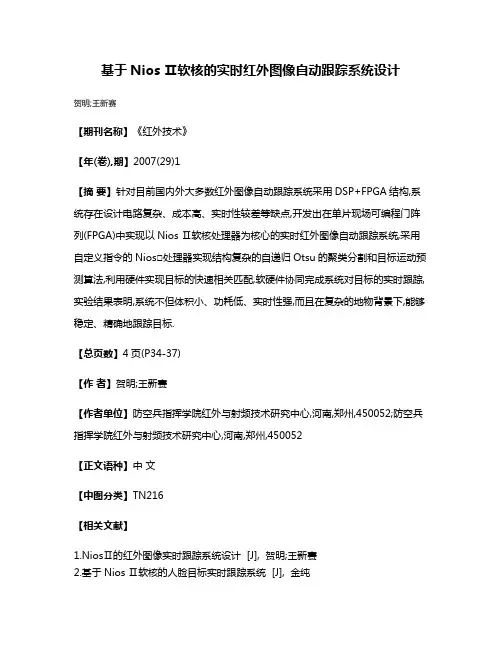

基于Nios Ⅱ软核的实时红外图像自动跟踪系统设计
贺明;王新赛
【期刊名称】《红外技术》
【年(卷),期】2007(29)1
【摘要】针对目前国内外大多数红外图像自动跟踪系统采用DSP+FPGA结构,系统存在设计电路复杂、成本高、实时性较差等缺点,开发出在单片现场可编程门阵列(FPGA)中实现以Nios Ⅱ软核处理器为核心的实时红外图像自动跟踪系统,采用自定义指令的Nios□处理器实现结构复杂的自递归Otsu的聚类分割和目标运动预测算法,利用硬件实现目标的快速相关匹配,软硬件协同完成系统对目标的实时跟踪,实验结果表明,系统不但体积小、功耗低、实时性强,而且在复杂的地物背景下,能够稳定、精确地跟踪目标.
【总页数】4页(P34-37)
【作者】贺明;王新赛
【作者单位】防空兵指挥学院红外与射频技术研究中心,河南,郑州,450052;防空兵指挥学院红外与射频技术研究中心,河南,郑州,450052
【正文语种】中文
【中图分类】TN216
【相关文献】
1.NiosⅡ的红外图像实时跟踪系统设计 [J], 贺明;王新赛
2.基于Nios Ⅱ软核的人脸目标实时跟踪系统 [J], 金纯
3.基于Nios II软核的遥感图像实时压缩系统 [J], 司锋;林宝军;张善从
4.基于双NiosⅡ的红外图像实时Otsu局部递归分割算法设计 [J], 李坚;王新赛;贺明;薛雷
5.基于Nios红外图像实时非均匀性校正研究 [J], 孔令彬;王川;许鸿文;戚建汉
因版权原因，仅展示原文概要，查看原文内容请购买。

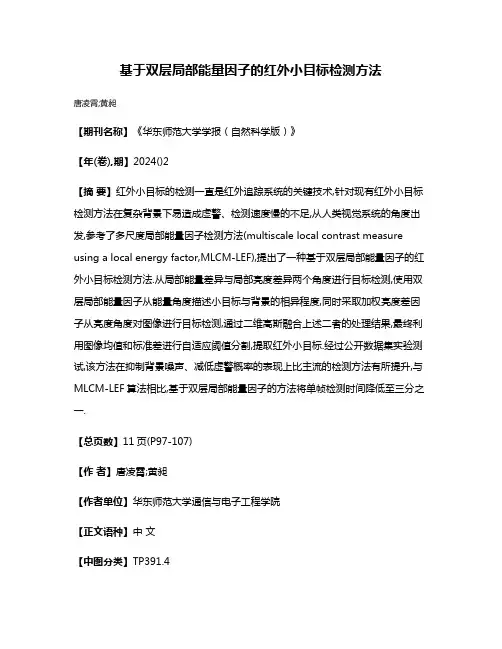

基于双层局部能量因子的红外小目标检测方法
