褥垫层施工技术交底

一、褥垫层施工要求
CFG桩以上设计50cm厚碎石垫层，设置形式由下而上采用20cm(碎石)+5cm（砂）+一层双向土工格栅+5cm（砂）+20cm(碎石) 5cm砂为保护土工格栅，防止被压坏，抗拉强度不够。
1、材料准备
碎石层的5-10mm、10-20mm、20-31.5mm级配碎石和0-5mm石粉的主要物理力学性能指标进行抽样检验合格后方可使用。天然中粗砂、土工格栅TGSG110等材料进场时，逐批检查出厂检验单、产品合格证及材料性能报告单。对土工格栅主要物理力学性能指标进行抽样检验。
按照设计要求，褥垫层压实标准如下：地基系数K30不小于130，复合地基承载力设计要求：CFG桩复合地基承载力不小于360kN。
二、质量标准及要求
土工合成材料铺设的允许偏差、检验数量级检验方法
序号
检验项目
允许偏差
检验数量
检验方法
1
铺设范围
不小于设计值
沿线路纵向每200m抽样检验3处，且每检验批不少于3处
交底接受人
交底人
审核人技术交底签收表序号源自姓名单位职务
时间
备注
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
四、施工中应注意的安全事项
1）施工作业中严禁外来人员在现场，如有发现施工队应及时劝离。
2）施工地段非专业电工严禁接线等作业，配电箱应上锁并有专人看管。
3）现场进行填筑、整平、压实和加固施工的施工机械设备、运输车辆，必须执行“一人一机”防护制度，非专业司机不得操作机械。
4）在夜间施工时施工现场应有相应的照明设施，工人应佩戴反光背心和安全帽。

六、安全及环保要求：
1、严禁操作人员不按规定佩戴防护眼镜及防护手套、绝缘手套等安全防护用品，以防发生伤人事故。
2、褥垫层施工完毕后必须在验收合格后方可进行下步施工。
3.及时洒水，减少材料转运过程中出现的扬尘。
技术负责人
交底人
接受交底人
1．本表由施工单位填写，交底单位与接受交底单位各保存一份。
2．当做分项工程施工技术交底时，应填写“分项工程名称”，其他技术交底可不填写。
6）本工程施工顺序划分为：1、坑底表面平整工作 2、褥垫层边线的定位 3、封边模板的支设 4、石子的铺撒 5、石子面层的整平，每一道工序实行先自检合格后→项目部质检合格→监理验收合格，三级报验合格后方可进行下一道工序的施工。
四、质量通病控制措施
1、大面积下沉：主要是未按质量要求施工，分层铺筑过厚、碾压遍数不够、洒水不足等。要严格执行操作工艺的要求。
五、成品保护
1、回填砂石时，应注意保护好现场轴线桩、标准高程桩，防止碰撞位移，并应经常复测。
2、地基范围内不应留有孔洞。完工后如无技术措施，不得在影响其稳定的区域内进行挖掘工程。
3、施工中必须保证边坡稳定，防止边坡坍塌。
4、夜间施工时，应合理安排施工顺序，配备足够的照明设施；防止级配砂石不准或铺筑超厚。
表C2-1
编号
工程名称
潮白河孔雀城九期（翠岚园）普通商品住宅
交底日期
2016-9-10
施工单位
江苏省苏中建设集团股份有限公司
分项工程名称
褥垫层回填工程
交底提要
27#褥垫层回填压实
楼号
27#
交底内容：
一、施工准备
1、主要机具：
平板式振动器、铁锹、铁耙、小推车若干等。

技术交底记录
施工单位：山西八建集团有限公司 工程 名称 太原市第六十三中新校建设工程 年 月 日 编号： 公寓楼褥垫层 共2页 第1页 交底部位
交底内容： 1．材料要求 （1）人工级配砂石。宜采用质地坚硬的中砂、碎石。要求颗粒级配良好，选用 1~3 碎石， 砂和碎石按 3：7 拌合均匀，其中砂含泥量不得大于 5%，最大粒径不大于 20 ㎜。 （2）级配砂石材料，不得含有草根垃圾等有机杂物，碎石最大粒径不得大于垫层或虚铺 厚度的 2／3，并不宜大于 50mm。 2．主要机具 一般应备有装载机机、压路机、平头铁锹、2m 靠尺、钢尺等。 3．作业条件 （1）对级配砂石进行技术鉴定，应符合设计要求。 （2）回填前，应组织有关单位检验基槽地质情况。包括轴线尺寸、水平标高、以及有无 积水等情况，办完隐检手续。 （3）在地下水位高于基坑（槽）底面施工时，应采取排水或降低地下水位的措施，使基 坑（槽）保持无积水状态。 （4）设置控制铺筑厚度的标志，如水平木橛或标高桩，或在固定边坡（墙）上钉上水平 木橛或弹上水平线。 4．操作工艺 工艺流程 处理地基表面 夯实或辗压 级配砂石 找平验收 分层铺筑砂石 洒水
技术交底记录
施工单位：山西八建集团有限公司 工程 名称 太原市第六十三中新校建设工程 年 月 日 编号： 公寓楼褥垫层
3
交密实，并应设置纯砂检查点。用 200cm 的环刀取样。 测定干砂的质量密度。下层密实度经检验合格后，方可进行上层施工，压实系数≥ 0.95。 2）最后一层夯、压密实后，表面应拉线找平，并符合设计标高。 5．质量标准 （1）保证项目 1）基底的土质必须符合设计要求。 2）纯砂检查点的干砂质量密度，必须符合设计要求和施工规范的规定。 （2）基本项目 1）级配砂石的配料正确，拌合均匀，虚铺厚度符合规定，夯压密实。 2）分层留槎位置、方法正确、接槎密实、平整。 （3）允许偏差项目：见表 1－320。 砂石地基的允许偏差 表 1—320 项次 1 项目 顶面标高 允许偏差 （mm） ±15 检验方法 用水准仪或拉线和尺量检查

陕西省建筑工程施工质量验收技术资料统一用表
施工质量验收技术资料通用表
施工技术交底记录
陕
—
内容：
褥垫层工程施工技术交底
一、施工规范依据
1、本工程设计图纸和选用图集
2、建筑地基与基础工程施工质量验收规范( GB50202-2002);
3、建筑地基处理技术规范(JGJ-2002)；
4、湿陷性黄土区建筑规范(GB50025-2004)；
5、建筑机械使用安全技术规程(JGJ33-2001)；
二、施工准备
1、材料：级配砂石
2、主要机具：20型装载机2台、18型压路机一台、水准仪DZS3-1 一台
3、熟悉和掌握有关的图纸设计，施工规范要求。

4、根据建设单位提供的高程控制点标高，并把标高引入基坑，做好褥垫层高程控制的准备工作。

三、操作工艺
1、清理基底上的浮土和积水并设置控制铺筑厚度的标咼。

2、检验砂石质量，级配砂石应将砂石拌和均匀，使其质量达到设计要求或规范的规定。

3、使用两台20型装载机逐层逐块米用倒退式进行铺设，并做到边铺设边控制标高。

4、铺设级配砂石在夯实前，应根据其干湿程度和气候条件，适当洒水以保持砂石的最佳含水量。

5、压路机采用静力压实法往复碾压，一般碾压不少于4遍，其轮距搭接不小于50cm。

边缘和转角处应用平板振动器震实，不得遗漏。

夯实完后拉线验收，并符合设计规定的标高。

四、施工质量控制
1、褥垫层采用300mm厚的级配砂石，石子粒径w 30mm，采用静力压实法施工，其铺设范围为桩外边
陕西省建筑工程施工质量验收技术资料统一用表
施工质量验收技术资料通用表
施工技术交底记录
陕
—。

碎石垫层填筑总厚度50cm，分三层填筑，厚度由下至上分别为20cm、15cm和15cm，并在桩帽顶20cm位置满铺一层双向经编涤纶土工格栅。采用装载机按标杆标记的高度进行布料，分层填筑。
根据路基横断面尺寸和运输车辆的吨数，计算出网格大小用白灰划出网格，计划摊铺厚度为22～23cm。
（1）第一层碎石施工
（3）第二层碎石施工
第二层在已布设土工格栅上摊铺卸料，因规范要求重车不能直接碾压在土工格栅上，故先在布设的土工格栅边缘卸料，将碎石填料卸在没有铺设土工格栅的碎石上，防止重车碾压土工格栅。同第一层整平、碾压。
（4）第三层碎石施工
第三层从一端开始卸料，用装载机按工前所布的标杆厚度进行布料。同上层整平、碾压。碾压密实后进行K30检测，当K30检测不符合验标要求时，碎石垫层上部再填筑25cm路基填料振动碾压，挖开路基填料进行K30检测。
（2）填料材料：碎石垫层应采用级配良好的碎石，最大粒径不大于30mm，含泥量不应大于10%，且不含草皮、树根等杂质。
（3）土工格栅：双向经编涤纶土工格栅，每10000㎡，外委检测合格后使用。
满足设计要求：抗拉强度不小于200KN/m。
三、褥垫层施工工艺流程
用全站仪将褥垫层的中线和边线进行放样两侧并加宽50cm引出护桩防止碎石填筑后将已放样点破坏，按每20m一个断面放样，每20m定一根标杆，并用水准仪将原地面标高进行放样确定碎石填筑高度。
第一层从一端开始卸料，用装载机按工前所布的标杆厚度进行布料，首先用装载机进行粗平，粗平时应使垫层表面大致平整，然后用平地机进行精平，必须保证表面平整，无凹凸现象。摊铺100m左右时即可开始碾压，作为一个碾压段。碾压采取静压的碾压方式，碾压3遍，碾压完成后表面应无明显轮迹，目视平整结实，碾压完成后观测其下沉量。各区段交接处应相互重叠压实，纵向搭接长度不小于2.0m，后轮重叠碾压1/2轮宽。碾压过程中的质量控制。现场技术人员及时记录相关信息，实验人员及时记录检测压实度、平整度，测量人员在压实过程中，跟踪检测标高，以保证铺筑层的厚度，设专人负责碾压管理工作。

交底人
接受交底人
技术交底记录
编号
工程名称
交底日期
施工单位
分项工程名称
褥垫层
交底提要
褥垫层技术交底
交底内容：
四、成品保护：
1、回填碎石时，要要注意保护轴线桩，标高桩，并经常复测；
2、施工时要保护边坡，防止土流入槽内；
3、碎石铺夯完毕后，严禁小车及行人乱走乱划乱压；
4、施工时严禁铲车进入槽内；
五、应注意的质量问题：
1：严格遵守褥垫层铺设工艺标准、夯实遍数不能少于4遍；
2：对边角处不能漏振，要振捣到位；以防局部下沉；
3：认真对照图纸，对照坑墙位置及标高；
4：石子装车时，严禁把地表土混入石子内；
交底人
接受交底人
找平验收：施工时要分层找平，夯压密实、最后一遍夯压密实后，表面要拉线找平，并符合设计标高；
坑槽边要有防雨排水措施，防止地表水流入槽内或基土破坏；
三、质量标准：
1：基底土及基底必须符合要求；
2：压实系数必须符合设计和规范要求；
3：褥垫层厚度要夯压密实；接茬平整；
4：基坑严格按设计要求铺设；严禁浪费石子；
技术交底记录
编号
工程名称
交底日期施工Leabharlann 位分项工程名称褥垫层
交底提要
褥垫层技术交底
一、准备工作：
1：材料要求：最大粒径不超过30mm的碎石（碎石占全重的30%-50%），砂采用中、粗砂；
2：主要机具：压路机、平板式（强夯）振动器、装载机、小型翻斗车，手推车、铁锹等
3：作业条件：设置铺设厚度的标志，如水平桩和标高桩；
二、施工工艺：
1、清扫地基表面 →铺筑褥垫层 → 碾压 → 找平验收。
2、操作工艺

B、最后一层夯、压密实后，表面应拉线找平，并符合设计标高。
5）雨期施工时，应有防雨排水措施，防止地表水流入坑内造成塌方或基土破坏。
三、质量标准：
1、施工前检查砂、石等原材料质量及砂、石拌合均匀程度。
2、基底的土质必须符合要求。
2、压实系数必须符合设计要求和施工规范的规定。
3、褥垫层厚度应夯压密实，接槎平整。
2）本工程基础垫层下铺设250mm厚褥垫层，褥垫层宽度自基础宽外缘外扩300mm，压实系数为0.9。褥垫层顶面标高-3.100。
3）：平振法施工：用平板振动器往复振捣，一般振捣不少于4遍，没隔200振捣一次。振动器振动时，每行应搭接1/3，以防振动面积不搭接。
4）找平及验收：
A、施工时应分层找平，夯压密实。下层密实度经检验合格后，方可进行上层施工。
技术负责人
交底人
接收人

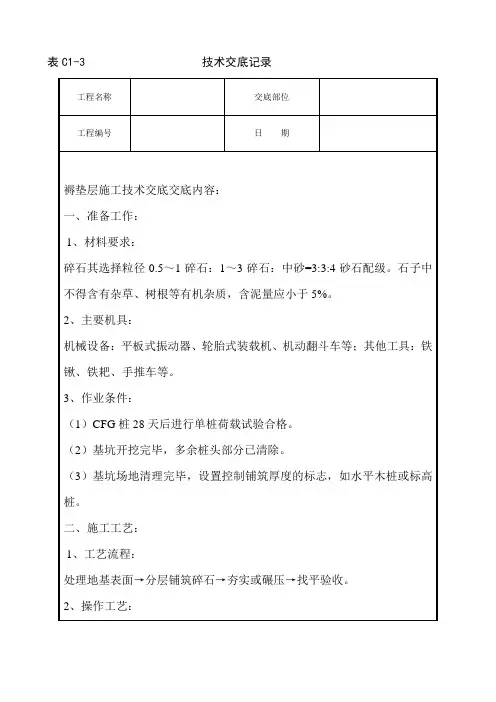

工程名称
交底部位
工程编号
日期
褥垫层施工技术交底交底内容：
1、准备工作：
1、材料要求：
碎石其选择粒径0.5～1碎石：1～3碎石：中砂=3:3:4砂石配级。石子中不得含有杂草、树根等有机杂质，含泥量应小于5%。
2、主要机具：
机械设备：平板式振动器、轮胎式装载机、机动翻斗车等；其他工具：铁锹、铁耙、手推车等。
3、作业条件：
（1）CFG桩28天后进行单桩荷载试验合格。
（2）基坑开挖完毕，多余桩头部分已清除。
（3）基坑场地清理完毕，设置控制铺筑厚度的标志，如水平木桩或标高桩。
2、施工工艺：
1、工艺流程：
处理地基表面→分层铺筑碎石→夯实或碾压→找平验收。
2、操作工艺：
1）将地基表面上的浮土、淤泥、杂物清除干净，平整地基，并Biblioteka 善保护基坑边坡，防止塌土混入褥垫层中。

1
技
编制部门
术
交
编 号
底
书
一分部工程部
主送部门
路基一队、二队
日
期
工程名称
路基工程
工程部位
褥垫层
工格栅， 上下两层土工格珊的接缝位置应错开至少 0.5m。 土工格栅铺设按设计要求进行回折处理。 完成土工格珊铺设后顶面铺设 0.1m 中粗砂，再铺 0.3m 碎石垫层。 碎石采用分层填筑压实施工，碾压时，各区段交接处互相重叠压实，纵向搭接长度不得小于 2m，纵向行与行之间的轮迹重叠不小于 40cm，上下两层填筑接头应错开不小于 3m。每层的压实厚 度不宜超过 30cm，最小压实厚度不应小于 10cm。 碾压遍数根据现场试验确定。 土工格栅上层配碎碎石填筑采用先填两边、后填中间，避免挤动碎石，使土工格栅松弛。 施工工艺流程参见“土工格栅施工工艺框图” “土工格栅施工工艺框图” （2）压实质量 CFG 桩上地基褥垫层压实指标按以上标准：
2
检验方法 现场抽样检验、观察 观察、测量 符合设计及规范要求
技
编制部门
术
交
编 号
底
书
一分部工程部
主送部门
路基一队、二队
日
期
工程名称
路基工程
工程部位
褥垫层
土工格栅施工的的各项允许偏差、检验数量及检验方法如下表规定： 一般项目 序号 1 检验项目 铺设范围 允许偏差 不小于设计值 检验5处 沿线路纵向每100m抽样 2 厚 度 不小于设计值 检验5处 沿线路纵向每100m抽样 3 顶面高程 +50mm，-20mm 检验5处 沿线路纵向每100m抽样 4 横 坡 ±0.5% 检验5个断面 主控项目 序号 检验项目 材料规格、 品种及质 1 量 铺设层数、 方向及连 2 接方法 一般项目 序号 1 2 3 检验项目 铺设范围 搭接宽度 竖向间距 上下层接缝错开 4 距离、回折长度 ±50mm 允许偏差 不小于设计值 +50mm，0 ±30mm 沿线路纵向每100m抽样 尺量、检查施工 检验3处， 且每检验批不 记录 少于3处 施工单位检验数量 检验方法 满足设计要求 检验5处 沿线路纵向每100m抽样 观察、尺量 满足设计要求 每批抽样检验1组 抽样试验 允许偏差 施工单位检验数量 检验方法 质量证明文件及 坡度尺量 水准仪量 尺量 施工单位检验数量 沿线路纵向每100m抽样 尺量 检验方法

4、铺设级配砂石在夯实前，应根据其干湿程度和气候条件，适当洒水以保持砂石的最佳含水量。
5、压路机采用静力压实法往复碾压，一般碾压不少于4遍，其轮距搭接不小于50cm。边缘和转角处应用平板振动器震实，不得遗漏。夯实完后拉线验收，并符合设计规定的标高。
四、施工质量控制
1、褥垫层采用500mm厚的级配砂石，石子粒径≤30mm，采用静力压实法施工，其铺设范围为基础外边缘外放500mm。虚铺厚度为54cm，夯填度系数不大于0.9.

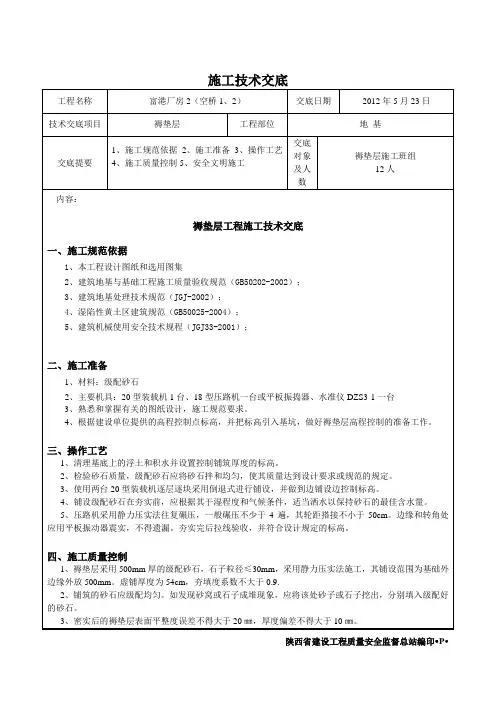

工程名称
富港厂房2（空桥1、2）
交底日期
2012年5月23日
技术交底项目
褥பைடு நூலகம்层
工程部位
地基
交底提要
1、施工规范依据2、施工准备3、操作工艺4、施工质量控制5、安全文明施工
交底对象及人数
褥垫层施工班组
12人
内容：
褥垫层工程施工技术交底
一、施工规范依据
1、本工程设计图纸和选用图集
2、建筑地基与基础工程施工质量验收规范（GB50202-2002）；
3、建筑地基处理技术规范（JGJ-2002）；
4、湿陷性黄土区建筑规范（GB50025-2004）；
5、建筑机械使用安全技术规程（JGJ33-2001）；
二、施工准备
1、材料：级配砂石
2、主要机具：20型装载机1台、18型压路机一台或平板振捣器、水准仪DZS3-1一台
3、熟悉和掌握有关的图纸设计，施工规范要求。
4、根据建设单位提供的高程控制点标高，并把标高引入基坑，做好褥垫层高程控制的准备工作。
三、操作工艺
1、清理基底上的浮土和积水并设置控制铺筑厚度的标高。
2、检验砂石质量，级配砂石应将砂石拌和均匀，使其质量达到设计要求或规范的规定。

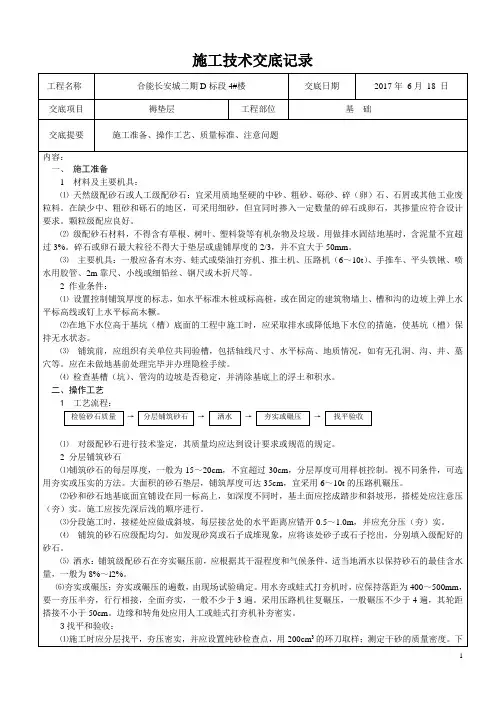

施工技术交底记录
工程名称
合能长安城二期D标段4#楼
交底日期
2017年6月18日
交底项目
褥垫层
工程部位
基础
交底提要
施工准备、操作工艺、质量标准、注意问题
内容：
一、施工准备
1材料及主要机具：
⑴天然级配砂石或人工级配砂石：宜采用质地坚硬的中砂、粗砂、砾砂、碎（卵）石、石屑或其他工业废粒料。在缺少中、粗砂和砾石的地区，可采用细砂，但宜同时掺入一定数量的碎石或卵石，其掺量应符合设计要求。颗粒级配应良好。
⑸洒水：铺筑级配砂石在夯实碾压前，应根据其干湿程度和气候条件，适当地洒水以保持砂石的最佳含水量，一般为8%～l2%。
⑹夯实或碾压；夯实或碾压的遍数，由现场试验确定。用水夯或蛙式打夯机时，应保持落距为400～500mm，要一夯压半夯，行行相接，全面夯实，一般不少于3遍。采用压路机往复碾压，一般碾压不少于4遍，其轮距搭接不小于50cm。边缘和转角处应用人工或蛙式打夯机补夯密实。
⑷检查基槽（坑）、管沟的边坡是否稳定，并清除基底上的浮土和积水。
二、操作工艺
1工艺流程：
检验砂石质量
→
分层铺筑砂石
→
洒水
→
夯实或碾压
→
找平验收
⑴对级配砂石进行技术鉴定，其质量均应达到设计要求或规范的规定。
2分层铺筑砂石
⑴铺筑砂石的每层厚度，一般为15～20cm，不宜超过30cm，分层厚度可用样桩控制。视不同条件，可选用夯实或压实的方法。大面积的砂石垫层，铺筑厚度可达35cm，宜采用6～10t的压路机碾压。
4夜间施工时，应合理安排施工顺序，配备足够的照明设施；防止级配砂石不准或铺筑超厚。
5级配砂石成活后，应连续进行上部施工；否则应适当经常洒水润湿。

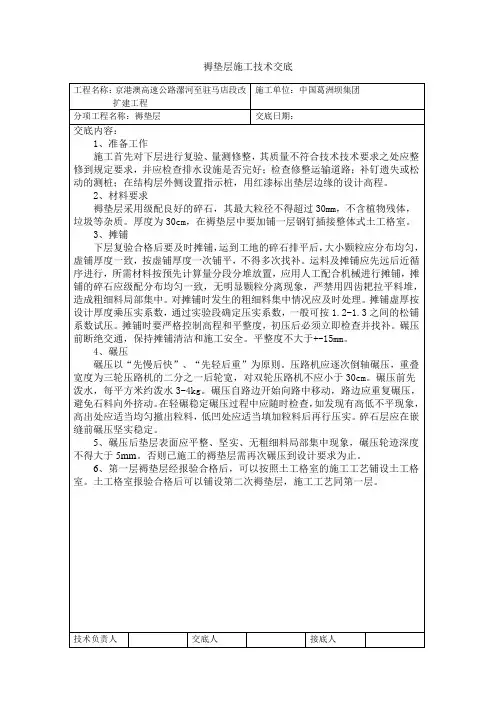

褥垫层施工技术交底
工程名称：京港澳高速公路漯河至驻马店段改扩建工程
施工单位：中国葛洲坝集团
分项工程名称：褥垫层
交底日期：
交底内容：
1、准备工作
施工首先对下层进行复验、量测修整，其质量不符合技术技术要求之处应整修到规定要求，并应检查排水设施是否完好；检查修整运输道路；补钉遗失或松动的测桩；在结构层外侧设置指示桩，用红漆标出采用级配良好的碎石，其最大粒径不得超过30mm，不含植物残体，垃圾等杂质。厚度为30cm，在褥垫层中要加铺一层钢钉插接整体式土工格室。
3、摊铺
下层复验合格后要及时摊铺，运到工地的碎石排平后，大小颗粒应分布均匀，虚铺厚度一致，按虚铺厚度一次铺平，不得多次找补。运料及摊铺应先远后近循序进行，所需材料按预先计算量分段分堆放置，应用人工配合机械进行摊铺，摊铺的碎石应级配分布均匀一致，无明显颗粒分离现象，严禁用四齿耙拉平料堆，造成粗细料局部集中。对摊铺时发生的粗细料集中情况应及时处理。摊铺虚厚按设计厚度乘压实系数，通过实验段确定压实系数，一般可按1.2-1.3之间的松铺系数试压。摊铺时要严格控制高程和平整度，初压后必须立即检查并找补。碾压前断绝交通，保持摊铺清洁和施工安全。平整度不大于+-15mm。
5、碾压后垫层表面应平整、坚实、无粗细料局部集中现象，碾压轮迹深度不得大于5mm。否则已施工的褥垫层需再次碾压到设计要求为止。
6、第一层褥垫层经报验合格后，可以按照土工格室的施工工艺铺设土工格室。土工格室报验合格后可以铺设第二次褥垫层，施工工艺同第一层。
技术负责人
交底人
接底人
4、碾压
碾压以“先慢后快”、“先轻后重”为原则。压路机应逐次倒轴碾压，重叠宽度为三轮压路机的二分之一后轮宽，对双轮压路机不应小于30cm。碾压前先泼水，每平方米约泼水3-4kg。碾压自路边开始向路中移动，路边应重复碾压，避免石料向外挤动。在轻碾稳定碾压过程中应随时检查，如发现有高低不平现象，高出处应适当均匀撤出粒料，低凹处应适当填加粒料后再行压实。碎石层应在嵌缝前碾压坚实稳定。

6.成品保护
（1）回填碎石时，应注意保护好现场轴线桩，标高桩，并应经常复测。
（2）施工中必须保证边坡稳定，防止坍塌。
（3）碎石铺夯完毕后，严禁小车行人在上面行走。
技术负责人：交底人：接交人：
（4）夯实：平振法施工：用屏边振动器反复振捣，一般振捣不小于4遍，振动器振动时，每行应搭接1∕3，以防振动不搭接。
（5）找平验收:施工时分层找平，夯压密实后表面拉线找平，并符合设计标高。
5.质量标准
（1）基地土质必须符合要求。
（2）压实系数必须符合设计要求和施工规范的规定。
（3）褥垫层厚度应夯压密实，接茬平整。
3.作业条件
设置控制铺筑厚度标志，如水平木桩或标高桩。
4.施工工艺
（1）处理地基表面→分层铺筑碎石→夯实或碾压→找平验收。
（2）将地基表面的浮土，淤泥，杂物等清除干净，平整地基，并妥善保护基坑边坡，防止塌土混入褥垫层中。
（3）本工程基础垫层下铺设200㎜厚褥垫层，褥垫层宽度自素砼垫层外边缘外扩200㎜，压实系数0.9。
工程名称
玫瑰花园1#、2#、3#、5#住宅楼及商业地下车库
交底部位
基础褥垫层
工程编号
日期
2011）材料要求
碎石选择粒径5-30㎜，最大粒径不大于30㎜，石子中不得含杂草，树根等有机杂物，含泥量小于5%。
2．主要机具
机械设备：平板式振动器，小型挖掘机等，其他工具铁锹，手推车等。

4、作业时必须根据作业要求，佩戴防护用品。
5、作业时必须遵守劳动纪律,不得擅自动用各种机电设备。
6、施工时还应该注意防火，提供源自要的灭火设备和消防监护人员。7、使用各类移动电动工具（如电钻、电扳手、手提砂轮等）的电源插头必须插入有二级漏电保护的插座内。
审核人
交底人
接受交底人
技术交底记录
表C2-1
编 号
工程名称
交底日期
施工单位
分项工程名称
交底提要
褥垫层施工安全交底
交底内容：
1、工人上岗前必须参加安全教育，考试合格后方可上岗。
2、在作业前必须熟悉作业内容、作业环境，对使用的工具要进行检修，不牢固者不得使用；作业时必须执行专项技术交底，服从带班人员指挥。
3、配合其他专业工种人员作业时，必须服从该专业工种人员的指挥。

技术交底书
技术交底书
技术交底书
技术交底书
技术交底书
工程项目路基工程合同号ZHZQ-2标
分项工程名称褥垫层夹铺土工合成材料
施工单位中铁十七局集团里程DK27+000～DK71+080 交底日期交底地点
也按一批计，每批抽样检验一组。

检验方法：在现场抽样检验碎石最大粒径、含泥量，并在施工过程中观察检查由无草根、垃圾等杂质及岩性变化情况。

（6）土工合成材料的铺设层数、铺设方向和连接方法应满足设计要求。

检验数量：沿线路纵向每100m抽样检验5处。

检验方法：观察、计数。

（7）水泥土（灰土）、碎石及砂垫层的压实质量应符合设计要求。

检验数量：沿线路纵向每一压实层每100m抽样检验3个点，其中：路基中间1点，两侧距路基边缘2m处各1点。

检验方法：按《铁路工程土工试验规程》（TB10102）规定的试验方法检验。

（8）土工材料铺设的允许偏差、检验数量及检验方法应符合下表规定。

土工合成材料铺设的允许偏差、检验数量及检验方法
序号检验项目允许偏差检验数量检验方法
1 铺设范围不小于设计值
沿线路纵向
每100m抽样检验3处尺量，查施工记录
2 搭接宽度0，+50㎜
3 竖向间距-30，+30㎜
4 上下层接缝错开距离
-50，+50㎜
5 回折长度
交底接受人交底人审核人注：监理抽查。

技术交底记录
表C2-1
编号
工程名称
施工单位
交底提要
一、施工准备
1.1施工部位：A5#楼基槽底1-46/A-S轴。
1.2作业条件：CFG桩施工完毕，静力荷载试验完成，清槽完毕，基槽验收完成，符合设计及规范要求。
1.3机具准备：铁锹、手推车、平板振捣器。
二、操作工艺
2.1材料：褥垫层采用粒径8~20mm碎石，掺25%粒径不大于5mm的中粗砂，碎石及中粗砂应有有效的质量证明文件；
四、注意事项：
4.1安全注意事项：
4.1.1作业人员必须按要求戴好安全帽；
4.1.2施工过程中必须安排专人旁站,防止槽边坠物伤人；
4.1.3在作业面施工的人员不得嬉戏打闹，不得酒后作业；
4.1.4使用平板振捣器必须符合“一机、一箱、一闸、一漏”的安全用电规定；
4.1.5施工过程中要安排专人对边坡稳定检查，发现异常情况，各班组长及时组织施工人员撤离槽底。
审核人
交底人
接受交底人
1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填。
技术交底记录
表C2-1
编号
工程名称
施工单位
交底提要
4.1.6施工过程中要安排专人对边坡稳定检查，发现异常情况，各班组长及时组织施工人员撤离槽底。
2.2拌合：将碎石及砂堆积于槽边（距槽边距离不得小于8m），进行拌合，拌合均匀，砂石体积比必须符合设计要求；
2.3铺设：将拌合好的砂石料运至槽底，倾倒在施工部位，将砂石铺设均匀，虚铺厚度不得小于170mm，铺设范围为底板外边线外扩300mm，铺设完毕后向项目部报验，经项目部和监理验收合格后，方可进行下道工序；

1、进入施工现场，必须戴好安全帽及其他相关劳保用品。
2、现场施工用电由专业电工负责管理，保证持证上岗，照章作业，确保用电安全。
3、机械设备派专人定期检修，保证运转良好，非专业人员不得随便操作动用电器和机械设备。
4、夜间施工应有足够的照明，照明设施应固定牢靠，尤其是照明灯，以免漏电伤人。
5、在危险位置应设置明显的警示标志。
6、严禁站在基坑边往下眺望。
7、严禁酒后上岗，严禁脱岗、离岗，严禁打架斗殴。
三、扬尘治理要求
褥垫层施工时根据扬尘治理的要求，施工道路不得有扬尘，洒水车定时对施工道路进行洒水湿润，装载机拌合作业范围内配置雾炮降尘，砂石裸露部分及拌合材料堆积处及时用防尘网覆盖。
1、作业前扬尘防治设备物资配备齐全，如防尘网、洒水车、雾炮机。
安全技术交底记录
Hale Waihona Puke 施工单位：工程名称分部工程名称
基础
分项工程名称
褥垫层施工
交底日期
交底内容：
一、危险源
序号
危险源名称
可能造成的伤害
1
基坑工程临边防护不牢固、破损
人、料坠入基坑，砸伤等
2
机械带病作业
机械伤害
3
机械工作范围内无监护人
机械伤害
4
临时用电不规范
触电
5
夜间施工
掉落、机械伤害、触电
二
二、安全注意事项
2、机械拌合时，在作业面内开启雾炮机。
3、洒水车定时洒水降尘，风力≥4级时停止土方作业。
4、车辆出施工大门前必须对车辆全面冲洗，避免带泥上路。
技术负责人
安全员
被交底人

作业后，装载机停放在安全场地，铲斗平放在地面上，操纵杆置于中位，并制动锁定。
五、推土机作规程
发动机起动后，履带和推土刀支架上严禁站人。上下坡用低速挡行驶，不许换挡，下坡时严禁脱挡滑行。填沟或驶近边坡时，推土刀不得越出边坡的边缘，停机并换好倒车挡后，再重新提升推土刀，进行倒车。推土机在有负荷行驶时，不得急转弯。作业完毕停放在安全场地，铲刀、松土器降至地面。
三、挖掘机操作规程
摊铺作业时，二人操作间距应大于2.5米，挖土机间距应大于10米，挖土方时不得在危岩、孤石下方或贴近未知危险建筑物下方进行。大臂和铲斗运动范围内无障碍物和其他人员。挖掘时作业人员不得在铲斗作业回转半径范围内停留，装车作业时，禁止铲斗从汽车驾驶室顶上越过。
行走时斗臂与履带平行，并制动回转机构，铲斗离地面宜为1m。行走坡度不得超过机械允许最大坡度。作业结束后，将挖掘机停放在安全场地，落下铲斗制动好回转机构，操纵杆放在空挡位置。
四、装载机操作规程
装载机不得在倾斜度超过出厂规定的场地上作业。作业区内不得有障碍物和非作业人员。
起步前，先鸣笛示意，铲斗提升离地0.5m。测试制动器是否可靠，符合要求后方可行驶。铲斗内严禁载人。不得在高速状态紧急转向。行驶中不得突然转向或紧急制动。下坡严禁空挡滑行。铲装或挖掘避免铲斗偏载。铲斗装满后，先举臂，再行走、转向、卸料。当铲装阻力较大，出现轮胎打滑时，应转换动作排除前驱过载。在向自卸汽车装料时，严禁铲斗越过汽车驾驶室上方。
七、环保及文明施工措施
作业班组必须按要求做到工完清场，保证施工场地的整洁，严禁随地乱扔垃圾（尤其是作业人员的一次性饭盒），禁野蛮施工，破坏周边环境。
八、补充交底内容：
交底人：
交底日期
接受人（全员）签字：
注：本交底一式两份，交底人和接收人各一份。
