机械制图习题集第六版答案机械制图习题集第六版是一本广泛用于机械设计和制图课程的教材,它包含了大量的习题和实例,旨在帮助学生掌握机械制图的基本原理和技巧。
以下是该习题集的部分答案,供参考:第一章:制图基础知识1. 线型表示方法:- 粗实线:表示可见轮廓线。
- 细实线:表示尺寸线、剖面线等。
- 虚线:表示不可见轮廓线。
2. 尺寸标注规则:- 尺寸线应平行于所标注的线段。
- 尺寸数字应清晰可读,通常位于尺寸线的中线上。
第二章:几何作图1. 圆的五等分:- 首先确定圆心,然后使用圆规在圆上作四个等分点,最后连接圆心与等分点,完成五等分。
2. 三角形的内切圆:- 首先作三角形的角平分线,然后找到角平分线的交点作为圆心,以该点到三角形任意一边的距离为半径画圆,得到内切圆。
第三章:投影法1. 第一角投影:- 物体的三个视图(正视图、侧视图、俯视图)按照一定的顺序排列,通常为从左到右。
2. 第三角投影:- 与第一角投影不同,物体的视图排列顺序为从右到左。
第四章:组合体视图1. 组合体的视图表示:- 通过多个基本视图的组合来表达一个复杂的三维物体。
2. 组合体的尺寸标注:- 需要在每个视图中清晰地标注出物体的尺寸,以确保准确表达。
第五章:剖视图与断面图1. 剖视图的绘制:- 选择适当的剖面线,沿着剖面线切开物体,然后在视图中表示出内部结构。
2. 断面图的应用:- 当需要特别强调物体的某个截面时,可以使用断面图来详细展示。
第六章:轴测图1. 轴测图的绘制方法:- 使用特定的轴测投影规则,将三维物体投影到二维平面上。
2. 轴测图的尺寸标注:- 确保在轴测图中正确地标注出物体的尺寸,以便于理解和制造。
第七章:标准件与常用件的表示方法1. 螺栓、螺母的表示:- 使用标准的符号和表示方法来绘制螺栓和螺母。
2. 齿轮的表示:- 展示齿轮的齿形和尺寸,包括模数、齿数等参数。
第八章:装配图1. 装配图的绘制:- 展示多个零件如何组合在一起形成完整的机械设备。

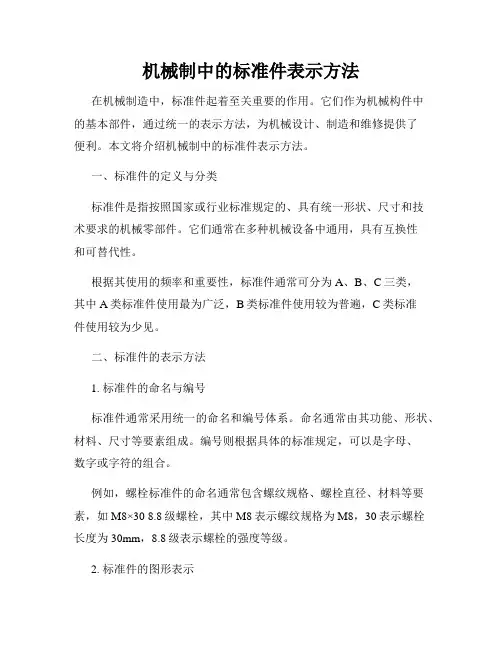

机械制中的标准件表示方法在机械制造中,标准件起着至关重要的作用。
它们作为机械构件中的基本部件,通过统一的表示方法,为机械设计、制造和维修提供了便利。
本文将介绍机械制中的标准件表示方法。
一、标准件的定义与分类标准件是指按照国家或行业标准规定的、具有统一形状、尺寸和技术要求的机械零部件。
它们通常在多种机械设备中通用,具有互换性和可替代性。
根据其使用的频率和重要性,标准件通常可分为A、B、C三类,其中A类标准件使用最为广泛,B类标准件使用较为普遍,C类标准件使用较为少见。
二、标准件的表示方法1. 标准件的命名与编号标准件通常采用统一的命名和编号体系。
命名通常由其功能、形状、材料、尺寸等要素组成。
编号则根据具体的标准规定,可以是字母、数字或字符的组合。
例如,螺栓标准件的命名通常包含螺纹规格、螺栓直径、材料等要素,如M8×30 8.8级螺栓,其中M8表示螺纹规格为M8,30表示螺栓长度为30mm,8.8级表示螺栓的强度等级。
2. 标准件的图形表示标准件的图形表示通常使用详图、主视图和剖视图等方式,以准确地表达其形状、尺寸和结构。
详图是标准件的放大图,用于表达细节尺寸和形状。
主视图是标准件的正视图或俯视图,用于表达标准件的整体形状。
剖视图是标准件被切割后的内部结构表达,用于展示标准件的内部细节。
3. 标准件的尺寸表示标准件的尺寸通常采用统一的公差系统进行表示。
公差是指允许的尺寸偏差范围,用于确保标准件在装配和使用中的互换性。
常见的尺寸表示方法有基本尺寸加上公差(如¢30+0.02),限制公差(如¢30-H8),配合尺寸(如H7/¢30),以及极限尺寸(如¢30max)等。
4. 标准件的材料表示标准件的材料通常通过材料标记进行表示。
材料标记通常由字母、数字或字符的组合组成,代表标准件的材料属性。
常见的材料表示方法有碳钢(C)、不锈钢(S)、铝合金(A)等。
三、标准件表示方法的意义和应用标准件表示方法的使用有以下几个重要意义和应用:1. 提高设计效率与准确性标准件表示方法的使用可以有效提高设计人员的工作效率和准确性。
紧固件零件图号的编制规则一、适用范围:本规则适用于公司各品牌摩托车所有紧固件(含标准件和非标准件)的零部件图号的编制。
二、编制方法:1、非标件的零件图号编制方法:表面处理①设计序列号②车型识别号③品牌识别号④零件序号⑤零件功能号⑥注①:表面处理由一位英文大写字母组成,分类如下:G—镀军绿锌B—镀蓝白锌(或白锌)C—镀彩锌K—喷黑漆泳(或电泳黑漆)L—镀装饰铬注②:设计序列号由三位阿拉伯数字组成,原则上从000开发始。
注③:车型识别号由两位英文大写字母组成,具体各车型的分类表详见公司相关技术资料。
注④:品牌识别号由一位英文大写字母组成,分类如下:H—豪进L—凌肯S—山阳注⑤:零件序号由三位阿拉伯数字组成,原则上从001开始。
注⑥:零件功能号由两位阿拉伯数字组成,紧固件功能号在90~94范围内。
示例1:凌肯公主非标准垫圈Ф6×32,表面处理镀军绿锌,零件编号为:90001—LGZ—000—G2、标准件的零件图号编制方法:表面处理①设计规格②特殊识别号③引用国标号④国标的英文简称⑤注①:表面处理由一位英文大写字母组成,分类如下:G—镀军绿锌B—镀蓝白锌(或白锌)C—镀彩锌K—喷黑漆泳(或电泳黑漆)L—镀装饰铬注②:特殊识别号为非必选项,由一位英文大写字母组成,如X—细牙螺距注③:A、设计规格由五位阿拉伯数字构成,原则上前两位表示公标直径,后三位表示装配长度。
B、如果公称直径为整数的直接取整部分为设计规格的前两位。
C、如果公称直径为小数的取小数点前一位和小数点后一位共同组成设计规格的前两位。
D、如果紧固件国标要求装配长度的取装配长度为设计规格的后三位(不足位的用O在前面补足)E、如果紧固件在国标中无装配长度要求概念的直接用O作为设计规格的后三位。
F、如果上述规定不能满足要求的由设计人员另行规定,但必须在零件名称中注明相关规格。
注④:引用国标年号由两位阿位伯数字组成,具体数字参见相关最新版紧固件国标要求。
第五章 标准件(结构)与常用件的表达方法§5-1 螺纹的基本知识及其表达方法螺纹是零件上常见的结构,主要用于连接。
如管路上面的管接头、手表后盖的安装、眼镜架、腿的固定、机械设备的固定、连接等,从大型机械设备到小型设备都广泛地采用了螺纹结构。
螺纹结构的另一种应用是传动和调整机构,如螺纹千斤顶,通过丝杠的转动,达到提升重物的目的。
又如机床上的丝杠和刀架之间的传动,也属于螺纹传动,丝杠轴向固定,刀架可以移动,不能转动(相当于螺母),通过丝杠的转动,达到刀架移动的目的;在调整机构中,螺纹的应用就更加广泛,如照相机的焦距调整机构,健身设备的拉杆张紧机构等。
由于螺纹在设备中的广泛采用,为了设计、加工的方便,国家标准规定了螺纹的结构、画法等。
一、 螺纹的基本概念螺纹的结构和尺寸是由牙型(截面形状)、大径(最大尺寸)、小径(最小尺寸)、螺距(相邻两个牙之间的距离)、线数(螺旋线的条数)、旋向(左旋或右旋)来决定的。
1、螺纹牙型(GB/T 192 — 2003)在通过螺纹轴线的剖面上,螺纹的轮廓形状称为牙型。
它是由牙顶、牙底和牙侧面来构成的,并形成一定的牙型角。
由于螺纹结构是常用的结构,因此标准中规定了各种常见螺纹图5-1 三角形螺纹、梯形螺纹、矩形螺纹(a ) (b )的牙型角及牙型的表示方法。
符合标准的螺纹我们称为标准螺纹,不符合标准的螺纹称为非标准螺纹。
在工程设计中一般应采用标准螺纹。
牙型为等边三角形的螺纹,称为普通螺纹,常用于连接。
如图5-1a左端的螺纹,普通螺纹的牙型角为60°,截面为正三角形。
普通螺纹根据螺距的大小分为粗牙普通螺纹和细牙普通螺纹,对于给定的螺纹大径,粗牙螺纹只有一种,而细牙螺纹可有一种或若干种,如大径为10的螺纹,粗牙螺距为1.5,对应的细牙螺距分别为:1.25、1、0.75、0.5,粗牙螺纹一般用于连接,细牙螺纹一般用于调节机构,根据需要选择合理的螺距。
普通螺纹的牙型代号用M表示。
单项选择题
1.在普通螺纹的标记中,粗牙螺纹( B)。
A.必须标注
B.不注螺距
C.不注大径
D.标注螺柱
2.在剖视图中,内螺纹的牙顶线用( A)绘制。
A.粗实线
B.细实线
C.细虚线
D.点画线
3.下列螺纹代号中能相互旋合的是( A)。
1.R21/2
2.Rc1/2
3.R1/2—LH
4.G1/2
A.1和2
B.2和3
C.3和4
D.1和4
4.下列螺纹标记中,表示细牙普通螺纹的是( A)。
A.M20х 2
B.M30—5g6g—S
C.G3/4
D.G1/2
5.以下不属于螺纹紧固件连接形式的是( D)。
A.双头螺柱连接
B.螺栓连接
C.螺钉连接
D.键连接
6.单线螺纹时( C)。
A.导程/螺距
B.导程X螺距
C.导程=螺距
D.导程—螺距
7.以下标准直齿圆柱齿轮计算公式错误的是( A)。
A.p=m
B.d=mz
C.h=2.25m
D.a=1/2m(z1+z2)
8.滚动轴承309的内径尺寸为( A)。
A.9mm
B.309mm
C.90mm
D.45mm
9.在装配图中绘制螺纹紧固件,以下说法错误的是( B)。
A.当剖切平面通过螺杆轴线时,均按未剖切绘制
B.两个被连接零件的接触面要画两条线
C.相邻两零件的剖面线方向相反或间隔不同
D.螺纹紧固件的工艺结构,如倒角、退刀槽等可省略不画
10.以下关于螺纹代号的解释,错误的是( A)。
A.G3/4表示非密封的圆柱管螺纹,公称直径3/4mm,左旋
B.M16X1表示细牙普通螺纹,公称直径16mm,螺距1mm
C.Tr32X5表示梯形螺纹,公称直径32mm,螺距5mm
D.M12表示粗牙普通螺纹,公称直径12mm,单线右旋
11.选择正确的螺纹画法( C)。
A. B.
C. D.
A. B.
C. D.
13.选择正确的螺纹画法( B)。
A. B.
C. D.
14.选择正确的螺纹画法( C)。
A. B.
C. D.
15.选择正确的螺纹画法( A)。
A. B. C. D.
A. B. C. D.
17.选择正确的螺纹画法( A)。
A. B. C. D.
18.选择正确的螺纹画法( D)。
A. B.
C. D.
A. B.
C. D.
20.选择正确的螺纹画法( B)。
A. B.
C. D.
本章主要介绍了螺纹紧固件、键、销、齿轮、弹簧、滚动轴承等常用件。
这些常用件一般不按真实投影画图,国家标准中规定了某些简化画法和规定标注。
1.画法
(1)螺纹的画法无论是外螺纹还是内螺纹(当内螺纹画成剖视图时),螺纹的大径用粗实线表示,小径用细实线表示,螺纹终止线用粗实线表示。
当用剖视图表达内外螺纹的连接时,其旋合部分按外螺纹的画法绘制,其余部分仍按各自的画法表示。
(2)齿轮的画法齿顶圆和齿顶线画成粗实线;分度圆和分度线画成细点画线;齿根圆和齿根线画成细实线,也可省略不画;在剖视图中,齿根线用粗实线表示。
(3)螺旋弹簧的画法用直线代替螺旋线;有效圈数在四圈以上的螺旋弹簧,中间部分可省略不画。
(4)滚动轴承的画法滚动轴承的画法有简化画法和规定画法两种。
简化画法又可分为通用画法和特征画法。
2.标注
(1)标准螺纹的标注在螺纹的大径上注明特征代号、公称直径、螺距、旋向、公差带代号和旋合长度代号。
(2)齿轮的标注齿顶圆直径、分度圆直径及有关齿轮的基本尺寸要直接注出。
其他各主要参数如模数m、齿数z、齿形角α和精度等级等要在图纸右上角参数表中说明。
(3)弹簧的标注图上要标注弹簧钢丝直径d、弹簧外径D、节距t 和自由高度H0等尺寸。
在主视图上方用斜线表示出外力与弹簧变形之间的关系,在技术要求中填写旋向、有效圈数、总圈数、工作极限应力和热处理要求、各项检验要求等内容。
螺纹紧固件、键、销和滚动轴承是标准件,一般不画其零件图。
在装配图的明细栏中,只要标注出它们的标记就可以在有关标准中查出其结构型式、规格、尺寸等。
