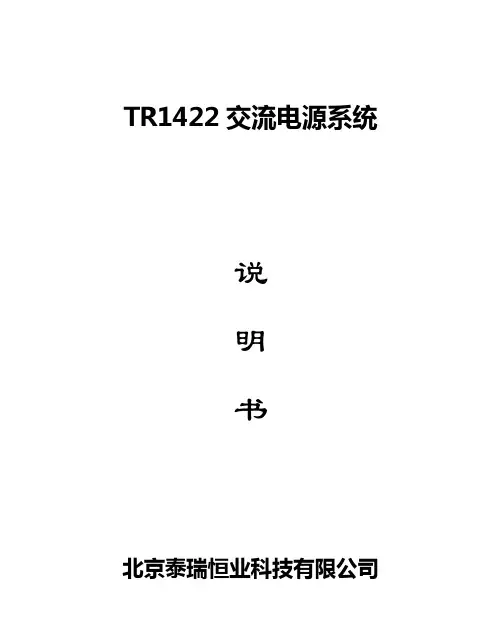

TR1422交流电源系统说明书北京泰瑞恒业科技有限公司2014年1月目录1 概述 (1)2 型号说明 (1)3 使用条件 (1)4 技术参数 (2)5 使用说明 (2)6 注意事项 (2)7 设计与安装 (3)8 订货须知 (3)TR1422交流电源系统 说明书TR1422交流电源系统1 概述TR1422型交流电源系统，是我公司依据《发电厂、变电所工程和继电保护试验仪表配置定额》和电力工业部《电力系统继电保护及安全自动装置反事故措施要点》的有关规定及用户所提双电源供电、互为备用的要求设计制造的产品。

开关选用高分断小型断路器，既保护了线路的短路和过载，又具有告警功能，为现场二次设备工作提供了方便、可靠的二次电源，为提高各种工作的质量、保障人身和设备的安全，提供了可靠保证。

2 型号说明3 使用条件3.1户内使用，且室内通风良好。

3.2海拔高度小于2km 。

3.3环境温度：-10℃～+50℃3.4相对湿度不大于90%。

3.5大气压力80～110Kpa 。

3.6周围介质无导电尘埃与导致金属或绝缘损坏的腐蚀性气体、霉菌等。

北京泰瑞恒业科技有限公司 交流电源系统4 技术参数4.1工作电源：三相四线380V，50Hz，两路输入互为备用。

4.2额定输出4.2.1额定输出电流总容量50A。

4.2.2每路输出交流电压220V，50HZ，一般为15路（路数根据用户需求可增加到30路）。

4.3屏后端子接线见附图五。

4.4屏面布置图见附图六。

4.5原理图见附图七。

5 使用说明5.1 检查所有开关是否全部处于断开位置。

5.2 检查所有接线全部正确无误后。

5.3 开启1K开关，同时1HL绿色指示灯亮，表示电源Ⅰ有电。

同理，当电源II有电，开启2K开关,同时2HL绿色指示灯亮，两路互相闭锁，只能开启电源Ⅰ或电源Ⅱ其中一路电源。

然后再开启QK开关，三个电压表指示220V电压。

5.4 开启ZK开关，1HD（第1路）红色指示灯亮，表示第1路用户有交流220V，50Hz电源，其余各路相同。

控制柜调试指导书(总16页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除6.5、起动力矩调整6.5.1、安装称重开关，按照额定载重的10％、25％、50％、80％、100％数值调整开关位置，100％时为超载。

请确保称重开关准确性。

6.5.2、进入M3-3-1-1，调整预转矩数值；如需细调，则进入M3-3-5菜单，根据实际情况，对负载开关补偿量进行调整。

注：M3-3-1-1中预转矩数值与M3-3-5补偿量的乘积，为系统实际起动过程中加载补偿量。

6.5.3、 L3的货梯，将132中的5和6的地址分别改为61-3和61-4，此装置装在机房中，不用调整加载补偿量6.6、电子称重装置的使用6.6.1. 仪器只接开门信号。

6.6.2. 设定开关位于运行位置，给开门信号（即给电子称重5号线24V）。

6.6.3. 电梯空载清零。

连续按动三次清零按钮，同时拌有三声轻响，随后听到三声长响应答，三位数码显示为000。

6.6.4. 电梯装入99%的额定载荷，按住清零按钮5秒以上，听到一声长响后，立即松开，三位数码显示为099-100。

6.6.5. 再将载重量增加至额定载荷就可达到超载报警。

称重装置的插头端子对照表见下面表格。

6.7、舒适感调整一般情况下调整3319中的加速度、减速度及其jerk0-jerk3进行调整。

根据现场的实际情况而定，一般不调。

6.8、试外招和消防a用万用表量H4插键是否有短路，正常后插好，拨好地址码。

外召地址从21开始，一个地址一层，以此类推，按下按钮能呼到指定楼层，完毕。

b按下消防开关，电梯能返回指定楼层，且轿厢显示紧急退出，轿门一直打开，则正常。

以上结束后电梯上下反复运行几次，正常则调试完毕。

七、故障排除3.9编码器定位出厂时主机已经与控制柜进行配对试验，定位角度已经存在变频器中，如果发现主机运行异常或驱动器内参数与主机实际参数不符，则需要重新定位。

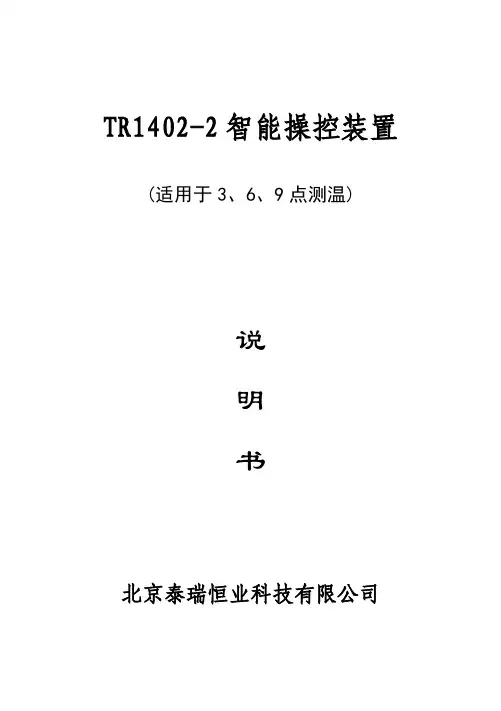

TR1402-2智能操控装置(适用于3、6、9点测温)说明书北京泰瑞恒业科技有限公司目录1、产品概述 (1)2、技术指标 (1)3、模拟显示部分 (2)3.1 断路器状态显示 (3)3.2 手车位置显示 (3)3.3 接地开关位置显示 (3)3.4 弹簧储能显示 (3)3.5 带电显示及闭锁功能 (3)3.6 自动加热除湿控制及时温湿度数字显示功能 (3)3.7供电源为交直流电源 (3)3.8 人体感应探头功能 (3)3.9 智能语音防误提示功能 (4)3.10 分合闸功能 (4)3.11 无线及电缆测温功能 (4)3.12 通讯功能 (6)4、安装尺寸与接线图 (6)4.1 安装尺寸 (6)4.2 接线图 (7)5、显示与设置说明 (7)5.1 显示 (7)5.2 触点测温显示 (8)5.3 设置说明 (9)6、运输与贮存 (11)1、产品概述全新概念的开关柜智能操控装置。

产品功能强大，使用于3-35KV 户内开关柜，中置柜、手车柜、固定柜、环网柜等多种开关柜。

具有动态一次模拟图、高压带电显示、自动加热除湿数值显示及控制、断路器分合状态指示、储能指示、接地开关状态指示、小车位置指示、分合闸回路完好指示、人体感应带电提示及柜内照明、以及无线测温功能、语音防误提示等功能，可取代现有的一次回路模拟图、带电显示器、自动加热除湿控制器、断路器分合按钮等。

并且具有RS485通讯接口，能够使开关柜进一步，智能化，网络化，数字化。

方便广大用户使用与操作。

2、技术指标工作温度：－20～＋65℃工作湿度：≤95％RH介质强度：≥AC2000V绝缘性能：≥100MΩ抗电磁干扰性能：符合IEC255－22的标准规定工作电源： 220VAC/DC动态闪烁频率：两次/秒湿度测量范围：20%～100%RH温度测量范围：－20＋80℃湿度测量精度：±3.0%RH无线测温范围：0℃～＋120℃温度测量精度：±1℃响应时间：≤2s人体接近感应时间：≤3秒人体接近语音提示时间：0～29秒开关量输入端子和LED数码显示关联关系：动态配置通讯方式：RS485通讯波特率：1200bps、2400bps、4800bps、9600bps可选数据格式：8个数据位 1个终止位无奇偶校验3、模拟显示部分01断路器合指示02断路器分指示03(1)、03(2)工作位置指示04(1)、04(2)试验位置指示05接地开关合指示06接地开关分指示07储能指示08温湿度设置及数字显示09加热报警指示10带电显示及闭锁11操作键盘12储能旋钮13远方/就地转换开关14分/合闸转换开关15液晶显示界面3．1断路器状态显示断路器合闸并且分闸回路完好时，红色01模拟条发光；断路器分闸并且合闸回路完好时，绿色02模拟条发光；3．2手车位置显示无源触点输入，工作位置触点闭合时，红色03①、03②垂直模拟条发光，显示断路器位于工作位置。

On On On On Off On Off Off 滞后 30 度
功放板
功放板给 6 路/12 路触发脉冲起功率放大作用。
小技巧
功放板维护简单，有以下两种方法判断其好坏： 一、目测筛选，检查 PCB 板及元器件是否有烧糊现 象以及小型熔断器的保险丝是否断开；二、用万用 表测二极管、电阻、熔断器是否完好。
0度
On On On On On On On Off 超前 30 度
On On On On On On Off On 超前 60 度
On On On On On On Off Off 超前 90 度
On On On On On Off On On 超前 120 度
On On On On On Off On Off 超前 150 度
中的三个芯片均对模拟量 输入信号进行运算放大，进行 模拟量数据处理。
芯片相对位置 左 中 右
对应控制器底板模拟量输入接口 （WT，ND1） （IK，ND1） （OT，ND1） （WP，ND1） （UD，ND1） （ID，ND1）
中的两个芯片功能均为通讯接口，上面芯片为 COM1，下面芯片为 COM2。
1
三、 外形及各部件功能
外形及尺寸 控制柜采用全封闭柜体结构，控
制柜的外形尺寸为（宽×深×高）： 800mm×600mm×2000mm。该柜为标准 柜型，少量柜体以实际使用为准。前 门带大视角深色玻璃观察窗，前后门 可开，底部进出电缆（有防尘海绵）。
控制柜
安装 控制柜的固定一般采用焊接方式，多台柜体摆成一排焊接于地脚槽钢上或直接
控制器原理
6
控制器底板
控制柜
控制器底板出线端子功能及信号性质表见下——
序 底板端 号 子号

控制柜使用说明变频器操作请参照变频器使用手册在慢车调试前，应具备以下条件：1．控制柜◇控制柜具备软件条件（至少具有慢车程序）◇主回路电源接通，并检测电源电压正常、绝缘测试正常◇控制柜与电机已严格接地，零地分开◇抱闸电路接好※：具备以下信号条件慢车可以运行：（1）．安全回路通；（2）．门锁回路通；（3）．上、下极限通；（4）．上、下限位通；（5）．检修回路正常；（6）．安全触板信号通；（7）．开门限位通，关门限位断（门完全关好）；（8）．超载信号断；（9）．开环运行可以不安编码器，只有闭环运行时必须正确安装好旋转编码器；（10）．抱闸开关信号通；2．机械条件◇检查曳引机位置及抱闸是否正常，有无卡阻或磨擦现象◇手动盘车，检查轿厢运行时有无卡阻现象及碰撞◇钢丝绳张紧力一致◇导轨、导靴校验合格3．安装旋转编码器（1）编码器为精密电子器件，严禁撞击/敲打/坠落等损害；（2）对轴式编码器的安装：◇使用软性连轴器；◇保持良好同心度；◇对有较大轴向窜动的电机不适合使用。

（3）套轴式编码器的安装：◇选择轴径匹配的编码器（滑动配合）；◇将安装轴用砂纸打磨光滑，将编码器轻轻推入◇固定编码器的安装片在电机轴端，以消除径向摆动为准。

（4）编码器的安装质量将直接影响运行效果，是电机噪声和运行舒适感的直接因素。

调试步骤：1．确认“慢车调试条件”均已得到满足2．机房操作A.控制柜通电（380V，3Φ）观察有无异常现象，观察相序继电器指示灯；B.接通控制电源开关，观察层显，变频器，控制器指示；C.将检修开关置于检修侧；D.确认轿厢位置；E.确认编码器是否连接；F.设置电机参数；说明：（1）铭牌额定电流设置时，以能正常行车无异常振动噪声为准，有些铭牌数值不是完全准确。

（2）电机额定速度按铭牌，若为1000或1500RPM，则该值为同步转速而非额定转速，请与厂家核实），必须小于此值。

1500RPM，必须小于此值。

注意：千万不能将额定转速设为1000或1500RPM按慢上或慢下按钮，确认电机转向：若转向相反，则更改变频器参数或调换动力线相序若出现抖动并保护，需将编码器A、B相对调或更改变频器的A、B相序。

380v电压软启动型碎煤机控制柜操作使用说明书成都万基电力设备制造有限公司警告◆禁止非专业人士或未经授权人士操作！◆启动机械前必须确认机械本身完好，滑动部分无卡、堵现象！主机工作部位不允许存在大块物料!◆启动机械前请确认工作电源正常，绝对禁止缺相启动！◆启动机械前须确认机械四周无人滞留，保证人身安全！◆现场调试完毕后，禁止随意修改软启动器的运行参数！◆禁止更改柜内任何线路！维修须专业人士进行！◆机械长时间不工作,请断开QF1开关及控制回路电源开关！◆在启动和运行过程中，如出现异常和紧急状况时，请向下轻拍盘面上的紧急停车按钮！系统将全部停止工作。

◆当主机或其他辅助机械因过流等其他故障原因停止工作且有报警指示，请查明故障原因且予以排除后方可再次启动投入使用。

禁止在未查明故障原因前再次启动投入使用！◆系统具有远程控制、就地控制和检修三种工作状态。

在就地控制模式工作时，系统内各个回路均可以独立工作，所以在就地进行操作时，请严格按照作业流程和工艺流程进行操作；在远程控制时，系统在接受启动指令后，将按照作业流程和工艺流程自动进行操作；检修时，请将系统置于“检修”状态，并断开QF1电源开关同时悬挂警示牌！提示◆启动机械前请确认所有线路已严格按照图纸进行压接。

◆启动机械前请确认机械工作电源电压正常。

考虑到大型电机启动和工作时所产生的电压降，建议电源电压整定为400-420V。

（当实际电压低于此区间电压时，有可能会导致无法正常启动进而损坏设备；当实际电压高于此区间电压时，有可能会由于高电压的作用导致控制元器件损坏。

）◆主机设备电机距离电源（变压器）距离不宜超过100M。

（100M内铜芯线缆单位面积承载电流不得大于2.5A/mm2;当距离在100-150M之间时，铜芯线缆单位面积承载电流不得大于1.5A/ mm2; 当距离在＞150M之间时，铜芯线缆单位面积承载电流不得大于1.0A/ mm2）当距离较远且无法启动时，请缩短主机设备电机与电源变压器距离至正常距离之内。

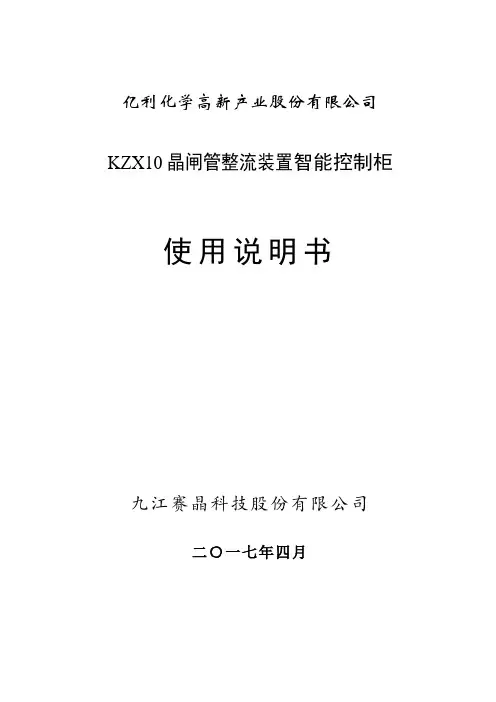

亿利化学高新产业股份有限公司KZX10晶闸管整流装置智能控制柜使用说明书九江赛晶科技股份有限公司二○一七年四月九江赛晶有限公司设备出厂资料KZX10晶闸管整流装置智能控制柜使用说明书目录1．产品概述 (1)2．使用条件 (1)3．主要技术参数 (2)4．原理简述 (2)5．结构特征 (5)6．人机界面操作说明 (7)7．设备安装 (14)8．调试运行 (14)9．维护及注意事项 (17)附表：1 故障报警分类表……………………………………………………………… A-12 KZX10晶闸管整流装置智能控制柜外形图………………………………B-11．产品概述KZX10晶闸管整流装置智能控制柜是我厂针对电化学、电冶金行业整流所供电特点，推出的一种最新型的晶闸管整流机组计算机自动化控制系统系列高端技术产品。

它以我厂最新研制开发的JM810晶闸管数字稳流控制器为机组稳流控制核心，以高性能的机组PLC及触摸屏人机界面为自动化监控核心，采用完全独立的全数字化的双通道系统构成冗余热备用设计，仅需单个JM810数控器能工作正常，即可实现机组基本整流直流送电，确保稳流系统的可靠工作。

控制柜内的机组PLC监控装置可完成对机组高压断路器、整流柜、就地控制柜等机组整流设备的操作控制、故障保护及数据采集等功能，通过控制柜面板上所设触摸屏人机界面POD，可完成全部就地操作及监控。

该系列产品采用西门子或AB等中高档系列PLC模块为产品系统网络管理器，可靠性高、灵活方便、开放性能好，可构成各种形式通信网络，与上位机或工艺DCS及整流所综自监控系统等实现网络通信。

支持MPI、Profibus、DH485，DH+，DeviveNet, Modbus，Ethernet及光纤通信等。

支持系统自诊断功能，提示所有功能模块的异常状态信息。

支持数字化参数在线调整，界面实现现场在线可编程逻辑选择。

支持在线更换PLC、数控器等控制柜所有功能模块和器件。

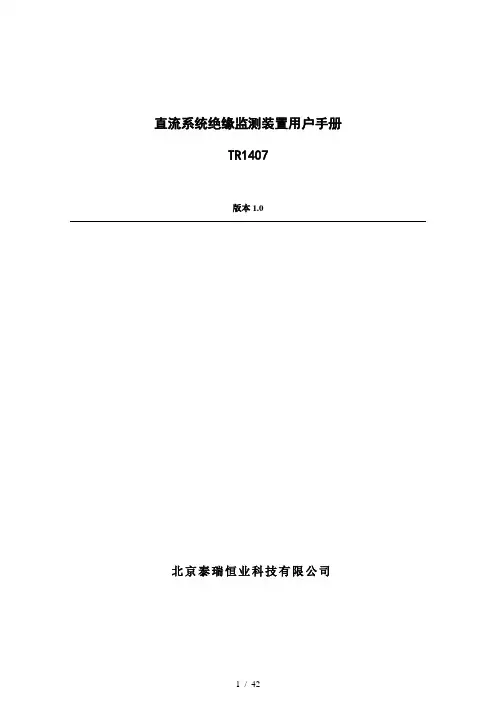

直流系统绝缘监测装置用户手册TR1407版本1.0北京泰瑞恒业科技有限公司出 版 说 明内容介绍为指导相关设备生产厂利用我公司的相关产品进行设计、调试，特编制本技术指导书。

本书详细地描述了装置的外观、功能和参数指标、接口定义和操作说明等内容。

读者对象本书适合于直流电源合作生产厂家、直流电源系统用户、直流电源系统设计与维护工程师等。

本书的约定一、产品上标记在高压存在的地方粘贴此标记。

在机柜底框架保护接地端上加此标记牌。

二、手册中标记注意 注意字句指可能造成本设备或其它设备损坏的状况或做法。

警告高压保护性接地端目录1. 产品介绍 (6)2. 功能特点 (6)3. 外形尺寸 (6)4. 电气参数 (6)5. 外形结构与接口 (7)5.1. 外观图 (7)5.2. 外形尺寸图 (9)5.3. 面板开孔图 (10)5.4. 端口定义图 (10)6. 系统架构 (10)7. 端口引脚定义说明 (11)7.1. 引脚定义表 (11)7.2. CAN通讯端口 (13)7.3. 一二段主机同步通讯口 (13)7.4. 屏内进线切换信号 (13)7.5. 总开关跳闸报警 (13)7.6. 母线信号采集端口 (13)7.7. ±12V供电 (13)7.8. 干接点输出 (13)8. 技术指标 (13)8.1. 开关跳闸检测 (13)8.1.1. 开关跳闸检测性能指标 (13)8.2. 开关状态检测 (14)8.2.1. 开关状态检测性能指标 (14)8.3. 绝缘检测 (14)8.3.1. 绝缘检测性能指标 (14)8.3.2. 绝缘传感器规格 (14)8.4. 支路电流检测 (15)8.4.1. 支路电流检测性能指标 (15)8.4.2. 电流霍尔传感器规格 (15)9. 拔码开关设置 (15)9.1.1. 地址设置 (15)9.1.2. 一二段选择 (16)9.1.3. 合控母支路数设置 (16)9.1.4. 主从机设置 (16)9.1.5. 自动传感器零点校正 (16)9.1.6. CAN通信波特率设置 (16)9.1.7. 支路平均分配设置 (16)9.1.8. 从机独立工作设置 (17)9.1.9. 系统电压等级设置 (17)10. 操作说明 (17)10.1. 按键定义 (17)10.2. 主界面 (17)10.3. 主菜单 (18)10.3.1. 主屏信息查询 (18)10.3.2. 馈屏信息查询 (18)10.3.3. 分屏信息查询 (19)10.3.4. 当前故障界面 (19)10.3.5. 历史故障界面 (20)10.3.6. 掉电未复归记录查询 (20)10.4. 参数设置 (20)10.4.1. 系统配置 (21)10.4.2. 主屏配置 (22)10.4.3. 馈屏配置 (22)10.4.4. 分屏配置 (24)10.4.5. 告警设置 (25)10.4.6. 后台通讯 (25)10.4.7. 时间密码 (25)10.4.8. 参数恢复 (26)10.4.9. 显示设置 (26)10.4.10. 维护级配置 (27)10.5. 关于菜单 (27)11. 附录：后台通信规约 (28)11.1. 概述 (28)11.2. 适用范围 (28)11.3. 参考文献 (28)11.4. 物理接口 (28)11.5. 帧结构 (28)11.5.1. 地址 (28)11.5.2. 功能码 (28)11.5.3. 数据 (28)11.5.4. CRC校验码 (28)11.6. 遥信读取02功能码 (28)11.7. 遥测数据读取04功能码 (29)11.8. 读设定数据寄存器03功能码 (31)11.9. 设置数据06功能码 (31)11.10. 关于监控地址及响应时间 (32)11.11. 数据地址点表定义 (33)11.11.1. 遥测寄存器，采用04功能码读取 (33)11.11.2. 遥信寄存器，采用02功能码进行读取 (34)11.11.3. 保持寄存器，可采用03功能码读取，部分可采用06功能码修改 (40)1.产品介绍直流系统绝缘监测装置用于检测直流系统母线及支路绝缘，可监测开关的四类数据：开关跳闸信号、开关合分闸状态、绝缘对地电阻、输出电流。

燃气（油）相变炉电控柜使用说明书《用户使用手册》SurConduct如有疑问请与相变炉制造商联系制造商：宁夏三新真空锅炉制造有限公司地址：宁夏银川高新区六号路三新技术中心大楼 邮编：750002联系电话：************前言温馨提示：尊敬的用户您好!本控制柜采用的电脑控制器是吸收消化国内外先进控制技术，采用新一代高速微型单片机控制，适应燃气（油）相变炉的工作特性，专为燃气（油）相变炉设计开发的全自动控制器，具有系统稳定可靠、自动化程度高、状态显示直观、操作简便等特点。

控制系统是设备运行的神经中枢，正确操作控制系统，对确保相变炉安全高效运行发挥着十分重要的作用。

务必请用户在使用本控制器前，仔细阅读说明书，并严格遵照说明书的要求使用控制器，供货方不承担因违反本说明书的要求所导致的后果。

本控制器作为相变炉的重要组成部分，务必请用户在使用本控制器前，仔细阅读《相变炉安装使用说明书》"重要提示"，其"特别声明"的全部条款适合于本控制器。

本控制器为精密电子设备，特别提示用户注意如下事项：1. 本控制器在运输、存放、移动过程中，要轻拿轻放，防水、防晒、防潮，以免造成损坏；2. 本控制器内没有用户可自行维修的部件，若出现故障请与供货方联系，用户不得擅自打开保护罩，以防电击或人为损坏；3. 本控制器输入输出端子接线必须严格按产品出厂接线端子图和控制板接口图进行，否则将无法正常工作，甚至会导致设备损毁或人身伤害；4. 本控制器自发货之日起一年内，如因质量问题而发生损坏或不能正常使用时，本公司负责维修或更换。

到货验收及安装（一）开箱检查1.依据装箱清单清点备品、备件是否齐全；2.确认控制器包装完好、无受潮迹象；3.确认电气元件无机械损伤；4.检查各个接线端子无松动；5.依据供货方提供的接线图核实接线正确。

(二) 控制系统安装1.安装准备根据图纸、安装要求，备好穿线管、安装工具及型号规格符合要求的电线电缆。

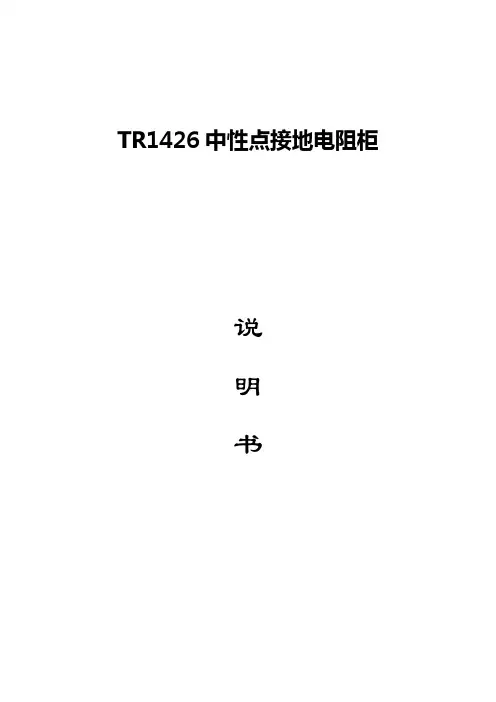

TR1426中性点接地电阻柜说明书北京泰瑞恒业科技有限公司2014年1月一.概述随着电力系统的发展，在6KV-35KV电力系统中，我国目前普遍采用小电流接地系统，既中性点不接地、经消弧线圈接地或经电阻接地方式。

但是随着电力容量的增大，系统出线大多都采用电缆出线，造成配电网对地电容电流增大，从而超出设计规范中的标准。

如果中性点采用不接地方式，当发生单项接地故障时，使非故障相电压升高，易产生弧光放电，而产生过电压现象，危害系统稳定运行；采用消弧线圈接地方式，目前采用的补偿方式多为完全补偿，由于电网谐波的存在，配电网易发生谐振现象，从而导致设备的损坏；当中性点采用电阻接地时，则可以有效避免弧光接地闪络现象，降低非故障相的过电压，从而避免对电网及运行设备的危害，大大增加电网的可靠性，经过实际应用，此种方式是降低重压配电网内部过电压及消除谐振过电压的有效方式。

TR1426系列中性点接地电阻柜，适用于6～35kV、50Hz中压配电电网中，是用于连接变压器或发电机与大地之间的一种限流保护电气设备。

当配电网内部出现故障时（二相短路、单相接地、单相断路等），配电网中性点将产生偏移,此时中性点接地电阻将配电网中性点经电阻强制接地并限制其故障电流,使继电保护设备有足够时间进行检测实现跳闸和备用切换,避免配电网和电气设备遭到破坏。

现在，中性点经电阻接地方式已经写入电力行业规程中。

DL/T620 -1997 《交流电气装置的过电压保护和绝缘配合》第3.1.4条规定“6~35KV主要由电缆线路构成的送、配电系统，单相故障接地电容电流较大时，可采用低电阻接地方式，但应考虑供电可靠性要求、故障时瞬态电压、瞬态电流对电气设备的影响、对通信的影响和继电保护技术要求以及本地的运行经验等。

”第3.1.5条规定“6KV和10KV配电系统以及发电厂用电系统，单相故障接地电容电流较小时，为防止谐振，间隙性电弧接地过电压等对设备的危害，可用高电阻接地方式。

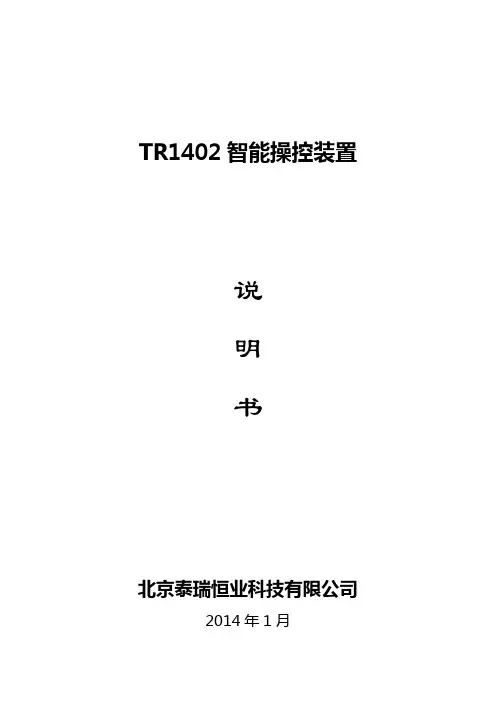

TR1402智能操控装置说明书北京泰瑞恒业科技有限公司2014年1月TR1402智能操控装置说明书目录1 概述 (2)2 主要技术特性 (2)3 模拟显示及操作说明 (2)4 型号命名方式及意义 (5)5 产品接线端子图及安装尺寸 (6)6 使用方法 (7)7 注意事项 (7)8 配套负载 (7)9 产品订购 (7)- 1 -说明书 TR1402智能操控装置一、概述TR1402型开关柜智能操控装置，是我公司在普通开关状态显示仪的基础上，结合用户的实际需要，针对电力开关柜开发的一种新型多功能、模拟动态指示的装置。

产品以一体化布局配套装备于开关柜，简化了过去开关柜的面板结构设计，美化了面板布局。

它将取代现有的一次回路模拟指示牌、电磁式开关状态指示器、接地指示器等多种控制、指示装置。

该装置安装方便、使用寿命长，具有五防功能，同时能对柜体进行防潮、控温监测，有效地防止高电压下由于受潮或凝露引起爬电、闪络事故，或由于温度过低所引起的动作失灵，能够保障电气设备的安装可靠运行。

TR1402开关柜智能操控装置用于3～35kV中置柜、手车柜、固定柜、环网柜等多种开关柜中，具有根据用户要求实现一次回路模拟动态显示、两路温湿度显示及控制、高压带电显示、电磁闭锁、语音防误、RS485通讯功能、远方/就地、分/合闸、储能及柜内照明等操作功能。

二、主要技术特性：使用环境：-20℃~70℃，≤95%RH存储环境：-40℃~80℃，≤95%RH抗电强度：外壳与端子之间≥AC2000V绝缘性能：外壳与端子之间≥100MLED启辉电压（kV）：母线相电压×（0.15～0.65）闭锁启控电压（kV）：母线相电压×0.65工作电源：AC/DC220V工作电流：<30mA三、模拟显示及操作说明指示内容说明(1)工作位置（上隔离合）(2)试验位置（上隔离分）(3)断路器分(4)断路器合(5)工作位置（下隔离合）(6)试验位置（下隔离分）(7)接地开关合(8)接地开关分(9)储能(10)温湿度设置按键(11)温湿度减小按键(12)温湿度增大按键(13)湿度值显示窗(14)温度值显示窗(15)温湿度下限指示(16)温湿度上限指示(17)Ⅱ路温湿度指示灯(18)Ⅰ路温湿度指示灯(19)风扇工作指示(20)加热器2，闪烁为断线(21)加热器1，闪烁为断线(22)高压带电指示(23)高压带电闭锁指示(24)照明开/关转换开关(25)手储/自储转换开关(26)远方/就地转换开关(27)分/合闸转换开关- 2 -TR1402智能操控装置 说明书 - 3 -断路器状态指示：断路器分、合闸，无源触点输入。

1概述ZSXZB-1.1/1型电气控制柜作为泵式中压细水雾灭火系统的控制单元，它能控制一台往复泵的启停及一个旁通阀和一个进水阀的开启和关闭。

具有水位监测和自动补水功能，具有手动、自动两种控制方式：在自动方式下，可接收火灾报警控制器或操作人员的灭火指令，自动启动泵组，对保护区实施灭火。

2控制柜组成、基本功能及工作原理 2.1控制柜外形和安装尺寸图手动/自动 启 动停 止电源指示进水阀水位故障旁通阀过载指示电流指示电压指示运行指示2.2控制柜面板布置图2.3基本功能及工作原理 2.3.1自动启动功能2.3.1.1将控制柜上的选择开关打置于“自动”位置，此时本控制柜处于自动控制方式。

2.3.1.2接收外部自控开关信号（无源干接点闭合），即可打开泵组。

2.3.1.3接收外部自控开关信号（无源干接点断开），即可关闭泵组。

2.3.1.4在启动泵组和关闭泵组的同时有开启旁通阀信号，6秒后自动关闭。

2.3.2手动启动功能2.3.2.1将控制柜面板上的选择开关置于“手动”位置，此时本控制柜处于手动控制方式。

2.3.2.2按下面板启动按钮，即可打开相应泵组。

2.3.2.3按下面板停止按钮，即可关闭相应泵组。

2.3.2.4在启动泵组和关闭泵组的同时有开启旁通阀信号，6秒后自动关闭。

2.3.3液位报警及自动补水功能当水位低时，控制柜面板上的液位低报警蜂鸣器响，同时自动打开进水电磁阀，当水位高时，控制柜能自动关闭进水电磁阀，当水位超低时，控制柜能自动关闭泵组。

警告！在进行泵组维修时，应断开控制柜内的断路器QM ， 3主要技术参数3.1环境温度： 0℃—+50℃;3.2 相对湿度：≤95% （40℃±2℃ ）; 3.3电源： AC380V/50Hz ,功率1.1kW; 3.4控制方式：自动、手动;3.5形尺寸：宽×高×深=420×600×180 3.6负载：泵电机：AC380V/50Hz ,功率1.1kW旁通阀、进水电磁阀均为：DC24V/36W3.8自动控制输入信号：自动控制无源干接点信号，闭合启动，断开停止。

控制柜说明书一、系统概述：就地控制柜主要用于控制锅炉点火系统各就地设备动作，根据用户要求，本控制柜可实现远方操作。

本控制柜所控制的设备在控制柜操作面板上均设有相应的操作按钮及状态指示灯。

二、系统功能：控制电动推进器的进与退；控制高能点火装置的点火；显示运行设备的工作位置和工作状况。

三、图纸符号说明1．QF-断路器；2．FU-熔断器3．SA-旋钮开关；4．SB-按钮；5．KA-中间继电器；6．KM-交流接触器；7．KT-时间继电器；8．H-指示灯；9．HX-接线端子。

10．NFS-火检四、检查与调试：1. 检查柜内有无杂物、线头，柜内是否潮湿，元器件是否有松动、损坏，绝缘状况如何等等。

2. 确保控制柜与控制设备的所有连接线全部正确无误。

3. 确保就地设备处于良好状态，包括动作、绝缘、通断等等。

4. 通电检查（严禁开盖进行）a. 合上电源开关，查看各就地设备对应的状态指示灯指示是否正确，若不正确，应断电检查。

b. 检查单步操作每个就地设备是否正确，其中包括就地设备动作以及状态信号指示。

1. 旋转电源开关，当就地/程控切换开关在就地位置时，就地指示灯亮。

此时可进行如下就地操作：分别按下“进点火枪”、“退点火枪”、“开点火器”等按钮，相应设备将作相应动作，并且在控制面板上将有相应设备的位置或状态显示，以便操作时观看。

如就地/程控切换开关在程控位置，则只接受程控柜命令，所有就地操作均不能进行。

2. 程控进行点火操作应按如下顺序进行进点火枪→点火枪进到位；开点火器同时开焦炉气角阀→焦炉气角阀开到位；延时5秒后火检无火则关闭焦炉气角阀，点火失败；10秒后关闭焦炉气角阀，有火点火成功，无火则点火失败。

以上每一步的操作都是基于上一步操作的设备已经到位。

3. 点火器发火时间由程控柜PLC 程序控制。

尽管控制柜相当耐用（防雨、防尘），但为了让你的系统长期工作在最可靠的状态，请在安装时考虑下列条件：七、维修与维护：● 定期检查柜内各种元器件，确定任一单元都没有松动的螺钉，所有电源和电线的连接都安全；并保持外观完好。

TR-KG10锅炉控制柜说明书北京泰瑞恒业科技有限公司目录1 / 51 产品概述2 型号说明3产品特点4主要技术参数5订货须知TR-KG10锅炉控制柜1 产品概述随着自动空气开关、熔断器、断路器、接触器、接线端子小型化的不断发展，电气控制柜的外形结构、加工工艺等也发生了很大变化，为此电气控制柜按照电气件制造和安全符合GB4720－84中的有关规定。

我公司结合发电厂、变电站等电力行业的特点，设计、生产了TR-KG10 电气控制柜。

2 型号说明3 产品特点本产品系户内、户外型结构，安装方式分落地式和壁挂式两种，箱体用优质冷轧钢板或不锈钢板弯制焊接制成，不锈钢箱体表面抛光处理。

户外型落地箱体采用前后开门，门上加装密封条，以便于安装、检修、防尘、防潮等。

对特别潮湿的地区，可加装温湿度控制装置，将室内温湿度控制在正常范围内。

电气控制柜尺寸不定，根据图纸确定端子数量，可以横排安装，亦可竖排安装，并留有15%的端子裕量；加装温湿度控制器可有效保证箱内元器件不因受潮造成连接断开，影响正常使用。

端子标号清晰、牢固，预留空间大，方便现场接线。

柜内具有照明设备，并配有检修电源插座。

9 / 51)控制柜的外壳防护等级为IP65/54，不锈钢材质。

2)控制柜内预留充足空间，能方便地接线和布线。

3)控制柜设计满足电缆由柜底或柜顶引入的要求。

4)控制柜如果需要散热的电源装置，提供排气设施。

5)控制柜内端子排布置在易于安装接线的地方。

6)控制柜如果有端子排、电缆夹头、电缆走线槽等，为“阻燃”型材料制造。

7)制造柜体用钢板厚度满足刚度和寿命要求。

8)控制柜内回路的导线截面强电控制回路所用的导线的截面也不应小于2.5mm2。

9)周围环境存在有电磁干扰，因此电气控制线路中受干扰影响正常工作的回路应设置电磁屏蔽。

10)成套高压电缆、低压电缆制造标准不低于国家标准标准。

11)控制电缆的备用芯按20%考虑，至少4芯。

12)指示灯及按钮颜色符合国家标准和业主要求。

两级控制器图1 正面布局图图2 背面布局图图3 HMI主界面图4 HMI参数设置界面图5 HMI测试界面图6 HMI扫码状态界面一、第1级控制的硬件连接1、首先将标准电源线连接到图2的位置，打开图1的按钮开关，船型按钮灯点亮，并图1的有显示。

2、将停线(常开)、开线(常开)、急停(常闭)按钮连接到图2的位置。

3、将打包机的报警信号通过一个24VDC电源连接到图2的位置，“+”接电源的正，“-”接电源的负；将图2的作为输出给分装机的报警信号，可以连接到分装机的PLC或直接控制分装机的供电。

4、将报警灯1（此报警灯的类型只能是给报警红、绿灯直接供电，供电为24VDC）连接到图2的位置，“红”接红色报警灯的正端，“绿”接绿色报警灯的正端，“COM”接报警灯的负端。

5、将分盒电磁阀连接到图2的位置，“+”连接电磁阀正端，“-”连接电磁阀负端。

6、将剔除1电磁阀连接到图2的位置，“+”连接电磁阀正端，“-”连接电磁阀负端。

7、将触发1光电开关连接到图2的位置，“+”连接光电开关正端（一般为棕色），“-”连接光电开关负端（一般为蓝色），“M”连接光电开关信号端（一般为黑色）。

8、将分盒光电开关连接到图2的位置，“+”连接光电开关正端（一般为棕色），“-”连接光电开关负端（一般为蓝色），“M”连接光电开关信号端（一般为黑色）。

9、将剔除1光电开关连接到图2的位置，“+”连接光电开关正端（一般为棕色），“-”连接光电开关负端（一般为蓝色），“M”连接光电开关信号端（一般为黑色）。

10、将扫描器1（DS2100N）的连接线连接到图2的位置，将扫描器1与上位机的连接线连接到图2的位置。

11、将HMI的连接线连接到图2的位置。

12、将扫描器1的OK/剔除信号与上位机的连接线连接到图2的位置。

13、5V、9V、24V供电设备连接到图2的位置。

14、将配备的航插电缆一端连接到图2的位置，另一端连接电机，如下图所示：二、第2级控制的硬件连接1、将扫描器2（DM100）的连接线连接到图2的位置，将扫描器2与上位机的连接线连接到图2的位置。

3.3.6温度补偿单元……………………………………………………………………………4
3.3.7辅助监控单元……………………………………………………………………………5
3.3.8通讯管理单元……………………………………………………………………………6
3.3.9故障管理单元……………………………………………………………………………6
●效率：≥90%。
●安全性好，具有三级防雷和高度的电绝缘防护措施。
3.2监控器
3.2.1功能：
●智能充电管理单元。有主充、均充、浮充、自动四种状态。
●电池巡检单元。
●绝缘检测单元。
●支路状态监视单元。
●双机切换单元。
●温度补偿单元。
●三相电检测单元。
●降压硅堆自动调节单元。
●定时单元。
●通讯管理单元。
3.4.4消警设定…………………………………………………………………………………10
3.4.5监控………………………………………………………………………………………10
3.5TR1420系列高频开关电源模块组成的直流电源屏……………………………………14
5订货须知……………………………………………………………………………………14
TR1420直流电源系统
说
明
书
北京泰瑞恒业科技有限公司
2014年1月
1 概述………………………2型号说明……………………………………………………………………………………1
3 TR1420高频开关整流模块及监控器…………………………………………………1
充电曲线中的所有参数均可设定。用户根据不同种类、不同型号的电池，通过键盘灵活设置。电池浮充电压值的选定与蓄电池的种类有关，见下表：

开关柜智能操控装置使用说明书一．产品概述RT-KZ100系列开关柜智能操控装置是一种新型的集多功能开关模拟显示、温湿度数据显示、多参数监控于一体的高度集成化装置，可用于各种电压等级的开关柜，包括中置柜、手车柜、固定柜、环网柜等多种柜体。

具有动态一次模拟图、柜内温湿度显示、高压带电提示、自动除湿等功能，特别是其中应用了本公司自主知识产权的热故障预警系统技术——以无线传输的方式将柜内各触头、母排及电缆头的温度采集到主机上面，通过液晶屏显示出来，同时设置了温湿度和温升的超限报警等独特功能，为同行业类似产品所不及。

并且具有RS485通讯接口，可与上位机的组态软件实时通讯，使用户在值班室就能及时得到现场的开关柜状态和温湿度数据，以便统计和分析。

人体感应带电提示、语音防误提示、带电闭锁、自动加热除湿，大大增加了装置的安全性能。

此外还具有电力参数测量，包括电流、电压、有功功率、无功功率显示等功能，给用户提供足够的信息量。

集多种功能于一身，可取代现有的许多功能单一的测控装置。

精心的电路设计、工业级的电子元器件选用、严格的整机带电老化和出厂测试、及时周到的售后服务等措施确保产品的长期可靠性。

二．主要技术指标1.使用环境：温度-20～+85℃，相对湿度≤95%RH2.工作电压：AC220V/DC220V3.介质抗电强度：≥AC2000V4.绝缘性能：≥100MΩ5.抗电磁干扰性能：符合IEC255-22的标准规定6.温度测量范围：-20℃～+125℃，精度：±1℃7.湿度测量范围：0～100%RH，精度：±3.0%RH8.人体接近感应时间：≤3秒9.分相电压精度：±0.5%10.分相电流精度：±0.5%11.有功功率精度：±1%12.无功功率精度：±2%13.通讯方式：RS48514.温湿度控制：一至二路加热除湿装置，一路风机排风装置三．主要功能1.动态模拟图：根据用户的一次接线方式，电压等级设置模拟图面板，将断点部分用动态方式表示，构成实时动态指示。
