65Si2MnWA弹簧钢的热处理工艺设计

弹簧钢热处理工艺弹簧钢是指具有优良弹性和发挥作用能力的钢材，广泛应用于机电、汽车、航空、航天等领域。

为了获得理想的弹性和使用寿命，需要进行热处理加工。

下面将介绍弹簧钢热处理工艺。

1. 钢材退火弹簧钢在进行冷加工后，由于存在内应力，需要进行退火处理。

目的是消除内应力，改善力学性能和加工性能。

一般退火温度为700~800℃，保温时间为1小时/25mm厚度。

炉内气氛一般要求为还原性气氛，以减少钢材表面氧化。

2. 正火正火是指对钢材进行普通的加热回火处理。

弹簧钢在正火温度下，能够使钢的强度得到提高，同时还能消除应力和改善韧性。

炉温一般为820~860℃，保温时间约15~30min，但不要太长。

急水冷却也是使弹簧钢硬度和韧性均匀的方法之一。

3. 回火回火是将正火后的钢加热到一定温度，再保温一段时间，金属內部的组织发生改变而形成新的组织状态，目的是消除组织中的残余应力，提高可塑性和强度特性。

回火温度及保温时间的选择是根据弹簧钢的具体用途来确定的。

温度一般在400~500℃，保温时间为1~2小时。

4. 失调处理失调处理是在正火温度及以上的温度下进行热处理。

失调处理能使弹簧钢的晶粒变大，同时消除组织中的残余应力，提高钢的可塑性和韧性。

温度选择一般较高，约为870~930℃，保温时间约为30min。

弹簧钢的调质处理既要保证钢的硬度，又要保证抗拉强度和韧性。

一般情况下，调质温度为530~600℃，保温时间为1~2小时。

弹簧钢调质处理后，大小不同的应力会出现在表面和内部，需要进行冷却。

对于大小中等弹簧钢，应采取空气冷却；对于较大的弹簧钢，则应采取水冷却。

6. 调表面硬化调表面硬化是指在弹簧钢表面形成一层淬硬层，以保证细小的弹簧在使用时表现良好。

调表面硬化采用的方法包括化学热处理、氢氧化物淬火、高温淬火等。

目的是在钢表面形成一层薄薄的、坚硬的表皮，使钢芯的强度不变，但表面抗磨损性能更为优良，使用寿命更长。

总之，弹簧钢的热处理工艺要根据不同的钢材用途和特性进行科学的选择，才能使钢材达到最优的性能表现。

65锰弹簧热处理硬度一、概述65锰弹簧是一种常见的弹簧材料，主要由碳、锰等元素组成。

为了提高其硬度和强度，常对65锰弹簧进行热处理。

热处理是通过加热和冷却工艺来改变材料的组织结构和性能的过程。

二、热处理工艺65锰弹簧的热处理工艺主要包括加热、保温和冷却三个步骤。

1. 加热加热是将65锰弹簧材料经过加热炉加热到一定温度范围内的过程。

加热温度的选择需要根据弹簧的要求和材料的特性来确定。

一般来说，加热温度较高，会使得弹簧的硬度和强度提高，但也容易导致材料的塑性降低。

而低温加热则会使得弹簧的硬度和强度降低，但塑性增加。

2. 保温保温是指将加热后的65锰弹簧材料在一定温度下保持一段时间的过程。

保温时间的长短也是根据具体要求来确定的。

保温时间过短会影响材料的组织结构的转变，保温时间过长则会导致材料的晶粒长大，从而影响材料的性能。

3. 冷却冷却是将保温后的65锰弹簧材料迅速冷却到室温或其他指定的温度范围内的过程。

冷却方式有多种，如水淬、油淬、空冷等。

冷却速度的快慢对材料的性能有重要的影响，通常快速冷却可以得到较高的硬度，而慢速冷却则可以提高材料的韧性。

三、热处理硬度影响因素65锰弹簧的热处理硬度受多个因素的影响。

1. 原材料成分弹簧的硬度受其原材料的成分影响，特别是碳和锰的含量。

一般来说，碳含量越高，弹簧的硬度和强度越高，但塑性会降低。

而锰的含量主要影响弹簧的韧性，适量的锰可以提高弹簧的韧性。

2. 热处理工艺参数热处理工艺参数的选择对于弹簧的硬度也有重要的影响。

加热温度、保温时间和冷却速度等参数都需要经过实验和调整来确定。

不同的工艺参数会导致材料组织结构的不同以及硬度和韧性等性能的变化。

3. 材料的组织结构材料的组织结构是决定其硬度的重要因素之一。

经过热处理后，65锰弹簧的组织结构通常为马氏体。

马氏体具有较高的硬度，但也容易产生脆性。

因此，在热处理过程中需要控制马氏体的形成和分布，以获得适当的硬度和韧性。

四、热处理硬度测试方法热处理后的65锰弹簧硬度的测试可以采用多种方法。

不锈钢弹簧热处理工艺
不锈钢弹簧在制造过程中，需要进行热处理工艺以提高其机械性能和使用寿命。

以下是三种常见的热处理工艺：保护气氛热处理、加热或保护环境气氛加热处理和表面氮化热处理工艺。

1.保护气氛热处理
保护气氛热处理是一种常用的不锈钢弹簧热处理方法。

该工艺采用惰性气体（如氮气、氩气等）或氢气作为保护气氛，将弹簧放入炉中进行加热和冷却处理。

在加热过程中，保护气氛可以防止弹簧表面氧化，从而保持其原始光泽和颜色。

同时，保护气氛还可以减少弹簧在加热过程中的变形，提高其机械性能。

2.加热或保护环境气氛加热处理
加热或保护环境气氛加热处理是一种常用的不锈钢弹簧热处理方法。

该工艺将弹簧放入炉中进行加热，然后进行淬火和回火处理。

在加热过程中，可以采用保护气氛或通入空气作为加热环境气氛。

在淬火时，将弹簧快速冷却以增加其硬度，回火则是为了降低弹簧的残余应力并提高其韧性。

这种热处理工艺可以提高不锈钢弹簧的硬度和抗疲劳性能。

3.表面氮化热处理工艺
表面氮化热处理工艺是一种常用的不锈钢弹簧表面强化方法。

该工艺将弹簧放入炉中进行加热，并通入氨气作为氮化剂。

在高温下，氮原子渗入弹簧表面，形成一层氮化层，从而提高其硬度和耐磨性。

表面氮化热处理工艺可以提高不锈钢弹簧的抗腐蚀性和耐磨性，适用
于高负载和高腐蚀性的应用场景。

以上是三种常见的热处理工艺，每种工艺都有其特点和适用范围。

在选择不锈钢弹簧热处理工艺时，需要根据具体的应用场景和要求进行选择和优化。

弹簧钢65碳钢制定热处理工艺流程下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!弹簧钢65碳钢是一种常用于制造弹簧和机械零件的材料，其性能优良，但需要经过适当的热处理才能达到理想的力学性能。

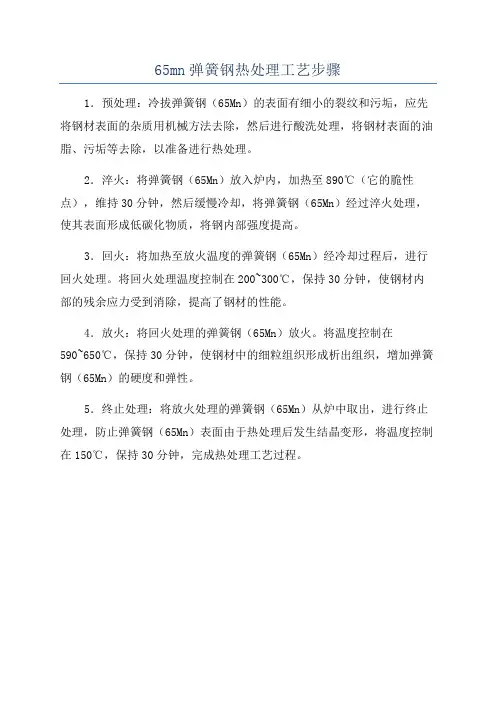

65mn弹簧钢热处理工艺步骤
1．预处理：冷拔弹簧钢（65Mn）的表面有细小的裂纹和污垢，应先将钢材表面的杂质用机械方法去除，然后进行酸洗处理，将钢材表面的油脂、污垢等去除，以准备进行热处理。

2．淬火：将弹簧钢（65Mn）放入炉内，加热至890℃（它的脆性点），维持30分钟，然后缓慢冷却，将弹簧钢（65Mn）经过淬火处理，使其表面形成低碳化物质，将钢内部强度提高。

3．回火：将加热至放火温度的弹簧钢（65Mn）经冷却过程后，进行回火处理。

将回火处理温度控制在200~300℃，保持30分钟，使钢材内部的残余应力受到消除，提高了钢材的性能。

4．放火：将回火处理的弹簧钢（65Mn）放火。

将温度控制在
590~650℃，保持30分钟，使钢材中的细粒组织形成析出组织，增加弹簧钢（65Mn）的硬度和弹性。

5．终止处理：将放火处理的弹簧钢（65Mn）从炉中取出，进行终止处理，防止弹簧钢（65Mn）表面由于热处理后发生结晶变形，将温度控制在150℃，保持30分钟，完成热处理工艺过程。

弹簧钢热处理工艺方法
1.退火
退火是将弹簧钢加热到一定温度后，经过一定保温时间后慢慢冷却，
使其达到更均匀的组织和较低的硬度。

退火可以消除钢材内部应力，改善
可加工性和塑性，并提高延展性和韧性。

2.正火
正火是将弹簧钢加热到一定温度，保温一段时间后，将其冷却到室温。

正火可使钢材达到一定的硬度，并提高弹性和疲劳性能。

正火后的弹簧钢
具有良好的强度和塑性，常用于制造中等负荷和严重挠度的弹簧。

3.调质
调质是将弹簧钢加热到一定温度，保温时间较短，然后通过快速冷却
来调整钢材的组织结构。

调质可提高钢材的强度和硬度，并改善耐疲劳性能。

常用的调质方法有水淬、油淬、气冷等。

4.淬火
淬火是将弹簧钢加热到一定温度，然后快速冷却到室温以形成马氏体
组织。

淬火可获得高硬度和高强度的弹簧钢，但其韧性较低。

淬火后的弹
簧钢常用于制造承受较大载荷和不受挠度限制的弹簧。

根据弹簧钢的具体要求和不同的应用场景，可以通过多种热处理方法
的组合来达到所需的性能。

例如，常见的工艺方法是正火后调质、正火后
淬火、退火后调质等。

这些工艺方法的选择和控制需要根据材料的成分、
形状和使用要求合理确定，以保证热处理后的弹簧钢能够满足设计和使用
的要求。

总之，弹簧钢热处理工艺方法是调整钢材组织和性能的重要手段，可以有效提高弹簧钢的力学性能和物理性能。

通过合理选择和控制热处理方法，可以获得满足设计和使用要求的弹簧钢产品。

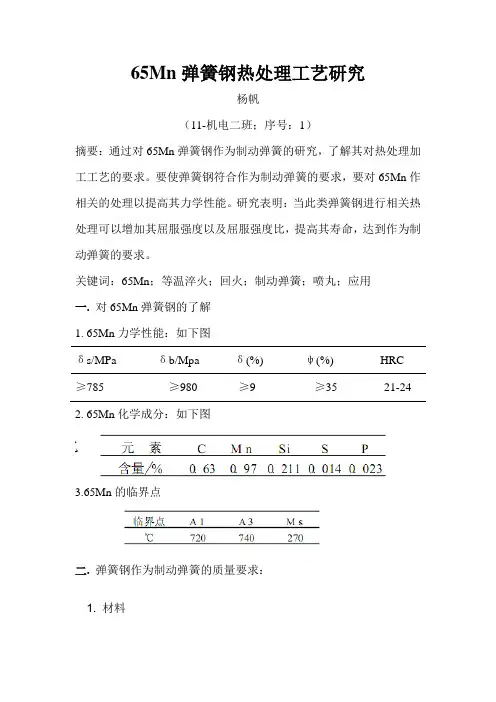

65Mn弹簧钢热处理工艺研究杨帆（11-机电二班；序号：1）摘要：通过对65Mn弹簧钢作为制动弹簧的研究，了解其对热处理加工工艺的要求。

要使弹簧钢符合作为制动弹簧的要求，要对65Mn作相关的处理以提高其力学性能。

研究表明：当此类弹簧钢进行相关热处理可以增加其屈服强度以及屈服强度比，提高其寿命，达到作为制动弹簧的要求。

关键词：65Mn；等温淬火；回火；制动弹簧；喷丸；应用一. 对65Mn弹簧钢的了解1. 65Mn力学性能：如下图δs/MPa δb/Mpa δ(%) ψ(%) HRC≥785 ≥980 ≥9 ≥35 21-24 2. 65Mn化学成分：如下图3.65Mn的临界点二. 弹簧钢作为制动弹簧的质量要求：1. 材料弹簧材料应为Ⅰ、Ⅱ组碳素弹簧钢丝绕制而成。

2. 硬度经淬火、回火处理的冷卷弹簧，其硬度值在44-52HRC范围内选取。

特殊情况下，其硬度值可扩大选取范围到55HRC。

3. 外观质量要求弹簧表面应经发黑处理，钢丝表面应光滑，不允许有裂纹、氧化皮、锈蚀等缺陷；弯钩转弯处不得有伤痕；冷卷弹簧不允许有深度超出材料直径公差之半的个别压痕、凹坑和刮伤。

4. 有工作极限负荷要求的拉伸弹簧在工作极限负荷下不允许有永久变形。

三. 怎样做才能达到要求：1. 材料的选取：碳素弹簧钢65Mn满足其要求2. 热处理工艺：首先65Mn的等温转变曲线于下图所示：2-1：对65Mn的淬火处理：2-1-1：温度的选择：由于65Mn弹簧钢的含碳量为0.63%，属于亚共析钢。

对于淬火加热温度的选取，由于A3临界温度为740℃，而亚共析钢的淬火加热温度为t=A3+30~70℃,当选择840℃时，会使钢的氧化脱碳严重奥氏体晶体粗化，淬火后马氏体晶粒粗化，从而降低了钢的硬度，脆性增加。

而当选择820℃以下是还有少部分铁素体没有熔化。

所以经过综合考虑选择830℃最为合适。

2-1-2：淬火冷却介质的选择：盐浴炉中加热4~5分钟2-1-3：采用等温淬火的方法进行淬火.因为制动弹簧的表面要求较高，而通过等温淬火可以得到下贝氏体吗，具有良好的综合力学性能，其强度，韧性，硬度都较高，最重要的工件不易开裂。

弹簧钢热处理工艺1. 弹簧钢热处理简介弹簧钢是一种经过特殊工艺处理的钢材，具有高弹性和强度的特点。

弹簧钢热处理工艺是对其进行一系列加热、保温和冷却处理的过程，目的是改变其组织结构和性能，使其达到适合弹簧制造的要求。

弹簧钢热处理工艺不仅影响弹簧的强度和耐久性，还可以调节其机械性能，提高其使用寿命。

2. 弹簧钢热处理工艺流程弹簧钢热处理工艺一般包括退火、正火和淬火三个步骤。

下面将对每个步骤进行详细介绍。

2.1 退火退火是弹簧钢热处理的第一步，其目的是消除内部应力和组织不均匀，使钢材达到均匀的组织结构。

退火温度一般为800℃～950℃，保温时间根据钢材的厚度和尺寸而定。

退火后的钢材具有良好的可塑性和韧性，方便后续的加工和成型。

2.2 正火正火是将退火后的弹簧钢加热到临界温度以上，保温一段时间后进行空冷。

正火的目的是使钢材获得适当的硬度和强度，以满足弹簧的负荷和使用要求。

正火温度一般在800℃～950℃之间，保温时间根据钢材的类型和规格进行调整。

2.3 淬火淬火是弹簧钢热处理的最后一步，其目的是通过快速冷却使钢材表面形成硬度较高的组织结构，提高弹簧的耐久性和刚性。

淬火温度一般在800℃～950℃之间，淬火介质可以选择水、油或空气，具体根据弹簧的要求进行调整。

3. 弹簧钢热处理工艺参数弹簧钢热处理工艺的参数是影响钢材性能的关键因素，下面介绍几个常见参数。

3.1 温度温度是弹簧钢热处理的主要参数之一，不同温度下钢材的组织结构和性能都会有所差异。

合理选择热处理温度可以使得钢材获得所需的硬度和强度，同时避免过热或过冷引起的不良效果。

3.2 保温时间保温时间是指钢材在一定温度下进行保温的时间，保温时间过短会导致组织不完全转变，保温时间过长则可能会影响生产效率。

保温时间的确定需要根据具体热处理工艺和钢材的特性进行调整。

3.3 冷却方式冷却方式是指钢材在热处理过程中的冷却方式，可以选择水淬、油淬或空冷等方式。

不同冷却方式会对钢材的组织结构和性能产生不同的影响，需要根据弹簧的要求进行选择。

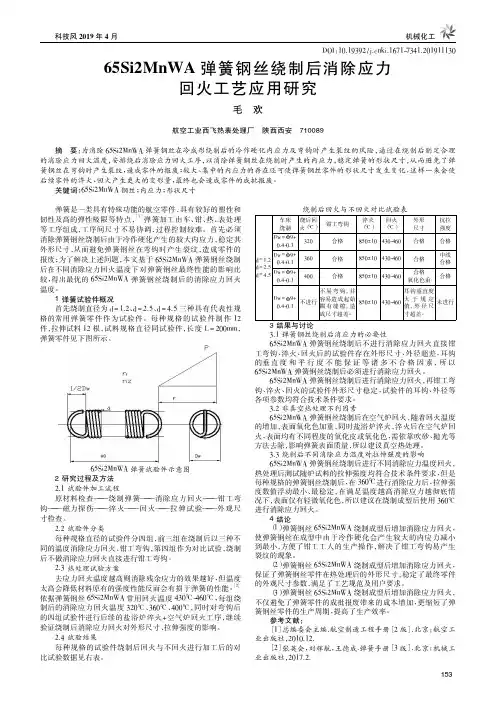

DOI ：10．19392/j．cnki．1671-7341．20191113065Si2MnWA 弹簧钢丝绕制后消除应力回火工艺应用研究毛欢航空工业西飞热表处理厂陕西西安710089摘要：为消除65Si2MnWA 弹簧钢丝在冷成形绕制后的冷作硬化内应力及弯钩时产生裂纹的风险，通过在绕制后制定合理的消除应力回火温度，安排绕后消除应力回火工序，以消除弹簧钢丝在绕制时产生的内应力，稳定弹簧的形状尺寸，从而避免了弹簧钢丝在弯钩时产生裂纹，造成零件的报废；较大、集中的内应力的存在还可使弹簧钢丝零件的形状尺寸发生变化，这样一来会使后续零件的淬火、回火产生更大的变形量，最终也会造成零件的成批报废。

关键词：65Si2MnWA 钢丝；内应力；形状尺寸弹簧是一类具有特殊功能的航空零件，具有较好的塑性和韧性及高的弹性极限等特点，［1］弹簧加工由车、钳、热、表处理等工序组成，工序间尺寸不易协调，过程控制较难。

首先必须消除弹簧钢丝绕制后由于冷作硬化产生的较大内应力，稳定其外形尺寸，从而避免弹簧钢丝在弯钩时产生裂纹，造成零件的报废；为了解决上述问题，本文基于65Si2MnWA 弹簧钢丝绕制后在不同消除应力回火温度下对弹簧钢丝最终性能的影响比较，得出最优的65Si2MnWA 弹簧钢丝绕制后的消除应力回火温度。

1弹簧试验件概况首先绕制直径为d =1．2、d =2．5、d =4．5三种具有代表性规格的常用弹簧零件作为试验件。

每种规格的试验件制作12件，拉伸试料12根，试料规格直径同试验件，长度L =200mm ，弹簧零件见下图所示。

65Si2MnWA 弹簧试验件示意图2研究过程及方法2．1试验件加工流程原材料检查———绕制弹簧———消除应力回火———钳工弯钩———磁力探伤———淬火———回火———拉伸试验———外观尺寸检查。

2．2试验件分类每种规格直径的试验件分四组，前三组在绕制后以三种不同的温度消除应力回火、钳工弯钩，第四组作为对比试验，绕制后不做消除应力回火直接进行钳工弯钩。
