电路分析基础(1) 20年天大离线答案 第三组
- 格式:docx
- 大小:686.44 KB
- 文档页数:6
电力系统分析
题目如下:
第一组:
一、问答题(每题25分,共100分)
1.试说明潮流计算中PV、PQ与平衡节点的概念。
答:PV 节点的概念:潮流计算中,节点注入有功 P 和节点电压 U 为给定量的节点称作 PV 节点。
PV 节点的电压相角θ,(或电压的实部或虚部)为潮流计算中的待求变量。
PQ 节点的概念:潮流计算中,节点注入的有功 P 和无功 Q 皆为给定量的节点称作 PQ 节点。
PQ 节点的节点电压(其幅值 U 和相角θ,或其实部 e 和虚部 f)为待求变量。
平衡节点的概念:潮流计算中,平衡节点的节点电压是给定值,对极坐标形式的节点功率方程,平衡节点的电压幅值一般情况下取做 U=1.0,相角取做θ=0.0,对直角坐标形式的节点功率方程,平衡节点的实部和虚部一般分别取做e=1.0 和 f=0.0。
通常以选择容量较大,离负荷中心电气距离较近的发电机节点作平衡节点。
平衡节点提供的有功和无功注入除了需要平衡整个电网发电和负荷的不平衡功率,还要平衡整个电网的有功和无功损耗,其值只有在潮流计算后才能确定。
2.潮流计算快速解耦法无论在内存占用量还是计算速度方面,都比牛顿法有了
较大的改进,试说明其原因。
答:快速解耦法和牛顿法的不同,主要体现在修正方程式上面。
比较两种算法的修正方程式,快速解耦法具有以下特点:其一,用解两个维数分别为n-1和m 的修正方程代替牛顿法的一个n+m-1维的修正方程,计算内存需求几乎是牛顿法的60%;其二,不同于牛顿法的每次迭代都要重新形成雅可比矩阵,快速解耦法的雅可比矩阵'B和''B是二个常数对称阵,为此只需在进入迭代循环以前一次形。

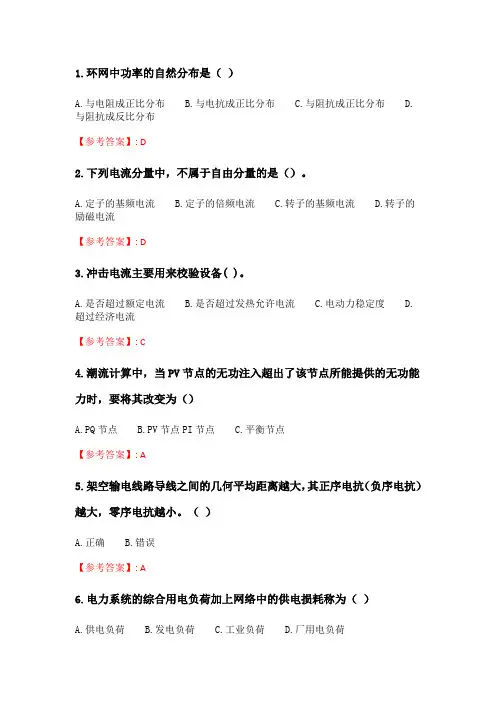

1.环网中功率的自然分布是()A.与电阻成正比分布B.与电抗成正比分布C.与阻抗成正比分布D.与阻抗成反比分布【参考答案】: D2.下列电流分量中,不属于自由分量的是()。
A.定子的基频电流B.定子的倍频电流C.转子的基频电流D.转子的励磁电流【参考答案】: D3.冲击电流主要用来校验设备( )。
A.是否超过额定电流B.是否超过发热允许电流C.电动力稳定度D.超过经济电流【参考答案】: C4.潮流计算中,当PV节点的无功注入超出了该节点所能提供的无功能力时,要将其改变为()A.PQ节点B.PV节点PI节点C.平衡节点【参考答案】: A5.架空输电线路导线之间的几何平均距离越大,其正序电抗(负序电抗)越大,零序电抗越小。
()A.正确B.错误【参考答案】: A6.电力系统的综合用电负荷加上网络中的供电损耗称为()A.供电负荷B.发电负荷C.工业负荷D.厂用电负荷【参考答案】: A7.电力系统的频率主要决定于()A.有功功率的平衡B.无功功率的平衡C.电压质量D.电流的大小【参考答案】: A8.系统发生不对称短路后,负序电压的变化趋势为越靠近短路点,负序电压()A.不变B.越低C.越高D.先高后低【参考答案】: C9.在系统的初始运行条件、故障持续时间均完全相同的情况下,导致系统的暂态稳定性最差的故障应为( ?)A.单相接地短路B.两相短路C.三相短路D.断相故障【参考答案】: C10.提高电力系统暂态稳定性的措施之一是电气制动,但如果制动作用过小,制动效果不好,这种制动被称为()A.过制动B.欠制动C.临界制动D.饱和制动【参考答案】: B11.系统中有功功率不足,必定会造成( )A.频率上升B.频率下降C.电压上升D.电压下降【参考答案】: B12.在同一时间内,电力网的电能损耗与供电量之比的百分值称为()A.负载率B.网损率C.供电率D.厂用电率【参考答案】: B13.相同截面的导线,使用的电压等级越高,其电阻()A.一样B.越大C.越小D.都不对【参考答案】: A14.无载调压变压器的分接头位置改变()A.可在工作时改变B.须退出工作后改变C.与其运行状态无关D.与有载调压变压器的改变相同【参考答案】: B15.火电厂间有功功率负荷最优分配的准则是()A.按效率相同分配B.按等比耗量分配C.按等耗量微增率分配D.按等水煤换算系数分配【参考答案】: C16.n节点电网PQ节点的个数为m个,则其对应的极坐标形式的潮流方程个数为()。

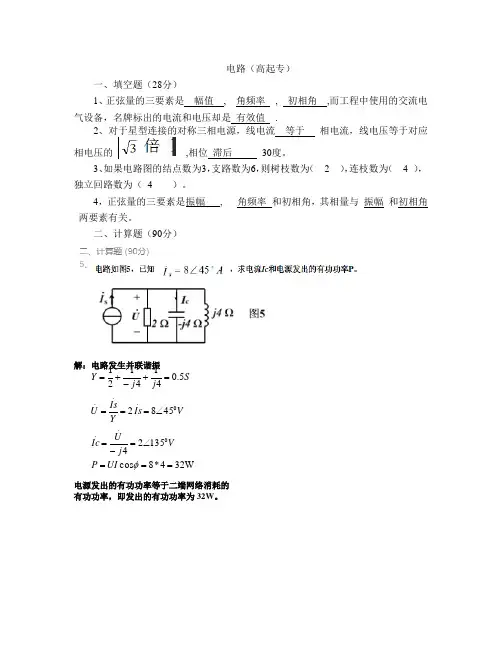

电路(高起专)一、填空题(28分)1、正弦量的三要素是_ 幅值__,__角频率__,__初相角__,而工程中使用的交流电气设备,名牌标出的电流和电压却是_有效值__.2、对于星型连接的对称三相电源,线电流__等于 _相电流,线电压等于对应相电压的_ _,相位_滞后 _30度。
3、如果电路图的结点数为3,支路数为6,则树枝数为( 2 ),连枝数为( 4 ),独立回路数为( 4 )。
4,正弦量的三要素是振幅 ,_角频率_和初相角,其相量与_振幅_和初相角_两要素有关。
二、计算题(90分)解:电路发生并联谐振电源发出的有功功率等于二端网络消耗的有功功率,即发出的有功功率为32W 。
W 324*8cos 1352445825.04141210..0...===∠=-=∠====+-+=φUI P V j U Ic V Is Y Is U S j j Y6、解:S 闭合前即0t -=时,3(0)1L i I A -=-=-S 闭合后即0t +=时,(0)(0)1L L i i A +-==- t →∞时,iR Vs =,∵10()52Us i A R ∞== ()()L i Is i ∞+=∞,∵()514L i A ∞=-=e R 2q R ==Ω,e 21R 2q L s τ=== ()[(0)()]4(14)45tt t L L L L i i i i e e e τ-+--=∞+-∞=+--=-4555t t L i i Is e e --=+=-=-7、电路如图1,求开关S 打开和闭合时的i 1和i 2。
解:1)s 打开10i =,在1处223i i i i =+=2310 2.5,37.5i i i A i i A +=∴===2)s 闭合2i 所在支路被短路210,10,230i i A i i i A ===+=8、电路如图,各电流表的读数(有效值)分别为 A1:2 A 、A2:10 A 、A3:12 A ,求电流和 。

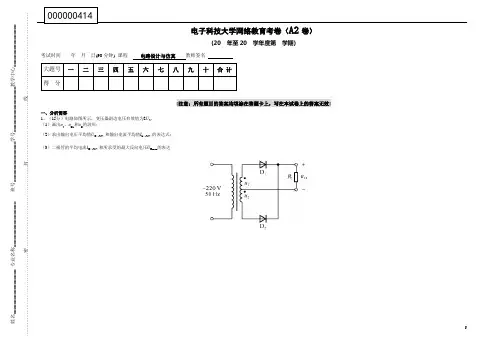

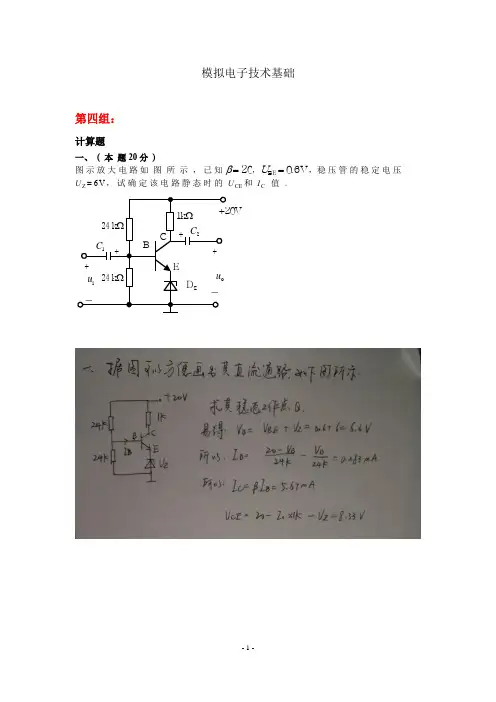

电子科技大学网络教育考卷(A2卷)(20 年至20 学年度第 学期)考试时间 年 月 日(90分钟) 课程 电路设计与仿真 教师签名大题号 一 二 三 四 五 六 七 八 九 十 合 计 得 分[注意:所有题目的答案均填涂在答题卡上,写在本试卷上的答案无效]一、分析简答1、(15分)电路如图所示,变压器副边电压有效值为2U 2。
(1)画出u2、u D1和u O 的波形;(2)求出输出电压平均值U O (AV )和输出电流平均值I L (AV )的表达式; (3)二极管的平均电流I D (AV )和所承受的最大反向电压U Rmax 的表达姓名__________________ 专业名称__________________ 班号________________学号__________________教学中心_________________……………… …… … … … … …密………………… …… … … … … ……封……………… …… … … …线… … … …… … … ……………………0000004142、(15分)试说明下图所示电路中基极电阻R b的作用?如果去掉基极电阻R b会有什么影响?答:基极电阻Rb限定三极管的基极电流;由于三极管的发射极电流与发射结电压成指数关系,如果去掉电阻,三极管会因电流过大而烧坏。
3、(15V) 下图所示电路中稳压管的稳定电压U Z =6V ,最小稳定电流I Zmin =5mA ,最大稳定电流I Zmax =25mA 。
(1)分别计算U I 为10V 、15V 、35V 三种情况下输出电压U O 的值; (2)若U I =35V 时负载开路,则会出现什么现象?为什么?答: (1)当UI =10V 时,若UO =UZ =6V ,则1kΩ电阻的电流为4mA ,则稳压管电流小于其最小稳定电流,所以稳压管未击穿。
故同理,当UI =15V 时,稳压管中的电流仍小于最小稳定电流IZmin ,所以 UO =5V 当UI =35V 时,IZmin<IZ<IZM ,UO =UZ =6V 。

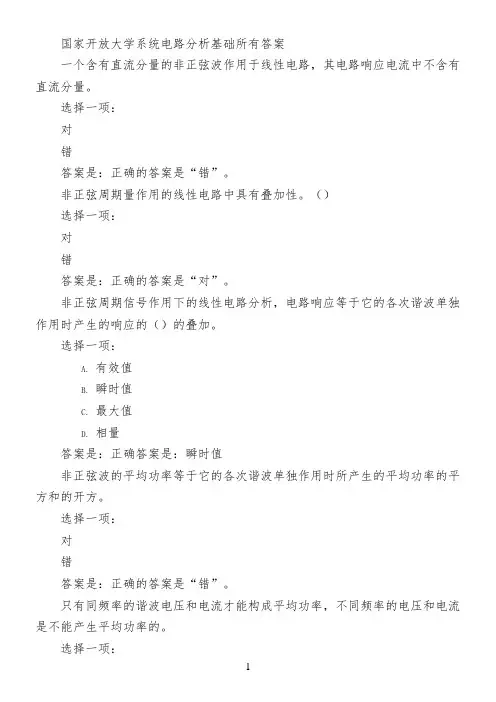

国家开放大学系统电路分析基础所有答案一个含有直流分量的非正弦波作用于线性电路,其电路响应电流中不含有直流分量。
选择一项:对错答案是:正确的答案是“错”。
非正弦周期量作用的线性电路中具有叠加性。
()选择一项:对错答案是:正确的答案是“对”。
非正弦周期信号作用下的线性电路分析,电路响应等于它的各次谐波单独作用时产生的响应的()的叠加。
选择一项:A.有效值B.瞬时值C.最大值D.相量答案是:正确答案是:瞬时值非正弦波的平均功率等于它的各次谐波单独作用时所产生的平均功率的平方和的开方。
选择一项:对错答案是:正确的答案是“错”。
只有同频率的谐波电压和电流才能构成平均功率,不同频率的电压和电流是不能产生平均功率的。
选择一项:对错答案是:正确的答案是“对”。
非正弦周期量的有效值等于它各次谐波有效值之和。
选择一项:对错答案是:正确的答案是“错”。
方波的谐波成分中只含有正弦成分的各奇次谐波。
选择一项:对错答案是:正确的答案是“对”。
具有偶次对称性的非正弦周期波,其波形具有对坐标原点对称的特点。
选择一项:对错答案是:正确的答案是“错”。
非正弦周期波各次谐波的存在与否与波形的对称性无关。
选择一项:对错答案是:正确的答案是“错”。
已知基波的频率为120H,则该非正弦波的三次谐波频率为。
选择一项:A.300HB.240HC.120HD.360H答案是:正确答案是:360H当三相电路对称时,三相瞬时功率之和是一个常量,其值等于三相电路的有功功率。
选择一项:对错答案是:正确的答案是“对”。
三相总视在功率等于总有功功率和总无功功率之和。
选择一项:对错答案是:正确的答案是“错”。
在三相对称负载有功功率的公式中,功率因数角是指。
选择一项:A.线电压与相电流的相位差B.线电压与线电流的相位差C.相电压与线电流的相位差D.相电压与相电流的相位差答案是:正确答案是:相电压与相电流的相位差在三相四线制中,当三相负载不对称时,三相电压相等, 中性线电流等于零。

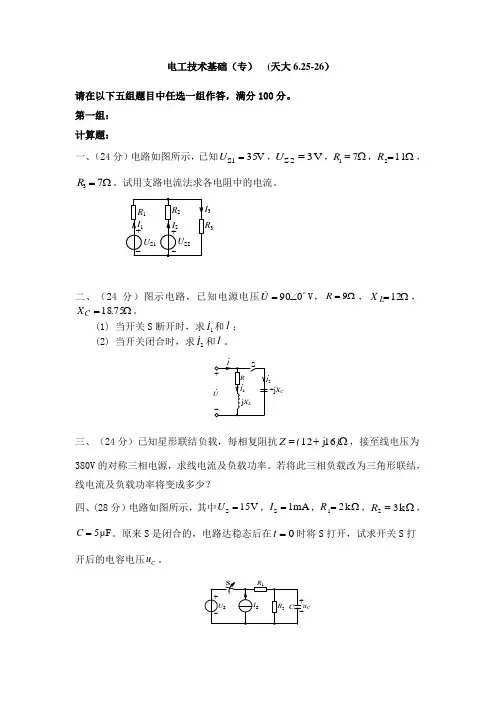

电工技术基础(专) (天大6.25-26)请在以下五组题目中任选一组作答,满分100分。
第一组: 计算题:一、(24分)电路如图所示,已知V 351S =U ,V 32S =U ,Ω=71R ,Ω=112R ,Ω=73R 。
试用支路电流法求各电阻中的电流。
33二、(24分)图示电路,已知电源电压 090∠=U V ,Ω=9R ,Ω=12LX ,Ω=75.18C X 。
(1) 当开关S 断开时,求1I 和I ; (2) 当开关闭合时,求2I和I 。
.-j X C三、(24分)已知星形联结负载,每相复阻抗Ω+=)(Z 16j 12,接至线电压为380V 的对称三相电源,求线电流及负载功率。
若将此三相负载改为三角形联结,线电流及负载功率将变成多少?四、(28分)电路如图所示,其中V 15S =U ,mA 1S =I ,Ω=k 21R ,Ω=k 32R ,μF 5=C 。
原来S 是闭合的,电路达稳态后在0=t 时将S 打开,试求开关S 打开后的电容电压C u 。
u C第二组: 计算题:一、(22分)用叠加法求各支路电流。
解:(1)先计算21V 电压源单独作用时的电流和电压,电路如图所示。
5.436123662=+⨯='I (A ) 5.136121263=+⨯='I (A )(2)再计算41V 电压源单独作用时的电流和电压,电路如图所示。
3366365.31=+⨯=''I (A )5.036665.33=+⨯=''I (A )(3)两电源同时作用的电流和电压为电源分别作用时的叠加。
336111=-=''-'=I I I (A ) 135.322-=+-=''+'-=I I I (A ) 25.05.133=-=''+'=I I I (A )二、(22分)如题图电路所示。
已知U S1 = 72V ,U S2 = 80V ,R 1 =1.5k ,R 2 = 3k ,R 3 = R 4 = 2k ,负载电阻R L =1.5 k 。
1.对于感性支路,可采取并联电容的方法提高电路的功率因数,并联电容后,电路中总的有功功率将()。
A、增大B、减小C、不变D、不确定答案:C2.一个输出电压几乎不变的设备有载运行,当负载增大时,是指()A、负载电阻增大B、负载电阻减小C、电源输出的电流增大答案:C3.基尔霍夫电压定律、电流定律()。
A、与电路结构有关,与元件性质无关B、与电路结构有关,与元件性质也有关C、与电路结构无关,与元件性质有关D、与电路结构无关,与元件性质也无关答案:A4.三相不对称负载越接近对称,中线上通过的电流就越小。
()A、正确B、错误答案:A5.三相电路的三个对称电源相电压间互成()A、30度B、60度C、90度D、120度答案:D6.某感性负载的功率因数为0.5,接在220V正弦交流电源上,电流为10A,则该负载消耗的功率为()A、2.2KWB、1.1KWC、4.4KWD、0.55KW答案:B7.已知交流电路中,某元件的阻抗与频率成反比,则该元件是()。
A、电阻B、电感C、电容D、电动势答案:C8.一个电热器,接在10V的直流电源上,产生的功率为P。
把它改接在正弦交流电源上,使其产生的功率为P/2,则正弦交流电源电压的最大值为()。
A、7.07VB、5VC、14VD、10V答案:D9.在电源对称的三相四线制电路中,不对称的三相负载作星形连接,负载各相相电流()。
A、不对称B、对称C、不一定对称答案:A10.某电阻元件的额定数据为“1KΩ、2.5W”,正常使用时允许流过的最大电流为()A、50mAB、2.5mAC、250mA答案:A11.正弦量的三要素是指最大值、角频率和相位。
()A、正确B、错误答案:B12.一个实际的电感线圈,在任何情况下呈现的电特性都是感性。
()A、正确B、错误答案:B13.负载星形连接的三相对称电路中,线电压与相对应的相电压的相位关系为()。
A、超前60度B、超前30度C、滞后60度D、滞后30度答案:B14.中线的作用就是使不对称Y接负载的端电压保持对称。
电路分析基础习题及答案电路分析是电气工程中非常重要的一门课程,它研究的是电路中电流、电压、功率等基本参数的计算和分析。
通过习题的练习,可以帮助学生更好地掌握电路分析的基础知识和解题方法。
本文将介绍一些电路分析的基础习题及其答案,希望对读者有所帮助。
1. 串联电阻电路假设有一个由三个电阻串联而成的电路,电阻值分别为R1、R2和R3。
求整个电路的总电阻。
解答:串联电路中,电流只有一条路径可以流通,所以电流在每个电阻上的大小是相等的。
根据欧姆定律,我们可以得到以下等式:U = I * R1U = I * R2U = I * R3其中U表示电压,I表示电流。
将这三个等式相加,可以得到总电阻的表达式:U = I * (R1 + R2 + R3)所以,总电阻为R1 + R2 + R3。
2. 并联电容电路假设有一个由两个电容并联而成的电路,电容值分别为C1和C2。
求整个电路的总电容。
解答:并联电路中,电压在每个电容上的大小是相等的。
根据电容器的充放电特性,我们可以得到以下等式:Q = C1 * UQ = C2 * U其中Q表示电容器上的电荷量,U表示电压。
将这两个等式相加,可以得到总电容的表达式:Q = (C1 + C2) * U所以,总电容为C1 + C2。
3. 交流电路中的电阻假设有一个由电阻R和电感L串联而成的交流电路,电源的电压为U,频率为f。
求电路中的电流大小。
解答:交流电路中,电流和电压的关系可以用欧姆定律和电感器的阻抗来表示。
电感器的阻抗公式为:Z = 2πfL其中Z表示电感器的阻抗,f表示频率,L表示电感。
根据欧姆定律,我们可以得到以下等式:U = I * (R + Z)将Z的表达式代入上式,可以得到:U = I * (R + 2πfL)所以,电流的大小为I = U / (R + 2πfL)。
通过以上习题的分析与解答,我们可以看到电路分析基础习题的解题思路和方法。
在实际应用中,电路分析是电气工程师必备的技能之一。
电力系统分析要求:一、独立完成,下面已将五组题目列出,任选一组进行作答,每人只答一组题目....,满........,多答无效分100分;二、答题步骤:1.使用A4纸打印学院指定答题纸(答题纸请详见附件);2.在答题纸上使用黑色水笔..作答;答题纸上全部信息要求手写,包括学号、....按题目要求手写姓名等基本信息和答题内容,请写明题型、题号;三、提交方式:请将作答完成后的整页答题纸以图片形式依次粘贴在一个...........Word文档中...上传(只粘贴部分内容的图片不给分),图片请保持正向、清晰;1.完成的作业应另存为保存类型是“....”.提交;.........Word97......-.20032.上传文件命名为“中心-学号-姓名-科目.doc”;3.文件容量大小:不得超过20MB。
提示:未按要求作答题目的作业及雷同作业,成绩以....................0.分记..!题目如下:第一组:一、问答题(每题25分,共100分)U恒定时,发电机随功角δ变化的4.试分别列写考虑自动励磁调节器(AVR)作用情况下,q E'与Gq功率特性。
5.试说明节点导纳矩阵的特点及其元素的物理意义。
6.试说明同步发电机转子角是如何定义的?发电机哪些绕组间的互感系数是转子角以π为周期的周期函数?发电机哪些绕组间的互感系数是转子角以2π为周期的周期函数?那些绕组间的互感系数与转子角无关?7.节点导纳矩阵的阶数与电力系统节点数关系如何?为什么?第二组:一、问答题(每题25分,共100分)1.试说明潮流计算中PV、PQ与平衡节点的概念。
2.潮流计算快速解耦法无论在内存占用量还是计算速度方面,都比牛顿法有了较大的改进,试说明其原因。
3. 简述电力系统稳定性几种常见分类及特点?U恒定时,发电4.试分别列写考虑自动励磁调节器(AVR)作用情况下,q E'与Gq机随功角δ变化的功率特性。
第三组:一、问答题(每题25分,共100分)1.试说明潮流计算中PV、PQ与平衡节点的概念。
电路分析试题(Ⅰ)二.填空(每题1分,共10分)1.KVL体现了电路中守恒的法则。
2.电路中,某元件开路,则流过它的电流必为。
3.若电路的支路数为b,节点数为n,则独立的KCL方程数为。
457T 89三.求下图单口网络的诺顿等效电路,并画等效电路图。
ab四.用结点分析法,求各结点电位和电压源功率。
12五.一阶电路如图,t=0开关断开,断开前电路为稳态,求电流i L(t),并画出波形。
(15分)电路分析试题(Ⅱ)123.含U S和I S两直流电源的线性非时变电阻电路,若I S单独作用时,R上的电流为I′,当U S单独作用时,R上的电流为I",(I′与I"参考方向相同),则当U S和I S共同作用时,R上的功率应为。
4.若电阻上电压u与电流i为非关联参考方向,则电导G的表达式为。
5.实际电压源与理想电压源的区别在于实际电压源的内阻。
6.电感元件能存储能。
9.正弦稳态电路中,某电感两端电压有效值为20V,流过电流有效值为2A,正弦量周期T=πS,则电感的电感量L=。
10.正弦稳态L,C串联电路中,电容电压有效值为8V,电感电压有效值为12V,则总电压有效值为。
11.正弦稳态电路中,一个无源单口网络的功率因数为0.5,端口电压u(t)=10cos(100t+ψu)V,端口电流i(t)=3cos(100t-10°)A(u,i为关联参考方向),则电压的初相ψu为。
*三.求下图电路中,负载电阻R 获得的最大功率。
(15分)分)12345I67U的极坐标式8.正弦电流的有效值10A,初相30°,周期20ms,写出用cos表示此电流的瞬时式为。
9.正弦稳态电路中,电流超前电压-90°的元件是。
10.正弦稳态电路中,电容的电压有效值为10V,电流有效值为2A,电容吸收的平均功率是。
*11.若正弦稳态无源单口网络端口电压u(t)=100+100cost V,端口电流i(t)=1+10cos(t-60°)+50cos2t A,(设u,i为关联参考方向)2则网络吸收的平均功率是。
电路分析基础习题答案电路分析基础习题答案在学习电路分析的过程中,习题是非常重要的一部分。
通过解答习题,我们可以巩固所学的知识,加深对电路分析原理的理解。
下面我将为大家提供一些电路分析基础习题的答案,希望对大家的学习有所帮助。
习题一:请计算以下电路中电阻R1、R2、R3所受到的电压和电流。
习题一解答:根据欧姆定律,电压(V)等于电流(I)乘以电阻(R)。
所以我们可以用以下公式来计算电压和电流:V1 = I1 * R1V2 = I2 * R2V3 = I3 * R3假设电流I1 = 5A,电流I2 = 3A,电流I3 = 2A,电阻R1 = 10Ω,电阻R2 = 20Ω,电阻R3 = 30Ω。
那么我们可以得到以下结果:V1 = 5A * 10Ω = 50VV2 = 3A * 20Ω = 60VV3 = 2A * 30Ω = 60V所以电阻R1所受到的电压为50V,电阻R2所受到的电压为60V,电阻R3所受到的电压为60V。
习题二:请计算以下电路中电阻R1、R2、R3所受到的总电压和总电流。
习题二解答:根据基尔霍夫定律,电路中的总电压等于电压源的电压之和,总电流等于电路中的电流之和。
所以我们可以用以下公式来计算总电压和总电流:Vtotal = V1 + V2 + V3Itotal = I1 + I2 + I3假设电压源的电压为V = 100V,电流I1 = 5A,电流I2 = 3A,电流I3 = 2A。
那么我们可以得到以下结果:Vtotal = V1 + V2 + V3 = 50V + 60V + 60V = 170VItotal = I1 + I2 + I3 = 5A + 3A + 2A = 10A所以电阻R1、R2、R3所受到的总电压为170V,总电流为10A。
习题三:请计算以下电路中电阻R1、R2、R3所受到的功率。
习题三解答:根据功率公式,功率(P)等于电压(V)乘以电流(I)。
所以我们可以用以下公式来计算功率:P1 = V1 * I1P2 = V2 * I2P3 = V3 * I3假设电压V1 = 50V,电压V2 = 60V,电压V3 = 60V,电流I1 = 5A,电流I2 = 3A,电流I3 = 2A。
《电路分析基础》练习题及答案一.填空题(每空分)1)电压和电流的参考方向一致,称为关联参考方向。
2)电压和电流的参考方向相反,称为非关联参考方向。
3)电压和电流的负值,表明参考方向与实际方向不一致。
4)若P>0(正值),说明该元件消耗(或吸收)功率,该元件为负载。
5)若P<0(负值),说明该元件产生(或发出)功率,该元件为电源。
6)任一电路中,产生的功率和消耗的功率应该相等,称为功率平衡定律。
7)基尔霍夫电流定律(KCL)说明在集总参数电路中,在任一时刻,流出(或流出)任一节点或封闭面的各支路电流的代数和为零。
8)基尔霍夫电压定律(KVL)说明在集总参数电路中,在任一时刻,沿任一回路巡行一周,各元件的电压代数和为零。
u(t),与流过它的电流i无关的二端元件称为电压源。
9)端电压恒为S10)输出电流恒为u无关的二端元件称为电流源。
11)几个电压源串联的等效电压等于所有电压源的电压代数和。
12)几个电流源并联的等效电流等于所有电流源的电流代数和。
13)某元件与理想电压源并联,其等效关系为该理想电压源。
14)某元件与理想电流源串联,其等效关系为该理想电流源。
15)两个电路的等效是指对外部而言,即保证端口的伏安特性(VCR)关系相同。
16)有n个节点,b条支路的电路图,必有n-1 条树枝和b-n+1条连枝。
17)有n个节点,b条支路的电路图,其独立的KCL方程为n-1个,独立的KVL方程数为b-n+1。
18)平面图的回路内再无任何支路的闭合回路称为网孔。
19)在网孔分析法中,若在非公共支路有已知电流源,可作为已知网孔电流。
20)在节点分析法中,若已知电压源接地,可作为已知节点电压。
21)叠加定理只适用线性电路的分析。
22)受控源在叠加定理时,不能单独作用,也不能削去,其大小和方向都随控制量变化。
23)在应用叠加定理分析时,各个独立电源单独作用时,而其他独立电源为零,即其他电压源短路,而电流源开路。
第3章选择题1.必须设立电路参考点后才能求解电路的方法是( C )。
A.支路电流法B.回路电流法C.节点电压法D. 2b 法2•对于一个具有n 个结点、b 条支路的电路,他的 KVL 独立方程数为(B A. n-1B . b-n+1C . b-nD . b-n-13. 对于一个具有 n 个结点、 b 条支路的电路列写结点电压方程,需要列写( C A. (n-1 )个 KVL 方程 B.( b-n+1 )个 KCL 方程 C. (n-1 )个 KCL 方程 D. ( b-n-1 )个 KCL 方程4. 对于结点电压法中的无伴电压源,下列叙述中,( A )是错误的。
A. 可利用电源等效变换转化为电流源后,再列写结点电压方程B. 可选择该无伴电压源的负极性端为参考结点,则该无伴电压源正极性端对应的结点 电压为已知,可少列一个方程C. 可添加流过该无伴电压源电流这一新的未知量,只需多列一个该无伴电压源电压与 结点电压之间关系的辅助方程即可D. 无伴受控电压源可先当作独立电压源处理,列写结点电压方程,再添加用结点电压 表示控制量的补充方程5.对于回路电流法中的电流源,下列叙述中,( D )是错误的。
A. 对于有伴电流源,可利用电源等效变换转化为电压源后,再列写回路电流方程B. 对于无伴电流源,可选择合适的回路,使只有一个回路电流流过该无伴电流源,则 该回路电流为已知,可少列一个方程C. 对于无伴电流源,可添加该无伴电流源两端电压这一新的未知量,只需多列一个无 伴电流源电流与回路电流之间关系的辅助方程即可D. 电流源两端的电压通常为零6.对于含有受控源的电路,下列叙述中,( D )是错误的。
A. 受控源可先当作独立电源处理,列写电路方程B. 在结点电压法中,当受控源的控制量不是结点电压时,需要添加用结点电压表示控 制量的补充方程)个。
)。
C.在回路电流法中,当受控源的控制量不是回路电流时,需要添加用回路电流表示控制量的补充方程D.若采用回路电流法,对列写的方程进行化简,在最终的表达式中互阻始终是相等的,即:R=R填空题1.对于具有n个结点b条支路的电路,可列出n-1 ________ 个独立的KCL方程,可列出b-n+1 个独立的KVL方程。
2020电工基础答题附答案1、变配电所电气安装图的作用是什么?主要包括哪些图纸?答:变配电所电气安装图是设计部门为电气安装施工提供的技术依据和要求,同时也是运行单位竣工验收以及投产运行后维护和检修的依据。
2、为什么电力变压器的高压绕组常在低压绕组的外面?答:电力变压器高压绕组在低压绕组的外面,主要原因是:高压绕组电压高,绝缘要求高,如果高压绕组在内,离变压器铁心近,则应加强绝缘,提高了变压器的成本造价。
3、用Y/△启动器启动电动机有哪些好处?答:Y/△启动是指电动机在启动时绕组为Y接法,工作时绕组为△接法。
分析如下:绕组接成Y时:线电流=相电流=相电压/阻抗=线电压/×阻抗绕组接成△时:线电流=相电流=×线电压/阻抗两种接法比较如下:Y线电流/△线电流=1/34、高压跌落式熔断器应符合哪些要求?答:高压跌落式熔断器安装应符合设计要求:(1)跌落式熔断器型号、规格应符合设计要求。
(2)各零部件完整无缺无损,瓷件良好,转轴光滑灵活,熔丝管不应有吸潮、膨胀或弯曲变形,并经试验合格。
(3)熔断器安装牢固,排列整齐,熔管轴线与地面垂线夹角为15°~30°,熔断器水平间距不小于500mm 。
(4)操作时灵活、可靠、接触紧密,动静触头接触面积应大于2/3,且有一定的压缩行程。
(5)熔断丝额定电流不应大于熔断器的额定电流。
(6)上下引线与导线的连接紧密可靠。
5、使用真空断路器有哪些优点?答:真空断路器优点很多:(1)触头间距小,一般不超过40mm。
(2)燃弧时间短,真空有很强的灭弧能力,一般在触头分离开电流第一次过零时,切断电流。
(3)断路器体积小、重量轻。
(4)工作可靠,通断能稳定。
(5)触头不需检修,维护工作量小。
(6)电动导电杆惯性小,适应于频繁操作,且寿命长。
(7)合闸功率小,节能。
6、变电所停送电时,开关操作顺序是怎样的?答:变电所某回路停电时,应先将断路器分断,然后拉开负荷侧隔离开关,最后拉电源侧隔离开关。
电路分析基础(1)
要求:
一、独立完成,下面已将五组题目列出,请按照学院平台指定
..的做题组数作答,
每人只答一组题目
....,满分100分;
........,多答无效
平台查看做题组数操作:学生登录学院平台→系统登录→学生登录→课程考试→离线考核→离线考核课程查看→做题组数,显示的数字为此次离线考核所应做哪一组题的标识;
例如:“做题组数”标为1,代表学生应作答“第一组”试题;
二、答题步骤:
1.使用A4纸打印学院指定答题纸(答题纸请详见附件);
2.在答题纸上使用黑色水笔
..作答;答题纸上全部信息要求手
....按题目要求手写
写,包括学号、姓名等基本信息和答题内容,请写明题号;
三、提交方式:请将作答完成后的整页答题纸以图片形式依次粘贴在一个
....
.......Word
文档中
...上传(只粘贴部分内容的图片不给分),图片请保持正向、清晰;
1.完成的作业应另存为保存类型是“
....”.提交;
......-.2003
.........Word97
2.上传文件命名为“中心-学号-姓名-科目.doc”;
3.文件容量大小:不得超过20MB。
提示:未按要求作答题目的作业及雷同作业,成绩以
..!
....................0.分记
题目如下:
第三组题目
第三组:
一、(20分)将如图所示电路化为等效电压源。
二、(20分)用叠加法求支路电流i 。
三、(28分)图示电路,已知=R Ω=5R ,Ω=5X ,Ω=10X 。
电压源四、(32分)图示电路,已知V 61S =U ,V 162S =U ,Ω=101R , Ω=152R ,H 1.0=L 。
原来S 是闭合的,电路达稳态后将S 打开,试求开关S 打开后的L i 。
第三组答案:
一、(20分)将如图所示电路化为等效电压源。
解:
8V电压源和2 Ω电阻串联可等效为电流源4A,方向自上向下所以等效电流为5A-4A=1A,方向自下向上
将电压源短路,电流源开路,可得等效电阻为2Ω
则等效源电路为:
二、(20分)用叠加法求支路电流i。
