楼梯平法施工图

楼梯平法施工图
• 掌握楼梯梯段板钢筋与单向板钢筋区 别
• 掌握楼梯平面法中钢筋的内容 • 掌握受力钢筋、分布钢筋的表达形式 • 掌握楼梯标高的表达及梯段T文档演模板
楼梯平法施工图
PPT文档演模板
•楼梯平面注写方式
楼梯平法施工图
•AT平面注写方式 •集中标注
•外围标注
楼梯平法施工图
PPT文档演模板
楼梯平法施工图
PPT文档演模板
楼梯平法施工图
PPT文档演模板
楼梯平法施工图
PPT文档演模板
楼梯平法施工图
PPT文档演模板
楼梯平法施工图
PPT文档演模板
楼梯平法施工图
PPT文档演模板
楼梯平法施工图
1.4.2板式楼梯平法施工图
PPT文档演模板
楼梯平法施工图
学习任务
•
•平面表达方式
表
达 方
•剖面表达方式
式
•集中标注 •外围标注 •平面标注 •剖面标注
•列表表达方式
PPT文档演模板
楼梯平法施工图
PPT文档演模板
楼梯平法施工图
PPT文档演模板
楼梯平法施工图
•
二 、 楼 梯 类 型 及 抗 震 要 求
PPT文档演模板
楼梯平法施工图
三、小结
1、楼梯的类型：梁式楼梯和板式楼梯。 2、楼梯的组成：梯板、楼梯平台、梯梁、梯柱、
楼梯平法施工图
学习任务
• 掌握楼梯剖面注写方式及列表注写法 表示的内容
• 对比三种表达方式的优势和弊端 • 学会通过三种表达方式识别楼梯施工
图 • 通过实际工程图纸理解各类表达法的
表达规则
PPT文档演模板
楼梯平法施工图
•各类楼梯板剖面注写方式

板式楼梯平法识图与钢筋计算

板式楼梯平法识图与钢筋计算
• ５)梯板高端扣筋.
上一页 下一页 返回
５.３ 楼梯的钢筋分类
• ２. 抗震楼梯钢筋构造 • (１)抗震楼梯钢筋分类.ATa型~ATc型楼梯都是抗震楼梯,这些楼梯内
的钢筋包括:上部纵筋、下部纵筋、梯板分布筋、面部扣筋,如图５-１ ４所示. • (２)抗震楼梯钢筋的计算原理,如图５-１４所示. • １)双层配筋:下端平伸至踏步段下端的尽头. • 上端:下部纵筋及上部纵筋均伸进平台板,锚入梁(板)lab. • ２)分布筋:分布筋两端均弯直钩,长度＝h－２×保护层厚度. • 下层分布筋设置在下部纵筋的下面,上层分布筋设置在上部纵筋的上 面.
板段的厚度. • １８００/１２:踏步段总高度/踏步级数. • １０＠２００; １２＠１５０:上部纵筋;下部纵筋. • FΦ８＠２５０:梯板分布筋.
下一页 返回
５.２ 楼梯的平法识图
• (２)外围标注(图５-１２).楼梯外围标注的内容包括楼梯间的平面尺寸、 楼层结构标高、层高结构标高、楼梯的上下方向、楼梯的平面几何尺 寸、平台板配筋、梯梁及梯柱配筋等.
返回
表５-７ 楼梯钢筋下料长度计算表
返回
表５-８ AT３梯板钢筋下料单
返回
楼梯外围标注的内容包括楼梯间的平面尺寸楼层结构标高层高结构标高楼梯的上下方向楼梯的平面几何尺楼梯剖面注写内容包括梯板集中标注梯梁梯柱编号梯板水平及竖向尺寸楼层结构标高层间结构标高等如图513所示
单元5 板式楼梯平法识图与钢筋计算
• 5.1 楼梯构件的分类 • 5.2 楼梯的平法识图 • 5.3 楼梯的钢筋分类 • 5.4 楼梯的钢筋计算（造价咨询方向） • 5.5 楼梯的钢筋计算（施工下料方向）
• １. 参数计算(表５-４)
下一页 返回
５.４ 楼梯的钢筋计算(造价咨询方向)

《楼梯平法识图》

《楼梯平法识图》

止标高与上层或上标准层的起始标高在同一楼层平板处，
标准图集的表示方法示例均按“自然转换”绘制。
6.当甲、乙两部构成错层结构并共用楼梯时，甲部层间平板
即为乙部楼层平板(反之亦然)，设计时应予以注明。
建筑专业地面、楼层平板和层间平板的建筑面层厚度
通常与楼梯踏步面层厚度不同，为使建筑面层做好后的楼
梯踏步等高，各型楼梯踏步段的所有踏步需要沿斜梯板整
精选版ppt
5
精选版ppt
6
精选版ppt
7
精选版ppt
8
（3） AT~ET型梯板的两端分别以（低端和高端）梯梁为支 座，采用该组板式楼梯的楼梯间内部既要设置楼层梯梁， 也要设置层间梯梁，以及相应的平台板和层间平台板。
（4）AE~ET型梯板的下部纵筋由设计者按平面注写方式注 明，楼梯支座上部纵向钢筋按梯板下部纵筋的1/2配置，
Hs：踏步高；N：踏步数 （4）梯板配筋 图名下方注写梯板及平台板的分布钢筋。
精选版ppt
15
现
浇
砼
板 式
AT型
楼
梯
平
法
施
工
图
精选版ppt
16
AT平面注写方式
集中标注
外围标注
楼梯间平面尺寸
楼层结构标高 楼梯上下方向 梯板平面尺寸
精选版ppt
17
板式楼梯平台板的注写
平台板中部注写内容有4项： （1）平台板代号和序号PTB × × （2）平台板厚度h （3）平台板下部短跨方向配筋（S配筋） （4）平台板下部长跨方向配筋（L配筋） S配筋和L配筋之间用“/”分隔开；在板内四周原为注写构
精选版ppt
21
精选版ppt
22

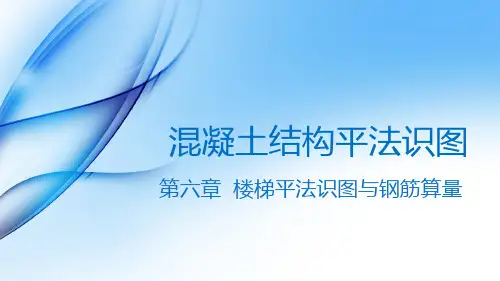

《混凝土结构平法识图》课件 第六章 楼梯平法识图与钢筋算量

《混凝土结构平法识图》课件 第六章 楼梯平法识图与钢筋算量
型楼梯板钢筋计算准备
2）斜坡系数k 楼梯板钢筋计算中常用到斜坡系数k。在钢筋计算中，经常需要通过水平投影长度计 算斜长，即
其中，斜坡系数k可以通过踏步宽度和踏步高度来进行计算，即 实际计算中k值也可以根据 与 的比值按照表6-1取用。
表6-1 k值
楼梯配筋标准构造及计算原理
型楼梯板配筋构造
AT型楼梯板配筋构造 如图6-12所示，具体如下。
楼梯钢筋计算
图 6-13 AT 型楼梯设计示例
楼梯钢筋计算
（2）计算斜坡系数 k
k bs2 hs2 3002 1402 1.104
bs
300
（3）梯板下部钢筋的计算
① 下部纵筋长度及根数的计算：
a max{5d ，bk /2} max{512，300 1.104/2} max{60，165.6} 166 (mm)
抗震构造措施，其中只有ATc型楼梯参与结构整体抗震计算。
楼梯平法识图
1.集中标注
楼梯集中标注的内容有五项，具体规定如下。 （1）梯板类型代号与序号，如AT××。 （2）梯板厚度，注写为 ×××。当为带平板的梯板且梯段板厚度和平板厚度不同时， 可在梯段板厚度后面括号内以字母P打头注写平板厚度。
楼梯平法识图
As
1
fcb h0 fy
1.0 11.9 1 000 0.129 100 270
568.6 (mm2 )
选配钢筋： 梯段板下部纵筋：A10@130（604 mm2）； 分布筋：A8@300（每级踏步一根 A8 钢筋）； 扣筋：A8@160（ 314 mm2 跨中受力钢筋的 0.5 倍）； 扣筋分布钢筋：A8@300。 楼梯平法施工图如图 6-15 所示。
为 ；另一端锚入高端梯梁内，伸至支座对边再向下弯折，且弯锚水平段长度不小

楼梯平法识图66664

楼梯平法识图66664
造钢筋与伸入板内长度；平台板和梯板的分布钢筋注写在 图名下方。
10
11
寸和配筋。
1
外围标注：表达梯板的平面几何尺寸和楼梯间的平面尺寸。
绘制板式楼梯平法施工图时，尚需在图中绘制楼梯竖向 布置简图，标注的内容包括各跑梯板类型代号及序号、个层 梯板类型代号及序号、楼层平台板代号及序号、层间平台板 代号及序号、梯梁楼层结构标高、层间结构标高等。
5.2 板式楼梯类型及特征 1.板式楼梯类型 主要有两组共11种类型 第一组有5种类型：AT、BT、CT、DT、ET 第二组有6种类型： FT、GT、HT、JT、KT、LT
伸的水平投影长度统一取不小于1/4梯段板净跨，设计不 标注。 （5）ET型楼梯的低端平板或高端平板的净长、中位平板的 位置及净长应具体工程不同而不同，上部纵筋因此有不同 的配筋形式，施工人员应根据施工图中的几何尺寸，按构 造详图规定选择相应的配筋形式。
6
5.3 板式楼梯的平面注写方式（AT）型 集中标注和外围标注 集中注写有4项内容： （1）梯板类型代号和序号 AT× × （2）梯板厚度 h （3）踏步段总高度 Hs=hs(m+1)
楼梯平法施工图

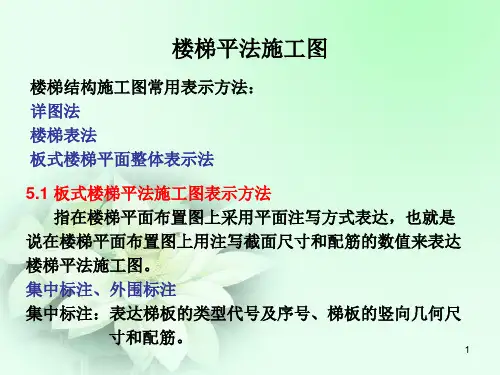

楼梯结构施工图常用表示方法： 详图法 楼梯表法 板式楼梯平面整体表示法
5.1 板式楼梯平法施工图表示方法 指在楼梯平面布置图上采用平面注写方式表达，也就是
说在楼梯平面布置图上用注写截面尺寸和配筋的数值来表达 楼梯平法施工图。 集中标注、外围标注 集中标注：表达梯板的类型代号及序号、梯板的竖向几何尺
Hs：踏步高；m+1：踏步数 （4）梯板配筋 图名下方注写梯板及平台板的分布钢筋。
7
楼梯平面注写方式
8
设计实例9Βιβλιοθήκη 5.4 板式楼梯平台板的注写

楼梯平法施工图(精)

楼梯平法施工图(精)
剖面注写方式——剖面图
内容包括： ① 梯板集中标注，如DT1，h=100， 10@200； ② 12@200，Fφ 8@250 ③ 梯梁梯柱编号TL1； ④ 梯板水平及竖向尺寸，如图中水平尺寸 1400=280×5、1960=280×7，竖向尺寸 830/5、1320/8等； ⑤ 楼层结构标高-0.030、2.770、5.570等； ⑥ 层间结构标高-0.860、1.450、4.250等。
七.楼梯平法施工图（以现浇钢筋混凝土板式楼梯为例）
平面注写方式

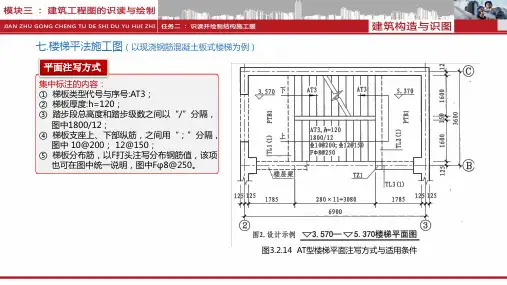

集中标注的内容： ① 梯板类型代号与序号:AT3； ② 梯板厚度:h=120； ③ 踏步段总高度和踏步级数之间以“/”分隔， 图中1800/12； ④ 梯板支座上、下部纵筋，之间用“；”分隔， 图中 10@200； 12@150； ⑤ 梯板分布筋，以F打头注写分布钢筋值，该项 也可在图中统一说明，图中Fφ 8@250。
图3.2.14 AT型楼梯平面注写方式凝土板式楼梯为例）
剖面注写方式——平面图
注写内容： ①楼梯间的平面尺寸； ②楼层结构标高； ③层间结构标高； ④楼梯的上下方向； ⑤梯板的平面几何尺寸； ⑥梯板类型及编号； ⑦平台板配筋； ⑧梯梁及梯柱配筋；
七.楼梯平法施工图（以现浇钢筋混凝土板式楼梯为例）
图3.2.14 AT型楼梯平面注写方式与适用条件
七.楼梯平法施工图（以现浇钢筋混凝土板式楼梯为例）
平面注写方式
外围标注的内容： ① 楼梯间的平面尺寸，图中3600、6900； ② 楼层结构标高，图中3.570； ③ 层间结构标高，图中5.370； ④ 楼梯上下方向，图中标注； ⑤ 梯板的平面几何尺寸，图中梯宽为1600、梯 长为3080=280×11、楼层平台宽1785、梯 井宽150； ⑥ 平台板配筋、梯梁及梯柱配筋等，图中PTB1、 TL1(1)、TL2（1）、TZ1配筋等应按照平法 施工图11G101-1标注。

板式楼梯平法施工图课件

板式楼梯平法施工图课件
养护与拆模
浇筑完成后，对楼梯进行适当的养护，待混凝土 达到一定强度后进行拆模。
质量检测与验收
对完成的楼梯进行质量检测，确保其符合设计要求和相 关规范，合格后进行验收。
质量检测与验收
外观检测
检查楼梯的外观是否平整、无裂缝、 无明显色差。
尺寸检测
使用测量工具检查楼梯的各项尺寸， 如长度、宽度、高度等是否符合设计 要求。
承载力检测
对楼梯进行承载力检测，确保其能够 承受设计要求的重量。
安全性检测
检查楼梯的防滑、防火等安全性能是 否符合相关标准。
04
板式楼梯的常见问题与解决方 案
常见问题分析
01
02
03
楼梯设计不合理
楼梯的坡度、步长和步高 等参数设计不当，可能导 致使用不便或安全隐患。
材料选择不当
选用不合适的材料，如过 薄的板材或质量差的钢材 ，可能导致结构强度不足 或易损坏。
场地准备
清理施工现场，确保作业面整洁、安全。
施工流程与要点
测量放线
根据设计图纸，确定楼梯的位置和尺寸，进 行准确的测量放线。
钢筋绑扎
按照设计要求，正确绑扎钢筋，确保其位置、 间距和数量符合规范。
支模
根据楼梯的形状和尺寸，安装合适的模板，确保 其稳定、位置准确。
浇筑混凝振捣，确保混凝土密实。
板式楼梯的类型
根据材料分类
可分为钢筋混凝土板式楼梯、钢制板 式楼梯等。
根据斜板形式分类
可分为直形板式楼梯、弧形板式楼梯 等。
适用场景与优势
适用场景
适用于住宅、办公楼、商场等建筑中需要楼梯的场合。
优势
结构稳定、安全可靠、施工简便、成本较低。
02 板式楼梯平法施工图解读

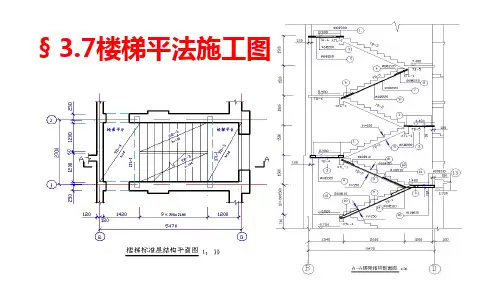

土木工程制图3-7楼梯

土木工程制图3-7楼梯

§3.7 楼梯平法 三、 板式楼梯的平面注写方式（AT）型 集中标注和外围标注 集中注写有4项内容： （1）梯板类型代号和序号 AT× × （2）梯板厚度 h （3）踏步段总高度 Hs=hs(m+1) Hs：踏步高；m+1：踏步数 （4）梯板配筋 图名下方注写梯板及平台板的分布钢筋。
§3.7 楼梯平法 楼 梯 平 面 注 写 方 式
1.板式楼梯类型 主要有两组共11种类型 第一组有5种类型：AT、BT、CT、DT、ET 第二组有6种类型： FT、GT、HT、JT、KT、LT
§3.7 楼梯平法 2.板式楼梯特征 第一组： （1）AT~ET每个代号代表一跑梯板。梯板主体为踏步板， 此外还包括低端平板、高端平板和中位平板。 （2）AT型板全部由踏步段构成； BT型梯板由低端平板和踏步段构成； CT型梯板由踏步段和高端平板构成； DT型梯板由低端平板、踏步板和高端平板构成； ET型梯板由低端踏步板、中位平板和高端踏步段构成。
§3.7 楼梯平法
§3.7 楼梯平法
§3.7 楼梯平法
（3） AT~ET型梯板的两端分别以（低端和高端）梯梁为支 座，采用该组板式楼梯的楼梯间内部既要设置楼层梯梁， 也要设置层间梯梁，以及相应的平台板和层间平台板。 （4）AE~ET型梯板的下部纵筋由设计者按平面注写方式注明， 楼梯支座上部纵向钢筋按梯板下部纵筋的1/2配置，且不小 于 8@200；上部纵向钢筋自支座边缘向跨内延伸的水平 投影长度统一取不小于1/4梯段板净跨，设计不标注。 （5）ET型楼梯的低端平板或高端平板的净长、中位平板的位 置及净长应具体工程不同而不同，上部纵筋因此有不同的 配筋形式，施工人员应根据施工图中的几何尺寸，按构造 详图规定选择相应的配筋形式。
§ 3.7楼梯平法施工图

11G101-2现浇混凝土板式楼梯平法图集

11G101-2现浇混凝土板式楼梯平法图集

G101平法钢筋构造
学习交流
湖南东方建设股份有限公司
2014年5月
•1、楼梯类型•2、标准构造详图
•1、楼梯类型
特点楼梯类型截面特征示意图
一段带上下支座的样板AT 踏步+支座
BT 踏步+支座+低端平台CT 踏步+支座+高端平台DT
踏步+支座+低端平台+高
端平台
ET
低位踏步+中位平台+高位
踏步
两跑踏步及楼层和层间平板FT 层间及楼层平板均三边支
撑
GT 层间平板单边支撑，楼层
平台三边支撑
层间平板三边支承，踏步
特点楼梯类型截面特征示意图低端滑动支座在梯梁上；
ATa
双层双向配筋
低端滑动支座在梯梁挑
ATb
板上；双层双向配筋
梯板两端支承在梯梁上；
板厚不宜小于140mm，
ATc
双层双向配筋，且配箍
筋；参与抗震计算
AT BT
CT DT
ET型
FT型
GT型
HT型
•2、构造详图
梯板上部纵向钢筋在端支座的锚固要求： 设计按铰接时，平直段伸至端支座对边后弯折，且平直段长度不小于0.35l ab ,弯折段长度15d ；
充分利用钢筋抗拉强度时，直段伸至端支座对边后弯折，且平直段长度不小于0.6lab ，弯折段长度15d 。

设计者应在平法施工图中注明采用何种构造。

板式楼梯平法施工图识读

板式楼梯平法施工图识读

7.2 AT型楼梯平面注写和标准配筋构造
图7—6 AT型楼梯的平面注写方式
图7—7 AT型楼梯平法施工图设计实例
3、 CT型板式楼梯截面形状与支座位置示意
4、 DT型板式楼梯截面形状与支座位置示意
5、 ET型板式楼梯截面形状与支座位置示意
6、 FT型板式楼梯截面形状与支座位置示意
7、 GT型板式楼梯截面形状与ห้องสมุดไป่ตู้座位置示意
8、 HT型板式楼梯截面形状与支座位置示意
9、 JT型板式楼梯截面形状与支座位置示意
10、 KT型板式楼梯截面形状与支座位置示意
11、 LT型板式楼梯截面形状与支座位置示意
7.2 板式楼梯平法施工图表示方式
楼梯平面注写方式，系采用在楼梯平面布 置图上注写截面尺寸和配筋具体数值的方式， 来表达楼梯平法施工图。
而平面注写内容，包括集中标注和外围标 注。集中标注表达梯板的类型代号及序号、梯 板的竖向几何尺寸和配筋；外围标注表达梯板 的平面几何尺寸以及楼梯间的平面尺寸。
7.1 板式楼梯的平法分类
根据楼梯的截面形状和支座位置的不 同，平法将平板楼梯分成了两组共11种常 用类型。
第一组板式楼梯有5种类型，代号分别 为AT、BT、CT、DT、ET型；
第二组板式楼梯有6种类型，代号分别 为FT、GT、HT、JT、KT、LT型。
1、 AT型板式楼梯截面形状与支座位置示意
2、 BT型板式楼梯截面形状与支座位置示意

02 楼梯平法作图

02 楼梯平法作图

适用于现浇混凝土板式楼梯，分别 为第一组AT、BT、CT、DT、ET型和 第二组FT、GT、HT、JT、KT、LT型 ，不适用于梁式楼梯、预制楼梯。
平法图集适用范围
适用于梁板式筏形基础、平板式筏 形基础、基础梁、集水坑、柱墩；
适用于现浇混凝土楼面板和屋面板， 不适用于预制板、叠合板、组合楼盖。
平法图集适用范围
现浇混凝土板式楼梯平法施工图制图规则
楼梯类型 • AT型梯板全部由踏步段构成 • BT型梯板由低端平板和踏 步段构成
现浇混凝土板式楼梯平法施工图制图规则
楼梯类型 • CT型梯板由踏步段和高端平 板构成 • DT型梯板由低端平板、踏 步板和高端平板构成
现浇Байду номын сангаас凝土板式楼梯平法施工图制图规则
楼梯类型 • ET型梯板由低端踏步段、中 位平板和高端踏步段构成
地下混凝土结构课程设计
楼梯平法作图
平法定义
平法，即平面整体表示方法，概括来
讲就是把结构构件的尺寸和配筋等，按 照平面整体表示方法制图规则，整体直 接表达在各类构件的结构平面布置图上 ，再与标准构造详图相结合，即构成一 套完整的结构设计。
发 展
06G101-6 08G101-5 04G101-4 04G101-3 03G101-2 03G101-1 11G101-3
03G101
• 中华人民共和国建设部建 质[2003]17号通知 • 2003年2月15日正式实施
编制依据
11G101
• 《混凝土结构设计规范》 GB50010-2010 • 《建筑抗震设计规范》 GB50011-2010 • 《高层建筑混凝土结构技 术规程》JGJ3-2010 • 《建筑结构制图标准》 GB/T50105-2010
