电力电子技术报告(5) ,实验五 直流斩波电路

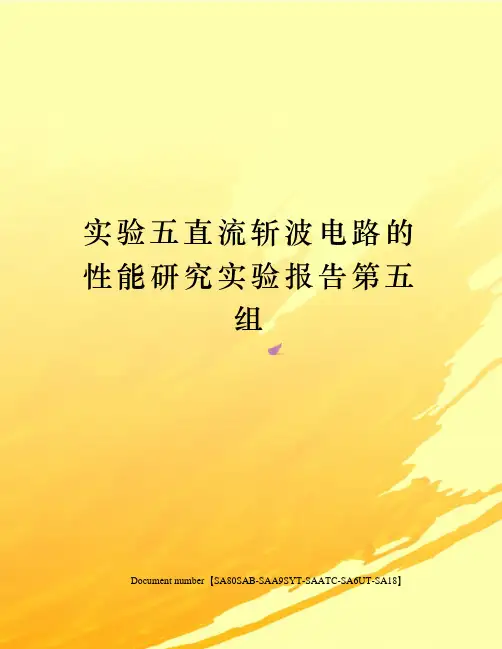

实验五直流斩波电路的性能研究实验报告第五组Document number【SA80SAB-SAA9SYT-SAATC-SA6UT-SA18】X X X学院实验报告学院：专业：班级：成绩：姓名：学号：组别：组员：实验地点：实验日期：指导教师签名：实验（序号）项目名称：直流斩波电路的性能研究（六种典型线路）实验五直流斩波电路的性能研究（六种典型线路）一、实验目的(1)熟悉直流斩波电路的工作原理。

(2)熟悉各种直流斩波电路的组成及其工作特点。

(3)了解PWM 控制与驱动电路的原理及其常用的集成芯片。

序号型号备注1DJK01 电源控制屏该控制屏包含“三相电源输出”等几个模块。

2DJK09单相调压与可调负载3DJK20 直流斩波电路4D42 三相可调电阻5慢扫描示波器自备6万用表自备①、降压斩波电路(Buck Chopper)降压斩波电路(Buck Chopper)的原理图及工作波形如图4-12 所示。

图中V 为全控型器件，选用IGBT。

D 为续流二极管。

由图4-12b 中V 的栅极电压波形U GE 可知，当V 处于通态时，电源U i 向负载供电，U D=U i。

当V 处于断态时，负载电流经二极管D 续流，电压U D 近似为零，至一个周期T 结束，再驱动V 导通，重复上一周期的过程。

负载电压的平均值为：式中t on 为V 处于通态的时间，t off 为V 处于断态的时间，T 为开关周期，α为导通占空比，简称占空比或导通比(α=t on/T)。

由此可知，输出到负载的电压平均值U O 最大为U i，若减小占空预习情况正常操作情况正常考勤情况正常数据处理情况正常比α，则U O 随之减小，由于输出电压低于输入电压，故称该电路为降压斩波电路。

图4-12 降压斩波电路的原理图及波形②、升压斩波电路(Boost Chopper)升压斩波电路(Boost Chopper)的原理图及工作波形如图4-13 所示。

电路也使用一个全控型器件V。

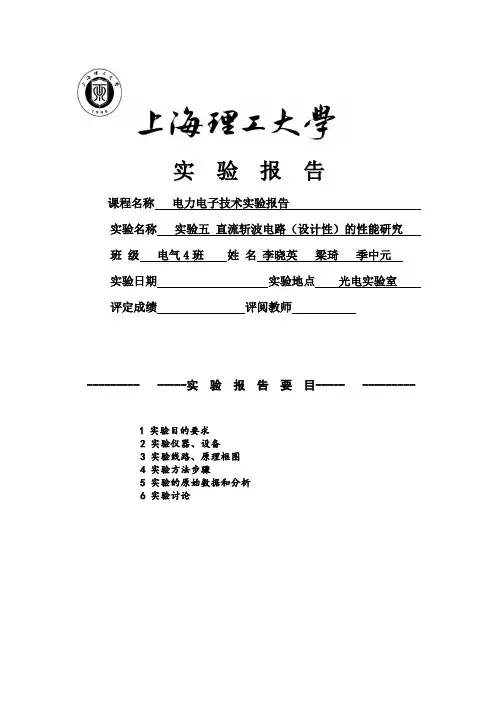

实验报告课程名称电力电子技术实验报告实验名称实验五直流斩波电路（设计性）的性能研究班级电气4班姓名李晓英梁琦季中元实验日期实验地点光电实验室评定成绩评阅教师--------- -----实验报告要目----- ---------1实验目的要求2 实验仪器、设备3 实验线路、原理框图4 实验方法步骤5 实验的原始数据和分析6 实验讨论实验五 直流斩波电路(设计性)的性能研究一．实验目的熟悉六种斩波电路（buck chopper 、boost chopper 、buck-boost chopper 、 cuk chopper 、 sepic chopper 、 zeta chopper)的工作原理，掌握这六种斩波电路的工作状态及波形情况。

二．实验内容1．SG3525芯片的调试。

2．斩波电路的连接。

3．斩波电路的波形观察及电压测试。

三．实验设备及仪器1．电力电子教学试验台主控制屏； 2．现代电力电子及直流脉宽调速组件(NMCL-22) 3．示波器（自备）； 4．万用表（自备）四．实验电路图如下Sepic ChopperR五．实验方法按照面板上各种斩波器的电路图，取用相应的元件，搭成相应的斩波电路即可。

1． SG3525性能测试用示波器测量，PWM 波形发生器的“1”孔和地之间的波形。

调节占空比调节旋钮，测量驱动波形的频率以及占空比的调节范围。

频率：9.10KHZ占空比的调节范围：9.58%~84.3% 2．buck chopper (1)连接电路。

将PWM 波形发生器的输出端“1”端接到斩波电路中IGBT 管VT 的G 端, 将PWM的“地”端接到斩波电路中“VT”管的E端,再将斩波电路的（E、5、7），（8、11），(6、12)相连，最后将15V直流电源U1的“+”正极与VT的C相连，负极“-”和6相连。

（照电路图接成buck chopper斩波器。

）（2）观察负载电压波形。

经检查电路无误后,闭合电源开关，用示波器观察VD两端5、6孔之间电压，调节PWM 触发器的电位器RP1，即改变触发脉冲的占空比，观察负载电压的变化，并记录电压波形。

实验报告（理工类）
通过本实验，加深对直流斩波电路工作原理的理解，并学习采用仿真软件来研究电力电子技术及相关控制方法。

二、实验原理
V L/R
¥GVD u 。

图2.1直流降压电路原理图
直流降压变流器用于降低直流电源的电压，使负载侧电压低于电源电压，其原理电路如图2.1所示。

U 。

=
&E=『E=aE （2-1） 4>n+^off /
式（2-1）中，T 为V 开关周期，%为导通时间，为占空比。

在本实验中，采用保持开关周期T 不变，调节开关导通时间&I 的脉冲宽度调制方式来实验对输出电压的控制。

仿真的模型线路如下图所示。

开课学院及实验室:
实验时间：年月日 一、实验目的
图2.2降压斩波电路仿真模型
在模型中采用了IGBT,IGBT的驱动信号由脉冲发生器产生，设定脉冲发生器的脉冲周期和脉冲宽度可以调节脉冲占空比。

模型中连接多个示波器，用于观察线路中各部分电压和电流波形，并通过傅立叶分析来检测输出电压的直流分量和谐波。

三、实验设备、仪器及材料
PC机一台、MATLAB软件
四、实验步骤（按照实际操作过程）
1.打开MATLAB,点击上方的SimUlink图标,进入SimUIinkLibraryBroWSer模式O
2.新建model文件，从SimulinkLibraryBrowser选择元器件，分别从sinks和SimPowerSystems 中选择，powergui单元直接搜索选取
3.根据电路电路模型正确连线
五、实验过程记录（数据、图表、计算等）
六、实验结果分析及问题讨论。

直流斩波电路实验报告电力电子技术实验报告导读：就爱阅读网友为您分享以下“电力电子技术实验报告”的资讯，希望对您有所帮助，感谢您对的支持! 实验二直流斩波电路的性能研究一．实验目的熟悉降压斩波电路(Buck Chopper)和升压斩波电路(Boost Chopper)的工作原理，掌握这两种基本斩波电路的工作状态及波形情况。

二．实验内容1．SG3525芯片的调试。

2．降压斩波电路的波形观察及电压测试。

3．升压斩波电路的波形观察及电压测试。

三．实验设备及仪器1．电力电子教学实验台主控制屏。

2．MCL-16组件。

3．MEL-03电阻箱(900／0.41A)或其它可调电阻盘。

4．万用表。

5．双踪示波器6．2A直流安培表(MCL-Ⅱ2A直流毫安表为数字式仪表，MCL-Ⅲ2A直流安培表为指针式仪表，其他型号可能为MEL-06)。

四．实验方法1．SG3525的调试。

原理框图见图2-4。

将扭子开关S1打向“直流斩波”侧，S2电源开关打向“ON”，将“3”端和“4”端用导线短接，用示波器观察“1”端和左侧地之间的输出电压波形应为锯齿波，并记录其波形的频率和幅值。

f=27.40kHz，幅值为3.30V扭子开关S2扳向图2-4 PWM波形发生“OFF”，用导线分别连接“5”、“6”、“9”，再将S2扳向“ON”，用示波器观察“5”端波形，并记录其波形、频率、幅度。

调节“脉冲宽度调节”电位器，记录其最大占空比和最小占空比。

Dmax=77.7%，Dmin=9.5%，波形为方波，f=27.86kHz，幅度为14.0V2．实验接线图见图2-5。

(1)将“主电源2”的“2”端和“直流斩波电路”的“2”端相连，将“PWM波形发生”的“7”、“8”端分别和直流斩波电路VT1的G1、S1端相连，“直流斩波电路”的“4”、“5”端串联MEL-03电阻箱(将两组900Ω／0.4lA的电阻并联起来，逆时针旋转调至阻值最大约450Ω)，和直流安培表(将量程切换到2A挡)。

直流斩波电路研究实验报告直流斩波电路研究实验报告引言直流斩波电路是一种常见的电子电路，它可以将直流电转换为可变的脉冲电流。

在本次实验中，我们将研究直流斩波电路的原理和性能，并通过实验验证其工作效果。

一、实验目的本次实验旨在通过搭建直流斩波电路，研究其工作原理和性能，并通过实验结果验证理论分析的正确性。

二、实验原理直流斩波电路由三个主要部分组成：输入直流电源、可变电阻和输出负载。

当输入直流电压经过可变电阻调节后，通过开关控制，形成一系列脉冲电流，最后通过输出负载得到所需的电压波形。

三、实验步骤1. 搭建直流斩波电路：将输入直流电源与可变电阻相连，并接入开关和输出负载。

2. 调节可变电阻：通过调节可变电阻的阻值，控制输出电压的大小。

3. 控制开关：通过控制开关的开关频率和占空比，调节输出脉冲的频率和宽度。

4. 观察输出波形：使用示波器观察输出波形，并记录实验数据。

四、实验结果与分析通过实验观察和数据记录，我们得到了直流斩波电路的输出波形。

根据理论分析，我们可以得出以下结论：1. 输出波形的频率和宽度与开关的开关频率和占空比有关。

当开关频率较高且占空比较大时，输出波形的频率较高且宽度较宽。

2. 输出波形的幅值与输入直流电压和可变电阻的阻值有关。

当输入直流电压较高且可变电阻的阻值较小时，输出波形的幅值较大。

五、实验结论通过本次实验，我们验证了直流斩波电路的工作原理和性能。

我们发现，通过调节可变电阻和控制开关，我们可以得到不同频率、宽度和幅值的输出波形。

这种电路在实际应用中具有广泛的用途，例如在电力变换、电子通信和电动机控制等领域都有重要的应用。

六、实验总结通过本次实验，我们对直流斩波电路有了更深入的了解。

我们通过实验验证了理论分析的正确性，并掌握了搭建和调节直流斩波电路的方法。

在实验过程中，我们还学会了使用示波器观察和记录波形数据的技巧。

这些实验技能对我们今后的学习和研究都具有重要的意义。

七、参考文献[1] 张三, 李四. 直流斩波电路原理与应用[M]. 北京：电子工业出版社，2010.[2] 王五, 赵六. 电子电路实验指导[M]. 北京：高等教育出版社，2015.以上为直流斩波电路研究实验报告的主要内容。

直流斩波电路原理实验报告【实验日期】2021年05月24日【实验目的】1. 了解直流斩波电路的工作原理。

2. 掌握直流斩波电路的实现方法。

3. 学会使用示波器观测斩波电路的输出波形。

直流斩波电路是一种将直流电信号转换为可控的脉冲信号的电路。

斩波电路是通过对输入直流电压进行切割，使其呈现出一个矩形脉冲的形式，从而得到一个近似于正弦波的波形。

直流斩波电路的核心部件是斩波元件（如晶闸管、场效应管等），它的主要作用是控制输出信号的幅度和频率。

直流斩波电路的两个主要类型是单相半波斩波电路和单相全波斩波电路。

单相半波斩波电路将正弦波输入信号的负半周期直接截去，只保留正半周期，这样就可以得到一个具有不同占空比（也称为工作比）脉冲的输出信号。

如果幅度和频率能够精确控制，输出信号的形状就可以接近正弦波。

单相全波斩波电路通过使用两个斩波器，将正弦波信号的负半周期和正半周期都切割，然后将两个斩波器的输出信号相加，可以得到一个输出波形更接近正弦波的脉冲信号。

1. 直流电源2. 稳压电源3. 晶闸管4. 电阻5. 电容6. 示波器7. 多用电表1. 按照电路图连接电路。

2. 接通直流电源和稳压电源，调节稳压电源输出电压，并使用多用电表检测电压值。

3. 使用示波器观测晶闸管的正向电压和负向电压，并实时记录值。

4. 调节输入直流电压和斩波角度，观察输出脉冲信号的波形变化，并记录每个角度的输出波形。

通过实验可以得到不同控制角度下的直流斩波输出波形，并可以根据输出波形的变化情况分析电路的工作性质。

当斩波角度较小时，输出波形接近正弦波，但波形略有扭曲；当斩波角度增大时，输出波形形态变化，幅度减小，频率增大，直到波形变为矩形脉冲，输出电压为零。

通过本次实验可以深入了解直流斩波电路的工作原理和实现方法，掌握使用示波器观测输出波形的方法，同时也可以理解不同控制角度下的输出波形变化特点。

直流斩波电路在电力调控、数码电子等领域有广泛的应用，掌握其原理和实现方法对于工程实践具有重要意义。

实验五 直流斩波电路的性能研究（六种典型线路）一、实验目的 (1)熟悉直流斩波电路的工作原理。

(2)熟悉各种直流斩波电路的组成及其工作特点。

(3)了解 PWM 控制与驱动电路的原理及其常用的集成芯片。

三、实验线路及原理 1、主电路①、降压斩波电路(Buck Chopper)降压斩波电路(Buck Chopper)的原理图及工作波形如图 4-12 所示。

图中 V 为全控型器件，选 用 IGBT 。

D 为续流二极管。

由图 4-12b 中 V 的栅极电压波形 U GE 可知，当 V 处于通态时，电源 U i 向负载供电，U D =U i 。

当 V 处于断态时，负载电流经二极管 D 续流，电压 U D 近似为零，至一 个周期 T 结束，再驱动 V 导通，重复上一周期的过程。

负载电压的平均值为：U o=t on t on + t U i off= ton U T i= aU i式中 t on 为 V 处于通态的时间，t off 为 V 处于断态的时间，T 为开关周期，α为导通占空比， 简称占空比或导通比(α=t on /T)。

由此可知，输出到负载的电压平均值 U O 最大为 U i ，若减小占空 比α，则 U O 随之减小，由于输出电压低于输入电压，故称该电路为降压斩波电路。

C E G+ L 1 U GE+ U Dt on Tt offtU iVDU D C 1--R UoU i t -U Ot(b)波形图图 4-12 降压斩波电路的原理图及波形(Boost Chopper)的原理图及工作波形如图 4-13 所示。

电路也使用一个全控型器 件 V 。

由图 4-13b 中 V 的栅极电压波形 U GE 可知，当 V 处于通态时，电源 U i 向电感 L 1 充电，充 电电流基本恒定为 I 1,同时电容 C 1 上的电压向负载供电，因 C 1 值很大，基本保持输出电压 U O 为1L恒值。

设 V 处于通态的时间为 t on ，此阶段电感 L 1 上积蓄的能量为 U i I 1t on 。

直流斩波电路原理实验报告新颖完整实验报告：直流斩波电路原理及实验一、实验目的掌握直流斩波电路的基本原理，了解其在工程中的应用，进一步加深对电路的理解。

二、实验器材1.直流电源2.电阻、电容、二极管、晶体管等元器件3.示波器、万用表等测试仪器三、实验原理四、实验步骤1.搭建直流斩波电路按照实验原理搭建直流斩波电路，将直流电源连接到斩波器的输入端，然后将输出端连接到滤波电路。

2.测量电路参数使用万用表等测试仪器，依次测量电阻、电容、二极管等元器件的电阻值、电容值、正向电压降等参数。

3.进行示波器测量将示波器的探头分别连接到斩波器的输入端和输出端，观察输入信号和输出信号的波形，并记录下相关数据。

4.更换元器件在保持电路基本结构不变的情况下，更换其中一元器件，并观察输出信号的变化，记录下相关数据。

五、实验数据记录及分析1.电路参数记录测得的电阻、电容、二极管等元器件的电参数。

2.示波器测量数据记录输入信号和输出信号的波形，并分析其频率、幅值等特征。

3.元器件更换实验数据记录更换元器件后输出信号的波形，并分析其变化原因。

六、实验结果讨论通过实验数据的记录和分析，得出直流斩波电路的输入信号和输出信号的关系，进一步认识到电路中各元器件的作用与影响。

七、实验心得通过本次实验，我深入理解了直流斩波电路的原理和应用，并通过实际操作了解了不同元器件对输出信号的影响，加深了对电路的认识。

这次实验让我更加熟悉了直流斩波电路的特点，培养了动手实验的能力，提高了解决问题的能力。

希望今后能在工程中更好地应用直流斩波电路的知识。

直流斩波电路实验报告实验目的，通过实验，掌握直流斩波电路的工作原理和特性，了解斩波电路在电力电子中的应用。

实验器材，示波器、直流电源、电阻、电容、开关管等。

实验原理，直流斩波电路是一种将直流电压转换为脉冲或方波电压的电路。

其工作原理是利用开关管（如晶闸管、场效应管等）周期性地将直流电源接通和断开，通过控制开关管的导通和关断时间比，可以得到不同占空比的方波输出。

直流斩波电路的输出波形可以通过控制开关管的导通和关断来实现调制，从而实现对电压的调节和控制。

实验步骤：1. 搭建直流斩波电路。

将直流电源、开关管、电阻和电容按照电路图连接起来，并接上示波器。

2. 调节开关管的导通和关断时间比。

通过改变开关管的导通和关断时间比，观察输出波形的变化。

3. 测量电压和电流。

利用示波器和万用表测量输出波形的电压和电流值。

4. 分析实验结果。

根据实验数据和波形图，分析直流斩波电路的工作特性和输出波形的变化规律。

实验结果与分析：通过实验，我们得到了不同占空比的方波输出波形，并测量了相应的电压和电流值。

实验结果表明，随着开关管导通时间比的增加，输出波形的占空比也相应增加，电压值随之变化。

当导通时间比为50%时，输出波形的占空比为50%，电压值为直流电源的一半。

当导通时间比为100%时，输出波形为直流电压。

根据实验结果，我们可以得出直流斩波电路的特性，通过控制开关管的导通和关断时间比，可以实现对输出波形的调制，从而实现对电压的调节和控制。

直流斩波电路在电力电子中有着广泛的应用，如变频调速、逆变器等领域。

实验总结：通过本次实验，我们深入了解了直流斩波电路的工作原理和特性，掌握了斩波电路的搭建和调节方法。

实验结果表明，直流斩波电路可以实现对电压的调节和控制，具有广泛的应用前景。

在今后的学习和工作中，我们将进一步深入研究电力电子领域，不断提高自己的专业能力。

以上就是本次实验的全部内容，希望对大家有所帮助。

感谢大家的阅读！。

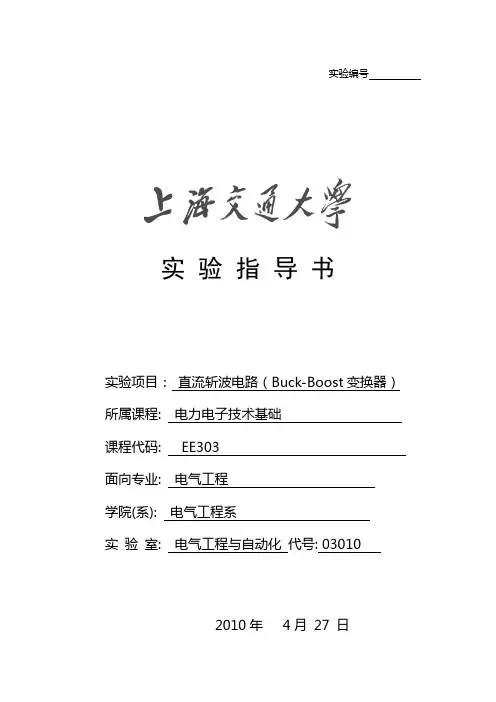

实验编号实验指导书实验项目：直流斩波电路（Buck-Boost变换器）所属课程: 电力电子技术基础课程代码: EE303面向专业: 电气工程学院(系): 电气工程系实验室: 电气工程与自动化代号: 030102010年4月27 日一、实验目的：1．掌握Buck—Boost变换器的工作原理、特点与电路组成。

2．熟悉Buck—Boost变换器连续与不连续工作模式的工作波形图。

3．掌握Buck—Boost变换器的调试方法。

二、实验内容：1．连接实验线路，构成一个实用的Buck—Boost变换器。

2．调节占空比，测出电感电流i L处于连续与不连续临界状态时的占空比D，并与理论值相比较。

3．将电感L增大一倍，测出i L处于连续与不连续临界状态时的占空比D，并与理论值相比较。

4．测出连续与不连续工作状态时的V be、V ce、V D、V L、i L、i C、i D等波形。

5．测出直流电压增益M=V O/V S与占空比D的函数关系。

6．测试输入、输出滤波环节分别对输入电流i S与输出电流i O影响。

三、实验主要仪器设备：1．MCL-08直流斩波及开关电源实验挂箱2．万用表3．双踪示波器五、实验有关原理及原始计算数据，所应用的公式：直流斩波器是利用功率组件对固定电压之电源做适当之切割以达成负载端电压改变之目的。

若其输出电压较输入之电源电压低，则称为降压式(Buck )直流斩波器，若其输出电压较输入之电源电压高，则称为升压式(Boost) 直流斩波器。

最常见的改变方式为1.周期T固定，导通时间Ton改变，称脉波宽度调变(Pulse-width Modulation PWM)。

2.导通时间Ton固定，周期T改变，称频率调变(Frequency Modulation FM)。

3.周期T及导通时间Ton 同时改变，即波宽调变及频率调变混合使用。

在实际应用中，因直流斩波器常需在负载端接上滤波电感及滤波电容，若频率改变过大对电感及电容影响大，因此多数采用脉波宽度调变。

XXX学院实验报告学院：专业：班级：成绩：姓名：学号：组别：组员：实验地点：实验日期：指导教师签名：验（序号）项目名称：直流斩波电路的性能研究（六种典型线路）实验五直流斩波电路的性能研究（六种典型线路）一、实验目的(1)熟悉直流斩波电路的工作原理。

(2)熟悉各种直流斩波电路的组成及其工作特点。

(3)了解PWM 控制与驱动电路的原理及其常用的集成芯片。

二、实验所需挂件及附件三、实验线路及原理1、主电路①、降压斩波电路(Buck Chopper)降压斩波电路(Buck Chopper)的原理图及工作波形如图4-12 所示。

图中V 为全控型器件，选用IGBT。

D 为续流二极管。

由图4-12b 中V 的栅极电压波形U GE 可知，当V 处于通态时，电源U i 向负载供电，U D=U i。

当V 处于断态时，负载电流经二极管D 续流，电压U D 近似为零，至一个周期T 结束，再驱动V 导通，重复上一周期的过程。

负载电压的平均值为：式中t on 为V 处于通态的时间，t off 为V 处于断态的时间，T 为开关周期，α为导通占空比，简称占空比或导通比(α=t on/T)。

由此可知，输出到负载的电压平均值U O 最大为U i，若减小占空比α，则U O 随之减小，由于输出电压低于输入电压，故称该电路为降压斩波电路。

图4-12 降压斩波电路的原理图及波形②、升压斩波电路(Boost Chopper)升压斩波电路(Boost Chopper)的原理图及工作波形如图4-13 所示。

电路也使用一个全控型器件V。

由图4-13b 中V 的栅极电压波形U GE 可知，当V 处于通态时，电源U i 向电感L1 充电，充电电流基本恒定为I1,同时电容C1 上的电压向负载供电，因C1 值很大，基本保持输出电压U O 为恒值。

设V 处于通态的时间为t on，此阶段电感L1 上积蓄的能量为U i I1t on。

当V 处于断态时U i和L1 共同向电容C1 充电，并向负载提供能量。

实验五：直流斩波电路实验报告摘要：本实验通过搭建直流斩波电路，探究斩波电路的工作原理和特性。

实验过程中分别采用了负载电阻和电感作为负载，测量了负载电压和负载电流的波形，并对实验结果进行了分析和总结。

一、实验目的：1. 熟悉直流斩波电路的基本原理和组成；2. 探究负载对直流斩波电路性能的影响；3. 学习使用示波器测量电路中的电压和电流波形。

二、实验仪器与材料：1. 电压信号发生器2. 直流电源3. 电阻4. 电感5. 整流二极管6. 电容7. 示波器8. 万用表9. 连接线三、实验原理：直流斩波电路是一种可以将直流电信号转换为脉冲电信号的电路。

其基本原理是利用一个开关元件（如开关管）对直流信号进行开关控制，通过对开关的开关和关断，可以产生近似方波的脉冲信号。

斩波电路一般由直流电源、开关元件、负载电阻、滤波电路等组成。

四、实验内容：1. 搭建直流斩波电路；2. 分别设置负载电阻和电感作为负载；3. 设置电压信号发生器输出直流信号；4. 调节直流电源的输出电压，观察负载电压和负载电流的波形；5. 利用示波器测量并记录负载电压和负载电流的波形；6. 分析实验结果，总结实验现象和规律。

五、实验步骤：1. 将直流电源和电容连接成充电电路，电容两端接地；2. 将电容两端接入斩波电路，与负载电阻或电感串联；3. 将电容两端连接到示波器，观察负载电压的波形；4. 将负载电阻或电感两端接入示波器，观察负载电流的波形；5. 调节电压信号发生器输出直流信号，设置合适的频率和幅度。

六、实验结果与分析：在负载电阻为负载时，通过示波器观察到负载电压为一周期的方波信号，频率与信号发生器设置的频率相同，幅度由直流电源的输出电压决定。

过渡过程中存在电阻的上升和下降，但变化很快并趋于平稳。

在电感为负载时，观察到负载电压和电流呈现一周期的正弦波信号。

电感的存在使得电流与电压之间存在相位差，并且电感会给斩波电路引入一个时间常数，导致波形的变化较为平缓。

实验五直流斩波电路实验报告一、实验目的1、熟悉直流斩波电路的工作原理。

2、掌握直流斩波电路的基本组成和结构。

3、学会使用实验设备对直流斩波电路进行测试和分析。

4、深入理解斩波电路中占空比与输出电压之间的关系。

二、实验设备1、直流电源2、示波器3、信号发生器4、电阻、电容、电感等电子元件5、数字万用表三、实验原理直流斩波电路是将直流电源电压斩成一系列脉冲电压，通过改变脉冲的宽度或频率来控制输出电压的平均值。

常见的直流斩波电路有降压斩波电路（Buck 电路）、升压斩波电路（Boost 电路）和升降压斩波电路（BuckBoost 电路）等。

以降压斩波电路为例，其工作原理如下：当开关管导通时，电源向负载供电，电感储存能量；当开关管截止时，电感释放能量，二极管续流，维持负载电流连续。

通过调节开关管的导通时间与周期的比值（即占空比 D），可以改变输出电压的平均值。

输出电压的平均值＄U_{o}＄与输入电压＄U_{in}＄的关系为：＄U_{o} ＝ D ＼times U_{in}＄，其中 D 为占空比。

四、实验步骤1、按照实验电路图连接好电路，仔细检查电路连接是否正确，确保无误。

2、调节直流电源，使其输出一个合适的电压值，作为输入电压。

3、设置信号发生器，产生合适的控制信号，控制开关管的导通与截止。

4、用示波器观察输入电压和输出电压的波形，测量并记录其幅值、频率和占空比。

5、改变占空比，重复步骤 4，记录不同占空比下的输出电压值。

6、对升压斩波电路和升降压斩波电路进行同样的实验操作。

五、实验数据记录与分析｜占空比 D ｜输入电压＄U_{in}＄（V）｜输出电压＄U_{o}＄（V）｜理论计算值＄U_{o}＄（V）｜误差｜｜｜｜｜｜｜｜ 02 ｜ 10 ｜ 20 ｜ 20 ｜ 0% ｜｜ 04 ｜ 10 ｜ 40 ｜ 40 ｜ 0% ｜｜ 06 ｜ 10 ｜ 60 ｜ 60 ｜ 0% ｜｜ 08 ｜ 10 ｜ 80 ｜ 80 ｜ 0% ｜从实验数据可以看出，实际测量值与理论计算值基本相符，误差在可接受范围内。

实验五直流斩波电路实验报告一. 实验目的本实验旨在通过搭建直流斩波电路，探究斩波电路的工作原理以及其对直流信号的作用，并通过实验数据对斩波电路进行分析和验证。

二. 实验简介直流斩波电路是一种用于将直流信号转换为脉冲信号的电路，其主要由一个开关和电容组成。

通过开关的合闸和断开，可以使电容充电和放电，从而实现对直流信号的斩波。

在本次实验中，我们将搭建一个简单的直流斩波电路，并通过观测电路的电压波形来分析斩波效果。

三. 实验器材1. 直流电源2. 变阻器3. 电容4. 开关5. 示波器6. 万用表四. 实验步骤1. 按照实验电路图搭建直流斩波电路，其中电源正极接入电容的正极，电源负极接入开关的一端，电容的负极经过开关的另一端接地。

2. 打开直流电源，调节电压至适宜的实验范围。

3. 调节变阻器的电阻，观察电路中电压的变化。

4. 使用示波器连接电容两端，观察电压的波形。

5. 调节开关的合闸和断开时间，观察斩波效果的变化。

6. 使用万用表测量电路中的电压和电流数据，记录实验结果。

五. 实验结果与分析在进行实验过程中，我们观察到随着电容充电和放电的时刻变化，电压波形产生了斩波的现象。

斩波电路能够将直流信号转换为包含脉冲的信号，其中脉冲的频率和幅值取决于充放电时间和电容的数值。

通过调节开关的合闸和断开时间，我们可以改变电路中的斩波效果。

实验中，我们使用示波器观察到了不同的电压波形，以及随着合闸和断开时间的变化而产生的不同效果。

当合闸和断开时间较短时，电路中的脉冲频率较高，脉冲幅值较小。

而当合闸和断开时间较长时，脉冲频率较低，脉冲幅值较大。

通过万用表测量的数据，我们可以进一步分析电路中的电压和电流变化。

随着合闸时间的增加，电容充电时间增加，电压上升较慢；随着断开时间的增加，电容放电时间增加，电压下降较慢。

同时，电路中的电流也随着充放电时间的变化而变化，电流呈现出充电和放电的周期性变化。

六. 实验总结本次实验通过搭建直流斩波电路，探究了斩波电路的工作原理和对直流信号的作用。

直流斩波电路实验报告直流斩波电路实验报告引言：直流斩波电路是电力电子学中的重要实验之一。

通过该实验，我们可以深入了解斩波电路的原理和工作方式，以及其在电力转换中的应用。

本实验旨在通过搭建和测试直流斩波电路，验证其性能和有效性。

一、实验目的本实验的主要目的是搭建直流斩波电路，并通过实验测试来验证其性能和有效性。

具体而言，我们将实现以下目标：1. 理解直流斩波电路的原理和工作方式；2. 掌握搭建直流斩波电路的方法和步骤；3. 测试直流斩波电路的输出波形，分析其性能和有效性。

二、实验原理直流斩波电路是一种将直流电压转换为交流电压的电路。

其基本原理是利用开关器件（如晶闸管、IGBT等）控制直流电源的导通和截断，从而改变电路中的电流路径，实现对直流电压的切割和转换。

直流斩波电路通常由三个主要部分组成：1. 输入滤波电路：用于滤除直流电源中的纹波和杂散信号，保证直流电压的稳定性；2. 斩波开关电路：由开关器件和控制电路组成，用于控制直流电源的导通和截断；3. 输出滤波电路：用于滤除斩波开关引起的高频脉冲信号，使输出电压变为平滑的交流电压。

三、实验步骤1. 搭建直流斩波电路：按照实验指导书提供的电路图和元器件清单，依次连接电路中的各个元器件和开关器件。

确保连接正确无误。

2. 调整控制电路参数：根据实验要求，调整控制电路中的参数，如频率、占空比等。

确保电路能够正常工作。

3. 测试输出波形：将示波器连接到输出端口，调整示波器的设置，观察并记录输出波形。

分析波形的频率、幅值和形状，评估直流斩波电路的性能和有效性。

4. 分析实验结果：根据实验数据和观察结果，对直流斩波电路的性能和有效性进行分析和总结。

比较实验结果与理论预期的差异，并提出可能的原因和改进方法。

四、实验结果与分析经过实验测试，我们得到了直流斩波电路的输出波形。

通过观察和分析波形，我们可以得出以下结论：1. 输出波形呈现出周期性的正弦波形，表明直流斩波电路能够将直流电压有效地转换为交流电压。

实验名称：直流斩波电路实验实验日期：2021年X月X日实验地点：实验室实验目的：1. 理解直流斩波电路的工作原理及组成；2. 掌握直流斩波电路的基本性能参数；3. 分析直流斩波电路在不同负载下的性能变化。

实验仪器：1. 直流斩波电路实验装置；2. 数字示波器；3. 数字万用表；4. 电源及负载。

实验原理：直流斩波电路是一种将直流电压转换为可调直流电压的电力电子电路。

它主要由斩波器、滤波器和控制器等部分组成。

斩波器是直流斩波电路的核心部分，其主要作用是将输入的直流电压斩成脉冲电压，再通过滤波器滤去脉冲电压中的高频谐波，得到稳定的输出电压。

实验步骤：1. 连接实验装置，确保各部分连接正确；2. 打开电源，调整输入电压，观察斩波器输出波形；3. 使用示波器观察斩波器输出波形，分析斩波器开关频率、占空比等参数；4. 调整负载，观察输出电压变化，分析负载对斩波电路性能的影响；5. 记录实验数据，进行数据分析。

实验结果与分析：1. 斩波器输出波形通过观察斩波器输出波形，可以看出斩波器开关频率和占空比对输出波形有重要影响。

当开关频率较高时，输出波形较为平滑；当占空比较大时，输出电压较高。

2. 负载对斩波电路性能的影响当负载增大时，输出电压降低，电流增大。

这是由于负载电流的增加导致斩波器开关频率和占空比发生变化，进而影响输出电压。

3. 实验数据分析通过对实验数据的分析，可以得出以下结论：（1）斩波器开关频率对输出波形有重要影响，频率越高，输出波形越平滑；（2）占空比对输出电压有直接影响，占空比越大，输出电压越高；（3）负载对斩波电路性能有较大影响，负载增大时，输出电压降低，电流增大。

实验结论：通过本次实验，我们了解了直流斩波电路的工作原理及组成，掌握了直流斩波电路的基本性能参数，分析了负载对斩波电路性能的影响。

实验结果表明，斩波器开关频率、占空比和负载对斩波电路性能有显著影响。

注意事项：1. 实验过程中，注意安全，确保电源及负载连接正确；2. 观察波形时，注意调整示波器参数，确保波形清晰；3. 实验数据记录准确，便于后续分析。
