影院暖通空调系统设计与案例分析 经典

某大剧院暖通空调设计【摘要】介绍了某大剧院工程空调通风系统方案。

重点介绍了剧场内观众厅、舞台、入口大厅、影厅等主要功能用房的通风、空调、排烟的设计，同时做好消声与隔振处理。

【关键词】大剧院；空调设计；通风设计；消防设计1 项目概况大剧院地上5层、地下3层，建筑高度38.85米，地上总建筑面积16710平方米，地下总建筑面积15260平方米。

大剧院共分为剧院部分与影院部分，其中剧院观众设计人数为1148人。

影院分为7个小影厅及1个IMAX影厅。

2 空调系统概况大剧院经计算空调冷负荷为1510kW，热负荷为760kw，设计采用两台额定制冷量为772kw风冷螺杆式机组，机组位于三层屋面，夏季冷冻水供回水温度为7 ℃/12℃，冬季热水供回水温度为45 ℃/40℃；影院经计算空调冷负荷为793kW，热负荷为436kw，设计采用两台额定制冷量为417kw风冷螺杆式机组，机组位于三层屋面，夏季冷冻水供回水温度为7 ℃/12℃，冬季热水供回水温度为45 ℃/40℃。

空调水系统一次泵变流量系统，主机定流量，末端变流量。

水管采用两管制异程式系统，末端空调箱回水管上设置电动调节阀；空调水系统定压采用气压罐定压方式。

3 空调风系统剧院大厅、观众区、主舞台、侧舞台、后舞台、演员通道等均采用全空气系统：（1）剧院大厅采用两台风量25000卧式空调机组，一台沿剧院大厅玻璃幕墙地百叶送风，一台沿池座休息厅及楼座休息厅内侧弧形百叶顶送风，空调回风采用休息厅下回风方式。

（2）观众区池座及楼座均采用座椅送风，观众区池座采用两台20000风量卧式空调机组送入土建静压腔内，观众区楼座采用两台10000风量卧式空调机组送入金属静压腔内，通过可调式座椅送风口送入观众区，空调回风口设置在池座高台阶及楼座耳光区域，最大限度降低风口对装修的影响。

（3）主舞台采用布置在一层天桥下的两端喷口侧送，主舞台下部回风方式，风口可按演出需求调节角度及风量。

（4）侧舞台采用距地300mm的细百叶下送风，顶部回风方式；下送风不仅可以降低冬夏季空调的使用负荷、而且解决大空间冬夏季气流组织较难控制的问题。

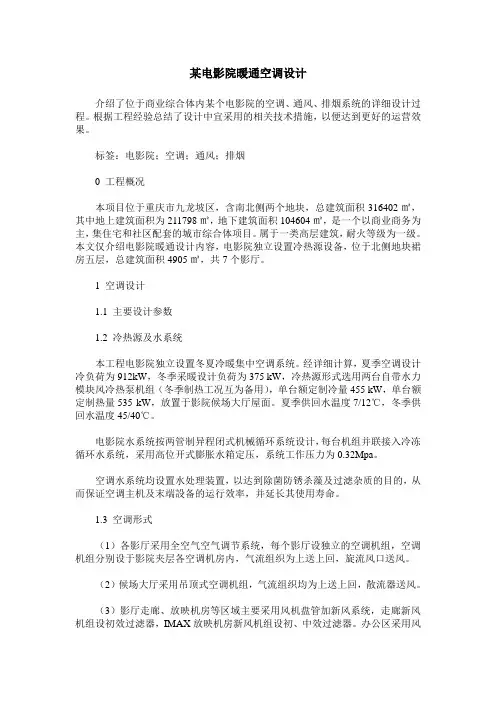

某电影院暖通空调设计介绍了位于商业综合体内某个电影院的空调、通风、排烟系统的详细设计过程。

根据工程经验总结了设计中宜采用的相关技术措施，以便达到更好的运营效果。

标签：电影院；空调；通风；排烟0 工程概况本项目位于重庆市九龙坡区，含南北侧两个地块，总建筑面积316402㎡，其中地上建筑面积为211798㎡，地下建筑面积104604㎡，是一个以商业商务为主，集住宅和社区配套的城市综合体项目。

属于一类高层建筑，耐火等级为一级。

本文仅介绍电影院暖通设计内容，电影院独立设置冷热源设备，位于北侧地块裙房五层，总建筑面积4905㎡，共7个影厅。

1 空调设计1.1 主要设计参数1.2 冷热源及水系统本工程电影院独立设置冬夏冷暖集中空调系统。

经详细计算，夏季空调设计冷负荷为912kW，冬季采暖设计负荷为375 kW，冷热源形式选用两台自带水力模块风冷热泵机组（冬季制热工况互为备用），单台额定制冷量455 kW，单台额定制热量535 kW，放置于影院候场大厅屋面。

夏季供回水温度7/12℃，冬季供回水温度45/40℃。

电影院水系统按两管制异程闭式机械循环系统设计，每台机组并联接入冷冻循环水系统，采用高位开式膨胀水箱定压，系统工作压力为0.32Mpa。

空调水系统均设置水处理装置，以达到除菌防锈杀藻及过滤杂质的目的，从而保证空调主机及末端設备的运行效率，并延长其使用寿命。

1.3 空调形式（1）各影厅采用全空气空气调节系统，每个影厅设独立的空调机组，空调机组分别设于影院夹层各空调机房内，气流组织为上送上回，旋流风口送风。

（2）候场大厅采用吊顶式空调机组，气流组织均为上送上回，散流器送风。

（3）影厅走廊、放映机房等区域主要采用风机盘管加新风系统，走廊新风机组设初效过滤器，IMAX放映机房新风机组设初、中效过滤器。

办公区采用风机盘管加新风系统。

（4）卫生间、库房、垃圾间、眼镜间等房间设置风机盘管。

2 通风排烟设计2.1 通风设计（1）电影院1～7号影厅均独立设置双风机机械通风系统，空调季排风机按空调新风量的85%选型，过渡季节排风机按过渡季节全新风量的85%选型，风机均设置于所在影厅屋面。

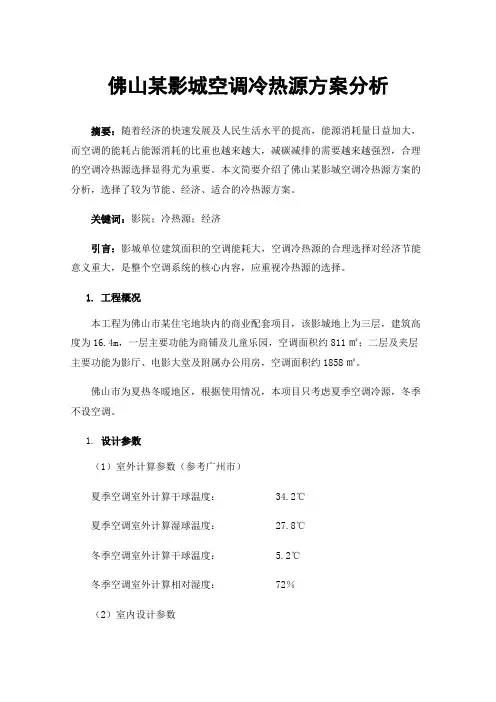

佛山某影城空调冷热源方案分析摘要：随着经济的快速发展及人民生活水平的提高，能源消耗量日益加大，而空调的能耗占能源消耗的比重也越来越大，减碳减排的需要越来越强烈，合理的空调冷热源选择显得尤为重要。

本文简要介绍了佛山某影城空调冷热源方案的分析，选择了较为节能、经济、适合的冷热源方案。

关键词：影院；冷热源；经济引言：影城单位建筑面积的空调能耗大，空调冷热源的合理选择对经济节能意义重大，是整个空调系统的核心内容，应重视冷热源的选择。

1.工程概况本工程为佛山市某住宅地块内的商业配套项目，该影城地上为三层，建筑高度为16.4m，一层主要功能为商铺及儿童乐园，空调面积约811㎡；二层及夹层主要功能为影厅、电影大堂及附属办公用房，空调面积约1858㎡。

佛山市为夏热冬暖地区，根据使用情况，本项目只考虑夏季空调冷源，冬季不设空调。

1.设计参数（1）室外计算参数（参考广州市）夏季空调室外计算干球温度：34.2℃夏季空调室外计算湿球温度：27.8℃冬季空调室外计算干球温度： 5.2℃冬季空调室外计算相对湿度： 72％（2）室内设计参数夏季：温度25(℃)湿度≤60％冬季：温度18(℃)新风量:30 m³/h.人1.空调冷负荷首层沿街商铺均采用分体空调，空调室外机位于商铺入口广告位上方。

首层儿童乐园考虑独立设置冷源，空调面积约为811㎡，夏季空调计算总冷负荷为166kW（47RT），单位面积冷指标为205W/㎡。

二层及夹层影厅、电影大堂及附属办公用房等考虑独立设置冷源，空调面积为1858㎡，夏季空调计算总冷负荷为409kW（116RT），单位面积冷指标为220W/㎡。

1.空调冷热源选型（1）根据广东佛山地区能源现状和该单体的特点，分区域设置不同形式的空调系统。

1）首层外区商铺拟采用分体空调。

2）影城二层夹层放映机房拟采用分体空调，选型根据设备发热量确定。

3）一层儿童乐园与二层及夹层影城分别设置独立的集中中央空调系统。

汇报人：日期:contents •项目介绍•暖通空调方案设计•暖通空调方案节能措施•暖通空调方案实施及效果•经济及环境效益评估•结论与展望目录01项目介绍项目背景随着能源紧缺和环境污染问题的日益严重，节能减排已经成为国家大剧院建设的重要考虑因素。

项目重要性0102项目范围02暖通空调方案设计冷暖空调系统设计通风系统设计针对不同功能区域，设计合理的送排风口位置和数量，确保空气流通顺畅。

采用变风量控制系统，根据室内外空气参数变化调整送排风量，保持室内空气质量。

根据不同区域的功能需求，配置相应的水力平衡装置，确保各区域温度均匀分布。

设置膨胀水箱和补水装置，用于稳定水压和补充系统损失的水量。

采用两管制水系统，即冷热水共用一套管网，通过阀门切换实现冷暖调节。

空调水系统设计03暖通空调方案节能措施设备能效设备型号设备布局合理选择设备能源回收技术冷凝水回收废热回收能量梯级利用智能控制系统自动化控制01节能模式02能耗监测0304暖通空调方案实施及效果03施工标准01方案设计02施工流程施工方案建立严格的质量管理体系，对施工过程中的材料、设备、工艺等进行全面质量控制，确保暖通空调系统的性能和质量。

施工进度及质量控制质量控制进度控制1 2 3节能效果环境影响社会效益实施效果分析05经济及环境效益评估设备购置费根据设计方案，计算暖通空调设备的购置费用，包括主机、辅机、管材、安装等费用。

施工费用根据工程量及施工条件，估算暖通空调工程的施工费用，包括人工费、材料费、机械费等。

其他费用考虑设计费、监理费、检测费等其他相关费用。

投资成本分析能耗分析运行费用估算能耗及运行费用分析环境影响评价对暖通空调系统的运行过程中产生的废气、废水、噪声等污染物进行评估，分析其对周边环境的影响。

应对措施针对可能的环境影响，提出相应的治理措施，如废气处理、降噪措施等，以减少对环境的影响。

环境影响评价及应对措施06结论与展望项目总结与评价优秀的暖通空调设计良好的社会效益技术创新随着科技的不断进步和技术的不断创新，暖通空调系统将朝着更加高效、节能、环保的方向发展。

影剧院暖通施工方案1. 背景影剧院作为大型文化娱乐场所，在保证观众观影舒适度的同时，其暖通系统的设计和施工显得尤为重要。

本文将探讨影剧院暖通施工方案的关键要点，以确保影剧院的空气质量和舒适度能够达到最佳水平。

2. 设计理念在影剧院的暖通设计中，首要考虑观众的舒适感受。

系统应该能够提供充足的新鲜空气，并确保室内温度和湿度的舒适度。

此外，系统还应具备高效节能的特点，以降低运行成本并减少对环境的影响。

3. 空调系统设计在影剧院暖通系统中，空调系统是至关重要的一部分。

为了实现空气循环和净化，应采用高效的空调设备，并合理设置送风口与回风口的位置。

同时，考虑到大型场所的面积较大，建议采用分区控制的方式，以实现对不同区域的温度和湿度进行精细调节。

4. 通风系统设计通风系统是保证室内空气质量的重要手段。

为了确保空气的流通和排放，应合理设置新风口和排风口，并采用高效过滤设备来净化空气。

此外，通风系统还需要考虑到烟雾排放和应急情况下的人员疏散，因此应具备有应急通风和排烟的设计方案。

5. 供暖系统设计在寒冷季节，影剧院的供暖系统至关重要。

建议采用集中供暖的方式，通过锅炉或地源热泵等设备为整个建筑提供供暖。

为了保证各个区域的供热均衡，应设计合理的供暖布局，并采用智能控制系统进行温度调节。

6. 施工方案在实际施工过程中，需要严格按照设计方案进行操作，并确保施工质量。

对于管道的安装，应采用无缝连接，并确保管道布局合理，便于后期维护。

对于设备的安装，应遵循相关安全规范，并进行设备调试和检验，以确保系统正常运行。

7. 结论影剧院暖通施工方案的设计与施工对于保障观众的舒适体验至关重要。

通过合理的设计理念和系统配置，以及严格的施工流程，可以确保影剧院的暖通系统能够达到高效、节能、安全的运行水平，为观众提供更好的观影体验。

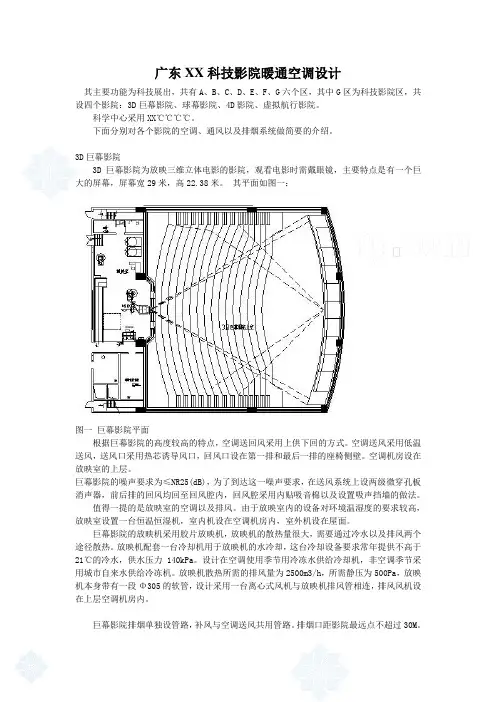

广东XX科技影院暖通空调设计其主要功能为科技展出，共有A、B、C、D、E、F、G六个区，其中G区为科技影院区，共设四个影院：3D巨幕影院、球幕影院、4D影院、虚拟航行影院。

科学中心采用XX℃℃℃℃。

下面分别对各个影院的空调、通风以及排烟系统做简要的介绍。

3D巨幕影院3D巨幕影院为放映三维立体电影的影院，观看电影时需戴眼镜，主要特点是有一个巨大的屏幕，屏幕宽29米，高22.38米。

其平面如图一：图一巨幕影院平面根据巨幕影院的高度较高的特点，空调送回风采用上供下回的方式。

空调送风采用低温送风，送风口采用热芯诱导风口，回风口设在第一排和最后一排的座椅侧壁。

空调机房设在放映室的上层。

巨幕影院的噪声要求为≤NR25(dB)，为了到达这一噪声要求，在送风系统上设两级微穿孔板消声器，前后排的回风均回至回风腔内，回风腔采用内贴吸音棉以及设置吸声挡墙的做法。

值得一提的是放映室的空调以及排风。

由于放映室内的设备对环境温湿度的要求较高，放映室设置一台恒温恒湿机，室内机设在空调机房内，室外机设在屋面。

巨幕影院的放映机采用胶片放映机，放映机的散热量很大，需要通过冷水以及排风两个途径散热。

放映机配套一台冷却机用于放映机的水冷却，这台冷却设备要求常年提供不高于21℃的冷水，供水压力140kPa。

设计在空调使用季节用冷冻水供给冷却机，非空调季节采用城市自来水供给冷冻机。

放映机散热所需的排风量为2500m3/h，所需静压为500Pa，放映机本身带有一段Φ305的软管，设计采用一台离心式风机与放映机排风管相连，排风风机设在上层空调机房内。

巨幕影院排烟单独设管路，补风与空调送风共用管路。

排烟口距影院最远点不超过30M。

排烟风机与补风风机设在上层空调机房内。

2 球幕影院球幕影院的幕为一半圆球形，罩在观众区的上方。

其剖面如下图。

图2 球幕影院剖面球幕影院设备供给方要求的空调系统做法为送风管设在幕后，在送风管上直接开风口，空调送风通过幕送入整个剧场，在每排座椅的侧壁设回风口，整个剧场气流的均匀性通过回风口来保证。

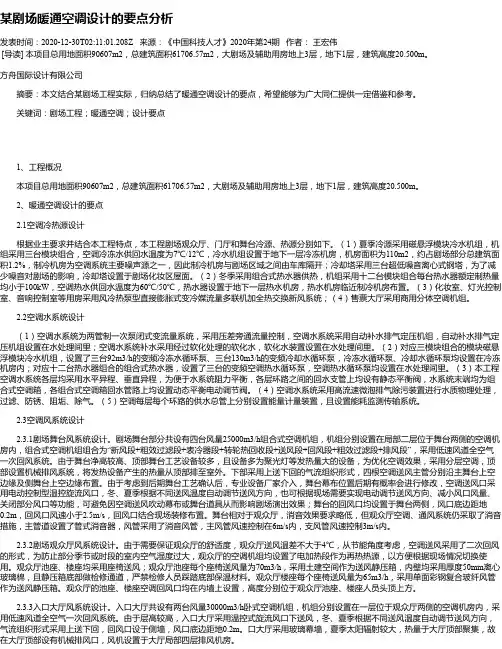

某剧场暖通空调设计的要点分析发表时间：2020-12-30T02:11:01.208Z 来源：《中国科技人才》2020年第24期作者：王宏伟[导读] 本项目总用地面积90607m2，总建筑面积61706.57m2，大剧场及辅助用房地上3层，地下1层，建筑高度20.500m。

方舟国际设计有限公司摘要：本文结合某剧场工程实际，归纳总结了暖通空调设计的要点，希望能够为广大同仁提供一定借鉴和参考。

关键词：剧场工程；暖通空调；设计要点1、工程概况本项目总用地面积90607m2，总建筑面积61706.57m2，大剧场及辅助用房地上3层，地下1层，建筑高度20.500m。

2、暖通空调设计的要点2.1空调冷热源设计根据业主要求并结合本工程特点，本工程剧场观众厅、门厅和舞台冷源、热源分别如下。

（1）夏季冷源采用磁悬浮模块冷水机组，机组采用三台模块组合，空调冷冻水供回水温度为7℃/12℃，冷水机组设置于地下一层冷冻机房，机房面积为110m2，约占剧场部分总建筑面积1.2%，制冷机房为空调系统主要噪声源之一，因此制冷机房与剧场区域之间由车库隔开；冷却塔采用三台超低噪音离心式钢塔，为了减少噪音对剧场的影响，冷却塔设置于剧场化妆区屋面。

（2）冬季采用组合式热水器供热，机组采用十二台模块组合每台热水器额定制热量均小于100kW，空调热水供回水温度为60℃/50℃，热水器设置于地下一层热水机房，热水机房临近制冷机房布置。

（3）化妆室、灯光控制室、音响控制室等用房采用风冷热泵型直接膨胀式变冷媒流量多联机加全热交换新风系统；（4）售票大厅采用商用分体空调机组。

2.2空调水系统设计（1）空调水系统为两管制一次泵闭式变流量系统，采用压差旁通流量控制，空调水系统采用自动补水排气定压机组，自动补水排气定压机组设置在水处理间里；空调水系统补水采用经过软化处理的软化水，软化水装置设置在水处理间里。

（2）对应三模块组合的模块磁悬浮模块冷水机组，设置了三台92m3/h的变频冷冻水循环泵、三台130m3/h的变频冷却水循环泵，冷冻水循环泵、冷却水循环泵均设置在冷冻机房内；对应十二台热水器组合的组合式热水器，设置了三台的变频空调热水循环泵，空调热水循环泵均设置在水处理间里。

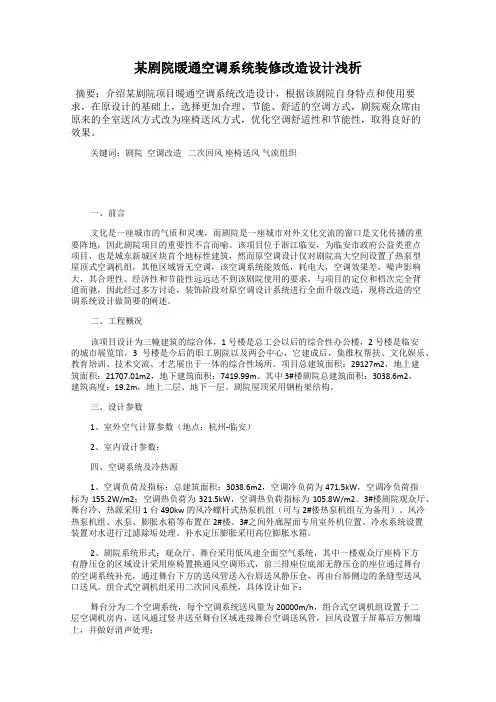

某剧院暖通空调系统装修改造设计浅析摘要：介绍某剧院项目暖通空调系统改造设计，根据该剧院自身特点和使用要求，在原设计的基础上，选择更加合理、节能、舒适的空调方式，剧院观众席由原来的全室送风方式改为座椅送风方式，优化空调舒适性和节能性，取得良好的效果。

关键词：剧院空调改造二次回风座椅送风气流组织一、前言文化是一座城市的气质和灵魂，而剧院是一座城市对外文化交流的窗口是文化传播的重要阵地，因此剧院项目的重要性不言而喻。

该项目位于浙江临安，为临安市政府公益类重点项目，也是城东新城区块首个地标性建筑，然而原空调设计仅对剧院高大空间设置了热泵型屋顶式空调机组，其他区域皆无空调，该空调系统能效低，耗电大，空调效果差，噪声影响大，其合理性、经济性和节能性远远达不到该剧院使用的要求，与项目的定位和档次完全背道而驰，因此经过多方讨论，装饰阶段对原空调设计系统进行全面升级改造，现将改造的空调系统设计做简要的阐述。

二、工程概况该项目设计为三幢建筑的综合体，1号楼是总工会以后的综合性办公楼，2号楼是临安的城市展览馆，3号楼是今后的职工剧院以及两会中心，它建成后，集维权帮扶、文化娱乐、教育培训、技术交流、才艺展出于一体的综合性场所。

项目总建筑面积：29127m2，地上建筑面积：21707.01m2，地下建筑面积：7419.99m。

其中3#楼剧院总建筑面积：3038.6m2，建筑高度：19.2m，地上二层、地下一层。

剧院屋顶采用钢桁架结构。

三、设计参数1、室外空气计算参数（地点：杭州-临安）2、室内设计参数：四、空调系统及冷热源1、空调负荷及指标：总建筑面积：3038.6m2，空调冷负荷为471.5kW，空调冷负荷指标为155.2W/m2；空调热负荷为321.5kW，空调热负荷指标为105.8W/m2。

3#楼剧院观众厅、舞台冷、热源采用1台490kw的风冷螺杆式热泵机组（可与2#楼热泵机组互为备用）。

风冷热泵机组、水泵、膨胀水箱等布置在2#楼、3#之间外廊屋面专用室外机位置。

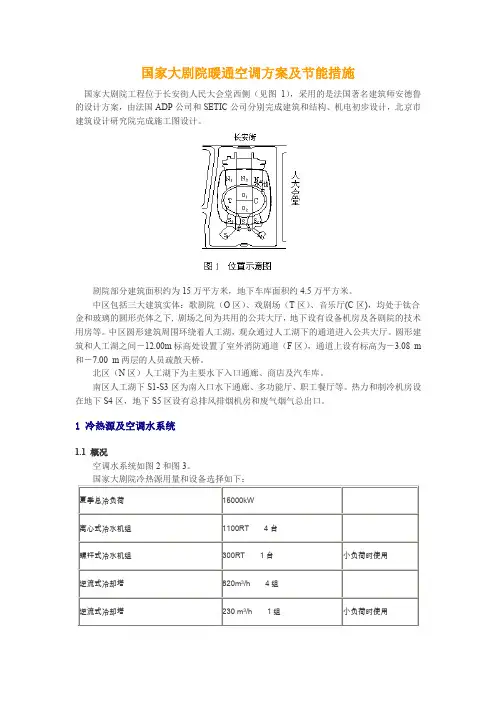

国家大剧院暖通空调方案及节能措施国家大剧院工程位于长安街人民大会堂西侧（见图1），采用的是法国著名建筑师安德鲁的设计方案，由法国ADP公司和SETIC公司分别完成建筑和结构、机电初步设计，北京市建筑设计研究院完成施工图设计。

剧院部分建筑面积约为15万平方米，地下车库面积约4.5万平方米。

中区包括三大建筑实体：歌剧院（O区）、戏剧场（T区）、音乐厅(C区)，均处于钛合金和玻璃的圆形壳体之下, 剧场之间为共用的公共大厅，地下设有设备机房及各剧院的技术用房等。

中区圆形建筑周围环绕着人工湖，观众通过人工湖下的通道进入公共大厅。

圆形建筑和人工湖之间－12.00m标高处设置了室外消防通道（F区），通道上设有标高为－3.08 m 和－7.00 m两层的人员疏散天桥。

北区（N区）人工湖下为主要水下入口通廊、商店及汽车库。

南区人工湖下S1-S3区为南入口水下通廊、多功能厅、职工餐厅等。

热力和制冷机房设在地下S4区，地下S5区设有总排风排烟机房和废气烟气总出口。

1 冷热源及空调水系统1.1 概况空调水系统如图2和图3。

由于内区办公等风机盘管系统需全年供冷，冷却塔冬季使用，所以在制冷机房内设置冷却水集水箱，集中补水，以防止冬季市政水及塔底集水盘内存水冻结，室外管道采取电伴热措施。

冬季使用冷却塔制冷, 采用与冷水机组并联的板式换热器及2台冷却水循环泵（1备1用）供应冷源水，可节省制冷电能。

空调采暖冷热水为四管制系统, 变流量运行；冷热水各设3个二级泵系统，分别为风机盘管系统、空气处理机组系统、辐射地板系统。

其中风机盘管空调冷水系统全年使用，风机盘管（包括少量散热器）热水系统和热辐射地板系统冬季全天运行，以保证冬季夜间值班采暖的需要。

冷热辐射地板系统分别需要大约18/21℃冷水和45/35℃的热水，设置三通水温调节阀，使7℃冷水和60℃热水分别与各系统回水混合调节到需要的冷水和热水水温。

空调冷热水系统分别采用闭式气压罐定压，各设置补水调节水箱和2台补水泵（其中各有一台备用），补水泵受系统压力控制启停，当水系统受热膨胀后，压力高于停泵压力时，膨胀管道上的电磁阀打开，使膨胀水量回收到补水箱。

关于电影院的空调系统设计探究发表时间：2016-09-08T11:16:59.370Z 来源：《建筑建材装饰》2015年10月上作者：高小建[导读] 其中影院的建筑设计在电影院设计中非常突出。

[九源（北京）国际建筑顾问有限公司银川分公司，宁夏银川750000]摘要：电影院建筑是文化建筑类的重要组成部分，尤其是一些大中型电影院，往往成为当地的重点文化项目，对文化建设起到重要的推动作用。

其中影院的建筑设计在电影院设计中非常突出。

关键词：电影院；空调系统；设计前言本文主要介绍了影院普通空调系统整体的设计方案，主要对影院冬夏季负荷进行了详细的计算，确定了影院所用的冷热源，对影院不同区域的风系统和水系统设计合理的空调方案，最后分析计算了影院的防排烟系统。

1工程概述某4D电影院为158人座的大型影院，具有超长的跨度范围，银幕采用180°柱面环幕立体影像，屏幕处于一段圆弧上，这是与传统平板式的屏幕的差别，其中16：9的银幕高宽比更加逼真的再现科技影视空间，弧形开阔的屏幕画面充盈了观影者的视野，摆脱平面视角的束缚，使得影片中的空间与真实场景更加符合。

屏幕配合动感座椅可以产生环绕、横越、跳跃等多种运动方式，为观影者制造浓厚的科技氛围。

放映系统有两台放映机，放映时从两个角度投射出不同的影像。

2电影院空调系统设计探究2.1空调负荷计算4D电影院各功能区的设计参数：影院不仅要满足温度、湿度的要求，由于人员众多，一定的室外新鲜空气是保证室内空气品质（IAQ）的关键。

由于夏季的室外空气温度与洽值高于室内空气参数，空调系统夏季处理新风必然要消耗冷量，冬季室外的空气温度比室内气温低，而室外空气比室内空气含水量少，空调系统冬季为处理新风必然要消耗热量并要对空气进行加湿量。

规范规定电影院的最小新风量，见表2。

本影院工程为甲级影院，新风量的计算为：20×l56=3120m3/（人.h）（1）夏季新风冷负荷：Qc.o=Mo（ho—hR）式中Qc.o—夏季新风冷负荷，KW；Mo—新风量，kgli；ho—由室外干球温度与湿球温度确定的空气洽值，kJ/kg； hR－由室内干球温度与相对湿度确定的空气洽值，kJ/kg。

某剧场暖通设计案例分析发布时间：2022-07-30T08:05:08.140Z 来源：《城镇建设》2022年3月第6期作者：王野[导读] 通过介绍某剧场空调通风系统方案。

提供剧场内观众厅、舞台等主要功能用房的通风、空调、排烟的设计方案王野身份证号：******************摘要：通过介绍某剧场空调通风系统方案。

提供剧场内观众厅、舞台等主要功能用房的通风、空调、排烟的设计方案。

关键词:剧场；座椅送风；空调系统；全空气系统1.1工程概况本项目位于湖南省，场馆工程等级为1400座乙等大型剧场建筑。

总建筑面积16000㎡，其中地上建筑面积为12200㎡；地下建筑面积为3800㎡。

地上3层，地下1层，最高点高度为32.5m。

主体结构形式采用钢筋混凝土框架-剪力墙结构，屋顶采用空间钢结构。

设计使用年限50年。

1.2设计范围本专业的设计内容包括本建筑各类通风系统、防烟排烟系统、空气调节及空调供暖系统。

1.3设计计算参数1.3.1室内设计参数表1.4空调负荷及冷热源1.4.1夏季空调总冷负荷2412.64 kW，冷指标为150.8 W/ m2，其中集中冷源负担的负荷为2009.95 kW，自带冷源的独立空调（多联机）负担的冷负荷为402.69 kW；冬季空调总热负荷为909.5 kW，热指标56.9 W/ m2。

1.4.2空调系统集中冷、热源来自设置于下沉庭院的风冷热泵冷热水机组，设置2台超低噪音高效型螺杆式空气源热泵机组，单台制冷量为1085 kW，制热量为1121 kW），夏季提供供、回水温度7/12 ℃的空调冷冻水；冬季提供供、回水温度均为45/40 ℃的空调热水。

1.4.3有持续散热的电气设备间、机械设备间和有超时使用需要的管理办公用房采用独立空调系统。

室外机根据建筑实际条件情况放置。

1.5空调水系统1.5.1空调水系统为一次泵变频变流量水系统。

对应风冷热泵冷热水机组设置2台205.3m3/h的冷冻水循环泵，无备用，设置2台194.4m3/h 的热水循环泵，一用一备。

电影院通风空调设计实例分析摘要：通风空调设计对室内空气质量、人体舒适度、建筑能耗影响较大，故在设计时应基于建筑功能、建筑结构布局制定因地制宜的通风空调方案，从而确保达到经济运行与环境效益的提升。

电影院一般都是人口密集，属于公共建筑。

这类场所考虑其人口密集的特殊性，因此对其通风空调系统的设计上提出新的要求。

本文将结合实例，深入探讨电影院通风空调设计，仅供参考。

关键字：电影院；通风空调设计；暖通设计；人口密集场所前言：随着社会的发展，居民的生活水平上升，人们越来越追求高品质生活，经常会在周末选择休闲以及体现人文情怀的影院，享受观影带来的休闲娱乐以及艺术熏陶。

电影院通风空调设计需要基于建筑特点、建筑使用情况及功能需求采取相应的设计措施，进行合理的空调选型，并将节能环保理念应用其中，采取有效节能降噪措施，优化空间空调使用效果，从而促进影院整个空调系统在满足舒适度的同时达到最大化经济运行，提升综合效益。

1电影院建筑的特点第一，从电影院的使用来看，电影院的经营不是连续的，也不是全天候的。

当节假日的时候，影院内所有的观影厅可能会出现座无空席的情况，但是到了晚上，只有个别零星观影厅在运营。

第二，放映厅的负载结构特殊，四周的围护结构大部分采用的是吸声材料，具有良好的隔热性能，所以室内的负载比较小。

与此同时，放映厅通常会在电影播放的前后才会亮灯，照明负荷通常都会小于其他的公共建筑。

由于观影厅的人流密集，所以放映厅的主要负荷是人体负荷，造成的潜负荷会比较大，相反热湿比较小。

由于人员密度大，新鲜空气欠缺。

第三，从影院室内温度来看，为了方便观看，放映厅的地面通常采用逐渐上升的阶梯形式。

室内温度分布变化明显，前低后高，垂直截面上的温度梯度变化很大。

冬季时候，这种温度的变化尤为明显。

2工程实例2.1工程概况影院所在综合体为改建项目，商业部分调整，增加公寓大楼，本项目地处六安市商业核心区。

建设地块位于规划遗路东侧，统西大道南侧，天鹅巷北侧。

大型娱乐场所暖通空调系统设计方案1. 引言本文档旨在提供一份针对大型娱乐场所的暖通空调系统设计方案。

娱乐场所一般具有复杂的空间结构和多样化的活动要求，因此，一个高效、节能的暖通空调系统是至关重要的。

本设计方案将从系统设计、设备选择和控制策略等方面进行详细阐述，以实现舒适、可靠并且经济的空调环境。

2. 系统设计在设计大型娱乐场所的暖通空调系统时，需要充分考虑以下几个方面：2.1 功能需求根据娱乐场所的具体功能，如舞厅、游泳池、影院等，确定每个区域的温度、湿度以及新风量要求。

合理布置送风口和回风口的位置，确保空气流通良好、均匀。

2.2 空气质量考虑到娱乐场所通常有较多人员聚集，需要特别关注室内空气质量。

应采用高效的过滤设备和空气净化技术，确保室内空气清新、无臭味，并定期进行维护和清洁。

2.3 能源利用在设计暖通空调系统时，应选择高效节能的设备，如能源回收装置、变频空调设备等，以最大限度地减少能源消耗并降低运行成本。

3. 设备选择3.1 制冷设备针对大型娱乐场所，应选择适合的制冷设备，如冷水机组、蓄冰系统等。

根据需求量对设备进行容量选择，并考虑备用设备以确保正常运行。

3.2 送风系统为了保证室内空气流通，应选择适当的送风系统，如风管或风机盘管。

根据各区域的风量需求和空调负荷，确定送风系统的容量和布局。

3.3 控制系统在大型娱乐场所的暖通空调系统中，控制系统至关重要。

应选用先进的自动控制系统，结合温湿度传感器和风量控制装置，实现精确的温度湿度控制和风量调节。

4. 控制策略4.1 时段控制根据娱乐场所的活动时间，制定不同的空调控制策略。

在非活动时间段可采用降低温度、关闭部分设备的方式节约能源。

4.2 温湿度控制通过控制系统实时监测各个区域的温湿度变化，并根据设定的目标值进行调节，以保证舒适的室内环境。

4.3 需求控制根据场所的客流量和活动情况，智能调节送风量和新风量，确保每个区域的通风和空调负荷的平衡。

5. 总结本文档介绍了一种针对大型娱乐场所的暖通空调系统设计方案。

电影院空调设计方案一、引言电影院作为人们娱乐和放松的场所，舒适的环境对于观影体验至关重要。

而空调系统作为其中的重要组成部分，对于电影院的氛围和观众的舒适度有着至关重要的影响。

本文就电影院空调设计方案进行了探讨和分析，旨在提供一个高效、节能、舒适的设计方案。

二、需求分析1. 大型场所需求：电影院通常为大型场所，根据观众的座位数量和电影院整体面积进行计算，空调系统需要具备足够的制冷和制热能力，以确保观众在不同季节中都能享受到舒适的温度。

2. 舒适度要求：观众在电影过程中会长时间坐着，对空气品质和温度的要求较高。

空调系统应具备良好的空气过滤和净化功能，同时能够调节室内湿度和温度，以提供一个宜人的观影环境。

3. 噪音控制：电影院是一个注重声音效果的场所，因此对于空调系统的噪音控制有着较高的要求。

需要选择低噪音的空调设备，并采取适当的噪音隔离和吸音措施，以避免噪音对观影体验的影响。

4. 能源效益：电影院通常需要长时间运行，因此空调系统的能源消耗成本也是一个需要考虑的因素。

设计方案应采用高效节能的空调设备，并结合智能控制技术，以降低能源消耗。

三、设计方案1. 制冷制热系统设计针对电影院的大型场所需求，建议采用中央空调系统进行制冷制热。

该系统采用冷水机组和热水机组，通过水循环的方式将冷气或热气传输到不同的区域，以满足观众在不同时间、不同区域的舒适温度需求。

2. 空气处理系统设计为了保证空气品质和观众的舒适度，空调设计方案应包括一个有效的空气处理系统。

这包括空气过滤器、新风处理设备和湿度调节装置等。

过滤器可以有效过滤空气中的污染物和灰尘，保持室内空气清新。

新风处理设备能够引入新鲜空气，并通过预热或预冷处理，以满足观众对于新鲜空气的需求。

湿度调节装置则可以调节室内湿度，避免观众感到干燥或潮湿。

3. 噪音控制设计为了减少空调系统产生的噪音对观影的干扰，设计方案应采取一系列的噪音控制措施。

首先选择低噪音的空调设备，其次对于空调设备的安装位置和隔音措施进行合理规划。

电影院空调设计方案第1篇电影院空调设计方案一、项目背景随着我国经济的快速发展，人们生活水平的不断提高，电影院作为休闲娱乐的重要场所，其硬件设施及服务质量日益受到关注。

为了给观众提供舒适、安静的观影环境，电影院空调系统的设计至关重要。

本方案旨在为某电影院提供一套合法合规、高效节能、舒适稳定的空调设计方案。

二、设计原则1. 合法合规：严格遵守国家及地方相关法律法规、标准规范，确保空调系统的设计、施工和运行符合要求。

2. 高效节能：选用高效节能的空调设备，合理设计空调系统，降低运行成本，减少能源消耗。

3. 舒适稳定：充分考虑观众舒适性需求，保证室内空气质量，实现温度、湿度、风速的精确控制，为观众提供舒适的观影环境。

4. 安全可靠：确保空调系统运行安全，降低故障率，提高系统可靠性。

三、设计内容1. 空调系统类型根据电影院的使用特点，本次设计采用全空气空调系统。

该系统具有以下优点：（1）空气处理设备集中设置，便于管理和维护。

（2）系统响应速度快，室内温度、湿度易于控制。

（3）室内空气质量较好，有利于观众健康。

2. 空调设备选型（1）冷热源设备：选用高效节能的离心式冷水机组和电锅炉作为冷热源设备，满足夏季制冷和冬季供暖需求。

（2）空气处理设备：选用组合式空调机组，实现送风、回风、新风混合、过滤、加热、制冷等功能。

（3）末端设备：选用风机盘管和空调柜机，满足不同区域的空调需求。

3. 空调系统设计（1）送风系统：采用上送风方式，保证室内空气分布均匀，降低室内噪音。

（2）回风系统：设置回风口，回收室内空气，降低能耗。

（3）新风系统：引入室外新鲜空气，改善室内空气质量，满足人体健康需求。

（4）排风系统：设置排风设备，排出室内污浊空气，保证室内空气质量。

4. 自动控制系统设置空调自动控制系统，实现以下功能：（1）温度、湿度、风速的自动控制。

（2）设备运行状态的监测与报警。

（3）能源消耗的统计分析。

四、设计注意事项1. 合理布局空调设备，降低噪音和振动。

电影院空调设计方案随着现代科技的不断发展，电影院作为一种重要的娱乐场所，需要提供舒适的观影环境给观众。

其中，空调系统的设计是关键要素之一。

本文将提出一种电影院空调设计方案，以确保观众在观影过程中享受到宜人的温度和空气质量。

一、空调系统的选型为了满足大型电影院内部的温度需求，我们建议采用中央空调系统。

中央空调系统具有调节空气温度、湿度和流通的能力，能够快速而均匀地将室内空气进行循环调节。

另外，采用中央空调系统还能减少噪音和空调设备的占用空间，为观众提供更好的观影体验。

二、空调系统的布局针对电影院不同区域的温度需求差异，我们建议将电影院划分为观影大厅、休息厅和走廊三个区域，并对其进行不同程度的空调布局。

1. 观影大厅：观影大厅是电影院最核心的区域，也是观众停留时间最长的地方。

为了确保观众能够舒适地观影，我们建议在观影大厅的天花板和地板上设置空调出风口，以实现从上部和下部的空气循环。

同时，在座椅扶手上设置个人空调出风口，以满足观众个性化的温度需求。

2. 休息厅：休息厅是观众观影间歇休息的地方，需提供一个舒适的环境。

我们建议在休息厅的天花板上设置多个空调出风口，以保持整个区域的温度均匀，同时在墙壁上设置空调回风口，使空气循环更加畅通。

3. 走廊：走廊是观众进出观影厅的通道，需要保持适宜的温度和通风状况。

我们建议在走廊的天花板或墙壁上设置空调出风口和回风口，以确保空气的流通和温度的合适。

三、空调系统的温度控制为了满足观众对不同温度的需求，我们建议使用分区控制技术。

通过将电影院划分为多个独立的温控区域，并设置温控仪表盘，观众可以根据个人喜好在各自座位上调节温度。

这样不仅可以提供个性化的观影体验，还可以在人员密集的场所实现能源的有效利用。

四、空调系统的空气质量控制除了温度调节外，空气质量的控制也是一个重要的方面。

为了确保空气清新、无异味，我们建议在空调系统中加入多种过滤装置，如初效过滤网、中效过滤网和高效过滤网。

影院设计技术要求建筑及工艺设计要求（一）国际影城（五星级影城）建筑设计的基本条件：1、电影院（城）内观众的进、出场应顺畅，便于运营管理，应避免人流交叉和拥挤，二层以上的大、中型电影城进场应设有电梯或扶梯；观众疏散楼梯的位置数量和出口的宽度应符合消防要求，必须保证观众安全疏散。

2、观众厅的平面应符合所在柱网结构，若结构可以改动，根据设计中的具体的情况而改动；若结构不能改动，柱距不能小于 8.4 米。

3、楼面活荷载应取 3-4 k N/㎡。

4、电影院的建筑高度：设有大厅的影院内部净高度≥9.5M；设有中厅的影院内部净高度≥8M；设有小厅的影院内部净高度≥6.5M。

工艺设计的基本条件：一、工艺设计指标1、影院内大堂面积不应小于 0.5 ㎡/座。

2、洗手间距观众入口＜50m,应分层设置。

洗手间的设计；每 150 座设置一个洗手池，男厕：每 150 座设一个大便器，每 75 座设一个小便器；女厕：每 50 座设一个大便器。

并设置残疾人卫生洁具和设施。

按以上标准计算用水量。

3、最近视距不宜小于银幕宽度的 0.6 倍，不应小于银幕宽度的 0.55 倍。

最远视距不宜大于银幕宽度的 1.8 倍，不应大于银幕宽度的 2.00 倍。

4、第一排观众座椅地面离银幕下缘的距离为视点高度，视点高度不宜大于 1.5M，不应大于 1.7M。

5、第一排观众的水平视线与银幕上缘的角度称为仰视角。

最大仰视角不宜大于40°，不应大于 45°6、放映光轴的水平偏角（即水平放映角）不宜大于3°；放映光轴的垂直偏角（放映俯角）不宜大于4°，不应大于6°。

7、每段疏散通道不应大于 20M，疏散楼梯净宽≥1.4M，疏散门口 1.4M 内不应设置踏步。

二、影院观众厅体型电影厅设计的几何尺寸：观众厅的长宽比例为 1.5：1；最大面积≤700㎡。

最小面积应≥150㎡，不少于 100 座（考虑视听效果和投资成本）。

常德大剧院暖通空调设计介绍了常德大剧院暖通空调设计，包括冷热源、水系统、风系统、防排烟系统及自控系统的设计。

标签：剧院；空调设计；水系统；新风系统；防排烟系统1 概况常德大剧院位于常德市柳叶湖旅游度假区沾天湖南岸，泉水路以东，环湖路以西，万寿路以南。

总建筑面积为52180m2，地下3层，地上8层，建筑总高度50.11m。

主要由1个1600座的大剧院、1个800座的音乐厅，1个300座的多功能厅，以及排练厅、停车库、独立对外经营的餐厅，配套用房等组成，属一类多层公共建筑。

空调系统按舒适性空调标准进行设计，夏季供冷降温除湿，冬季寒冷时段供热，过渡季节视室外气候采用供冷或机械通风方式。

为使用人员提供安全、舒适、卫生的环境。

2 设计参数2.1 室外空气计算参数（广州地区）（1）夏季空气调节室外计算干球温度33.7℃（2）夏季空气调节室外计算日平均温度31.9℃（3）夏季空气调节室外计算湿球温度28.6℃（4）夏季通风室外计算温度31.9℃（5）冬季空气调节室外计算干球温度-1.3℃（6）冬季空气调节室外计算相对湿度73%（7）冬季通风室外计算温度 1.6℃（8）室外平均风速：夏季2.2m/sSSE 冬季1.9m/sNE（9）大气压力：夏季99877Pa 冬季102323Pa2.2 室内设计参数（1）空调（2）通风注：①柴油发电机房运行发电时的进、排风量及通风系统由设备供货商提供、设计及安装。

②剧院、音乐厅其他配套设备用房通风量根据工艺要求取值。

3 空调负荷及冷热源设备3.1 空调负荷（1）建筑物空调冷负荷：7113kW（2023RTUS）（2）建筑物空调热负荷：3431kW3.2 冷熱源设备（1）冷源：选用水冷离心式冷水机组3台，单机制冷量600冷吨（2110kW）。

水冷螺杆式冷水机组1台，单机制冷量，320冷吨（1192kW）。

合计总制冷量2120冷吨（7522kW）。

冷水进出水温度7℃/12℃。

制冷机房设于0.00标高层。
