2016年暖通空调专业案例上午真题及答案解析

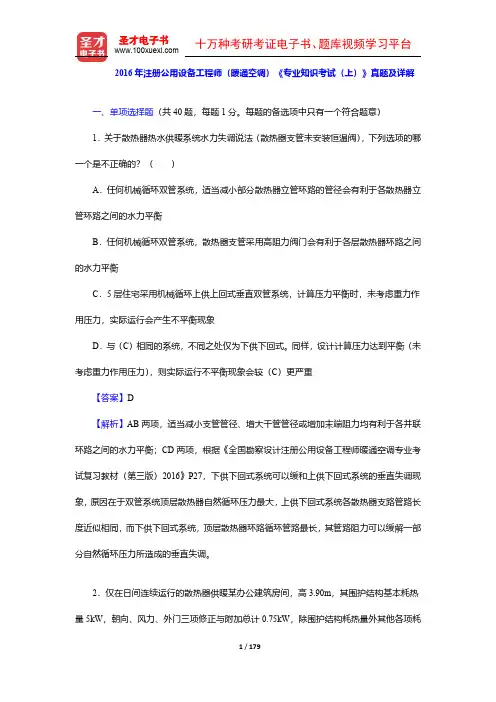

2016年注册公用设备工程师（暖通空调）《专业知识考试（上）》真题及详解一、单项选择题（共40题，每题1分。

每题的备选项中只有一个符合题意）1．关于散热器热水供暖系统水力失调说法（散热器支管未安装恒温阀），下列选项的哪一个是不正确的？（）A．任何机械循环双管系统，适当减小部分散热器立管环路的管径会有利于各散热器立管环路之间的水力平衡B．任何机械循环双管系统，散热器支管采用高阻力阀门会有利于各层散热器环路之间的水力平衡C．5层住宅采用机械循环上供上回式垂直双管系统，计算压力平衡时，未考虑重力作用压力，实际运行会产生不平衡现象D．与（C）相同的系统，不同之处仅为下供下回式。

同样，设计计算压力达到平衡（未考虑重力作用压力），则实际运行不平衡现象会较（C）更严重【答案】D【解析】AB两项，适当减小支管管径、增大干管管径或增加末端阻力均有利于各并联环路之间的水力平衡；CD两项，根据《全国勘察设计注册公用设备工程师暖通空调专业考试复习教材（第三版）2016》P27，下供下回式系统可以缓和上供下回式系统的垂直失调现象，原因在于双管系统顶层散热器自然循环压力最大，上供下回式系统各散热器支路管路长度近似相同，而下供下回式系统，顶层散热器环路循环管路最长，其管路阻力可以缓解一部分自然循环压力所造成的垂直失调。

2．仅在日间连续运行的散热器供暖某办公建筑房间，高3.90m，其围护结构基本耗热量5kW，朝向、风力、外门三项修正与附加总计0.75kW，除围护结构耗热量外其他各项耗热量总和为1.5kW ，该房间冬季供暖通风系统的热负荷值（kW ）应最接近下列何项？（）A ．8.25B ．8.40C ．8.70D ．7.25【答案】B【解析】根据《全国勘察设计注册公用设备工程师暖通空调专业考试复习教材（第三版）2016》P18或《民用建筑供暖通风与空气调节设计规范》（GB 50736—2012）第5.2.7、5.2.8条，围护结构耗热量计算公式：()()()()5412367111n w Q x x akF t t x x x x x =++-+++++⎡⎤⎣⎦∑式中，x 1为朝向修正率，x 2为风力附加率，x 3为外门附加率，x 4为高度附加率，x 5为间歇附加率，x 6为两面以上外墙附加率，x 7为窗墙比过大时窗的附加率。

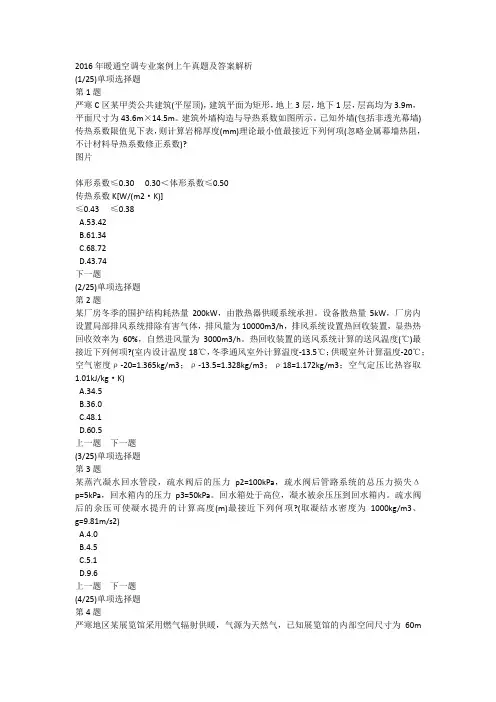

2016年暖通空调专业案例上午真题及答案解析(1/25)单项选择题第1题严寒C区某甲类公共建筑(平屋顶)，建筑平面为矩形，地上3层，地下1层，层高均为3.9m，平面尺寸为43.6m×14.5m。

建筑外墙构造与导热系数如图所示。

已知外墙(包括非透光幕墙)传热系数限值见下表，则计算岩棉厚度(mm)理论最小值最接近下列何项(忽略金属幕墙热阻，不计材料导热系数修正系数)?图片体形系数≤0.30 0.30＜体形系数≤0.50传热系数K[W/(m2·K)]≤0.43 ≤0.38A.53.42B.61.34C.68.72D.43.74下一题(2/25)单项选择题第2题某厂房冬季的围护结构耗热量200kW，由散热器供暖系统承担。

设备散热量5kW，厂房内设置局部排风系统排除有害气体，排风量为10000m3/h，排风系统设置热回收装置，显热热回收效率为60%，自然进风量为3000m3/h。

热回收装置的送风系统计算的送风温度(℃)最接近下列何项?(室内设计温度18℃，冬季通风室外计算温度-13.5℃；供暖室外计算温度-20℃；空气密度ρ-20=1.365kg/m3；ρ-13.5=1.328kg/m3；ρ18=1.172kg/m3；空气定压比热容取1.01kJ/kg·K)A.34.5B.36.0C.48.1D.60.5上一题下一题(3/25)单项选择题第3题某蒸汽凝水回水管段，疏水阀后的压力p2=100kPa，疏水阀后管路系统的总压力损失Δp=5kPa，回水箱内的压力p3=50kPa。

回水箱处于高位，凝水被余压压到回水箱内。

疏水阀后的余压可使凝水提升的计算高度(m)最接近下列何项?(取凝结水密度为1000kg/m3、g=9.81m/s2)A.4.0B.4.5C.5.1D.9.6上一题下一题(4/25)单项选择题第4题严寒地区某展览馆采用燃气辐射供暖，气源为天然气，已知展览馆的内部空间尺寸为60m×60m×18m(高)，设计布置辐射器总辐射热量为450kW，按经验公式计算发生器工作时所需的最小空气量(m3/h)接近下列何值?并判断是否要设置室外空气供应系统。

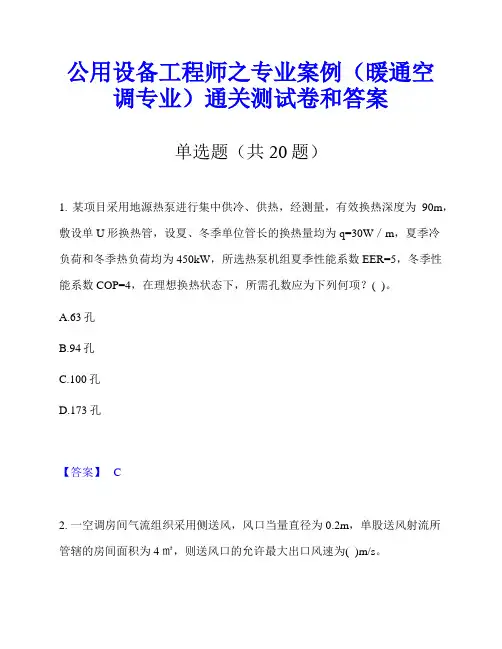

公用设备工程师之专业案例（暖通空调专业）通关测试卷和答案单选题（共20题）1. 某项目采用地源热泵进行集中供冷、供热，经测量，有效换热深度为90m，敷设单U形换热管，设夏、冬季单位管长的换热量均为q=30W／m，夏季冷负荷和冬季热负荷均为450kW，所选热泵机组夏季性能系数EER=5，冬季性能系数COP=4，在理想换热状态下，所需孔数应为下列何项？( )。

A.63孔B.94孔C.100孔D.173孔【答案】 C2. 一空调房间气流组织采用侧送风，风口当量直径为0.2m，单股送风射流所管辖的房间面积为4㎡，则送风口的允许最大出口风速为( )m/s。

A.1.9B.2.5C.4.8D.3.6【答案】 D3. 某乙类厂房，冬季工作区供暖计算温度15℃，厂房围护结构耗热量Q=313.1kW，厂房全面排风量L=42000m3/h；厂房采用集中热风采暖系统，设计送风量G=12kg/s，则该系统冬季的设计送风温度tjj应为下列何项？(注：当地标准大气压力，室内外空气密度取均为1.2kg/m3，空气比热容cp=1.011kj/(kg·℃)，冬季通风室外计算温度-10℃)A.40～41.9℃B.42～43.9℃C.44～45.9℃D.46～48.9℃【答案】 C4. 某商场空调系统采用二管制定风量系统，粗效和中效过滤，采用湿膜加湿，风机全压110Pa，风机全压效率72%，电机效率80%，电机直联，该风机单位风量耗功率满足节能设计标准的判断以及风机单位风量耗功率数值最接近的应是哪项？( )。

A.B.C.D.【答案】 C5. 某冷水系统有2台同型号的冷水机组，已知机组在100%负荷时的COP为5.7，50%负荷时的COP为6.7，当系统的负荷正好等于1台机组的额定负荷时，2台机组同时运行相对于1台机组运行的供冷节能率为( )。

A.5%B.10%C.15%D.18%【答案】 C6. 某水源热泵机组系统的冷负荷为356kW，该热泵机组供冷时的EER为6.5，供热时的COP为4.7，试问该机组供热时，从水源中获取的热量应是下列哪一项？( )A.250～260kWB.220～230kWC.190～210kWD.160～180kW【答案】 C7. WNS2.1-1.0/95/70-Y型锅炉，排烟温度为200℃，送风温度为20℃，鼓风机和引风机风量分别为( )。

二、简答题（30分）1．空调系统的最小新风量是如何确定的？(1) 满足卫生要求的新风量（2）补充局部排风量和保持空调房间的“正压”，所需的新风量(3) 不小于系统总送风量的10%(4) 取以上三者之中的最大者作为系统的最小新风量（每点1.25分）2．再热式空调系统与露点送风空调系统相比其优缺点是什么？优点是：（1）调节性能好，可实现对温、湿度较严格的控制，也可对各个房间进行分别控制；（2）送风温差较小，送风量大，房间温度的均匀性和稳定性较好；（3）空气冷却处理所达到的露点较高，制冷系统的性能系数较高。

主要缺点是：冷、热量抵消，能耗较高。

（每点1.25分）3．烟气控制的主要目的、实质和基本原则各是什么？目的: 在建筑物内创造无烟或烟气含量极低的疏散通道或安全区。

(1.25分)实质:控制烟气合理流动，也就是使烟气不流向疏散通道、安全区和非着火区，而向室外流动。

(1.25分)基本原则:隔断或阻挡防烟; 疏导排烟; 加压防烟. (每点1分)4．空气过滤器的全效率和穿透率的定义是什么？在空调风系统水力计算中，其阻力是如何确定的？（4分）按终阻力确定，一般为初阻力的两倍；（2分）5．静压复得法的原理是什么？利用风道中每一分支处的静压复得值（△Pj＞0）来克服下一段的风道阻力，进而确定风道断面尺寸，这就是静压复得法的基本原理。

（能说出意思即可）6．转轮式全热交换器具有热交换效率较高、阻力较小、不易被灰尘堵塞的优点，但它也有自身的缺点，请给出其缺点。

缺点：（1）体型比较庞大；（2）有驱动装置；（3）新风可能被污染，不宜用于含有有害污染物的排风；（4）排风与新风要集中在一起，给系统布置带来一定困难。

(每点1.25 分)③如果图中2选择的是常闭型防火排烟口，则图中哪些设备可以去掉？1、排烟风机（1分）应具有耐热性，可在280ºC 高温下连续运行30分钟。

（2分）2、 常闭型排烟防火阀（2分）。

由控制中心通24V 直流电开启或手动开启，在280℃时自动关闭，复位必须手动。

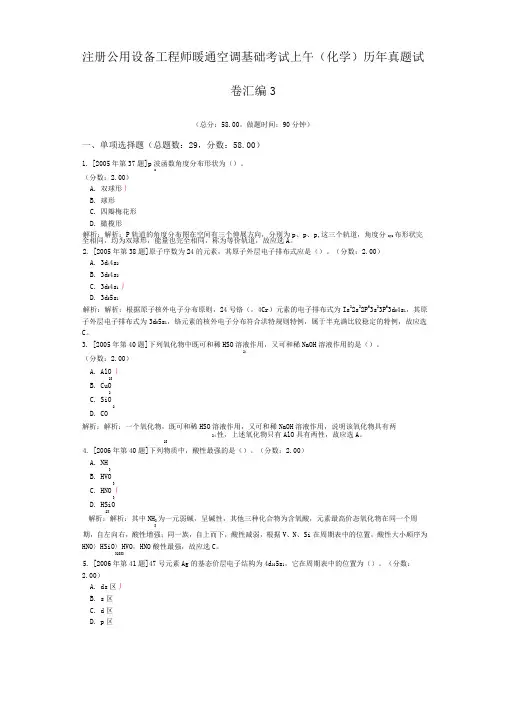

注册公用设备工程师暖通空调基础考试上午（化学）历年真题试卷汇编3（总分：58.00，做题时间：90分钟）一、单项选择题（总题数：29，分数：58.00）1.[2005年第37题]p波函数角度分布形状为（）。

z（分数：2.00）A.双球形丿B.球形C.四瓣梅花形D.橄榄形解析：解析：P轨道的角度分布图在空间有三个伸展方向，分别为p、p、p,这三个轨道，角度分xyz布形状完全相同，均为双球形，能量也完全相同，称为等价轨道，故应选A。

2.[2005年第38题]原子序数为24的元素，其原子外层电子排布式应是（）。

（分数：2.00）A.3d44s2B.3d54s2C.3d54s i丿D.3d55s1解析：解析：根据原子核外电子分布原则，24号铬（，4Cr）元素的电子排布式为Is22s22P63s23P63d54s1，其原子外层电子排布式为3d55s1，铬元素的核外电子分布符合洪特规则特例，属于半充满比较稳定的特例，故应选C。

3.[2005年第40题]下列氧化物中既可和稀HSO溶液作用，又可和稀NaOH溶液作用的是（）。

24（分数：2.00）A.AlO丿23B.CuO2C.SiO2D.CO解析：解析：一个氧化物，既可和稀HSO溶液作用，又可和稀NaOH溶液作用，说明该氧化物具有两24性，上述氧化物只有AlO具有两性，故应选A。

234.[2006年第40题]下列物质中，酸性最强的是（）。

（分数：2.00）A.NH3B.HVO3C.HNO丿3D.HSiO23解析：解析：其中NH为一元弱碱，呈碱性，其他三种化合物为含氧酸，元素最高价态氧化物在同一个周33期，自左向右，酸性增强；同一族，自上而下，酸性减弱，根据V、N、Si在周期表中的位置，酸性大小顺序为HNO〉HSiO〉HVO，HNO酸性最强，故应选C。

323335.[2006年第41题]47号元素Ag的基态价层电子结构为4d105s1，它在周期表中的位置为（）。

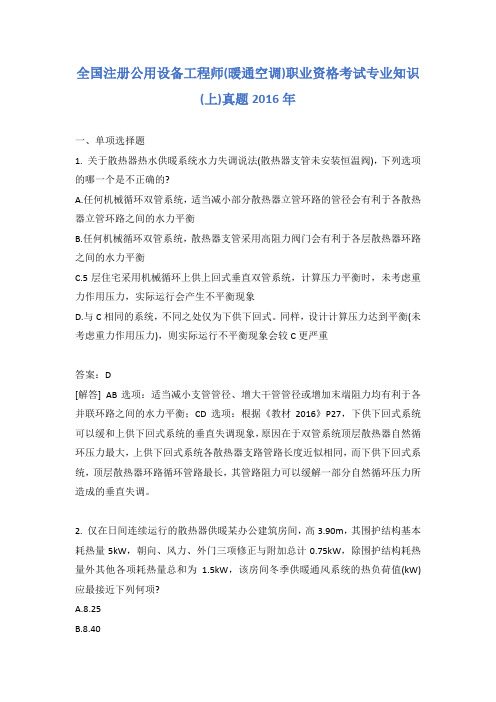

全国注册公用设备工程师(暖通空调)职业资格考试专业知识(上)真题2016年一、单项选择题1. 关于散热器热水供暖系统水力失调说法(散热器支管未安装恒温阀)，下列选项的哪一个是不正确的?A.任何机械循环双管系统，适当减小部分散热器立管环路的管径会有利于各散热器立管环路之间的水力平衡B.任何机械循环双管系统，散热器支管采用高阻力阀门会有利于各层散热器环路之间的水力平衡C.5层住宅采用机械循环上供上回式垂直双管系统，计算压力平衡时，未考虑重力作用压力，实际运行会产生不平衡现象D.与C相同的系统，不同之处仅为下供下回式。

同样，设计计算压力达到平衡(未考虑重力作用压力)，则实际运行不平衡现象会较C更严重答案：D[解答] AB选项：适当减小支管管径、增大干管管径或增加末端阻力均有利于各并联环路之间的水力平衡；CD选项：根据《教材2016》P27，下供下回式系统可以缓和上供下回式系统的垂直失调现象，原因在于双管系统顶层散热器自然循环压力最大，上供下回式系统各散热器支路管路长度近似相同，而下供下回式系统，顶层散热器环路循环管路最长，其管路阻力可以缓解一部分自然循环压力所造成的垂直失调。

2. 仅在日间连续运行的散热器供暖某办公建筑房间，高3.90m，其围护结构基本耗热量5kW，朝向、风力、外门三项修正与附加总计0.75kW，除围护结构耗热量外其他各项耗热量总和为 1.5kW，该房间冬季供暖通风系统的热负荷值(kW)应最接近下列何项?A.8.25B.8.40D.7.25答案：B[解答] 根据《教材2016》P18或《民规》第5.2.7、5.2.8条房间高度3.9m，不考虑高度附加，间歇附加率取20%，因此热负荷为：Q=(5+0.75)×(1+20%)+1.5=8.4(kW)注：围护结构耗热量计算公式：Q=(1+x5)(1+x4)∑[akF(tn+tw)(1+x1+x2+x3+x6+x7)]其中x1为朝向修正率，x2为风力附加率，x3为外门附加率，x4为高度附加率，z5为间歇附加率，x6为两面以上外墙附加率，x7为窗墙比过大时窗的附加率。

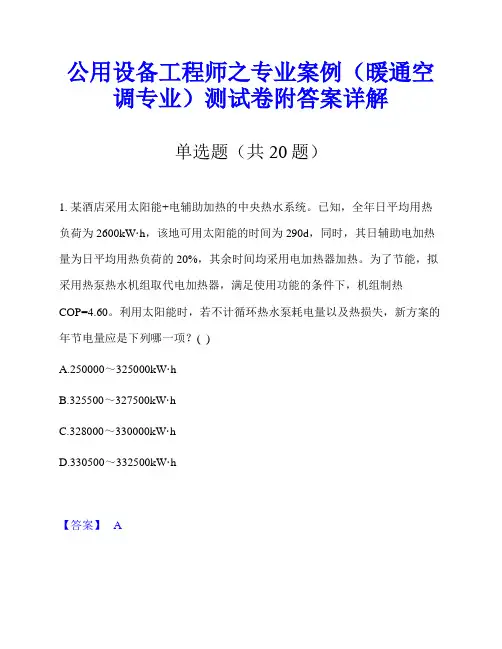

公用设备工程师之专业案例（暖通空调专业）测试卷附答案详解单选题（共20题）1. 某酒店采用太阳能+电辅助加热的中央热水系统。

已知，全年日平均用热负荷为2600kW·h，该地可用太阳能的时间为290d，同时，其日辅助电加热量为日平均用热负荷的20%，其余时间均采用电加热器加热。

为了节能，拟采用热泵热水机组取代电加热器，满足使用功能的条件下，机组制热COP=4.60。

利用太阳能时，若不计循环热水泵耗电量以及热损失，新方案的年节电量应是下列哪一项？( )A.250000～325000kW·hB.325500～327500kW·hC.328000～330000kW·hD.330500～332500kW·h【答案】 A2. 密闭通风柜，工作孔面积F=lm×0.6m，甲苯发生量为0.05m3／s，β=1.2，则通风柜排风量为下列哪一项？A.864～980m3/hB.1044～1200m3/hC.1217～1467m3/hD.1520～1735m3/h【答案】 C3. 某办公楼会议室采暖负荷为5500W，采用铸铁四柱640型散热器，采暖热水为85/60℃，会议室为独立环路。

办公室进行围护结构节能改造后，该会议室的采暖热负荷降至3800W，若原设计的散热器片数与有关修正系数不变，要保持室内温度为18℃(不超过21℃)，供回水温度应是下列哪一项？A.75/55℃B.70/50℃C.65/45℃D.60/40℃【答案】 B4. SR27D型空气加热器把空气从-8℃加热到40℃，空气质量流速为8kg/(㎡·s)，热媒为0.6MPa的饱和蒸汽，温度为165℃，蒸汽比焓为2763kJ/kg，饱和水蒸气比焓为697kJ/kg，蒸汽的流量为0.4kg/s，空气加热器的加热面积为( )。

A.130～150㎡B.160～180㎡C.190～210㎡D.220～240㎡【答案】 B5. 某工厂现有理化楼的化验室排放有害气体甲苯，其排气简的高度为12m，试问符合国家二级排放标准的最高允许排放速率接近下列哪一项？( )A.1.98kg/hB.2.3kg/hC.3.11kg/hD.3.6kg/h【答案】 B6. 某房间冬季空调室内设计参数为：室温20℃，相对湿度35%，空调热负荷Q=lkW，室内冬季余湿为W=O.005kg/s。

公用设备工程师之专业案例（暖通空调专业）测试卷附答案单选题（共20题）1. 按节能标准设计的集中热水采暖系统，设计供回水温差为25℃，室外供回水主干线总长度为1000m，循环水泵采用联轴器连接，水泵设计工况点的轴功率为12kW。

该系统的建筑供热负荷约为下列哪一项？A.2900kWB.3000kWC.3100kWD.3200kW【答案】 C2. 战时为二等人员掩蔽所的人防地下室，地下室层高3m，主要出入口最小防毒通道面积2m×3.5m，人防清洁区长50m、宽10m，掩蔽人数400人，按人员最低标准设置滤毒通风新风量，总新风量为( )。

A.B.C.D.【答案】 C3. 某办公楼采用多联机空调方案，一个多联机空调系统，其室外机设置在屋顶，室内外机的高差为40m，单程配管长度为90m，末端房间空调冷负荷为3450W，按《实用供热空调设计手册》确定容量修正系数。

该房间室内机的选型中合理的是( )。

A.额定制冷量为3.4kWB.额定制冷量为4.0kWC.额定制冷量为4.2kWD.额定制冷量为4.5kW【答案】 B4. 某商住楼，首层和2层是三班制工场，供暖室内计算温度16℃，3层及以上是住宅，每层6户，每户145㎡，供暖室内计算温度为18℃，每户住宅计算供暖热负荷约为4kW，2，3层间楼板传热系数为2W/(㎡·K)，房间楼板传热的处理方法按有关设计规范下列哪一项是正确的？( )A.计算3层向2层传热量，但3层房间供暖热负荷不增加B.计算3层向2层传热量，计入3层供暖热负荷中C.不需要计算2，3层之间的楼板的传热量D.计算3层向2层传热量，但2层房间的供暖负荷可不减少【答案】 B5. 某办公楼采用多联机空调方案，一个多联机空调系统，其室外机设置在屋顶，室内外机的高差为40m，单程配管长度为90m，末端房间空调冷负荷为3450W，按《实用供热空调设计手册》确定容量修正系数。

该房间室内机的选型中合理的是( )。

公用设备工程师之专业案例（暖通空调专业）通关训练试卷附答案详解单选题（共20题）1. 假设一台冷水机组在100%，75%，50%和25%负荷时的性能系数分别为4.5，4.8，5.1和5.6，对应的冷却水进水温度分别为30，26，23，19℃。

其部分负荷综合性能系数为( )。

A.5.01B.4.99C.5.13D.4.87【答案】 A2. 某车间有毒物质实测的时间加权浓度为：苯(皮)3mg/m3、二甲苯胺(皮)2mg/m3，甲醇(皮)15mg/m3、甲苯(皮)20mg/m3。

问此车间有毒物质的容许浓度是否符合卫生要求并说明理由？A.符合B.不符合C.无法确定D.基本符合【答案】 B3. 沈阳车站大厅补风，风机总效率为60%，按照普通机械通风要求，风机最大压力值不超过( )Pa。

A.600B.634C.692D.750【答案】 C4. 某工厂现有理化楼的化验室排放有害气体甲苯，其排气简的高度为12m，试问符合国家二级排放标准的最高允许排放速率接近下列哪一项？( )A.1.98kg/hB.2.3kg/hC.3.11kg/hD.3.6kg/h【答案】 B5. 某溴化锂吸收式机组，其发生器出口溶液浓度为57%，吸收器出口溶液浓度为53%，问循环倍率为下列哪一项？( )A.13～13.15B.13.2～13.3C.13.5～14.1D.14.2～14.3【答案】 D6. 空调送风机的全压效率为65%，全压为1200Pa，电动机在气流内，电动机效率为0.85，风机入口空气温度为15℃，风机出口空气温度为( )。

A.15.5℃B.16.2℃C.16.8℃D.17.3℃【答案】 C7. 某5层办公楼采用散热器采暖，层高为3.6m，南外墙热负荷为243W，外窗热负荷为490W，窗缝渗入205W，南方向修正为-15%，则该房间散热器耗热量为( )W。

A.920～940B.890～910C.860～880D.810～830【答案】 D8. 某局部排风系统，由总管通过三根支管(管径均为Φ220)分别与A、B、C 三个局部排风罩(局部阻力系数均相等)连接。

暖通空调专业案例模拟试题及答案解析（13）(1/30)单项选择题第1题某栋楼的空调水系统，冷水机组的阻力为100kPa，管道为异程系统，最远环路的阻力最大，其单程长度50m，比摩阻均按150Pa/m估算，局部阻力为摩擦阻力的50%，过滤器、分集水器等管道附件的阻力为80kPa，最远环路空调末端阻力为43kPa，则循环水泵的扬程应选______m。

A.24B.26C.28D.30下一题(2/30)单项选择题第2题某空调房间总余热量∑Q=3300W，无余湿量，室内空气状态为：22℃、55%，当地大气压力为101325Pa，室外新鲜空气的比焓iw=82.5kJ/kg，新风量Gw=0.098kg/s，该空调系统所需的冷量应为______kW。

A.7.6～8.0B.6.8～7.0C.4.3～4.8D.无解上一题下一题(3/30)单项选择题第3题采用______可完成等温加湿。

A.离心加湿器和超声波加湿器B.干蒸汽加湿器和电加湿器C.电加湿器和表面蒸发式加湿器D.喷水室和超声波加湿器上一题下一题(4/30)单项选择题第4题有一风机盘管加新风系统，室内冷负荷为11.6kW，无湿负荷，室内设计参数为：tn=24℃，相对湿度φ=55%，大气压力为101325Pa，室外计算干球温度tw=35℃，室外相对湿度为41%，房间的新风量为500m3/h。

新风处理到室内焓值后单独送入室内，则风机盘管处理的空气量约为______m3/h。

A.2000B.2737C.2757D.1500上一题下一题(5/30)单项选择题第5题一台本身不带隔振装置的设备，转数为1200r/min，在隔振方面应选用______。

A.橡胶隔振器B.弹簧隔振器C.橡胶隔振垫D.不需隔振上一题下一题(6/30)单项选择题第6题空气加湿处理过程所需的加湿量等于______。

A.被处理空气的质量流量乘以处理前后空气的焓差B.被加湿空气的质量流量乘以加热前后空气的焓差C.被加湿空气的质量流量乘以加湿前后空气的含湿量差D.房间冷负荷除以送风焓差上一题下一题(7/30)单项选择题第7题有一风机盘管空调系统，夏季总冷负荷为1000kW，冬季总热负荷为900kW，冬季供热为60℃/50℃的热水，夏季供冷为7℃/12℃的冷水，夏季工况管道的实测阻力为0.26MPa，水的比热容为4.18kJ/(kg·K)，则冬季工况管道的阻力接近______MPa。
