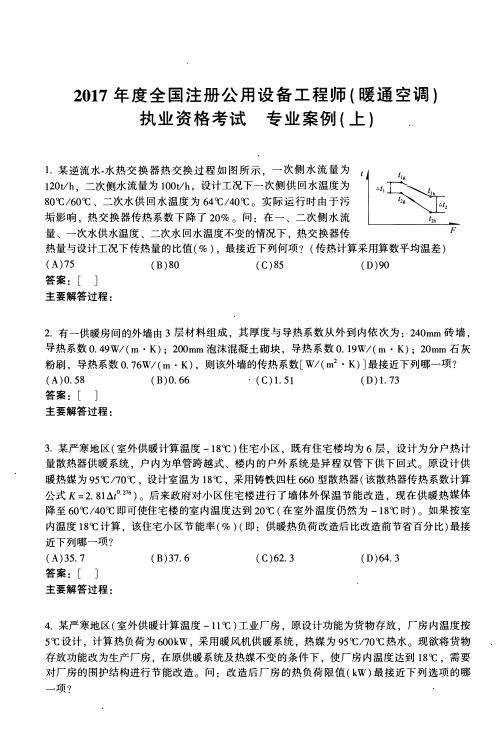

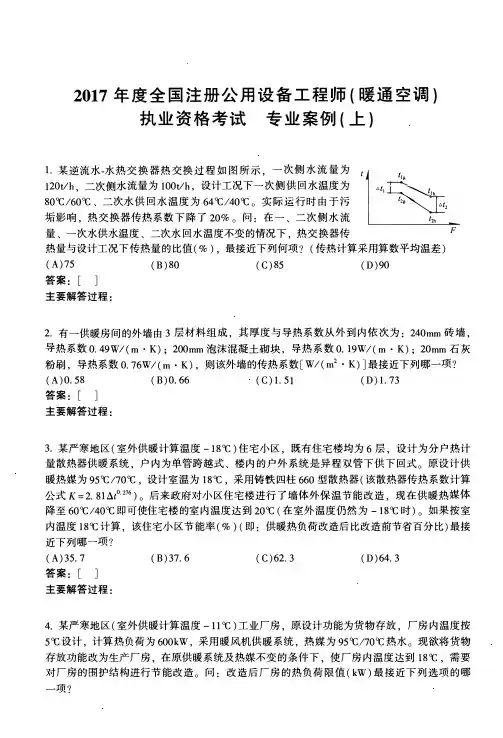

2017年暖通空调专业案例上午真题及答案解析

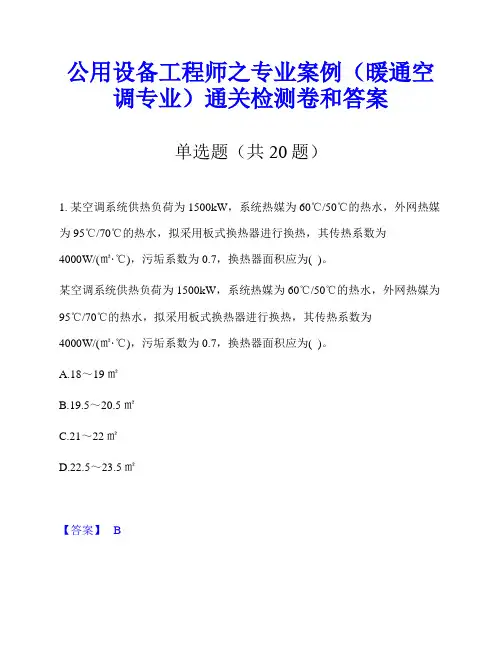

公用设备工程师之专业案例（暖通空调专业）通关检测卷和答案单选题（共20题）1. 某空调系统供热负荷为1500kW，系统热媒为60℃/50℃的热水，外网热媒为95℃/70℃的热水，拟采用板式换热器进行换热，其传热系数为4000W/(㎡·℃)，污垢系数为0.7，换热器面积应为( )。

某空调系统供热负荷为1500kW，系统热媒为60℃/50℃的热水，外网热媒为95℃/70℃的热水，拟采用板式换热器进行换热，其传热系数为4000W/(㎡·℃)，污垢系数为0.7，换热器面积应为( )。

A.18～19㎡B.19.5～20.5㎡C.21～22㎡D.22.5～23.5㎡【答案】 B2. 某水冷离心式冷水机组，设计工况下的制冷量为500kW，COP为5.0，冷却水进出水温差为5℃。

采用横流型冷却塔，冷却塔设在裙房屋面，其集水盘水面与机房内冷却水泵的高差为18m。

冷却塔喷淋口距离冷却水集水盘水面的高差为5m，喷淋口出水压力为2m，冷却水管路总阻力为5m，冷凝器水阻力为8m。

忽略冷却水泵及冷凝水管与环境换热对冷凝负荷的影响。

冷却水泵的扬程和流量(不考虑安全系数)为( )。

某水冷离心式冷水机组，设计工况下的制冷量为500kW，COP为5.0，冷却水进出水温差为5℃。

采用横流型冷却塔，冷却塔设在裙房屋面，其集水盘水面与机房内冷却水泵的高差为18m。

冷却塔喷淋口距离冷却水集水盘水面的高差为5m，喷淋口出水压力为2m，冷却水管路总阻力为5m，冷凝器水阻力为8m。

忽略冷却水泵及冷凝水管与环境换热对冷凝负荷的影响。

冷却水泵的扬程和流量(不考虑安全系数)为( )。

A.B.C.D.【答案】 D3. 某人防工程为二等掩蔽体，掩蔽人数1000人，清洁区的面积为1000㎡，高3m，防毒通道的净空尺寸为6m×3m×3m，人员的新风为2m3/(h.P)，试问：该工程的滤毒通风量应是下列哪一项？某人防工程为二等掩蔽体，掩蔽人数1000人，清洁区的面积为1000㎡，高3m，防毒通道的净空尺寸为6m×3m×3m，人员的新风为2m3/(h.P)，试问：该工程的滤毒通风量应是下列哪一项？A.1900～2100m3/hB.2150～2350m3/hC.2400～2600m3/hD.2650～2850m3/h【答案】 B4. 某空调区域空气计算参数：室温为28℃，相对湿度为55%。

2017年案例真题答案解析2消防技术服务机构对某商业大厦中的湿式自动喷水系统进行验收前检测。

该大厦地上5层，地下1层，建筑高度22.8m，层高均为4.5m，每层建筑面积均为1080m２。

五层经营地方特色风味餐饮，一至四层为服装、百货、手机电脑经营等，地下一层为停车库及设备用房。

该大厦顶层的钢屋架采用自动喷水灭火系统保护，其给水管网串联接入大厦湿式自动喷水灭火系统的配水干管。

大厦顶层设置符合国家标准要求的高位消防水箱及稳压泵，消防水池和消防水泵均设置在地下一层。

消防水池为两路供水105m3且无消防水泵井，自动喷水灭火系统的供水泵为两台流量为40L/s扬程为0.85MPa的卧式离心水泵（一用一备）检测时发现，钢屋架处的自动喷水管网未设置独立的湿式报警阀，且未安装水流指示器，消防技术服务机构人员认为这种做法错误的。

随后又发现如下情况：消防水泵出水口处的止回阀下游与明杆闸阀之间的管路上安装了压力表，但吸水管路上未安装压力表；湿式报警阀的报警口与延迟器之间的阀门处于关闭状态，业主解释说，此阀一开，报警阀就异常灵敏而频繁动作报警。

检测人员对湿式报警阀相关的管路及附件、控制线路、模块、压力开关等进行了全面检查，未发现异常。

消防技术服务机构人员将末端试水装置打开，湿式报警阀、压力开关相继动作，主泵启动，运行5min后,在业主建议下,将其余各层喷淋系统给水管网上的试水阀打开,观察给水管网是否通畅。

全部试水阀打开10min后，主泵虽仍运行，但出口压力显示为零。

切换至备用实验，结果同前。

经核查，电气设备、主备用水泵均无故障。

根据以上材料，回答以下问题（20分）1.水泵出水管路处压力表上的安装位置是否正确？说明理由？（2分）2.有人说，水泵吸水管上应安装与出水管相同规格型号的压力表，这种说法是否正确？说明理由？（3分）3.消防技术服务机构人员认为该大厦钢屋架处独立的自动喷水管网应安装湿式报警阀及水流指示器，这种说法是否正确？简述理由。

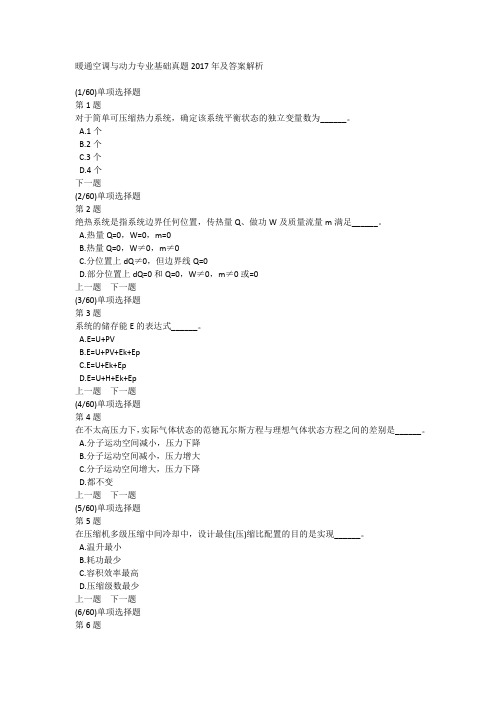

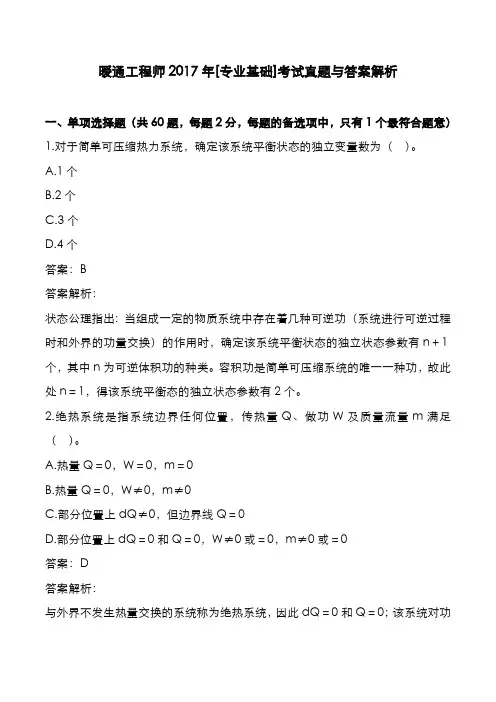

暖通工程师2017年[专业基础]考试真题与答案解析一、单项选择题（共60题，每题2分，每题的备选项中，只有1个最符合题意）1.对于简单可压缩热力系统，确定该系统平衡状态的独立变量数为（）。

A.1个B.2个C.3个D.4个答案：B答案解析：状态公理指出：当组成一定的物质系统中存在着几种可逆功（系统进行可逆过程时和外界的功量交换）的作用时，确定该系统平衡状态的独立状态参数有n＋1个，其中n为可逆体积功的种类。

容积功是简单可压缩系统的唯一一种功，故此处n＝1，得该系统平衡态的独立状态参数有2个。

2.绝热系统是指系统边界任何位置，传热量Q、做功W及质量流量m满足（）。

A.热量Q＝0，W＝0，m＝0B.热量Q＝0，W≠0，m≠0C.部分位置上dQ≠0，但边界线Q＝0D.部分位置上dQ＝0和Q＝0，W≠0或＝0，m≠0或＝0答案：D答案解析：与外界不发生热量交换的系统称为绝热系统，因此dQ＝0和Q＝0；该系统对功和物质的交换没有明确规定，功和物质的交换可有可无，因此W≠0或＝0，m≠0或＝0。

3.系统的储存能E的表达式（）。

A.E＝U＋PVB.E＝U＋PV＋Ek＋EpC.E＝U＋Ek＋EPD.E＝U＋H＋Ek＋Ep答案：C答案解析：系统的储存能是内部储存能和外部储存能的总和。

内部储存能是指热力学能U，外部储存能包括宏观运动动能Ek和位能Ep，则E＝U＋Ek＋Ep。

4.在不太高压力下，实际气体状态的范德瓦尔斯方程与理想气体状态方程之间的差别是（）。

A.分子运动空间减小，压力下降B.分子运动空间减小，压力增大C.分子运动空间增大，压力下降D.都不变答案：A答案解析：由于实际气体分子本身的体积和分子之间相互作用力的影响，实际气体和理想气体存在偏差。

理想气体每个分子可自由活动空间为Vm，实际气体的气体分子本身具有体积为b，因此分子运动空间变小，故范德瓦尔斯方程用分子可自由活动空间（Vm－b）取代理想状态方程中的体积时，分子运动空间减小；由于分子间存在作用力，气体对壁面施加的压力相对于理想气体要小。

公用设备工程师之专业案例（暖通空调专业）通关测试卷和答案单选题（共20题）1. 某项目采用地源热泵进行集中供冷、供热，经测量，有效换热深度为90m，敷设单U形换热管，设夏、冬季单位管长的换热量均为q=30W／m，夏季冷负荷和冬季热负荷均为450kW，所选热泵机组夏季性能系数EER=5，冬季性能系数COP=4，在理想换热状态下，所需孔数应为下列何项？( )。

A.63孔B.94孔C.100孔D.173孔【答案】 C2. 一空调房间气流组织采用侧送风，风口当量直径为0.2m，单股送风射流所管辖的房间面积为4㎡，则送风口的允许最大出口风速为( )m/s。

A.1.9B.2.5C.4.8D.3.6【答案】 D3. 某乙类厂房，冬季工作区供暖计算温度15℃，厂房围护结构耗热量Q=313.1kW，厂房全面排风量L=42000m3/h；厂房采用集中热风采暖系统，设计送风量G=12kg/s，则该系统冬季的设计送风温度tjj应为下列何项？(注：当地标准大气压力，室内外空气密度取均为1.2kg/m3，空气比热容cp=1.011kj/(kg·℃)，冬季通风室外计算温度-10℃)A.40～41.9℃B.42～43.9℃C.44～45.9℃D.46～48.9℃【答案】 C4. 某商场空调系统采用二管制定风量系统，粗效和中效过滤，采用湿膜加湿，风机全压110Pa，风机全压效率72%，电机效率80%，电机直联，该风机单位风量耗功率满足节能设计标准的判断以及风机单位风量耗功率数值最接近的应是哪项？( )。

A.B.C.D.【答案】 C5. 某冷水系统有2台同型号的冷水机组，已知机组在100%负荷时的COP为5.7，50%负荷时的COP为6.7，当系统的负荷正好等于1台机组的额定负荷时，2台机组同时运行相对于1台机组运行的供冷节能率为( )。

A.5%B.10%C.15%D.18%【答案】 C6. 某水源热泵机组系统的冷负荷为356kW，该热泵机组供冷时的EER为6.5，供热时的COP为4.7，试问该机组供热时，从水源中获取的热量应是下列哪一项？( )A.250～260kWB.220～230kWC.190～210kWD.160～180kW【答案】 C7. WNS2.1-1.0/95/70-Y型锅炉，排烟温度为200℃，送风温度为20℃，鼓风机和引风机风量分别为( )。

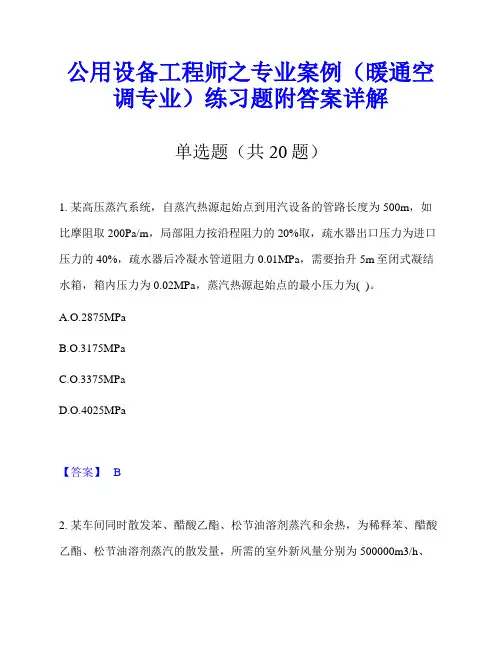

公用设备工程师之专业案例（暖通空调专业）练习题附答案详解单选题（共20题）1. 某高压蒸汽系统，自蒸汽热源起始点到用汽设备的管路长度为500m，如比摩阻取200Pa/m，局部阻力按沿程阻力的20%取，疏水器出口压力为进口压力的40%，疏水器后冷凝水管道阻力0.01MPa，需要抬升5m至闭式凝结水箱，箱内压力为0.02MPa，蒸汽热源起始点的最小压力为( )。

A.O.2875MPaB.O.3175MPaC.O.3375MPaD.O.4025MPa【答案】 B2. 某车间同时散发苯、醋酸乙酯、松节油溶剂蒸汽和余热，为稀释苯、醋酸乙酯、松节油溶剂蒸汽的散发量，所需的室外新风量分别为500000m3/h、10000m3/h、2000m3/h，满足排除余热的室外新风量为510000m3/h。

则能刚满足排除苯、醋酸乙酯、松节油溶剂蒸汽和余热的最小新风量是下列何项？A.510000m3/hB.512000m3/hC.520000m3/hD.522000m3/h【答案】 B3. 高层建筑内的二层为商场，周遍均为固定窗和墙体，该层的防烟分区划为6个，6个防烟分区的面积分别为250㎡、320㎡、450㎡、280㎡、490㎡、390㎡。

当设计为一个排烟系统，采用一台排烟风机时，问：当正确按照《高规》和《全国民用建筑设计技术措施暖通动力》的规定进行排烟风机风量选择时，其排烟量的数值应是下列哪一项？A.16500～18000m3/hB.32340～35280m3/hC.42240～46080m3/hD.64680～70568m3/h【答案】 D4. 某市一装配式冷库用于贮藏冻肉。

装配式冷库的库板为1mm厚压花铝板夹150mm厚聚氨酯隔热层。

导热系数，铝板为202.940W/(m·℃)，聚氨酯隔热材料为0.031W/(m·℃)。

蓄热系数，铝板为182.59W/(㎡·℃)，聚氨酯隔热材料为0.28W/(㎡·℃)。

暖 通 空 调 A 套一、判断题1. 《规范》规定以历年不保证5天的日平均温度作为冬季采暖室外计算温度。

2. 全部用水作为介质传递室内热负荷或冷负荷的系统称为全水系统。

3. 蒸汽采暖可以采用改变热媒温度的质调节。

4. 完全依靠供热（冷）部件与围护结构内表面之间的辐射换热向房间供热（冷）的采暖（供冷）方式称为辐射采暖（供冷）。

5. 对于全年应用的全空气空调系统，冬季的送风量取夏季设计条件下确定的送风量。

6. 空调房间的负荷由制冷剂直接负担的系统，称为冷剂式系统。

7. 室内有多种污染物时，应根据每一种污染物的发生量及允许浓度分别求出通风量，取其中最大者作为该房间的通风量。

8. 要正确评价除尘器的除尘效果，就必须按照粒径标定除尘器效率。

9. 通风效率E v 表示通风或空调系统排出污染物的能力，它不涉及经济性的问题。

10.在逆向烟囱效应作用下，当着火层在中和面以下时，如果不考虑层与层之间通过缝隙的传播。

除了着火层外，其他各层都无烟。

二、名词解释1.空气调节；2.采暖设计热负荷；3.末端装置；4.湿式重力凝结水管；5.全空气系统；6.水环热泵空调系统；7.可吸入粒子；8.除尘系统；9.吹风感；10.建筑火灾烟气。

三、选择题1. 房间瞬间得热量包括（ ）A 围护结构不稳定传热B 人体散热C 新风热量D 经玻璃窗的温差传热2. 在其他条件相同时，散热器在（ ）情况下传热性能最差。

A 同侧上进下出B 异侧下进上出C 下进下出D 上进上出3. 表冷器冷量的调节方法有，调节（ ）。

A 冷冻水流量B 冷冻水供水温度C 通过表冷器风量D 冷冻水回水温度4. VRV 系统运行调节时，调节的是（ ）。

A 制冷剂流量B 送风风量C 送风参数D 新、回风比例5. 距吸气口X 处的风速V x ，与下列因素有关，（ ）。

A 风口处风速B 吸气口形状C 吸气口直径D 吸气口遮挡状况四、绘图分析1. 试在h —d 图上绘出定风量单风道露点送风系统夏季工况的空气处理过程（一次回风，需说明各过程意义）。
