2020年中考物理试题考点汇编——专题九十七：电流表、电压表示数的变化1.（2020天津，8）图所示是一种测定油箱内油量的装置，其中R是滑动变阻器的电阻片｡当油量减少时，滑动变阻器的滑片p向上移动，则电路中（）A. 总电阻增大，电流减小B. 总电阻增大，电流增大C. 总电阻减小，电流增大D. 总电阻减小，电流减小2.（2020河池，10）如图所示为某学生实验小组设计的电路，电源电压和灯泡的电阻始终保持不变。

闭合开关S，在确保电路安全的情况下，向右移动滑动变阻器滑片P的过程中，下列说法正确的是（）A. 电压表V1的示数变大B. 电流表A的示数变小C. 电压表V1与V2的示数之和变小D. 若电压表V1突然短路，则小灯泡变亮3.(2020安徽，17)在图示电路中，电源电压保持不变。

闭合开关S后,将滑动变阻器的滑片P 自左向右滑动，则A.电流表A的示数减小B.电压表V2的示数减小C.电压表V1与电流表A的示数比值减小D. 电压表V2与电流表A的示数比值减小4.（2020连云港，3）如图所示电源电压恒定闭合开关，滑动变阻器滑片向右移动的过程中，下列说法正确的是（）A. 电流表示数增大B. 电压表示数减小C. 定值电阻R两端的电压增大D. 电压表示数与电流表示数比值增大5.（2020东营，10）如图甲所示，电源电压为18V，滑动变阻器标有“20Ω 1A”，当开关S闭合，滑动变阻器滑片P滑至中点时，电压表的示数如图乙所示，下列说法不正确的是A. 定值电阻R的阻值为10ΩB. 电路的最小电流为0.6AC. 滑动变阻器滑片P移动到最左端时，电流表示数最大D. 滑动变阻器滑片P移动到最右端时，电压表示数最大6.（2020株洲，21）在图甲所示电路中，移动滑片使电阻R2的有效阻值从零逐渐变大，R1上的电压U的倒数与R2的阻值变化的图象如图乙所示，则A.电压表V1示数变大B.电压表V1示数不变C.R1=5ΩD.R1=10Ω7.（2020自贡，17）在图的电路中，电源电压保持不变，R为定值电阻．闭合开关S后，将滑动变阻器的滑片P从最右端移到中间某个位置，电压表和电流表的示数分别变化了△U 和△I．下列分析正确的是（）A.UI∆∆变大 B.UI∆∆变小C.UI∆∆不变 D.UI∆∆先变小后变大8.（2020达州，8）如图所示，R1为定值电阻，R2为滑动变阻器，电源电压保持不变。

电功和电功率计算题真题分类汇编3 电功率与电压、电流的关系（共11题，有答案）1．（2019•贵阳）如图所示电路，电源电压恒为8V，小灯泡标有“6V 3W“字样。

若不考虑温度对灯泡电阻的影响，闭合开关S，求：（1）小灯泡的额定电流；（2）小灯泡正常发光时，滑动变阻器R接入电路的阻值。

（3）移动滑动变阻器的滑片，当电压表示数为3V时，小灯泡的实际功率。

2．（2019•东营）图甲为新型风暖浴霸，因其安全性能好、发热柔和，深受大家喜爱。

它是利用电动机鼓动空气流动，通过加热元件加热冷空气带动室内升温。

图乙是某型号风暖浴霸的简化电路图，其发热元件是两根阻值不变的电热丝R1、R2．主要参数如下表。

项目参数额定电压（V）220R1额定功率（W）1936R2额定功率（W）968电动机功率（W）44适用面积（m2）10（1）开关均闭合，求浴霸正常工作时的干路电流是多少？（2）正常工作时，求R1的阻值是多少？（3）实际电压为200V时，求R2的实际功率是多少？（4）浴霸正常工作时，使容积为20m3的房间空气温度升高20℃，求室内空气吸收的热量是多少？（ρ空气取1.2kg/m3，c空气取1.0×103J/（kg•℃），不考虑其他因素影响）3．（2019•随州）随州的冬季不像北方有集中供暖，所以本地居民常选用一些小型电暖器越冬。

如图甲电暖器有“高温、中温、低温”三档，铭牌见下表（“中温”档功率空出），其电路原理如图乙，S是自我保护开关，当电暖器倾倒时S自动断开，切断电源保证安全。

当S、S1闭合，S2断开时电暖器为“低温”档。

（R1＞R2）求：（1）R1的阻值；（2）“中温”档正常工作时电路中的电流；（3）若室内空气质量为50kg，用该电暖器的“高温”档正常工作10min，放出热量的50%被室内空气吸收，那么可使室内气温升高多少？（假设空气的比热容为 1.1×103J/（kg•℃））4．（2019•淮安）如图是一款家庭常用的电热水壶，经测量该电热水壶的质量为0.6kg，它与桌面的接触面积为0.02m2．该电热水壶的额定电压为220V，额定功率为1000W．[g取10N/kg，水的比热容为4.2×103J/（kg•℃）]（1）求电热水壶的额定电流（保留一位小数）；（2）求电热水壶静止放在水平桌面上对桌面的压强；（3）用此电热水壶将1kg，初温为20℃的水加热到100℃，沸腾水至少吸收多少热量？（4）电热水壶正常工作时，若不考虑热量损失，将壶中质量为1kg、初温为20℃的水加热到100℃需要多长时间。

电阻的测量1.（2019福建，30）现要测量电阻R X的阻值，提供的实验器材有：待测电阻R x（约5Ω）、两节干电池、电流表、电压表、滑动变阻器、开关及导线若干°（1）用笔画线代替导线，将图1中的实物图连接完整，要求滑动变阻器的滑片P向接线柱D移动时接入电路的阻值变小。

（2）正确连线后，闭合开关，移动滑片P，电流表示数几乎为零，电压表示数接近电源电压且几乎不变。

若电路中只有一处故障，可判断该故障是。

（3）排除故障继续实验，某次测量，电流表的示数为0.50A，电压表的示数如图2，该示数为V，则R x＝Ω。

（4）某同学利用电源（电压未知）、电阻箱（0﹣999.9Ω）和电流表（指针能正常偏转，但刻度盘示数模糊不清）等器材，测电阻R x的阻值，设计的电路如图3．完成下列实验步骤：①正确连接电路，断开S1、S2，将电阻箱R阻值调至最大；②；③；④电阻R x＝。

（用测得量的符号表示）2.(2019天水,20)利用图甲所示的电路测量未知电阻R x的阻值，阻值大约为5Ω。

（]）请你根据电路图用笔画线代导线，将图乙的实验电路连接完整。

（2）闭合开关前，应将滑动变阻器的滑片置于______端（选填“A”或“B”）。

（3）闭合开关，发现电压表和电流表均无示数。

小芳利用另一只完好的电压表进行检测，把电压表分别接在a、b 之间和b、c之间，电压表均有示数；接在a、c之间，电压表无示数。

如果电路连接完好，只有一个元件有故障，该故障是______。

（4）排除故障后，调节滑动变阻器，记录多组数据。

画出了待测电阻R x的I-U图象，如图丙所示。

由图象可得R x=______Ω．（5）如图丁所示的实验电路图，不能够得出定值电阻R x阻值的电路是______。

3.（2019玉林，）如图所示，图甲是“伏安法测电阻”的实验电路图。

（1）请你根据图甲的电路图，用笔画线代替导线，将图乙中的实物图连接完整。

（要求滑动变阻器滑片P向右移动时阻值变大）（2）在连接电路时，开关必须。

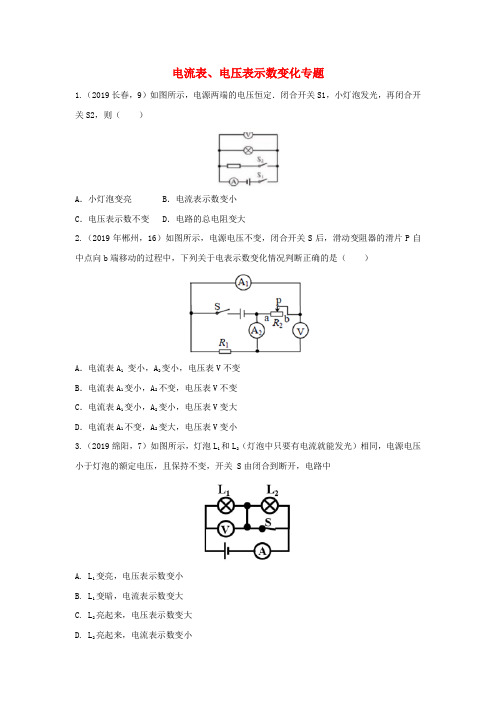

电流表、电压表示数变化专题1.（2019长春，9）如图所示，电源两端的电压恒定．闭合开关S1，小灯泡发光，再闭合开关S2，则（）A．小灯泡变亮 B．电流表示数变小C．电压表示数不变 D．电路的总电阻变大2.（2019年郴州，16）如图所示，电源电压不变，闭合开关S后，滑动变阻器的滑片P自中点向b端移动的过程中，下列关于电表示数变化情况判断正确的是（）A．电流表A1变小，A2变小，电压表V不变B．电流表A1变小，A2不变，电压表V不变C．电流表A1变小，A2变小，电压表V变大D．电流表A1不变，A2变大，电压表V变小3.（2019绵阳，7）如图所示，灯泡L1和L2（灯泡中只要有电流就能发光）相同，电源电压小于灯泡的额定电压，且保持不变，开关 S由闭合到断开，电路中A. L1变亮，电压表示数变小B. L1变暗，电流表示数变大C. L2亮起来，电压表示数变大D. L2亮起来，电流表示数变小4.（2019连云港，8）如图所示，电源电压U恒定，闭合开关S1和S2，在滑动变阻器滑片向上移动过程中A. 灯泡L的亮度不变B. R2两端的电压变大C. 电流表A1的示数变大D. A2电流表的示数变大5.（2019黔西南，6）如图所示的电路，闭合开关，当滑片P向上移动的过程中，电流表读数和电压表读数的变化情况分别是（）A．变大，变大B．变大，变小C．变小，变小D．变小，变大6.(2019邵阳，12)一盏调光台灯，其原理如图所示，闭合S，将滑片从左向右移动，电流表的示数和灯L两端的电压变化分别是（）A．变大、变大B．变大、变小C．变小、变小D．变小、变大7.(2019娄底，6)如图所示，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向左移动时，下列说法正确的是（）A．通过滑动变阻器的电流变小B．电路中的总电流不变C．电流表和电压表的示数都逐渐变大D．电压表示数与电流表示数的比值不变8.(2019益阳，14) 如图所示，电源电压不变，R0为定值电阻，R为滑动变阻器，当滑片P 向右移动时，电流表和电压表的示数变化情况是( )A．电流表示数减小，电压表示数减小B．电流表示数增大，电压表示数增大C．电流表示数减小，电压表示数增大D．电流表示数增大，电压表示数减小9.（2019长沙，11）如图是小海设计的温度测量仪的电路，R1是定值电阻，R2是阻值随温度升高而减小的热敏电阻，当R2的温度随环境温度降低时（）A．电流表的示数增大B．电压表V1的示数增大C．电压表V2的示数增大D．电压表V2的示数减小10. (2019泰州，12）如图,R1>R2,闭合开关,将滑动变阻器的滑片向左滑动,电压表V1示数变化量的绝对值为△U1,电压表V2示数变化量的绝对值为△U2,滑动变阻器R两端电压变化量的绝对值为△U3,下列说法正确的是A. V1示数变小,V2示数变大B. V1示数变大,△U1<△U2C. V2示数不变,△U1=△U3D. V2示数变大,△U1<△U311. (2019扬州，9）如图所示，电源电压保持不变，开关 S 闭合后，调节滑动变阻器滑片，下列说法正确的是A. 滑片向左滑动，电流表示数增大，电压表示数减小B. 滑片向左滑动，电流表、电压表示数都增大C. 滑片向右滑动，电流表、电压表示数都增大D. 滑片向右滑动，电流表示数减小，电压表示数增大12.（2019新疆，9）如图所示，开关闭合后．当滑动变阻器滑片向某一方向滑动时，观察到灯泡变暗，该过程中A. 电流表示数变大，电压表示数变小B. 电流表示数变大，电压表示数变大C. 电流表示数变小，电压表示数变小D. 电流表示数变小，电压表示数变大13.（2019襄阳，10）在如图所示的电路中,电源电压保持不变。

2019年中考物理试题专题训练——欧姆定律专题一、选择题1.（2019襄阳，9）如图所示,电源电压保持不变，闭合开关S，当滑动变阻器滑片P向右滑动过程中,下列说法正确的是A. 电流表A1的示数变大B. 电压表的示数变大C. 电压表V的示数与电流表A2的示数的比值变大D. 电压表V的示数与电流表A2的示数的乘积变大2.（2019襄阳，10）在如图所示的电路中,电源电压保持不变。

闭合开关S,电路正常工作。

过了一会儿,灯L熄灭,两个电表中只有一个电表的示数变大,则下列判断中正确的是A.可能是灯L断路,电流表的示数变小B. 可能是电阻R短路,电压表的示数变大B.可能是灯L短路,电压表的示数变大D. 可能是电阻R断路,电流表的示数变小3.（2019新疆，9）如图所示，开关闭合后．当滑动变阻器滑片向某一方向滑动时，观察到灯泡变暗，该过程中A. 电流表示数变大，电压表示数变小B. 电流表示数变大，电压表示数变大C. 电流表示数变小，电压表示数变小D. 电流表示数变小，电压表示数变大4.（2019淮安，8）如图（a ）所示是电阻甲和乙的I-U 图像；（b ）、（c ）是它们的部分电路连接示意图，下列说法错误的是A. 当电阻乙两端电压为2. 5V 时，它的阻值和甲的阻值相等B. 图（b ）中，当电压U 为3V 时，乙的电阻为5Ω。

C. 图（c ）中，当电压U 为2V 时，干路总电流为0.6AD. 图（c ）中，在电压U 从0增大到2.5V 的过程中，通过甲、乙两电阻的电流之差先变大后变小 5. (2019扬州，9）如图所示，电源电压保持不变，开关 S 闭合后，调节滑动变阻器滑片，下列说法正确的是A. 滑片向左滑动，电流表示数增大，电压表示数减小B. 滑片向左滑动，电流表、电压表示数都增大C. 滑片向右滑动，电流表、电压表示数都增大D. 滑片向右滑动，电流表示数减小，电压表示数增大6. (2019泰州，12）如图,R 1>R 2,闭合开关,将滑动变阻器的滑片向左滑动,电压表V 1示数变化量的绝对值为△U 1,电压表V 2示数变化量的绝对值为△U 2,滑动变阻器R 两端电压变化量的绝对值为△U 3,下列说法正确的是A. V1示数变小,V2示数变大B. V1示数变大,△U1<△U2C. V2示数不变,△U1=△U3D. V2示数变大,△U1<△U37.（2019连云港，6）如图所示，电源电压恒定，闭合开关，L1、L2两灯均正常发光，电流表和电压表均有示数。

2019年中考物理真题分类汇编——测量小灯泡的电功率实验专题1.（2019枣庄，30）在“测量小灯泡的电功率”实验中，提供的器材有：6V的电源一个，2.5V的小灯泡（电阻约为10Ω）一个，电流表（0～0.6A，0～3A）和电压表（0～3V，0～15V）各一个，“50Ω2A”的滑动变阻器A和“10Ω1A”的滑动变阻器B各一个，开关一个，导线若干。

（1）通过估算，你应选用的滑动变阻器是（选填“A”或“B”）。

（2）闭合开关前，经检查发现某同学连接的电路有一根导线连接错误，请你在图甲中错误的连线上画“×”，并只移动一根导线，用笔画线代替导线将电路连接正确。

（3）连线好电路后，闭合开关，发现小灯泡不亮，电流表有示数，电压表无示数，则故障原因可能是小灯泡（选填“短路”或“断路”）。

（4）故障移除后，移动变阻器的滑片，当电压表的示数为2.5V时，电流表的示数如图乙所示，则小灯泡的额定功率是W，小灯泡正常工作时的电阻是Ω，（小数点后保留1位小数）（5）根据测出的数据，作出了小灯泡的电流I与电压U的关系图线，发现该图线不是一条直线，如图丙所示，其原因是温度升高，灯丝电阻（选填“增大”或“减小”）。

2.（2019泰安，23）要测量一个额定电压为4.5V小灯泡的功率，小灯泡正常工作时的电阻约为10Ω。

现有器材：电源（电压恒为8V），电流表，电压表，开关、导线若干，另有两种规格的滑动变阻器可供选择：R1（5Ω，1A）、R2（20Ω，1A）。

请完成下列问题：（1）滑动变阻器应选用＿＿＿＿。

（2）选出合适的滑动变阻器后，某同学将实验器材连成如图甲所示的实验电路，闭合开关前，应将滑动变阻器的滑片P移至端（选填“a”或“b”）。

闭合开关后，逐渐向另一端移动滑片P，观察到的现象是________。

（多选）A．小灯泡变亮，电压表示数变大B．小灯泡变亮，电流表示数变大C．小灯泡不发光，电流表示数接近0D．小灯泡不发光，电压表示数接近8V（3）造成上述现象的原因是其中有一条导线连接错误，请将该条错误导线打上“×””号；并用笔画线代替导线把它改到正确的位置上。

电流表、电压表示数变化专题1. （2019成都，20）如图所示.电源电压不变，开关s闭合后，把滑片P向右移动.则滑动变阻器接入电路的阻值将, 电压表示数将____________ 。

（两空均选填“变大”、“变小”或“不变”）。

2. （2019青岛，20）如图甲是某酒精浓度检测仪的原理图。

电源电压保持不变,值电阻，F2为酒精气体敏感电阻，它的阻值随酒精气体浓度的变化曲线如图乙所示。

闭合开关，驾驶员呼出的气体中酒精浓度越大，R的阻值越________ ，电压表示数越_________当电压表示数达到一定值时，检测仪发出报警信号。

酒精气体浓度3. （2019沈阳，13）如图所示，电源电压恒定，电路中各元件完好，在工作过程中不会损坏。

若只闭合S,时，移动滑片P,使灯泡变亮的过程中，电压表的示数 ___________ ;若滑片P移至a端，只闭合S2时与S和S2同时闭合时相比，电流表的示数________ 。

（以上两空均选填“变大”、“变小”或“不变”）4. （2019齐齐哈尔，21）如图所示电路，闭合开关S,滑动变阻器滑片P向右滑动过程中，电流表A的示数_______ 。

电压表V与电流表A示数的比值__________ 。

（均选填“变大”、“变R1为定小”或“不变”）5. （2019宿迁，16）随着我国经济的飞达发展，汽车已经进入寻常百姓人家。

如图是一种自动测定汽车油箱内油面高度的装置。

R0为定值电阻，R是滑动变阻器，它的金属滑片连在杠杆的一端。

从油量表（有电流表改装）指针所指的刻度就可知道邮箱内油面高低，当油面下降时，滑动变阻器连入电路的阻值将 ________ ，电流表的示数将______ （选填“变大”、“变小”或“不变”）。

若换用电压表改装成油量表，要求油面升高时电压表示数变大，电压表应并联在图______ 元件两端。

6. （2019毕节，8）如图所示的电路，闭合开关，当滑片P 向上移动的过程中，电流表读数和电压表读数的变化情况分别是（）RA. 变大，变大B.变大，变小C.变小，变小D.变小，变大7. （2019湘西州，13）如图所示的电路中，当滑动变阻器滑片左移时，下面说法正确的是（）A. 电压表示数变大B.总电流变小C.总电阻不变D. R2的电阻变大8. （2019荷泽，12）如图所示电路（电源电压保持不变），闭合开关S,当滑动变阻器的滑片向右端移动时，下列说法正确的是（）A. 电压表示数不变，电流表示数变大B. 电压表示数变大，电流表示数变小C. 电压表示数变小，电流表示数变小D.电压表示数变大，电阻 R1的电功率变大9. （ 2019长春，9）如图所示，电源两端的电压恒定•闭合开关 S1,小灯泡发光，再闭合开关S2,则（ ）A.小灯泡变亮 B .电流表示数变小 C.电压表示数不变D .电路的总电阻变大10. （2019烟台，14）如图所示，电源电压保持不变，R 为定值电阻，闭合开关S,将滑动变阻器 艮的滑片P 从最右端向中点移动，下列说法正确的是A. 电压表V 1与电压表V 2示数始终相等 B. 电流表A 示数变大，电压表 V 2示数变小 C. 电压表V 示数与电流表 A 示数之比变小 D. 电压表V 示数与电流表 A 示数之比不变11. （2019聊城，）如图所示的电路中，电源电压保持不变，闭合开关 S,当滑动变阻器的滑片P 向左滑动时，下列判断正确的是（）A. 电压表V示数变小B. 电压表V2示数不变C. 灯泡L的亮度不变D. 电压表V i与电流表A示数比值变小12. （2019威海，12）如图所示是某同学设计的监测河水流速变化的装置原理图。

2019 年中考物理实验专题复习探究电流与电阻的关系的实验命题点2.根据电路图连接实物图（①连接电路时，开关断开 ; ②电压表、电流表量程选择 ; ③电压表、电流表连接正确 ; ④滑动变阻器的接法正确）3.闭合开关前，应将滑动变阻器调至阻值最大位置4.滑动变阻器的作用（①调节电阻两端的电压和通过它的电流 ; ②保护电路）5.电压表、电流表的读数6.实验方法一控制变量法（在研究电流与电阻关系时 , 控制电压表示数不变 , 该实验是通过调节滑动变阻器来实现的）7.实验数据记录表格设计、实验数据分析 , 并用 I-R 的图象描述8.电路故障分析9.更换不同电阻多次测量的目的（使得出的规律具有普遍性）10.实验结论 :在电压一定时 , 导体中的电流与导体的电阻成反比典题欣赏:1．（ 2018?黔南州）在探究“电压一定时，电流跟电阻的关系”的实验中，设计的电路如图甲所示。

（1）请根据图甲电路图用笔画线代替导线，将图乙所示实物连接成完整电路（导线不允许交叉）。

（2）连接好电路，发现电流表没有示数，移动滑动变阻器的滑片，电压表示数始终接近电源电压，造成这一现象的原因可能是。

（3）排除电路故障后进行实验，多次改变R 的阻值，调节滑动变阻器，使电压示数保持不变。

若电压表示数偏小，则应将滑动变阻器向（选填“左”或“右”）滑动实验数据记录如表，其中第 5 次实验电流表示数如图丙所示，其读数为A。

实验次数 1 2 3 4 5电阻5 10 15 20 25R/Ω电流 I/A 0.6 0.3 0.2 0.154）分析实验数据可得实验结论是：2．（ 2018?长沙）小明用如图所示的电路做“探究一定电压下，电流与电阻的关系”实验时，保持定值电阻两端的电压为 2V 不变，多次更换定值电阻进行实验，实验室提供的实验器材有：电源（ 3 节新干电池串联）、电流表、电压表各一个，开关一个，五个定值电阻（5Ω，10Ω，15Ω，20Ω， 25Ω），一个滑动变阻器（规格为“ 25Ω 1.5）A，导“线若干。
