汽车涡轮增压简称Turbo,如果在轿车尾部看到Turbo或者T,即表明该车采用的发动机是涡轮增压发动机。
涡轮增压器实际上是一种空气压缩机,通过压缩空气来增加进气量。
它是利用发动机排出的废气惯性冲力来推动涡轮室内的涡轮,涡轮又带动同轴的叶轮,叶轮压送由空气滤清器管道送来的空气,使之增压进入气缸。
当发动机转速增快,废气排出速度与祸轮转速也同步增快,叶轮就压缩更多的空气进入气缸,空气的压力和密度增大可以燃烧更多的燃料,相应增加燃料量就可以增加发动机的输出功率。
涡轮增压器的最大优点是能在不加大发动机排量就能较大幅度地提高发动机的功率及扭力,一般而言,加装增压器后的发动机的功率及扭矩要增大20%—30%。
涡轮增压器的缺点是滞后,即由于叶轮的惯性作用对油门骤时变化反应迟缓,使发动机延迟增加或减少输出功率,这对于要突然加速或超车的汽车而言,瞬间会有点提不上劲的感觉。
涡轮增压器是一种利用内燃机(Internal Combustion Engine)运作所产生的废气驱动之空气压缩机(Air-compressor)。
与超级增压器(机械增压器, Super-Charger)功能相若,两者都可增加进入内燃机或锅炉的空气流量,从而令机器效率提升。
常见用于汽车引擎中,透过利用排出废气的热量及流量,涡轮增压器能提升内燃机的马力输出。
图为以气箔轴承为基础制造出来的涡轮增压器剖面图,图片来自Mohawk InnovativeTechnology Inc.一般车用内燃机在加装增压器后重量都会增加,所用作克服惯性(inertia)的能量会上升。
因涡轮增压器大部份时间都是利用引擎排出之废气驱动,所以较由引擎曲轴(Crankshaft)驱动之机械增压器占优。
但因引擎于低转运作时废气流量较低,涡轮增压器之表现未如理想,出现涡轮迟滞(Turbo-Lag)现象。
[编辑]物理机制一个冲程下,发动机做功的计算公式为V代表的是排气量,而P则是压强。
涡轮增压器构造及原理
嘿,朋友们!今天咱来聊聊涡轮增压器,这玩意儿可神奇啦!
你想想看,汽车就好比是一匹马,那涡轮增压器呢,就像是给这匹马加了一双翅膀,让它能跑得更快更猛!
涡轮增压器主要是由涡轮和压气机这两大部分组成的。
涡轮呢,就像是一个小风车,废气从这里吹过,它就呼呼地转起来啦。
而压气机呢,就负责把空气使劲往发动机里送,让发动机能有更多的“粮食”吃,这样就能产生更大的动力啦。
这就好比人跑步,要是能大口大口地吸气,那是不是就能跑得更有力气呀?涡轮增压器就是让汽车的“呼吸”更顺畅、更有力的秘密武器!
那涡轮增压器是怎么工作的呢?当发动机工作的时候,会排出废气,这些废气可不会白白浪费掉哦,它们会推动涡轮快速转动。
涡轮一转,就通过轴带动压气机也转起来啦。
压气机一转,就把外面的空气压缩后送进发动机里。
这样一来,发动机就像打了鸡血一样,动力蹭蹭往上涨啊!
你说神奇不神奇?这就好像是给汽车施了魔法一样。
而且啊,涡轮增压器让汽车在不增加太多油耗的情况下,获得更强的动力,这多划算呀!就像是花一份钱,得到了两份好处,这买卖多值!
不过呢,涡轮增压器也不是没有缺点的啦。
它就像是一个娇贵的小公主,得好好照顾着。
比如说,使用的时候要注意温度,不能让它太热了,不然它会不高兴的哟。
还有啊,保养也要跟上,要定期检查和维护,不然它要是闹脾气了,那可就麻烦啦。
但总的来说,涡轮增压器真的是汽车的好帮手呀!它让我们的驾驶体验更加棒,让汽车变得更加强大。
所以啊,大家可别小看了这个小小的涡轮增压器,它可是汽车世界里的大明星呢!有了它,我们的汽车才能跑得更快、更稳、更带劲!你说是不是呀?。
涡轮增压器的工作原理和故障维修一、发动机和空气增压系统的工作原理在讨论涡轮增压发动机系统之前,先回顾一下内燃机的基本工作原理及其同空气增压系统的关系。
内燃机是一种耗气机械,因为燃油需要与空气混合才能完成燃烧冲程。
一旦空燃比达到某一值后,再增加燃油,除了将黑烟和未燃尽的燃油排到大气中外,不会产生更多功率。
发动机供油越多,黑烟就越浓。
因此,超过空燃比极限后,增加供油量只会造成燃油消耗量过多、大气污染、废气温度升高,并使柴油机寿命缩短。
由此可见,增加空气量的能力对发动机来说是多么重要。
涡轮增压器是一种利用发动机排气中的剩余能量来工作的空气泵。
废气驱动涡轮叶轮总成,它与压气机叶轮相连接,如图1所示。
当涡轮增压器转子转动时,大量的压缩空气被输送到发动机的燃烧室里。
由于增加了压缩空气的重量,就可以使更多的燃油喷入到发动机里去,使发动机在尺寸不变的条件下而产生更多的功率。
图1 废气涡轮增压系统二、空气增压系统的优点涡轮增压有许多好处。
非增压发动机通过曲轴的运动直接从大气中吸进空气,而涡轮增压器向发动机提供压缩空气。
由于进入气缸的空气增多,所以允许喷入较多的燃油,使发动机产生较多的功率并具有较高的燃烧效率。
这意味着一台尺寸和重量相同的发动机经增压后可以产生较多的功率,或者说,一台小排量发动机经增压后可产生与较大发动机相同的功率。
其它还有节约燃油和降低排放等优点。
由于涡轮增压器为发动机提供了更多的空气,燃油在发动机气缸里燃烧时会燃烧得更充分、更彻底。
发动机进气管的空气保持正压力(大于大气压的压力)对发动机有几方面的好处。
当发动机进排气门重叠开启时,新鲜空气吹入燃烧室,清除所有残留在燃烧室里的废气,同时冷却气缸头、活塞和气门。
涡轮增压器可使非增压发动机在高原上工作时得到氧气补偿(使其达到标准大气条件)。
发动机和涡轮增压器相匹配,使进气管压力保持海平面大气压。
而一台自然吸气的发动机,随着海拔高度的增加,其功率将下降。

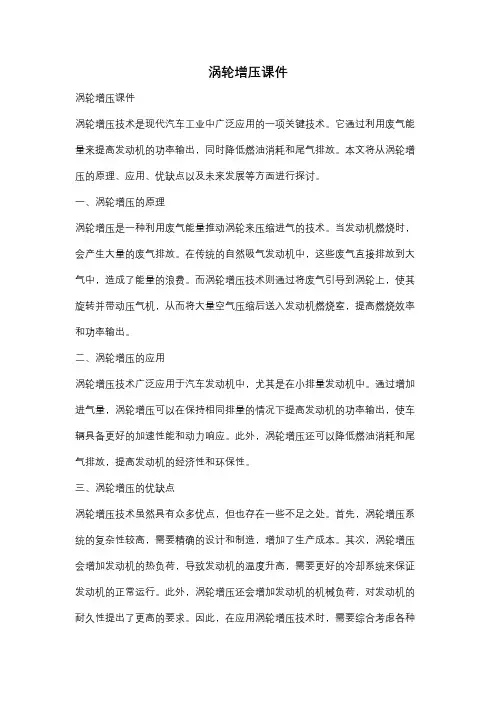

涡轮增压课件涡轮增压课件涡轮增压技术是现代汽车工业中广泛应用的一项关键技术。
它通过利用废气能量来提高发动机的功率输出,同时降低燃油消耗和尾气排放。
本文将从涡轮增压的原理、应用、优缺点以及未来发展等方面进行探讨。
一、涡轮增压的原理涡轮增压是一种利用废气能量推动涡轮来压缩进气的技术。
当发动机燃烧时,会产生大量的废气排放。
在传统的自然吸气发动机中,这些废气直接排放到大气中,造成了能量的浪费。
而涡轮增压技术则通过将废气引导到涡轮上,使其旋转并带动压气机,从而将大量空气压缩后送入发动机燃烧室,提高燃烧效率和功率输出。
二、涡轮增压的应用涡轮增压技术广泛应用于汽车发动机中,尤其是在小排量发动机中。
通过增加进气量,涡轮增压可以在保持相同排量的情况下提高发动机的功率输出,使车辆具备更好的加速性能和动力响应。
此外,涡轮增压还可以降低燃油消耗和尾气排放,提高发动机的经济性和环保性。
三、涡轮增压的优缺点涡轮增压技术虽然具有众多优点,但也存在一些不足之处。
首先,涡轮增压系统的复杂性较高,需要精确的设计和制造,增加了生产成本。
其次,涡轮增压会增加发动机的热负荷,导致发动机的温度升高,需要更好的冷却系统来保证发动机的正常运行。
此外,涡轮增压还会增加发动机的机械负荷,对发动机的耐久性提出了更高的要求。
因此,在应用涡轮增压技术时,需要综合考虑各种因素,确保发动机的可靠性和性能。
四、涡轮增压技术的发展趋势随着汽车工业的不断发展和技术的进步,涡轮增压技术也在不断演进和改进。
未来,涡轮增压技术将更加智能化和高效化。
例如,采用可变几何涡轮增压器可以根据发动机负荷和转速的变化来调整涡轮的叶片角度,以实现更好的匹配和响应性能。
此外,与电动机和混合动力系统的结合也是未来发展的方向,通过电动机的辅助来提供额外的动力输出,进一步提高发动机的性能和经济性。
总结:涡轮增压技术作为一项重要的汽车技术,对提高发动机的性能和经济性具有重要意义。
通过合理的设计和应用,涡轮增压可以实现更高的功率输出和燃油效率,同时降低尾气排放。
