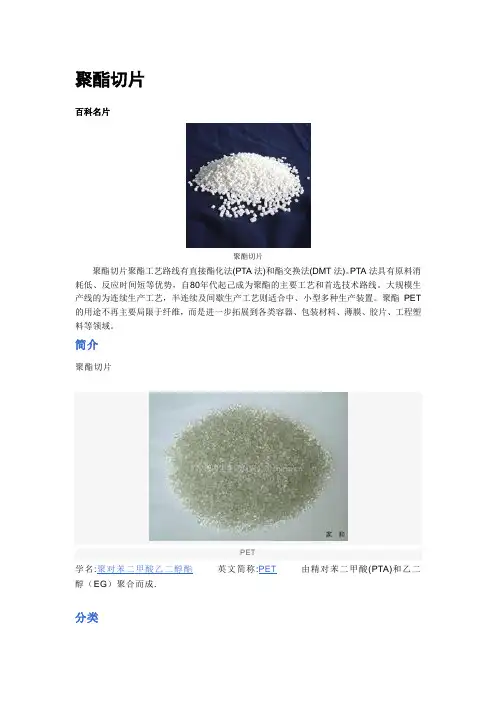

聚酯切片的生产工艺介绍百科名片聚酯切片聚酯切片聚酯工艺路线有直接酯化法(PTA法)和酯交换法(DMT法)。
PTA法具有原料消耗低、反应时间短等优势,自80年代起己成为聚酯的主要工艺和首选技术路线。
大规模生产线的为连续生产工艺,半连续及间歇生产工艺则适合中、小型多种生产装置。
聚酯PET 的用途不再主要局限于纤维,而是进一步拓展到各类容器、包装材料、薄膜、胶片、工程塑料等领域。
简介聚酯切片PET学名:聚对苯二甲酸乙二醇酯英文简称:PET由精对苯二甲酸(PTA)和乙二醇(EG)聚合而成.分类1、按组成和结构可分为:共混、共聚、结晶、液晶、环形聚酯切片等;2、按性能可分为:着色、阻燃、抗静电、吸湿、抗起球、抗菌、增白、低熔点、增粘(高粘)聚酯切片等;3、按用途可分为:纤维级聚酯切片、瓶级聚酯切片、膜级聚酯切片(主要是工艺指标不同)。
纤维级聚酯切片按其中消光剂tio2的含量不同又可以分为:超有光(大有光)、有光、半消光、(全)消光聚酯切片。
另外还有阳离子聚酯切片。
发现与发展目前,主要用于瓶级聚酯(广泛用于各种饮料尤其是碳酸饮料的包装)、聚酯薄膜(主要用于包装材料、胶片和磁带等)以及化纤用涤纶. 聚酯系列产品的最早历史,可以说,1928年美国杜邦公司的卡罗瑟斯(Carothers)对脂肪族二元酸和乙二醇的缩聚进行了研究,并最早用聚酯制成了纤维。
1931年秋天,卡罗瑟斯(Carothers)在美国化学会正式发表其研究成果。
该纤维具有丝的光泽,强力和弹性均可和蚕丝媲美,但是由于其熔点低、易水解不耐碱,而无实用价值。
但这项研究最早证实了聚酯可以制成纤维。
1941年英国卡利科印染工作者协会(以下简称CPA)的温菲尔德和迪克森在卡罗瑟斯(Carothers)工作的启发下,继续研究聚酯,1942年CPA取得了专利权。
可以说,聚酯(PET)是在1949年率先在英国实现工业化生产,因其有优良的服用和高强度等性能,成为合成纤维中产量最大的品种。

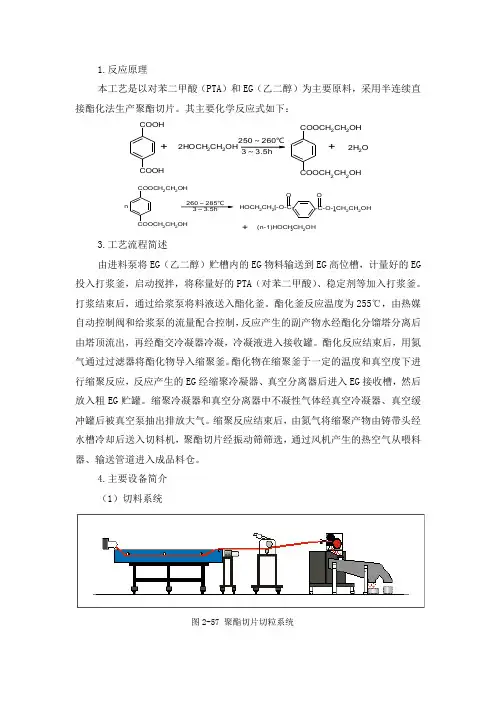

1.反应原理本工艺是以对苯二甲酸(PTA )和EG (乙二醇)为主要原料,采用半连续直接酯化法生产聚酯切片。
其主要化学反应式如下: C O O H C O O H +2HOCH 2CH 2OH C O O C H 2C H 2O HC O O C H 2C H 2O H +2H 2O 250~260℃ C O O C H 2C H 2O HC O O C H 2C H 2O H n HOCH 2CH 2[-O-C- O-C-O-]n CH 2CH 2OH O +(n-1)HOCH 2CH 2OH 260~285℃3~3.5h3.工艺流程简述由进料泵将EG (乙二醇)贮槽内的EG 物料输送到EG 高位槽,计量好的EG 投入打浆釜,启动搅拌,将称量好的PTA (对苯二甲酸)、稳定剂等加入打浆釜。
打浆结束后,通过给浆泵将料液送入酯化釜。
酯化釜反应温度为255℃,由热媒自动控制阀和给浆泵的流量配合控制,反应产生的副产物水经酯化分馏塔分离后由塔顶流出,再经酯交冷凝器冷凝,冷凝液进入接收罐。
酯化反应结束后,用氮气通过过滤器将酯化物导入缩聚釜。
酯化物在缩聚釜于一定的温度和真空度下进行缩聚反应,反应产生的EG 经缩聚冷凝器、真空分离器后进入EG 接收槽,然后放入粗EG 贮罐。
缩聚冷凝器和真空分离器中不凝性气体经真空冷凝器、真空缓冲罐后被真空泵抽出排放大气。
缩聚反应结束后,由氮气将缩聚产物由铸带头经水槽冷却后送入切料机,聚酯切片经振动筛筛选,通过风机产生的热空气从喂料器、输送管道进入成品料仓。
4.主要设备简介(1)切料系统图2-57 聚酯切片切粒系统本工艺所用设备除聚酯切片切粒系统和铸带头外,基本上是常用设备。
聚酯切片切粒系统见图2-57。
该系统由水槽、导流板、牵引机、切粒机、振动筛等组成。
而切粒机主要有机壳、机座、电机、变速箱、定刀、动刀、喂料口和出状经水冷却后由切粒机切成大小均匀的聚酯切片。
(3)反应釜酯化釜和缩聚釜的结构基本相似,二者的主要区别仅在于使用的温度高低不一。
聚酯生产工艺 (3)第一章聚酯生产概况 (3)第一节涤纶生产的历史 (3)第二节涤纶生产工艺路线 (3)第三节涤纶改性及聚酯新品种 (5)第二章聚酯合成基础知识 (6)第一节高聚物的基本概念 (6)第二节缩聚反应 (8)第三节高聚物的性质 (13)第四节聚合反应工程简介 (15)第三章聚酯生产的原料及辅助料 (17)第一节对苯二甲酸 (17)第二节乙二醇 (18)第三节二氧化钛 (18)第四节催化剂 (19)第四章聚酯合成原理 (20)第一节聚酯合成的主反应 (20)第二节聚酯合成的化学平衡 (23)第三节聚酯合成反应动力学 (27)第四节聚酯合成的副反应 (29)第五节聚酯合成的催化剂 (36)第五章聚酯生产原料的配制 (40)第一节PTA的卸料、贮存和输送 (40)第二节催化剂溶液的制备 (42)第三节PTA-EG浆料的配制 (43)第四节二氧化钛悬浮液的配制 (45)第六章聚酯生产工艺过程 (48)第一节聚酯生产的工艺方法 (48)第二节聚酯生产工艺条件的选择 (49)第三节聚酯生产工艺过程的控制和调节 (53)第四节聚酯生产工艺过程的计算 (56)第七章聚酯熔体的切片和包装 (59)第一节聚酯熔体的输送 (59)第二节聚酯熔体的挤出能力 (60)第三节聚酯切片生产的工艺过程 (61)第四节聚酯切片的输送与脱水分离 (61)第五节聚酯切片的贮存和包装 (64)第八章聚酯装置的操作方法 (65)第一节聚酯装置的开车准备 (65)第二节聚酯装置的开车 (69)第三节聚酯生产上学运行操作 (71)第四节聚酯装置的停车操作 (71)第九章聚酯生产的副产物及其综合利用 (73)第一节聚酯生产副产物概述 (73)第二节乙二醇回收 (73)第三节聚酯废料的回收和利用 (75)第十章聚酯生产辅助装置 (77)第一节热媒加热系统 (77)第二节溴化锂制冷装置 (79)第三节仪表压缩空气和过滤器清洗 (81)第十一章聚酯生产公用工程及废水处理 (84)第一节水 (84)第二节电 (85)第三节汽和气 (85)第四节废水处理 (86)第十二章聚酯生产中间产品及最终产品的测试分析 (88)第一节中间控制主要项目的测试分析 (88)第二节中间产品主要项目的测试分析 (89)第三节成品项目的测试分析 (89)第十三章安全生产知识 (92)聚酯生产工艺第一章 聚酯生产概况聚酯是由二元或多元醇和二元或多元酸缩聚而成,在大分子主链上含有酯键〔〕C O O --的一大类高聚物的总称。
聚酯切片百科名片聚酯切片聚酯切片聚酯工艺路线有直接酯化法(PTA法)和酯交换法(DMT法)。
PTA法具有原料消耗低、反应时间短等优势,自80年代起己成为聚酯的主要工艺和首选技术路线。
大规模生产线的为连续生产工艺,半连续及间歇生产工艺则适合中、小型多种生产装置。
聚酯PET 的用途不再主要局限于纤维,而是进一步拓展到各类容器、包装材料、薄膜、胶片、工程塑料等领域。
简介聚酯切片PET学名:聚对苯二甲酸乙二醇酯英文简称:PET由精对苯二甲酸(PTA)和乙二醇(EG)聚合而成.分类1、按组成和结构可分为:共混、共聚、结晶、液晶、环形聚酯切片等;2、按性能可分为:着色、阻燃、抗静电、吸湿、抗起球、抗菌、增白、低熔点、增粘(高粘)聚酯切片等;3、按用途可分为:纤维级聚酯切片、瓶级聚酯切片、膜级聚酯切片(主要是工艺指标不同)。
纤维级聚酯切片按其中消光剂tio2的含量不同又可以分为:超有光(大有光)、有光、半消光、(全)消光聚酯切片。
另外还有阳离子聚酯切片。
发现与发展目前,主要用于瓶级聚酯(广泛用于各种饮料尤其是碳酸饮料的包装)、聚酯薄膜(主要用于包装材料、胶片和磁带等)以及化纤用涤纶. 聚酯系列产品的最早历史,可以说,1928年美国杜邦公司的卡罗瑟斯(Carothers)对脂肪族二元酸和乙二醇的缩聚进行了研究,并最早用聚酯制成了纤维。
1931年秋天,卡罗瑟斯(Carothers)在美国化学会正式发表其研究成果。
该纤维具有丝的光泽,强力和弹性均可和蚕丝媲美,但是由于其熔点低、易水解不耐碱,而无实用价值。
但这项研究最早证实了聚酯可以制成纤维。
1941年英国卡利科印染工作者协会(以下简称CPA)的温菲尔德和迪克森在卡罗瑟斯(Carothers)工作的启发下,继续研究聚酯,1942年CPA取得了专利权。
可以说,聚酯(PET)是在1949年率先在英国实现工业化生产,因其有优良的服用和高强度等性能,成为合成纤维中产量最大的品种。
聚酯生产工艺 (3)第一章聚酯生产概况 (3)第一节涤纶生产的历史 (3)第二节涤纶生产工艺路线 (3)第三节涤纶改性及聚酯新品种 (5)第二章聚酯合成基础知识 (6)第一节高聚物的基本概念 (6)第二节缩聚反应 (8)第三节高聚物的性质 (13)第四节聚合反应工程简介 (15)第三章聚酯生产的原料及辅助料 (17)第一节对苯二甲酸 (17)第二节乙二醇 (18)第三节二氧化钛 (18)第四节催化剂 (19)第四章聚酯合成原理 (20)第一节聚酯合成的主反应 (20)第二节聚酯合成的化学平衡 (23)第三节聚酯合成反应动力学 (27)第四节聚酯合成的副反应 (29)第五节聚酯合成的催化剂 (36)第五章聚酯生产原料的配制 (40)第一节PTA的卸料、贮存和输送 (40)第二节催化剂溶液的制备 (42)第三节PTA-EG浆料的配制 (43)第四节二氧化钛悬浮液的配制 (45)第六章聚酯生产工艺过程 (48)第一节聚酯生产的工艺方法 (48)第二节聚酯生产工艺条件的选择 (49)第三节聚酯生产工艺过程的控制和调节 (53)第四节聚酯生产工艺过程的计算 (56)第七章聚酯熔体的切片和包装 (59)第一节聚酯熔体的输送 (59)第二节聚酯熔体的挤出能力 (60)第三节聚酯切片生产的工艺过程 (61)第四节聚酯切片的输送与脱水分离 (61)第五节聚酯切片的贮存和包装 (64)第八章聚酯装置的操作方法 (65)第一节聚酯装置的开车准备 (65)第二节聚酯装置的开车 (69)第三节聚酯生产上学运行操作 (71)第四节聚酯装置的停车操作 (71)第九章聚酯生产的副产物及其综合利用 (73)第一节聚酯生产副产物概述 (73)第二节乙二醇回收 (73)第三节聚酯废料的回收和利用 (75)第十章聚酯生产辅助装置 (77)第一节热媒加热系统 (77)第二节溴化锂制冷装置 (79)第三节仪表压缩空气和过滤器清洗 (81)第十一章聚酯生产公用工程及废水处理 (84)第一节水 (84)第二节电 (85)第三节汽和气 (85)第四节废水处理 (86)第十二章聚酯生产中间产品及最终产品的测试分析 (88)第一节中间控制主要项目的测试分析 (88)第二节中间产品主要项目的测试分析 (89)第三节成品项目的测试分析 (89)第十三章安全生产知识 (92)聚酯生产工艺第一章 聚酯生产概况聚酯是由二元或多元醇和二元或多元酸缩聚而成,在大分子主链上含有酯键〔〕C O O --的一大类高聚物的总称。
