棒线材生产工艺.ppt

轧钢生产工艺流程1、棒材生产线工艺流程钢坯验收→加热→轧制→倍尺剪切→冷却→剪切→检验→包装→计量→入库(1)钢坯验收〓钢坯质量是关系到成品质量的关键，必须经过检查验收。

①、钢坯验收程序包括：物卡核对、外形尺寸测量、表面质量检查、记录等。

②、钢坯验收依据钢坯技术标准和内控技术条件进行，不合格钢坯不得入炉。

(2)、钢坯加热钢坯加热是热轧生产工艺过程中的重要工序。

①、钢坯加热的目的钢坯加热的目的是提高钢的塑性，降低变形抗力，以便于轧制；正确的加热工艺，还可以消除或减轻钢坯内部组织缺陷。

钢的加热工艺与钢材质量、轧机产量、能量消耗、轧机寿命等各项技术经济指标有直接关系。

②、三段连续式加热炉所谓的三段即：预热段、加热段和均热段。

预热段的作用：利用加热烟气余热对钢坯进行预加热，以节约燃料。

（一般预加热到300～450℃）加热段的作用：对预加热钢坯再加温至1150～1250℃，它是加热炉的主要供热段，决定炉子的加热生产能力。

均热段的作用：减少钢坯内外温差及消除水冷滑道黑印，稳定均匀加热质量。

③、钢坯加热常见的几种缺陷a、过热钢坯在高温长时间加热时，极易产生过热现象。

钢坯产生过热现象主要表现在钢的组织晶粒过分长大变为粗晶组织，从而降低晶粒间的结合力，降低钢的可塑性。

过热钢在轧制时易产生拉裂，尤其边角部位。

轻微过热时钢材表面产生裂纹，影响钢材表面质量和力学性能。

为了避免产生过热缺陷，必须对加热温度和加热时间进行严格控制。

b、过烧钢坯在高温长时间加热会变成粗大的结晶组织，同时晶粒边界上的低熔点非金属化合物氧化而使结晶组织遭到破坏，使钢失去应有的强度和塑性，这种现象称为过烧。

过烧钢在轧制时会产生严重的破裂。

因此过烧是比过热更为严重的一种加热缺陷。

过烧钢除重新冶炼外无法挽救。

避免过烧的办法：合理控制加热温度和炉内氧化气氛，严格执行正确的加热制度和待轧制度，避免温度过高。

c、温度不均钢坯加热速度过快或轧制机时产量大于加热能力时易产生这种现象。

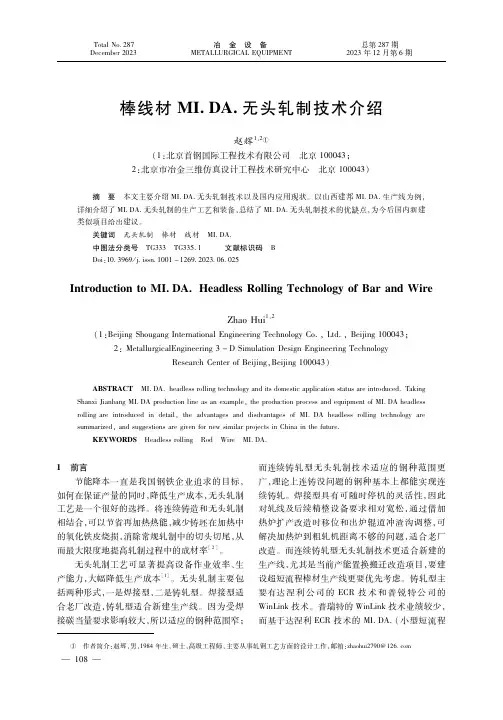

棒线材ＭＩ．ＤＡ．无头轧制技术介绍赵辉１，２①（１：北京首钢国际工程技术有限公司　北京１０００４３；２：北京市冶金三维仿真设计工程技术研究中心　北京１０００４３）摘　要　本文主要介绍ＭＩ．ＤＡ．无头轧制技术以及国内应用现状。

以山西建邦ＭＩ．ＤＡ．生产线为例，详细介绍了ＭＩ．ＤＡ．无头轧制的生产工艺和装备，总结了ＭＩ．ＤＡ．无头轧制技术的优缺点，为今后国内新建类似项目给出建议。

关键词　无头轧制　棒材　线材　ＭＩ．ＤＡ．中图法分类号　ＴＧ３３３　ＴＧ３３５．１ 文献标识码　ＢＤｏｉ：１０ ３９６９／ｊ ｉｓｓｎ １００１－１２６９ ２０２３ ０６ ０２５ＩｎｔｒｏｄｕｃｔｉｏｎｔｏＭＩ．ＤＡ．ＨｅａｄｌｅｓｓＲｏｌｌｉｎｇＴｅｃｈｎｏｌｏｇｙｏｆＢａｒａｎｄＷｉｒｅＺｈａｏＨｕｉ１，２（１：ＢｅｉｊｉｎｇＳｈｏｕｇａｎｇＩｎｔｅｒｎａｔｉｏｎａｌＥｎｇｉｎｅｅｒｉｎｇＴｅｃｈｎｏｌｏｇｙＣｏ．，Ｌｔｄ．，Ｂｅｉｊｉｎｇ１０００４３；２：ＭｅｔａｌｌｕｒｇｉｃａｌＥｎｇｉｎｅｅｒｉｎｇ３－ＤＳｉｍｕｌａｔｉｏｎＤｅｓｉｇｎＥｎｇｉｎｅｅｒｉｎｇＴｅｃｈｎｏｌｏｇｙＲｅｓｅａｒｃｈＣｅｎｔｅｒｏｆＢｅｉｊｉｎｇ，Ｂｅｉｊｉｎｇ１０００４３）ＡＢＳＴＲＡＣＴ　ＭＩ．ＤＡ．ｈｅａｄｌｅｓｓｒｏｌｌｉｎｇｔｅｃｈｎｏｌｏｇｙａｎｄｉｔｓｄｏｍｅｓｔｉｃａｐｐｌｉｃａｔｉｏｎｓｔａｔｕｓａｒｅｉｎｔｒｏｄｕｃｅｄ．ＴａｋｉｎｇＳｈａｎｘｉＪｉａｎｂａｎｇＭＩ．ＤＡｐｒｏｄｕｃｔｉｏｎｌｉｎｅａｓａｎｅｘａｍｐｌｅ，ｔｈｅｐｒｏｄｕｃｔｉｏｎｐｒｏｃｅｓｓａｎｄｅｑｕｉｐｍｅｎｔｏｆＭＩ．ＤＡｈｅａｄｌｅｓｓｒｏｌｌｉｎｇａｒｅｉｎｔｒｏｄｕｃｅｄｉｎｄｅｔａｉｌ，ｔｈｅａｄｖａｎｔａｇｅｓａｎｄｄｉｓｄｖａｎｔａｇｅｓｏｆＭＩ．ＤＡｈｅａｄｌｅｓｓｒｏｌｌｉｎｇｔｅｃｈｎｏｌｏｇｙａｒｅｓｕｍｍａｒｉｚｅｄ，ａｎｄｓｕｇｇｅｓｔｉｏｎｓａｒｅｇｉｖｅｎｆｏｒｎｅｗｓｉｍｉｌａｒｐｒｏｊｅｃｔｓｉｎＣｈｉｎａｉｎｔｈｅｆｕｔｕｒｅ．ＫＥＹＷＯＲＤＳ　Ｈｅａｄｌｅｓｓｒｏｌｌｉｎｇ　Ｒｏｄ　Ｗｉｒｅ　ＭＩ．ＤＡ．１　前言节能降本一直是我国钢铁企业追求的目标，如何在保证产量的同时，降低生产成本，无头轧制工艺是一个很好的选择。

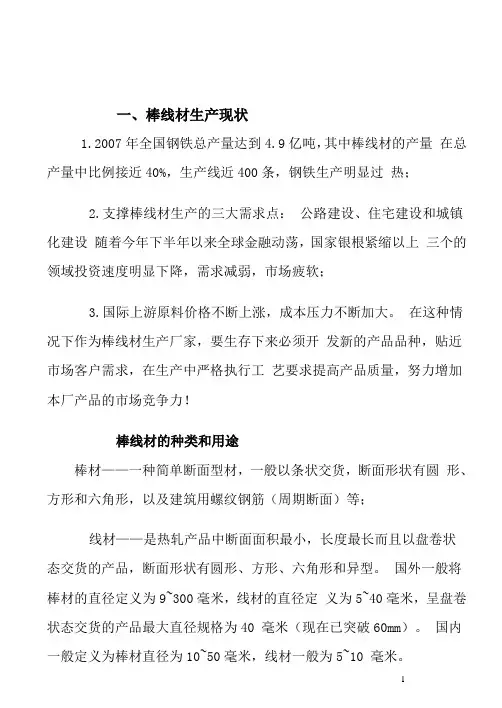

一、棒线材生产现状1.2007年全国钢铁总产量达到4.9亿吨，其中棒线材的产量在总产量中比例接近40%，生产线近400条，钢铁生产明显过热；2.支撑棒线材生产的三大需求点：公路建设、住宅建设和城镇化建设随着今年下半年以来全球金融动荡，国家银根紧缩以上三个的领域投资速度明显下降，需求减弱，市场疲软；3.国际上游原料价格不断上涨，成本压力不断加大。

在这种情况下作为棒线材生产厂家，要生存下来必须开发新的产品品种，贴近市场客户需求，在生产中严格执行工艺要求提高产品质量，努力增加本厂产品的市场竞争力！棒线材的种类和用途棒材——一种简单断面型材，一般以条状交货，断面形状有圆形、方形和六角形，以及建筑用螺纹钢筋（周期断面）等；线材——是热轧产品中断面面积最小，长度最长而且以盘卷状态交货的产品，断面形状有圆形、方形、六角形和异型。

国外一般将棒材的直径定义为9~300毫米，线材的直径定义为5~40毫米，呈盘卷状态交货的产品最大直径规格为40 毫米（现在已突破60mm）。

国内一般定义为棒材直径为10~50毫米，线材一般为5~10 毫米。

棒线材的用途十分广泛，除了建筑用的螺纹钢筋和线材等被直接用作成品外，一般都要经过深加工才能制成产品。

表 1.1为棒、线的分类及其用途。

表1.1 棒、线材的产品分类和用途钢种用途一般机械零件、标准件钢筋混凝土建筑汽车零件、机械零件、标准件重要得汽车零件、机械零件、标准件汽车、机械用弹簧机械零件和标准件切削刀具、钻头、模具、手工工具轴承各种不锈钢制品冷拔各种丝材、钉子、金属网丝汽车轮胎用帘线焊条表1.2 市场对部分棒、线材产品的质量要求和生产对策冷加工材:硬线、轮胎用线材本厂产品种类及部分质量要求1.螺纹钢：（1）端部剪切正直，可以满足客户采用套筒机械联接得要求；（2）钢筋表面不准有裂纹、结疤和折叠；（3）国内要求螺纹钢表面不准存在回火马氏体。

2.碳结钢：（1）表面不得有裂纹、折叠、结疤和夹杂；（2）表面允许有局部发纹、拉裂、凹坑、麻点和刮痕，但不得超出允许得偏差；（3）表面缺陷允许清除，但是清除处应圆滑无棱角，不允许横向清除，清除宽度不得小于清除深度得 5倍，清除深度不得超过该尺寸圆钢的允许负偏差；（4）不得有分层和缩孔残余，不得有高度大于5毫米的毛刺，用压力剪切的条钢端部允许有局部变形。

轧钢生产工艺流程1、棒材生产线工艺流程钢坯验收→加热→轧制→倍尺剪切→冷却→剪切→检验→包装→计量→入库(1)钢坯验收〓钢坯质量是关系到成品质量的关键，必须经过检查验收。

①、钢坯验收程序包括：物卡核对、外形尺寸测量、表面质量检查、记录等。

②、钢坯验收依据钢坯技术标准和内控技术条件进行，不合格钢坯不得入炉。

(2)、钢坯加热钢坯加热是热轧生产工艺过程中的重要工序。

①、钢坯加热的目的钢坯加热的目的是提高钢的塑性，降低变形抗力，以便于轧制；正确的加热工艺，还可以消除或减轻钢坯内部组织缺陷。

钢的加热工艺与钢材质量、轧机产量、能量消耗、轧机寿命等各项技术经济指标有直接关系。

②、三段连续式加热炉所谓的三段即：预热段、加热段和均热段。

预热段的作用：利用加热烟气余热对钢坯进行预加热，以节约燃料。

（一般预加热到300～450℃）加热段的作用：对预加热钢坯再加温至1150～1250℃，它是加热炉的主要供热段，决定炉子的加热生产能力。

均热段的作用：减少钢坯内外温差及消除水冷滑道黑印，稳定均匀加热质量。

③、钢坯加热常见的几种缺陷a、过热钢坯在高温长时间加热时，极易产生过热现象。

钢坯产生过热现象主要表现在钢的组织晶粒过分长大变为粗晶组织，从而降低晶粒间的结合力，降低钢的可塑性。

过热钢在轧制时易产生拉裂，尤其边角部位。

轻微过热时钢材表面产生裂纹，影响钢材表面质量和力学性能。

为了避免产生过热缺陷，必须对加热温度和加热时间进行严格控制。

b、过烧钢坯在高温长时间加热会变成粗大的结晶组织，同时晶粒边界上的低熔点非金属化合物氧化而使结晶组织遭到破坏，使钢失去应有的强度和塑性，这种现象称为过烧。

过烧钢在轧制时会产生严重的破裂。

因此过烧是比过热更为严重的一种加热缺陷。

过烧钢除重新冶炼外无法挽救。

避免过烧的办法：合理控制加热温度和炉内氧化气氛，严格执行正确的加热制度和待轧制度，避免温度过高。

c、温度不均钢坯加热速度过快或轧制机时产量大于加热能力时易产生这种现象。

轧钢生产工艺流程1、棒材生产线工艺流程钢坯验收→加热→轧制→倍尺剪切→冷却→剪切→检验→包装→计量→入库(1)钢坯验收〓钢坯质量是关系到成品质量的关键，必须经过检查验收。

①、钢坯验收程序包括：物卡核对、外形尺寸测量、表面质量检查、记录等。

②、钢坯验收依据钢坯技术标准和内控技术条件进行，不合格钢坯不得入炉。

(2)、钢坯加热钢坯加热是热轧生产工艺过程中的重要工序。

①、钢坯加热的目的钢坯加热的目的是提高钢的塑性，降低变形抗力，以便于轧制；正确的加热工艺，还可以消除或减轻钢坯内部组织缺陷。

钢的加热工艺与钢材质量、轧机产量、能量消耗、轧机寿命等各项技术经济指标有直接关系。

②、三段连续式加热炉所谓的三段即：预热段、加热段和均热段。

预热段的作用：利用加热烟气余热对钢坯进行预加热，以节约燃料。

（一般预加热到300～450℃）加热段的作用：对预加热钢坯再加温至1150～1250℃，它是加热炉的主要供热段，决定炉子的加热生产能力。

均热段的作用：减少钢坯内外温差及消除水冷滑道黑印，稳定均匀加热质量。

③、钢坯加热常见的几种缺陷a、过热钢坯在高温长时间加热时，极易产生过热现象。

钢坯产生过热现象主要表现在钢的组织晶粒过分长大变为粗晶组织，从而降低晶粒间的结合力，降低钢的可塑性。

过热钢在轧制时易产生拉裂，尤其边角部位。

轻微过热时钢材表面产生裂纹，影响钢材表面质量和力学性能。

为了避免产生过热缺陷，必须对加热温度和加热时间进行严格控制。

b、过烧钢坯在高温长时间加热会变成粗大的结晶组织，同时晶粒边界上的低熔点非金属化合物氧化而使结晶组织遭到破坏，使钢失去应有的强度和塑性，这种现象称为过烧。

过烧钢在轧制时会产生严重的破裂。

因此过烧是比过热更为严重的一种加热缺陷。

过烧钢除重新冶炼外无法挽救。

避免过烧的办法：合理控制加热温度和炉内氧化气氛，严格执行正确的加热制度和待轧制度，避免温度过高。

c、温度不均钢坯加热速度过快或轧制机时产量大于加热能力时易产生这种现象。

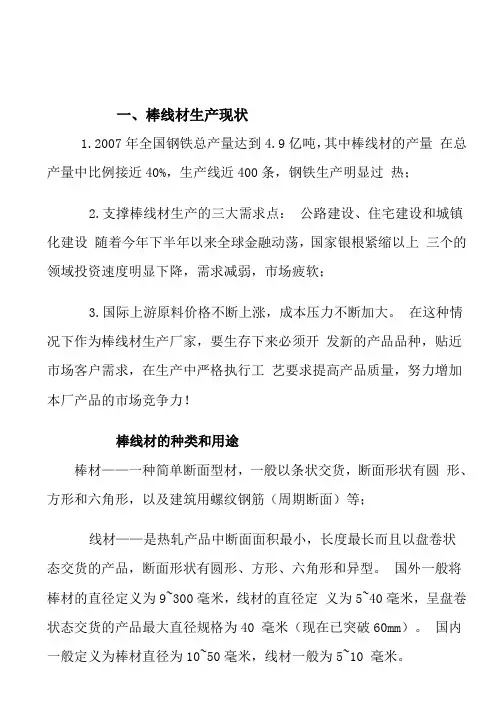

一、棒线材生产现状1.2007年全国钢铁总产量达到4.9亿吨，其中棒线材的产量在总产量中比例接近40%，生产线近400条，钢铁生产明显过热；2.支撑棒线材生产的三大需求点：公路建设、住宅建设和城镇化建设随着今年下半年以来全球金融动荡，国家银根紧缩以上三个的领域投资速度明显下降，需求减弱，市场疲软；3.国际上游原料价格不断上涨，成本压力不断加大。

在这种情况下作为棒线材生产厂家，要生存下来必须开发新的产品品种，贴近市场客户需求，在生产中严格执行工艺要求提高产品质量，努力增加本厂产品的市场竞争力！棒线材的种类和用途棒材——一种简单断面型材，一般以条状交货，断面形状有圆形、方形和六角形，以及建筑用螺纹钢筋（周期断面）等；线材——是热轧产品中断面面积最小，长度最长而且以盘卷状态交货的产品，断面形状有圆形、方形、六角形和异型。

国外一般将棒材的直径定义为9~300毫米，线材的直径定义为5~40毫米，呈盘卷状态交货的产品最大直径规格为40 毫米（现在已突破60mm）。

国内一般定义为棒材直径为10~50毫米，线材一般为5~10 毫米。

棒线材的用途十分广泛，除了建筑用的螺纹钢筋和线材等被直接用作成品外，一般都要经过深加工才能制成产品。

表 1.1为棒、线的分类及其用途。

表1.1 棒、线材的产品分类和用途钢种用途一般机械零件、标准件钢筋混凝土建筑汽车零件、机械零件、标准件重要得汽车零件、机械零件、标准件汽车、机械用弹簧机械零件和标准件切削刀具、钻头、模具、手工工具轴承各种不锈钢制品冷拔各种丝材、钉子、金属网丝汽车轮胎用帘线焊条表1.2 市场对部分棒、线材产品的质量要求和生产对策冷加工材:硬线、轮胎用线材本厂产品种类及部分质量要求1.螺纹钢：（1）端部剪切正直，可以满足客户采用套筒机械联接得要求；（2）钢筋表面不准有裂纹、结疤和折叠；3（3）国内要求螺纹钢表面不准存在回火马氏体。

2.碳结钢：（1）表面不得有裂纹、折叠、结疤和夹杂；（2）表面允许有局部发纹、拉裂、凹坑、麻点和刮痕，但不得超出允许得偏差；（3）表面缺陷允许清除，但是清除处应圆滑无棱角，不允许横向清除，清除宽度不得小于清除深度得 5倍，清除深度不得超过该尺寸圆钢的允许负偏差；（4）不得有分层和缩孔残余，不得有高度大于5毫米的毛刺，用压力剪切的条钢端部允许有局部变形。

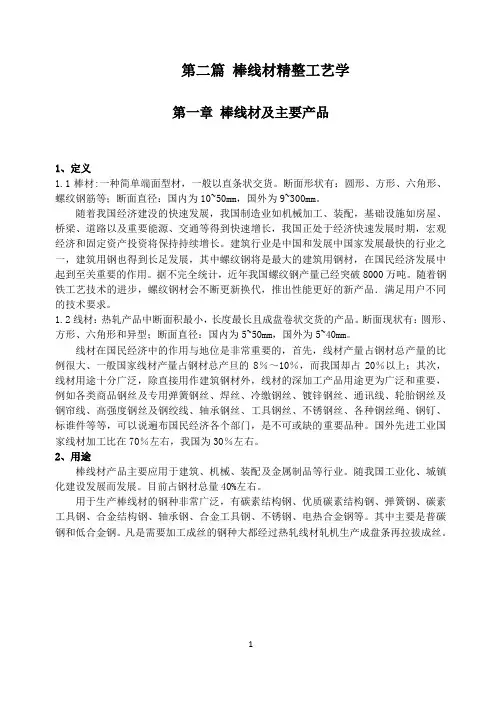

第二篇棒线材精整工艺学第一章棒线材及主要产品1、定义1.1棒材:一种简单端面型材，一般以直条状交货。

断面形状有：圆形、方形、六角形、螺纹钢筋等；断面直径：国内为10~50mm，国外为9~300mm。

随着我国经济建没的快速发展，我国制造业如机械加工、装配，基础设施如房屋、桥梁、道路以及重要能源、交通等得到快速增长，我国正处于经济快速发展时期，宏观经济和固定资产投资将保持持续增长。

建筑行业是中国和发展中国家发展最快的行业之一，建筑用钢也得到长足发展，其中螺纹钢将是最大的建筑用钢材，在国民经济发展中起到至关重要的作用。

据不完全统计，近年我国螺纹钢产量已经突破8000万吨。

随着钢铁工艺技术的进步，螺纹钢材会不断更新换代，推出性能更好的新产品．满足用户不同的技术要求。

1.2线材：热轧产品中断面积最小，长度最长且成盘卷状交货的产品。

断面现状有：圆形、方形、六角形和异型；断面直径：国内为5~50mm，国外为5~40mm。

线材在国民经济中的作用与地位是非常重要的，首先，线材产量占钢材总产量的比例很大、一般国家线材产量占钢材总产旦的8％～10％，而我国却占20％以上；其次，线材用途十分广泛，除直接用作建筑钢材外，线材的深加工产品用途更为广泛和重要，例如各类商品钢丝及专用弹簧钢丝、焊丝、冷缴钢丝、镀锌钢丝、通讯线、轮胎钢丝及钢帘线、高强度钢丝及钢绞线、轴承钢丝、工具钢丝、不锈钢丝、各种钢丝绳、钢钉、标谁件等等，可以说遍布国民经济各个部门，是不可或缺的重要品种。

国外先进工业国家线材加工比在70％左右，我国为30％左右。

2、用途棒线材产品主要应用于建筑、机械、装配及金属制品等行业。

随我国工业化、城镇化建设发展而发展。

目前占钢材总量40%左右。

用于生产棒线材的钢种非常广泛，有碳素结构钢、优质碳素结构钢、弹簧钢、碳素工具钢、合金结构钢、轴承钢、合金工具钢、不锈钢、电热合金钢等。

其中主要是普碳钢和低合金钢。

凡是需要加工成丝的钢种大都经过热轧线材轧机生产成盘条再拉拔成丝。

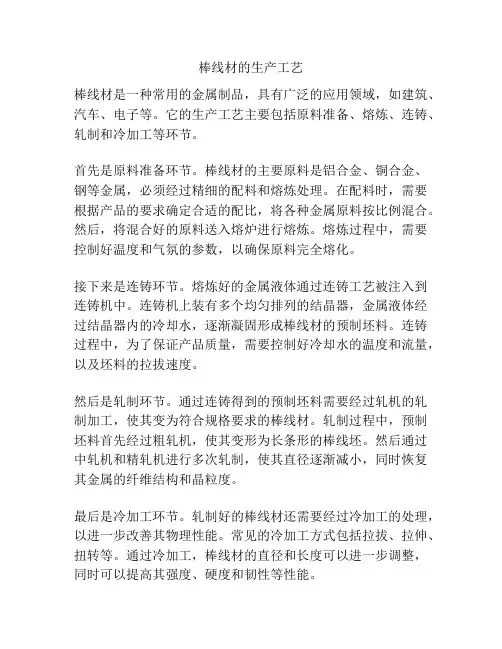

棒线材的生产工艺
棒线材是一种常用的金属制品，具有广泛的应用领域，如建筑、汽车、电子等。

它的生产工艺主要包括原料准备、熔炼、连铸、轧制和冷加工等环节。

首先是原料准备环节。

棒线材的主要原料是铝合金、铜合金、钢等金属，必须经过精细的配料和熔炼处理。

在配料时，需要根据产品的要求确定合适的配比，将各种金属原料按比例混合。

然后，将混合好的原料送入熔炉进行熔炼。

熔炼过程中，需要控制好温度和气氛的参数，以确保原料完全熔化。

接下来是连铸环节。

熔炼好的金属液体通过连铸工艺被注入到连铸机中。

连铸机上装有多个均匀排列的结晶器，金属液体经过结晶器内的冷却水，逐渐凝固形成棒线材的预制坯料。

连铸过程中，为了保证产品质量，需要控制好冷却水的温度和流量，以及坯料的拉拔速度。

然后是轧制环节。

通过连铸得到的预制坯料需要经过轧机的轧制加工，使其变为符合规格要求的棒线材。

轧制过程中，预制坯料首先经过粗轧机，使其变形为长条形的棒线坯。

然后通过中轧机和精轧机进行多次轧制，使其直径逐渐减小，同时恢复其金属的纤维结构和晶粒度。

最后是冷加工环节。

轧制好的棒线材还需要经过冷加工的处理，以进一步改善其物理性能。

常见的冷加工方式包括拉拔、拉伸、扭转等。

通过冷加工，棒线材的直径和长度可以进一步调整，同时可以提高其强度、硬度和韧性等性能。

总之，棒线材的生产工艺包括原料准备、熔炼、连铸、轧制和冷加工等环节。

每个环节都需要精确控制各项参数，以保证最终产品的质量和性能。

只有通过严格的生产工艺流程和质量控制措施，才能生产出符合要求的棒线材产品。
