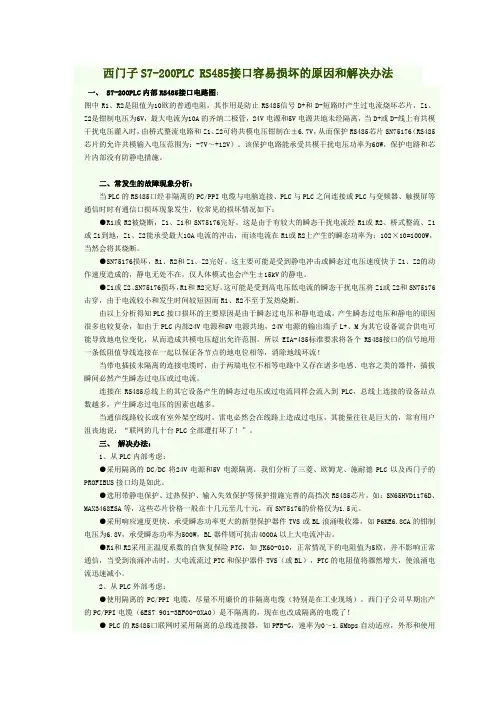

西门子S7-200PLC RS485接口容易损坏的原因和解决办法一、 S7-200PLC内部RS485接口电路图：图中R1、R2是阻值为10欧的普通电阻，其作用是防止RS485信号D+和D-短路时产生过电流烧坏芯片，Z1、Z2是钳制电压为6V，最大电流为10A的齐纳二极管，24V电源和5V电源共地未经隔离，当D+或D-线上有共模干扰电压灌入时，由桥式整流电路和Z1、Z2可将共模电压钳制在±6.7V，从而保护RS485芯片SN75176（RS485芯片的允许共模输入电压范围为：-7V～+12V）。
该保护电路能承受共模干扰电压功率为60W，保护电路和芯片内部没有防静电措施。
二、常发生的故障现象分析：当PLC的RS485口经非隔离的PC/PPI电缆与电脑连接、PLC与PLC之间连接或PLC与变频器、触摸屏等通信时时有通信口损坏现象发生，较常见的损坏情况如下：●R1或R2被烧断，Z1、Z1和SN75176完好。
这是由于有较大的瞬态干扰电流经R1或R2、桥式整流、Z1或Z1到地，Z1、Z2能承受最大10A电流的冲击，而该电流在R1或R2上产生的瞬态功率为：102×10=1000W，当然会将其烧断。
●SN75176损坏，R1、R2和Z1、Z2完好。
这主要可能是受到静电冲击或瞬态过电压速度快于Z1、Z2的动作速度造成的，静电无处不在，仅人体模式也会产生±15kV的静电。
●Z1或Z2、SN75176损坏，R1和R2完好。
这可能是受到高电压低电流的瞬态干扰电压将Z1或Z2和SN75176击穿，由于电流较小和发生时间较短因而R1、R2不至于发热烧断。
由以上分析得知PLC接口损坏的主要原因是由于瞬态过电压和静电造成，产生瞬态过电压和静电的原因很多也较复杂，如由于PLC内部24V电源和5V电源共地，24V电源的输出端子L+、M为其它设备混合供电可能导致地电位变化，从而造成共模电压超出允许范围。

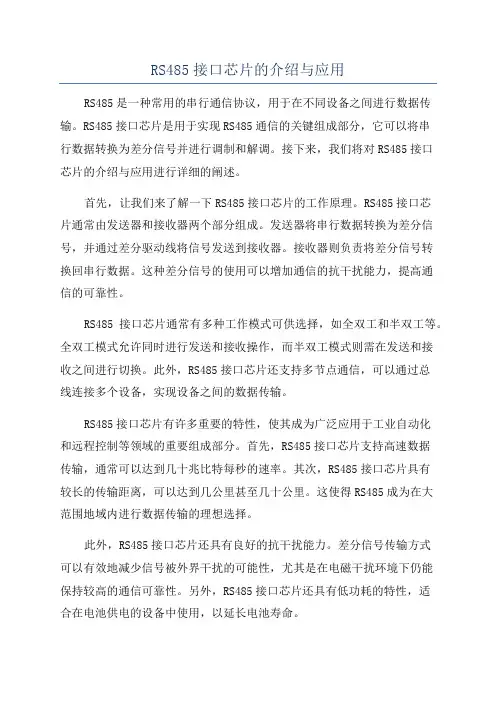

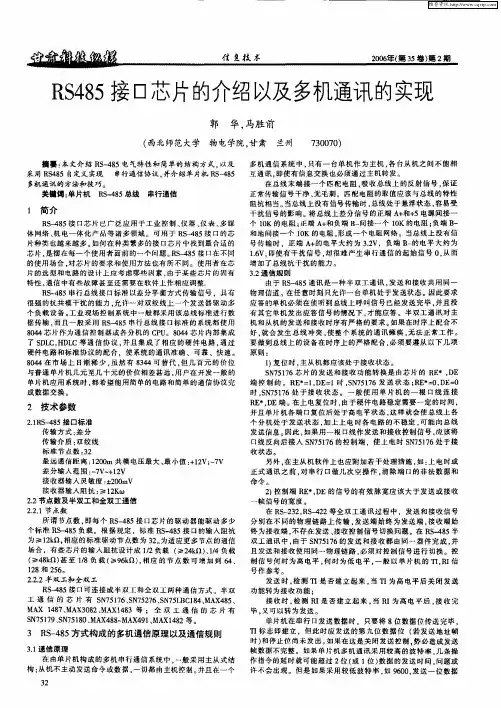

RS485接口芯片的介绍与应用RS485是一种常用的串行通信协议，用于在不同设备之间进行数据传输。
RS485接口芯片是用于实现RS485通信的关键组成部分，它可以将串行数据转换为差分信号并进行调制和解调。
接下来，我们将对RS485接口芯片的介绍与应用进行详细的阐述。
首先，让我们来了解一下RS485接口芯片的工作原理。
RS485接口芯片通常由发送器和接收器两个部分组成。
发送器将串行数据转换为差分信号，并通过差分驱动线将信号发送到接收器。
接收器则负责将差分信号转换回串行数据。
这种差分信号的使用可以增加通信的抗干扰能力，提高通信的可靠性。
RS485接口芯片通常有多种工作模式可供选择，如全双工和半双工等。
全双工模式允许同时进行发送和接收操作，而半双工模式则需在发送和接收之间进行切换。
此外，RS485接口芯片还支持多节点通信，可以通过总线连接多个设备，实现设备之间的数据传输。
RS485接口芯片有许多重要的特性，使其成为广泛应用于工业自动化和远程控制等领域的重要组成部分。
首先，RS485接口芯片支持高速数据传输，通常可以达到几十兆比特每秒的速率。
其次，RS485接口芯片具有较长的传输距离，可以达到几公里甚至几十公里。
这使得RS485成为在大范围地域内进行数据传输的理想选择。
此外，RS485接口芯片还具有良好的抗干扰能力。
差分信号传输方式可以有效地减少信号被外界干扰的可能性，尤其是在电磁干扰环境下仍能保持较高的通信可靠性。
另外，RS485接口芯片还具有低功耗的特性，适合在电池供电的设备中使用，以延长电池寿命。
RS485接口芯片在实际应用中有着广泛的应用。
首先，它常用于工业自动化和仪器仪表等领域的数据传输。
例如，在工业控制系统中，RS485接口芯片可以连接各种传感器和执行器，实现数据的采集和控制。
其次，RS485接口芯片也常用于楼宇自动化系统中，如安防监控和智能家居等领域。
此外，RS485接口芯片还可以用于远程监视和数据采集等应用，如天气监测和环境监测等。

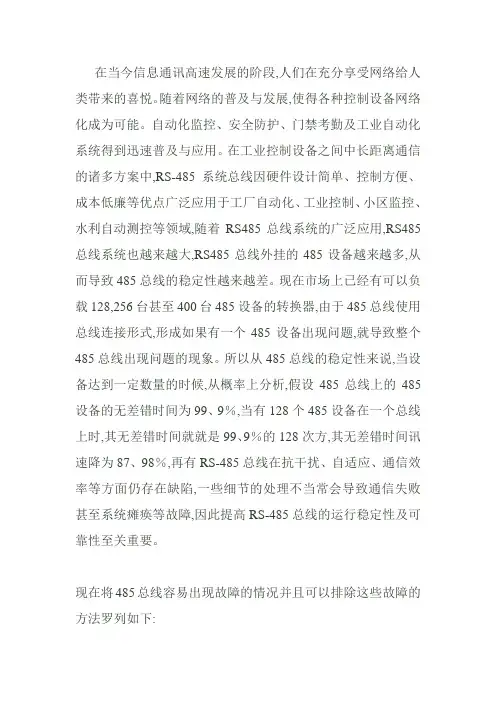

在当今信息通讯高速发展的阶段,人们在充分享受网络给人类带来的喜悦。
随着网络的普及与发展,使得各种控制设备网络化成为可能。
自动化监控、安全防护、门禁考勤及工业自动化系统得到迅速普及与应用。
在工业控制设备之间中长距离通信的诸多方案中,RS-485系统总线因硬件设计简单、控制方便、成本低廉等优点广泛应用于工厂自动化、工业控制、小区监控、水利自动测控等领域,随着RS485总线系统的广泛应用,RS485总线系统也越来越大,RS485总线外挂的485设备越来越多,从而导致485总线的稳定性越来越差。
现在市场上已经有可以负载128,256台甚至400台485设备的转换器,由于485总线使用总线连接形式,形成如果有一个485设备出现问题,就导致整个485总线出现问题的现象。
所以从485总线的稳定性来说,当设备达到一定数量的时候,从概率上分析,假设485总线上的485设备的无差错时间为99、9％,当有128个485设备在一个总线上时,其无差错时间就就是99、9％的128次方,其无差错时间讯速降为87、98％,再有RS-485总线在抗干扰、自适应、通信效率等方面仍存在缺陷,一些细节的处理不当常会导致通信失败甚至系统瘫痪等故障,因此提高RS-485总线的运行稳定性及可靠性至关重要。
现在将485总线容易出现故障的情况并且可以排除这些故障的方法罗列如下:一、由于485信号使用的就是一对非平衡差分信号,意味485网络中的每一个设备都必须通过一个信号回路连接到地,以减少数据线上的噪音,所以数据线最好由双绞线组成,并且在外面加上屏蔽层作为地线,将485网络中485设备连接起来,并且在一个点可靠接地。
对于由分散式工业控制设备结合RS-485微系统组建的测控网络,应优先采用各微系统独立供电方案,最好不要采用一台大电源给微系统并联供电,同时电源线(交直流)不能与RS-485信号线共用同一股多芯电缆。
RS-485信号线宜选用截面积0.75mm2以上双绞线而不就是平直线。

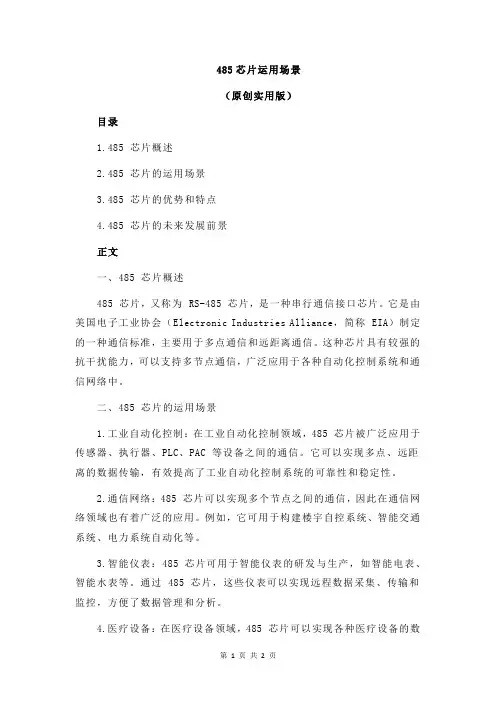

485芯片运用场景（原创实用版）目录1.485 芯片概述2.485 芯片的运用场景3.485 芯片的优势和特点4.485 芯片的未来发展前景正文一、485 芯片概述485 芯片，又称为 RS-485 芯片，是一种串行通信接口芯片。
它是由美国电子工业协会（Electronic Industries Alliance，简称 EIA）制定的一种通信标准，主要用于多点通信和远距离通信。
这种芯片具有较强的抗干扰能力，可以支持多节点通信，广泛应用于各种自动化控制系统和通信网络中。
二、485 芯片的运用场景1.工业自动化控制：在工业自动化控制领域，485 芯片被广泛应用于传感器、执行器、PLC、PAC 等设备之间的通信。
它可以实现多点、远距离的数据传输，有效提高了工业自动化控制系统的可靠性和稳定性。
2.通信网络：485 芯片可以实现多个节点之间的通信，因此在通信网络领域也有着广泛的应用。
例如，它可用于构建楼宇自控系统、智能交通系统、电力系统自动化等。
3.智能仪表：485 芯片可用于智能仪表的研发与生产，如智能电表、智能水表等。
通过 485 芯片，这些仪表可以实现远程数据采集、传输和监控，方便了数据管理和分析。
4.医疗设备：在医疗设备领域，485 芯片可以实现各种医疗设备的数据传输和远程监控，提高了医疗设备的智能化水平。
三、485 芯片的优势和特点1.较强的抗干扰能力：485 芯片具有较强的抗干扰能力，能在恶劣的电磁环境中正常工作，保证了数据传输的可靠性。
2.多节点通信：485 芯片可以支持多个节点之间的通信，实现了设备之间的互联互通。
3.远距离传输：485 芯片可以实现远距离的数据传输，满足了各种应用场景的需求。
4.传输速率适中：485 芯片的传输速率适中，既能满足通信需求，又不会过高增加成本。
四、485 芯片的未来发展前景随着科技的不断发展，485 芯片在未来仍具有广阔的应用前景。
在工业 4.0、智能制造等领域，485 芯片将继续发挥其优势，为各种智能化设备和系统提供可靠的通信支持。

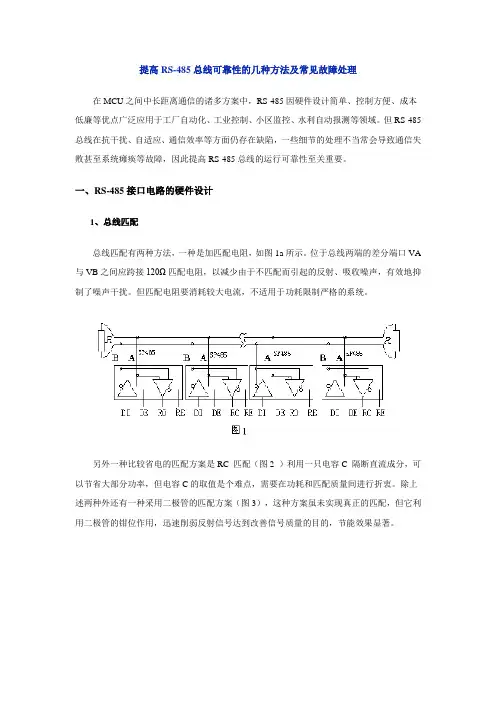

提高RS-485总线可靠性的几种方法及常见故障处理在MCU之间中长距离通信的诸多方案中，RS-485因硬件设计简单、控制方便、成本低廉等优点广泛应用于工厂自动化、工业控制、小区监控、水利自动报测等领域。
但RS-485总线在抗干扰、自适应、通信效率等方面仍存在缺陷，一些细节的处理不当常会导致通信失败甚至系统瘫痪等故障，因此提高RS-485总线的运行可靠性至关重要。
一、RS-485接口电路的硬件设计1、总线匹配总线匹配有两种方法，一种是加匹配电阻，如图1a所示。
位于总线两端的差分端口VA 与VB之间应跨接120Ω匹配电阻，以减少由于不匹配而引起的反射、吸收噪声，有效地抑制了噪声干扰。
但匹配电阻要消耗较大电流，不适用于功耗限制严格的系统。
另外一种比较省电的匹配方案是RC 匹配（图2 ）利用一只电容C 隔断直流成分，可以节省大部分功率，但电容C的取值是个难点，需要在功耗和匹配质量间进行折衷。
除上述两种外还有一种采用二极管的匹配方案（图3），这种方案虽未实现真正的匹配，但它利用二极管的钳位作用，迅速削弱反射信号达到改善信号质量的目的，节能效果显著。
2、RO及DI端配置上拉电阻异步通信数据以字节的方式传送，在每一个字节传送之前，先要通过一个低电平起始位实现握手。
为防止干扰信号误触发RO（接收器输出）产生负跳变，使接收端MCU进入接收状态，建议RO外接10kΩ上拉电阻。
3、保证系统上电时的RS-485芯片处于接收输入状态对于收发控制端TC建议采用MCU引脚通过反相器进行控制，不宜采用MCU引脚直接进行控制，以防止MCU上电时对总线的干扰，如图4所示。
4、总线隔离RS-485总线为并接式二线制接口，一旦有一只芯片故障就可能将总线“拉死”，因此对其二线口VA、VB与总线之间应加以隔离。
通常在VA、VB与总线之间各串接一只4~10Ω的PTC电阻，同时与地之间各跨接5V的TVS二极管，以消除线路浪涌干扰。
如没有PTC 电阻和TVS二极管，可用普通电阻和稳压管代替。

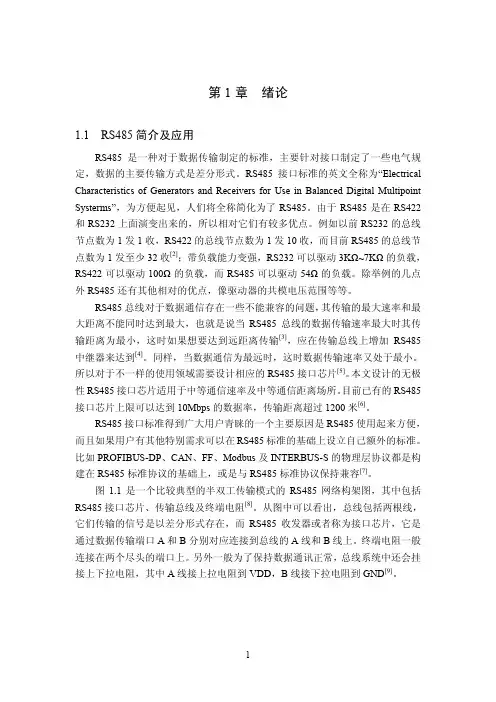

第1章绪论1.1 RS485简介及应用RS485是一种对于数据传输制定的标准，主要针对接口制定了一些电气规定，数据的主要传输方式是差分形式。
RS485接口标准的英文全称为“Electrical Characteristics of Generators and Receivers for Use in Balanced Digital Multipoint Systerms”，为方便起见，人们将全称简化为了RS485。
由于RS485是在RS422和RS232上面演变出来的，所以相对它们有较多优点。
例如以前RS232的总线节点数为1发1收，RS422的总线节点数为1发10收，而目前RS485的总线节点数为1发至少32收[2]；带负载能力变强，RS232可以驱动3KΩ~7KΩ的负载，RS422可以驱动100Ω的负载，而RS485可以驱动54Ω的负载。
除举例的几点外RS485还有其他相对的优点，像驱动器的共模电压范围等等。
RS485总线对于数据通信存在一些不能兼容的问题，其传输的最大速率和最大距离不能同时达到最大，也就是说当RS485总线的数据传输速率最大时其传输距离为最小，这时如果想要达到远距离传输[3]，应在传输总线上增加RS485中继器来达到[4]。
同样，当数据通信为最远时，这时数据传输速率又处于最小。
所以对于不一样的使用领域需要设计相应的RS485接口芯片[5]。
本文设计的无极性RS485接口芯片适用于中等通信速率及中等通信距离场所。
目前已有的RS485接口芯片上限可以达到10Mbps的数据率，传输距离超过1200米[6]。
RS485接口标准得到广大用户青睐的一个主要原因是RS485使用起来方便，而且如果用户有其他特别需求可以在RS485标准的基础上设立自己额外的标准。
比如PROFIBUS-DP、CAN、FF、Modbus及INTERBUS-S的物理层协议都是构建在RS485标准协议的基础上，或是与RS485标准协议保持兼容[7]。

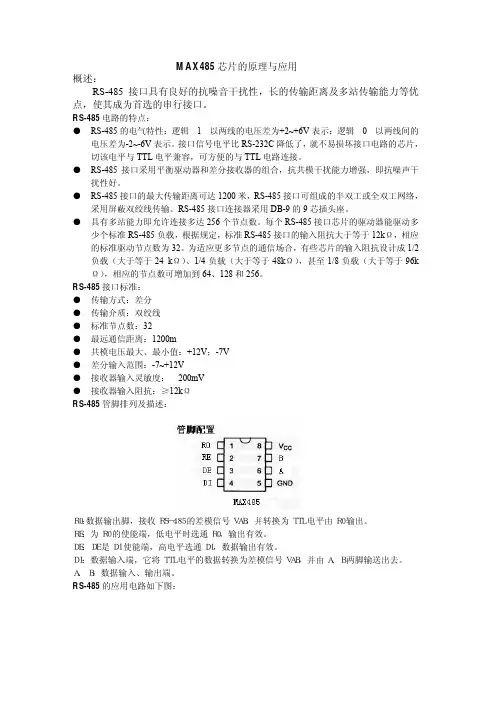

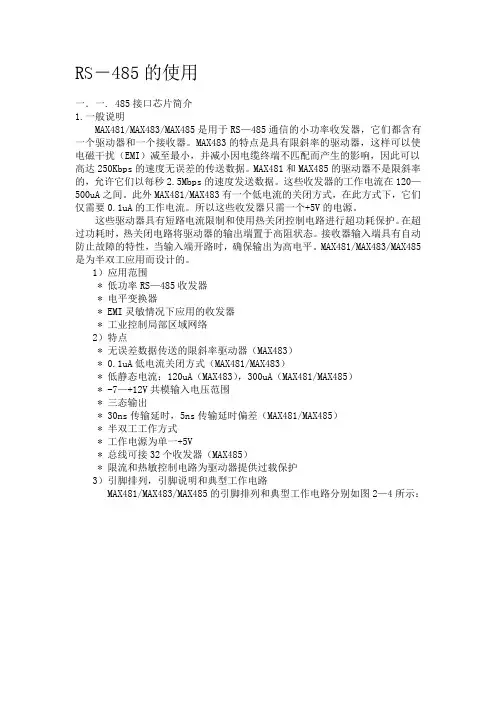

MAX485芯片的原理与应用概述：RS-485接口具有良好的抗噪音干扰性，长的传输距离及多站传输能力等优点，使其成为首选的串行接口。
RS-485电路的特点：●RS-485的电气特性：逻辑1以两线的电压差为+2~+6V表示：逻辑0以两线间的电压差为-2~-6V表示。
接口信号电平比RS-232C降低了，就不易损坏接口电路的芯片，切该电平与TTL电平兼容，可方便的与TTL电路连接。
●RS-485接口采用平衡驱动器和差分接收器的组合，抗共模干扰能力增强，即抗噪声干扰性好。
●RS-485接口的最大传输距离可达1200米，RS-485接口可组成的半双工或全双工网络，采用屏蔽双绞线传输。
RS-485接口连接器采用DB-9的9芯插头座。
●具有多站能力即允许连接多达256个节点数。
每个RS-485接口芯片的驱动器能驱动多少个标准RS-485负载，根据规定，标准RS-485接口的输入阻抗大于等于12kΩ，相应的标准驱动节点数为32。
为适应更多节点的通信场合，有些芯片的输入阻抗设计成1/2负载（大于等于24kΩ）、1/4负载（大于等于48kΩ），甚至1/8负载（大于等于96k Ω），相应的节点数可增加到64、128和256。
RS-485接口标准：●传输方式：差分●传输介质：双绞线●标准节点数：32●最远通信距离：1200m●共模电压最大、最小值：+12V；-7V●差分输入范围：-7~+12V●接收器输入灵敏度：200mV●接收器输入阻抗：≥12kΩRS-485管脚排列及描述：Ｒ０：数据输出脚，接收ＲＳ－４８５的差模信号ＶＡＢ，并转换为ＴＴＬ电平由Ｒ０输出。
ＲＥ：为Ｒ０的使能端，低电平时选通Ｒ０，输出有效。
ＤＥ：ＤＥ是ＤＩ使能端，高电平选通ＤＩ，数据输出有效。
ＤＩ：数据输入端，它将ＴＴＬ电平的数据转换为差模信号ＶＡＢ，并由Ａ、Ｂ两脚输送出去。
Ａ、Ｂ：数据输入、输出端。
RS-485的应用电路如下图：。
关于RS485干扰问题的探讨一、前言安防监控作为科技进步、国富民强的一个标志，已经为国人所广泛接受。
视频监控正以每年数以百万监控点的速度迅猛增加。
大多数人们都以有摄像监控点更为安全的心态，更愿意居住、出入“点”密集的地方。
这就更增加了对于监控点数量的需求。
由于安防市场的扩大速度远高于相应的技术人员的增加速度，另外对于施工规范的遵循程度和造价问题等等原因，导致安防施工后的各种干扰问题日渐突出。
干扰问题又都出现于系统施工后的调试期，由于工期和造价方面的限制，经常使施工单位欲哭无泪、措手不及。
为了避免这种局面的发生，为此本文通过进一步对干扰的分析，使技术人员了解其干扰本质。
通过具体问题具体分析预防、解决现场干扰问题。
二、基础篇RS485是一种多个用户共用一条线缆；一用户发送数据，其他用户同时接收；适合于普通线缆远距离传输的通讯系统。
其硬件接口采用的差分传输方式，对于9600BPS的数据，理论上可以传输1200米。
在安防监控和智能建筑方面得到了广泛的应用。
差分方式传输，可以有效的抑制共模干扰信号，在传输过程中通常使用双绞线电缆做长距离传输。
从理论上两条线已经足够，而在实际应用中，60%的问题是来自于两线传输。
这是因为RS485通讯系统的硬件接口使用的接口芯片的功能所限制（往往两端的地电位或漏电等效地电位相差很大）。
SN75176是典型的RS485接口芯片。
其它接口芯片与之相比，仅是带负载能力、抗高电压冲击方面的指标略高。
功能原理相同。
下面以该芯片为例，分析一下实际应用中的RS485通讯系统的特点。
首先SN75176是一款半双工差分输入/输出芯片。
它在同一组接口上，即可以作为输出，也可以作为输入。
当作为输出时，它通过差分口A、B之间反方向电平（A为高电平时，B一定为低电平；A为低电平时，B一定为高电平），将信息传达出去。
其次作为输入，他将输出口完全关闭，对外相当一个12K欧姆电阻。
然而作为对外接口，它通过硬件（二极管箝位），设定了差分工作的工作范围（-0.5伏至5.5伏）。

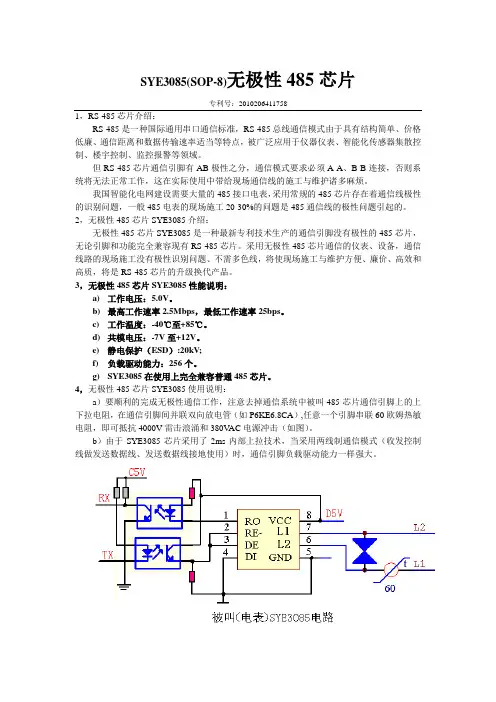

SYE3085(SOP-8)无极性485芯片专利号：20102064117581，RS-485芯片介绍：RS-485是一种国际通用串口通信标准，RS-485总线通信模式由于具有结构简单、价格低廉、通信距离和数据传输速率适当等特点，被广泛应用于仪器仪表、智能化传感器集散控制、楼宇控制、监控报警等领域。
但RS-485芯片通信引脚有AB极性之分，通信模式要求必须A-A、B-B连接，否则系统将无法正常工作，这在实际使用中带给现场通信线的施工与维护诸多麻烦。
我国智能化电网建设需要大量的485接口电表，采用常规的485芯片存在着通信线极性的识别问题，一般485电表的现场施工20-30%的问题是485通信线的极性问题引起的。
2，无极性485芯片SYE3085介绍：无极性485芯片SYE3085是一种最新专利技术生产的通信引脚没有极性的485芯片，无论引脚和功能完全兼容现有RS-485芯片。
采用无极性485芯片通信的仪表、设备，通信线路的现场施工没有极性识别问题、不需多色线，将使现场施工与维护方便、廉价、高效和高质，将是RS-485芯片的升级换代产品。
3，无极性485芯片SYE3085性能说明：a)工作电压：5.0V。
b)最高工作速率2.5Mbps，最低工作速率25bps。
c)工作温度：-40℃至+85℃。
d)共模电压：-7V至+12V。
e)静电保护（ESD）:20kV;f)负载驱动能力：256个。
g)SYE3085在使用上完全兼容普通485芯片。
4，无极性485芯片SYE3085使用说明：a）要顺利的完成无极性通信工作，注意去掉通信系统中被叫485芯片通信引脚上的上下拉电阻，在通信引脚间并联双向放电管（如P6KE6.8CA）,任意一个引脚串联60欧姆热敏电阻，即可抵抗4000V雷击浪涌和380V AC电源冲击（如图）。
b）由于SYE3085芯片采用了2ms内部上拉技术，当采用两线制通信模式（收发控制线做发送数据线、发送数据线接地使用）时，通信引脚负载驱动能力一样强大。
485芯片使用中存在的主要问题：1、当有高频脉冲从RJ45网络接口进入，流向83485芯片时，传输线对高频信号而言就是相当于电感，因此对于高频瞬态干扰，接地线实际等同于开路。
这样的瞬态干扰虽然持续时间短暂，但可能会有成百上千伏的电压，高频脉冲耦合进内部线路对83485芯片和EMP240产生幅度很高的瞬态干扰，将芯片烧坏，严重的甚至把RJ45网络接口座都炸裂。
2、485接口芯片在使用、焊接或设备运输的过程中都有可能受到静电的冲击而损坏。
3、在接到维修工程的时候，工程人员去现场调查维修，就发现很多接口被烧坏很大部分是因为学校的接地线是虚的，使得防范雷击瞬态高压的效果大大降低，当有雷电通过，端口瞬间大电流，使得芯片烧坏，接地处理不当往往会导致电子系统不能稳定工作甚至危及系统安全。
4、83485输出能力有限。
有时应用比较多，485总路线上有可能同时接很多节点，此时差分信号接入口线对外输出电流会比较大，若V485前端供电电路输出不够，也是容易损坏芯片的5、共模干扰：485总线虽采用差分方式传输信号，似乎并不需要相对于某个参照点来判定信号，系统只需检测两线之间的电位差就可以了，但有人往往忽视了任何485接口IC总有一定的共模电压承受范围，如一般的-7～+12V，只有满足这个条件，整个网络才能正常工作。
当网络线路中共模电压超出此范围时就会影响通信的稳定可靠，甚至损坏接口。
比如当发送器A向接收器B 发送数据时，发送器A的输出共模电压为VOS，由于两个系统具有各自独立的接地系统，存在着地电位差VGPD，那么接收器输入端的共模电压VCM就会达到VCM=VOS+VGPD。
RS-485标准规定VOS≤3V，但VGPD可能会有很大幅度如十几伏甚至上百伏，且可能伴有强干扰（快速波动），致使接收器共模输入超出正常范围并在传输线路上产生干扰电流，轻则影响正常通信，重则损坏通信接口电路。
83485接口电路示意图：图二目前对485接口的保护措施：1、在网络接口RJ45第三脚和第六脚处（即83485芯片的第六第七脚）增加TSS 管，防止瞬间高压产生高电流烧坏83485芯片继而烧坏EMP240芯片。
485芯片运用场景【引言】在我国的电子市场中，485芯片是一种广泛应用的芯片，其具备较高的性能和稳定性，赢得了众多用户的青睐。
本文将详细介绍485芯片的运用场景、优势和特点，并通过对实际应用实例的分析，让大家更加深入了解这款芯片。
【485芯片的概述】485芯片，全称为串行通信接口芯片，是一种用于实现串行通信的集成电路。
它主要通过RS-485接口实现数据传输，具有较高的传输速率和较远的传输距离。
在工业自动化、通信、家电等领域有着广泛的应用。
【485芯片的运用场景】1.工业自动化：485芯片在工业自动化领域主要用于实现设备间的数据通信，如PLC（可编程逻辑控制器）与上位机之间的通信。
2.通信设备：在通信设备中，485芯片常用于数据传输模块，实现设备之间的远程监控和控制。
3.家电控制：在家电控制领域，485芯片可用于实现智能家居系统中的设备互联，如智能门锁、智能照明等。
4.楼宇自控：在楼宇自控系统中，485芯片可用于实现楼宇设备间的数据通信，如空调、电梯等设备的监控和控制。
【485芯片的优势和特点】1.高速传输：485芯片支持较高的传输速率，最高可达10Mbps。
2.远距离传输：485芯片具有较远的传输距离，一般在1-2公里范围内。
3.抗干扰能力强：485芯片具有较强的抗电磁干扰和抗噪声能力，适用于复杂的环境。
4.易于扩展：485芯片支持多节点通信，便于系统扩展。
5.成本较低：与其他通信接口相比，485芯片具有较低的成本优势。
【应用实例】以一款智能家居系统为例，采用485芯片实现照明设备的控制。
通过上位机发送指令，控制照明设备的开启、关闭和亮度调节等功能。
系统具有以下优点：1.稳定性：485芯片具有较强的抗干扰能力，确保通信的稳定性。
2.扩展性：系统支持多节点通信，可方便地添加或删除设备。
3.成本优势：与其他通信方式相比，485芯片具有较低的成本。
4.易于维护：485芯片具有较强的兼容性，便于后期的维护和升级。
485接口芯片485接口芯片是用于串行通信的一种集成电路芯片。
它提供了用于RS-485通信协议的硬件支持，使得设备之间可以通过物理层连接进行高速、长距离的数据传输。
下面将介绍485接口芯片的特点、工作原理以及应用领域。
1. 特点：- 高速传输：485接口芯片支持高达10Mbps的数据传输速率，可以满足较大数据量的传输要求。
- 长距离传输：485接口芯片支持最远1200米的传输距离，适用于远距离通信需求。
- 多设备连接：485接口芯片支持多个设备之间的串行连接，可以实现点对点或多点连接。
- 异步通信：485接口芯片支持异步通信，可以灵活地进行数据传输。
- 抗干扰能力强：485接口芯片通过差分信号传输方式，具有较强的抗干扰能力，能够在工业环境中稳定工作。
- 低功耗：485接口芯片采用低功耗设计，在长时间运行中能够保持较低的能耗。
2. 工作原理：- 485接口芯片中包含了发送电路和接收电路，通过这些电路实现数据的发送和接收。
- 在发送端，通过驱动电路将发送数据转换为差分电平信号，并在传输线上发送出去。
- 在接收端，通过接收电路将接收到的差分电平信号转换为数字信号，并通过解码器还原出原始的数据。
- 485接口芯片可以自动进行发送和接收的切换，实现双向通信。
3. 应用领域：- 工业自动化：485接口芯片广泛应用于工业自动化领域，用于各种设备之间的通信，如PLC、传感器等。
- 楼宇自动化：485接口芯片可以用于楼宇自动化领域的通信，如楼宇控制系统、智能家居等。
- 安防监控：485接口芯片可以用于安防监控系统间的通信，如视频监控、入侵报警系统等。
- 通讯设备：485接口芯片可以用于各种通信设备的串口连接，如调制解调器、路由器等。
- 电力领域：485接口芯片可以用于电力领域的通信，如电能表、电力监控系统等。
总结：485接口芯片是一种用于串行通信的集成电路，具有高速传输、长距离传输、多设备连接、抗干扰能力强等特点。
rs485芯片RS-485芯片是一种常见的通信接口芯片，它被广泛应用于工业自动化、仪器仪表和数据采集系统等领域，下面将对RS-485芯片进行详细解析。
RS-485是一种串行通信接口标准，它定义了一套物理层和传输层规范，用于在多点传输线上进行点对点或多点传输。
与RS-232接口相比，RS-485接口具有更高的传输速率、更远的传输距离和更强的抗干扰能力。
因此，在需要长距离传输且抗干扰能力要求较高的场景中，RS-485接口更为常见。
RS-485芯片一般由收发器和线路驱动器两部分组成。
收发器负责将电平转换为RS-485标准的差分信号，以便进行传输。
线路驱动器负责提供足够的驱动能力，以确保信号能够在传输线上准确地传输。
RS-485芯片通常支持半双工或全双工通信模式，并且可以通过设置控制引脚来切换通信模式。
RS-485芯片通常具有以下特点和功能：1. 高速传输：RS-485接口具有较高的传输速率，通常可以达到10Mbps以上。
这使得RS-485芯片非常适合于需要高速数据传输的应用，例如实时数据采集和远程控制系统。
2. 长传输距离：RS-485接口能够在较长的传输线上进行通信，通常可以覆盖数百米的距离。
这使得RS-485芯片非常适合于远程监控和数据采集系统。
3. 多点传输：RS-485接口支持多点传输，可以在同一传输线上连接多个设备。
这使得RS-485芯片非常适合于工业自动化和仪器仪表等需要多个设备之间进行通信的场景。
4. 抗干扰能力强：RS-485接口的差分传输方式使其具有较强的抗干扰能力，能够在工业环境中稳定可靠地传输信号。
这使得RS-485芯片非常适合于电磁干扰较大的工业现场。
5. 低功耗：RS-485芯片通常采用低功耗设计，以降低功耗和热量产生。
这使得RS-485芯片非常适合于嵌入式系统和便携式设备。
总之，RS-485芯片作为一种常见的通信接口芯片，具有高速传输、长传输距离、多点传输和抗干扰能力强等特点，被广泛应用于工业自动化、仪器仪表和数据采集系统等领域。
32Internet Technology互联网+技术动器组成，并且具有输入、输出使能端，当不使用时输入接收器和输出驱动器处于高阻状态。
MAX489芯片由两个独立的TTL--差分转换部分组成，每个转换部分均包含一个TTL 信号转换为差分信号的部件和一个差分信号转换为TTL 信号的部件。
MAX489具有以下特点：①限制转换速率，用于无误差数据传输；②120μA 低静态电流；③-7V ～+12V 的共模输入电压范围；④三态输出；⑤+5V 单电源供电；⑥每条总线上允许挂128个收发器；⑦用于驱动器过载保护的电流限制和热关闭方式。
输出驱动器具有短路电流限制保护，将输出端在功率损耗过大时置于高阻状态以免损害器件。
MAX489芯片的限制转换速率驱动器有利于减小EMI，减少由于不适当的电缆匹配所产生的反射，实现250kbps 的无误码传输。
输入接收器具有故障自动保险特点，能够确保在输入开路时，驱动器也能输出逻辑高电平。
内置的驱动器和接收器具有实效保护电路，能够在接收器输入开路时确保逻辑高电平输出。
另外，如果终端总线上的所有发送器处于禁止状态（高阻抗）时，接收器同样会输出一个逻辑高电平。
输入输出关系见表1、表2。
表1 输入输出关系驱动输入输出/RE DE DI Z Y ×1101×1010×1开路10××高阻高阻一、引言RS-232是PC 机与通信工业中应用最广泛的一种串行接口。
RS-232的传送距离要求可达50英尺（约15米），最高速率为20kbps。
为了改进RS-232通信距离短、速率低的缺点，RS-422定义了一种平衡通信接口，将传输速率提高到10Mbps，传输距离延长到1200米（速率低于100kbps 时），并允许在一条平衡总线上连接最多10个接收器。
当然，RS-422也有缺陷：因为其平衡双绞线的长度与传输速率成反比，所以在100kbps 速率以内，传输距离才可能达到最大值。
