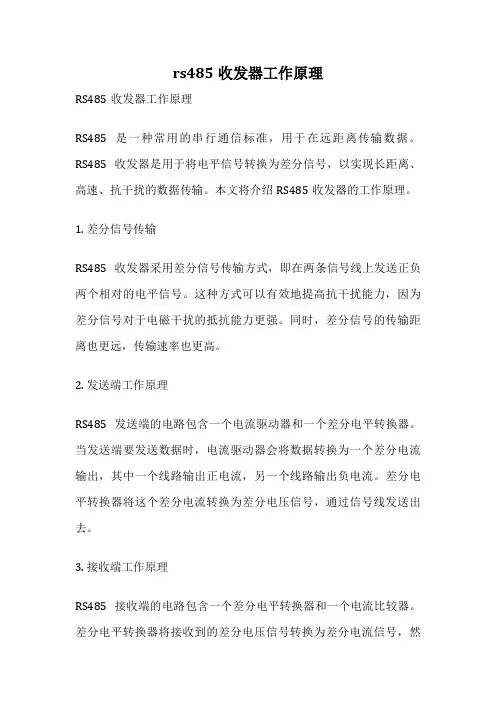

rs485收发器工作原理RS485收发器工作原理RS485是一种常用的串行通信标准，用于在远距离传输数据。
RS485收发器是用于将电平信号转换为差分信号，以实现长距离、高速、抗干扰的数据传输。
本文将介绍RS485收发器的工作原理。
1. 差分信号传输RS485收发器采用差分信号传输方式，即在两条信号线上发送正负两个相对的电平信号。
这种方式可以有效地提高抗干扰能力，因为差分信号对于电磁干扰的抵抗能力更强。
同时，差分信号的传输距离也更远，传输速率也更高。
2. 发送端工作原理RS485发送端的电路包含一个电流驱动器和一个差分电平转换器。
当发送端要发送数据时，电流驱动器会将数据转换为一个差分电流输出，其中一个线路输出正电流，另一个线路输出负电流。
差分电平转换器将这个差分电流转换为差分电压信号，通过信号线发送出去。
3. 接收端工作原理RS485接收端的电路包含一个差分电平转换器和一个电流比较器。
差分电平转换器将接收到的差分电压信号转换为差分电流信号，然后通过电流比较器将差分电流信号转换为数字信号。
接收端会根据差分电流的大小判断出收到的是1还是0。
4. 数据传输原理RS485采用半双工通信方式，即发送端和接收端不能同时进行数据传输。
在通信开始前，发送端和接收端需要通过控制信号进行协商，确定谁先发送数据。
发送端发送完数据后，会通过控制信号将总线切换为接收模式，接收端开始接收数据。
接收端接收完数据后，会通过控制信号将总线切换为发送模式，发送端可以继续发送数据。
5. 抗干扰能力RS485收发器具有较好的抗干扰能力。
差分信号传输方式可以降低共模干扰的影响，而且RS485收发器通常采用抗干扰的设计，如抗静电、抗电磁干扰等。
此外，RS485还支持多点通信，可以连接多个设备在同一总线上进行通信。
总结：RS485收发器通过差分信号传输方式实现了长距离、高速、抗干扰的数据传输。
发送端将数据转换为差分电流信号发送出去，接收端将差分电压信号转换为数字信号进行数据接收。

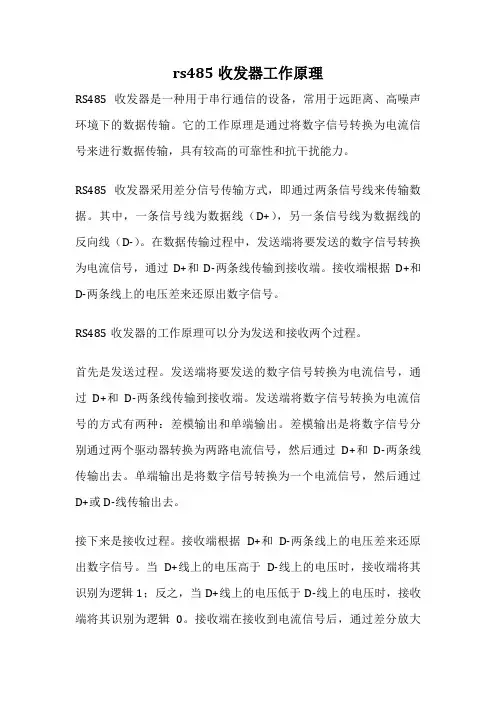

rs485收发器工作原理RS485收发器是一种用于串行通信的设备，常用于远距离、高噪声环境下的数据传输。
它的工作原理是通过将数字信号转换为电流信号来进行数据传输，具有较高的可靠性和抗干扰能力。
RS485收发器采用差分信号传输方式，即通过两条信号线来传输数据。
其中，一条信号线为数据线（D+），另一条信号线为数据线的反向线（D-）。
在数据传输过程中，发送端将要发送的数字信号转换为电流信号，通过D+和D-两条线传输到接收端。
接收端根据D+和D-两条线上的电压差来还原出数字信号。
RS485收发器的工作原理可以分为发送和接收两个过程。
首先是发送过程。
发送端将要发送的数字信号转换为电流信号，通过D+和D-两条线传输到接收端。
发送端将数字信号转换为电流信号的方式有两种：差模输出和单端输出。
差模输出是将数字信号分别通过两个驱动器转换为两路电流信号，然后通过D+和D-两条线传输出去。
单端输出是将数字信号转换为一个电流信号，然后通过D+或D-线传输出去。
接下来是接收过程。
接收端根据D+和D-两条线上的电压差来还原出数字信号。
当D+线上的电压高于D-线上的电压时，接收端将其识别为逻辑1；反之，当D+线上的电压低于D-线上的电压时，接收端将其识别为逻辑0。
接收端在接收到电流信号后，通过差分放大器将电流信号转换为电压信号，并经过滤波和判决电路处理后，还原出数字信号。
RS485收发器具有较高的可靠性和抗干扰能力，这主要得益于其差分信号传输方式。
差分信号传输方式克服了传统的单端信号传输方式中存在的共模干扰问题，可以有效地抑制电磁干扰和传输线上的噪声干扰。
此外，RS485收发器还采用了电流传输方式，相对于电压传输方式，电流信号具有更好的抗干扰能力和传输距离。
总结起来，RS485收发器通过将数字信号转换为电流信号，并采用差分信号传输方式进行数据传输。
它具有较高的可靠性和抗干扰能力，适用于远距离、高噪声环境下的数据传输。
在工业控制、自动化系统等领域得到广泛应用。

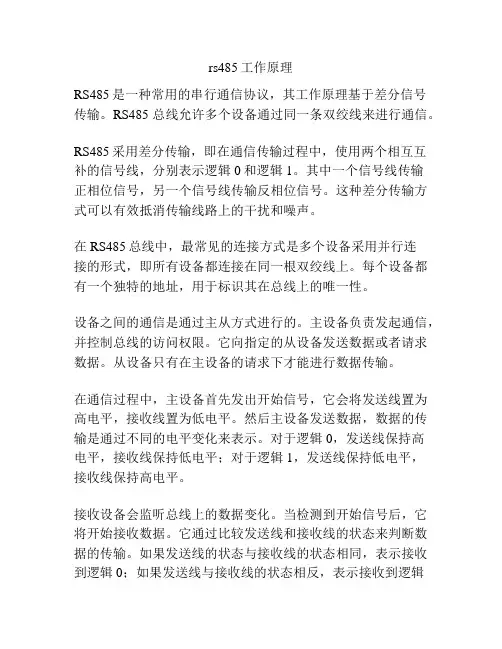

rs485工作原理RS485是一种常用的串行通信协议，其工作原理基于差分信号传输。
RS485总线允许多个设备通过同一条双绞线来进行通信。
RS485采用差分传输，即在通信传输过程中，使用两个相互互补的信号线，分别表示逻辑0和逻辑1。
其中一个信号线传输正相位信号，另一个信号线传输反相位信号。
这种差分传输方式可以有效抵消传输线路上的干扰和噪声。
在RS485总线中，最常见的连接方式是多个设备采用并行连接的形式，即所有设备都连接在同一根双绞线上。
每个设备都有一个独特的地址，用于标识其在总线上的唯一性。
设备之间的通信是通过主从方式进行的。
主设备负责发起通信，并控制总线的访问权限。
它向指定的从设备发送数据或者请求数据。
从设备只有在主设备的请求下才能进行数据传输。
在通信过程中，主设备首先发出开始信号，它会将发送线置为高电平，接收线置为低电平。
然后主设备发送数据，数据的传输是通过不同的电平变化来表示。
对于逻辑0，发送线保持高电平，接收线保持低电平；对于逻辑1，发送线保持低电平，接收线保持高电平。
接收设备会监听总线上的数据变化。
当检测到开始信号后，它将开始接收数据。
它通过比较发送线和接收线的状态来判断数据的传输。
如果发送线的状态与接收线的状态相同，表示接收到逻辑0；如果发送线与接收线的状态相反，表示接收到逻辑1。
RS485总线允许多个设备同时进行数据传输，但在同一时刻只能有一个设备发送数据。
其通过主从方式及差分信号传输来提高通信的可靠性和抗干扰能力。
这使得RS485成为工业控制领域中广泛应用的通信协议之一。

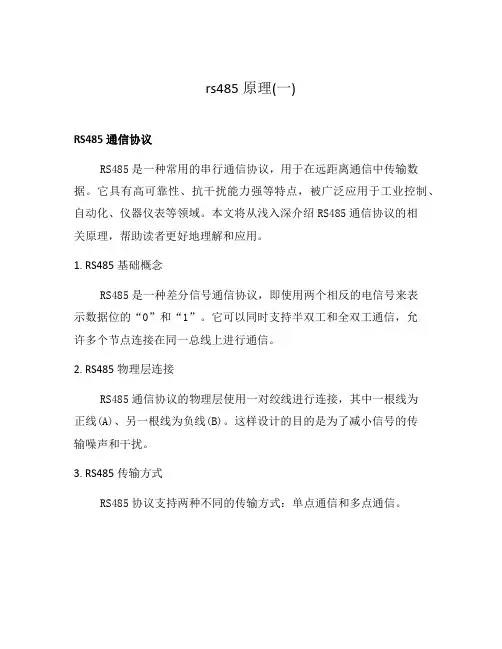

rs485原理(一)RS485通信协议RS485是一种常用的串行通信协议，用于在远距离通信中传输数据。
它具有高可靠性、抗干扰能力强等特点，被广泛应用于工业控制、自动化、仪器仪表等领域。
本文将从浅入深介绍RS485通信协议的相关原理，帮助读者更好地理解和应用。
1. RS485基础概念RS485是一种差分信号通信协议，即使用两个相反的电信号来表示数据位的“0”和“1”。
它可以同时支持半双工和全双工通信，允许多个节点连接在同一总线上进行通信。
2. RS485物理层连接RS485通信协议的物理层使用一对绞线进行连接，其中一根线为正线(A)、另一根线为负线(B)。
这样设计的目的是为了减小信号的传输噪声和干扰。
3. RS485传输方式RS485协议支持两种不同的传输方式：单点通信和多点通信。
单点通信在单点通信中，RS485总线上只有一个主节点与一个从节点进行通信。
主节点负责发送指令，从节点负责接收并执行指令。
这种方式适用于简单的控制系统，如智能家居等。
多点通信在多点通信中，RS485总线上可以连接多个主节点和从节点，节点之间通过地址进行区分。
主节点可以发送指令给指定的从节点，从节点也可以发送数据给主节点。
这种方式适用于复杂的工业自动化系统，如工控行业等。
4. RS485通信协议RS485通信协议定义了数据帧的格式和通信规则。
数据帧格式RS485通信使用统一的数据帧格式，包括起始位、数据位、校验位和停止位。
典型的数据帧格式为1个起始位、8个数据位、1个校验位和1个停止位。
通信规则RS485通信遵循“主—从”通信模式，主节点负责发起通信，从节点被动接收和响应。
主节点发送数据后，从节点通过校验位判断数据是否正确，并返回响应信息。
5. RS485的优势和应用优势RS485通信协议具有以下优势：•高可靠性：使用差分信号传输，能够有效抵抗干扰和噪声。
•长距离通信：RS485总线可以支持长达1200m的通信距离。
•多点通信：多个节点可以连接在同一总线上进行通信，灵活且经济。

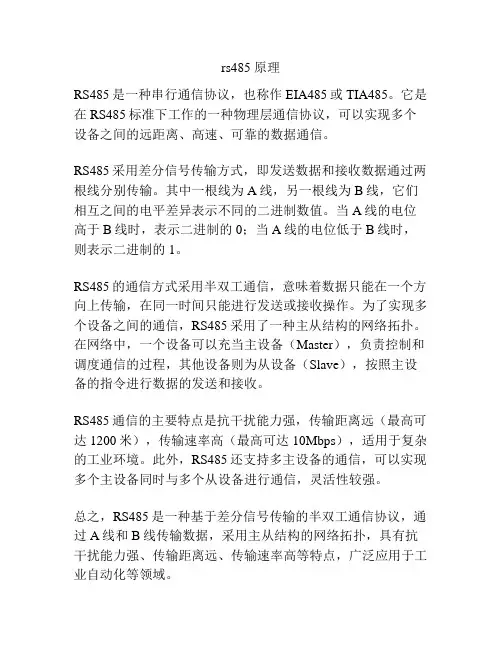

rs485 原理
RS485是一种串行通信协议，也称作EIA485或TIA485。
它是在RS485标准下工作的一种物理层通信协议，可以实现多个设备之间的远距离、高速、可靠的数据通信。
RS485采用差分信号传输方式，即发送数据和接收数据通过两根线分别传输。
其中一根线为A线，另一根线为B线，它们相互之间的电平差异表示不同的二进制数值。
当A线的电位高于B线时，表示二进制的0；当A线的电位低于B线时，则表示二进制的1。
RS485的通信方式采用半双工通信，意味着数据只能在一个方向上传输，在同一时间只能进行发送或接收操作。
为了实现多个设备之间的通信，RS485采用了一种主从结构的网络拓扑。
在网络中，一个设备可以充当主设备（Master），负责控制和调度通信的过程，其他设备则为从设备（Slave），按照主设备的指令进行数据的发送和接收。
RS485通信的主要特点是抗干扰能力强，传输距离远（最高可达1200米），传输速率高（最高可达10Mbps），适用于复杂的工业环境。
此外，RS485还支持多主设备的通信，可以实现多个主设备同时与多个从设备进行通信，灵活性较强。
总之，RS485是一种基于差分信号传输的半双工通信协议，通过A线和B线传输数据，采用主从结构的网络拓扑，具有抗干扰能力强、传输距离远、传输速率高等特点，广泛应用于工业自动化等领域。

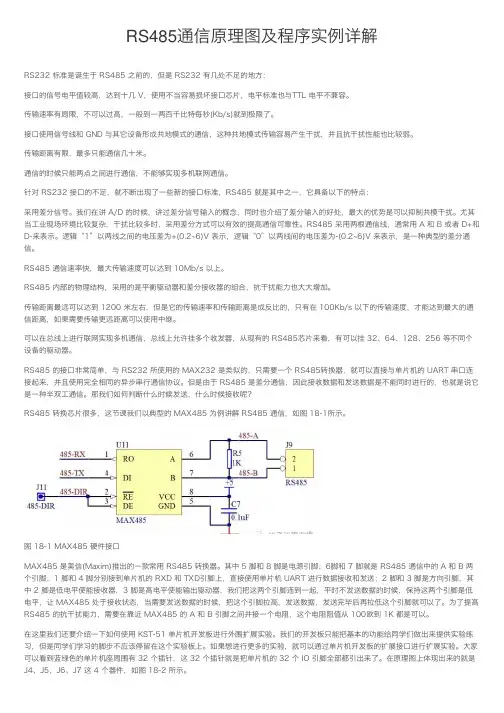

RS485通信原理图及程序实例详解RS232 标准是诞⽣于 RS485 之前的，但是 RS232 有⼏处不⾜的地⽅：接⼝的信号电平值较⾼，达到⼗⼏ V，使⽤不当容易损坏接⼝芯⽚，电平标准也与TTL 电平不兼容。
传输速率有局限，不可以过⾼，⼀般到⼀两百千⽐特每秒(Kb/s)就到极限了。
接⼝使⽤信号线和 GND 与其它设备形成共地模式的通信，这种共地模式传输容易产⽣⼲扰，并且抗⼲扰性能也⽐较弱。
传输距离有限，最多只能通信⼏⼗⽶。
通信的时候只能两点之间进⾏通信，不能够实现多机联⽹通信。
针对 RS232 接⼝的不⾜，就不断出现了⼀些新的接⼝标准，RS485 就是其中之⼀，它具备以下的特点：采⽤差分信号。
我们在讲 A/D 的时候，讲过差分信号输⼊的概念，同时也介绍了差分输⼊的好处，最⼤的优势是可以抑制共模⼲扰。
尤其当⼯业现场环境⽐较复杂，⼲扰⽐较多时，采⽤差分⽅式可以有效的提⾼通信可靠性。
RS485 采⽤两根通信线，通常⽤ A 和 B 或者 D+和D-来表⽰。
逻辑“1”以两线之间的电压差为+(0.2~6)V 表⽰，逻辑“0”以两线间的电压差为-(0.2~6)V 来表⽰，是⼀种典型的差分通信。
RS485 通信速率快，最⼤传输速度可以达到 10Mb/s 以上。
RS485 内部的物理结构，采⽤的是平衡驱动器和差分接收器的组合，抗⼲扰能⼒也⼤⼤增加。
传输距离最远可以达到 1200 ⽶左右，但是它的传输速率和传输距离是成反⽐的，只有在 100Kb/s 以下的传输速度，才能达到最⼤的通信距离，如果需要传输更远距离可以使⽤中继。
可以在总线上进⾏联⽹实现多机通信，总线上允许挂多个收发器，从现有的 RS485芯⽚来看，有可以挂 32、64、128、256 等不同个设备的驱动器。
RS485 的接⼝⾮常简单，与 RS232 所使⽤的 MAX232 是类似的，只需要⼀个 RS485转换器，就可以直接与单⽚机的 UART 串⼝连接起来，并且使⽤完全相同的异步串⾏通信协议。

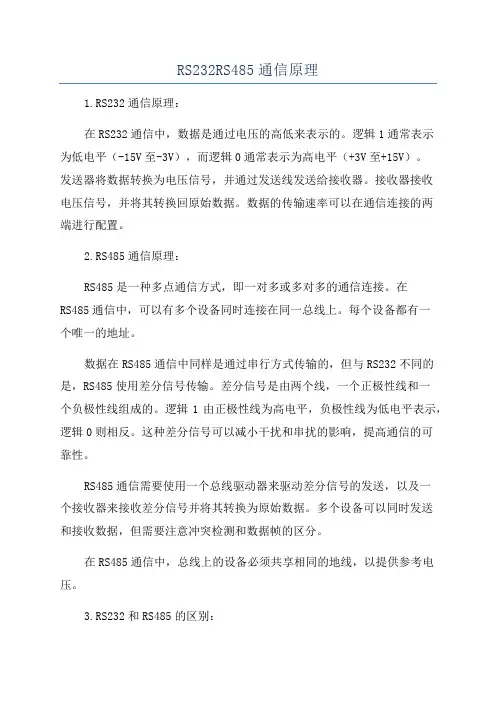

RS232RS485通信原理1.RS232通信原理：在RS232通信中，数据是通过电压的高低来表示的。
逻辑1通常表示为低电平（-15V至-3V），而逻辑0通常表示为高电平（+3V至+15V）。
发送器将数据转换为电压信号，并通过发送线发送给接收器。
接收器接收电压信号，并将其转换回原始数据。
数据的传输速率可以在通信连接的两端进行配置。
2.RS485通信原理：RS485是一种多点通信方式，即一对多或多对多的通信连接。
在RS485通信中，可以有多个设备同时连接在同一总线上。
每个设备都有一个唯一的地址。
数据在RS485通信中同样是通过串行方式传输的，但与RS232不同的是，RS485使用差分信号传输。
差分信号是由两个线，一个正极性线和一个负极性线组成的。
逻辑1由正极性线为高电平，负极性线为低电平表示，逻辑0则相反。
这种差分信号可以减小干扰和串扰的影响，提高通信的可靠性。
RS485通信需要使用一个总线驱动器来驱动差分信号的发送，以及一个接收器来接收差分信号并将其转换为原始数据。
多个设备可以同时发送和接收数据，但需要注意冲突检测和数据帧的区分。
在RS485通信中，总线上的设备必须共享相同的地线，以提供参考电压。
3.RS232和RS485的区别：- 点对点 vs 多点：RS232是一对一的通信连接，而RS485可以支持一对多或多对多的通信连接。
- 单端信号 vs 差分信号：RS232使用单端信号传输，而RS485使用差分信号传输。
差分信号提供更好的抗干扰性能。
-速率和距离：RS232通常用于较短距离和较低速率的通信，而RS485可以支持较长距离和较高速率的通信。
-引脚和连接：RS232通常使用9针或25针的D型连接器，而RS485使用通常使用2线或4线连接。
总结：RS232和RS485是两种常见的串口通信协议，用于在计算机和外部设备之间进行数据传输。
RS232是一对一的点对点通信连接，使用单端信号传输；而RS485可以支持一对多或多对多的通信连接，使用差分信号传输。

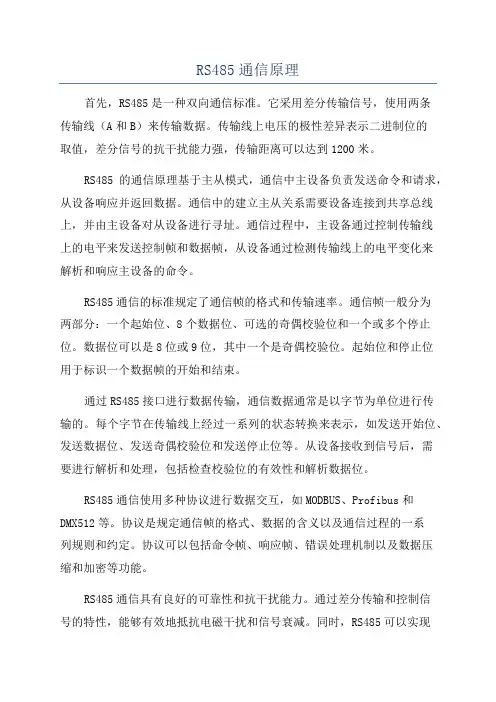

RS485通信原理首先，RS485是一种双向通信标准。
它采用差分传输信号，使用两条传输线（A和B）来传输数据。
传输线上电压的极性差异表示二进制位的取值，差分信号的抗干扰能力强，传输距离可以达到1200米。
RS485的通信原理基于主从模式，通信中主设备负责发送命令和请求，从设备响应并返回数据。
通信中的建立主从关系需要设备连接到共享总线上，并由主设备对从设备进行寻址。
通信过程中，主设备通过控制传输线上的电平来发送控制帧和数据帧，从设备通过检测传输线上的电平变化来解析和响应主设备的命令。
RS485通信的标准规定了通信帧的格式和传输速率。
通信帧一般分为两部分：一个起始位、8个数据位、可选的奇偶校验位和一个或多个停止位。
数据位可以是8位或9位，其中一个是奇偶校验位。
起始位和停止位用于标识一个数据帧的开始和结束。
通过RS485接口进行数据传输，通信数据通常是以字节为单位进行传输的。
每个字节在传输线上经过一系列的状态转换来表示，如发送开始位、发送数据位、发送奇偶校验位和发送停止位等。
从设备接收到信号后，需要进行解析和处理，包括检查校验位的有效性和解析数据位。
RS485通信使用多种协议进行数据交互，如MODBUS、Profibus和DMX512等。
协议是规定通信帧的格式、数据的含义以及通信过程的一系列规则和约定。
协议可以包括命令帧、响应帧、错误处理机制以及数据压缩和加密等功能。
RS485通信具有良好的可靠性和抗干扰能力。
通过差分传输和控制信号的特性，能够有效地抵抗电磁干扰和信号衰减。
同时，RS485可以实现多点通信，允许多个设备连接到同一总线上进行通信。
通过总线结构，可以降低通信成本和简化系统布线，提高系统的扩展性和灵活性。
总的来说，RS485通信原理是基于差分传输的双向通信标准，通过主从模式和控制帧的方式进行数据交互。
通过设备间的连接和寻址，实现主设备和从设备的通信。
RS485通信在工控领域具有广泛的应用，提供了一种可靠的数据传输方案，满足了工业环境下的实时、可靠性和抗干扰的要求。

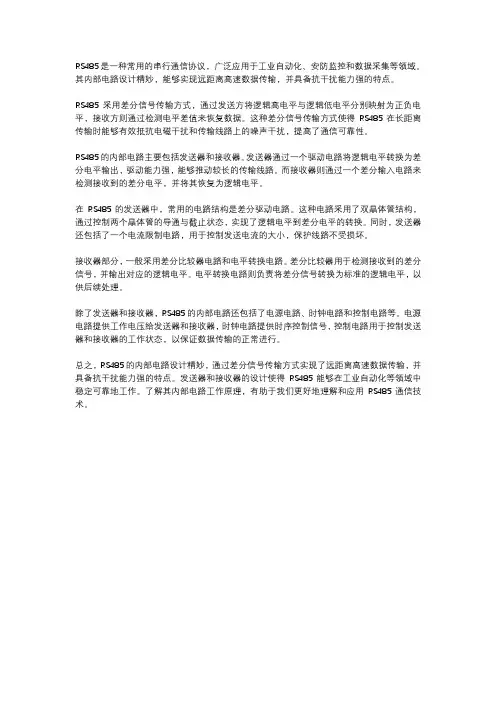

RS485是一种常用的串行通信协议，广泛应用于工业自动化、安防监控和数据采集等领域。
其内部电路设计精妙，能够实现远距离高速数据传输，并具备抗干扰能力强的特点。
RS485采用差分信号传输方式，通过发送方将逻辑高电平与逻辑低电平分别映射为正负电平，接收方则通过检测电平差值来恢复数据。
这种差分信号传输方式使得RS485在长距离传输时能够有效抵抗电磁干扰和传输线路上的噪声干扰，提高了通信可靠性。
RS485的内部电路主要包括发送器和接收器。
发送器通过一个驱动电路将逻辑电平转换为差分电平输出，驱动能力强，能够推动较长的传输线路。
而接收器则通过一个差分输入电路来检测接收到的差分电平，并将其恢复为逻辑电平。
在RS485的发送器中，常用的电路结构是差分驱动电路。
这种电路采用了双晶体管结构，通过控制两个晶体管的导通与截止状态，实现了逻辑电平到差分电平的转换。
同时，发送器还包括了一个电流限制电路，用于控制发送电流的大小，保护线路不受损坏。
接收器部分，一般采用差分比较器电路和电平转换电路。
差分比较器用于检测接收到的差分信号，并输出对应的逻辑电平。
电平转换电路则负责将差分信号转换为标准的逻辑电平，以供后续处理。
除了发送器和接收器，RS485的内部电路还包括了电源电路、时钟电路和控制电路等。
电源电路提供工作电压给发送器和接收器，时钟电路提供时序控制信号，控制电路用于控制发送器和接收器的工作状态，以保证数据传输的正常进行。
总之，RS485的内部电路设计精妙，通过差分信号传输方式实现了远距离高速数据传输，并具备抗干扰能力强的特点。
发送器和接收器的设计使得RS485能够在工业自动化等领域中稳定可靠地工作。
了解其内部电路工作原理，有助于我们更好地理解和应用RS485通信技术。
