电磁铁电磁继电器一、电磁铁1、构造：内部插有铁芯的通电螺线管叫做电磁铁。
铁芯被磁化后的磁场与螺线管的磁场叠加，是电磁铁的磁性增强。
2、特点：当有电流通过时，它会有较强的磁性，没有电流时就失去磁性。
3、工作原理：电磁铁是利用电流的磁效应来工作的。
4、电磁铁磁性极性的判断：由于电磁铁是插有铁芯的螺线管，所以电磁铁的磁性极性与通电螺线管的磁极极性是一致的，可运用安培定则来判定。
二、电磁铁的磁性1、实验探究：影响电磁铁磁性强弱的因素提出问题：电磁铁磁性的强弱与那些因素有关？猜想与假设：电磁铁的磁性强弱可能与电流的大小以及螺线管的线圈匝数有关。
设计实验：（1）电磁铁的磁性强弱无法看见，但磁性强的磁体对磁性物质的作用力大，故可以通过吸引铁钉的多少来判断电磁铁的磁性强弱。
（2）由于电磁铁的磁性强弱可能与电流大小及匝数的多少都有关系，故探究式采用控制变量法。
进行试验：①用一根导线在一枚铁钉上缠绕几匝制作一个电磁铁。
②将制作的电磁铁、滑动变阻器及电流表、开关、电源连入电路中。
③闭合开关，移动滑动变阻器的滑片，是电流表的示数增大，观察电磁铁吸引铁钉的数目有什么变化。
甲乙④将两个线圈匝数不同的电磁铁串联在电路中，如图乙，观察两个电磁铁吸引铁钉的数目有什么不同。
⑤整理好实验器材。
⑥归纳分析：甲图所示实验中，通过电磁铁的电流越大，吸引的铁钉的数目越多，说明电磁铁的磁性越强；乙图所示实验中，线圈匝数多的B电磁铁吸引铁钉的数目多，说明B电磁铁的磁性比A电磁铁的磁性强。
实验结论：匝数一定时，通入的电流越大，电磁铁的磁性越强；电流一定时，匝数越多，电磁铁的磁性越强。
注意：实验探究影响电磁铁磁性强弱的因素时，应用了转换法和控制变量法。
2、电磁铁的优点（1）可以通过电流的通断来控制其磁性的有无。
（2）可以通过改变电流的方向来改变其磁性的极性。
（3）可以通过改变电流的大小或匝数的多少来控制其磁性的强弱。
注意：电磁铁的铁芯用软铁而不能用钢：电磁铁要求其磁性随着通入电流的大小而发生显著变化，而且还通过电流的通断来控制磁性的有无。

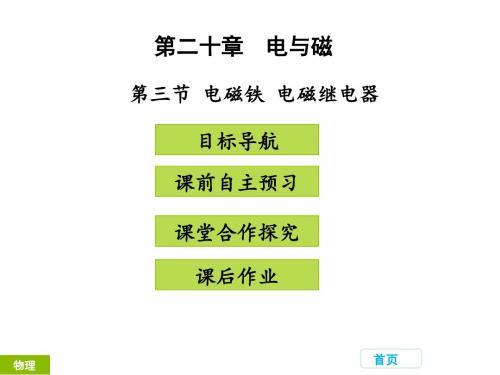

第3节电磁铁电磁继电器◇教学目标◇【知识与技能】1.知道什么是电磁铁。
2.知道电磁铁的磁性强弱与哪些因素有关。
3.了解电磁铁在生活中的应用。
4.知道电磁继电器及其构造和工作原理。
【过程与方法】1.通过对实验的猜想和观察、分析,提高学生分析、归纳的能力。
2.通过阅读说明书和观察电磁继电器,知道如何使用电磁继电器,提高学生的观察、分析及操作能力。
【情感·态度·价值观】通过认识电磁铁的实际应用,加强物理与生活的联系,提高学习物理的兴趣。
◇教学重难点◇【教学重点】影响电磁铁磁性强弱的因素。
【教学难点】电磁继电器的工作原理及其应用。

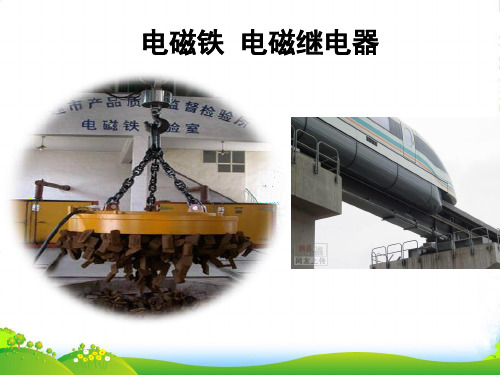

◇教学过程◇一、新课导入某机械加工车间的地面堆积着大量的小铁屑,你有办法将这些铁屑搬移到指定地点,且能快速、轻松地卸下吗?二、教学步骤探究点1电磁铁[阅读课本]P129“电磁铁”[思考]磁铁能够吸引大头针,那么还有其他能吸引大头针的物体吗?[提示]通电螺线管的周围存在磁场,也可以吸引大头针。
[思考]如果要使通电螺线管的磁性增强,可以采用什么办法呢?[提示]先让通电螺线管吸引大头针,再将铁棒插入螺线管,观察吸引大头针的情况。
[思考]为什么插入铁棒后,磁性会增强呢?[提示]铁棒被磁化,也会产生磁场,通电螺线管的周围既有电流产生的磁场,又有磁铁产生的磁场,因而磁性大大增强了。
[思考]将漆包线绕在一根铁钉上制成线圈,通电后发现它能够吸引大头针。
断开开关,可以看到大头针又掉落下来。
此现象说明了什么?[提示]插入铁钉的螺线管,当有电流通过时有磁性,没有电流时就失去磁性。
[归纳提升]把一根导线绕成螺线管,再在螺线管内插入铁芯,当有电流通过有磁性,在没有电流时就失去磁性。
这种磁体叫做电磁铁。
探究点2电磁铁的磁性[阅读课本]P129“实际中……电磁铁的磁性越强。
”[思考]你是怎样判断电磁铁磁性的呢?[提示]能够吸引大头针说明电磁铁有磁性,吸引大头针的个数越多说明电磁铁的磁性越强。
