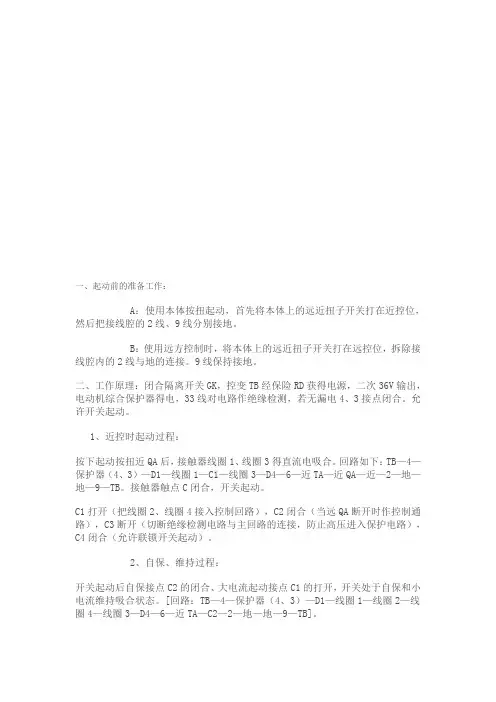

一、起动前的准备工作：A：使用本体按扭起动，首先将本体上的远近扭子开关打在近控位，然后把接线腔的2线、9线分别接地。
B：使用远方控制时，将本体上的远近扭子开关打在远控位，拆除接线腔内的2线与地的连接。
9线保持接地。
二、工作原理：闭合隔离开关GK，控变TB经保险RD获得电源，二次36V输出，电动机综合保护器得电，33线对电路作绝缘检测，若无漏电4、3接点闭合。
允许开关起动。
1、近控时起动过程：按下起动按扭近QA后，接触器线圈1、线圈3得直流电吸合。
回路如下：TB—4—保护器（4、3）—D1—线圈1—C1—线圈3—D4—6—近TA—近QA—近—2—地—地—9—TB。
接触器触点C闭合，开关起动。
C1打开（把线圈2、线圈4接入控制回路），C2闭合（当远QA断开时作控制通路），C3断开（切断绝缘检测电路与主回路的连接，防止高压进入保护电路），C4闭合（允许联锁开关起动）。
2、自保、维持过程：开关起动后自保接点C2的闭合、大电流起动接点C1的打开，开关处于自保和小电流维持吸合状态。
[回路：TB—4—保护器（4、3）—D1—线圈1—线圈2—线圈4—线圈3—D4—6—近TA—C2—2—地—地—9—TB]。
3、停止：需要停止时，按下近TA切断控制回路电流通路即可。
[C1、C3闭合，C2、C4打开，做好下次起动准备]。
提示远控起动时：按下远QA回路如下：TB—4 —保护器（4、3）—D1—线圈1—C1—线圈3—6—近TA—1（此时远、近选择在远的位置）—远QA—远TA—地—地—9—TB远控自保、维持过程：回路：TB—4—保护器（4、3）—D1—线圈1—线圈2—线圈4—线圈3—D4—近TA—C2—2—TA—地—地—9—TB。
远控停止：按下远TA或近TA都可以切断控制回路电流通路。
三、电路划分：开关电路可划分为主回路，控制回路，保护回路。
1、主回路，：我们把图中供电动机M转动的动力电路称主回路。
主回路从电源接线柱X1、X2、X3→换向刀闸GK→接触器C→负荷侧接线柱D1、D2、D3。
一、起动前的准备工作：A：使用本体按扭起动，首先将本体上的远近扭子开关打在近控位，然后把接线腔的2线、9线分别接地。
B：使用远方控制时，将本体上的远近扭子开关打在远控位，拆除接线腔内的2线与地的连接。
9线保持接地。
二、工作原理：闭合隔离开关GK，控变TB经保险RD获得电源，二次36V输出，电动机综合保护器得电，33线对电路作绝缘检测，若无漏电4、3接点闭合。
允许开关起动。
1、近控时起动过程：按下起动按扭近QA后，接触器线圈1、线圈3得直流电吸合。
回路如下：TB—4—保护器（4、3）—D1—线圈1—C1—线圈3—D4—6—近TA—近QA—近—2—地—地—9—TB。
接触器触点C闭合，开关起动。
C1打开（把线圈2、线圈4接入控制回路），C2闭合（当远QA断开时作控制通路），C3断开（切断绝缘检测电路与主回路的连接，防止高压进入保护电路），C4闭合（允许联锁开关起动）。
2、自保、维持过程：开关起动后自保接点C2的闭合、大电流起动接点C1的打开，开关处于自保和小电流维持吸合状态。
[回路：TB—4—保护器（4、3）—D1—线圈1—线圈2—线圈4—线圈3—D4—6—近TA—C2—2—地—地—9—TB]。
3、停止：需要停止时，按下近TA切断控制回路电流通路即可。
[C1、C3闭合，C2、C4打开，做好下次起动准备]。
提示远控起动时：按下远QA回路如下：TB—4 —保护器（4、3）—D1—线圈1—C1—线圈3—6—近TA—1（此时远、近选择在远的位置）—远QA—远TA—地—地—9—TB远控自保、维持过程：回路：TB—4—保护器（4、3）—D1—线圈1—线圈2—线圈4—线圈3—D4—近TA—C2—2—TA—地—地—9—TB。
远控停止：按下远TA或近TA都可以切断控制回路电流通路。
三、电路划分：开关电路可划分为主回路，控制回路，保护回路。
1、主回路，：我们把图中供电动机M转动的动力电路称主回路。
主回路从电源接线柱X1、X2、X3→换向刀闸GK→接触器C→负荷侧接线柱D1、D2、D3。
